Produkttyp	Rüttelplatte
Marke	Lescha (Altrad Belle)
Modell	BELLE PCX 1750A
Arbeitsbreite	500 mm
Länge (in Betrieb)	960 mm
Höhe (in Betrieb)	975 mm
Länge (bei Lagerung)	1025 mm
Höhe (bei Lagerung)	685 mm
Gewicht (mit Bewässerungskit und Rädern, Version GX120)	89 kg
Gewicht (mit Bewässerungskit und Rädern, Version GX160)	90 kg
Motor	Honda GX120 (3,0 kW / 4,0 PS) oder Honda GX160 (4,4 kW / 5,5 PS)
Zentrifugalkraft	15 kN
Vibrationsfrequenz	85 Hz
max. Fahrgeschwindigkeit	24 m/min
Verdichtungskraft	485 kg/m²
Schallleistungspegel	105 dB(A)
Übertragene Vibration (3 Achsen)	2,7 m/s²
Kraftstofftankkapazität (GX120)	2,5 L
Kraftstofftankkapazität (GX160)	3,6 L
Motoröltyp	SAE 10W30
Motorölmenge	0,6 L
Vibratorenöltyp	SAE 10W40
Vibratorenölmenge	0,3 L
Zündkerze	BM6ES oder BPR6ES (Abstand 0,7-0,8 mm)
Kraftstoff	Bleifreies Benzin
Regelmäßige Wartung	Füllstände prüfen, Luftfilter reinigen, Riemen einstellen
Sicherheit	PSA tragen, Motor vor Wartung abstellen, nicht in Innenräumen verwenden
Ersatzteile verfügbar	Riemen, Luftfilter, Zündkerze, Kupplung

Häufig gestellte Fragen - BELLE PCX 1750A Lescha

Wie hoch ist die Motorleistung der BELLE PCX 1750A?

Die Rüttelplatte ist mit zwei Honda-Motoren erhältlich: GX120 (3,0 kW / 4,0 PS) oder GX160 (4,4 kW / 5,5 PS).

Wie starte ich die Rüttelplatte?

Öffnen Sie den Kraftstoffhahn, stellen Sie den Choke bei kaltem Motor ein, drehen Sie den Ein-/Ausschalter auf 'I', stellen Sie den Gashebel auf Leerlauf, ziehen Sie dann den Seilzugstarter, bis der Motor läuft. Schieben Sie anschließend den Choke allmählich zurück.

Welches Öl für Motor und Vibrator verwenden?

Für den Motor: SAE 10W30 (0,6 L). Für den Vibrator: SAE 10W40 (0,3 L).

Wie oft muss das Öl des Vibrators gewechselt werden?

Der erste Ölwechsel erfolgt nach 100 Betriebsstunden, danach alle 500 Stunden.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob Kraftstoff vorhanden ist, der Hahn geöffnet ist, die Zündung eingeschaltet ist und die Zündkerze nicht verschmutzt ist. Wenn der Motor abgesoffen ist, öffnen Sie den Choke und ziehen Sie den Starter bei Vollgas.

Wie stelle ich die Riemenspannung ein?

Die Riemenspannung sollte alle 4 Stunden überprüft werden. Lesen Sie den Abschnitt 'Wartung' in der Anleitung für das Verfahren oder wenden Sie sich an einen autorisierten Techniker.

Welche PSA sind für die Nutzung dieser Rüttelplatte vorgeschrieben?

Es ist zwingend erforderlich, Sicherheitsschuhe, einen Gehörschutz, eine Schutzbrille und Handschuhe zu tragen.

Kann die Rüttelplatte in Innenräumen verwendet werden?

Nein, die Abgase sind giftig. Verwenden Sie sie immer im Freien oder an einem sehr gut belüfteten Ort.

Wie transportiere ich die Rüttelplatte?

Verwenden Sie das Transportrad-Kit, indem Sie den Griff verriegeln. Zum Heben nur am vorgesehenen Hebepunkt Gurte anbringen. Lassen Sie den Motor während des Transports niemals laufen.

Was tun, wenn Asphalt an der Platte haftet?

Verwenden Sie das Wasserberieselungssystem, um die Platte zu schmieren und ein Anhaften zu verhindern.

BEDIENUNGSANLEITUNG BELLE PCX 1750A Lescha

Wir, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, bestätige hiermit, dass, wenn das Produkt innerhalb dieser Bescheinigung ist von einem gekauft zugelassen Belle Group-Händler innerhalb der EWG, so entspricht sie den folgenden EG-Richtlinien: 2006/42/CE (Diese Richtlinie ersetzt die Richtlinie 98/37/EG), elektromagnetische Kompatibilität Richtlinie 2004/108/EG (geändert durch 89/336/EWG, 92/31/EWG und 93/68 EWG). Die Elektro-und Elektronik-Altgeräte (WEEE) 2002/96/CE, der Niederspannungs-Richtlinie 2006/95/CE, BS EN ISO 12100-1:2003 Sicherheit von Maschinen und der damit verbundenen harmonisierten Normen, sofern zutreffend. Geräuschemissionen entsprechen der Richtlinie 2000/14/EG Anhang VI und 2005/88/EG, für Maschinen gemäß Artikel 12 der benannten Stelle ist AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Lärm Technische Dateien werden von Ray Neilson im Belle Group Head Office Adresse, die oben angegeben statt.

SCHALLLEISTUNGSPEGEL GEMESSEN / ......(GARANTIERT)

LIVELLO POTENZA SONORA MISURATA / ......(GARANTITA)

LJUDSTYRKA UPPMÄTT / ......(GARANTERAD)

GEWICHT.

PESO

VIKT.

PRODUKTTYP......

TUOTETYYPPI......

TYP

PRODUKTO......

MODELL

MALLI.

MODEL

SERIE NR.

VALMISTUSNRO

Nr SERII.

PRODUKSJONSDATO......

VALMISTUSPÄIVÄ

DATAPRODUKCJI ......

ÄLYDKRAFTNIVÅ

ÄNENVOIMAKKUUDEN

MÅLT /

TASO MITATTU /

POZIOM MOCY

(GARANTERT)

(TAATTU)

DŻWIĘKU ZMIERZONY /

VEKT......

MASSA

WAGA

Unterzeichnet vo:

Firmato da:

Undertecknat:

Signatur:

Allekirjoitus:

Podpisal:

O.Nah

Ray Neilson

Generaldirektor – Im auftrag von BELLE GROUP (SHEEN) UK.

Amministratore Delegato – Per conto di BELLE GROUP (SHEEN) UK. V.D. – På vägnar av BELLE GROUP (SHEEN) UK.

Managing Director - På vegne av SOCIETE BELLE GROUP (SHEEN) UK.

Erklärungsort - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Erklärungsdatum - 2016.

Technische gegevens.... 47

Stickers....48

Milieu 49

Redenen om te verdichten 49

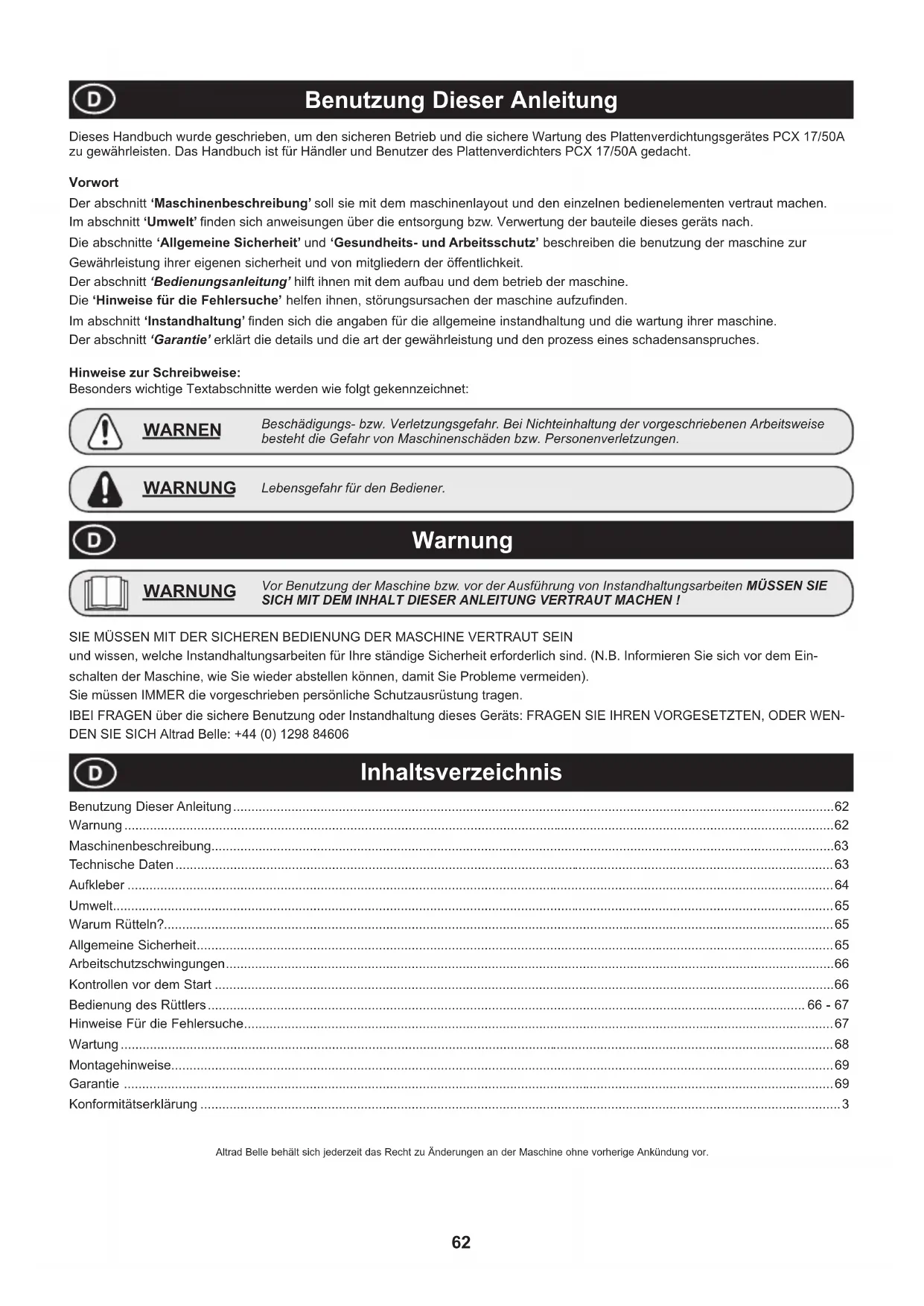

Dieses Handbuch wurde geschrieben, um den sicheren Betrieb und die sichere Wartung des Plattenverdichtungsgerätes PCX 17/50A zu gewährleisten. Das Handbuch ist für Händler und Benutzer des Plattenverdichters PCX 17/50A gedacht.

Vorwort

Der abschnitt 'Maschinenbeschreibung' soll sie mit dem maschinenlayout und den einzelnen bedienelementen vertraut machen. Im abschnitt 'Umwelt' finden sich anweisungen über die entsorgung bzw. Verwertung der bauteile dieses geräts nach.

Die abschnitte ‘Allgemeine Sicherheit’ und ‘Gesundheits- und Arbeitsschutz’ beschreiben die benutzung der maschine zur Gewährleistung ihrer eigenen sicherheit und von mitgliedern der öffentlichkeit.

Der abschnitt 'Bedienungsanleitung' hilft ihnen mit dem aufbau und dem betrieb der maschine.

Die 'Hinweise für die Fehlersuche' helfen ihnen, störungsursachen der maschine aufzufinden.

Im abschnitt 'Instandhaltung' finden sich die angaben für die allgemeine instandhaltung und die wartung ihrer maschine.

Der abschnitt 'Garantie' erklärt die details und die art der gewährleistung und den prozess eines schadensanspruches.

Hinweise zur Schreibweise:

Besonders wichtige Textabschnitte werden wie folgt gekennzeichnet:

WARNEN

Beschädigungs- bzw. Verletzungsgefahr. Bei Nichteinhaltung der vorgeschriebenen Arbeitsweise besteht die Gefahr von Maschinenschäden bzw. Personenverletzungen.

WARNUNG

Lebensgefahr für den Bediener.

Warnung

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

SIE MÜSSEN MIT DER SICHEREN BEDIENUNG DER MASCHINE VERTRAUT SEIN

und wissen, welche Instandhaltungsarbeiten für Ihre ständige Sicherheit erforderlich sind. (N.B. Informieren Sie sich vor dem Einschalten der Maschine, wie Sie wieder abstellen können, damit Sie Probleme vermeiden).

Sie müssen IMMER die vorgeschrieben persönliche Schutzausrüstung tragen.

IBEI FRAGEN über die sichere Benutzung oder Instandhaltung dieses Geräts: FRAGEN SIE IHREN VORGESETZTEN, ODER WEN-DEN SIE SICH Altrad Belle: [phone]

Inhaltsverzeichnis

Benutzung Dieser Anleitung....62

Warnung 62

Maschinenbeschreibung....63

Technische Daten....63

Aufkleber 64

Umwelt....65

Warum Rütteln?......65

Allgemeine Sicherheit....65

Arbeitschutzschwingungen....66

Kontrollen vor dem Start 66

Bedienung des Rüttlers....66 - 67

Hinweise Für die Fehlersuche....67

Wartung 68

Montagehinweise....69

Garantie 69

Konformitätserklärung ....3

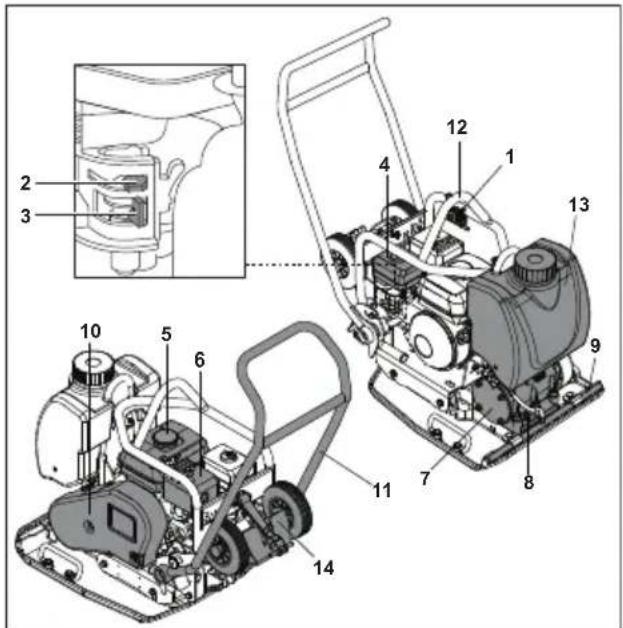

Beschreibung der Maschine

1. Gashebel,
2. Kaltstarthebel,
3. EIN/AUS-Hebel für Treibstoffzufuhr,
4. Luftfi Itergehäuse,
5. Treibstofftank,
6. Auspuff,
7. Rüttlerteil.,
8. Ölkontrollstecker des Vibrators,
9. Befestigungspunkt für die Wasser-Spray Leiste,
10. Riemenschutz,
11. Steuerungsgriff,
12. Rahmen zum anheben,
13. Wassertank,
14. Transportvorrichtung

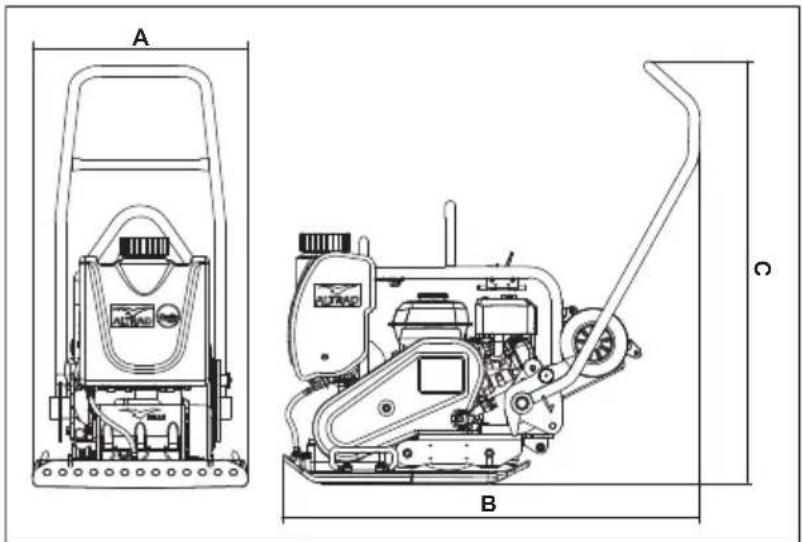

Technische Daten

Modell Honda GX120 Honda GX160
A - Breite (mm) 500 500
B - Länge – Betrieb (mm) 960 960
C - Höhe – Betrieb (mm) 975 975
Länge – Lagerung (mm) 1025 1025
Höhe – Lagerung (mm)	685 685
Motor Modell	Honda GX120	Honda GX160
Motorstärke (PS/kW)	4.0/3.0 @ 3800rpm	5.5/4.4 @ 3800rpm
* Gewicht (kg)	89	90
Vibrationskraft (kN)	15	15
Frequenz (Hz)	85	85
Maximale Fahrgeschwindigkeit (m/min)	24	24
Verdichtungskraft (kg/m2)	485 485
** Dreidimensionale Vibration (m/sec2)	2.7	2.7
Schalldruckpegel (dB(A)) 105 105

* Gewicht beinhaltet den Wassertank und die Transportvorrichtung (Teilenummern 13 und 14 in der Teileliste)
** En500 Part 4 Unterer Füllstand.

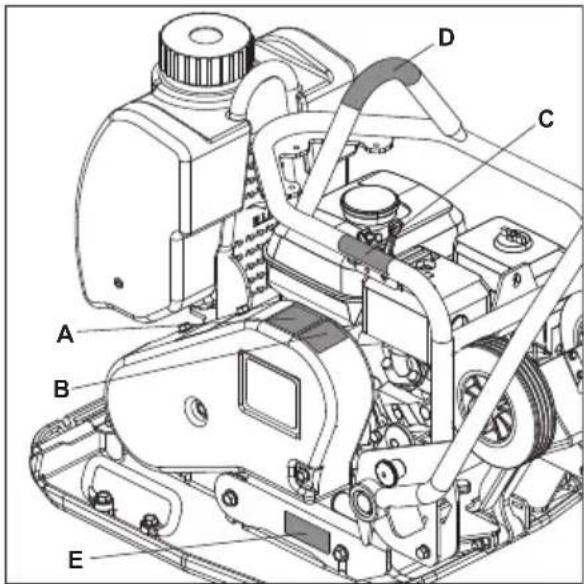

A B C

A. Sicherheitsaufkleber
B. Lärmaufkleber
C. Motordrehzahl-Aufkleber
D. Aufnahmepunkt-Aufkleber
E. Rad-Kit Einbau Aufkleber

A - Sicherheitsaufkleber (Teil Nr. 19.0.373)

Lesen Sie bitte die Gebrauchsan- weisung

Tragen Sie Schutzschuhe

Tragen Sie Gehörschutz

Tragen Sie Augenschutz

B - Lärmaufkleber (800/99951)

Der Lärmspiegel der Maschine während des Betriebs ist 105 dB(A)

C - Motordrehzahl-Aufkleber

Stellung schnelle Motorgeschwind- igkeit

Stellung niedrige Motorgeschwind- igkeit

D - Aufnahmepunkt-Aufkleber

Aufnahmepunkt

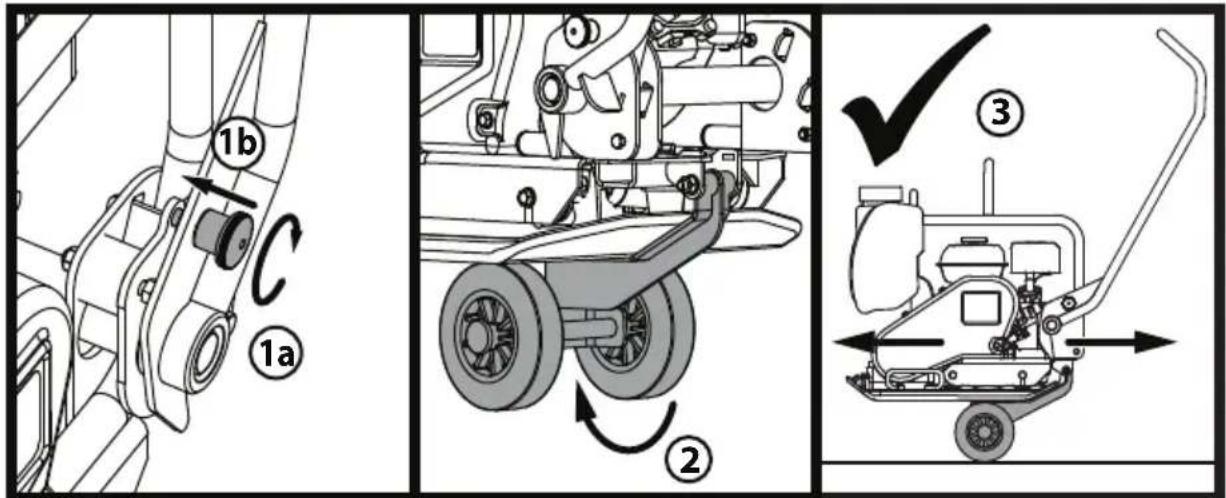

E - Rad-Kit Einbau Aufkleber (800/99420)

Finden Sie im Abschnitt "Montagehinweise" dieser Website, um Erläuterungen.

Sichere Entsorgung.

Hinweise für den Umweltschutz. Ihre Maschine enthält wertvolle Werkstoffe. Übergeben Sie daher die Maschine nach Ende der Nutzdauer zur Entsorgung einem geeigneten Recycling-Betrieb.

Komponente Material
Betriebshebel Stahl
Grundplatte Stahl
Exzentergewichte Stahl
Rüttlerteil Aluminium
Gehäuse des Benzinmotors	Aluminium
Motorabdeckungen Synthetisches Material
Verschiedene Teile Stahl	und Aluminium

Warum Rütteln?

Rückgefüllter Bodenaushub oder neu eingefüllter Boden, Packlagen und Decklagen haben kleine Hohl- oder Lufträume, die unterschiedliche Probleme verursachen können, wenn keine Verdichtung erfolgt.

1. Beim Befahren nicht verdichteter Oberflächen wird das Material komprimiert. Die Oberfläche sinkt dann unter Füllung der Hohlräume ein.
2. Eine ähnliche Situation tritt bei statischer Belastung von nicht verdichteten Flächen ein. Laste (z.B. Gebäude) sinken.
3. Material mit Hohlräumen ist wasserdurchlässiger, was zu Erosion führen kann. Wassereindringen kann auch zur Ausdehnung des Bodens bei Frost und zu Schrumpfung bei trockener Witterung führen. Ausdehnung und Schrumpfung ist eine der häufigsten Ursachen von Fundamentschäden und kann ein Absteifen notwendig machen.

Verdichten steigert die Dichte des Materials und verbessert demgemäß die Tragfähigkeit. Es Reduziert das Hohlraumvolumen und damit das Risiko einer Setzung, sowie von Ausdehnung und Schrumpfung durch Wassereindringen.

Allgemeine Sicherheit

Bitte lesen Sie im Interesse Ihrer persönlichen Sicherheit und im Interesse der Sicherheit anderer Personen in Ihrer Umgebung die nachfolgenden Sicherheitsinformationen sorgfältig durch und vergewissern Sie sich, dass Sie diese auch verstanden haben. Es liegt in der Verantwortung des Betreibers sicherzustellen, dass er/sie genau über den sicheren Betrieb dieses Gerätes Bescheid weiß. Wenn Sie nicht genau wissen, wie der Plattenverdichter PCX 17/50A sicher und korrekt betrieben wird, so wenden Sie sich bitte an Ihren Vorgesetzten oder die Altrad Belle.

WARNEN

Falsche Bedienung oder Instandhaltung ist gefährlich. Vor der Ausführung von Instandhaltungs und Reparaturarbeiten bitte unbedingt diesen Abschnitt lesen.

• Das Gerät ist schwer und sollte nicht von einer Person allein gehoben werden – OGANISIEREN SIE HILFE oder verwenden Sie ein passendes Hebegerät.
• Sperren Sie den Arbeitsbereich ab und sorgen Sie dafür, das unbeteiligte und unbefugte Personen den erforderlichen Sicher heitsabstand einhalten.
• Das Bedienungspersonal muss während des Betriebes des Geräts immer eine vollständige persönliche Schutzausrüstung (PSA) im Sinne des Arbeitsrechts tragen (s. auch Abschnitt Gesundheit und Sicherheit).
• Vergewissern Sie sich VOR dem Einschalten des Gerätes, wie dieses im Fall von Schwierigkeiten sicher ausgeschaltet werden kann.
• Schalten Sie vor dem Transport, vor einer Standortveränderung oder vor Wartungsarbeiten den Motor immer AUS.
• Während des Betriebes wird der Motor sehr heiß. Lassen Sie diesen daher abkühlen, bevor Sie ihn berühren. Lassen Sie den Motor niemals unbeaufsichtigt laufen.
• Entfernen oder verändern Sie niemals Schutzvorrichtungen – diese dienen Ihrem Schutz. Kontrollieren Sie immer den Zustand und die Sicherheit der Schutzvorrichtungen, und wenn diese beschädigt sind oder fehlen, dürfen Sie das GERÄT so lange NICHT VERWENDEN, bis die Schutzvorrichtung entweder ersetzt oder repariert worden ist.
• Benutzen Sie das Gerät nicht, wenn Sie krank oder müde sind bzw. wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen.

Treibstoffsicherheit

WARNEN

Kraftstoffe sind leicht brennbar. Sie können schwere Verletzungen und Sachschäden verursachen.

Vor dem Nachfüllen von Kraftstoff Motor abstellen. Kein offenes Feuer. Rauchverbot.

Verschütteten Kraftstoff sofort aufnehmen und entsorgen.

• Schalten Sie vor dem Auftanken den Motor aus und lassen Sie diesen abkühlen.
• Während des Betankens dürfen Sie NICHT RAUCHEN und kein offenes Feuer in der Umgebung unterhalten.
• Verschütteter Treibstoff muss mit Hilfe von Sand sofort gesichert werden. Wechseln Sie Ihre Kleidung, falls diese mit verschüttetem Treibstoff in Berührung gekommen ist.
• Lagern Sie den Treibstoff in einem dafür genehmigten und für diesen Zweck gefertigten Behälter. Halten Sie diesen von Hitze und Zündquellen fern.

Vibration

Ein Teil der Vibrationen wird während des Arbeitsvorganges über den Griff auf die Hände der bedienenden Person übertragen. Beachten Sie bitte die Spezifikationen und Technischen Daten für Vibrationsstärken und Einsatzzeiten (empfohlene Maximalzeit pro Tag). Die maximalen Einsatzzeiten dürfen NICHT überschritten werden.

Persönliche Schutzausrüstung (PSA)

Passende PSA ist während des Betriebes des Geräts zu verwenden, z. B. Schutzbrillen, Handschuhe, Ohrenschützer, Staubmasken sowie Arbeitschutzschuhe mit Zehenschutz-Stahlkappen und zusätzlich rutschfesten Sohlen. Verwenden Sie für die Arbeit passende Kleidung. Schützen Sie Ihre Haut immer vor dem Kontakt mit Beton.

Staub

Während des Verdichtungsvorganges kann Staub aufwirbeln, der für Ihre Gesund eine Gefahr darstellen kann. Tragen Sie immer eine dem auftretenden Staubtyp angemessene Staubschutzmaske.

Treibstoff

Schlucken Sie keinen Treibstoff bzw. inhalieren Sie keine Treibstoffdämpfe. Vermeiden Sie den Kontakt mit der Haut. Entfernen Sie eventuelle Treibstoffspritzer umgehend. Falls Treibstoff in Ihre Augen kommt, spülen Sie die Augen mit reichlich Wasser und suchen Sie schnellstmöglich einen Arzt auf.

Auspuffrauch

Benutzen Sie Ihren PCX 17/50A nicht in geschlossenen Räumen bzw. bei beengten Raumverhältnissen und sorgen Sie dafür, dass der Arbeitsbereich ausreichend belüftet ist.

WARNUNG

Die Auspuffgase dieses Geräts sind hochgiftig. Lebensgefahr!

Kontrollen Vor Dem Start

Kontrolldurchsicht vor dem Einsatz

Die nachfolgende Kontrolldurchsicht muss sowohl vor jedem Arbeitseinsatz als auch nach jeweils vier Stunden Betrieb durchgeführt werden. Genaue Anweisungen entnehmen Sie bitte dem Abschnitt Service. Falls Störungen erkannt werden, darf die PCLX erst nach der Behebung der Störungen benutzt werden.

1. Kontrollieren Sie die PCX 17/50A genau, um Anzeichen von Schäden zu entdecken. Kontrollieren Sie, dass der Riemenschutz vor Inbetriebnahme der Maschine gesichert ist.
2. Kontrollieren Sie die Schläuche, die Verschlüsse der Füllvorrichtungen, die Ablassöffnungen sowie andere Bereiche auf Anzeichen von Lecks. Reparieren Sie eventuell auftretende Lecks vor der Inbetriebnahme.
3. Kontrollieren Sie den Ölstand des Motors und füllen Sie im Bedarfsfall Öl nach.
4. Kontrollieren Sie die vorhandene Treibstoffmenge und ergänzen Sie nach Bedarf.
5. Stellen Sie sicher, dass es keine Treibstoff- oder Öllecks gibt.

Bedienun des Rüttlers

- Transport des Verdichtungsgerätes an den Einsatzort

Wenn für die richtige Positionierung des PCX 17/50A der Einsatz eines Hebegerätes notwendig wird, müssen Sie sicherstellen, dass das Hebegerät über eine für das Gewicht des PCLX ausreichende Hebekraft verfügt (s. Abschnitt Technische Daten bzw. Serienschild am Gerät). Befestigen Sie entsprechende Ketten oder Schlaufen ausschließlich an der oben befindlichen Anschlagöse des PCX 17/50A.

- Lassen Sie NIEMALS den Motor laufen, während Sie den PCX 17/50A transportieren oder umsetzen, auch wenn es nur für einen kurzen Weg ist.

- Wenn Sie die im Abschnitt Vor dem Start vorgeschriebenen Kontrollen ausgeführt haben, können Sie den Motor starten. Die PCX 17/50A Verdichtungsgeräte der Altrad Belle sind mit Zentrifugalkupplungen ausgestattet, die den Standbetrieb des Motors ohne die Ak tivierung des Vibrators erlauben. Wenn die Motordrehzahl erhöht wird, so wird die Kupplung aktiviert und der Vibrator in Gang ges etzt. Für einen optimalen Betrieb sollte der Motor mit maximaler Drehzahl laufen.

- Stellen Sie den Gashebel auf Vollgas und lenken bzw. drehen Sie den PCX 17/50A mittels Kontrollgriff.

Der Vibrator wird nicht nur die Bodenplatte zum Vibrieren bringen, sondern sie auch nach vorne bewegen. Während eines nor malen Betriebes sollten Sie den PCX 17/50A nicht schieben müssen. Das Gerät sollte sich mit seiner eigenen Geschwindigkeit fortbe we gen können. Die Bewegungsgeschwindigkeit hängt von der Beschaffenheit der Oberfläche ab. Falls es sich bei der zu verdich tenden Oberfläche um einen Hang handelt, so ist bei der Kontrolle der Bewegungsrichtung des PCX 17/50A große Vorsicht geboten. Befestigen Sie im Bedarfsfall ein passendes Seil an einem niedrigen Punkt am Chassis des PCX 17/50A, um dadurch einem Helfer die Möglichkeit zu geben, einen Teil des Gewichtes des PCX 17/50A zu übernehmen. Arbeiten Sie an einem Hang immer in gerader Linie aufwärts und abwärts, niemals quer.

- Bearbeiten Sie die Oberfläche mit dem PCX 17/50A in planvoller Weise so lange, bis die erforderliche Verdichtung erreicht ist. Wenn me hrere und verschiedene Schichten übereinander verdichtet werden sollen, verdichten Sie jede Schicht einzeln.

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

Honda GX120 & GX160

1. Kraftstoffhahn durch Drehen des EIN AUSHebels nach rechts öffnen.
2. Bei Motor-Kaltstart, Choke in EIN-Stellung bringen. Hierzu den Choke-Hebel ganz nach links drehen. Beim Neustart mit warmem Motor wird gewöhnlich kein Choke benötigt, wenn nicht der Motor bereits teilweise abgekühlt ist. Dann kann teilweise ChokeÖffnung notwendigsein.
3. Motor-EIN/AUS-Schalter nach rechts in die „I“ Position drehen.
4. Drosselklappe in die Leerlaufstellungbringen. Dazu den Drosselklappenzug ganz nach rechts stellen. Motor nicht in dieser Stellung starten, weil der Rüttler dann sofort beim Motorstart anfängt zu rütteln.
5. Den Steuergriff mit einer Hand festhalten, dann den Schwungradstartergriff mit der anderen ziehen, bis ein Widerstand spürbar wird, dann zurücklaufen lassen.

6. Starterzug kräftig ziehen, aber darauf achten, dass der Starterzug nicht über seine gesamte Länge ausgezogen wird.

7. Vorgang bis zum Zünden des Motors wiederholen.

8. Nach dem Zünden CHOKE-Zug wieder in die AUS-Position (Rechtsdrehung) stellen.

9. Zündet der Motor auch nach mehreren Versuchen nicht, Hinweise für die Fehlersuche anwenden.

10. Zum Motorabstellen, Drosselklappe in Leerlaufstellung bringen und Motor-EIN/ AUS-Schalter nach links in die,0'-Stellung bringen.

11. Kraftstoffzufuhr absperren.

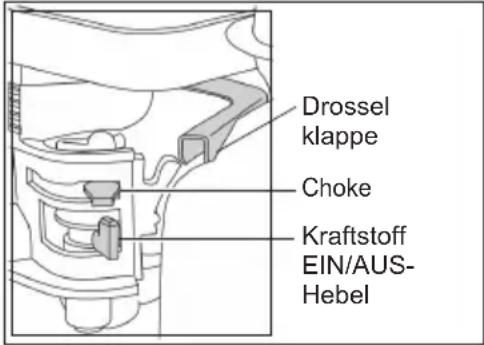

Drossel klappe Choke Kraftstoff EIN/AUS- Hebel

Hinweise für die Fehlersuche

Problema Mögliche Ursache Abhilfe
Motor no arranca.	Kein Kraftstoff.	Kraftstoffhahn öffnen.
		Kraftstofftank füllen.
	Motor abgestellt Motor Einschalten.
	Verschmutzte Zündkerze Reinigen und Elektrodenabstand neu Einstellen
	Motor Kalt Choke schließen
	Motor Obgesoffen.	Honda, Drossel ganz öffnen, dann Starterzug betätigen. Bis motor Züngen.
Motor immer noch nicht an. Wichtige Fehler Kundendienststelle Benachrichtigen
Gerät schwingt nicht.	Motordrehzahl zu gering Drehzahl erhöhen.
	Triebriemen Lose Riemen nachjustieren.
	Blockierter Luftfi Iter. Reinigen oder ersetzen
	Rüttelwerk Fehlerhaft.	Kundendienststelle Benachrichtigen.
	Rüttelwerk ausgefallen	Kundendienststelle Benachrichtigen.
Asphalt bleibt an Platte hängen.	Mangelhafte Schmierung.	Wasserstrahlsystem benutzen.
Abblattern von bitumenhaltigen Decken.	Zu stark Verdichtung.	Entfernen und neu verlegen.
Zu geringer Vorschub (Platte sinkt).	Schichtdicke zu hoch.	Material teilweise entfernen.
	Feuchtegehalt zu hoch Oder zu. niedrig.	Material abnehmen und dicke anpassen.

Instandhaltung

Die Verdichtungsgeräte PCX 17/50A der Altrad Belle sind für einen langjährigen und problemlosen Betrieb ausgelegt. Wir empfehlen Ihnen, alle wichtigen Wartungs- und Reparaturarbeiten von einem durch die Altrad Belle autorisierten Händler durchführen zu lassen. Verwenden Sie immer Originalersatzteile der Altrad Belle, da gefälschte Ersatzteile u. U. zum Erlöschen der Garantie führen können.

Schalten Sie den Motor aus, bevor Sie am Gerät Wartungsarbeiten vornehmen und ziehen Sie das Zündkabel von der Zündkerze ab.

Stellen Sie den PCX 17/50A immer waagrecht ab, damit alle Flüssigkeitsstände korrekt gemessen werden können. Verwenden Sie nur empfohlene Schmiermittel (Siehe Tabelle unten).

Einlaufzeit

Wenn der PCX 17/50A fabrikneu in Betrieb genommen wird, muss das Motoröl nach der vorgesehenen Einlaufzeit gewechselt werden (Sie finden alle Details im Handbuch für den Motor). Das Öl im Schaft des Vibrators muss erstmals nach 100 Betriebsstunden gewechselt werden, anschließend nach jeweils 500 Betriebsstunden. Nähere Informationen zum Gehäuse des Vibratorschafts und zum Ölwechsel finden Sie im Abschnitt Vibratoreinheit.

Die Riemenspannung nach 4 Betriebsstunden zu kontrollieren.

Rutinemässig vedligeholdelse		Alle 4 Stunden	1 Monat / 20 H	3 monate / 50 H	6 monate / 100 H
Motoröl	Füllstands - Kontrolle	√
	Weschel		√		√
Luftfi Iter	Kontrolle / Reinigen		√		√
	Nach Bedarf erneuern / Alle 12 Stunden
Zündkerze Weschel					√
Treibriemen Spannung		√ √	√

Öl-/ Kraftstofftyp & mengen - Zündkerzentyp

	Olietype Hoeveel Brandstoftype Inhoud Bougietype					Elektroden -afstand (mm)
Otto Motor Honda GX120	S.A.E. 10W 30	0.6ltr Blyfri 2.5ltr			BM6ES or BPR6ES	0.7 - 0.8
Otto Motor Honda GX160	S.A.E. 10W 30	0.6ltr Blyfri 3.6ltr			BM6ES or BPR6ES	0.6 - 0.7
Rüttel	S.A.E. 10W 40	0.3ltr	Enfällt	Enfällt	Enfällt	Enfällt

Verschlussschraube Dichtung Normaler Fullstand

Rüttlerteil.

Unterer Teil des Schraubengewindes Verschlussschraube komplett mit Dichtung entfernen. Kontrollieren, ob der Ölstand gerade die unterste Gewindesteigung der Verschlussschraube erreicht. Erforderlichenfalls mit Öl der korrekten Qualität nachfüllen (siehe Tabelle).

Den neuen „PCX“-Einachsenrüttler von Altrad Belle „PCX“ gewährleisten wir für einen Zeitraum von einem Jahr (12 Monate) gerechnet ab dem ursprünglichen Kaufdatum. Diese Gewährleistung gilt für den ersten Käufer. Diese Gewährleistung erstreckt sich auf Konstruktions- und Materialfehler und Sachmängel.

Die Altrad Belle Gewährleistung gilt in folgenden Fällen nicht:

1. Mutwillige Schäden, Schäden durch Missbrauch, Aufprallschäden oder ähnliche Schäden, die durch Nichtbeachtung der Montage-, Benutzungs oder Instandhaltungsanweisungen verursacht worden sind.
2. Änderungen oder Reparaturen, die von anderen als Altrad Belle oder deren anerkannte Kundendienststellen durchgeführt worden sind.
3. Transport- oder Versandkosten an und von Altrad Belle oder deren anerkannte Kundendienststelle zu Reparaturzwecken, oder zur Kontrolle von Maschinen bei Garantieansprüchen.
4. Material- und Lohnkosten für die Erneuerung, Reparatur oder den Ersatz von Teilen, die natürlichem Verschleiß unterliegen.

Nachfolgende Teile sind von unserer Gewährleistung ausgeschlossen:

• Treibriemen
  • Motor-Luftfi Iter
  • Zündkerzen

Altrad Belle und deren Beauftragte, Geschäftsführer, Mitarbeiter oder Versicherer übernehmen keinerlei Haftung für Folge- oder andere Schäden oder Kostenerstattungsansprüche die darauf beruhen, dass sich die Maschine nicht für einen bestimmten Zweck verwenden lässt.

Garantiefall

Im Garantiefall wenden Sie sich bitte zunächst entweder telefonisch, per Fax, E-Mail oder schriftlich an die Altrad Belle.

Rufnummern für Garantieansprüche:

Tel: [phone] Fax: [phone] Email : [e-mail]

Korrespondenzanschrift:

Garantieregistrierung:

Im Bemühen, ALTRAD Belle noch grüner und umweltfreundlicher zu gestalten, haben wir jetzt eine Online-Garantieregistrierung eingeführt. Um auf die Registrierungsseite unserer Internetpräsenz zu gelangen, nutzen Sie bitte die folgende Adresse:

http://www.bellegroup.com/index.php?p=warranty_registration

Andernfalls können Sie auch den beigefügten QR-Code (Quick Response Code) einscannen, um die Registrierungsseite über Ihr Handy aufzurufen.

tel.: [phone],

faks.: [phone]

B - Zajszint (800/99951)
