BELLE PCX 1750A - Tärinälevy Lescha - Ilmainen käyttöohje ja opas

Tuotetyyppi	Tärylevy
Merkki	Lescha (Altrad Belle)
Malli	BELLE PCX 1750A
Työleveys	500 mm
Pituus (käytössä)	960 mm
Korkeus (käytössä)	975 mm
Pituus (säilytyksessä)	1025 mm
Korkeus (säilytyksessä)	685 mm
Paino (vesi- ja pyöräsarjalla, GX120-versio)	89 kg
Paino (vesi- ja pyöräsarjalla, GX160-versio)	90 kg
Moottori	Honda GX120 (3,0 kW / 4,0 hv) tai Honda GX160 (4,4 kW / 5,5 hv)
Keskipakovoima	15 kN
Tärinän taajuus	85 Hz
Suurin ajonopeus	24 m/min
Tiivistysvoima	485 kg/m²
Äänen tehotaso	105 dB(A)
Tärinä (3 akselia)	2,7 m/s²
Polttoainesäiliön tilavuus (GX120)	2,5 L
Polttoainesäiliön tilavuus (GX160)	3,6 L
Moottoriöljyn tyyppi	SAE 10W30
Moottoriöljyn määrä	0,6 L
Täryttimen öljyn tyyppi	SAE 10W40
Täryttimen öljyn määrä	0,3 L
Sytytystulppa	BM6ES tai BPR6ES (rako 0,7-0,8 mm)
Polttoaine	Lyijytön bensiini
Säännöllinen huolto	Tarkista tasot, puhdista ilmansuodatin, säädä hihna
Turvallisuus	Käytä henkilönsuojaimia, pysäytä moottori ennen huoltoa, älä käytä sisätiloissa
Varaosat saatavilla	Hihna, ilmansuodatin, sytytystulppa, kytkin

Usein kysytyt kysymykset - BELLE PCX 1750A Lescha

Mikä on BELLE PCX 1750A -tärylevyn moottorin teho?

Tärylevy on saatavana kahdella Honda-moottorilla: GX120 (3,0 kW / 4,0 hv) tai GX160 (4,4 kW / 5,5 hv).

Kuinka tärylevy käynnistetään?

Avaa polttoaineventtiili, aseta rikastin jos moottori on kylmä, käännä käynnistyskytkin asentoon 'I', säädä kaasu tyhjäkäynnille, vedä sitten palautuskäynnistintä kunnes moottori käy. Tämän jälkeen työnnä rikastin asteittain takaisin.

Mitä öljyä käyttää moottorissa ja täryttimessä?

Moottorille: SAE 10W30 (0,6 L). Täryttimelle: SAE 10W40 (0,3 L).

Kuinka usein täryttimen öljy on vaihdettava?

Ensimmäinen öljynvaihto tehdään 100 käyttötunnin jälkeen, sitten 500 tunnin välein.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista polttoaineen määrä, venttiilin avoimuus, virta päällä, ettei sytytystulppa ole likainen. Jos moottori on hukkunut, avaa rikastin ja vedä käynnistintä täydellä kaasulla.

Kuinka säätää hihnan kireys?

Hihnan kireys on tarkistettava 4 tunnin välein. Katso huolto-ohjeen 'Huolto' -osio toimenpidettä varten tai ota yhteyttä valtuutettuun teknikkoon.

Mitkä henkilönsuojaimet ovat pakollisia tätä tärylevyä käytettäessä?

On ehdottoman tärkeää käyttää turvakenkiä, kuulosuojaimia, suojalaseja ja käsineitä.

Voiko tärylevyä käyttää sisätiloissa?

Ei, pakokaasut ovat myrkyllisiä. Käytä aina ulkona tai erittäin hyvin ilmastoidussa tilassa.

Kuinka tärylevyä kuljetetaan?

Käytä kuljetuspyöräsarjaa lukitsemalla kahva. Nostoa varten kiinnitä nostoliinat ainoastaan tarkoitettuun nostopisteeseen. Älä koskaan jätä moottoria käymään kuljetuksen aikana.

Mitä tehdä, jos asfaltti tarttuu levyyn?

Käytä vesisuihkutusjärjestelmää levyn voiteluun ja tarttumisen estämiseksi.

KÄYTTÖOHJE BELLE PCX 1750A Lescha

Me, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, todistaa, että jos tuote on kuvattu tämän todistuksen ostetaan valtuutetun Belle jälleenmyyjä ETY: n sisällä, se täyttää seuraavat EY-direktiveihin: 2006/42/EY (tällä direktiivillä korvataan direktiivi 98/37/EY), sähkömagneettinen yhteensopivuutta direktiivin 2004/108/CE (muutettuna 89/336/ETY, 92/31/ETY ja 93/68 ETY). Tuhlaa Sähkö ja Sähköinen Varusteet (WEEE) 2002/96/CE, the matalajännitedirektiivistä 2006/95/CE, SFS-EN ISO 12100-1:2003 Koneturvallisuus ja niihin liittyvien yhdenmukaistettujen standardien tarvittaessa. Melupäästöjä täyttävät direktiivin 2000/14/EY liitteessä VI ja 2005/88/EG, koneiden 12 artiklan mukaisesti ilmoitetun laitoksen on AVT Rellability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Noise Tekniset tiedostot hallussa Ray Neilson at Belle pääkonttori osoite, joka on edellä.

Toimitusjohtaja - BELLE GROUP (SHEEN) UK: n puolesta.

Julistuksen paikka - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Julistuksen päivämäärä - 2016

Tämä käyttöohje on laadittu helpottamaan "PCX 17/50A" maantiivistäjän käyttöä ja huoltoa turvallisesti. Teos on tarkoitettu "PCX 17/50A" maantiivistäjän jälleenmyyjien ja käyttäjien käyttöön.

Esipuhe

"Moottorin kuvaus" osa helpottaa tutustumaan moottoriin ja auttaa sen hallinnassa.

"Ympäristö" osassa annetaan ohjeita kuinka käsitellä käytöstä poistetun laitteen kierrätettäviä osia ympäristöä suojelevalla tavalla.

“Yleinen turvallisuus” ja “Terveys ja turvallisuus” osat kertovat kuinka kuinka käyttäjän ja ympäristön turvallisuus turvataan laitetta käytettäessä.

"Käynnistys ja Pysäytys" helpottavat laitetta käynnistettäessä ja pysäytettäessä.

"Vianetsintä" osa auttaa, jos laitteessa esiintyy häiriö.

"Huolto" osa antaa yleisiä huolto-ohjeita ja auttaa huoltamaan laitettasi.

"Takuu" osa kertoo mitä takuu kattaa ja kuinka takuuhakemus tehdään.

"Yhdenmukaisuusselvitys" osassa selvitetään standardit, joiden mukaisesti laite on rakennettu.

Huomioidut direktiivit.

Tässä käyttöohjeessa on käytetty seuraavia erityistä huomiota vaativia merkintöjä

VAARA

Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta.

VAROITUS

Käyttäjän turvallisuus on vaarassa

VAROITUS!

VAROITUS

Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET.

OPETELKAA käyttämään ohjainlaitteita ja huoltamaan laitetta turvallisesti.

HUOMIO! Ennen kuin käynnistätte laitteen, varmistakaa, että osaatte pysäyttää laitteen mahdollisessa ongelmatilanteessa.

Turvallisuutenne kannalta on tärkeää, että käytätte AINA vaadittuja suojaimia.

Jos teillä on laitteen turvallisesta käytöstä tai huollosta KYSYTTÄVÄÄ, KÄÄNTYKÄÄ TYÖNJOHDON TAI Altrad BelleIN (ISO-BRITANNIA)

EDUSTAJAN PUOLEEN: Puhelin [phone]

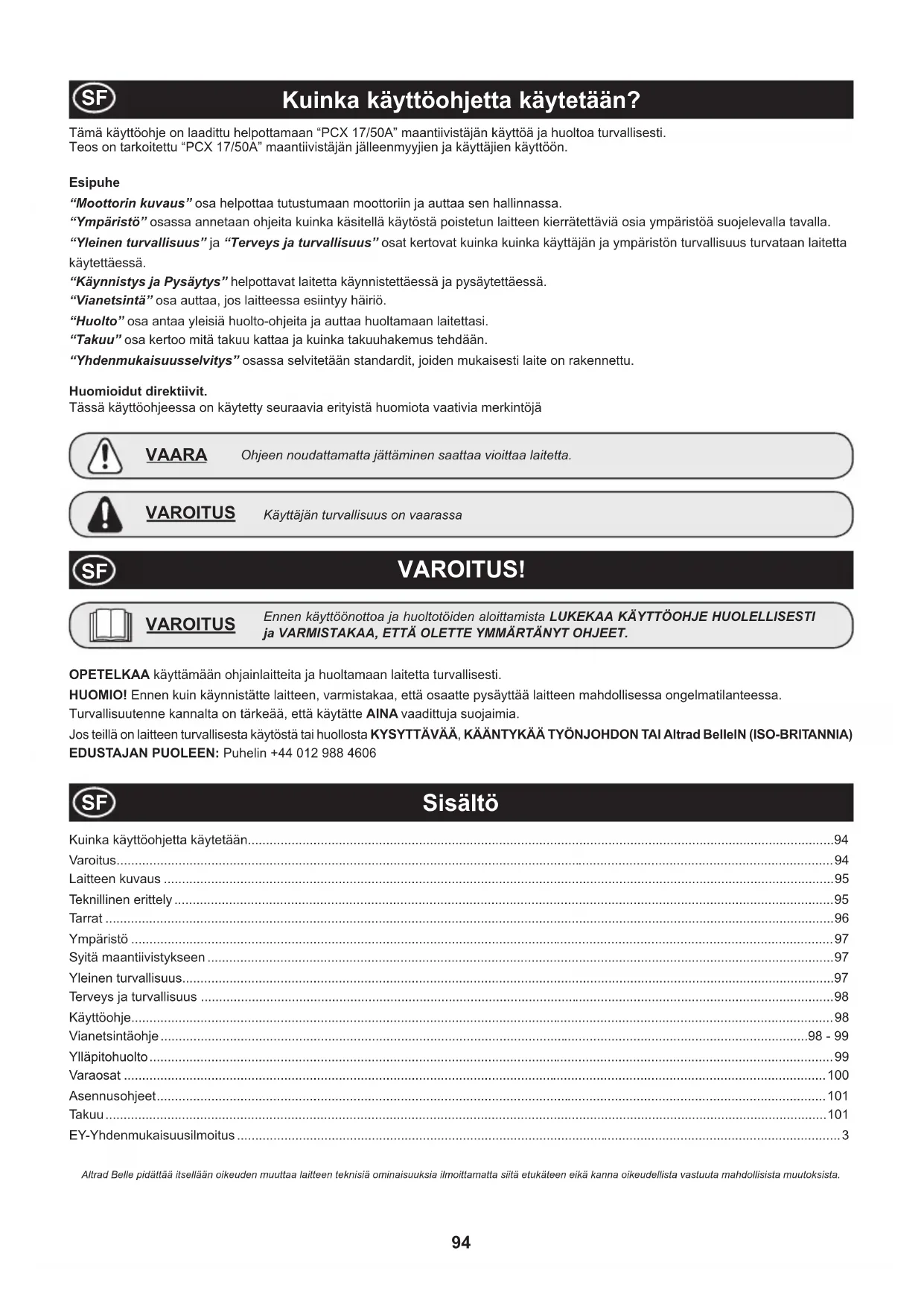

Sisältö

Kuinka käyttöohjetta käytetään....94

Varoitus....94

Laitteen kuvaus 95

Teknillinen erittely....95

Tarrat 96

Ympäristö 97

Syitä maantiivistykseen 97

Yleinen turvallisuus....97

Terveys ja turvallisuus 98

Käyttöohje....98

Vianetsintäohje 98 - 99

Ylläpitohuolto 99

Varaosat 100

Asennusohjeet....101

Takuu 101

EY-Yhdenmukaisuusilmoitus....3

1. Kaasuvipu,
2. Rikastinvipu,
3. Polttoaineen AUKI/KIINNI vipu,
4. Ilmasuodatinkotelo,
5. Polttoainesäiliö,
6. Pakoputki,
7. Tärytin,
8. Öljyn tarkistustulppa,
9. Vesisuihkulaitteiston kiinnityskohta,
10. Hihnasuoja,
11. Ohjauskahva,
12. Nostoaisa,
13. Vesisäiliö,
14. Pyörät

Teknillinen erittely

Model Honda GX120 Honda GX160
A - Leveys (mm) 500 500
B - Pituus laitetta käytettäessä (mm) 960 960
C - Korkeus laitetta käytettäessä (mm) 975 975
Pituus varastoitaessa (mm) 1025 1025
Korkeus varastoitaessa (mm) 685 685
Moottori	Honda GX120	Honda GX160
Moottorin Teho (Hp/kW)	4.0/3.0 @ 3800rpm	5.5/4.4 @ 3800rpm
* Massa (kg)	89	90
Tärinävoima (kN)	15	15
Taajuus (Hz)	85	85
Suurin kulkunopeus (m/min)	24	24
Tiivistysvoima (kg/m2)	485 485
** 3 suunnan tärinä (m/sec2)	2.7	2.7
Äänen voimakkuustaso (dB(A))	105 105

* Paino sisältää Vesisuihkulaitteiston ja Pyörät.(Laitekuvaus, kohta 13 ja 14)
** Minimum level to EN500 Part 4.

A B C

A. Turvatarra
B. Käyntiäänitarra
C. Moottorin kierrosluvun tarra
D. Nostokahvatarra
E. Pyörä Pakki Asennettavaksi Tarra

Tutustu käyttöohjeeseen

Käytä suojajalkineita

Käytä kuulosuojaimia

Käytä silmäsuojainta

B - Käyntiäänitarra (800/99951)

Koneen melutaso käytön aikana on 105 dB(A)

C - Moottorin kierrosluvun tarra

Suuri moottorin kierrosluku

Pieni moottorin kierrosluku

D - Nostokahvatarra

Nostokahva

E - Pyörä Pakki Asennettavaksi Tarra (800/99420)

Katso "Asennusohjeet" osa tämän sivuston selitykset.

Ympäristö

Turvallinen käytöstä poisto.

Ympäristönsuojeluohjeet. Moottori sisältää arvokasta materiaalia. Vie käytöstä poistettu laite ja tarvikkeet asianmukaiseen kierrätyslaitokseen.

Osa Materiaali
Ohjauskahva Teräs
Pohjalevy Teräs
Eksentrinen Painot Teräs
Tärytin Alumiini
Kotelo Bensiini Moottori	Alumiini
Kannet Bensiini Moottorin	synteettistä materiaalia
Muut osat	Teräs ja alumiini

Syitä maantiivistykseen

Maaperä, jota on muokattu tai jossa on uusi täyte, pohja tai asfaltti sisältää huokosia tai onteloita. Jos niitä ei tiivistetä, niin seurauksena on yksi tai useampia ongelmia.

1. Kun liikenne ylittää tiivistämättömän pinnan, materiaali tiivistyy. Tämä johtaa pinnan vajoamiseen, koska massa täyttää huokoset.
2. Samanlainen tilanne syntyy, kun tiivistämättömällä pinnalla on paikallaanpysyvä kuorma. Kuorma vajoaa( esim.rakennus)
3. Huokoinen materiaali on herkkää veden suotautumiselle, joka johtaa erosioon. Kosteus saattaa aiheuttaa maaperän laajenemisen jäätyessä tai kutistumisen sen kuivuessa. Laajeneminen ja kutistuminen ovat suurimpia syitä rakennusten perustusten vaurioitumiseen ja se vaatii yleensä perustusten tukemista.

Tiivistäminen lisää materiaalin tiiveyttä ja kasvattaa sen kuormankantokykyä.

Se vähentää kosteuden aiheuttamaa huokoisuutta ja siten pienentää vajoamisriskiä, laajenemista ja kutistumista.

Yleinen turvallisuus

Oman ja lähellä oleskelevien turvallisuuden takia lue nämä ohjeet ja varmista, että ymmärrät oheiset turvallisuusohjeet. Käyttäjän velvollisuus on varmistaa, että hän ymmärtää kuinka tätä laitetta käytetään turvallisesti. Jos olet epävarma "PCLX" maantiivistäjän turvallisesta ja oikeasta käyttötavasta, niin kysy esimieheltäsi, Several Oy:stä tai Altrad Belleista lisätietoja.

VAARA

Asiaankuulumaton huolto tai käyttö saattavat aiheuttaa vaaran. Lue ja ymmärrä tämä osa ennenkuin suoritat mitään huoltoa tai korjaustoimenpidettä.

• Tämä laite on raskas, sitä ei saa nostaa yksin, hanki APUA tai käytä sopivaa nostolaitetta. Maantiivistäjään on saatavana kuljetusta varten lisälaite (katso lisävarusteet)
• Merkitse työskentelyalue ja huolehdi, että yleisö ja asiaankuulumattomat henkilöt ovat turvallisen matkan päässä
• Laitteen käyttäjän on pukeuduttava turvaliiveihin (PPE) aina, kun laitetta käytetään (ks. Terveys&Turvallisuus)
• Varmistu ennen laitteen käynnistämistä, että hätätilanteessa tiedät kuinka laite sammutetaan
• SAMMUTA laite aina ennen kuljetusta, ennen liikuttelua työmaalla tai ennen sen huoltoa
• Käytön aikana laite kuumenee, anna moottorin jäähtyä ennenkuin kosket siihen. Älä milloinkaan jätä moottoria käyntiin ja ilman huomiota
• Älä poista suojalaitetta tai käytä maantiivistäjää ilman suojalaitetta, ne ovat käyttäjän suojana. Tarkista jatkuvasti suojalaitteet ja niiden kunto, jos havaitset niiden vaurioituneen tai puuttuvan, niin ÄLÄ KÄYTÄ MAÄNTIIVISTÄJÄÄ ennenkuin suoja on korjattu tai asetettu paikoilleen.
• Älä käytä Maantiivistäjää jos olet sairas, tunnet väsymystä tai jos olet alkoholin tai huumeiden vaikutuksen alainen

Polttoaine Turvallisuus

VAARA

Polttoaine on herkästi syttyvää. Se saattaa aiheuttaa vamman tai esinevahingon. Sammuta moottori, sammuta kaikki avotuli, älä tupakoi täyttäessäsi polttoainesäiliötä. Pyyhi pois aina välittömästi kaikki polttoaineroiskeet.

• Sammuta moottori ja anna sen jäähtyä ennen polttoaineen täyttöä
• Kun lisäät polttoainetta, niin ÄLÄ tupakoi tai salli avotulta lähistöllä
• Roiskunut polttoaine täytyy poistaa turvallisesti välittömästi hiekan avulla. Jos polttoainetta on roiskunut vaatteille, niin vaihda ne
• Säilytä polttoaine hyväksytyssä sitä varten tehdyssä astiassa, poissa kuumuudesta ja erillään kipinälähteistä.

Värinä

Osa maantiivistäjän tärinästä välittyy kädensijan kautta käyttäjän käsiin.

Käsitärinän vähentäminen oli uuden Altrad Belle "PCX 17/50A" tärinälevy valikoiman suunnittelun lähtökohtana.

Tarkastelun kohteena on mittaus- ja tekniset tiedot värähtelytasoista ja käyttöajoista

(suositellut suurimmat päivittäiset käyttöajat). ÄLÄ ylitä maksimi käyttöaikoja.

Henkilökohtaiset suojavarusteet

Kun käytät laitetta, pue yllesi henkilökohtaiset suojavarusteet, suojalasit, -käsineet, korvatulpat, pölysuoja ja teräskärjellä suojatut jalkineet.

Käytä työn mukaista vaatetusta. Sido pitkät hiukset ja poista korut, jotka saattavat tarttua laitteen liikkuviin osiin.

Pöly

Tiivistystyö aiheuttaa usein pölyä, joka saattaa olla vahingollista terveydellesi. Käytä syntyvälle pöylle soveltuvaa suojaa.

Polttoaine

Älä hengitä polttoainehöyryjä ja vältä polttoaineen joutumista iholle. Pese polttoaineroiskeet välittömästi.

Jos polttoainetta joutuu silmiisi, huuhtele runsaalla vesimäärällä ja hakeudu lääkärihoitoon välittömästi.

Pakokaasut

Älä käytä maantiivistäjää sisätiloissa tai suljetussa tilassa. Varmista, että työskentelyalue on hyvin tuuletettu.

VAROITUS

Tämän laitteen pakokaasut ovat erittäin myrkyllisiä ja voivat johtaa kuolemaan!

Tarkistukset ennen käynnistämistä

Tarkistukset ennen käynnistämistä

Oheiset tarkistukset tulee tehdä aina työpäivän alussa ennen laitteen käynnistämistä tai joka neljän tunnin käytön jälkeen, sen mukaan kumpi ajankohta on aikaisemmin.

Löydät tarkemmat ohjeet huolto-ohjeista. Jos tarkistuksessa löytyy vikaa, niin maantiivistäjää ei saa käyttää ennenkuin vika on korjattu.

1. Etsi merkkejä vioista tarkistamalla maantiivistäjä joka puolelta. Tarkista, että osat ovat paikoillaan ja kiinni. Kiinnitä erityistä huomiota moottorin ja värinälaitteen väliseen hihnasuojaan.
2. Tarkista letkut, täyttötulppa, tyhjennystulppa ja muut kohteet havaitaksesi merkkejä mahdollisesta öljyvuodosta. Korjaa kaikki öljyvuodot ennen laitteen käyttämistä.
3. Tarkista moottorin öljytaso ja täytä tarvittaessa.
4. Tarkista polttoainetaso ja täytä tarvittaesssa.
5. Tarkista polttoaine ja öljyvuodot.

Käyttöohje

• Kuljeta maantiivistäjä haluttuun paikkaan.
  Jos maantiivistäjän siirto vaatii nostolaitetta, niin varmista, että nostolaite soveltuu maantiivistäjän massalle (katso mittatiedot taulukosta sivulla 6 tai laitteen tunnuskilvestä). Kiinnitä tarpeelliset ketjut tai hihnat VAIN maantiivistäjän nostokohtiin.
• Jos maantiivistäjä on varustettu vesisuihkulaitteistolla ja työ edellyttää sen käyttöä, niin varmista, että vesiventtiili on suljettuna. Täytä sen jälkeen vesisäiliö puhtaalla vedellä.
• Kun olet käynyt läpi "Ennenkuin käynnistät" tarkistuslistan voit käynnistää moottorin.

Altrad Belle "PCX 17/50A" sarjan maantiivistäjät on varustettu keskipakokytkimellä, jonka vuoksi moottorin käydessä joutokäynnillä maantiivistäjä ei liiku eteenpäin. Kun moottorin pyörintänopeus kasvaa, niin kytkin kytkeytyy ja maantiivistäjä kulkee eteenpäin. Oikea toiminta edellyttää, että moottori käy suurimmalla pyörintänopeudella.

- Säädä moottorin kaasu täysille ja käytä ohjaustankoa maantiivistäjän ohjaamiseen tai kääntämiseen.

Värisijä tärisyttää laitteen pohjalevyä ja lisäksi se kuljettaa laitetta eteenpäin. Maantiivistäjän tomiessa normaalisti sinun ei tarvitse työntää sitä eteenpäin vaan sen tulee antaa liikkua omaa tahtia. Kulkunopeus määräytyy tiivistettävän pinnan laadun mukaan. Jos tiivistettävä pinta on kalteva, niin maantiivistäjän kulkusuunnan tarkkailuun on kiinnitettävä suurta huomiota.

Käytä tarvittaessa maantiivistäjän alaosaan kiinnitettyä köyttä keventämään sen painoa. Kaltevalla pinnalla liikkeen on oltava ylös alas suntainen, ei poikittaissuuntainen.

- Työskentele maantiivistäjällä järjestelmällisesti, kunnes haluttu tiiveys on saavutettu.

Jos tiivistettäviä, erilaisia kerroksia on useita, niin tiivistä kukin kerros erikseen.

VAROITUS

Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET.

Honda GX120 & GX160

1. Avaa polttoainehana kääntämällä ON/OFF vipua loppuun asti oikealle.
2. Jos käynnistät kylmää moottoria, aseta rikastinvipu ON asentoon kääntämällä sitä loppuun asti vasemmalle. Lämpimän moottorin käynnistäminen ei yleensä vaadi rikastimen käyttöä, kuitenkin jos moottori on osittain jäähtynyt, niin rikastimen osittainen käyttö saattaa olla tarpeellista.
3. Käännä moottorin ON/OFF katkaisin myötäpäivää "l" asentoon.
4. Aseta kaasuvipu joutokäyntiasentoon kääntämällä kaasuvipua loppuun asti oikealle. Älä käynnistä moottoria täydellä kaasulla, koska maantiivistäjä alkaa väristä välittömästi moottorin käynnistytyä.

5. Ota kiinni ohjaustangosta voimakkaasti toisella kädellä. Ota toisella kädellä luja ote käynnistyskahvasta. Vedä, kunnes tunnet moottorin vastuksen, vapauta käynnistyskahva saattaen paikoilleen.

6. Varo, ettet vedä käynnistysnarua liian paljon ulos, nykäise käynnistyskahvasta.

7. Toista, kunnes moottori käynnistyy.

8. Kun moottori käynnistyy säädä rikastinvipua vähitellen OFF asentoon kääntämällä sitä oikealle.

9. Jos moottori ei käynnisty usean käynnistysyrityksen jälkeen, niin seuraa vianetsintä-ohjetta sivulla 13

10. Jos haluat pysäyttää moottorin, käännä kaasuvipu joutokäyntiasentoon ja käännä moottorin ON/OFF katkaisinta vastapäivään "0" asentoon.

11. Käännä polttoainevipu OFF asentoon.

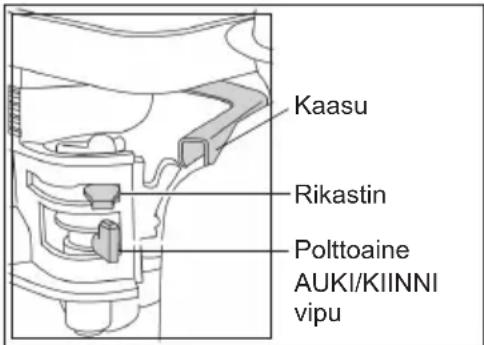

Kaasu Rikastin Polttoaine AUKI/KIINNI vipu

Vianetsintäohje

Ongelma Syy Korjaus
Moottori ei käynnisty.	Polttoaine loppu.	Avaa polttoainehana.
		Lisää polttoainetta.
	Virta-avain sammutettu asennossa Käännä	virta päälle
	Sytytystulppa on karstainen Puhdista ja säädä kärkiväli
	Moottori on kylmä Käännä rikastin päälle
	Moottori tulvii	Honda, avaa rikastin, käännä kaasuviputäysille vedä käynnistintä, kunnes moottorikäynnistyy.
Moottori ei käynnisty.	Vika vaatii selvitystä	Ota yhteyttä jälleenmyyjään tai Altrad Belle.
Laite ei tärise.	Moottorin nopeus liian alhainen Säädä nopeutta suuremmaksi
	Vetohihna löysällä Säädä hihnan kireys
	Luftfilteren er blokkert.	Rengjør eller bytt ut luftfilteren.
	Vetovika.	Ota yhteyttä jälleenmyyjään tai Altrad Belle
	Tärinävika.	Ota yhteyttä jälleenmyyjään tai Altrad Belle
Asfaltti tarttu levyyn	Puutteellinen voitelu	Käytä vesisuihkulaitetta
Bitumipinta suomuinen	Liika tiivistys	Poista ja levitä pinta uudelleen
Hidas kulku (levy vajoaa)	Kerrospaksuus liian suuri	Poista osa materiaalista
	Kosteuspitoisuus liian korkea tai matala	Poista materiaalia ja säädä

Ylläpitohuolto

Altrad Belle “PCX 17/50A” sarjan yhteen suuntaan kulkevat maantiivistäjät on suunniteltu toimimaan useita vuosia virheettömästi. On kuitenkin tärkeää, että säännölliset oheisen taulukon mukaiset ylläpitohuollot suoritetaan. Suosittelemme, että valtuutettu Altrad Belle jälleenmyyjä suorittaa kaikki suurehkot ylläpitohuollot ja korjaukset. Käytä aina alkuperäisiä Altrad Belle varaosia, muiden osien käyttö saattaa päättää laitteen takuun.

Sammuta moottori ennen mihinkään ylläpitohuoltoon ryhtymistä. Irrota korkeajännite kaapeli sytytystulpasta.

Diesel käyttöisessä laitteessa varmistu, että sammutuskytkin on sammutus asennossa. Aseta maantiivistäjä aina tasaiselle maalle, jotta nestepintatason tarkistus tapahtuu oikein. Käytä vain suositeltuja öljyjä (katso alla olevasta taulukosta).

Säännölliset tarkistukset

Kun maantiivistäjä on uusi, niin moottoriöljy tulee vaihtaa sisäänajon jälkeen ( katso tarkemmat tiedot moottorin valmistajan ohjekirjasta). Täryttimen akselikotelon öljy tulee vaihtaa 100 tunnin käytön jälkeen ja sen jälkeen 500 tunnin välein. Tarkemmat ohjeet täryttimen akselikotelon öljynvaihdosta, katso "Tärytin" kohdasta.

Hihnan kireys tulisi tarkistaa 4 tunnin välein.

Ylläpitohuolto		ensimmäisen1 tunnin jälkeen	ensimmäisenkk / 20 tuntia	3 kk /50 Tuntia	6 kk /100 Tuntia
Moottori öljy	Tarkista öljyn taso	√
	Vaihda		√		√
Ilmansuodatin	Tarkista kunto/Puhdista		√		√
	Uusi tarvittaessa / 12 kk välein
Sytytystulppa Vaihda					√
Vetohihna Kireys		√ √ √

Öljy/Polttoaine tyyppi & Määrä – Sytytystulppa tyyppi

	Öljy tyyppi	Määrä (Litraa)	Polittoaine tyyppi	Määrä (Litraa)	Sytytystulppa tyyppi	Kärkiväli (mm)
Bensiini Moottori Honda GX120	S.A.E. 10W 30 0.6	Senza Piombo 2.5			BM6ES tai BPR6ES	0.7 - 0.8
Bensiini Moottori Honda GX160	S.A.E. 10W 30 0.6	Senza Piombo 3.6			BM6ES tai BPR6ES	0.6 - 0.7
Tärytin	S.A.E. 10W 40 0.3	N/A N/A N/A N/A

Öljytulppa Tiiviste Oikea taso kierteen alaosa

Tärytinlaite

Irrota tulppa tiivisteineen, tarkista, että öljytaso ylettyy kierteen pohjaan öljytulpan reiässä.

Lisää oikean tyyppistä öljyä tarvittaessa( katso taulukkoa)

1. Käännä kahva salpa nuppi harjoittaa kahva salpa ja lukitse kahva.
2. Kun kahva on lukittu paikalleen, vapauta pyörä pakki ja liu'uta alla pohjalevy.
3. Käsittele vielä lukittu paikalleen, kone on nyt valmis on kuljetettava pyörän pakki

Takuu

Altrad Belle "PCX 17/50A" yhteensuuntaan kulkevien maantiivistäjien takuuaika on laitteen alkuperäiselle ostajalle yksi vuosi (12 kuukautta) ostopäivästä lukien. Altrad Belle takuu kattaa suunnittelun, materiaalin ja kokoamistyön viat.

Altrad Belle takuu ei kata seuraavia tapauksia:

1. Vaurio, joka on aiheutunut väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käyttöohjeiden tai huolto-ohjeiden virheellisen tulkinnan seurauksena.
2. Muun henkilön kuin Altrad Belle tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.
3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Altrad Belleille tai Belle Groupilta tai sen valtuuttamalta maahantuojalta tai maahantuojalle.
4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai työkuluja.

Seuraavat osat eivät kuulu takuun piiriin.

• Vetohihna/-t
  • Moottorin ilmasuodatin
  • Moottorin sytytystulppa

Altrad Belle ja/tai sen valtuuttamat maahantuojat, johtajat, työntekijät tai vakuuttajat eivät ole vastuussa välillisistä tai muista vahingoista, tappioista tai mistään kuluista, jotka aiheutuvat laitteen käyttökelvottomuudesta tai muusta laitteen käytöstä johtuvasta syystä.

Takuu hakemus

Kaikki takuuhakemukset osoitetaan Several Oy:Ile, puhelimella, Faksilla, sähköpostilla tai kirjallisesti.

Takuuhakemukset:

Puh. 09-348 9110,

Faksi: 09-348 9221

Sähköposti: [e-mail]

Kirjallisesti:

Several Oy

Takkatie 10 E

00370 Helsinki

Tuotteen takuurekisteröinti:

ALTRAD Belle haluaa kaikessa toiminnassaan tukea luonnonmukaisia, vihreitä arvoja. Tästä syystä olemme ottaneet käyttöön paperittoman, verkossa tehtävän takuurekisteröinnin. Rekisteröinti tapahtuu osoitteessa

http://www.bellegroup.com/index.php?p=warranty_registration

Vaihtoehtoisesti voit lukea oheisen QR-koodin älypuhelimellasi ja mennä rekisteröintisivulle sen kautta.
