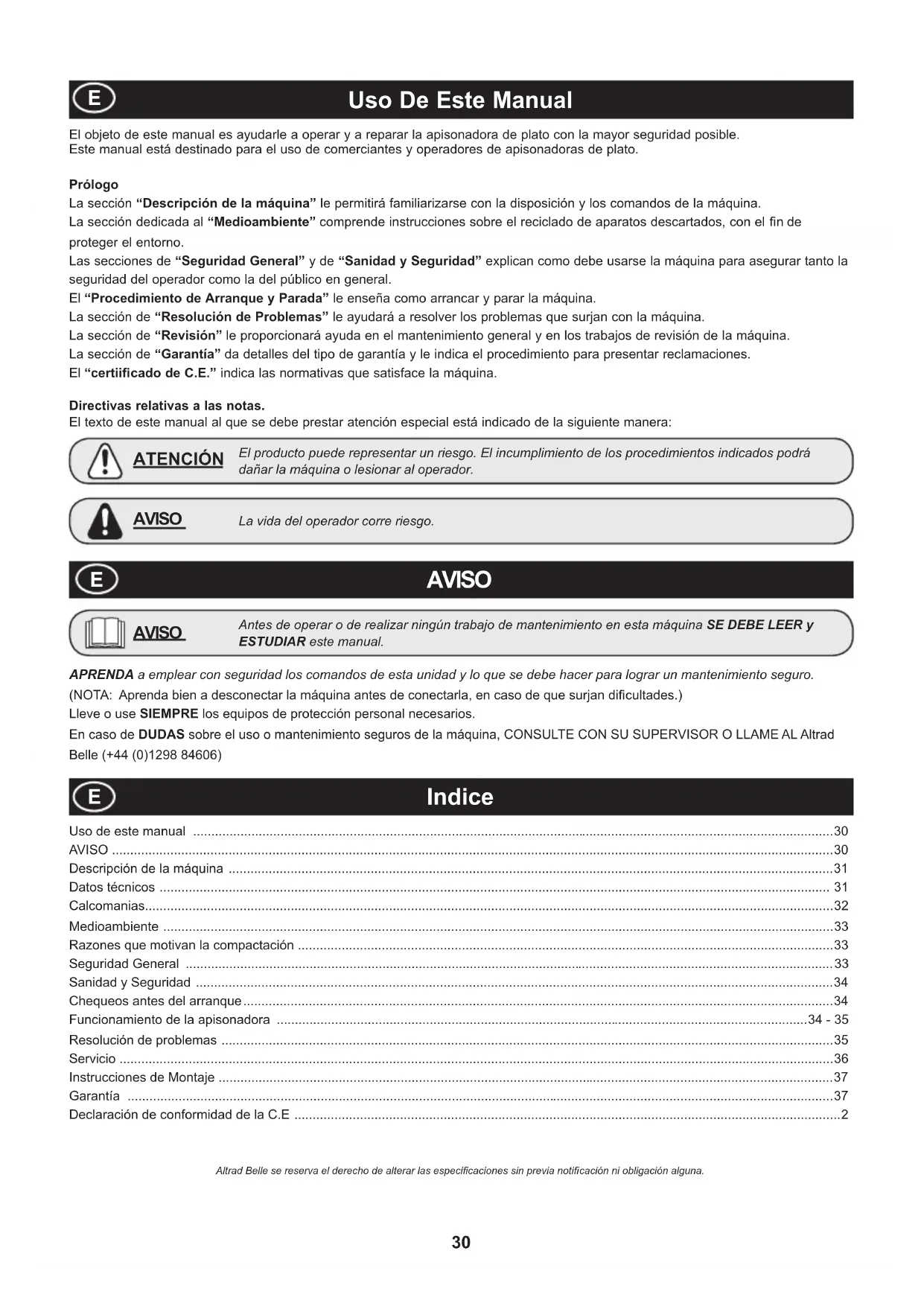

1. Palanca de aceleración,

2. Colador de combustible,

3. Palanca de abertura/cierre del carburante,

4. Alojamiento ¿ ltro de aire,

7. Unidad vibradora,

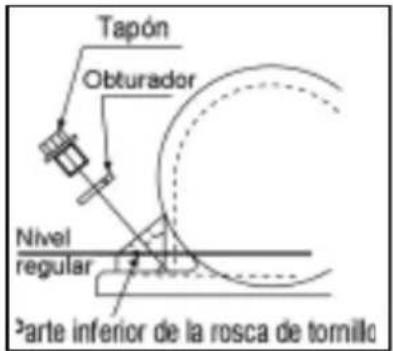

8. Tapón comprobación aceite del vibrador,

9. Punto Accesorio Barra Agua Pulverizada,

10. Barra Control de Manejo,

13. Depósito de agua,

14. Accesorio para traslados,

• El Peso incluye Kit de Agua y Accesorio para el Traslado. (Puntos 13 y 14 de Descripción de la Máquina)** Niveau minimum de En500 Part4

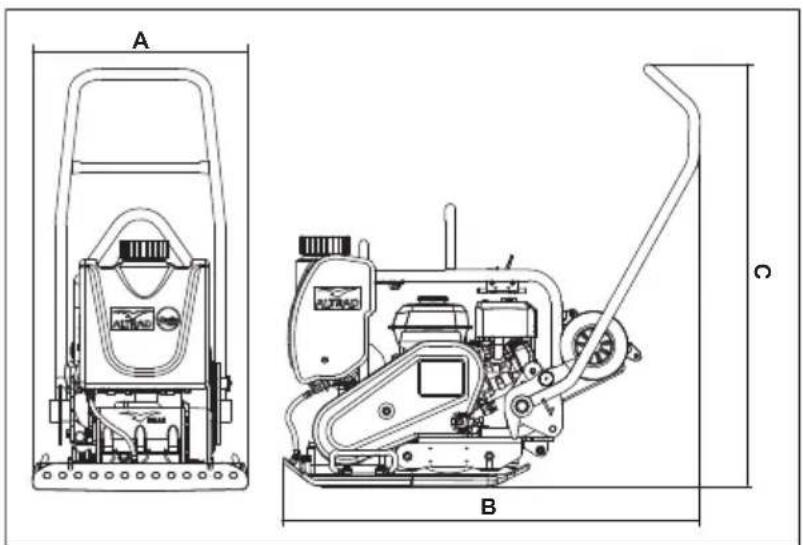

Modelo Honda GX120 Honda GX160 A - Anchura (mm) 500 500 B - Longitud - Utilización (mm) 960 960 C - Altura - Utilización (mm) 975 975 Longitud - Almacenamiento (mm) 1025 1025 Altura - Almacenamiento (mm) 685 685 Motor Modelo Honda GX120 Honda GX160 Potencia del Motor (Hp/kW) 4.0/3.0 @ 3800rpm 5.5/4.4 @ 3800rpm

• Peso (kg) 89 90 Fuerza vibrador (kN) 15 15 Frecuencia (Hz) 85 85 Velocidad máxima de viaje (m/min) 24 24 Fuerza de compactación (kg/m

) 2.7 2.7 Nivel de potencia acústica (dB(A)) 105 10532 Calcomanias A - Placa de Seguridad (Part No. 19.0.373) Por favor, leer el Manual de Operadores. Llevar calzado de seguridad. Llevar Protección Auditiva. B - Placa de Nivel de Ruido (800/99951) El nivel de ruido de la máquina mientras trabaja es de 105 dB(A). C - Placa de RPM del motor A. Calcomanía De Seguridad. B. Calcomanía Ruido. C. Calcomanía RPM del motor. D. Calcomanía Punto de Izado. E. Rueda Kit Accesorio Calcomanía Posición de alta ve- locidad del motor. Posición de baja velocidad del motor. D - Placa del Punto de izado (800/99986) Punto de izado Llevar Protección ocular.

E - Rueda Kit Accesorio Calcomanía (800/99420) Por favor, consulte la sección “Instrucciones de Montaje” de este sitio web para obtener una explicación.33 Medioambiente

Eliminación apropiada. Instrucciones para la protección del medioambiente. La máquina contiene materiales valiosos. Lleve la máquina descartada y sus accesorios a un taller de reciclado apropiado. Razones que motivan la compactación Los suelos que hayan sido perturbados o rellenados, las subbases y las super¿ cies bituminosas contendrán pequeños vacíos o bolsas de aire que, si no se compactan, producirán ciertos problemas 1. El paso de trá¿ co sobre una super¿ cie no compactada comprimirá el material. Esto produce el asentamiento de la super¿ cie al llenar el material estos vacíos. 2. En el caso de cargas estáticas sobre terreno no compactado ocurre algo similar. La carga (por ej., un edi¿ cio) se hundirá. 3. Los materiales con vacíos son más susceptibles a la in¿ ltración de agua, lo cual produce erosión. Además, la ¿ ltración de agua causa también la expansión del suelo durante temperaturas de helada y su contracción en épocas de sequedad. La expansión y la contracción son causas principales del daño sufrido por las fundaciones de edi¿ cios y normalmente resulta necesario apuntalar la estructura. La compactación aumenta la densidad del material y, por lo tanto, incrementa su capacidad de carga. Reduce las bolsas de aire y, como resultado de ello, disminuye el riesgo de hundimiento, y la expansión y contracción producidas por la entrada de agua.

Seguridad General Para su propia protección y la de aquellos que le rodean, lea y aprenda bien la siguiente información relativa a los aspectos de seguridad. El operador es responsable de asegurar que sabe operar bien, y con toda seguridad, este equipo. Si tiene dudas respecto al uso seguro y correcto de esta apisonadora, hable con su supervisor o póngase en contacto con Altrad Belle.

• Este equipo es pesado y no debe levantarse sin ayuda. BUSQUE AYUDA o utilice un aparato adecuado de izar. Se dispone de un conjunto especial de transporte para la apisonadora (véanse las opciones).

• Acordone el área de trabajo y mantenga a distancia apropiada tanto al público como al personal no autorizado.

• El operador debe llevar equipos de protección personal siempre que utilice la apisonadora. (Véase Sanidad y Seguridad).

• Aprenda bien a desconectar la máquina antes de conectarla, en caso de ocurrir algún problema.

• Siempre desconecte el motor antes de transportarlo, moverlo de lugar a lugar o revisarlo.

• Durante el uso, el motor se calienta mucho: déjese enfriar antes de tocarlo. No deje nunca que funcione el motor si se ausenta de su lado.

• No desmonte ni toque las defensas; su objetivo es proporcionar la debida protección. Compruebe siempre el estado y seguridad de las defensas; por si están averidas o por si faltan. NO USE LA APISONADORA en tanto no se haya repuesto o reparado la defensa

• NO USE LA APISONADORA si se siente enfermo, o mal o está borracho o drogado. Seguridad del carburante.

• Antes de rellenar de carburante, desconecte el motor y déjelo enfriar.

• Mientras se rellena de carburante, NO fume ni permita que haya ninguna llama desnuda en el área.

• Protéjase inmediatamente el carburante derramado, con arena. Si se derrama el carburante sobre su ropa, cámbiesela.

• Almacene el carburante en recipiente apropiado y aprobado, apartado de cualquier fuente de calor e ignición.

El mantenimiento o uso incorrectos pueden dar lugar a peligro. Lea y aprenda bien esta sección antes de realizar ningún trabajo de mantenimiento, revisión o reparación. ATENCIÓN Los carburantes son inÀ amables. Pueden causar lesiones personales y daños materiales. Apague el motor, extinga todas las llamas desnudas y no fume mientras llena el tanque de carburante.Elimine siempre todo vestigio de carburante derramado. ATENCIÓN Componente Materiel Manillar Acero Placa de Base Acero Pesas Excéntricas Acero Unidad Vibradora Aluminio Vivienda Motor de Gasolina Aluminio Cubiertas del Motor de Gasolina Material sintético Piezas Varias Acero y Aluminio34 Sanidad y Seguridad Vibraciones Parte de la vibración producida por la operación de compactación se transmitirá por el manillar a las manos del operador. La gama de apisonadoras de plato Altrad Belle está diseñada especí¿ camente para reducir los niveles de vibración a las manos/ brazos. Véanse las especi¿ caciones y datos técnicos donde se indican los niveles de vibración y los tiempos de uso (tiempos máximos recomendados de exposición diaria). NO DEBEN EXCEDERSE los tiempos máximos de uso recomendados. Equipos de protección personal (EPP) Se deben llevar equipos adecuados de protección personal, por ejemplo, gafas de seguridad, guantes, protectores del oído, caretas antipolvo y calzado con punteras de acero. Lleve ropa adecuada para el trabajo en curso. Sujete debidamente el cabello largo y quítese todo artículo de joyería que pudiera agarrarse con las partes móviles de la máquina. Polvo El proceso de compactación producirá a veces polvo que puede ser perjudicial para la salud. Lleve siempre una careta apropiada para el tipo de polvo producido. Carburante No ingiera carburante ni inhale los vahos del mismo, y evite que entre en contacto con la pìel. Lave inmediatamente toda salpicadura de carburante. Si le entra carburante en los ojos, láveselos con abundante agua y consulte un médico lo antes posible. Humos de escape No opere nunca la apisonadora en lugares cerrados o en espacios delimitados, asegúrese de que la zona donde trabaja esté bien ventilada.

Chequeos antes del arranque Inspección previa al arranque La siguiente inspección previa al arranque debe realizarse antes del comienzo de cada sesión de trabajo o después de cada cuatro horas de funcionamiento, cualquiera que sea la primera. Para más detalles, véase la sección de revisión. Cuando se descubre alguna avería, no se debe utilizar la apisonadora antes de reparar la avería.

1. Inspeccione bien la apisonadora para detectar señales de avería. Compruebe que haya todos los componentes y que estén

bien ¿ jos. Preste atención especial a la defensa de seguridad de la transmisión de correa adaptada entre el motor y la unidad vibradora.

2. Veri¿ que el nivel de aceite de motor y rellénelo si es necesario.

3. Veri¿ que el nivel de carburante del motor y rellénelo si es necesario.

4. Compruebe que no hayan escapes de carburante ni de aceite.

Funcionamiento de la apisonadora

• Traslade la plancha de compactación al sitio en que se precise. En el lugar donde sea necesario utilizar un equipo de izado para posicionar la “PCX 17/50A”, asegúrese de que el equipo de izado monta un LTC (Limitador de Trabajo de Carga) apropiado para el peso de las “PCX 17/50A” (Ver en la sección Datos T nicos ó en la placa de especi¿ cación de la máquina). Situar cadenas ó eslingas apropiadas UNICAMENTE para su elevación en el punto sita ado en la parte superior de la “PCX 17/50A”.

• NUNCA dejar el motor en funcionamiento en el proceso de traslado, aún en el caso de que se tratase de una distancia corta.

• Una vez llevados a cabo los chequeos precisos que se encuentran en la sección “Pre Arranque ó Puesta en Marcha”, debe pro ceder a arrancar la máquina. La gama de compactadoras “PCX 17/50A” de Altrad Belle están provistas de un embrague centrífugo, que permite al motor girar en posición neutra sin funcionar la vibración. En tanto que a velocidad del motor se incrementa el embrague engranará y accionará la vibración. Para una correcta operación, la velocidad del motor debería estar al máximo de vueltas.

• Accionar el acelerador al máximo y utilizar el control para mantener ó girar la “PCX 17/50A”. El vibrador no sólo actuará en la placa base para vibrar, igualmente actuará en su desplazamiento hacia delante. En una operativa normal se tendría que empujar la “PCX 17/50A” si bien le permite desplazarse a su velocidad propia. La velocidad de marcha vendrá determinada por la condición de la super¿ cie a compactar. Si ésta es en cuesta, tener especial cuidado se debe tener para el control de la “PCX 17/50A” en su desplazamiento. Si fuera necesario, atar una soga adecuada a la “PCX 17/50A” en un punto inferior del chasis tirada por un ayudante y como ayuda a soportar el peso de la compactadora Compactar en las cuestas hacia arriba y hacia abajo, no a través.

Trabajar la “PCX 17/50A” sobre la super¿ cie con un patrón determinado hasta que la compactación requerida sea alcanzada. Donde haya un número de diferentes capas a compactar unas sobre otras, trabajar cada una de ellas individualmente.

Los humos de escape producidos por este equipo son muy tóxicos e incluso pueden matar. AVISO35 Funcionamiento de la apisonadora

1. Abra el tapón del carburante poniendo totalmente a la derecha la palanca de

ABERTURA/CIERRE de carburante.

2. Cuando se arranca el motor en frío, abrir la regulación poniendo la palanca de

regulación totalmente a la izquierda. Cuando se arranca de nuevo un motor ya caliente, por lo general, no se requiere la regulación, pero si el motor ya se ha enfriado hasta cierto punto, quizá sea necesaria un poco de regulación.

3. Gire el conmutador ENCENDIDO/APAGADO del motor hacia la derecha, hasta

llegar a la posición ´I´.

4. Ponga el acelerador en la posición de ralentí moviendo totalmente a la derecha

la palanca de control del acelerador. No arranque el motor a plena aceleración, pues la apisonadora vibrará tan pronto como arranque el motor.

5. Agarre bien con una mano el manillar de control, y, con la otra, la palanca del

arranque. Tire de la palanca de arranque hasta sentir la resistencia del motor, luego suéltela.

6. Tire de la palanca de arranque con fuerza pero sin que se salga completamente la correa de arranque.

7. Repítalo hasta que se encienda el motor.

8. Una vez encendido el motor, ponga gradualmente la palanca de regulación en la posición de CIERRE, moviéndola hacia la

9. Si el motor no arranca después de varios intentos, siga las instrucciones de resolución de problemas de la página 27.

10. Para parar el motor, ponga el acelerador en ralentí y gire el conmutador de ENCENDIDO/APAGADO del motor hacia la

izquierda, hasta llegar a la posición ´0´.

11. Cierre el paso del carburante.

Resolución de problemas

Problema Causa Remedio Motor no arranca. Sin Carburante. Abra el tapón de carburante. Llene el tanque de carburante. Motor apagado. Encienda el motor. Bujía sucia. Limpie y reponga huelgo de bujía. Motor frio. Cierre el regulador. Motor Inundado. Honda, abra regulador, abra acelerador totalmente, tire del arranque hasta que se encienda el motor. Engine still will not start. Major Fault Contact Agent or Altrad Belle. La unidad no vibra. Velocidad motor muy baja. Ponga el control de velocidad del motor en rapido. Tension correa transmisión À oja. Ajuste tensión correa. Filtro aire está bloqueado. Limpie o recambie el ¿ ltro de aire. Fallo de transmisión. Contacte el agente local. Fallo del vibrador. Contacte el agente local. Asfalto se adhiere al plato. Falto de lubricación. Use un sistema de rociado de agua. Descascaramiento de la Super¿ cie bituminosa (se lamina) Sobrecompactación. Elimine y compáctese otra vez. Velocidad de viaje lenta (se hunde el plato) Grosor capa muy profunda. Elimine parte del material. Contenido muy alto o muy bajo de humedad. Elimine parte del material y adjuste. Antes de operar o de realizar ningún trabajo de mantenimiento en esta máquina SE DEBE LEER y ESTUDIAR este manual. AVISO Regulador Estrangulador Palanca ABERTURA/ CIERRE Carburante36 Servicio Mantenimiento La gama Altrad Belle PCX 17/50A de apisonadoras de plato de dirección única está diseñada para proporcionar muchos años de funcionamiento sin ningún problema. Con todo, se debe realizar el simple mantenimiento regular indicado en esta sección Se recomienda que todo el mantenimiento de importancia y las reparaciones sean encargados a un agente de Altrad Belle. Se deben utilizar siempre piezas de recambio Altrad Belle genuinas, el empleo de piezas espurias podrá dar lugar a la anulación de la garantía. Antes de llevar a cabo el mantenimiento de la máquina, apague el motor. Si se trabaja en una máquina con motor de gasolina, desconecte el cable de AT de la bujía. Si se trabaja en una máquina con motor de gasóleo, compruebe que el conmutador de parada esté en la posición de parada. Coloque siempre la apisonadora sobre terreno plano para poder leer correctamente los niveles de À uídos. Utilice únicamente los aceites recomendados (consulte la tabla siguiente). Período de rodaje Cuando se use la apisonadora por primera vez, es decir nueva, se debe cambiar el aceite de motor después del período inicial de rodaje (para más detalles, véase el manual del motor). El aceite de la caja del eje del vibrador debe recambiarse después de las primeras 100 horas de uso y después, cada 500 horas de trabajo. Para detalles del cambio de aceite de la caja del eje del vibrador, vea ´Unidad vibradora´. La tensión de la correa debe veri¿ carse cada 4 horas de uso. Unidade Vibradora. Desmonte el tapón completamente con su obturador, veri¿ que que el nivel de aceite alcance la rosca de fondo del agujero del tapón de aceite. Rellene según sea necesario con el aceite correcto (véase la tabla).

Tipo y cantidad de Aceite/Carburante - Tipo de bujía Mantenimiento de rutina Primer 4 Horas Primer Mes / 20 Horas 3 Meses / 50 Horas 6 Meses / 100 Horas Aceite de Motor Chequear nivel

Filtro de Aire Chequear estado/Limpiar

Substituya cuando es necesario / cada 12 meses Bujia Cambio

Tipo de Aceite Cantidad Tipo Carburante Capacidad Tipo de Bujia Separación electrodo (mm) Motor à Gasolina Honda GX120 S.A.E. 10W 30 0.6l Sin Plomo 2.5l BM6ES ou BPR6ES

1. Gire la manija Perilla para enganchar el pestillo de la manija y asegure la manija.

2. Una vez que el mango está bloqueado en su lugar, suelte el juego de ruedas y deslice debajo de la placa base.

3. Con la manija sigue bloqueado en su lugar, la máquina está lista para ser transportados utilizando el kit de ruedas.

La nueva apisonadora de plato Altrad Belle ´PCX 17/50A´ de dirección única lleva una garantía de un año (12 meses), para el comprador original, a partir de la fecha original de compra. La garantía de Altrad Belle le ampara contra defectos de diseño, materiales y mano de obra. La garantía de Altrad Belle no cubre lo siguiente:

1. Daños causados por el abuso, mal uso, caída u otros daños similares causados por o como resultado del incumplimiento

de las instrucciones de ensamblaje, operación o mantenimiento por parte del usuario.

2. Las alteraciones, adiciones o reparaciones efectuadas por personas ajenas a Altrad Belle o a sus agentes reconocidos.

3. Los costos de transporte o embarque a y de Altrad Belle o sus agentes reconocidos, para la reparación o evaluación de una máquina al amparo de una reclamación contra la garantía.

4. Los costos de materiales y mano de obra relacionados con la renovación, reparación o recambio de componentes por

desgaste normal. Los siguientes componentes no están amparados por la garantía.

• Correa(s) de transmisión
