BELLE PCX 1750A - Placa vibratória Lescha - Manual de utilização gratuito

Tipo de produto	Placa vibratória
Marca	Lescha (Altrad Belle)
Modelo	BELLE PCX 1750A
Largura de trabalho	500 mm
Comprimento (em funcionamento)	960 mm
Altura (em funcionamento)	975 mm
Comprimento (em armazenamento)	1025 mm
Altura (em armazenamento)	685 mm
Peso (com kit de rega e rodas, versão GX120)	89 kg
Peso (com kit de rega e rodas, versão GX160)	90 kg
Motor	Honda GX120 (3,0 kW / 4,0 CV) ou Honda GX160 (4,4 kW / 5,5 CV)
Força centrífuga	15 kN
Frequência de vibração	85 Hz
Velocidade de deslocamento máx.	24 m/min
Força de compactação	485 kg/m²
Nível de potência sonora	105 dB(A)
Vibração transmitida (3 eixos)	2,7 m/s²
Capacidade do reservatório de combustível (GX120)	2,5 L
Capacidade do reservatório de combustível (GX160)	3,6 L
Tipo de óleo do motor	SAE 10W30
Quantidade de óleo do motor	0,6 L
Tipo de óleo do vibrador	SAE 10W40
Quantidade de óleo do vibrador	0,3 L
Vela de ignição	BM6ES ou BPR6ES (écartement 0,7-0,8 mm)
Combustível	Gasolina sem chumbo
Manutenção corrente	Verificar níveis, limpar filtro de ar, regular correia
Segurança	Usar EPI, parar o motor antes da manutenção, não utilizar em ambientes fechados
Peças sobressalentes disponíveis	Correia, filtro de ar, vela, embreagem

Perguntas frequentes - BELLE PCX 1750A Lescha

Qual é a potência do motor da BELLE PCX 1750A ?

A placa vibratória está disponível com dois motores Honda: GX120 (3,0 kW / 4,0 CV) ou GX160 (4,4 kW / 5,5 CV).

Como iniciar a placa vibratória ?

Abra o registro de combustível, acione o afogador se o motor estiver frio, gire o botão liga/desliga para 'I', ajuste o acelerador na marcha lenta, então puxe o starter de retorno até o motor funcionar. Depois, recue gradualmente o afogador.

Qual óleo usar para o motor e o vibrador ?

Para o motor : SAE 10W30 (0,6 L). Para o vibrador : SAE 10W40 (0,3 L).

Com que frequência deve-se trocar o óleo do vibrador ?

A primeira troca ocorre após 100 horas de funcionamento, depois a cada 500 horas.

O que fazer se o motor não ligar ?

Verifique a presença de combustível, se o registro está aberto, se a ignição está ligada, se a vela não está suja. Se o motor estiver afogado, abra o afogador e puxe o starter com o acelerador no máximo.

Como ajustar a tensão da correia ?

A tensão da correia deve ser verificada a cada 4 horas. Consulte a seção 'Manutenção' do manual para o procedimento, ou contate um técnico autorizado.

Quais EPIs são obrigatórios para usar esta placa vibratória ?

É imperativo usar sapatos de segurança, capacete anti-ruído, óculos de proteção e luvas.

Pode-se usar a placa vibratória em ambientes fechados ?

Não, os fumos de escape são tóxicos. Use sempre ao ar livre ou em local muito bem ventilado.

Como transportar a placa vibratória ?

Use o kit de rodas de transporte travando a alavanca. Para elevação, prenda eslingas apenas no ponto de elevação previsto. Nunca deixe o motor ligado durante o transporte.

O que fazer se o asfalto aderir à placa ?

Use o sistema de rega a água para lubrificar a placa e evitar a aderência.

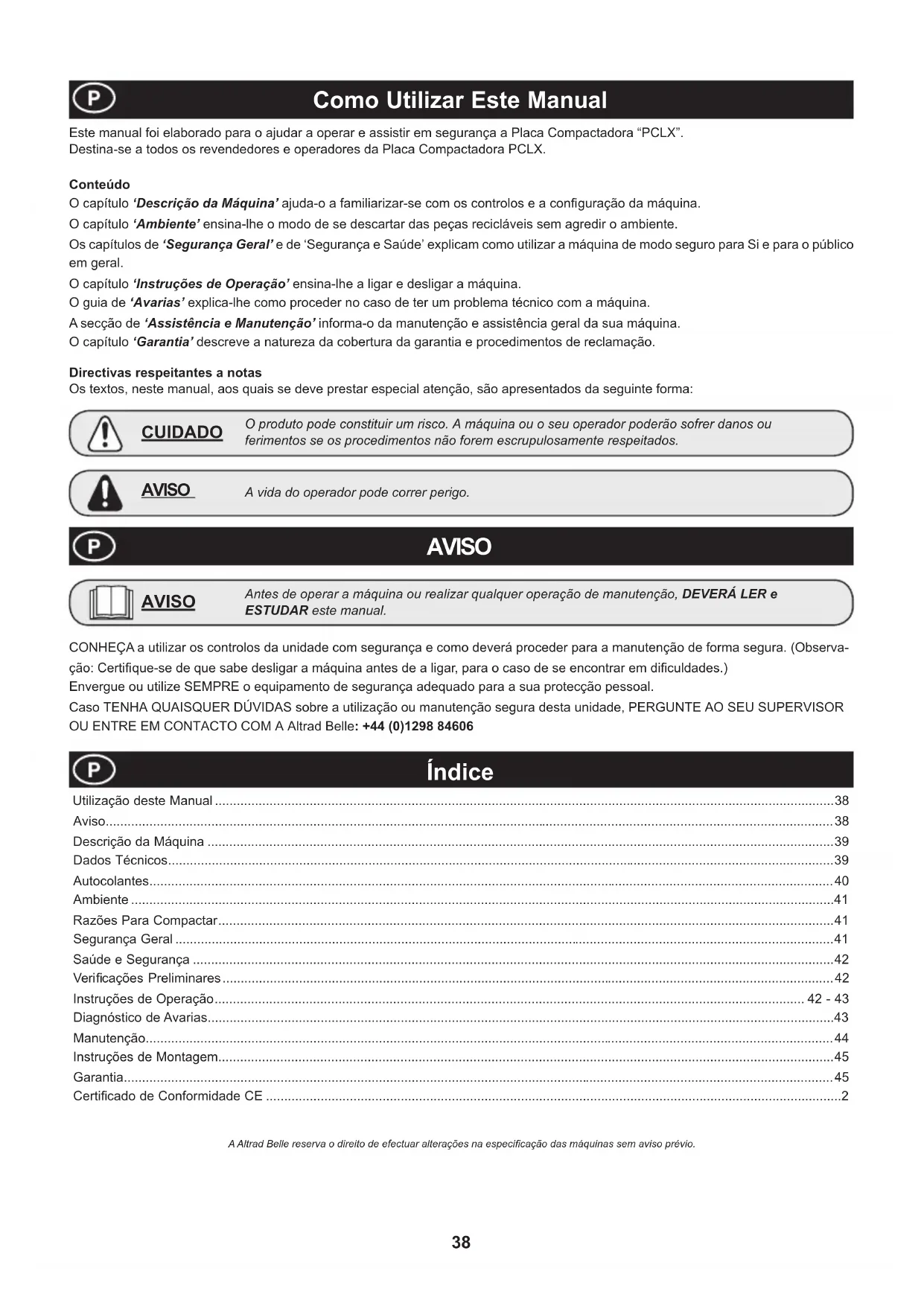

MANUAL DE UTILIZADOR BELLE PCX 1750A Lescha

O signatário, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK 0EU, GB, pelo presente, declara que se o produto descrito neste certificado foi adquirido a um distribuidor autorizado do Belle Group em qualquer país da UE, está em conformidade com o estabelecido nas seguintes directivas comunitárias: 2006/42/CE (Esta directiva substitui a Directiva 98/37/EC), Directiva de Compatibilidade Electromagnética 2004/108/CE (conforme corrigido pelas 89/336/EEC, 92/31/EEC & 93/68 EEC). O Eléctrico de Desperdício e Equipamento Electrónico (DEEE) 2002/96/CE, a directiva de baixa voltagem 2006/95/CE, BS EN ISO 12100-1:2003 Segurança da maquinaria e às normas harmonizadas afins se aplicáveis. As emissões de ruído respeitam e estão dentro das directivas para máquinas 2000/14/EC Anexo VI & 2005/88/EC, artigo 12, sendo o organismo notificado AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Arquivos de ruído técnicos são detidos por Ray Neilson no endereço Escritório Belle grupo Cabeça que é dito acima.

Director-Geral - Em nome de BELLE GROUP (SHEEN) UK.

Algemeen Directeur - Namens BELLE GROUP (SHEEN) UK.

Data da Declaração - 2017.

Este manual foi elaborado para o ajudar a operar e assistir em segurança a Placa Compactadora "PCLX".

Destina-se a todos os revendedores e operadores da Placa Compactadora PCLX.

Conteúdo

O capítulo 'Descrição da Máquina' ajuda-o a familiarizar-se com os controlos e a configuração da máquina.
O capítulo ‘Ambiente’ ensina-lhe o modo de se descartar das peças recicláveis sem agredir o ambiente.

Os capítulos de ‘Segurança Geral’ e de ‘Segurança e Saúde’ explicam como utilizar a máquina de modo seguro para Si e para o público em geral.

O capítulo 'Instruções de Operação' ensina-lhe a ligar e desligar a máquina.
O guia de 'Avarias' explica-lhe como proceder no caso de ter um problema técnico com a máquina.

A secção de ‘Assistência e Manutenção’ informa-o da manutenção e assistência geral da sua máquina.

O capítulo 'Garantia' descreve a natureza da cobertura da garantia e procedimentos de reclamação.

Directivas respeitantes a notas

Os textos, neste manual, aos quais se deve prestar especial atenção, são apresentados da seguinte forma:

CUIDADO

O produto pode constituir um risco. A máquina ou o seu operador poderão sofrer danos ou ferimentos se os procedimentos não forem escrupulosamente respeitados.

AVISO

A vida do operador pode correr perigo.

AVISO

AVISO

Antes de operar a máquina ou realizar qualquer operação de manutenção, DEVERÁ LER e ESTUDAR este manual.

CONHEÇA a utilizar os controlos da unidade com segurança e como deverá proceder para a manutenção de forma segura. (Observação: Certifique-se de que sabe desligar a máquina antes de a ligar, para o caso de se encontrar em dificuldades.)

Envergue ou utilize SEMPRE o equipamento de segurança adequado para a sua protecção pessoal.

Caso TENHA QUAISQUER DÚVIDAS sobre a utilização ou manutenção segura desta unidade, PERGUNTE AO SEU SUPERVISOR OU ENTRE EM CONTACTO COM A Altrad Belle: [phone]

Índice

Utilização deste Manual 38

Aviso....38

Descrição da Máquina 39

Dados Técnicos....39

Autocolantes....40

Ambiente 41

Razões Para Compactar....41

Segurança Geral 41

Saúde e Segurança 42

Verificações Preliminares....42

Instruções de Operação 42 - 43

Diagnóstico de Avarias....43

Manutenção....44

Instruções de Montagem....45

Garantia....45

Certificado de Conformidade CE 2

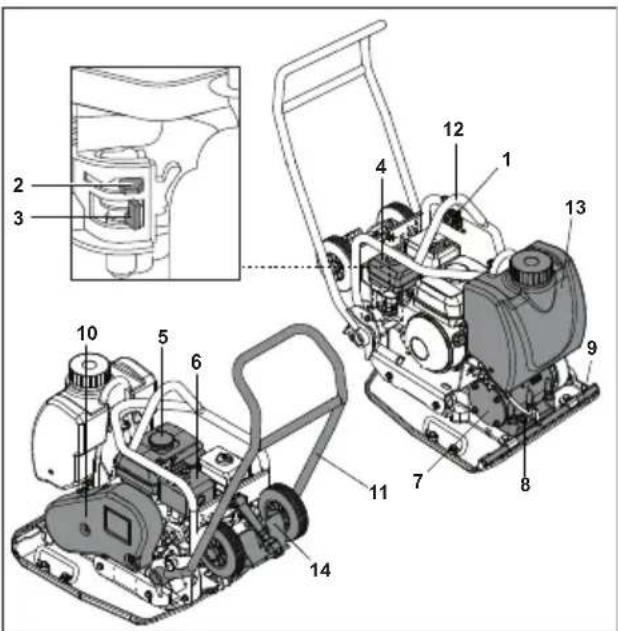

Descrição da Máquina

1. Acelerador
2. Alavanca de Admissão de Ar,
3. Alavanca de Abrir/Fechar "On/Off" o Combustível,
4. Compartimento do Filtro de Ar,
5. Depósito de Combustível,
6. Escape,
7. Unidade do Vibrador,
8. Tampão de Verifi cação do Óleo do Vibrador,
9. Ponto de Fixação para o Sistema de Rega,
10. Protecção da Correia,
11. Pega de Controlo,
12. Olhal de Elevação,
13. Depósito de Água,
14. Rodas de Transporte

Dados Técnicos

Model Honda GX120 Honda GX160
A - Largura (mm) 500 500
B - Comprimento – Operação (mm) 960 960
C - Altura – Operação (mm) 975 975
Comprimento – Armazenada (mm) 1025 1025
Altura – Armazenada (mm)	685 685
Motor Model	Honda GX120	Honda GX160
Potência do Motor (Hp/kW)	4.0/3.0 @ 3800rpm	5.5/4.4 @ 3800rpm
* Peso (kg)	89	90
Força do Vibrador (kN)	15	15
Frequência (Hz)	85	85
Velocidade de Deslocação Max. (m/min)	24	24
Força de Compactação (kg/m2)	485 485
** Vibração 3 Eixos (m/sec2)	2.7	2.7
Nível de Potência do Ruído (dB(A)) 105 105

* O peso indicado inclui o sistema de Rega e as Rodas de Transporte (Na Descrição da Máquina são os itens 13 e 14)
** Nível mínimo a EN500, Parte 4

A B C

A. Autocolante de Segurança.
B. Autocolante de Ruído.
C. Autocolante de RPM do Motor.
D. Autocolante do Ponto de Elevação.
E. Autocolante do Roda Kit de Instalação.

Utilize Calçado de Segurança.

Utilize Protecção Auricular.

Utilize Protecção Ocular.

B - Autocolante de Ruído (800/99951)

O Nível de Ruído da máquina durante a operação é de 105 dB(A).

C - Autocolante de RPM do Motor

Posição de Velocidade Rápida do Motor.

Posição de Velocidade Lenta do Motor.

D - Autocolante do Ponto de Elevação (800/99986)

Ponto de Elevação

E - Autocolante do Roda Kit de Instalação (800/99420)

Por favor, consulte a seção 'A' deste sítio para a explicação.

Ambiente

Descartar em Segurança

Instruções para protecção do Ambiente A máquina contém materiais valiosos. Levar as peças e acessórios a descartar aos centros de reciclagem autorizados.

Componente Materiel
Braço Aço
Placa da Base Aço
Excêntricos Aço
Unidade do Vibrador Alumínio
Chassis	Alumínio
Coberturas do Motor a Gasolina	Material Sintético
Peças Variadas	Aço e Alumínio

Razões Para Compactar

Os solos que foram remexidos ou que levaram um novo enchimento de sub-base e asfalto, ficam com pequenos vazios ou bolsas de ar e se não forem compactados pode originar problemas, tais como:

1. À medida que o tráfego passa por uma superfície não compactada, o material é comprimido, produzindo-se um abatimento desta devido ao referido material ir preenchendo os vazios.
2. Uma situação similar ocorre quando se colocam cargas estáticas em solo não compactado. A carga (ex. um edifício) afundar-se-á.
3. Os materiais com vazios são mais susceptíveis de infiltrações de água levando à erosão. A entrada de água poderá também provocar a expansão do solo quando a temperatura desce abaixo de 0º C e a sua contracção nas épocas de seca. A expansão e contracção dos solos são a causa principal de danos nas fundações dos edifícios e normalmente conduzem a situações em que é necessário colocar estacas sob a estrutura.

A compactação aumenta a densidade dos materiais, com isso aumentando a capacidade de resistência a cargas. Reduz os vazios de ar e consequentemente reduz o risco de abatimento, expansão e contracção causados pela infiltração da água.

Segurança Geral

Para sua segurança e dos que o rodeiam, ler e assegurar-se que compreendeu na totalidade a informação de segurança que se descreve neste capítulo. É da responsabilidade do operador assegurar-se que percebeu na íntegra o modo de operar este equipamento em segurança. Se tiver dúvidas de como operar correctamente a Placa Compactadora PCX 17/50A, consultar o Distribuidor da Altrad Belle.

CUIDADO

Uma manutenção ou utilização inadequadas podem ser perigosas. Ler e Compreender este capítulo antes de efectuar quaisquer trabalhos de manutenção, assistência ou reparação.

• Esta máquina é pesada e não se deve tentar levantar só com uma mão. PEDIR APOIO ou utilizar um equipamento de içar adequado.
• Delimitar a área de trabalho e manter o pessoal não autorizado e o público em geral a uma distância de segurança.
• O operador deverá usar o Equipamento de Segurança Pessoal (PPE) sempre que este esteja recomendado (consultar capítulo Saúde e Segurança).
• Certifique-se que sabe DESLIGAR (OFF) a máquina antes de a LIGAR (ON), para o caso de surgir algum imprevisto.
• Desligar SEMPRE o motor da máquina antes de a transportar, de a mover no local de trabalho ou de a assistir.
• Durante a utilização da máquina, o motor aquece muito. Permitir que este arrefeça, antes de lhe tocar. Nunca deixar o motor a trabalhar sem vigilância.
• Não retirar ou modificar qualquer das protecções que estão montadas. Estas são para sua segurança. Verificar sempre o estado e a fixação das mesmas. Se estiverem danificadas ou em falta, NÃO USAR A PLACA COMPACTADORA até a protecção ter sido reparada ou reposta.
• NÃO USAR A PLACA COMPACTADORA se estiver doente, se se sentir cansado ou se estiver debaixo da influência de álcool ou drogas.

Abastecimento em Segurança

CUIDADO

O combustível é inflamável. Pode causar danos materiais e/ou pessoais. Antes de abastecer, desligar o motor, apagar qualquer chama nua das imediações e não fumar ou foguear durante a trasfega para o depósito. Limpar sempre o combustível derramado.

• Antes de abastecer, desligar o motor e permitir que este arrefeça.
• NÃO fumar ou flamear na área.
• Deve-se deitar areia sobre o combustível derramado por segurança. Se salpicou o vestuário com combustível, deverá mudar-se.
• Armazenar o combustível num recipiente aprovado e construído para esse efeito e longe do calor ou quaisquer fontes de ignição

Saúde e Segurança

Vibração

Alguma da vibração produzida na operação de compactação é transmitida pela pega às mãos do operador. Consultar os dados técnicos e as especificações da máquina respeitantes aos níveis de vibração e tempo de utilização (tempo de exposição máxima diária recomendada). NÃO exceder os tempos máximos de utilização.

Equipamento de Protecção Pessoal (PPE)

Deve-se usar equipamento de protecção pessoal adequado quando se utiliza esta máquina, por ex. Óculos de Segurança, Luvas, Protectores dos Ouvidos, Máscara de Poeiras e Botas com Biqueira de Aço (com solas antiderrapantes para melhor aderência). Também o vestuário deverá ser o adequado para o trabalho que irá efectuar. Dever-se-á prender o cabelo comprido e retirar as jóias que poderão eventualmente ficar presas nas peças rotativas da máquina

Poeiras

O processo de compactação ocasionalmente produzirá poeiras, que podem ser perigosas para a saúde. Usar sempre uma máscara apropriada para o tipo de poeiras que está a ser produzida.

Combustível

Não ingerir combustível ou inalar os vapores do mesmo. Evitar o contacto com a pele. Limpar imediatamente os salpicos de combustível. Se este foi para os olhos, irrigá-los com água abundante e consultar prontamente um médico.

Gases de Escape

Não operar a placa compactadora PCX 17/50A em recintos fechados ou em áreas restritas. Certifique-se que o local de trabalho tem uma ventilação adequada.

AVISO

Os fumos de escape produzidos por este equipamento são altamente tóxicos e podem matar!

Verifi cações Preliminares

Inspecções Preliminares

Só se deve ligar a máquina após realizadas as verificações que abaixo se descrevem, antes do início de cada sessão de trabalho e a cada quatro horas de utilização.

Consultar o capítulo de Assistência para informação detalhada. Se se descobrir alguma avaria, a placa compactadora PCX 17/50A não deve ser usada até essa avaria estar reparada.

1. Inspeccionar cuidadosamente na placa compactadora PCX 17/50A se existem sinais de danos. Antes de utilizar a máquina verificar se a protecção de segurança da correia de transmissão está bem fixa.
2. Verificar que não existem fugas nas linhas dos fluidos, nos tampões de enchimento, de drenagem e em quaisquer outras zonas. Caso contrário, reparar as fugas antes de operar com a máquina.
3. Verificar o nível de óleo do motor. Se necessário, atestar.
4. Verificar o nível de combustível do motor. Se necessário, atestar.
5. Verifi car se existem fugas de combustível ou de óleo.

Instruções de Operação

• Deslocar a placa compactadora para onde é precisa.
  Quando for necessário usar equipamento de elevação para posicionar a placa compactadora PCX 17/50A, certificar-se que este tem um Limite de Carga de Trabalho adequado para o peso da placa compactadora (consultar a tabela de especificações ou a placa de identificação da máquina). Prender com cabos adequados ou lingas UNICAMENTE no olhal de elevação colocado na parte de cima da máquina.
• NUNCA ter o motor a trabalhar durante o transporte ou mesmo se estiver a deslocar a máquina por pouca distância.
• Após terem sido efectuadas as inspecções listadas no capítulo "Verificações Preliminares", pode-se ligar o motor. As placas compactadoras da gama PCX 17/50A da Altrad Belle estão equipadas com embraiagens centrífugas, permitindo assim, que o motor trabalhe ao "ralenti" sem accionar o vibrador. Quando se aumenta a velocidade do motor a embraiagem engata e accionará o vibrador. Para uma operação correcta, a velocidade do motor deve estar no máximo.
• Ajustar a aceleração para o máximo e usar a pega de controlo para dirigir ou rodar a placa compactadora.

O vibrador não só induz a vibração da placa base mas também provoca a sua deslocação para a frente. No decurso de uma operação normal, não se deve empurrar a placa compactadora PCX 17/50A mas permitir que esta se desloque ao seu próprio ritmo.

A velocidade de deslocação será determinada pelas condições da superfície que está a ser compactada. Se esta superfície está num declive, dever-se-á tomar muito cuidado no controlo da direcção de deslocação da placa compactadora PCX 17/50A. Se necessário, usar um cabo apropriado para prender a um ponto baixo no chassis da placa compactadora e arranjar um ajudante para segurar o peso desta. Trabalhar a subir e a descer no declive nunca transversalmente.

- Operar a placa compactadora pela superfície de forma organizada até obter a compactação requerida.

Quando é necessário compactar várias camadas diferentes, umas em cima das outras, compactar individualmente cada uma delas.

AVISO

Antes de operar a máquina ou realizar qualquer operação de manutenção, DEVERÁ LER e ESTUDAR este manual.

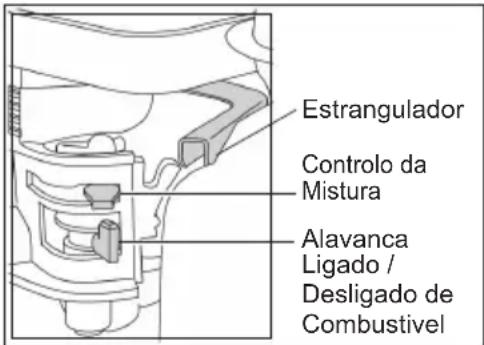

Honda GX120 & GX160

1. Abra a torneira de combustível, deslocando a alavanca de combustível ON/OFF (ligado/desligado) totalmente para a direita.
2. Se estiver a arrancar com o motor frio, LIGUE o controlo da mistura, deslocando a alavanca de controlo da mistura totalmente para a esquerda. Se estiver a rearrancar com o motor quente, normalmente não é necessário o controlo da mistura; no entanto, caso o motor tenha arrefecido consideravelmente, poderá ser necessário um controlo da mistura parcial.
3. Rode o interruptor ON/OFF (ligado/desligado) do motor no sentido horário para a posição 'I'.
4. Coloque o estrangulador na posição de funcionamento ao ralenti, deslocando a alavanca do estrangulador totalmente para a direita. Não arranque o motor com o estrangulador totalmente aberto, uma vez que o compactador começará a vibrar assim que o motor arrancar.

Estrangulador Controlo da Mistura Alavanca Ligado / Desligado de Combustivel

1. Segurando firmemente o punho de controlo com uma mão, agarre o punho da ignição de recuo com a outra. Puxe a ignição de recuo até sentir resistência do motor, depois deixe a ignição regressar à posição inicial.

2. Tendo o cuidado de não puxar totalmente o cabo da ignição, puxe vigorosamente o punho da ignição.

3. Repita até o motor arrancar.

4. Assim que o motor arrancar, mova gradualmente a alavanca de comando da mistura para a posição OFF (desligado), deslocando-a para a direita.

5. Se, ao cabo de várias tentativas, o motor não arrancar, siga o guia de resolução de problemas na página 34.

6. Para parar o motor, coloque o estrangulador em funcionamento ao ralenti e rode o interruptor ON/OFF (ligado/desligado) do motor no sentido anti-horário para a posição '0'.

7. Desligue o combustível.

Problema Causa Solução
Motor no arranca.	Falta de combustivel.	Abra o tampão de combustive.
		Encha o depósito de combustivel.
	Motor desligado Ligue o motor.
	Vela de ignição obstruida de vela. Limpie e acerte novamente a folga.
	Motor frio. Feche a controlo da mistura.
	Motor afogado.	Honda, abra o controlo da mistura abra completamente o estrangulador, puxe a ignição de recuo 5 vezes, depois repita o procedimento de arranque.
Motor ainda não vai começar	Falha Grave Contacte o agente de assistência local.
A unidade não vibra.	Velocidade do motor demasiado baixa. Acerta a velocidade do motor para rápido.
	Cinta de transmissão frouxa. Ajuste a tensão da cinta.
	Filtro de ar obstruído.	Limpe ou substitua o filtro de ar.
	Falha de transmissão.	Contacte o agente de assistência local.
	Falha do vibrador.	Contacte o agente de assistência local.
Asfalto adere à placa..	Falto de lubricación.	Use un sistema de rociado de agua.
Superfície betuminosa a descamar (laminação)	Compactação excessiva.	Retire e volte a assentar.
Baixa velocidade de deslocação. (afundamento da placa)	Espessura da camada demasiado profunda,	Retire algum do material.
	Teor de humidade demasiado.	Retireo material e ajuste.

Manutenção

As Placas Compactadoras da gama PCX 17/50A da Altrad Belle foram concebidas para trabalharem sem problemas durante muitos anos. Recomenda-se que todas as reparações e trabalhos de manutenção de vulto sejam executados por um representante autorizado da Altrad Belle. Utilizar sempre peças de substituição genuínas da Altrad Belle (o uso de peças “não-originais” poderá anular a garantia).

Antes de efectuar qualquer trabalho de manutenção na máquina, dever-se-á desligar o motor e retirar o cachimbo da vela de ignição.

Colocar sempre a placa compactadora PCX 17/50A em solo nivelado para assegurar uma leitura correcta dos níveis de fluidos. Só utilizar os óleos recomendados (consulte a tabela abaixo).

Trabalho em tempo de rodagem

Quando a placa compactadora nova é utilizada pela primeira vez, o óleo do motor tem de ser mudado depois do período inicial de rodagem (consultar o manual do motor para informação detalhada). O óleo da caixa do veio do vibrador deve ser mudado depois das 100 primeiras horas de utilização e depois em cada 500 horas de trabalho. Para detalhes sobre a mudança de óleo da caixa do veio do vibrador, consultar a secção "Vibrador".

A tensão da correia de transmissão deve ser verificada em cada 4 horas de utilização.

Mantenimiento de rutina		Acada 4 Horas	Primeiro mês / 20 Horas	3 Meses / 50 Horas	6 Meses / 100 Horas
Oleo do motor	Verifi que o Nivel	√
	Cambio		√		√
Filtro de Ar	Chequear estado / Limpiar		√		√
	Substituir conforme necessário. / Cada 12 mês
Vela de ignição Cambio					√
Cinta Transmissão Aumente a Tensão		√ √	√

Tipo de óleo/Combustível e quantidade - Tipo de vela de ignição

	Tipo de Oleo	Quantidade (Litros)	Tipo Combustível	Capacidade (Litros)	Tipo de vela de ignição	Folga do electrodo (mm)
Motor a Gasolina Honda GX120	S.A.E. 10W 30 0.6 Sem Chumbo 2.5				BM6ES or BPR6ES	0.7 - 0.8
Motor a Gasolina Honda GX160	S.A.E. 10W 30 0.6 Sem Chumbo 3.6				BM6ES or BPR6ES	0.6 - 0.7
Vibrador	S.A.E. 10W 40 0.3 N/A N/A N/A N/A

Unidade do Vibrador.

Retire o bujão completo com a vedação, verifique se o nível de óleo chega até à rosca inferior no orifício do bujão de óleo. Ateste como for necessário com o óleo correcto (consulte a tabela).

1. Coloque o punho botão de bloqueio para prender a trava Punho e fechamento da alça.
2. Uma vez que o identificador é travada no lugar, solte o kit de roda e deslizar por baixo da placa de base.
3. Com o punho ainda preso no lugar, a máquina está agora pronta para ser transportada utilizando o kit de roda.

Garantia

O seu novo compactador de placas de direcção única “PCX” da Altrad Belle apresenta uma garantia para o comprador original durante um período de um ano (12 meses) a partir da data efectiva de compra. A garantia da Altrad Belle é contra defeitos de concepção, materiais e mão-deobra.

Os seguintes pontos não são cobertos pela garantia da Altrad Belle:

1. Danos causados por abuso, uso indevido, quedas ou outros danos semelhantes causados por ou como resultado de incumprimento das instruções de montagem, operação ou manutenção do utilizador.
2. Alterações, adições ou reparações realizadas por pessoal exterior à Altrad Belle ou aos seus agentes autorizados.
3. Custos de transporte ou expedição de e para a Altrad Belle ou seus agentes autorizados para reparação ou avaliação por conta de uma reclamação com base na garantia relativa a qualquer máquina.
4. Custos de material e/ou mão-de-obra para renovar, reparar ou substituir componentes devido a desgaste e usura normais.

Os seguintes componentes não estão cobertos pela garantia.

• Cinta(s) de transmissão
- Filtro de ar do motor
• Vela de ignição do motor

A Altrad Belle e/ou os seus agentes autorizados, directores, empregados ou seguradores não serão considerados responsáveis por danos, perdas ou despesas, consequentes ou outros, relativos ou devido a incapacidade de usar a máquina para qualquer fi nalidade.

Reclamações de Garantia

Todas as reclamações de garantia deverão ser primeiramente dirigidas ao Altrad Belle, por telefone, fax, E-mail ou por escrito.

Para reclamações de garantia:

Telephone: [phone] Fax: [phone] Email : [e-mail]

Escreva para:

Altrad Belle Departamento de Garantias,

Sheen, Nr. Buxton

Derbyshire

SK17 0EU

Inglaterra

Seguindo o compromisso que assumiu para ser mais ecológica e respeitadora do ambiente, a ALTRAD Belle acaba de lançar o registo online da Garantia. Para aceder à página de registo do website, utilize o seguinte endereço:-

http://www.bellegroup.com/index.php?p=warranty_registration

Em alternativa, também pode digitalizar o Código QR (código de resposta rápida) com o seu smartphone para aceder à página de registo.

Tampão Vedante Nível Normal Extremidade inferior da rosca do parafuso

Vibroseade

AAP (asmeninês apsaugos priemonês)
