BELLE PCX 1750A - Vibrationsplatta Lescha - Gratis bruksanvisning och manual

Produkttyp	Vibrationsplatta
Varumärke	Lescha (Altrad Belle)
Modell	BELLE PCX 1750A
Arbetsbredd	500 mm
Längd (i drift)	960 mm
Höjd (i drift)	975 mm
Längd (vid förvaring)	1025 mm
Höjd (vid förvaring)	685 mm
Vikt (med bevattningssats och hjul, version GX120)	89 kg
Vikt (med bevattningssats och hjul, version GX160)	90 kg
Motor	Honda GX120 (3,0 kW / 4,0 hk) eller Honda GX160 (4,4 kW / 5,5 hk)
Centrifugalkraft	15 kN
Vibrationsfrekvens	85 Hz
Maximal körhastighet	24 m/min
Packningskraft	485 kg/m²
Ljudeffektnivå	105 dB(A)
Överförd vibration (3 axlar)	2,7 m/s²
Bränsletankens kapacitet (GX120)	2,5 L
Bränsletankens kapacitet (GX160)	3,6 L
Motoroljetyp	SAE 10W30
Motoroljemängd	0,6 L
Vibratoroljetyp	SAE 10W40
Vibratoroljemängd	0,3 L
Tändstift	BM6ES eller BPR6ES (avstånd 0,7-0,8 mm)
Drivmedel	Blyfri bensin
Rutinunderhåll	Kontrollera nivåer, rengöra luftfilter, justera rem
Säkerhet	Använd personlig skyddsutrustning, stoppa motorn före underhåll, använd inte inomhus
Reservdelar tillgängliga	Rem, luftfilter, tändstift, koppling

Vanliga frågor - BELLE PCX 1750A Lescha

Vad är motoreffekten för BELLE PCX 1750A?

Vibrationsplattan finns med två Honda-motorer: GX120 (3,0 kW / 4,0 hk) eller GX160 (4,4 kW / 5,5 hk).

Hur startar man vibrationsplattan?

Öppna bränslekranen, använd choken om motorn är kall, vrid start/stopp-knappen till 'I', ställ in gaspedalen på tomgång, dra sedan i startsnöret tills motorn går. Skjut sedan tillbaka choken gradvis.

Vilken olja ska användas till motorn och vibratorn?

För motorn: SAE 10W30 (0,6 L). För vibratorn: SAE 10W40 (0,3 L).

Hur ofta ska vibratoroljan bytas?

Det första oljebytet görs efter 100 driftstimmar, därefter var 500:e timme.

Vad gör jag om motorn inte startar?

Kontrollera att det finns bränsle, att kranen är öppen, att tändningen är på, att tändstiftet inte är sotigt. Om motorn är dränkt, öppna choken och dra startsnöret med full gas.

Hur justerar man remspänningen?

Remspänningen ska kontrolleras var 4:e timme. Se avsnittet 'Underhåll' i bruksanvisningen för proceduren, eller kontakta en auktoriserad tekniker.

Vilken personlig skyddsutrustning är obligatorisk för denna vibrationsplatta?

Det är obligatoriskt att bära säkerhetsskor, hörselskydd, skyddsglasögon och handskar.

Kan man använda vibrationsplattan inomhus?

Nej, avgaserna är giftiga. Använd alltid utomhus eller i ett mycket väl ventilerat utrymme.

Hur transporterar man vibrationsplattan?

Använd transporthjulssatsen och lås handtaget. Vid lyft, fäst stroppar endast i avsedd lyftpunkt. Låt aldrig motorn vara igång under transport.

Vad gör jag om asfalten fastnar på plattan?

Använd vattenbevattningssystemet för att smörja plattan och förhindra att asfalten fastnar.

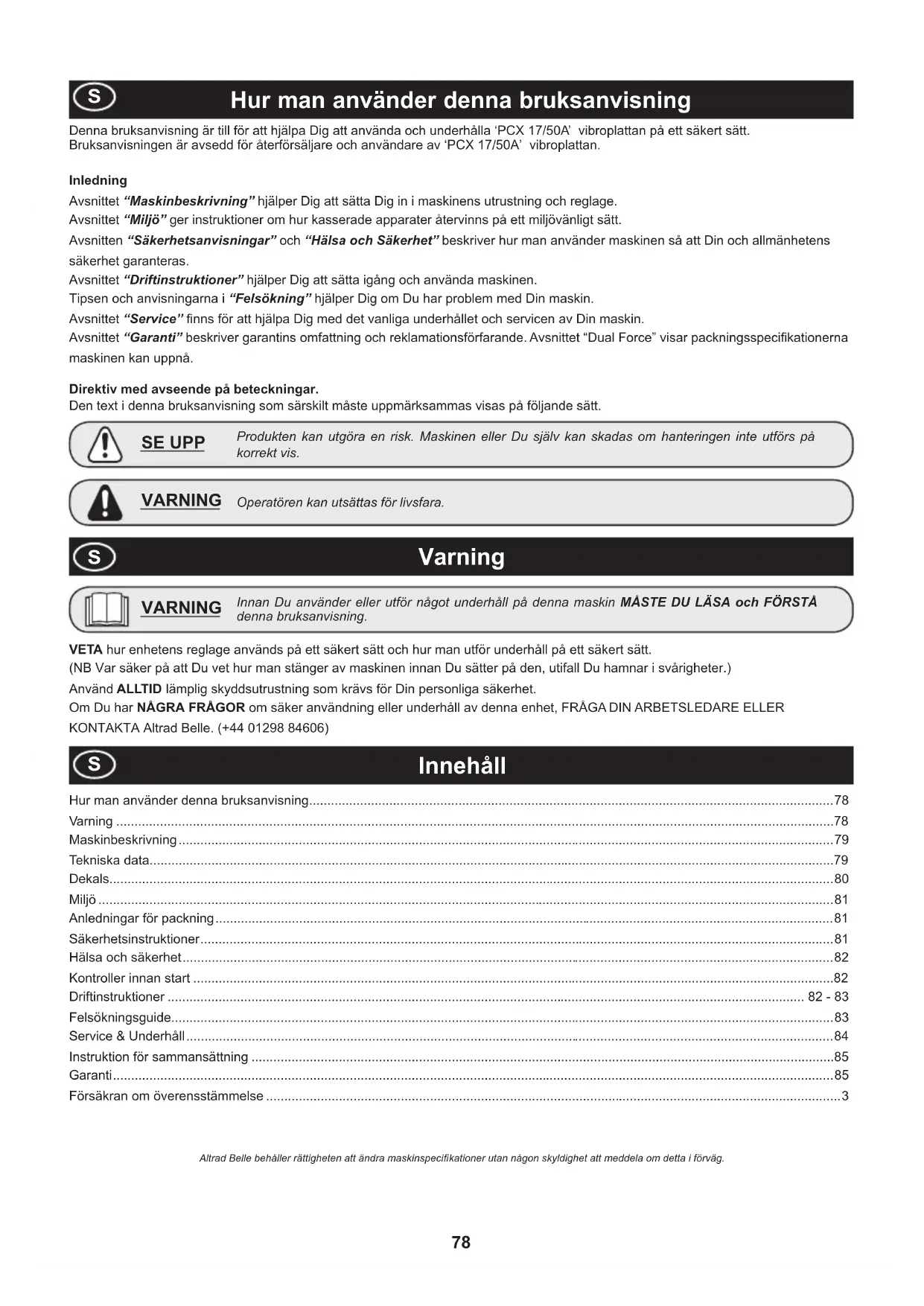

BRUKSANVISNING BELLE PCX 1750A Lescha

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att om den produkt som beskrivs i detta intyg är köpt från en auktoriserad Belle-återförsäljare inom EEG, överensstämmer med följande EEG-direktiv: 2006/42/CE (Detta direktiv ersätter direktiv 98/37/EG), Elektromagnetisk kompatibilitet 2004/108/CE (ändrat genom direktiv 89/336/EEG, 92/31/EEG och 93/68 EEG). Avfall från elektriska och elektroniska produkter (WEEE) 2002/96/CE, lågspänningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Buller följa direktiv 2000/14/EG bilaga VI och 2005/88/EG till maskiner enligt artikel 12 anmälda organet är AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritannien. Buller Tekniska filer innehas av Ray Neilson på Belle Group Huvudkontor adress som anges ovan.

Plats av Förklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum av Förklaring - 2016

Denna bruksanvisning är till för att hjälpa Dig att använda och underhålla 'PCX 17/50A' vibroplattan på ett säkert sätt. Bruksanvisningen är avsedd för återförsäljare och användare av 'PCX 17/50A' vibroplattan.

Inledning

Avsnittet "Maskinbeskrivning" hjälper Dig att sätta Dig in i maskinens utrustning och reglage.

Avsnittet "Miljö" ger instruktioner om hur kasserade apparater återvinns på ett miljövänligt sätt.

Avsnitten "Säkerhetsanvisningar" och "Hälsa och Säkerhet" beskriver hur man använder maskinen så att Din och allmänhetens säkerhet garanteras.

Avsnittet "Driftinstruktioner" hjälper Dig att sätta igång och använda maskinen.

Tipsen och anvisningarna i "Felsökning" hjälper Dig om Du har problem med Din maskin.

Avsnittet "Service" finns för att hjälpa Dig med det vanliga underhållet och servicen av Din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsförfarande. Avsnittet "Dual Force" visar packningsspecifikationerna maskinen kan uppnå.

Direktiv med avseende på beteckningar.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt.

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

Operatören kan utsättas för livsfara.

Varning

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet.

Om Du har NÅGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER

KONTAKTA Altrad Belle. ([phone])

Innehåll

Hur man använder denna bruksanvisning....78

Varning 78

Maskinbeskrivning....79

Tekniska data....79

Dekals....80

Miljö....81

Anledningar för packning....81

Säkerhetsinstruktioner....81

Hälsa och säkerhet 82

Kontroller innan start 82

Driftinstruktioner 82 - 83

Felsökningsguide....83

Service & Underhåll 84

Instruktion för sammansättning 85

Garanti....85

Försäkran om överensstämmelse 3

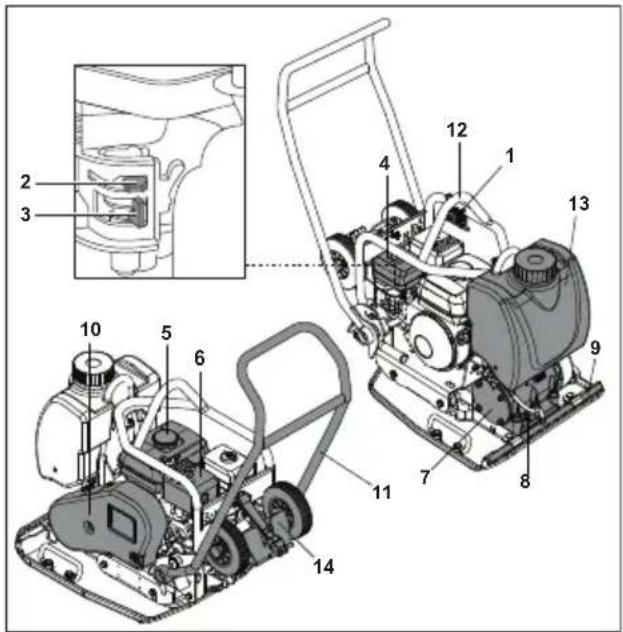

Maskinbeskrivning

1. Throttle Lever,
2. Chokereglage,
3. Bränslereglage ON/OFF,
4. Luft filter kåpa,
5. Bränsletank,
6. Avgasrör,
7. Vibratorenhet,
8. Oilnivästicka,
9. Fäste för vattentank,
10. Remskydd,
11. Manöverhandtag,
12. Lyftram,
13. Vattentank,
14. Transporthjul

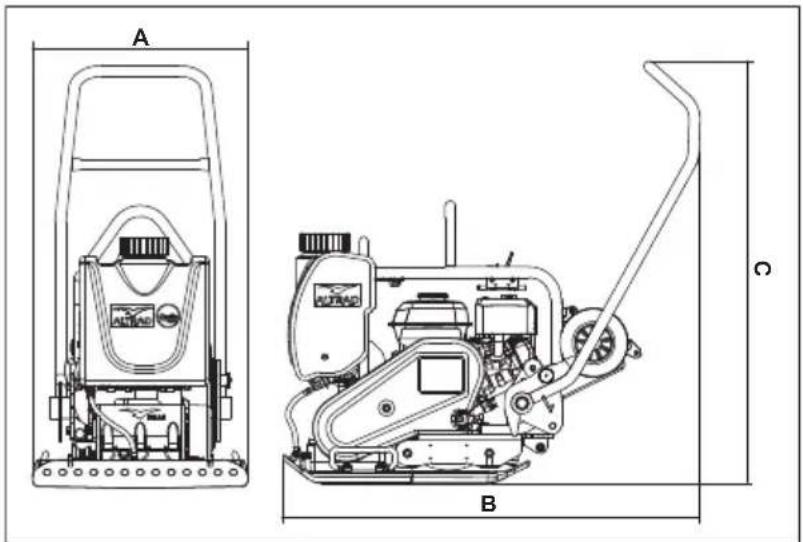

Tekniske Data

Modell Honda GX120 Honda GX160
A - Bredd (mm) 500 500
B - Längd - Drift (mm) 960 960
C - Höjd - Drift (mm) 975 975
Längd - Förvaring (mm)	1025	1025
Höjd - Förvaring (mm)	685 685
Motor	Honda GX120	Honda GX160
Motoreffekt (Hp/kW)	4.0/3.0 @ 3800rpm	5.5/4.4 @ 3800rpm
* Vikt (kg)	89	90
Vibrationskraft (kN)	15	15
Frekvens (Hz)	85	85
Förflyttningshastighet (m/min)	24	24
Packningskraft (kg/m2)	485 485
** 3 Axelvibration (m/sec2)	2.7	2.7
Ljudeffektsnivå (dB(A))	105 105

* vikten inkluderar vattentank (delarna 13 och 14 i beskrivningen)
** Miniminivä enligt EN500 Part 4.

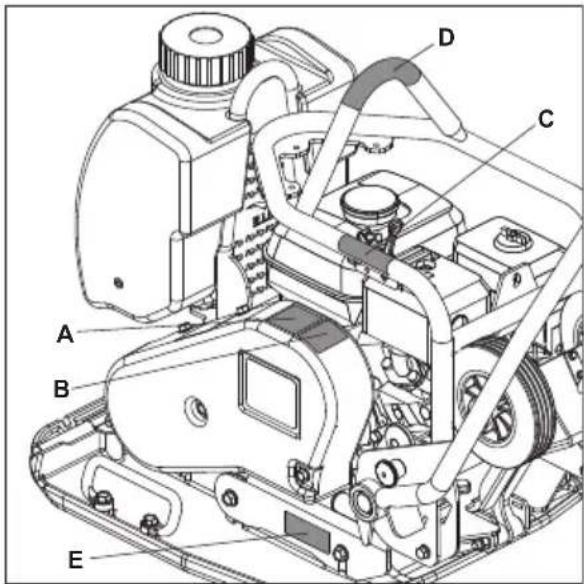

A B C

A. Säkerhetsdekal.
B. Ljudnivå Dekal
C. Motorvarv Dekal.
D. Lyftpunkt Dekal.
E. Hjulkit Montering Dekal

Läs
bruksanvisningen.

Använd
skyddsskor

Använd
hörselskydd

Använd skydds- glasögon

B - Ljudnivå dekal (800/99951)

Maskinens ljudnivå vid drift är 105 dB(A).

C - Motorvarv dekal

Högt motorvarvtal Lågt motorvarvtal

D - Lyftpunkt dekal

Lyftpunkt

E - Hjulkit Montering Dekal (800/99420)

Se "Instruktion för sammansättning" i den här hemsidan för förklaring.

Säkert bortskaffande.

Instruktioner för miljöskydd.

Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning

Komponent Material
Manöverhandtag Stål
Bottenplatta Stål
Excentervikter Stål
Vibratorenhet Aluminium
Bensinmotorers hus Aluminium
Bensinmotorers käpor Syntetmaterial
Diverse delar Stål och Aluminium

Anledningar för packning

Jord, vilken har spritts ut eller nyligen fyllts, basskikt och fyllnadsskikt får mindre hålrum eller luftfickor om de inte packas, vilket leder till att ett eller fl er problem uppkommer.

1. Allt eftersom trafik går tvärs över ytan på ett opackat område, komprimeras materialet. Detta leder till sättningar i toppskiktet allt eftersom materialet fyller hålrummen.
2. En liknande situation inträffar med statisk belastning på opackade underlag. Belastningen (t.ex. en byggnad) sjunker.
3. Material med hålrum är mer mottagliga för genomsippring av vatten, vilket leder till erosion. Vatteninträngning kan dessutom orsaka att jorden expanderar vid frystemperaturer och ihopdragning under torra perioder. Expansion och ihopdragning är en betydande orsak till skador på byggnaders fundament vilket normalt leder till att strukturen behöver stöttas under.

Packning ökar materialets densitet och därigenom ökas dess belastningsförmåga. Reducerar lufthål och därigenom reduceras risken för sättningar, expansion och ihopdragning, på grund av inträngande vatten.

Säkerhetsinstruktioner

För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, vänligen läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är användarens ansvar att han/hon till fullo förstår hur utrustningen används på ett säkert sätt. Om Du är osäker gällande säkerheten och korrekt användning av PCX 17/50A vibroplatta, konsultera Din arbetsledare eller Altrad Belle.

SE UPP

Felaktigt underhåll kan vara förenat med fara. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

• Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning.
• Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avständ.
• Personlig SkyddsUtrustning (PSU) måste alltid bäras av användaren när utrustningen används (se Hälsa & Säkerhet).
• Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.
• Stäng alltid AV motorn innan transport, förflyttning inom arbetsplatsen eller underhåll.
  • Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.
• Avlägsna eller mixtra aldrig med några monterade skydd, de finns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG MASKINEN innan skyddet har ersatts eller reparerats.
• Använd inte maskinen när Du är sjuk, trött, eller om Du är påverkad av alkohol eller droger.

Bränslesäkerhet.

SE UPP

Bränsle är lättantändligt. Det kan orsaka personskador och egendomsskador. Stäng av motorn, släck all öppen eld och rök inte vid påfyllning av bränsletanken. Torka alltid upp eventuellt bränslespill.

• Innan påfyllning, stäng av motorn och låt den svalna.
• Vi påfyllning, RÖK INTE eller tillåt öppen eld inom området.
• Utspillt bränsle måste omedelbart tas om hand med användning av sand. Om Du spiller bränsle på kläderna, byt dem.
• Förvara bränsle i därför avsedda behållare borta ifrån värme- och gnistkällor.

Vibration

En viss vibration från maskinen överförs genom handtaget till användarens händer. Hänvisning till specifikationer och tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid.

PSU (Personlig SkyddsUtrustning).

Lämplig PSU måste bäras när denna utrustning används dvs. skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta (med anti-halk sulor för extra säkerhet). Använd kläder som är lämpliga för det arbete Du utför. Skydda alltid huden från kontakt med betongen.

Damm.

Packningsprocessen kan åstadkomma damm, vilket kan vara skadligt för Din hälsa. Använd alltid ett andningsskydd som är avpassat för den typ av damm som uppkommer.

Bränsle.

Svälj inte bränsle eller andas inte in bränsleångor och undvik hudkontakt. Skölj omedelbart bort bränslestänk. Om Du får bränsle i ögonen, skölj med mycket vatten och sök läkarvård så fort som möjligt.

Avgaser.

Använd inte din PCLX inomhus eller i ett slutet utrymme, säkerställ att arbetsområdet är tillräckligt ventilerat.

WARNING

Avgaserna som produceras av denna utrustning är mycket giftiga och kan vara dödliga!

Kontroller Innan Start

Följande besiktning innan start måste utföras varje gång innan arbetet påbörjas eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se avsnittet för underhåll för närmare instruktioner. Om några felaktigheter upptäcks, får inte PCX 17/50A användas innan felet har åtgärdats.

1. Besiktiga PCX 17/50A noggrant för tecken på skador. Säkerställ att remskyddet är fastsatt innan maskinen används.
2. Kontrollera slangar, påfyllningshål, avtappningspluggar och alla övriga områden för tecken på läckage. Åtgärda eventuella läckor innan användning.
3. Kontrollera oljenivån i motorn och fyll på om nödvändigt.
4. Kontrollera bränslenivån i motorn och fyll på om nödvändigt.
5. Kontrollera för bränsle- och oljeläckage.

Driftinstruktioner

• Ta vibroplattan till där den skall användas.

Där det är nödvändigt att använda en lyftanordning för att placera PCX 17/50A måste det säkerställas att lyftanordningen har en lämplig WLL (Working Load Limit) anpassad för PCX 17/50A vikt (se avsnitt Tekniska data eller maskinskylten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå PCX 17/50A.

• Lämna ALDRIG motorn igång under transport eller vid förflyttning av PCX 17/50A, även om det bara är ett kortare avständ.
• Efter att ha utfört kontrollerna listade i avsnittet "Innan start" kan Du starta motorn. Altrad Belle PCX 17/50A utbud av vibroplattor är utrustade med centrifugalkoppling, detta gör det möjligt att köra motorn på tomgång utan att vibratorn drivs. Allteftersom hastighet ökar griper kopplingen in och motorn kommer att driva vibratorn. För en riktig funktion skall hastigheten vara ställd på max.
• Ställ in gasreglaget på max. och använd manöverhandtaget för att styra och svänga PCX 17/50A.

Vibratorn får inte enbart bottenplattan att vibrera utan får även maskinen att flyttas framåt. Vid normal drift ska du inte behöva skjuta PCX 17/50A utan låta den förflytta sig i sin egen takt. Förflytningshastigheten bestäms av ytförhållandet för det som ska packas. Om ytan som skall packas är på en sluttning måste stor försiktighet iakttagas när maskinens körriktning ändras. Om nödvändigt, fäst ett lämpligt rep på en låg punkt i PCX 17/50A stomme för att göra det möjligt för en hantlangare att ta upp en del av maskinens vikt. Arbeta uppåt och nedåt på sluttningen, inte tvärs över.

- Arbeta PCX 17/50A över ytan i ett organiserat mönster tills önskad packning uppnås.

När ett flertal lager av olika material skall packas ovanpå varandra, packa var och ett av lagren individuellt.

Driftinstruktioner

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÄSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

Honda GX120 & GX160

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF reglage helt till höger.

2. Om motorns startas kall, ställ choken till ON genom att flytta chokereglaget helt till vänster. Vid start av varm motor krävs som regel inte choke, dock, om motorn har svalnat något kan choken delvis behövas.

3. Vrid motorns ON / OFF kontakt medurs till läge 'I'.

4. Ställ in gasen i tomgångsläget genom att flytta gasreglaget helt till höger. Starta inte motorn på full gas eftersom vibroplattan då vibrerar så snart motorn startas.

5. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra. Dra i starchandtaget till motstånd känns, låt därefter startern gå tillbaka.

6. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt.

7. Upprepa tills motorn tänder.

8. Efter att motorn startat, ställ chokereglaget gradvis mot OFF-läget genom att flytta det till höger.

9. Om motorn inte startar efter ett flertal försök, följ felsökningsguiden på sida 69.

10. För att stänga av motorn, ställ in gasen i tomgångsläget och vrid motorns ON / OFF kontakt moturs till läge '0'.

11. Stäng bränslekranen.

Gasreglage Chokereglage Bränsle ON/OFF

Felsökningsguide

Problem Orsak Åtgärd
Il motore non parte.	Inget bränsle.	Öppna bränslekranen.
		Fyll bränsletanken.
	Motorns strömbrytare i läge off. Sätt på motorns strömbrytare.
	Tändstift smutsigt Rengör och återställ elektrodavständ.
	Motorn kall. Stäng choken.
	Motorn fl ödad.	Honda, öppen choke, helt öppen gas, dra i starchandtaget tills motorn tänder.
Motorn startar fortfarande inte.	Allvarligt fel Kontakta återförsäljare eller Altrad Belle.
Enheten vibrerar inte.	Motorvarvet för långsamt. Ställ motorns hastighetsreglage för hög hastighet.
	Drivremsspänningen slapp. Justera remspänning
	Luftfiltret igensatt.	Rengör eller byt luftfilter.
	Drivningsfel Kontakta återförsäljare eller Altrad Belle.
	Vibratorfel. Kontakta återförsäljare eller Altrad Belle.
Asfalt fastnar på plattan.	För lite smörjning.	Använd vattensprutningsanordning.
Bituminös yta flagar (skiktar).	Överpackning.	Avlägsna och lägg om.
Låg förflyttningshastighet (plattan sjunker).	För djupt lager.	Avlägsna en del av materialet.
	Fukthalten för hög eller för låg.	Avlägsna materialet och justera.

Underhåll

Altrad Belle “PCX 17/50A” utbud är designat för att ge många års problemfri funktion. Vi rekommenderar att en av Altrad Belle godkänd återförsäljare utför alla större underhålls- och reparationsarbeten. Använd alltid original Altrad Belle utbytesdelar, användning av “piratdelar” kan komma att upphäva Din garanti.

Innan något underhåll utförs på maskinen, stäng av motorn och avlägsna tändkabeln från tändstiftet.

Placera alltid PCX 17/50A-maskinen på ett jämnt underlag för att garanterat kunna avläsa korrekta vätskenivåer. Använd enbart rekommenderade oljor (se tabellen nedan)

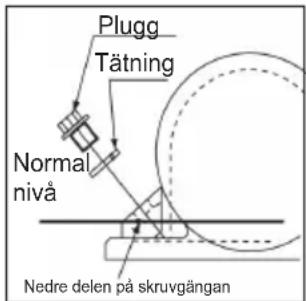

Inkörningsperiod

Efter att PCX 17/50A som ny har använts och inkörningsperioden är över, måste motoroljan bytas (se motorns bruksanvisning för alla detaljer). Oljan i vibratoraxelhuset måste bytas efter de första 100 drifttimmarna, och därefter var 500:e drifttimme. För detaljer om oljebyte i vibratoraxelhuset, se "Vibratorenhet".

Remspänningen skall kontrolleras efter 4 timmars användning.

Rutinmässigt underhåll		efter 4 första timmar	första månaden / 20t	3 månader / 50t	6 månader / 100t
Motorolja	Kontrollera nivån	√
	Byt		√		√
LuftFilter	Kontrollera tillständ / Rengör		√		√
	Byt om nödvändigt / Var 12:e månad
Tändstift Byt					√
Drivrem Spänning		√ √ √

Olja/Bränsle Typ & Mängd – Tändstift Typ

	Oljetyp	Mängd (Liter)	Bränsle typ	Mängd (Liter)	Tändstift typ	Elektrodavständ (mm)
Bensin Motor Honda GX120	S.A.E. 10W 30 0.6	Senza Piombo 2.5			BM6ES or BPR6ES	0.7 - 0.8
Bensin Motor Honda GX160	S.A.E. 10W 30 0.6	Senza Piombo 3.6			BM6ES or BPR6ES	0.6 - 0.7
Vibrator	S.A.E. 10W 40 0.3	N/A N/A N/A N/A

Plugg Tätning Normal nivå Nedre delen på skruvgängan

Vibratorenhet.

Avlägsna pluggen tillsammans med tätningen, kontrollera att oljenivån när nedersta delen på oljeplugghålets gängning. Fyll på om nödvändigt med korrekt olja (se tabell).

1. Vrid handtaget låsknoppen att engagera handtaget Spärr och lås handtaget.
2. När handtaget är låst på plats, släpper hjulkit och glida under bottenplattan.
3. Med handtaget fortfarande läst på plats, är maskinen nu redo att transporteras med hjulsats.

Garanti

Din nya Altrad Belle "PCX 17/50A" envägs vibroplatta garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet. Altrad Belle garantin är emot brister i design, material och tillverkningsfel.

Följande täcks inte av Altrad Belle garantin:

1. Skador orsakade av bristfälligt underhåll, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av underlåtelse att följa monterings-, bruks-, användar- eller underhållsinstruktioner.
2. Ändringar, ombyggnader eller reparationer utförda av annan än Altrad Belle eller dess godkända ombud.
3. Transport- eller fraktkostnader till och från Altrad Belle eller dess godkända representanter, för reparation eller utvärdering av garantianspråk på någon maskin.
4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin.

• Drivrem(mar)
  • Luftfi Iter till motor
  • Tändstift

Altrad Belle och/eller deras godkända ombud, chefer, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska först och främst ställas till Altrad Belle, antingen per telefon, fax, E-post eller brev.

För garantianspråk:

Tfn: [phone] Fax: [phone] E-post : [e-mail]

Skriv till:

För att göra ALTRAD Belle till ett grönare och miljövänligare val, erbjuder vi nu garantiregistrering via webb.

För att få tillgång till registreringssidan på vår webbsida, vänligen gå till följande adress:

http://www.bellegroup.com/index.php?p=warranty_registration

Alternativt kan du skanna den bifogade QR-koden (Quick Response Code) med din smartphone för att komma direkt till registreringssidan.
