Produkttyp	Reversibel vibrerande platta
Märke	Lescha (Belle Group)
Modell	BELLE RPC 30
Plåtbredd	400 mm (modell 30/40) eller 500 mm (modell 30/50)
Mått (L × B × H)	657 × 400/500 × 1265 mm
Vikt	Från 154 till 200 kg beroende på motor
Centrifugalkraft	30 kN
Vibrationsfrekvens	90 Hz
Maximal förflyttningshastighet	Över 23 m/min
Ljudnivå	108 dB(A)
Tillgängliga motorer	Bensin: Honda GX160 (5,5 hk), Robin EX17 (6 hk); Diesel: Hatz 1B20-6 (4,2 hk), Lombardini 15LD225 (4 hk)
Bränsle	Blyfri bensin eller diesel (beroende på motor)
Bensintankens kapacitet	3,6 L (bensinmotorer)
Dieseltankens kapacitet	2,5 L (Lombardini); se manual för Hatz
Motorolja	SAE 10W30; mängd: 0,6 L (Honda), 1,1 L (Robin), 0,9 L (Hatz), 0,8 L (Lombardini)
Växellådsolja	SAE 75W-90, 0,6 L
Hydraulolja	Shell Tellus 32 eller Fuchs Renolin MR520, 0,2 L
Koppling	Centrifugalkoppling
Styrning	Handtag med fram/back-omkastning
Säkerhet	Automatisk motorstopp om handtaget släpps; remskydd; lyftögla
Underhåll	Motoroljebyte var 50:e timme, luftfilter kontrolleras var 8:e timme, remspänning efter 4 timmars inkörning och därefter var 50:e timme
Reservdelar	Finns hos Belle Groups nätverk; använd originaldelar för att bevara garantin
Garanti	1 år (12 månader) för den ursprunglige köparen

Vanliga frågor - BELLE RPC 30 Lescha

Hur startar jag Honda-bensinmotorn?

Öppna bensinkranen, ställ choken på ON om motorn är kall, sätt på tändningen, dra sedan i startsnöret tills du känner motstånd och dra sedan snabbt. När den startat, stäng choken gradvis.

Vad gör jag om motorn inte startar?

Kontrollera bensinnivån och att kranen är öppen. Rengör tändstiftet om det är sotigt. Vid kallt väder, använd choken. Om problemet kvarstår, kontakta din återförsäljare eller Belle Group.

Vilken motorolja ska användas och hur ofta ska den bytas?

Använd SAE 10W30-olja. Byt efter de första 20 timmarnas inkörning, därefter var 50:e timme eller enligt motorhandboken. Kontrollera nivån före varje användning.

Hur justerar jag drivremmens spänning?

Ta bort kåpan, kontrollera att remmen buktar 10 till 15 mm i mitten mellan remskivorna. För att justera, lossa spännanordningens skruvar och skjut stödet till rätt spänning, dra sedan åt.

Hur går man tillväga för att byta hydraulolja?

Ställ maskinen vågrätt, ta bort påfyllningslocket, pumpa handtaget i backläge tills nivån sjunker, fyll sedan på till max. Upprepa tills du känner motstånd och handtaget låser sig i backläge.

Hur använder man vibrerande plattan på ett säkert sätt?

Bär skyddsutrustning (skyddsglasögon, handskar, hörselskydd, dammmask, skyddsskor). Använd den inte i slutna utrymmen på grund av giftiga avgaser. Stäng alltid av motorn före underhåll.

Hur lyfter och transporterar jag vibrerande plattan?

Använd den avsedda lyftöglan med kedjor eller band som är anpassade för vikten (158 till 200 kg). Lyft den aldrig ensam; be om hjälp eller använd lämplig lyftutrustning.

Vad gör jag vid bensin- eller oljeläckage?

Stäng omedelbart av motorn och låt den svalna. Rengör överskottet med sand eller absorbent. Kontrollera läckagets källa och byt ut skadade packningar eller slangar innan du använder maskinen igen.

Hur förvarar jag vibrerande plattan när den inte används?

Töm bränsletanken i en lämplig behållare. Rengör maskinen, förvara den på en torr och frostfri plats. Vid långtidsförvaring, byt även motoroljan.

Vilka är slitagedelarna och hur ofta ska de bytas?

Drivremmar, luftfilter och tändstift betraktas som förbrukningsartiklar. Kontrollera remmen var 50:e timme, luftfiltret var 8:e timme, och byt tändstiftet var 12:e månad eller enligt skick.

BRUKSANVISNING BELLE RPC 30 Lescha

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att en produkt beskriven i detta certifikat som köps från en godkänd Belle Group återförsäljare inom EU stämmer överens med följande EG-direktiv: 98/37/EG, 73/23/EG (ändrat genom 93/68/EEC), 89/336/EG (ändrat genom 92/31/EG), 93/68/EG och tillhörande harmoniserade standarder i tillämpliga fall. Buller nivån överensstämmer med Direktiv 2000/14/EC Bilaga VI gällande maskiner under artikel 12, den aviserade organisationen är AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Storbritannien. Teknisk dokumentation vad gäller test av maskiners ljud/bullernivå finns dokumenterad hos Belle-Groups huvudkontor i Sheen, England.

Hur man använder denna bruksanvisning

Denna bruksanvisning är till för att hjälpa Dig att använda och underhålla markvibratorn på ett säkert sätt. Bruksanvisningen är avsedd för återförsäljare och operatörer av markvibratorn.

Inledning

Avsnittet "Beskrivning av maskinen" hjälper Dig att sätta Dig in i maskinens utrustning och reglage.

Avsnittet "Miljö" ger instruktioner om hur kasserade apparater återvinns på ett miljövänligt sätt.

Avsnitten "Allmän säkerhet" och "Hälsa och säkerhet" beskriver hur maskinen används för att garantera Din och allmänhetens säkerhet.

Avsnittet "Start och Stopp" hjälper Dig med att starta och stoppa maskinen.

Tipsen och anvisningarna i "Felsökning" hjälper Dig om Du har problem med Din maskin.

Avsnittet "Service och underhåll" finns för att Hjälpa Dig med det vanliga underhållet och servicen av Din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsförfarandet.

Avsnittet "Försäkran om överensstämmelse" visar vilka standarder maskinen konstruerats efter.

Förklaringar gällande påpekanden.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt:

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

Operatören kan utsättas för livsfara.

Varning

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÄSTE DU LÄSA och FÖRSTÄ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet.

Om Du har NÅGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER KONTAKTA BELLE GROUP. ([phone])

Innehåll

Hur man använder denna bruksanvisning 78

Varning 78

Maskinbeskrivning 79

Tekniska data 79

Miljö 79

Allmän säkerhet 80

Hälsa och säkerhet 80

Kontroller innan start 80

Anledningar till att packa 81

Start och Stopp 81 - 82

Driftinstruktioner 82

Felsökningsguide 83

Service & Underhåll 83 - 85

Garanti 85

Försäkran om överensstämmelse ....3

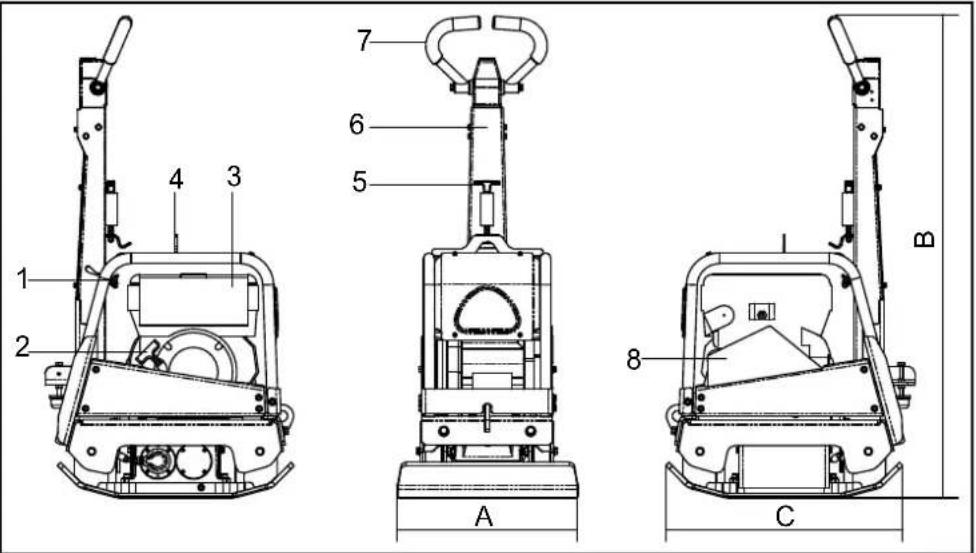

Maskinbeskrivning

1 2 3 4 5 6 7 8 A B C

1. Gasreglage.
2. Dragstartshandtag.
3. Bränsletank.
4. Lyftpunkt.
5. Spärrhandtag.
6. Framåt / Bakåt Manöverhandtag.
7. Huvudhandtag.
8. Remskydd.

Tekniska Data

Modell	30/40
A - Platta Bredd mm	400
B - Höjd mm	1265
C - Längd mm	657	657
Motor - Honda Bensin (Hp)	GX160 (5.5)
Motor - Robin Bensin (Hp)	EX17 (6)
Motor - Hatz Diesel (Hp)	1B20-6 (4.2)
Motor - Lombardini Diesel (Hp)	15LD225 (4)
Vikt - Honda Bensin Kg	158	186
Vikt - Robin Bensin Kg	154	186
Vikt - Hatz Diesel Kg	175	200
Vikt - Lombardini Diesel Kg	171	200
Centrifugalkraft kN	30	30
Frekvens Hz	90	90
Motor Varvtal - Honda	3400	3400
Motor Varvtal - Robin	3600	3600
Motor Varvtal - Hatz	3000	3000
Motor Varvtal - Lombardini	3000	3000
Maximal körhastighet m/min	>23	>23
Ljudeffekt (dB(A))	108	108

1265

* Minimum nivå till En500 Part 4

Miljö

Säkert bortskaffande.

Instruktioner för miljöskydd.

Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning.

Komponent Material
Handtag Stål
Frontkåpa HDPE
Huvudram Stål
Bottenplatta Stål
Handtag Polyuretanskum
Motor Aluminium
Flexibla monteringar Stål och gummi
Diverse delar Stål & Aluminium

S

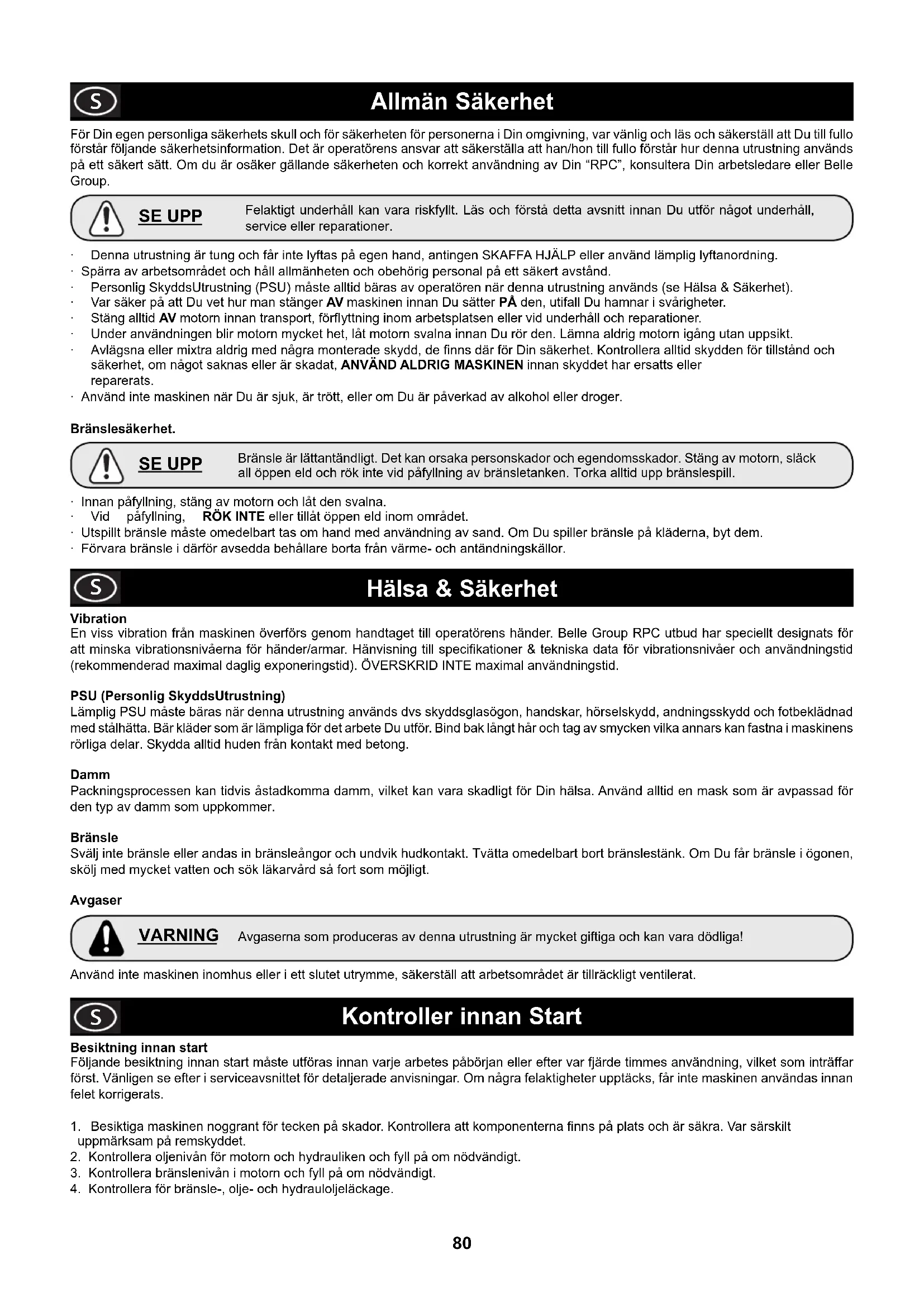

Allmän Säkerhet

För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, var vänlig och läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är operatörens ansvar att säkerställa att han/hon till fullo förstår hur denna utrustning används på ett säkert sätt. Om du är osäker gällande säkerheten och korrekt användning av Din "RPC", konsultera Din arbetsledare eller Belle Group.

SE UPP

Felaktigt underhåll kan vara riskfyllt. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning.
- Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avständ.
Personlig SkyddsUtrustning (PSU) måste alltid bäras av operatören när denna utrustning används (se Hälsa & Säkerhet).
- Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.
- Stäng alltid AV motorn innan transport, förflyttning inom arbetsplatsen eller vid underhåll och reparationer.
Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.
Avlägsna eller mixtra aldrig med några monterade skydd, de finns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG MASKINEN innan skyddet har ersatts eller reparerats.
- Använd inte maskinen när Du är sjuk, är trött, eller om Du är påverkad av alkohol eller droger.

Bränslesäkerhet.

SE UPP

Bränsle är lättantändligt. Det kan orsaka personskador och egendomsskador. Stäng av motorn, släck all öppen eld och rök inte vid påfyllning av bränsletanken. Torka alltid upp bränslespill.

• Innan påfyllning, stäng av motorn och låt den svalna.
• Vid påfyllning, RÖK INTE eller tillåt öppen eld inom området.
• Utspillt bränsle måste omedelbart tas om hand med användning av sand. Om Du spiller bränsle på kläderna, byt dem.
• Förvara bränsle i därför avsedda behållare borta från värme- och antändningskällor.

S

Hälsa & Säkerhet

Vibration

En viss vibration från maskinen överförs genom handtaget till operatörens händer. Belle Group RPC utbud har speciellt designats för att minska vibrationsnivåerna för händer/armar. Hänvisning till specifikationer & tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid.

PSU (Personlig SkyddsUtrustning)

Lämplig PSU måste bäras när denna utrustning används dvs skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta. Bär kläder som är lämpliga för det arbete Du utför. Bind bak långt hår och tag av smycken vilka annars kan fastna i maskinens rörliga delar. Skydda alltid huden från kontakt med betong.

Damm

Packningsprocessen kan tidvis åstadkomma damm, vilket kan vara skadligt för Din hälsa. Använd alltid en mask som är avpassad för den typ av damm som uppkommer.

Bränsle

Svälj inte bränsle eller andas in bränsleångor och undvik hudkontakt. Tvätta omedelbart bort bränslestänk. Om Du får bränsle i ögonen, skölj med mycket vatten och sök läkarvård så fort som möjligt.

Avgaser

WARNING

Avgaserna som produceras av denna utrustning är mycket giftiga och kan vara dödliga!

Använd inte maskinen inomhus eller i ett slutet utrymme, säkerställ att arbetsområdet är tillräckligt ventilerat.

S

Kontroller innan Start

Följande besiktning innan start måste utföras innan varje arbetes påbörjan eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se efter i serviceavsnittet för detaljerade anvisningar. Om några felaktigheter upptäcks, får inte maskinen användas innan felet korrigerats.

1. Besiktiga maskinen noggrant för tecken på skador. Kontrollera att komponenterna finns på plats och är säkra. Var särskilt uppmärksam på remskyddet.
2. Kontrollera oljenivån för motorn och hydrauliken och fyll på om nödvändigt.
3. Kontrollera bränslenivån i motorn och fyll på om nödvändigt.
4. Kontrollera för bränsle-, olje- och hydrauloljeläckage.

Anledningar till att packa

Jord, som har spritts ut eller nyfyllts, basskikt och matjord, får samtliga mindre hålrum eller luftfickor vilka, om de inte packas, kommer att leda till ett eller fl era uppkommande problem.

1. Allteftersom trafik går över en opackad yta komprimeras materialet. Detta leder till att ytan sätter sig allteftersom materialet fyller ut hålrum.
2. En liknande situation uppkommer med statisk belastning på opackad mark. Belastningen (t.ex. en byggnad) sjunker.
3. Material med håligheter är mer mottagliga för genomsippring av vatten, vilket leder till erosion. Vattenintrång kan även orsaka att jord expanderar vid temperaturer under noll och drar ihop sig under torra perioder. Expansion och ihopdragning är de största orsakerna till att husgrunder skadas och leder normalt till att strukturen behöver förstärkas.

Packning ökar materialens densitet och därigenom ökar dess belastningsförmåga. Reducerar lufthåligheter och därigenom reduceras risken för sättningar, expansion och ihopdragning på grund av inträngande vatten.

Start och Stopp

Honda Bensinmotor

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF kran helt till höger.
2. Vid start av kall motor, ställ choken i läge ON genom att dra chokereglaget helt till vänster. Vid start av varm motor behövs oftast inte choken, emellertid, om motorn har svalnat till en del, kan choken delvis vara nödvändig.
3. Vrid motorns ON / OFF brytare medurs till läget "I".
4. Ställ gasen i tomgångsläget genom att fl ytta gasreglaget helt till höger. Starta inte motorn på full gas eftersom maskinen kommer att vibrera så snart motorn startats.
5. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra. Dra i starchandtaget till motständ känns, låt sedan starten gå tillbaka.
6. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt.
7. Upprepa tills motorn tänder.
8. Efter att motorn startat, ställ chokereglaget gradvis mot OFF-läget genom att fl ytta det till höger.
9. Om motorn inte startar efter ett fl ertal försök, följ felsökningsguiden.
10. För att stoppa motorn, ställ gasen i tomgångsläge och vrid motorns ON / OFF brytare moturs till läge "0".
11. Stäng bensinkranen.

Gasreglage Chokereglage Bränsle ON/OFF

Hatz Dieselmotor

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF kran helt till höger.
2. Ställ motorns varvtalsregleringsspak för start.
3. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra handen. Dra i starchandtaget till motständ känns, låt sedan starten återgå.
4. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt med bägge händerna.
5. Upprepa denna procedur tills motorn tänder.
6. Om motorn inte startar efter ett fl ertal försök. Följ felsökningsguiden.
7. För att stänga av motorn, ställ in gasen i tomgångsläget, tryck och håll sedan den röda stoppknappen inne tills motorn stannar.

Stop 1/2 Start

Robin EX 17 Bensinmotor

1. Öppna bränslekranen.
2. Vrid STOPP BRYTAREN till läget "I" (ON)
3. Ställ varvtalsregleringsspaken på 1/3 av sträckan mot läget för högsta hastighet.
4. Stäng chokereglaget.

- om motorn är kall och omgivningstemperaturen är låg, stäng chokereglaget helt - om motorn är varm och omgivningstemperaturen är hög, öppna chokereglaget till hälften, eller håll det helt öppet.

1. Dra i starchandtaget till motständ känns. Detta är "kompressions" punkten. Återför handtaget till sin ursprungliga position och dra snabbt och bestämt. Dra inte ut snöret helt. Efter att motorn startat, låt starchandtaget återgå till sin ursprungliga position medan Du fortfarande håller i det.
2. Efter att motorn startats, öppna chokereglaget gradvis genom att vrida det och slutligen håll det helt öppet. Öppna inte chokereglaget helt direkt när motorn är kall och omgivningstemperaturen är låg, då kan motorn stanna.
3. För att stanna motorn, ställ varvtalsregleringsspaken vid ett lågt hastighetsläge och låt motorn gå vid låg hastighet under 1 till 2 minuter innan stopp.
4. Vrid STOPP BRYTAREN moturs till läget "0" (OFF)
5. Stäng bränslekranen.
6. Dra sakta i starchandtaget och återför handtaget till sin ursprungliga position när motständ känns. Detta är nödvändigt för att förebygga att fuktig luft utifrån tränger in i förbränningskammaren

S

Start och Stopp

Lombardini 15LD 440 Dieselmotor

1. Säkerställ att gasreglaget är vid 50% av maximalt varvtal (halvvägs mellan MIN och MAX)
2. Ta ett stadigt grepp i starchandtaget och dra snöret försiktigt tills det är helt utdraget. Låt snöret dra sig helt tillbaka. Starta motorn genom att kraftfullt dra i repet.
3. Upprepa tills motorn tänder.

4. Låt motorn gå på tomgång i 5 minuter.

5. Om motorn inte startar efter ett fl ertal försök, konsultera motorns manual som levererades tillsammans med maskinen.

SE UPP: Under de första 50 användningstimmarna, överskrid inte 70% av maximal märkeffekt.

1. För att stänga av motorn, ställ in gasreglaget i läge STOPP tills motorn stannar.

Ta maskinen dit där den ska användas.

Där det är nödvändigt att lyfta utrustningen för att placera maskinen, kontrollera att lyftanordningen har en WLL (arbetsbelastningsgräns) som är avpassad för maskinens vikt (se avsnittet Tekniska data eller maskinskylten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå maskinen.

- Efter att ha utfört kontrollerna listade i avsnittet "innan start" kan Du starta motorn.

Belle Group's "RPC" utbud av markvibratorer är utrustade med centrifugalkoppling, detta möjliggör för motorn att köras på tomgång utan att växellådan drivs.

Allt eftersom hastigheten ökar griper kopplingen in och motorn kommer att driva växellådan. För en riktig funktion skall motorns varvtal vara ställt på max.

Sätt gasreglaget på max. och använd manöverhandtaget för att rikta och styra eller vrida maskinen.

Manöverhandtaget är konstruerat så att om det används i läget för att backa och operatören av någon anledning släpper det, fl yttas handtaget automatiskt till framåtläget.

Detta är en viktig säkerhetsegenskap som maskinen har.

Under normal operation ska Du inte behöva skjuta maskinen utan låta den förfi ytta sig i sin egen takt.

Förfi yttningshastigheten bestäms av förhållandet för den yta som ska packas.

Var uppmärksam vid arbete med maskinen gåendes bakåt. Säkerställ att det inte förekommer några hinder eller risk för att snubbla vid arbete med maskinen gåendes bakåt.

Om ytan som ska packas sluttar måste största försiktighet iakttagas vid manövreringen.

Om nödvändigt, använd ett lämpligt rep fäst till maskinen vid en låg punkt på chassit för att ta upp en del av maskinens vikt. Arbeta uppåt och nedåt på sluttningar, inte tvärs över.

- Kör med maskinen i ett ordnat mönster tills önskad packning uppnås.

När det är ett antal olika lager som ska packas ovanpå varandra, packa varje lager för sig.

För att stoppa packningsvibrationen, ställ gasen i tomgångsläge. För att stanna motorn hänvisas till relevant start / stopp procedur.

Felsökningsguide

Problem	Orsak Åtgård
Motorn startar inte. Inget bränsle. Öppna bränslekranen.Fyll bränsletanken.Motorns strömbrytare i läge off. Sätt på motorns strömbrytare.Tändstift smutsigt. Rengör och återställ elektrodavständ.Motorn kall. Stäng choken.Motorn fl ödad. Honda, öppen choke, helt öppetgasreglage, drag i handstarten tills motorn tänder.Hatz, fl ytta varvtalsregleringsspaken till stopp, drag i handstarten 5 gånger upprepa sedan proceduren.
Motorn startar fortfarande inte.	Större fel.	Kontakta återförsäljare eller Belle Group.
Enheten rör sig inte.Drivremspänning lös.Sliten eller skadad kopplingDrivningsfel.	Motorvarvet för långsamt.	Ställ motorns varvtalsregleringsspak i läget hög.
	Justera remspänningen
	Luftfiltret igensatt.	Rengör eller byt ut luftfilter.
	Reparera eller byt ut om nödvändigt.
	Kontakta återförsäljare eller Belle Group.
	Växellådan krånglar.	Kontakta återförsäljare eller Belle Group.
Hastigheten framåt för långsam.	För mycket olja i hydraulikhuvudet.	Sänk oljans nivå.
	Fel inställning av styrsystem. Kontakta återförsäljare eller Belle Group.
Hastigheten bakåt för långsam.Fel inställning av styrsystem.	För lite olja i hydraulikhuvudet.	Fyll på och lufta systemet.
	Luft i styrsystemet.	Lufta styrsystemet.
	Kontakta återförsäljare eller Belle Group.
Förlust av hydraulojia.Defekt hydraulslang.Kolvtätning i växellåda defekt.	Anslutningarna läcker.	Täta om anslutningarna.
	Byt slang.
	Kontakta återförsäljare eller Belle Group.
Maskinen arbetar oregelbundet.	Stötdämparna skadade.	Byt ut alla fyra dämparna.

Service & Underhåll

Belle Group's "RPC" utbud av reversibla markvibratorer är designade för att ge många års problemfri funktion. Emellertid är det viktigt att det enkla regelbundna underhållet som finns listat i detta avsnitt utförs. Vi rekommenderar att en av Belle Group godkänd återförsäljare utför allt större underhåll och större reparationer. Använd alltid original Belle Group utbytesdelar, användning av "piratdelar" kan komma att upphäva Din garanti.

Innan något underhåll utförs på maskinen, stäng av motorn. Vid arbete med en dieselmotor, säkerställ att stoppknappen är i avstängt läge.

Placera alltid maskinen på ett jämnt underlag för att garanterat kunna avläsa korrekta vätskenivåer.

Använd endast rekommenderade oljor (se tabell på följande sida).

Inkörningsperiod

Efter att maskinen som ny har använts och inkörningsperioden är över, måste motoroljan bytas (se efter i motorns bruksanvisning för alla detaljer). Remspänningen skall kontrolleras efter 4 timmars användning.

Drivrem

Avlägsna remskyddet och kontrollera därefter remmens spänning genom att trycka lätt med fingret på remmens översida, i mitten mellan motorns drivning och växellådans remskiva. Remmen skall ge efter ungefär 10 till 15mm. Om remspänningen behöver justeras, lossa ställskruven på remspänningsanordningen och glid den åt höger. Efter inställning, återdra ställskruven och kontrollera remspänningen ytterliggare en gång. Slutligen, sätt tillbaka remskyddet och se till att det är korrekt och säkert monterat.

Rutinmässigt underhåll Var 8e Första månaden 150 250h 500h				Timme		/
Motorolja	Kontrollera nivå				√
	Byt			√		√
Luftfilter	Kontrollera tillständ/Rengör			√
	Byt om nödvändigt / Var 12:e månad
Växellådsolja	Byt						√
Drivrem	Spänning			√		√

Olje/Bränsle Typ & Mängd – Tändstift Typ

	Oljetyp	Mängd (Liter)	Bränsletyp	Rymd (Liter)	Tändstift typ	Elektrod Avständ (mm)
Bensin Motor Honda GX160	S.A.E. 10W 30	0.6	Blyfri	3.6	BM6ES o BPR6ES	0.6 - 0.7
Bensin Motor Robin EX17	S.A.E. 10W 30	1.1	Blyfri	3.6	NGK BR-6HS
Diesel Motor Hatz 1B20-6	S.A.E. 10W 30	0.9	Diesel (BS2869)	Hänvisning till Manual	NA	NA
Diesel Motor Lombardini 15LD225	S.A.E. 10W 30	0.8	Diesel (BS2869)	2.5	N/A	N/A

Oljetyp & Mängd

Komponent	Oljetyp	Honda	Robin	Hatz	Lombardini
Växellåda	S.A.E. 75W-90	0.6 Liter	0.6 Liter	0.6 Liter	0.6 Liter
Hydraulikmanövrering	Shell Tellus 32	0.2 Liter	0.2 Liter	0.2 Liter	0.2 Lirer
	Fuchs Renolin MR520	0.2 Liter	0.2 Liter	0.2 Liter	0.2 Liter

SE UPP

UNDER TIDEN MASKINEN KÖRS VID DENNA PROCEDUR, ÄR DET TILLRÅDLIGT ATT STÄLLA MASKINEN PÅ EN GUMMIMATTA ELLER MOTSVARANDE FÖR ATT ABSORBERA EN DEL AV VIBRATIONEN.

Luftning av hydraulsystemet

1. Maskinen skall vara I pa stabil grund
2. Ta bort toppskruven och fyll pump containern med olja. Stoppa när max pa indikatorn är nadd, vilket är niva
3. Pumpa langsamt kontrollhandtaget fram och tillbaka till dess att oljenivan sjunker
4. Fyll I mer olja för att kompensera den niva som sjunkit undan och till max niva i gen. Fortsätt att pumpa till dess att du finner motstand och tills dess att handtaget stannar I bakat gaende rikting
5. Fyll igen kontainern med olja till max niva
6. Skruva pa topskruven igen och testa maskinen

Service & Underhåll

Montering av manöverpumpen

1. Rengör husets insida noggrant med tryckluft. Kontrollera för repor i O-ringarnas banor och att inga skarpa kanter finns.
2. Pressa in bussningen i huset.
3. Smörj tätningsringen med hydraulolja och låt den glida på kuggstången (öppna sidan från kuggstången).
4. Smörj kuggstången med hydraulolja och låt den glida in i huset tills tätningsringen är i spåret, se till att kuggarna är rätt position. När tätningsringen är i spåret motsvarar detta rörelse framåt

SE UPP

Vid reverserande rörelse löper manöverhandtaget parallellt med huset i operatörens riktning.

1. Efter att kuggdrevet (utan O-ringar) smorts, sätt in det i huset och kuggstången. Kontrollera kuggstångens rörelse framåt och bakåt. (Se SE UPP).
2. Ta ut kuggdrevet och passa in de två O-ringarna, säkerställ att de inte är skadade.
3. Smörj kuggdrevet och O-ringar med hydraulolja och sätt försiktigt in dem i huset. Säkerställ att kuggstången är i rätt position och detta görs enklast vid bakåtrörelse.
4. Montera justerbrickan och läsringen. Det kan bli nödvändigt att trycka kuggdrevet från motsatt sida för att kunna montera dem.
5. Placera huset på fyllningssidan och montera O-ringarna mot bottenytan. LOCTITE seal 518 rekommenderas.
6. Montera hydraulanslutningen och Dowty-brickan med användning av LOCTITE 243.
7. Montera fästet och fi xera med 4 skruvar och brickor med användning av LOCTITE 243.
8. Fäst pluggskruven och brickan löst DRA INTE ÅT.

Garanti

Denna nya Belle Group "PCX" markvibrator garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet. Belle Group garantin omfattar brister i design, material och tillverkningsfel.

Följande täcks inte av Belle Group garantin:

1. Skador orsakade av vanskötsel, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av åsidosättande att följa monterings-, bruks-, användar- eller underhållsinstruktioner.
2. Ändringar, ombyggnader eller reparationer utförda av annan än Belle Group eller dess godkända ombud.
3. Transport- eller fraktkostnader till och från Belle Group eller dess godkända ombud, för reparation eller utvärdering av garantianspråk på någon maskin.
4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin.

• Drivremmar
• Luftfi Iter
  • Tändstift

Belle Group och/eller dess godkända ombud, arbetsledare, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska först och främst ställas till Belle Group, antingen per telefon, per fax, per E-post eller skriftligen.

För garantianspråk:
