Produkta tips	Apgriežamā vibrācijas plāksne
Zīmols	Lescha (Belle Group)
Modelis	BELLE RPC 30
Plāksnes platums	400 mm (modelis 30/40) vai 500 mm (modelis 30/50)
Izmēri (G × P × A)	657 × 400/500 × 1265 mm
Svars	No 154 līdz 200 kg atkarībā no dzinēja
Centrbēdzes spēks	30 kN
Vibrācijas frekvence	90 Hz
Maks. pārvietošanās ātrums	Vairāk nekā 23 m/min
Trokšņa līmenis	108 dB(A)
Pieejamie dzinēji	Benzīns: Honda GX160 (5,5 ZS), Robin EX17 (6 ZS); Dīzelis: Hatz 1B20-6 (4,2 ZS), Lombardini 15LD225 (4 ZS)
Degviela	Bezsvina benzīns vai dīzelis (atkarībā no dzinēja)
Benzīna tvertnes tilpums	3,6 L (benzīna dzinēji)
Dīzeļdegvielas tvertnes tilpums	2,5 L (Lombardini); skatīt rokasgrāmatu Hatz
Motoreļļa	SAE 10W30; daudzums: 0,6 L (Honda), 1,1 L (Robin), 0,9 L (Hatz), 0,8 L (Lombardini)
Pārnesumkārbas eļļa	SAE 75W-90, 0,6 L
Hidrauliskā eļļa	Shell Tellus 32 vai Fuchs Renolin MR520, 0,2 L
Sajūgs	Centrbēdzes
Vadības komanda	Rokturis ar priekšu/atpakaļgaitas pārslēgšanu
Drošība	Automātiska dzinēja apturēšana, ja atlaiž rokturi; siksnas aizsargvāks; pacelšanas cilpa
Apkope	Motoreļļas maiņa ik pēc 50 stundām, gaisa filtra pārbaude ik pēc 8 stundām, siksnas spriegojums pēc 4 stundu iestrādes un pēc tam ik pēc 50 stundām
Rezerves daļas	Pieejamas Belle Group tīklā; izmantojiet oriģinālās daļas, lai saglabātu garantiju
Garantija	1 gads (12 mēneši) sākotnējam pircējam

Bieži uzdotie jautājumi - BELLE RPC 30 Lescha

Kā iedarbināt Honda benzīna dzinēju?

Atveriet degvielas krānu, ieslēdziet aizdedzi, ja dzinējs ir auksts, iestatiet starteri uz ON, tad velciet palaišanas rokturi, līdz jūtat pretestību, tad strauji pavelciet. Kad iedarbināts, pakāpeniski aizveriet starteri.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet degvielas līmeni un krāna atvēršanu. Notīriet aizdedzes sveci, ja tā ir netīra. Aukstā laikā izmantojiet starteri. Ja problēma turpinās, sazinieties ar savu izplatītāju vai Belle Group.

Kādu motoreļļu izmantot un cik bieži to mainīt?

Izmantojiet SAE 10W30 eļļu. Nomainiet pēc pirmajām 20 iestrādes stundām, pēc tam ik pēc 50 stundām vai saskaņā ar dzinēja rokasgrāmatu. Pirms katras lietošanas pārbaudiet līmeni.

Kā noregulēt piedziņas siksnas spriegojumu?

Noņemiet vāku, pārbaudiet, vai siksna noliecas par 10 līdz 15 mm centrā starp skriemeļiem. Lai regulētu, atskrūvējiet spriegojuma ierīces skrūves un pabīdiet balstu līdz pareizajam spriegojumam, pēc tam pievelciet.

Kāda ir hidrauliskās sistēmas iztukšošanas procedūra?

Novietojiet mašīnu līdzenā vietā, noņemiet iepildes vāciņu, sūknējiet rokturi atpakaļgaitā, līdz līmenis pazeminās, pēc tam atkārtoti iepildiet līdz maksimumam. Atkārtojiet, līdz jūtat pretestību un rokturis bloķējas atpakaļgaitā.

Kā droši lietot vibrācijas plāksni?

Valkājiet aizsargaprīkojumu (brilles, cimdus, trokšņu slāpētāju, putekļu masku, drošības apavus). Neizmantojiet slēgtā telpā toksisko izplūdes gāzu dēļ. Pirms apkopes vienmēr izslēdziet dzinēju.

Kā pacelt un transportēt vibrācijas plāksni?

Izmantojiet paredzēto pacelšanas cilpu ar piemērotām ķēdēm vai siksnām, kas atbilst svaram (158 līdz 200 kg). Nekad neceliet viens; lūdziet palīdzību vai izmantojiet piemērotu pacelšanas aprīkojumu.

Ko darīt, ja ir benzīna vai eļļas noplūde?

Nekavējoties izslēdziet dzinēju un ļaujiet atdzist. Notīriet lieko ar smiltīm vai absorbentu. Pārbaudiet noplūdes avotu un nomainiet bojātos blīvējumus vai šļūtenes pirms mašīnas atkārtotas lietošanas.

Kā uzglabāt vibrācijas plāksni, kad tā netiek lietota?

Iztukšojiet degvielas tvertni piemērotā traukā. Notīriet mašīnu, uzglabājiet to sausā un sala aizsargātā vietā. Ilgākam periodam iztukšojiet arī motoreļļu.

Kādas ir nolietojamās detaļas un to nomaiņas biežums?

Piedziņas siksnas, gaisa filtri un aizdedzes sveces ir patērējamie materiāli. Pārbaudiet siksnu ik pēc 50 stundām, gaisa filtru ik pēc 8 stundām un nomainiet aizdedzes sveci ik pēc 12 mēnešiem vai atbilstoši stāvoklim.

LIETOŠANAS INSTRUKCIJA BELLE RPC 30 Lescha

Mës, Belle Group Sheen UK, Nr. Buxton, Derbyshire, SK17 0EU, ar šo aplicinäm, ka šajā sertifikāta aprakstītais produkts ir iegādāts no autorizēta Belle Group piegādātāja Eiropas EEK un tas atbilst šādām EEK direktīvām: 98/37/EC (št direktīva ir sākotnējās mašīntehnikas direktīvas 89/392/EC konsolidācija), Elektromagnětiskās savienojamības direktīvai 89/336/EEC (ar grozījumiem 92/31/EEC un 93/68 EEC), Zema sprieguma direktīvai 73/23/EEC, BS EN ISO 12100-1:2003 mašīntehnikas drošības un saisītīie harmonizācijas standarti, kad piemērojami. Trokšņu emisija atbilst direktīvas 2000/14/EK VI pielikumam, attiecibā uz 12. pantā minētajām mašīnām informējoša institūcija ir AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, LIELBRITĀNIJA.

Tehniskā dokumentācija par iekārtu trokšņu līmeni glabājas Belle Grupas galvenajā birojā, kura adrese ir norādīta augšā.

Šī rokasgrāmata ir uzrakstīta, lai palīdzētu jums droši lietot un apkalpot plāksnes blieti.

Rokasgrāmata paredzēta plāksnes blietes dīleriem un lietotājiem.

Priekšvārds

Sadaļa „Ierīces apraksts” palīdz jums iepazīties ar ierīces uzbūvi un kontrolierīcēm.

Sadaļā „Vide” sniegti norādījumi, kā videi draudzīgā veidā nodrošināt nolietoto ierīču otrreizējo pārstrādi.

Sadaļās „Vispārējā drošība” un „Veselība un drošība” sniegti paskaidrojumi par ierīces lietošanu, lai nodrošinātu jūsu un apkārtējo cilvēku drošību.

„leslēgšanas un izslēgšanas procedūra” palīdz jums ieslēgt un izslēgt ierīci.

„Bojājumu izlabošana“ palīdz gadījumā, ja jums radušās problēmas saistībā ar ierīci.

Sadaļa “Serviss un Apkope” paredzēta, lai informētu jūs par vispārēju ierīces apkopi un labošanu.

Sadaļā „Garantija“ sniegta informācija par garantijas noteikumiem un prasību iesniegšanas procedūru.

Sadaļā „Atbilstības deklarācija” norādīti standarti, saskaņā ar kuriem ierīce izgatavota.

Norādījumi saistībā ar piezīmēm.

Rokasgrāmatā teksts, kam jāpievērš īpaša uzmanība, apzīmēts šādā veidā:

UZMANIBU

lespējams risks. Neievērojot norādījumus, ierīce var tikt bojāta vai jūs varat gūt savainojumus.

BRĪDINĀJUMS

Var tikt apdraudēta lietotāja dzīvība.

Brīdinājums

BRĪDINĀJUMS

Pirms lietojat ierīci vai veicat jebkādus apkopes darbus, JUMS JĀIZLASA un JĀIELĀGO šī rokasgrāmata.

JĀZINA, kā droši lietot ierīces vadības elementus un veikt drošu apkopi.

(NB: Pirms ierīces ieslēgšanas vienmēr pārliecinieties, ka zināt, kā to izslēgt, gadījumā, ja rastos sarežģijumi.)

VIENMĚR valkājiet vai izmantojiet atbilstošu drošības aprīkojumu, kas nepieciešams jūsu aizsardzībai.

Ja jums ir KADI JAUTAJUMI par šīs ierīces drošu lietošanu vai apkopi, VAICAJIET DARBU VADITAJAM VAI SAZINIETIES AR BELLE GROUP.

Saturs

Kā izmantot šo rokasgrāmatu....126

Bridinajums....126

lerices apraksts 127

Tehniskie dati 127

Vide 127

Drošības Instrukcijas....128

Veselība un drošība 128

Pārbaudes pirms darba sākšanas 128

Blietēšanas pamatojums....129

leslēgšanas un izslēgšanas procedūra 129 - 130

Lietošanas norādījumi....130

Bojājumu izlabošana 131

Serviss un apkope 131 - 133

Garantija....133

Atbilstības deklarācija 4

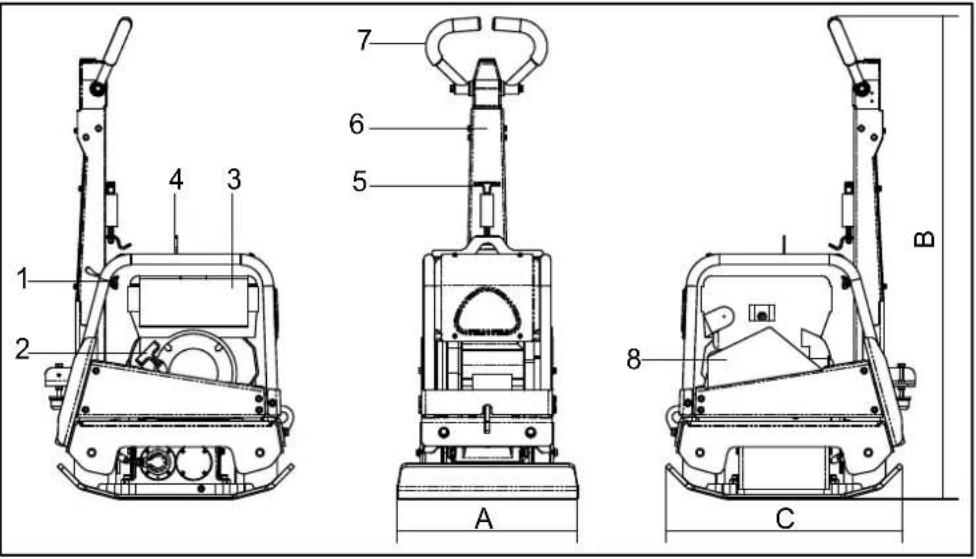

1. Drosele svira.
2. Atsitiena startera rokturis.
3. Degvielas tvertne
4. Pacelšanas punkts.
5. Roktura atlaišanas aizbīdnis.
6. Kontroles svira kustibai uz priekšu/atpakal.
7. Galvenais rokturis.
8. Siksnas aizsargs.

Tehniskie dati

Modelis	30/40
A - Plāksnes platums mm	400
B - Augstums mm	1265
C - Garums mm	657
Motors - Honda Petrol (Hp)	GX160 (5.5)
Motors - Robin Petrol (Hp)	EX17 (6)
Motors - Hatz Diesel (Hp)	1B20-6 (4.2)
Motors - Lombardini Diesel (Hp)	15LD225 (4)
Svars - Honda Petrol Kg	158	186
Svars - Robin Petrol Kg	154	186
Svars - Hatz Diesel Kg	171	200
Svars - Lombardini Diesel Kg	171	200
Centrbēdzes spēks kN	30	30
Frekvence Hz	90	90
Dzinējs - lietv. apgriezieni minūtē - Honda	3400	3400
Dzinējs - lietv. apgriezieni minūtē - Robin	3600	3600
Dzinējs - lietv. apgriezieni minūtē - Hatz	3000	3000
Dzinējs - lietv. apgriezieni minūtē - L'dini	3000	3000
Maksimālais kustības ātrums m/min	>23	>23
Skaņas jauda (dB(A))	108	108

* Minimālais līmenis saskaņā ar En500, 4. daļu

500

657

Vide

Droša iznīcināšana

Norādījumi vides aizsardzībai.

Ierīce satur vērtigus materiālus. Nolietoto ierīci un aksesuārus

nogādājiet uz atbilstošām otrreizējās pārstrādes vietām.

Komponents	Materiāls
Rokturis	Tērauds
Priekšējais pārsegs HDPE
Galvenais rāmis Tērauds
Pamatnes plāksne Tērauds
Rokturi	Poliuretāna
Motors	Alumīnijs
Elastīgās daļas Tērauds un gumija
Dažādas detaļas Tērauds un alumīnijs

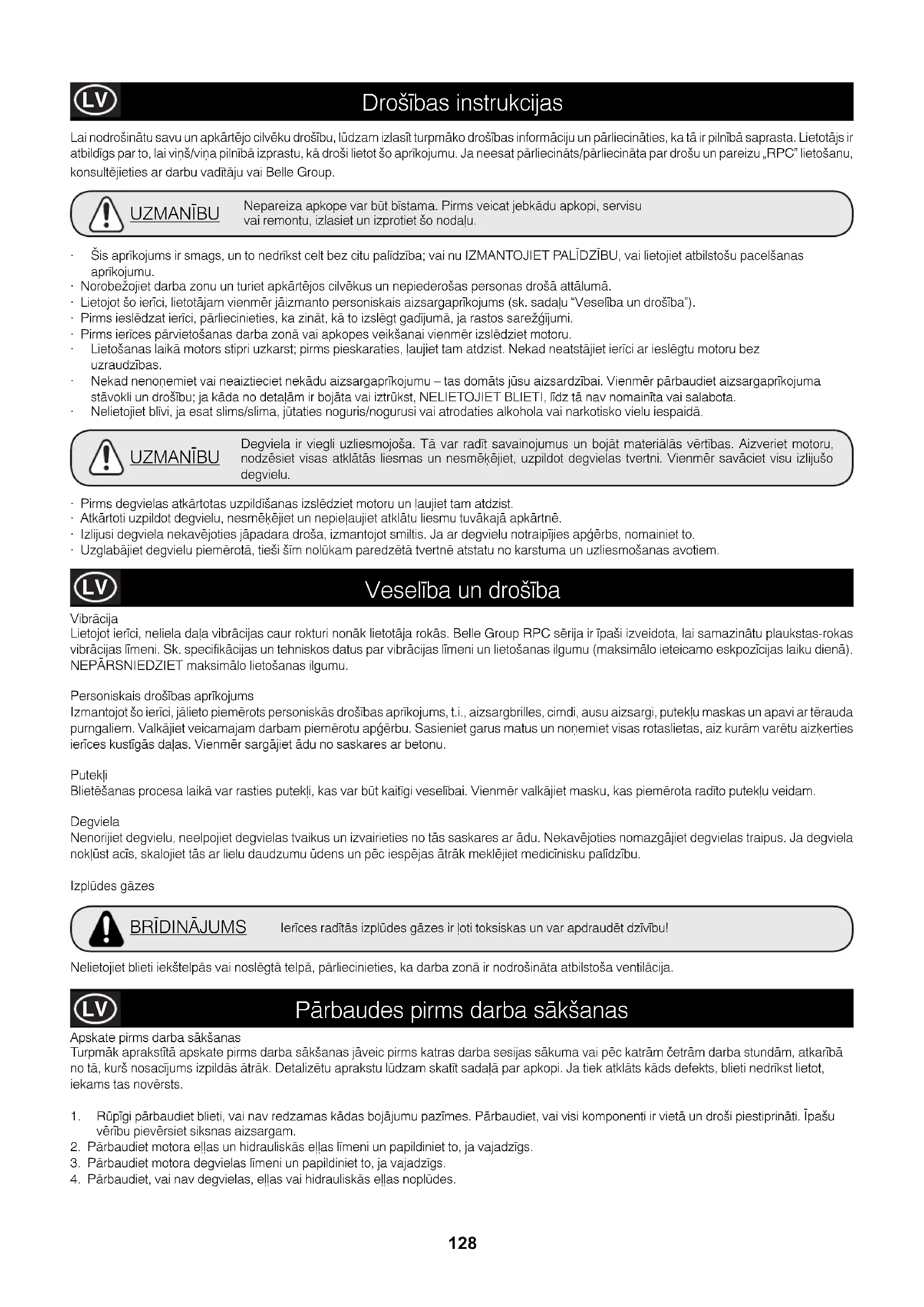

Lai nodrošinātu savu un apkārtējo cilvēku drošību, lūdzam izlasīt turpmāko drošības informāciju un pārliecināties, ka tā ir pilnībā saprasta. Lietotājs ir atbildīgs par to, lai viņš/viņa pilnībā izprastu, kā droši lietot šo aprīkojumu. Ja neesat pārliecināts/pārliecināta par drošu un pareizu „RPC” lietošanu, konsultējieties ar darbu vadītāju vai Belle Group.

UZMANIBU

Nepareiza apkope var būt bīstama. Pirms veicat jebkādu apkopi, servisu vai remontu, izlasiet un izprotiet šo nodalu.

Šis apríkojums ir smags, un to nedrīkst celt bez citu palīdzība; vai nu IZMANTOJIET PALĪDZĪBU, vai lietojiet atbilstošu pacelšanas apríkojumu.
- Norobežojiet darba zonu un turiet apkārtējos cilvēkus un nepiederošas personas drošā attālumā.
- Lietojot šo ierīci, lietotājam vienmēr jāizmanto personiskais aizsargaprikojums (sk. sadaļu “Veselība un drošība”).
- Pirms ieslēdzat ierīci, pārliecinieties, ka zināt, kā to izslēgt gadījumā, ja rastos sarežģijumi.
- Pirms ierīces pārvietošanas darba zonā vai apkopes veikšanai vienmēr izslēdziet motoru.
Lietošanas laikā motors stipri uzkarst; pirms pieskaraties, ľaujiet tam atdzist. Nekad neatstājiet ierīci ar ieslēgtu motoru bez uzraudzības.
Nekad nenonemiet vai neaiztieciet nekādu aizsargaprīkojumu – tas domāts jūsu aizsardzībai. Vienmēr pārbaudiet aizsargaprīkojuma stāvokli un drošību; ja kāda no detalām ir bojāta vai iztrūkst, NELIETOJIET BLIETI, līdz tā nav nomainīta vai salabota.
Nelietojiet blīvi, ja esat slims/slima, jūtaties noguris/nogurusi vai atrodaties alkohola vai narkotisko vielu iespaidā.

UZMANIBU

Degviela ir viegli uzliesmojoša. Tā var radīt savainojumus un bojāt materiālās vērtības. Aizveriet motoru, nodzēsiet visas atklātās liesmas un nesmēkējiet, uzpildot degvielas tvertni. Vienmēr savāciet visu izlijušo degvielu.

• Pirms degvielas atkārtotas uzpildīšanas izslēdziet motoru un laujiet tam atdzist.
• Atkārtoti uzpildot degvielu, nesmēkējiet un nepieļaujiet atklātu liesmu tuvākajā apkārtnē.
• Izlijusi degviela nekavējoties jāpadara droša, izmantojot smiltis. Ja ar degvielu notraipījies apgērbs, nomainiet to.
• Uzglabājiet degvielu piemērotā, tieši šīm nolūkam paredzētā tvertnē atstatu no karstuma un uzliesmošanas avotiem.

Veselība un drošība

Vibrācija

Lietojot ieriči, neliela daļa vibrācijas caur rokturi nonāk lietotāja rokās. Belle Group RPC sērija ir īpaši izveidota, lai samazinātu plaukstas-rokas vibrācijas līmeni. Sk. specifikācijas un tehniskos datus par vibrācijas līmeni un lietošanas ilgumu (maksimālo ieteicamo eskpozīcijas laiku dienā). NEPĀRSNIEDZIET maksimālo lietošanas ilgumu.

Personiskais drošības aprīkojums

Izmantojot šo ierīci, jālieto piemērots personiskās drošības aprīkojums, t.i., aizsargbrilles, cimdi, ausu aizsargi, putekļu maskas un apavi ar tērauda purngaliem. Valkājiet veicamajam darbam piemērotu apgērbu. Sasieniet garus matus un nonemiet visas rotaslietas, aiz kurām varētu aizkerties ierīces kustīgās daļas. Vienmēr sargājiet ādu no saskares ar betonu.

Putekli

Blietēšanas procesa laikā var rasties putekļi, kas var būt kaitīgi veselībai. Vienmēr valkājiet masku, kas piemērota radīto putekļu veidam.

Degviela

Nenorijiet degvielu, neelpojiet degvielas tvaikus un izvairieties no tãs saskares ar ādu. Nekavējoties nomazgājiet degvielas traipus. Ja degviela noklūst acīs, skalojiet tãs ar lielu daudzumu ūdens un pēc iespējas ātrāk meklējiet medicīnisku palīdzību.

Izplūdes gāzes

BRĪDINĀJUMS

Ierīces radītās izplūdes gāzes ir ľoti toksiskas un var apdraudēt dzīvību!

Nelietojiet blieti iekštelpās vai noslēgtā telpā, pārliecinieties, ka darba zonā ir nodrošināta atbilstoša ventilācija.

Pārbaudes pirms darba sākšanas

Apskate pirms darba sākšanas

Turpmāk aprakstītā apskate pirms darba sākšanas jāveic pirms katras darba sesijas sākuma vai pēc katrām četrām darba stundām, atkarībā no tā, kurš nosacijums izpildās ātrāk. Detalizētu aprakstu lūdzam skatīt sadalā par apkopi. Ja tiek atklāts kāds defekts, blieti nedrīkst lietot, iekams tas novērsts.

1. Rūpīgi pārbaudiet blieti, vai nav redzamas kādas bojājumu pazīmes. Pārbaudiet, vai visi komponenti ir vietā un droši piestiprināti. īpašu vērību pievērsiet siksnas aizsargam.
2. Pārbaudiet motora ellas un hidrauliskās ellas limeni un papildiniet to, ja vajadzīgs.
3. Pârbaudiet motora degvielas lîmeni un papildiniet to, ja vajadzîgs.
4. Pârbaudiet, vai nav degvielas, ellas vai hidrauliskâs ellas noplûdes.

Blietēšanas pamatojums

Aizskartā augsnē vai jaunos uzbērumos, pamatos vai asfalta pamatnē būs sīki gaisa burbulīši, kas, gadījumā, ja netiks sablietēti, izraisīs vienu vai vairākas problēmas.

1. Transportlidzekliem braucot pa virsmām ar nenoblietētu segumu, materiāls tiek saspiests. Tas izraisa virsējā materiāla nosēšanos, jo tas aizpilda poras.
2. Tas pats notiek nenoblietētas zemes statiskas noslodzes gadījumā. Slodzes izraisītājs (piem., ēka) iegrims.
3. Materiāli ar porām ir jutīgi pret ūdens sūcēm, kas izraisa eroziju. ūdens ieklūšana var aī izraisīt augsnes izplešanos salā un saraušanos sausumā. Izplešanās un saraušanās ir galvenais iemesls ēku pamatu bojājumiem un parasti tiek radīta struktūra, kam nepieciešami stiprinājumi.

Blietēšana palielina materiāla blīvumu, tādējādi uzlabojot tā slodzes izturību. Tā samazina gaisa poras un – līdz ar to – nosēšanās, izplešanās un saraušanās risku ūdens ieklūšanas dēļ.

leslēgšanas un izslēgšanas procedūra

Honda benzina motors

1. Atveriet degvielas krānu, pārvietojot degvielas ON/OFF slēdzi līdz galam uz labo pusi.
2. Ja tiek iedarbināts atdzisis motors, iestatiet aukstās palaišanas droseli pozicijā ON, pavelkot aukstās palaišanas droseles sviru līdz galam uz kreiso pusi. Ja tiek atkārtoti iedarbināts jau uzsilis motors, aukstās palaišanas drosele parasti nav nepieciešama, taču, ja motors ir daļēji atdzisis, var būt nepieciešama daļēja aukstās palaišanas droseles izmantošana.
3. Pārslēdziet motora ON/ OFF slēdzi pulkstenrādītāja virzienā pozīcijā "l".
4. Iestatiet droseli tukšgaită, pârvietojot droseles sviru lîdz galam uz labo pusi. Neiedarbiniet motoru, ja drosele iestațita uz pilniem apgriezieniem, jo, tiklîdz tiks iedarbināts motors, bliete sâks vibrët.
5. Ar vienu roku cieši turot ierīces rokturi, ar otru satveriet atsitiena startera rokturi. Pavelciet atsitiena starteri, līdz mazinās motora pretestība; pēc tam laujiet starterim atgriezties.
6. Cenšoties startera tauvu neizvilkt līdz galam, strauji pavelciet startera rokturi.
7. Atkārtojiet, līdz motors sāk darboties.
8. Kad motors pakāpeniski sāk darboties, iestatiet aukstās palaišanas droseles sviru pozīcijā OFF, pārvietojot to uz labo pusi.
9. Ja pēc vairākiem mēginājumiem motors nesāk darboties, rīkojieties, kā norādīts sadalā par bojājumu izlabošanu.
10. Lai apstādinātu motoru, iestatiet droseli tukšgaitā un pārslēdziet motora ON/ OFF slēdzi pretēji pulkstenrādītāja virzienam pozīcijā „0”.
11. Izslēdziet degvielas padevi.

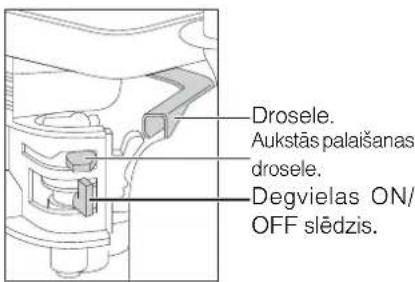

Drosele. Aukstās palaisanas drosele. Degvielas ON/ OFF slēdzis.

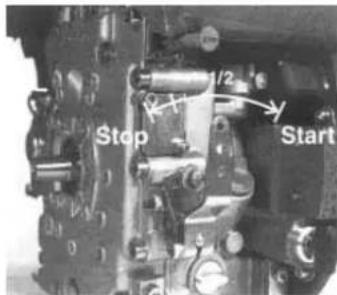

Hatz dizelmotors

1. Nodrošiniet degvielas padevi, pārvietojot degvielas ON/OFF slēdzi Ūdz galam uz labo pusi.
2. lestatiet motora ātruma kontroles ierīci sākuma pozīcijā.
3. Ar vienu roku cieši turot ierīces rokturi, ar otru satveriet atsitiena startera rokturi. Pavelciet atsitiena starteri, līdz mazinās motora pretestība; pēc tam laujiet starterim atgriezties.
4. Cenšoties startera tauvu neizvilkt līdz galam, ar abām rokām strauji pavelciet startera rokturi.
5. Atkārtojiet šo procedūru, līdz motors sāk darboties.
6. Ja pēc vairākiem mēginājumiem motors nesāk darboties, rīkojieties, kā norādīts sadalā par bojājumu izlabošanu.
7. Lai apstādinātu motoru, iestatiet droseli tukšgaitas režimā un pēc tam nospiediet un turiet sarkano izslēgšanas pogu, līdz motors pārstāj darboties.

Stop 1/2 Start

Robin EX 17 benzīna dzinējs

1. Atveriet degvielas krānu.
2. leslēdziet STOP SWITCH slēdzi pozīcijā „l” (ON (leslēgts))
3. leslēdziet ātruma kontroles sviru 1\3 augstākā ātruma pozīcijā.
4. Izslēdziet droseles sviru.

Ja dzinējs ir auksts vai apkārtējā gaisa temperatūra ir zema, aizveriet droseles sviru pilnībā.
- Ja dzinējs ir silts vai apkārtējā temperatūra ir augsta, atveriet droseles sviru līdz pusei vai turiet to pilnībā atvērtu.

1. Lênâm velciet startera rokturi, līdz sajūtat pretestību. Tas ir 'kompresijas' punkts. Novietojiet rokturi sākuma pozīcijā un strauji to pavelciet. Pēc dzinēja iedarbināšanas laujiet startera rokturim atgriezties sākuma pozīcijā.

2. Pēc dzinēja iedarbināšanas pakāpeniski atveriet droseli, ieslēdzot droseles sviru, un atstājiet to pilnībā atvērtu. Uzreiz pēc dzinēja iedarbināšanas, kamēr tas ir auksts vai apkārtējā temperatūra ir zema, neatveriet droseles sviru pilnībā, jo dzinējs var apstāties.

3. Lai izslēgtu dzinēju, novietojiet ātruma kontroles sviru zemāka ātruma pozīcijā un laujiet dzinējam pirms apturēšanas 1 līdz 2 minūtes darboties zemākā ātruma pozīcijā.
4. Pagrieziet STOP SWITCH slēdzi pulkstenrādītāja virzienā pozīcijā 'O' (OFF (Izslēgts)).
5. Aizveriet degvielas krānu.
6. Lēnām velciet startera rokturi. Kad jūtat pretestību, atgrieziet to sākuma pozīcijā. Šī darbība ir nepieciešama, lai novērstu mitrā gaisa ieklūšanu sadegšanas telpā no ārpuses.

leslēgšanas un izslēgšanas procedūra

Lombardini 15LD 440 dizejmotors

1. Raugieties, lai drosele būtu noregulēta uz 50% no maksimālā ātruma (vidū starp atzīmēm "MIN" un "MAX").

2. Stingri satveriet atsitiena startera rokturi un lēni pavelciet trosi, līdz tā ir maksimāli nostiepta. Laujiet trosei pilnībā virzīties atpakaj. ledarbiniet motoru, stingri pavelkot trosi.

3. Atkārtojiet šo procedūru, līdz motors sāk darboties.

4. Ja pēc vairākiem mēginājumiem motors nesāk darboties, skatiet motora lietotāja rokasgrāmatu, kas iekļauta ierīces komplektācijā.

5. Laujiet motoram 5 minūtes darboties tukšgaitā. UZMANĪBU: Pirmajās 50 lietošanas stundās nepārsniedziet 70% no maksimālās nomināljaudas.

6. Lai izsēgtu motoru, pārslēdziet droseles kontrolierīci pozīcijā STOP, līdz motors pārtrauc darboties.

Lietošanas norādījumi

• Pārvietojiet blieti uz vietu, kur tā nepieciešama. Ja blietes pārvietošanai nepieciešams izmantot pacelšanas aprīkojumu, pārliecinieties, ka pacelšanas ierīcei ir blietes svaram atbilstošs darba slodzes limits (sk. tehniskos datus uz ierīces datu plāksnītes). Piestipriniet piemērotas kēdes vai saites TIKAI pie pacelšanas punkta blietes augšdaļa.
• Kad veiktas sadalā “Pārbaudes pirms darba” uzskaitītās pārbaudes, varat iedarbināt motoru. Belle Group RPC sērijas blietes aprīkotas ar centrbēdzes sajūgu, kas lauj motoram darboties tukšgaitā, nedarbinot pārvadmehānismu. Motora ātrumam palielinoties, sajūgs saslēgsies un sāks darbināt pārvadmehānismu. Pareizai lietošanai motora ātrumam jābūt iestatītam uz maksimumu.
  Iestatiet droseli maksimālajā režīmā un izmantojiet kontroles rokturi, lai noteiktu virzienu un stūrētu vai pagrieztu blieti. Kontroles rokturis veidots tā, lai, lietojot to reversīvā režīmā un lietotājam jebkāda iemesla dēļ to atlaižot, rokturis automātiski pārslēgtos uz kustību uz priekšu. Tā ir būtiska ierīces drošības iezīme. Normālos lietošanas apstāklos jums nav jāspiež bliete, tikai jālauj tai pārvietoties ar savu svaru. Kustības ātrums būs atkarīgs no blietējamās virsmas stāvokla.

Lietojot blieti atpakalgaitā, jāievēro piesardzība. Lietojot ierīci atpakalgaitā, nodrošiniet, lai tās celā nebūtu škēršlu vai citu risku.

Ja blietējamā vieta atrodas slīpumā, īpaši rūpīgi jākontrolē blietes kustības virziens. Ja nepieciešams, izmantojiet piemērotu tauvu, kas piestiprināta pie blietes šasijas apakšējās dalās, lai palīgs varētu pārnemt dalu blietes masas. Strādājot slīpumā, virzieties un augšu un leju, nevis škērsām.

- Strādājiet ar blieti uz virsmas noteiktā kārtībā, līdz panākts vajadzīgais blīvējums. Ja nepieciešams sablīvēt vairākus dažādus slāņus vienu virs otra, blīvējiet katru slāni atseviški.

Lai izslēgtu blietes vibrāciju, iestatiet droseli tukšgaitā. Lai izslēgtu motoru, rīkojieties, kā aprakstīts punktā par ieslēgšanas/ izslēgšanas procedūru.

Bojājumu izlabošana

Problēma	Iemesls	Risinājums
Motoru nevar iedarbināt. Nav degvielas. Atveriet degvielas tvertni.
		Uzpildiet to
Motors ir izslēgts. Ieslēdziet motoru.
Aizsērējusi aizdedzes svece.	Notīriet sveces ievietošanas vietu un ievietojiet to atpakal.
Motors ir auksts. Aizveriet aukstās palaišanas droseli.
Motors ir pārplūdis. Honda: atveriet aukstās palaišanas droseli, pilnīgi atveriet droseli, paraujiet atsitiena starteri, līdz motors iedarbojas.
Hatz: pārvietojiet ātruma kontroslēdzi pozīcijā “Stop”, 5 reizes paraujiet atsitiena starteri, pēctam atkārtojiet iedarbināšanas		procedūru.
Motoru nevar iedarbināt. Būtisks defekts. Sazinieties ar agentu vai Belle Group.
Ierīce nepārvietojas. Pārāk mazs motora ātrums. Pārslēdziet motora ātrumakontroles ieriči uz ātrāku režimu.
Blokēts gaisa filtrs.	Nepietiekami nospriegotapiedziņas siksna.	Noregulējiet siksnas nospriegojumu.
Nolietots vai bojāts sajūgs.	Notīriet vai atjaunojiet gaisa filtru.
Piedziņas defekts.	Atkarībā no nepieciešamības salabojiet vai nomainiet to.
Pārvadmehānisma defekts.	Sazinieties ar agentu vai Belle Group.
	Sazinieties ar agentu vai Belle Group.
Pārāk lēna kustība uz priekšu	Pārāk daudz ellas hidrauliskāssistēmas augšdaļa.	Samaziniet ellas daudzumu.
Nepareizi noregulēta kontroles	sistēma. Sazinieties ar agentu vai Belle Group.
Pārāk lēna kustībaatpakalgaitā.	Nepietiekams ellas daudzumshidrauliskās sistēmas augšdaļa.	Uzpildiet ellu un atgaisojiet sistēmu.
Gaiss kontroles sistēmā.	Atgaisojiet kontroles sistēmu.
Nepareizi noregulēta kontroles	sistēma. Sazinieties ar agentu vai Belle Group.
Hidrauliskās ellas zudums.	Noplūde savienojumos.	Noslēdziet savienojumus.
Defektīva hidrauliskā šļūtene.	Nomainiet šļūteni.
	Defektīva virzuļa blīve pārvadmehānismā.	Sazinieties ar agentu vai Belle Group.
Neparasta ierīces darbība.	Bojāti prettrieciena stiprinājumi.	Nomainiet visus četrus stiprinājumus.

Serviss un apkope

Belle Group „RPC“ sērija paredzēta lietošanai bez problēmām daudzu gadu garumā. Tomēr ir svarīgi veikt regulāras vienkāršās apkopes, kā aprakstīts šajā sadaļā. leteicams, lai visas apjomīgākās apkopes un remontus veiktu sertificēts Belle Group dīleris. Vienmēr izmantojiet oriģinālās Belle Group rezerves daļas; ja tiek lietotas neoriģinālās daļas, garantija nav spēkā.

Pirms ierīcei tiek veikti jebkuri apkopes darbi, izslēdziet motoru. Ja strādājat ar ierīci, kurai ir dīzeļa motors, pārliecinieties, ka slēdzis “Stop” ir pozīcijā “Stop”.

Vienmēr novietojiet blieti uz řidzenas virsmas, lai nodrošinātu škīdruma līmeņu pareizu nolasīšanu. Izmantojiet tikai ražotāja ieteiktās ellas (sk. tabulu nākošajā lpp.).

Izmēgināšanas periods

Pirmoreiz lietojot jaunu blieti, motora ella jānomaina pēc pirmās izmēgināšanas (pilnīgu informāciju sk. motora ražotāja rokasgrāmatā). Siksnas nospriegojums jāpārbauda pēc 4 stundu lietošanas.

Piedziñas siksna

Nonemiet siksnas aizsargu un pârbaudiet siksnas nospriegojumu, ar pirkstu viegli uzspiežot uz siksnas augšejäs daļas tuvu vidum starp motora pievadu un pârvadmehānisma blokam. Siksnai jāizliecas par aptuveni 10-15 mm. Ja siksnas nospriegojums jāpielāgo, atskrūvējiet iestatīšanas skrūvi uz siksnas nospriegojuma ierīces un paslidiniet to uz labo pusi. Kad nospriegojums iestatīts, pievelciet iestatīšanas skrūvi un atkārtoti pârbaudiet siksnas nospriegojumu. Visbeidzot, uzlieciet atpakal siksnas aizsargu tā, lai tas būtu uzlikts pareizi un droši.

Standarta apkope		Ik pēc 8 stundām	Pirmajā mēnesī / 50 stundām	150 stundām	250 stundām	500 stundām
Motora ella	Pārbaudiet līmeni	√
	Nomainiet		√		√
Gaisa filtrs	Pārbaudiet stāvokli / Notīriet		√
	Nomainiet, kad nepieciešams/ Ik pēc 12 mēnešiem
Pārvadmehānisma ella	Nomainiet					√
Piedziņas siksna	Nospriegojums		√		√

Ellas / degvielas tips un daudzums - Aizdedzes sveces lente

	Ellas tips	Daudzums (litri)	Degvielas tips	Capacity (litri)	Aizdedzes sveces tips	Elektroda intervāls (mm)
Honda GX160	S.A.E. 10W 30	0.6	Bezsvina	3.6	BM6ES or BPR6ES	0.6 - 0.7
Robin EX17	S.A.E. 10W 30	1.1	Bezsvina	3.6	NGK BR-6HS
Hatz 1B20-6	S.A.E. 10W 30	0.9	Dīzelis (BS2869)	Sk. lietotāja rokasgrāmatu	N/A	N/A
Lombardini 15LD225	S.A.E. 10W 30	0.8	Dīzelis (BS2869)	2.5	N/A	N/A

Ellas tips un daudzums

Komponents	Ellas tips	Honda	Robin	Hatz	Lombardini
Pārvadmehānisms	S.A.E. 75W-90	0.6 Litri	0.6 Litri	0.6 Litri	0.6 Litri
Hidrauliskā kontrole	Shell Tellus 32	0.2 Litri	0.2 Litri	0.2 Litri	0.2 Litri
	Fuchs Renolin MR520	0.2 Litri	0.2 Litri	0.2 Litri	0.2 Litri

UZMANIBU

KAMËR IERÏCE TIEK LIETOTA PROCEDÜRAS IETVAROS, IETEICAMS TO NOVIETOT UZ GUMIJAS VAI LÏDZÏGA MATERIÄLA PAKLÄJA, LAI AMORTIZÉTU ZINÄMU DAŁU VIBRÄCIJAS.

Hidrauliskās sistēmas ellošana

1. Pārliecinieties, vai ierīce ir nekustīga un novietota uz zemes.
2. Nonemiet piltuves vāciņu un piepildiet kontroles sūkņa galvu ar ellu. Pārtrauciet piepildīšanu, tiklīdz sasniegta galvā esošā maksimālā līmena atzīme.
3. Lēnām sūknējiet, pārvietojot kontroles rokturi no pozīcijas “kustība uz priekšu’ (‘Forward Motion’) pozīcijā ‘kustība atpakal’ (‘Reverse Motion’), līdz ellas līmenis kritas.
4. Atkal piepildiet kontroles sūkņa galvu līdz maksimālajam līmenim. Turpiniet kustināt rokturi, līdz jūtat pretestību un rokturis nofiksējas pozīcijā 'kustība atpakal'.
5. Atkal piepildiet kontroles sūkņa galvu līdz maksimālajam līmenim.
6. Vēlreiz piepildiet piltuves tapu un pārbaudiet ierīci.

Serviss un apkope

Kontroles sūkna montāža

1. Rūpīgi notīriet korpusa iekšpusi ar saspiestu gaisu. Pārbaudiet, vai uz O gredzenu slīdošajām atverēm nav skrāpējumu un vai nav asu malu.
2. Iespiediet iemavu korpusā.
3. Ieellojiet manšetes blīvi ar hidraulisko ellu un uzslidiniet to uz balsta (atvērtajai pusei jābūt vērstai prom no balsta).
4. Ieellojiet balstu ar hidraulisko ellu un ieslidiniet to korpusă, fidz manšetes blive atrodas iedobumă, pârliecinoties, ka zobiți ir pareiză pozicijă. Kad manšetes blive ir iedobumă, tas nozimë kustību uz priekšu.

UZMANIBU

Atpakalgaitā kontroles rokturi kustas paralēli korpusam lietotāja virzienā.

1. Pēc zobrata (bez O gredzeniem) ieellošanas ievietojiet to korpusā un balstā. Pārbaudiet balsta kustību no kustības uz priekšu uz kustību atpakal. (sk. UZMANĪBU).
2. Iznemiet zobratu un uzlieciet divus ) gredzenus, pārliecinoties, ka tie nav bojāti.
3. Ieellojiet zobratu un O gredzenus ar hidraulisko ellu un uzmanīgi ievietojiet korpusā. Pārliecinieties, ka balsts ir pareizā pozīcijā un ka tas
   ir visvieglākais, kas notiek kustība atpakal.
4. Uzlieciet paplāksni un savilcējgredzenu. Lai tos uzstādītu, var būt nepieciešams no otras puses piespiest zobratu.
5. Novietojiet korpusu uz pildvielas puses un uzlieciet O gredzenus uz apakšējās virsmas. leteicams izmantot LOCTITE seal 518.
6. Hidrauliskā savienotāja un Dowty uzgriežna montāža, izmantojot LOCTITE 243.
7. Samontējiet pamatni un nostipriniet ar 4 skrūvēm un uzgriežniem, izmantojot LOCTITE 243.
8. Valigi uzlieciet aizbăžna skrūvi un uzgriezni. NEPIEVELCIET.

Garantija

Jūsu jaunajai Belle Group "RPC" vienvirziena plāksnes blietei ir viena gada (12 mēnešu) garantija, kas tiek nodrošināta pirmajam pircējam, skaitot no iegādes dienas. Belle Group garantija ietver konstrukcijas un materiālu defektus, kā arī darbinieku vainas dēl radušos defektus.

Belle Group garantija neietver:

1. Defektus, ko radījusi nepareiza vai klūdaina ekspluatācija vai nomešana, vai citus līdzīgus defektus, ko radījusi montāžas, lietošanas vai apkopes norādījumu neievērošana.
2. Izmainas, papildinājumus vai remontus, ko veikušas citas personas, nevis Belle Group vai tās pilnvarotie agenti.
3. Izmaksas par transportēšanu vai nosūfīšanu uz no Belle Group vai tās pilnvarotajiem agentiem, lai veiktu jebkuras ierīces remontu vai novērtējumu saistībās ar garantijas pieprasījumu.
4. Materiālu un/vai darbaspēka izmaksas, lai atjaunotu, saremontētu vai nomainītu nolietotās detaļas.

Garantija neattiecas uz šādām detaļām:

Piedzinas siksnas
- Motora gaisa filtrs
- Motora aizdedzes svece

Belle Group un/vai tās pilnvarotie agenti, direktori, darbinieki vai apdrošinātāji nav atbildīgi par sekojošiem vai cietiem bojājumiem, zaudējumiem vai izdevumiem saistībā ar nespēju izmantot ierīci kādam mērķim vai šīs nespējas dēl.

Garantijas prasības

Visas garantijas prasibām pirmām kārtām jāpaziņo Belle Group telefoniski, pa faksu, ar e-pasta starpniecību vai rakstiskā veidā.

Garantijas prasibām:

Apvienotajā Karalistē:
