BELLE RPC 30 - Vibrační deska Lescha - Bezplatný návod k obsluze

Typ produktu	Reverzibilní vibrační deska
Značka	Lescha (Belle Group)
Model	BELLE RPC 30
Šířka desky	400 mm (model 30/40) nebo 500 mm (model 30/50)
Rozměry (D × Š × V)	657 × 400/500 × 1265 mm
Hmotnost	Od 154 do 200 kg podle motorizace
Odstředivá síla	30 kN
Frekvence vibrací	90 Hz
Maximální rychlost pohybu	Více než 23 m/min
Hladina hluku	108 dB(A)
Dostupné motory	Benzín: Honda GX160 (5,5 k), Robin EX17 (6 k); Diesel: Hatz 1B20-6 (4,2 k), Lombardini 15LD225 (4 k)
Palivo	Bezolovnatý benzín nebo nafta (podle motoru)
Objem benzínové nádrže	3,6 L (benzínové motory)
Objem naftové nádrže	2,5 L (Lombardini); viz manuál pro Hatz
Motorový olej	SAE 10W30; množství: 0,6 L (Honda), 1,1 L (Robin), 0,9 L (Hatz), 0,8 L (Lombardini)
Převodový olej	SAE 75W-90, 0,6 L
Hydraulický olej	Shell Tellus 32 nebo Fuchs Renolin MR520, 0,2 L
Spojka	Odstředivá
Ovládání směru	Rukojeť s přepínáním vpřed/vzad
Bezpečnost	Automatické zastavení motoru při uvolnění rukojeti; kryt ochrany řemene; zvedací oko
Údržba	Výměna motorového oleje každých 50 h, kontrola vzduchového filtru každých 8 h, napnutí řemene po 4 h záběhu a poté každých 50 h
Náhradní díly	K dispozici u sítě Belle Group; používejte originální díly pro zachování záruky
Záruka	1 rok (12 měsíců) pro původního kupujícího

Často kladené otázky - BELLE RPC 30 Lescha

Jak nastartovat benzínový motor Honda?

Otevřete benzínový kohoutek, pokud je motor studený, nastavte sytič na ON, zapněte zapalování, poté táhněte startovací rukojeť, dokud necítíte odpor, a poté prudce zatáhněte. Po nastartování postupně zavírejte sytič.

Co dělat, když motor nenastartuje?

Zkontrolujte hladinu benzínu a otevření kohoutku. Vyčistěte svíčku, pokud je znečištěná. V chladném počasí použijte sytič. Pokud problém přetrvává, kontaktujte svého prodejce nebo Belle Group.

Jaký motorový olej použít a jak často ho měnit?

Použijte olej SAE 10W30. Vyměňte po prvních 20 hodinách záběhu, poté každých 50 hodin nebo podle manuálu motoru. Před každým použitím zkontrolujte hladinu.

Jak nastavit napnutí hnacího řemene?

Sejměte kryt, zkontrolujte, zda se řemen prohýbá o 10 až 15 mm uprostřed mezi řemenicemi. Pro seřízení povolte šrouby napínacího zařízení a posuňte podpěru na správné napnutí, poté utáhněte.

Jaký je postup vypouštění hydraulického systému?

Umístěte stroj do roviny, odstraňte plnicí uzávěr, pumpujte rukojeť v zpětném chodu, dokud hladina neklesne, poté znovu naplňte na maximum. Opakujte, dokud necítíte odpor a rukojeť se nezablokuje v zpětném chodu.

Jak bezpečně používat vibrační desku?

Používejte ochranné pomůcky (brýle, rukavice, protihlukovou ochranu sluchu, protiprachovou masku, bezpečnostní obuv). Nepoužívejte v uzavřeném prostoru kvůli toxickým výfukovým plynům. Před jakoukoli údržbou vždy vypněte motor.

Jak zvednout a přepravovat vibrační desku?

Použijte k tomu určené zvedací oko s řetězy nebo pásy vhodnými pro hmotnost (158 až 200 kg). Nikdy ji nezvedejte sami; požádejte o pomoc nebo použijte vhodné zvedací zařízení.

Co dělat v případě úniku benzínu nebo oleje?

Okamžitě vypněte motor a nechte vychladnout. Přebytečné množství očistěte pískem nebo absorpčním materiálem. Zkontrolujte zdroj úniku a vyměňte poškozená těsnění nebo hadice před opětovným použitím stroje.

Jak uskladnit vibrační desku, když se nepoužívá?

Vyprázdněte palivovou nádrž do vhodné nádoby. Očistěte stroj, uložte na suché místo chráněné před mrazem. Při dlouhodobém skladování také vyměňte motorový olej.

Jaké jsou opotřebitelné díly a jak často je vyměňovat?

Hnací řemeny, vzduchové filtry a svíčky jsou považovány za spotřební materiál. Kontrolujte řemen každých 50 hodin, vzduchový filtr každých 8 hodin a svíčku vyměňte každých 12 měsíců nebo podle stavu.

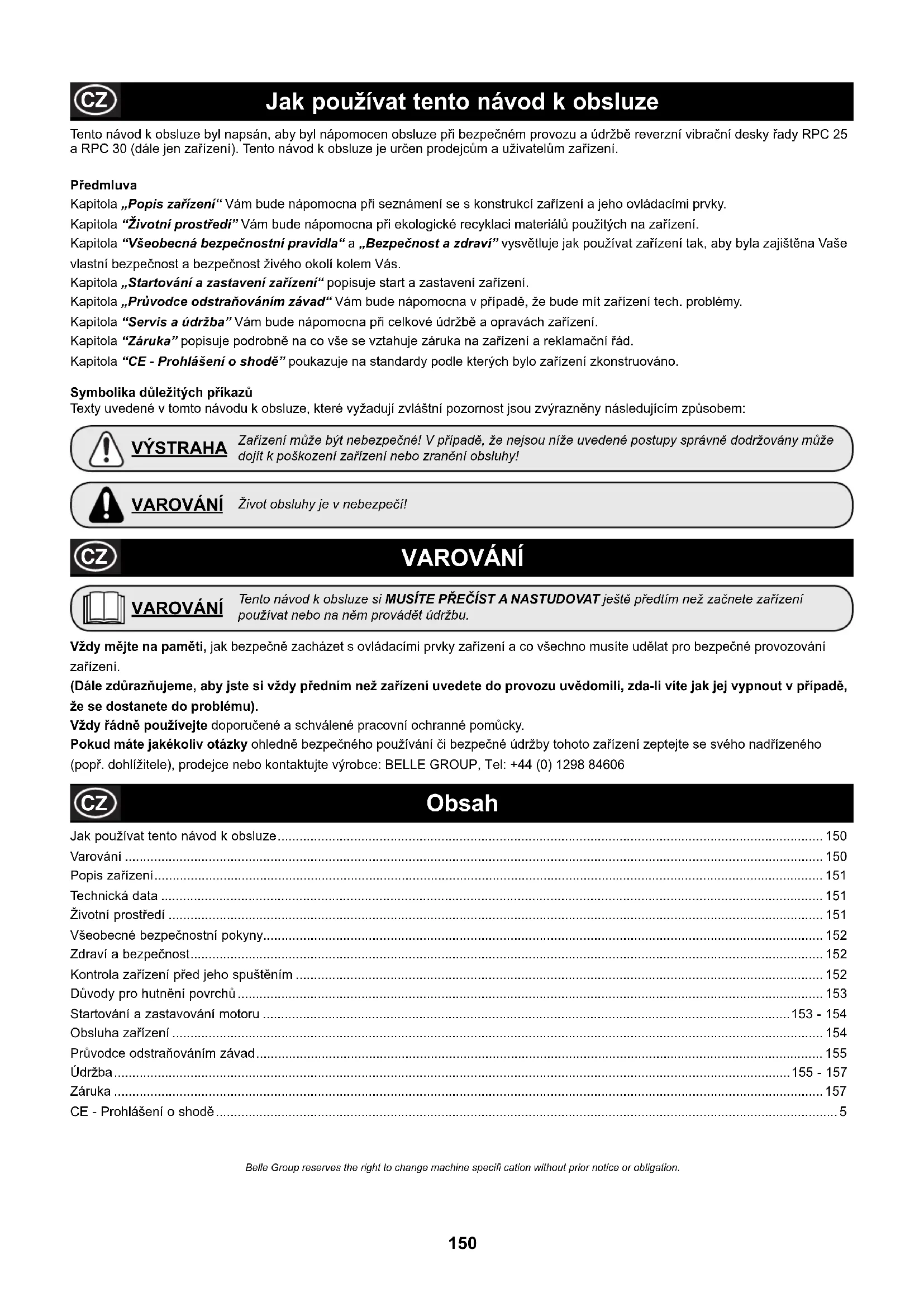

NÁVOD K OBSLUZE BELLE RPC 30 Lescha

My, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK 17 0EU, Velké Británie, tímto prohlašujeme, že pokud byl níže uvedený produkt zakoupen u autorizovaného prodejce Belle Group v rámci Trhu Evropské Unie (EEC) odpovídá následujícím EEC směrnicím: 98/37EC (Tato směrnice sjednocuje originál směrnice pro strojní zařizení: 89/392/EEC) a směrnici o elektromagnetické kompatibilitě 89/336/EEC (ve znění 92/31/EEC a 93/68 EEC). Na produkt byly aplikováný směrnice 73/23/EEC, BS EN ISO 12100-1:2003 o bezpepečností strojních zařizení a přidružené harmonizované standardy. Emise hluku jsou v souladu se směrnici 2000/14/ES, příloha VI, pro zařizení podle článku 12 je notifikovaným orgánem AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Velká Británie. Technické údaje ohledně hladin hluku jsou k dispozici k nahlédnutí na adrese spololečnosti Belle Group, která je uvedena výše.

Podepsal: Generální ředitel – jménom BELLE GROUP (SHEEN) UK

Tento návod k obsluze byl napsán, aby byl nápomocen obsluze při bezpečném provozu a údržbě reverzní vibrační desky řady RPC 25 a RPC 30 (dále jen zařízení). Tento návod k obsluze je určen prodejcům a uživatelům zařízení.

Předmluva

Kapitola „Popis zařízení“ Vám bude nápomocna při seznámení se s konstrukcí zařízení a jeho ovládacími prvky.

Kapitola "Životní prostředí" Vám bude nápomocna při ekologické recyklaci materiálů použitých na zařízení.

Kapitola “Všeobecná bezpečnostní pravidla“ a „Bezpečnost a zdraví” vysvětluje jak používat zařízení tak, aby byla zajištěna Vaše vlastní bezpečnost a bezpečnost živého okolí kolem Vás.

Kapitola „Startování a zastavení zařízení“ popisuje start a zastavení zařízení.

Kapitola „Průvodce odstraňováním závad“ Vám bude nápomocna v případě, že bude mít zařízení tech. problémy.

Kapitola "Servis a údržba" Vám bude nápomocna při celkové údržbě a opravách zařízení.

Kapitola "Záruka" popisuje podrobně na co vše se vztahuje záruka na zařízení a reklamační řád.

Kapitola "CE - Prohlášení o shodě" poukazuje na standardy podle kterých bylo zařízení zkonstruováno.

Symbolika důležitých příkazů

Texty uvedené v tomto návodu k obsluze, které vyžadují zvláštní pozornost jsou zvýrazněny následujícím způsobem:

VÝSTRAHA

Zařízení může být nebezpečné! V případě, že nejsou niže uvedené postupy správně dodržovány může dojít k poškození zařízení nebo zranění obsluhy!

VAROVÁNÍ

Život obsluhy je v nebezpečí!

VAROVÁNÍ

VAROVÁNÍ

Tento návod k obsluze si MUSÍTE PŘEČÍST A NASTUDOVAT ještě předtím než začnete zařízení používat nebo na něm provádět údržbu.

Vždy mějte na paměti, jak bezpečně zacházet s ovládacími prvky zařízení a co všechno musíte udělat pro bezpečné provozování zařízení.

(Dále zdůrazňujeme, aby jste si vždy předním než zařízení uvedete do provozu uvědomili, zda-li víte jak jej vypnout v případě, že se dostanete do problému).

Vždy rádně používejte doporučené a schválené pracovní ochranné pomůcky.

Pokud máte jakékoliv otázky ohledně bezpečného používání či bezpečné údržby tohoto zařízení zeptejte se svého nadřízeného (popř. dohlížitele), prodejce nebo kontaktujte výrobce: BELLE GROUP, Tel: [phone]

Obsah

Jak používat tento návod k obsluze....150

Varování 150

Popis zařízení....151

Technická data 151

Životní prostředí 151

Všeobecné bezpečnostní pokyny....152

Zdraví a bezpečnost....152

Kontrola zařízení před jeho spuštěním 152

Důvody pro hutnění povrchů 153

Startování a zastavování motoru 153 - 154

Obsluha zařízení 154

Průvodce odstraňováním závad....155

Údržba....155 - 157

Záruka 157

CE - Prohlášení o shodě....5

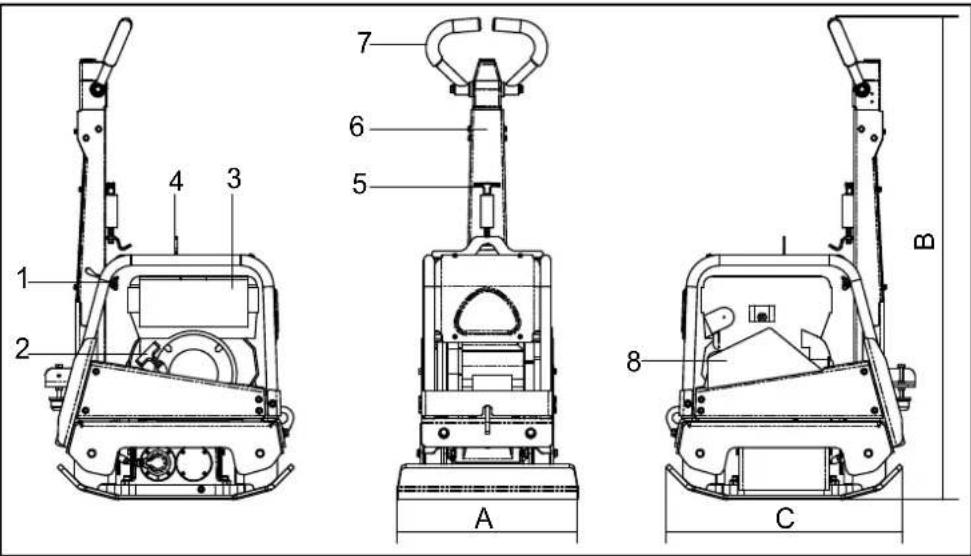

1 2 3 4 5 6 7 8 A B C

1. páčka plynu.
2. startovací šňůra s rukojetí.
3. palivová nádrž.
4. oko pro zavěšení.
5. zajišťovací čep ramena ovládací rukojeti.
6. rameno ovládací rukojeti.
7. hlavní rukojeť – pohyb vpřed a vzad.
8. kryt klínového řemene.

Technická data

Model	30/40
A - šířka desky mm	400
B - výška mm	1265	1265
C - délka mm	657	657
Motor - Honda, Benzín (Hp)	GX160 (5.5)
Motor - Robin, Benzín (Hp)	EX17 (6)
Motor - Hatz, Diesel (Hp)	1B20-6 (4.2)
Motor - Lombardini, Nafta (Hp)	15LD225 (4)
Hmotnost - Honda, Benzín Kg	158	186
Hmotnost - Robin, Benzín Kg	154	186
Hmotnost - Hatz, Nafta Kg	171	200
Hmotnost - Lombardini, Nafta Kg	171	200
Odstředivá síla kN	30	30
Frekvence Hz	90	90
Motor RPM - Honda	3400	3400
Motor RPM - Robin	3600	3600
Motor RPM - Hatz	3000	3000
Motor RPM - Lombardini	3000	3000
Max. rychlost m/min	>23	>23
Akus. tlak (dB(A))	108	108

* minimální hodnota vzhledem k EN500, část 4

Životní prostředí

Bezpečné nakládání s odpady

Pokyny pro ochranu životního prostředí.

Zařízení je složeno z různých druhů materiálů.

Nepoužitelné zařízení a jeho části odevzdejte na určená místa k recyklaci!

Popis součásti Materiál
rukojeť	ocel
přední kryt HDPE (polyethylen)
hlavní rám ocel
vibrační základová deska ocel
rukojeť	polyuretanová pěna
motor	hliník
silentbloky ocel a guma
jiné části ocel a hliník

Všeobecné bezpečnostní pokyny

Pro Vaší osobní bezpečnost a pro bezpečnost Vašeho okolí, prosím čtěte řádně tyto bezpečnostní pokyny a ujistěte se, že jim rozumíte a že jste je plně pochopili. Obsluha tohoto zařízení plně odpovídá za to, že pochopila a rozumí tomu jak bezpečně obsluhovat toto zařízení. Pokud si nejste jisti jak řádně a bezpečně obsluhovat toto zařízení kontaktujte svého nadřízeného (dohlížitele) nebo výrobce Belle Group.

VÝSTRAHA

Nevhodné použití zařízení může být nebezpečné! Přečtěte si tuto kapitolu před použitím, údržbou nebo opravou zařízení!

• Toto zařízení je těžké a nesmí být zvedáno jednou osobou, je nutné mít vhodné manipulační zařízení nebo pomocníka.
- Pracovní oblast zařízení uzavřete kordonem a zamezte veřejnosti nebo nepovolaným osobám vstup na pracoviště.
- Při práci s tímto zařízením musí obsluha používat osobní ochranné pomůcky – viz níže „Ochrana zdraví a bezpečnost“
- Před tím než začnete se zařízením pracovat se vždy ujištěte, že zařízení dokážete vypnout v případě, že se dostanete do potíží.
- Motor zařízení vždy vypněte předtím než začtete zařízení přemistovat, převážet nebo opravovat.
- Předtím než se dotknete motorové části zařízení nechte ji řádně vychladnout. Motor se za provozu zařízení velmi zahřívá! Nikdy nenechávejte běžet motor zařízení bez dozoru!
- Nikdy nemanipulujte a neodnímejte ochranné kryty zařízení, tyto kryty jsou zde pro Vaši ochranu. Nikdy nepoužívejte zařízení do kud nejsou poškozené nebo chybějící ochranné kryty opraveny nebo vyměněny za nové.
- Nikdy nepoužívejte zařízení pokud se cítíte unaveni, pokud jste nemocni, nebo pokud jste pod vlivem alkoholu nebo drog.

VÝSTRAHA

Pohonné látky jsou hořlavé! Mohou způsobit zranění a ničit osobní majetek. Před plněním zásobníku s palivem vypněte motor zařízení, uhaste veškeré otevřené ohně a uhaste hořicí cigaretety. Zbytky pohoných látek utřete do sucha.

Bezpečnost při manipulaci s pohonnými látkami

• Před doplněním nádrže vypněte motor zařízení a nechte jej zchladnout.
• Při doplňování paliva nekuřte. Palivo doplňujte v místě kde nejsou otevřené ohně.
• Rozlité palivo musí být ihned zasypáno pískem. Pokud si palivem potřísníte oblečení ihned jej vyměňte.
• Palivo přechovávejte ve schválných nádobách určených pro tyto účely mimo zdroje tepla a otevřeného ohně nebo jiných vznětlivých předmětů.

Zdraví a bezpečnost

Vibrace

Část vibrací je při práci z vibrační desky prénášena přes rukojeti do rukou a paží obsluhy. Vibrační zařízení od Belle Group jsou navrhována s důrazem na snižování vibrací prénášených do rukou a paží. Přípustné doby použití (doporučená denní doba) a úrovně vibrací jsou uvedeny v technických specifikacích. Nepřekračujte tyto hodnoty.

Osobní ochranné pomůcky

Obsluha musí používat vhodné osobní ochranné pomůcky, např. bezpečnostní brýle, rukavice, ochrana sluchu, respirátor a obuv s ocelovou špičkou. Také oděv musí být pro vykonávanou práci vhodný. Svažte si dlouhé vlasy a nenoste šperky, které by mohly být zachyceny pohyblivými částmi. Vždy si chraňte pokožku před kontaktem s betonovou směsí.

Prach

Při zhutňovacích pracích občas vzniká prach, který může být nebezpečný Vašemu zdraví. Jestliže takovýto prach vzniká, vždy použijte respirátor.

Palivo

Vyvarujte se polknutí paliva, vdechnutí palivových par nebo potřísnění pokožky. Potřísněnou pokožku ihned omyjte. Pokud se Vám palivo dostane do očí, vypláchněte je velkým množstvím vody a co nejdříve vyhledejte lékařskou pomoc.

Výfukové plyny

VAROVÁNÍ

Nikdy nepracujte se zařízením v budovách, uzavřených prostorech nebo jinak komplikovaných prostorech. Vždy se přesvědčte, že je pracovní oblast dostatečně větrána.

S vibrační deskou nepracujte v prostorách s omezenou ventilací nebo uzavřených, vždy se ujistěte, že je pracoviště dostatečně větráno.

Kontrola zařízení před jeho spuštěním

Prohlídka před spuštěním

Tato prohlídka před spuštěním musí být vykonána před každým pracovním nasazením nebo po každých čtyřech hodinách práce, podle toho co nastane dříve. Více informací viz. kapitola “Servis a údržba”. Pokud jsou zjištěny jakékoliv závady, vibrační deska nesmí být používána, dokud nejsou odstraněny.

1. Vibrační desku důkladně zkontrolujte na zjevná poškození. Zkontrolujte, zda jsou součásti na svém místě a zda jsou dobře upevněny. Zvláštní pozornost věnujte krytu řemenového převodu mezi motorem a jednotkou vibrátoru.
2. Zkontrolujte množství motorového oleje, případně ho doplňte.
3. Zkontrolujte množství paliva, případně ho doplňte.
4. Zkontrolujte, zda palivo, motorový nebo hydraulický oleje neunikají.

Důvody pro hutnění povrchů

Pří vytváření nových povrchů-podkladů, asfaltových vrstev, kdy je rozmístován písek, nebo jiná výplň, dochází k tvorbě vzduchových mezer, které když nejsou zhutněny vedou k následujícím problémům:

1. doprava po nezhutněném povrchu vede k jeho deformacím a propadům ve vrstvách, takto dochází k poklesu povrchové nosné vrstvy
2. tentýž efekt vyvolává statický tlak (např. budov) na nezhutněný povrch
3. nezhutnělé povrchy podléhají rychleji erozi, vniká do nich okolní vlhkost (voda), což vede k jejich erozi

Voda, která se dostala do nezhutnělých vrstev se mísí s pískem a dilatuje při změnách teploty. Takto dochází k poškozování podkladů budov a zvyšování nákladů na jejich opravy.

Hutněním se dosahuje zvýšení hustoty podkladového materiálu a tím jeho nosnosti a pevnosti. Hutněním se potlačují i výše popsané erozivní procesy.

Startování a zastavování motoru

Honda GX12 a Honda GX160 (benzínový motor)

1. otevřete kohout nádrže s palivem otočením zcela doprava „ON“ – viz obrázek
2. pokud startujete motor za studena zapněte sytič do polohy „ON“ – zcela doleva, pokud startujete již zahřátý motor není třeba obvykle zapínat sytič, ale pokud motor již trochu zchladl bude sytič nutné trochu přivřít
3. zapněte červený vypínač motoru do pozice „l“ – zapnuto ve směru hodinových ručiček

4. páčku plynu nastavte do pozice volnoběhu tak, že ji posunete zcela doprava. Nikdy nestar tujte motor na plný plyn, protože jakmile se motor nastartuje dojde přes odstředivou spojku k sepnutí funkce vibrace a zařízení začne vibrovat.

5. pevně jednou rukou uchopte manipulační držadlo zařízení, druhou uchopte startovací šňůru motoru. Lehce zatáhněte za šňůru až do bodu kdy ucitíte odpor motoru a poté prudce za šňůru zatáhněte.

6. dejte si pozor at startovací šňůru při zatažení úplně neodmotáte!

7. opakujte dokud motor nenastartuje

8. jakmile motor nastartujete vypněte sytič zatáhnutím páčky sytiče zcela doprava

9. motor zastavíte tak, že nastavíte páčku plynu na „volnoběh“ a otočíte vypínačem motoru do pozice „0“ – vypnuto

10. zastavte přívod paliva pomocí páčky nádrže s palivem

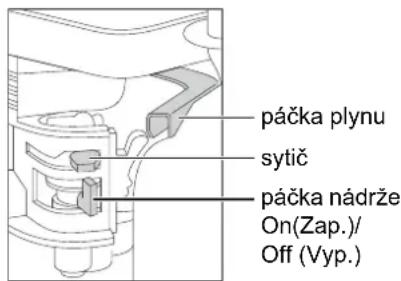

páčka plynu sytič páčka nádrže On(Zap.)/ Off (Vyp.)

Hatz 1B20-7 (dieselový motor)

(přesnější informace vyhledejte v návodu k obsluze k tomuto motoru)

1. otevřete kohout nádrže s palivem otočením zcela doprava
2. nastavte ovládání rychlosti na start

3. jednou rukou pevně stiskněte ovládání rychlosti, druhou pevně uchopte startovací šňůru Zatáhněte za rukojeť start. šňůry do bodu kdy ucítíte odpor motoru, poté pokračujte a zatáhněte za šňůru až motor protočíte.

4. dávejte pozor at' šňůru zcela nevymotáte. Za šňůru tahejte prudce oběma rukama.

5. výše uvedené body opakujte dokud se motor nenastartujete

6. pokud se Vám po několika pokusech motor nepodaří nastartovat nahlédněte pro více informaci do návodu k obsluze k tomuto motoru

7. motor zastavíte tak, že nastavíte páčku plynu na volnoběh a podržíte červené – stop tlačítko do té doby než motor nezastaví

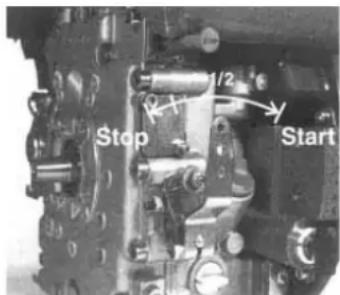

Stop 1/2 Start

Zážehový motor Robin EX 13 a EX 17

1. Otevřete uzavírací kohout paliva.
2. Vypínač motoru přepněte do polohy ZAPNUTO ("I").

3. Páku regulace nastavte na 1/3 rozsahu maximálních otáček.

4. Zavřete klapku sytiče.

5. Pokud je motor studený nebo okolní teplota nízká, zavřete klapku úplně.

6. Pokud je motor zahřátý nebo okolní teplota vysoká, zavřete klapku napůl nebo ji nechte zcela otevřenou.

7. Uchopte rukojeť reverzního spouštěče a táhn ěte pomalu za držadlo reverzního spouštěče, dokud neucítíte odpor. Tomuto bodu se říká kompresní bod motoru. Pak nechte držadlo vrátit do původní polohy a rychle zatáhněte. Nevytahujte startovací lanko na plnou délku. Po nastartování motoru vraťte rukojeť pomalu na původní místa, nepouštějte rukojeť z ruky, dokud nedosedne na kryt spouštěče.

8. Po nastartování motoru pozvolna otevřete klapku sytiče až je úplně otevřená, v této poloze ji nechte. Neotvírejte klapku sytiče ihned po nastartování, pokud je motor studený nebo okolní teplota nízká, motor by se mohl zastavit.

9. Pro zastavení motoru přesuňte páku regulátoru otáček do polohy volnoběžné otáčky a nechte motor před vypnutím běžet 1 až 2 minuty.

10. Vypínač motoru přepněte otočením proti směru hodinových ručiček do polohy "0".

11. Zavřete uzavírací kohout paliva.

12. Uchopte rukojeť reverzního spouštěče a táhněte pomalu za držadlo reverzního spouštěče, dokud neucítíte odpor, nechte vrátit rukojeť do původní polohy. Tímto opatřením zabráníte vnikání vlhkého vzduchu do spalovacího prostoru.

Startování a zastavování motoru

Lombardini 15LD225 Diesel Engine

- Přeprava vibrační desky na pracoviště

Pokud použiváte k přepravě desky odpojitelný přepravní podvozek, nakloňte desku dopředu, až se kola zvednou ze země. Odklopte podvozek dozadu, potom ho odpojte od zadní části desky. Podvozek do dalšího použití umístěte na bezpečné místo. U strojů s pevným přepravní podvozkem nakloňte desku dopředu, podvozek odklopte dozadu a nahoru, položte stroj na podložku a západkou zajistěte podvozek v "horní" poloze. Pokud je třeba vibrační desku zvedat, ujistěte se, že použitý zvedací prostředek má na zvednutí desky dostatečnou nosnost (viz výrobní štítek stroje nebo technické parametry na str. 6). Vhodné zvedací řetězy nebo popruhy přivazujte jedině ke zvedacímu bodu na horní straně desky. Pokud je deska osazena postřikovacím systémem a pracovní nasazení vyžaduje jeho použití, ujistěte se ještě před začátkem plnění nádrže na vodu čistou vodou, že vypouštěcí ventil je uzavřen.

- Po provedení kontrol popsaných v kapitole "Kontroly před spuštěním" můžete spustit motor

Vibrační zařízení od Belle Group jsou osazena odstředivou spojkou, která umožňuje motoru běžet na volnoběh bez pohánění vibrátoru. Jakmile otáčky motoru vzrostou, spojka sepne a motor začne pohánět vibrátor. Při provozu nastavte otáčky motoru na maximum.

- Nastavte páku regulace otáček a působení na hlavní držadlo desku říd'te nebo otáčejte

Vibrátor nejen způsobuje hutnění, ale také pohání desku vpřed. Během běžné práce není potřeba desku tlačit, nechte ji at se pohybuje sama. Rychlost pohybu je určena stavem hutněného povrchu. Pokud je hutněný povrch na svahu, věnujte zvýšenou pozornost směru pohybu. Pokud je to nutné přivažte desku vhodným lanem za dolní část podvozku. Lano převezme část hmotnosti desky. Po svahu jezděte nahoru a dolů, ne napřič.

- Přejíždějte po hutněném povrchu postupně podle připraveného plánu, dokud není dosaženo požadovaného zhutnění. Pokud se hutněná plocha bude skládat z více vrstev, hutněte každou vrstvu zvlášť.

• Pro zastavení hutnění přestavte páku regulace otáček na volnoběh.

Průvodce odstraňováním závad

problém	příčina	opatření
motor nenastartuje nádrže a doplňte palivo	prázdná nádrž paliva	otevřete víčko pal.
	vypínač motoru je v poloze „vypnuto“	zapněte vypínač
motor je studený zavřete sytič	poškozená zapalovací svíčka	vyčistěte klobouček svíčky popř. vyměňte zapal. svíčku
	motor je zahlcen palivem	Honda – otevřete sytič, plyn na maximu, startujte dokud motor
		ns motor
		š Řůru, po
Hatz – páčka rychlosti na „stop“, 5x zatáhnout za star.
motor stále nenastartoval jiná	závada	kontaktujte odborný servis Belle Group
zařízení nevibruje	nízké otáčky motoru	přidejte plyn
	volný klínový řemen	dopněte řemen
	zanesený vzduch. filtr	vyčistěte nebo vyměňte vzduch. filtr
Worn or Damaged Clutch. motor je poškozen	Repair or Replace as necessary.
	kontaktujte odborný servis Belle Group
vibrátor je poškozen	kontaktujte odborný servis Belle Group
rychlost vpřed je nízká špatné nastavení kontrolního	příliš mnoho oleje v hydraulické jednotce systému kontaktujte odborný servis Belle Group
rychlost vzad je nízká	nedostatečné množství oleje v hydraulické	zvyšte množství oleje, odvzdušněte systém jednotce
vzduch v hydraul. systému špatné nastavení kontrolního	odvzdušněte systém systému kontaktujte odborný servis Belle Group
nízké množství hydraul. oleje	poškozené koncovky hadic	provést výměnu
	poškozené hydraul. hadice	provést výměnu
	těsnění pístu v hydraul. systému poškozen	kontaktujte odborný servis Belle Group
stroj pracuje nevyrovnaně	poškozené silentbloky	provést výměnu všech

askočí

Údržba

Reverzní vibrační desky řady RPC od Belle Group jsou navrženy tak, aby poskytovaly mnohaletý bezporuchový provoz. Nicméně je velmi důležité, aby byla pravidelně prováděna jednoduchá základní údržba popsaná v této kapitole. Je doporučeno, aby lokalizovaný autorizovaný dealer Belle Group prováděl na zařízení veškeré servisní práce! Avšak drobné údržbové práce je možno provést na vlastní zodpovědnost. Vždy je nutno použít originální náhradní díly, nedodržením se ztrácí záruka na zařízení.

Před jakýmkoliv zásahem v rámci údržby, opravy apod. je nutné zařízení nejdříve zastavit a vypnout motor. V případě, že je zařízení vybaveno benzínovým motorem odpojte od zapalovací svíčky botku svíčky.

Zařízení umístěte do vodorovné polohy tak, aby bylo možné odečítat správné hodnoty hladin zásobníků. Vždy použijte doporučené oleje –viz tabulka níže.

Pravidelné kontroly

Když je zařízení nové musí být po určité době provozu vyměněn olej – viz návod k obsluze k danému typu motoru. Olej ve vibrační jednotce musí být vyměněn po prvních 100 hodinách provozu poté po každých 500 hodinách. Více informaci o výměně oleje ve vibrátoru viz „Vibrační jednotka“. Stav napnutí řemenu musí být kontrolován každé 4 hodiny.

Kontrola napnutí klínového řemenu

Sejměte kryt klínového řemenu. Ve středu řemene mezi vibrační jednotkou a motorem lehce zatlačte prstem. Řemen by se měl, pokud je správně napnutý, prohnout o 5 až 10 mm. V případě, že je třeba provést dopnutí povolte poziční šrouby motoru a pomocí napínacího šroubu provedte dopnutí (ve směru hod. ručiček) nebo povolení (proti směru hod. ručiček). Po dopnutí utáhněte poziční šrouby a opět zkontrolujte nepnutí řemene. Případně opakujte postup napínání. Nakonec upevněte zpět ochranný kryt klínového řemene a přesvědčte se, že je upevněn správně a splňuje ochrannou funkci.

Pravidelná kontrola zařízení každých 8 v prvním měs. 150 hod. 250 hod. 500 hod. hod. provozu					provozu hod.
motorový olej	zkontrolovat hladinu	√
	vyměnit olej		√		√
filtr vzduchu	zkontrolovat stav	√
	vyměnit dle potřeby / každých 12 měs.
převod. olej	vyměnit					√
klínový řemen	zkontrolovat napnutí		√		√

Typ a množství oleje/paliva a zapalovací svíčky

	Typ oleje	Množství (litr.)	Typ paliva	Množství (litr.)	Typ svíčky	Zapalovací mezera (mm)
Honda GX160	S.A.E. 10W 30	0.6	bezolovnatý	3.6	BM6ES nebo BPR6ES	0.6 - 0.7
Robin EX17	S.A.E. 10W 30	1.1	bezolovnatý	3.6	NGK BR-6HS
Hatz 1B20-6	S.A.E. 10W 30	0.9	nafta (BS2869)	viz návod k obsluze k tomuto motoru	N/A	N/A
Lombardini 15LD225	S.A.E. 10W 30	0.8	nafta (BS2869)	2.5	N/A	N/A

Typ oleje & Množství

Komponenta	Typ oleje	Honda	Robin	Hatz	Lombardini
převodovka	S.A.E. 75W-90	0.6 litr.	0.6 litr.	0.6 litr.	0.6 litr.
hydraul. jednotka	Shell Tellus 32	0.2 litr.	0.2 litr.	0.2 litr.	0.2 litr.
	Fuchs Renolin MR520	0.2 litr.	0.2 litr.	0.2 litr.	0.2 litr.

VÝSTRAHA

VŽDY SE PŘESVĚDČTE, ŽE NIKDO A NIC NESTOJÍ PŘED ZAŘÍZENÍM, KDYŽ PROVÁDÍTE ÚDRŽBU ZAŘÍZENÍ DLE BODU 7, JAK JE VÝŠE UVEDENO.

Odvzdušnění hydraul. systému

1. zajistěte, že zařízení je ve stabilní poloze a umístěna na vodorovné rovině
2. sundejte víčko a naplňte hlavu ovládání olejem. Zastavte plnění poté co se hladina oleje vyrovná s ryskou uvnitř hlavy ovládání.
3. pomalu pohybujte ovládací rukojetí dopředu a dozadu až hladina oleje klesne
4. doplňte opět olej po maximum k vnitřní rysce. Pokračujte v pumpování vpřed/vzad dokud neucítíte odpor a ovládací rukojeť se nezajistí v poloze „chod zpět“
5. opět doplňte olej na maximum po rysku
6. uzavřete opět hlavu a odzkoušejte zařízení

Montáž kontrolní pumpy

1. pečlivě vyčistěte vnitřní část (domek) stlačeným vzduchem. Zkontrolujte na kluzné ploše vrtání pro O-kroužky případné trhliny a zda se na ní nevyskytují ostré hrany.
2. zatlačte pouzdro do vnitřní části (domku)
3. promažte krajní těsnění hydraul. olejem a přesmykněte jej na ozub. hřídel
4. namaže ozub. hřídel hydraul. olejem a vložte ji do domku do polohy kdy je krajní těsnění v drážce. Přesvědčte se, že jsou zuby ve správné poloze. Když je krajní těsnění v drážce znamená to, že se jedná o nastavení reprezentující pohyb vpřed.

VÝSTRAHA

VŽDY SE PŘESVĚDČTE, ŽE NIKDO A NIC NESTOJÍ PŘED ZAŘÍZENÍM, KDYŽ PROVÁDÍTE ÚDRŽBU ZAŘÍZENÍ DLE BODU 7, JAK JE VÝŠE UVEDENO.

1. po namazání pastorku (bez O-kroužku) jej vložte do domku a na ozub. hřídel. Zkontrolujte správnost nastavení ozubené hřídele – pohyb vpřed a vzad (viz Varování výše uvedené)
2. vyjměte pastorek a nasadte na něj O-kroužky, předtím se přesvědčte, že nejsou poškozené
3. namažte pastorek a O-kroužky hydraul. olejem a opatrně jej vložte do domku. Přesvědčte se, že je ozubená hřídel ve správné poloze, to lze nejsnáze zkontrolovat při nastaveném „pohybu zpět“
4. nasad'te vymezovací podložku a přítlačný kroužek, pro montáž bude možná nutné zatlačit na pastorek z opačné strany
5. umístěte domek na stranu otvoru k plnění a na spodní stranu namontujte O-kroužky. Je doporučeno těsnivo Loctite 518.
6. namontujte hydraulické koncovky a těsnící podložku (Dowty Washer) za použití Loctite 243.
7. namontujte držák pomocí čtyř šroubů a čtyř podložek, za použití Loctite 243.
8. volně dotáhněte rukou ucpávkový šroub s podložkou – NEDOTAHUJTE!

Záruka

Na vaši novou reverzní vibrační desku Belle Group řady RPC 25, RPC 30 se vztahuje 12 měsíční záruka (pro koncového zákazníka) od data zakoupení. Záruka se vztahuje na vady konstrukce, materiálu a zpracování.

Níže uvedené není zahrnuto v záruce:

1. Zničení díky špatnému použití, hrubému zacházení, pádům a podobným typům zacházení nebo jako důsledek nedodržení návodu k použití při používání, údržbě, montáži a opravách.
2. Změny, doplnění nebo opravy, které na zařízení provedly osoby jiné než pracovníci Belle Group nebo jejich zplnomocnění zástupci.
3. Náklady spojené s dopravou jakýchkoliv zařízení za účelem záruční opravy či posouzení záruky, a to do nebo ze závodu Belle Group a taktéž náklady k nebo od zplnomocněných zástupců Belle Group, kteří provádějí tytéž práce.
4. Materiál a náklady na práci související s opravami nebo výměnou součástek, které podlehly běžnému opotřebení nebo znehodno cení.

Níže uvedené součástky nejsou zahrnuty v záruce:

- klínový řemen(y)

- fi ltr vzduchu

- zapalovací svíčka

Belle Group a/nebo jeho zplnomocnění zástupci, vedoucí pracovníci, zaměstnanci nebo zřízenci nenesou odpovědnost za další nebo jiné poškození, ztráty nebo náklady v souvislosti s (nebo díky) důvodům plynoucím z neschopnosti použít zařízení pro jiné účely.

Záruční nároky

Všechny záruční nároky musí být nejdříve směrovány na oddělení reklamací Belle Group, bud' telefonicky, faxem, emailem nebo písemně.

Adresa:
