BELLE PCX 1750A - Vibrační deska Lescha - Bezplatný návod k obsluze

Typ produktu	Vibrační deska
Značka	Lescha (Altrad Belle)
Model	BELLE PCX 1750A
Pracovní šířka	500 mm
Délka (v provozu)	960 mm
Výška (v provozu)	975 mm
Délka (při skladování)	1025 mm
Výška (při skladování)	685 mm
Hmotnost (s kropícím zařízením a koly, verze GX120)	89 kg
Hmotnost (s kropícím zařízením a koly, verze GX160)	90 kg
Motor	Honda GX120 (3,0 kW / 4,0 HP) nebo Honda GX160 (4,4 kW / 5,5 HP)
Odstředivá síla	15 kN
Frekvence vibrací	85 Hz
Max. rychlost posuvu	24 m/min
Hutnicí síla	485 kg/m²
Hladina akustického výkonu	105 dB(A)
Přenášené vibrace (3 osy)	2,7 m/s²
Objem palivové nádrže (GX120)	2,5 L
Objem palivové nádrže (GX160)	3,6 L
Typ motorového oleje	SAE 10W30
Množství motorového oleje	0,6 L
Typ oleje vibrátoru	SAE 10W40
Množství oleje vibrátoru	0,3 L
Zapalovací svíčka	BM6ES nebo BPR6ES (mezera 0,7-0,8 mm)
Palivo	Bezolovnatý benzin
Běžná údržba	Kontrola hladin, čištění vzduchového filtru, seřízení řemene
Bezpečnost	Používat OOP, zastavit motor před údržbou, nepoužívat v interiéru
Dostupné náhradní díly	Řemen, vzduchový filtr, svíčka, spojka

Často kladené otázky - BELLE PCX 1750A Lescha

Jaký je výkon motoru BELLE PCX 1750A?

Vibrační deska je k dispozici se dvěma motory Honda: GX120 (3,0 kW / 4,0 HP) nebo GX160 (4,4 kW / 5,5 HP).

Jak nastartovat vibrační desku?

Otevřete palivový kohout, pokud je motor studený, zapněte sytič, otočte vypínač do polohy 'I', nastavte plyn na volnoběh, poté táhněte startovací lanko, dokud motor nenaskočí. Poté postupně zasuňte sytič.

Jaký olej použít pro motor a vibrátor?

Pro motor: SAE 10W30 (0,6 l). Pro vibrátor: SAE 10W40 (0,3 l).

Jak často je třeba vyměňovat olej vibrátoru?

První výměna oleje probíhá po 100 hodinách provozu, poté každých 500 hodin.

Co dělat, když motor nenastartuje?

Zkontrolujte přítomnost paliva, zda je kohout otevřený, zapalování zapnuté, a zda není svíčka znečištěná. Pokud je motor zaplavený, otevřete sytič a táhněte startovací lanko při plném plynu.

Jak nastavit napnutí řemene?

Napnutí řemene je třeba kontrolovat každé 4 hodiny. Postup naleznete v části 'Údržba' návodu nebo kontaktujte autorizovaného technika.

Jaké OOP jsou povinné pro použití této vibrační desky?

Je nezbytné nosit bezpečnostní obuv, protihlukovou přilbu, ochranné brýle a rukavice.

Lze vibrační desku používat v interiéru?

Ne, výfukové plyny jsou toxické. Vždy používejte venku nebo v dobře větraném prostoru.

Jak přepravovat vibrační desku?

Použijte přepravní sada kol a zajistěte rukojeť. Při zvedání upevněte vázací prostředky pouze na určené zvedací body. Nikdy nenechávejte motor běžet během přepravy.

Co dělat, když asfalt přilne k desce?

Použijte vodní kropící systém pro zvlhčení desky a zabránění přilnavosti.

NÁVOD K OBSLUZE BELLE PCX 1750A Lescha

My, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK 17 0EU, Velké Británie, tpotvrzuji, že v případě výrobků uvedených v tomto osvědčení je koupil od autorizovaného dealera Belle skupinu v rámci EHS, že splňuje následující směrnic EHS: 2006/42/CE (tato směrnice nahrazuje směrnici 98/37/ES) (Elektromagnetická kompatibilita Směrnice 2004/108/CE ve znění 89/336/EEC, 92/31/EEC & 93/68 EHS). Odpadních elektrických a elektronických zařízeních (OEEZ), 2002/96/CE, nízkonapěťové směrnice 2006/95/CE, BS EN ISO 12100-1:2003 Bezpečnost strojních zařízení a související harmonizované normy, popřípadě. Hlukových emisi v souladu se směrnící 2000/14/ES příloha VI & 2005/88/ES, pro stroje podle článku 12 oznámený subjekt AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Velká Británie. Hluk Technické soubory jsou drženy Ray Neilson v sídle skupiny Belle Office adresu, která je uvedeno výše.

Generální ředitel – jménem BELLE GROUP (SHEEN) UK

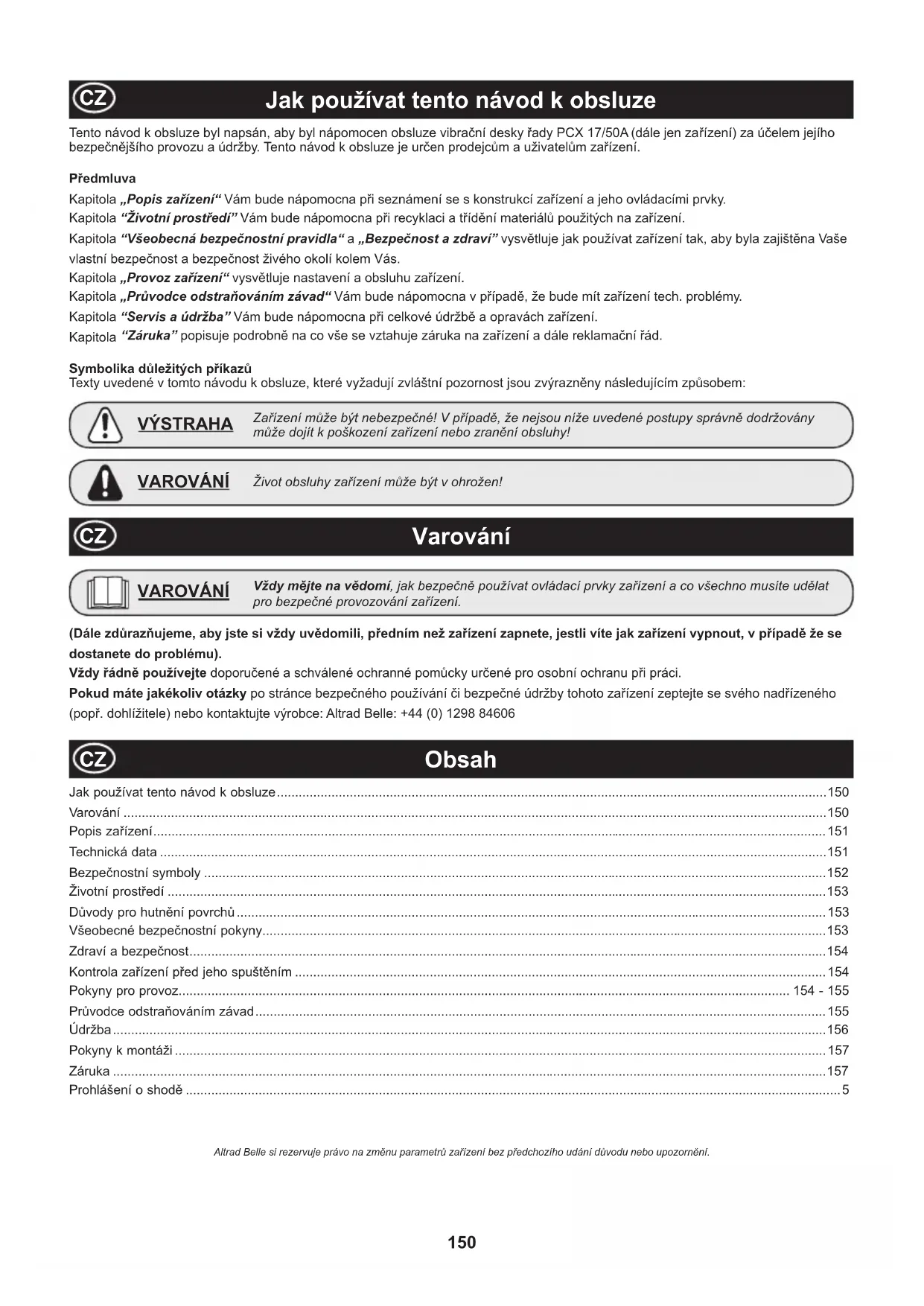

Tento návod k obsluze byl napsán, aby byl nápomocen obsluze vibrační desky řady PCX 17/50A (dále jen zařízení) za účelem jejího bezpečnějšího provozu a údržby. Tento návod k obsluze je určen prodejcům a uživatelům zařízení.

Předmluva

Kapitola „Popis zařízení“ Vám bude nápomocna při seznámení se s konstrukcí zařízení a jeho ovládacími prvky.

Kapitola "Životní prostředí" Vám bude nápomocna při recyklaci a třídění materiálů použitých na zařízení.

Kapitola “Všeobecná bezpečnostní pravidla“ a „Bezpečnost a zdraví” vysvětluje jak používat zařízení tak, aby byla zajištěna Vaše vlastní bezpečnost a bezpečnost živého okolí kolem Vás.

Kapitola „Provoz zařízení“ vysvětluje nastavení a obsluhu zařízení.

Kapitola „Průvodce odstraňováním závad“ Vám bude nápomocna v případě, že bude mít zařízení tech. problémy.

Kapitola "Servis a údržba" Vám bude nápomocna při celkové údržbě a opravách zařízení.

Kapitola "Záruka" popisuje podrobně na co vše se vztahuje záruka na zařízení a dále reklamační řád.

Symbolika důležitých příkazů

Texty uvedené v tomto návodu k obsluze, které vyžadují zvláštní pozornost jsou zvýrazněny následujícím způsobem:

VÝSTRAHA

Zařízení může být nebezpečné! V případě, že nejsou níže uvedené postupy správně dodržovány může dojít k poškození zařízení nebo zranění obsluhy!

VAROVÁNÍ

Život obsluhy zařízení může být v ohrožen!

Varování

VAROVÁNÍ

Vždy mějte na vědomí, jak bezpečně používat ovládací prvky zařízení a co všechno musíte udělat pro bezpečné provozování zařízení.

(Dále zdůrazňujeme, aby jste si vždy uvědomili, předním než zařízení zapnete, jestli víte jak zařízení vypnout, v případě že se dostanete do problému).

Vždy řádně používejte doporučené a schválené ochranné pomůcky určené pro osobní ochranu při práci.

Pokud máte jakékoliv otázky po stránce bezpečného používání či bezpečné údržby tohoto zařízení zeptejte se svého nadřízeného (popř. dohlížitele) nebo kontaktujte výrobce: Altrad Belle: [phone]

Obsah

Jak používat tento návod k obsluze....150

Varování 150

Popis zařízení....151

Technická data 151

Bezpečnostní symboly 152

Životní prostředí 153

Důvody pro hutnění povrchů 153

Všeobecné bezpečnostní pokyny....153

Zdraví a bezpečnost....154

Kontrola zařízení před jeho spuštěním 154

Pokyny pro provoz.... 154 - 155

Průvodce odstraňováním závad....155

Údržba....156

Pokyny k montáži 157

Záruka 157

Prohlášení o shodě 5

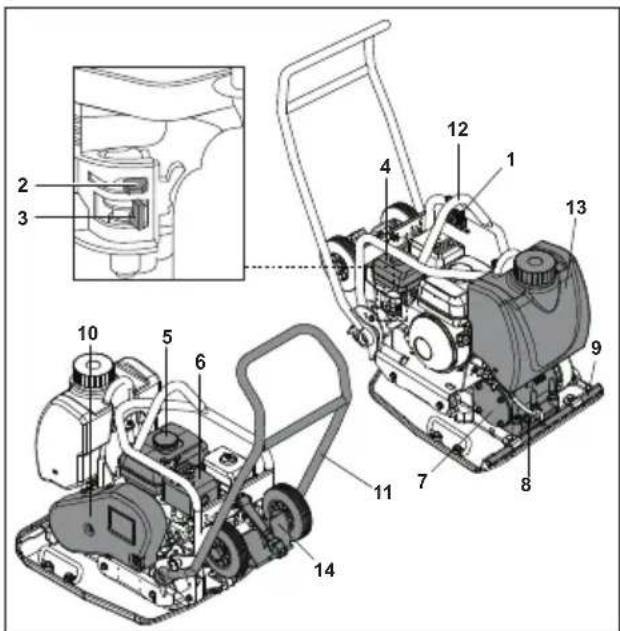

Popis zařízení

1. páčka plynu,
2. páčka sytiče
3. páčka uzávěru palivové nádrže (zapnout/vypnout),
4. Kryt vzduchového filtru,
5. palivová nádrž,
6. výfuk,
7. Vibrátor,
8. Pühledítko pro kontrolu hladiny oleje ve vibrátoru,
9. Připojovací body pro postřikovací systém nebo tlumící podložku,
10. krytřemenu,
11. ovládací rukojeť,
12. Zvedací bod,
13. Water Tank,
14. Transporter Attachment

Technická data

CZ

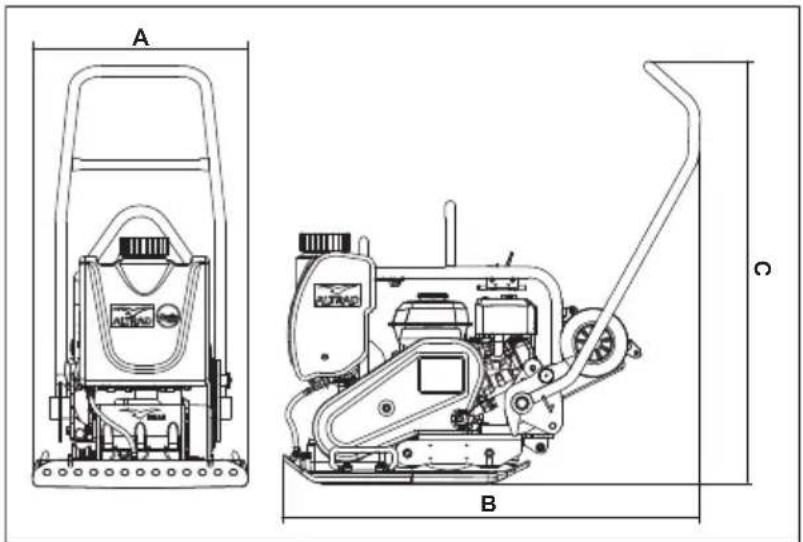

Model Honda GX120 Honda GX160
A - šířka (mm) 500 500
B - prac. délka (mm) 960 960
C - prac. výška (mm) 975 975
skladovací délka (mm) 1025 1025
skladovací výška (mm)	685 685
Motor	Honda GX120	Honda GX160
Výkon motoru (HP/kW)	4.0/3.0 @ 3800rpm	5.5/4.4 @ 3800rpm
* Hmotnost (kg)	89	90
Síla vibrace (kN)	15	15
Frekvence (Hz)	85	85
Max. rychlost (m/min)	24	24
Hutníci síla (kg/m2)	485 485
** 3-osá vibrace (m/sec2)	2.7	2.7
Akust. výkon (dB(A))	105 105

* Weight includes Water Kit and Transporter Attachment. (Items 13 and 14 of Machine Description)
** minimální hodnota podle EN500, část 4

A B C

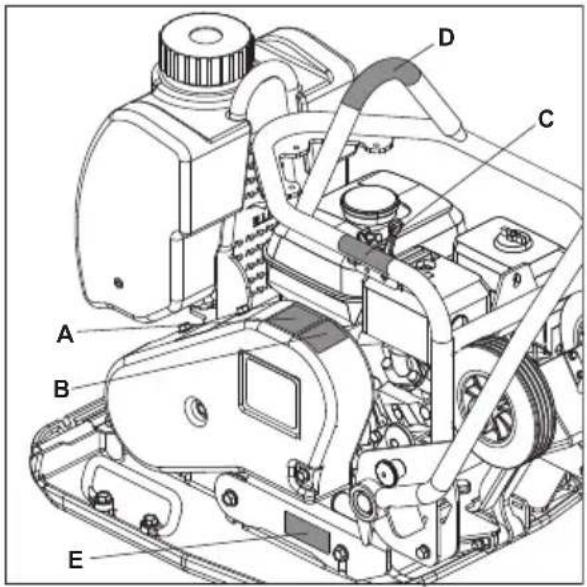

A. Symbol – Bezpečnostní Symboly
B. Symbol - Hladina Hluku
C. Symbol – Otáčky Motoru
D Symbol – Místo Pro Zvedání
E. Symbol – Sada Kolo Obutí

A - symbol – bezpečnostní symboly (Part No. 19.0.373)

Čti návod k obsluze!

Použij ochrannou prac. obuv!

Hladina hluku při provozu zařízení dosahuje hodnoty 105 dB(A).

C - symbol - otáčky motoru

poloha vysoké otáčky motoru

poloha nízké otáčky motoru

D - symbol – místo pro zvedání

Místo pro zvedání

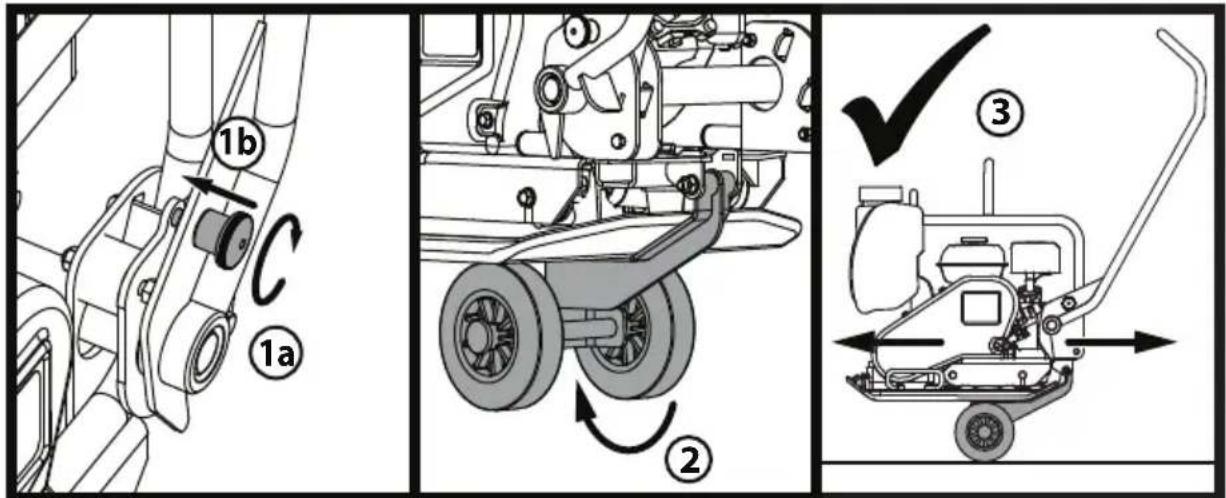

E - Symbol - Sada Kolo Obutí (800/99420)

Další informace naleznete v "Pokyny k montáži" část těchto webových stránek pro vysvětlení.

Životní prostředí

Bezpečné nakládání s odpady

Pokyny pro ochranu životního prostředí. Zařízení je složeno z různých druhů materiálů. Nepoužitelné zařízení a jeho části odevzdejte na určená místa k recyklaci!

Popis součásti Material

Rukojeť Ocel + Guma
Vibrační Základová Deska Ocel
Excentrická Závaži Ocel
Vibrátor Hliník
Blok Motoru Hliník
Kryt Motoru Umělá Hmota
Ostatní Části Ocel A Hliník

Důvody pro hutnění povrchů

Při vytváření nových povrchů-podkladů, asfaltových vrstev, kdy se rozmístuje písek, nebo jiná výplň, dochází k tvorbě vzduchových mezer, které když nejsou zhutněny vedou k následujícím problémům:

1. doprava po nezhutněném povrchu vede ve vrstvách k jeho deformacím a propadům, takto dochází k poklesu vrchní nosné vrstvy
2. tentýž efekt na nezhutněný povrch vyvolává statický tlak (např. budovy)
3. nezhutnělé povrchy podléhají rychleji erozi, vniká do nich okolní vlhkost (voda), což vede k jejich erozi

Voda, která se dostala do nezhutnělých vrstev se mísí s pískem a dilatuje při změnách teploty. Takto dochází k poškozování podkladů budov a zvyšování nákladů na jejich opravy.

Hutněním se dosahuje zvýšení hustoty podkladového materiálu a takto ke zvýšení jeho nosnosti a pevnosti. Hutněním se potlačují i výše popsané erozivní procesy.

Všeobecné bezpečnostní pokyny

Pro Vaší osobní bezpečnost a pro bezpečnost Vašeho okolí, prosím čtěte řádně tyto bezpečnostní pokyny a ujistěte se, že jim rozumíte a že jste je plně pochopili. Obsluha tohoto zařízení plně odpovídá za to, že pochopila a rozumí tomu, jak bezpečně obsluhovat toto zařízení. Pokud si nejste jisti, jak řádně a bezpečně obsluhovat toto zařízení, kontaktujte svého nadřízeného (dohlížitele) nebo výrobce Altrad Belle.

VÝSTRAHA

Nevhodné použití zařízení může být nebezpečné! Přečtěte si tuto kapitolu před použitím, údržbou nebo opravou zařízení!

• Toto žázení je těžké a nesmí být zvedáno jednou osobou, je nutné mít vhodné manipulační zařízení nebo pomocníka. U tohoto zařízení existují přídavné manipulační kolečka pro snazší prévážení a přemistování – viz dále.
• Pracovní oblast uzavřete kordonem a zamezte veřejnosti nebo nepovolaným osobám vstup na pracoviště.
• Při práci s tímto zařízením musí obsluha používat osobní ochranné pomůcky – viz níže „Ochrana zdraví a bezpečnost“
• Před tím než začnete se zařízením pracovat se vždy ujistěte, že zařízení dokážete vypnout v případě, že se dostanete do potíží.
• Motor zařízení vždy vypněte předtím než začtete zařízení přemistovat, převážet nebo opravovat.
• Předtím než se dotknete motorové části zařízení nechte ji řádně vychladnout. Motor se za provozu zařízení velmi zahřívá! Nikdy nenechávejte běžet motor zařízení bez dozoru!
• Nikdy nemanipulujte a neodnímejte ochranné kryty zařízení, tyto kryty jsou zde pro Vaši ochranu. Nikdy nepoužívejte zařízení do kud nejsou poškozené nebo chybějící ochranné kryty opraveny nebo vyměněny.
• Nikdy nepoužívejte zařízení pokud se cítíte unaveni, pokud jste nemocni, nebo pokud jste pod vlivem alkoholu nebo drog.

VÝSTRAHA

Pohonné látky jsou hořlavé! Mohou způsobit zranění a ničit osobní majetek. Před plněním zásobníku s palivem vypněte motor zařízení, uhaste veškeré otevřené ohně a uhaste hořící cigarety. Zbytky pohonných látek utřete do sucha.

Bezpečnost při manipulaci s pohonnými látkami.

• Před doplněním nádrže vypněte motor zařízení a nechte jej zchladnout.
• Při doplňování paliva nekuřte. Palivo doplňujte v místě kde nejsou otevřené ohně.
• Rozlité palivo musí být ihned zasypáno pískem. Pokud si palivem potřísníte oblečení ihned jej vyměňte.
• Palivo přechovávejte ve schválných nádobách určených pro tyto účely mimo zdroje tepla a otevřeného ohně nebo jiných vznětlivých předmětů.

Vibrace

Některé vibrace pocházející z provozu zařízení jsou přenášeny přes držadlo na paže obsluhy. Vibrační desky PCX Altrad Belle byly navrženy s cílem minimalizovat úroveň těchto vibrací. Berte na vědomí specifikace a technická data pro úroveň vibrací a dobu používání (viz výše). Nikdy nepřekračujte stanovené expoziční doby (časy použití).

Osobní ochranné pomůcky (dále jen OOP)

Při obsluze zařízení musí být vždy použity patřičné a schválené OOP, jako jsou ochranné brýle, rukavice, ochranné klapky na uši, protiprachová maska a vhodná a schválená ochranná obuv. Rovněž je nutno používat vhodné pracovní oblečení. Dlouhé vlasy je nutné vhodně chránit pod čepicí nebo stáhnout do copu. Před prací se zařízením je nezbytné sundat z těla šperky, náramky a jiné ozdobné módní prvky tak, aby se nedostaly do pohyblivých části zařízení.

Prach

Při procesu hutnění může vznikat větší množství zvířeného prachu, který může být nebezpečný pro zdraví obsluhy. Vždy používejte ochrannou masku, která je určena pro daný typ prachových částic.

Palivo

Vyvarujte se polknutí paliva, vdechnutí palivových par nebo potřísnění pokožky. Potřísněnou pokožku ihned omyjte. Pokud se Vám palivo dostane do očí, vypláchněte je velkým množstvím vody a co nejdříve vyhledejte lékařskou pomoc.

Výfukové plyny

Nepoužívejte zařízení v nevětraných nebo stísněných prostorech, vždy se přesvědčte, že je pracovní oblast dostatečně ventilována.

VAROVÁNÍ

Výfukové plyny produkované tímto strojem jsou velmi toxické a mohou zabít!

Kontrola zařízení před jeho spuštěním

Prohlídka před spuštěním

Níže uvedená kontrolní prohlídka musí být provedena vždy před každým spuštěním zařízení nebo vždy po každé hodině provozu zařízení, podle toho co nastane dřív. Pro bližší informace nahlédněte do servisní části tohoto návodu. V případě jakékoliv závady musí být zařízení odstaveno a to do doby než dojde k odstranění závady.

1. důkladně stroj prohledněte na známky zjevného poškození, zkontrolujte ochranné prvky zda jsou funkční a nepoškozené, zvláště se soustřed'te na kryt klínového řemene mezi motorem a tělem vibrátoru
2. zkontrolujte hladinu oleje v motoru a doplňte olej pokud je to nutné
3. zkontrolujte stav hladiny benzínu v nádrži zařízení, v případě nedostatku provedte jeho doplnění. Používejte čistý benzín. Znečištený benzín může způsobit zanesení palivového systému.
4. zkontrolujte, zda ně kde neuniká olej nebo palivo
5. zkontrolujte, zda-li je vzduchový filtr čistý. Nadměrný obsah nakumulovaného prachu ve filtru může způsobit nepředvídatelné cho vání motoru zařízení. Vyčistěte filtr pokud je to nezbytné (více podrobností naleznete v odstavci „Údržba stroje“)

Pokyny k obsluze

- Přemístěte zařízení tam, kde jej hodláte použít.

V případě manipulace s „PCX 17/50A“ pomocí zvedacího zařízení se nejdříve ujistěte, že nosnost zvedacího zařízení je dostatečná ke zvedání „PCX 17/50A“ (viz kapitola s technickými údaji nebo výrobní štítek). K zavěšení „PCX 17/50A“ používejte jen správné řetězy nebo popruhy, které řádně umístěte v místě bodu pro zavěšení v horní části „PCX 17/50A“.

- Nikdy nepřemist'ujte nebo nepřevážejte „PCX 17/50A“ s nastartovaným motorem a to dokonce ani na krátkou vzdálenost.

- Za dodržení bodů uvedených v kapitole „kontrola před startem“ nastartujte motor zařízení.

Hutnicí zařízení „PCX 17/50A“ je vybaveno odstředivou spojkou a funkce vibrace je mimo provoz, pokud motor běží na volnoběh. Zvýší-li se otáčky motoru odstředivá spojka sepne a spustí mechanický vibrátor a zařízení začne vibrovat. Pro dosažení správné funkčnosti při provozu zařízení je nutné, aby motor běžel na maximum otáček.

- Nastavte páčku plynu na maximum a pro řízení a otáčení s „PCX 17/50A“ použijte ovládací rukojet“.

Spuštěný vibrátor umožní, že za řízení začne vibrovat a pohybovat se směrem vpřed. Za normálních okolností nemusíte „PCX 17/50A“ tlačit, nechte ji pracovat volně její rychlostí. Rychlost pohybu je závislá na stavu hutněného povrchu. Pokud je hutněný povrch svahovitý je třeba při ovládání zařízení dbát zvýšené opatrnosti! V případě, že je svah příliš prudký je třeba použít pevného lana, které se jedním koncem pevně upevní v nejnižším možném bodě spodní části zařízení, aby mohl pomocník pomáhat odlehčit zařízení. Nikdy nevibrujte svah napříč! Vždy buď ve směru dolů nebo nahoru!

- Vibrovaný povrch vibrujte pomoci „PCX 17/50A“ v systematickém sledu průchodů (nikdy ne náhodně) dokud není povrch dostatečně zhutněn.

Pokud je třeba zhutnit více vrstev materiálu je nutné každou vrstvu zhutnit zvlášť samostatně.

VAROVÁNÍ

Vždy mějte na vědomí, jak bezpečně používat ovládací prvky zařízení a co všechno musíte udělat pro bezpečné provozování zařízení.

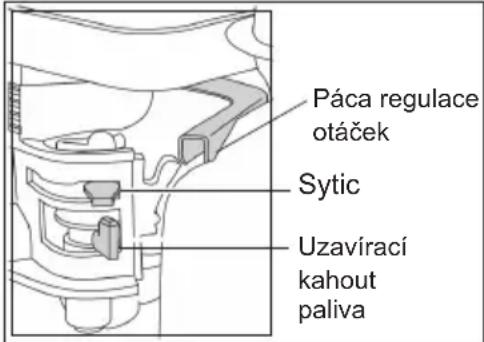

Honda GX120 & GX160

1. Uzavírací kohout paliva otevřete úplně otočením páčky směrem doprava.
2. Pokud spouštíte studený motor, nastavte páčku sytiče do polohy zcela vlevo. Při opětovném spouštění zahřátého motoru není sytič většinou potřeba. Pokud je motor téměř vychladlý, pohněte páčkou sytiče jen o kousek.
3. Vypínač motoru dejte do polohy ZAPNUTO ("I").
4. Přesunutím páky regulace otáček zcela doprava nastavte volnoběžné otáčky. Nespouštějte desku na plné otáčky, stroj by začal vibrovat ihned po spouštění.

5. Do jedné ruky pevně uchopte hlavní rukojeť stroje, do druhé rukojeť reverzního spouštěče. Táhněte pomalu za držadlo reverzního spouštěče, dokud neucítíte odpor motoru, pak nechte držadlo vrátit.

6. Ujistěte se, že celé startovací lanko není vytaženo, zatáhněte prudce za startovací rukojeť.

7. Opakujte, dokud není motor spuštěn.

8. Jakmile motor poprvé chytne, přesuňte páčku sytiče doprava - do polohy ZAVŘENO.

9. Pokud se motor nepodaří oheň po několika pokusech, postupujte podle průvodce odstraňováním problémů.

10. Pro zastavení motoru přesuňte páku regulace otáček do polohy volnoběžné otáčky a vypínač motoru přepněte otočením proti směru hodinových ručiček do polohy "0".

11. Zavřete uzavírací kohout paliva.

Páca regulace otáček Sytic Uzavírací kahout paliva

Průvodce odstraňováním závad

Problém	Příčina	Řešení
Motor nejde nastartovat.	Není palivo.	Otevřete zátku nádrže.
		Doplňte palivo.
	Motor je vypnutý . Zapněte motor.
	Zapalovací svíčka je zanesená.	Svíčku vyčistěte a nastavte mezeru.
	Motor je studený. Použijte sytič.
	Přeplavený motor.	Honda, vypněte sytič, páku regulace otáček naplno, startujte reverzním spouštěčem, dokud motor nechytne
Motor stále nestartuje Zásadní porucha	Kontaktujte dodavatele Altrad Belle
Deska se nevibruje.	Příliš nízké otáčky motoru.	Zvyšte otáčky motoru na vysoké.
	Řemen řemenového převodu je volný.	Napnout řemen
	Zanesený vzduchový filtr.	Vyčistit/vyměnit vzduchový filtr.
	Porucha pohonu.	Kontaktujte dodavatele Altrad Belle.
	Porucha vibrátoru.
Asfalt se nalepuje na desku.	Málo zvlhčení.	Použijte postřikovací systém.
Bitumenový povrch se loupe ve vrstvičkách.	Přehutněno.	Odjet s deskou a předělat.
Nízká pojezdová rychlost (deska se propadá).	Příliš silná hutněná vrstva.	Odeberte část materiálu.
	Příliš velký obsah vlhkosti.	Odeberte materiál a upravte vlhkost.

Údržba

Jednosměrné vibrační desky řady PCX 17/50A od Altrad Belle jsou navrženy tak, aby poskytovaly mnohaletý bezporuchový provoz. Doporučuje se, aby schválení jako obchodník Altrad Belle provádí všechny hlavní údržbu a opravy. Vždy je nutno použit originální náhradní díly, nedodržením se ztrácí záruka na zařizení.

Před jakýmkoliv zásahem v rámci údržby, opravy apod. je nutné zařízení nejdříve zastavit a vypnout motor. V případě, že je zařízení vybaveno benzínovým motorem odpojte od zapalovací svíčky botku svíčky. Vždy použijte doporučené oleje –viz tabulka níže.

Pravidelné kontroly

Když je zařízení nové musí být po určité době provozu vyměněn olej – viz návod k obsluze k danému typu motoru. Olej ve vibrační jednotce musí být vyměněn po prvních 100 hodinách provozu poté po každých 500 hodinách. Více informací o výměně oleje ve vibrátoru viz „Vibrační jednotka“.

Stav napnutí řemenu musí být kontrolován každé 4 hodiny.

Úkon údržby		Poprvních 4hod.	První měsíc/ 20 hod.	3 měsíce /50 hod.	6 měsíců /100 hod.
Motorový olej	Kontrola množství	√
	Výměna		√		√
Vzduchový fi ltr	Kontrola stavu / Vyčištění		√		√
	Dát na dřívější místo kdy nutný / Každý 3 měsíce
Svíčka	Výměna				√
Řemen Napnout		√ √	√

Olej/palivo druhy a množství, druhy zapalovacích svíček

	Druh oleje Množství Druh paliva Množství				Zapalovací svíčka	Mezera mezi elektrod.
Zážehový Motor Honda GX120	S.A.E. 10W 30 0.6 l		Bezolov. benzín	2.5 l	BM6ES nebo BPR6ES	0.7 - 0.8
Zážehový Motor Honda GX160	S.A.E. 10W 30 0.6 l		Bezolov. benzín	3.6 l	BM6ES nebo BPR6ES	0.6 - 0.7
Vibrátor	S.A.E. 10W 40 0.3 l N/A N/A N/A			N/A

Zátka Těsnění Správná hladina Dolni část zavitu zátky

Vibrační jednotka.

Odšroubujte zátku otvoru pro doplňování oleje do vibrační jednotky i s těsnící podložkou. Zkontrolujte hladinu oleje ve vibrační jednotce, která se musí na rovné ploše dotýkat dolní části závitu otvoru. V případě nízké hladiny doplňte patřičné množství po úroveň začátku závitu – viz obrázek. Dodržte typ oleje viz tabulka (další strana):

1. Otočte rukojeť západky knoflík zapojit rukojeti západky a zamkněte rukojeť.
2. Jakmile je rukojeť je zajištěna na svém místě, uvolní sadu do kola a sklouzla pod základní deskou.
3. s rukojetí stále zamčené na místo, přístroj je nyní připraven k přepravě pomocí soupravy na kola.

Záruka

CZ

Vaše nová vibrační deska má záruku v trvání jeden rok (12 měsíců) od data předání koncovému uživateli. Altrad Belle poskytuje záruku na chybnou konstrukci, materiálové vady a chyby při výrobě.

Záruka se nevztahuje na následující případy:

1. Poškození způsobené nešetrným používáním, nesprávným používáním, pádem nebo podobným poškozením vyplývajícím z nedodržení pokynů k montáži, údržbě nebo provozu.
2. Provedení změn, montáž dodatečných zařízení, opravy prováděné jinými osobami než pověřenými Altrad Belle nebo jejich zástupci.
3. Přepravu, za účelem opravy, k a od Altrad Belle či jejich zástupcům.
4. Materiál a práci za renovaci, opravy nebo výměnu součástí podléhajících běžnému opotřebení.

Následující součástí nejsou kryty zárukou:

• Poháněcí řemen(y)

• Vzduchový fi ltr motoru

• Zapalovací svíčka

Altrad Belle, jejich zástupci, ředitelé, zaměstnanci, pojistitelé nejsou zodpovědní za následky, jiné škody, ztráty, náklady ve spojitosti s nemožností použít stroj k nějakému účelu.

Záruční reklamace

Všechny záruční reklamace musejí být nahlášeny nejprve Altrad Belle telefonicky, faxem, elektronickou poštou nebo poštou.

Záruční oddělení:

Tel: [phone] Fax: [phone] Email : [e-mail]

Pro zákazníky ve Spojeném království:

Ve snaze jmenování ALTRAD Belle ekologicky šetrným a přátelským k prostředí, jsme nyní představili online registraci Záruky. Pro přístup na registrační stránku, použijte následující adresu:

http://www.bellegroup.com/index.php?p=warranty_registration

Případně pro přístup k registrační stránce naskenujte QR kód pomocí svého chytrého zařizení.
