BELLE PCX 1750A - Zagęszczarka wibracyjna Lescha - Bezpłatna instrukcja obsługi

Typ produktu	Płyta wibracyjna
Marka	Lescha (Altrad Belle)
Model	BELLE PCX 1750A
Szerokość robocza	500 mm
Długość (w pozycji roboczej)	960 mm
Wysokość (w pozycji roboczej)	975 mm
Długość (w pozycji transportowej)	1025 mm
Wysokość (w pozycji transportowej)	685 mm
Masa (z zestawem zraszającym i kołami, wersja GX120)	89 kg
Masa (z zestawem zraszającym i kołami, wersja GX160)	90 kg
Silnik	Honda GX120 (3,0 kW / 4,0 KM) lub Honda GX160 (4,4 kW / 5,5 KM)
Siła odśrodkowa	15 kN
Częstotliwość wibracji	85 Hz
Maksymalna prędkość robocza	24 m/min
Siła zagęszczania	485 kg/m²
Poziom mocy akustycznej	105 dB(A)
Przenoszone wibracje (3 osie)	2,7 m/s²
Pojemność zbiornika paliwa (GX120)	2,5 L
Pojemność zbiornika paliwa (GX160)	3,6 L
Rodzaj oleju silnikowego	SAE 10W30
Ilość oleju silnikowego	0,6 L
Rodzaj oleju wibratora	SAE 10W40
Ilość oleju wibratora	0,3 L
Świeca zapłonowa	BM6ES lub BPR6ES (odstęp 0,7-0,8 mm)
Zasilanie	Benzyna bezołowiowa
Bieżąca konserwacja	Sprawdzać poziomy, czyścić filtr powietrza, regulować pasek
Bezpieczeństwo	Nosić ŚOI, wyłączyć silnik przed przeglądem, nie używać w pomieszczeniach
Dostępne części zamienne	Pasek, filtr powietrza, świeca, sprzęgło

Często zadawane pytania - BELLE PCX 1750A Lescha

Jaka jest moc silnika płyty wibracyjnej BELLE PCX 1750A?

Płyta wibracyjna jest dostępna z dwoma silnikami Honda: GX120 (3,0 kW / 4,0 KM) lub GX160 (4,4 kW / 5,5 KM).

Jak uruchomić płytę wibracyjną?

Otwórz kurek paliwa, ustaw ssanie jeśli silnik jest zimny, przekręć przycisk włącz/wyłącz na 'I', ustaw przepustnicę na bieg jałowy, a następnie pociągnij linkę rozrusznika aż silnik zacznie pracować. Potem stopniowo cofnij ssanie.

Jaki olej stosować do silnika i wibratora?

Do silnika: SAE 10W30 (0,6 L). Do wibratora: SAE 10W40 (0,3 L).

Jak często należy wymieniać olej w wibratorze?

Pierwsza wymiana oleju ma miejsce po 100 godzinach pracy, a następnie co 500 godzin.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź obecność paliwa, czy kurek jest otwarty, czy jest włączony zapłon, czy świeca nie jest zatłuszczona. Jeśli silnik jest zalany, otwórz ssanie i pociągnij rozrusznik z pełnym gazem.

Jak wyregulować napięcie paska?

Napięcie paska należy sprawdzać co 4 godziny. Zapoznaj się z sekcją 'Konserwacja' w instrukcji, aby poznać procedurę lub skontaktuj się z autoryzowanym serwisantem.

Jakie ŚOI są obowiązkowe podczas używania tej płyty wibracyjnej?

Konieczne jest noszenie obuwia ochronnego, nauszników ochronnych, okularów ochronnych i rękawic.

Czy można używać płyty wibracyjnej w pomieszczeniach?

Nie, spaliny są toksyczne. Zawsze używaj na zewnątrz lub w bardzo dobrze wentylowanym pomieszczeniu.

Jak transportować płytę wibracyjną?

Użyj zestawu kół transportowych, blokując uchwyt. Do podnoszenia przywiąż zawiesia tylko do przewidzianego punktu podnoszenia. Nigdy nie pozostawiaj silnika włączonego podczas transportu.

Co zrobić, jeśli asfalt przywiera do płyty?

Użyj systemu zraszania wodą, aby nasmarować płytę i zapobiec przywieraniu.

INSTRUKCJA OBSŁUGI BELLE PCX 1750A Lescha

My, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Wielka Brytania, niniejszym poświadczamy, iż produkt opisany w tym świadectwie został zakupiony od autoryzowanej Belle Group w UE i jest zgodny z następującymi dyrektywami EU: 2006/42/EY (Niniejsza dyrektywa zastępuje dyrektywę 98/37/EC), Dyrektywą zgodności elektromagnetycznej 2004/108/CE (z poprawkami wniesionymi przez 89/336/EEC, 92/31/EEC & 93/68 EEC). Utylizacja sprzętu elektrycznego i elektronicznego 2002/96/CE, dyrektywą w sprawie niskich napięć 2006/95/CE, BS EN ISO 12100-1:2003 Bezpieczeństwo maszyn i związane normy harmonizacyjne, tam gdzie to ma zastosowanie. Poziom hałasu jest zgodny z Dyrektywą 2000/14/EC Załącznik VI i 2005/88/EG, organizacja zawiadamiana (odnośnie zgodności) to AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Wielka Brytania. Hałas techniczne pliki są przechowywane przez Ray Neilsonem na grupy głowy Belle adres Biura zamieszczonego powyżej.

PRODUKTTYP......

TIPO

PRODOTTO

PRODUKTTYP.

MODELL

MODELLO

MODELL.

SERIENNR.

SERIE N°.

SERIE NR.

HERSTELLUNGSDATU

Dyrektor Zarządzający – w imieniu BELLE GROUP (SHEEN) UK

Miejsce deklaracji - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Data deklaracji - 2016.

СЕРТИФИКАТ СООТВЕТСТВИЯ / ЕÜ VASTAVUSDEKLARATSIOON / ATBILSTİBAS

DEKLARACIJA / ES ATITIKTIES DEKLARACIJA / ДЕКЛАРАЦИЯ ЗА СПАЗВАНЕ НА

Niniejszy podręcznik został napisany, aby pomóc w bezpiecznym użytkowaniu i obsłudze płytowych zagęszczarek wibracyjnych Belle serii PCX 17/50A. Podręcznik ten jest przeznaczony dla sprzedawców i operatorów zagęszczarek PCX 17/50A.

Przedmowa

Dział Środowisko zawiera instrukcje na temat tego, jak przeprowadzać recykling zużytego przyrządu w sposób przyjazny środowisku naturalnemu.

Dział Opis Maszyny pomaga w zaznajomieniu się z rozmieszczeniem i funkcjami sterowania poszczególnych elementów maszyny.

Dział Bezpieczeństwo Ogólne oraz Zdrowie i Bezpieczeństwo wyjaśnia, jak użytkować maszynę, aby zapewnić sobie bezpieczeństwo oraz bezpieczeństwo ogólnospołeczne.

Procedura Start i Stop pomoże Tobie przy uruchamianiu i zatrzymywaniu maszyny.

Przewodnik Wykrywanie i Usuwanie Usterek pomoże Tobie w przypadku, gdy będziesz mieć problem z maszyną.

Dział Obsługa jest po to, aby pomóc w ogólnym utrzymaniu oraz obsłudze Twojej maszyny.

Dział Gwarancja określa charakter objęcia gwarancją i procedurę reklamacyjną.

Dział Deklaracja Zgodności przedstawia normy, na podstawie których maszyna została wykonana.

Wytyczne odnośnie zapisów.

Tekst w niniejszym podręczniku, na który należy zwrócić szczególną uwagę, jest przedstawiony w sposób następujący:

UWAGA

Produkt może stanowić zagrożenie. Istnieje ryzyko uszkodzenia maszyny lub zranienia operatora, jeżeli procedury nie zostały przeprowadzone w sposób właściwy.

OSTRZEŻENIE

Istnienie możliwość zagrożenia życia operatora.

OSTRZEŻENIE

OSTRZEŻENIE

Przed obsługą i przeprowadzaniem konserwacji tej maszyny NALEŻY PRZECZYTAĆ i PRZESTUDIOWAĆ niniejszy podręcznik.

Należy WIEDZIEĆ jak bezpiecznie wykorzystywać regulację urządzenia i jak należy dokonywać bezpiecznej jego konserwacji. (Notabene należy się upewnić, czy wiadomo, jak wyłączyć maszynę już przed jej włączeniem na wypadek wystąpienia problemów.) ZAWSZE nosić lub używać odpowiednich elementów ochrony osobistej.

Jeżeli masz JAKIEKOLWIEK PYTANIA na temat bezpiecznego używania i konserwacji tego urządzenia, ZAPYTAJ NASZEGO KIEROWNIKA NADZORU LUB SKONTAKTUJ SIĘ Z: GRUPĄ BELLE Wlk. Brytania. [phone]

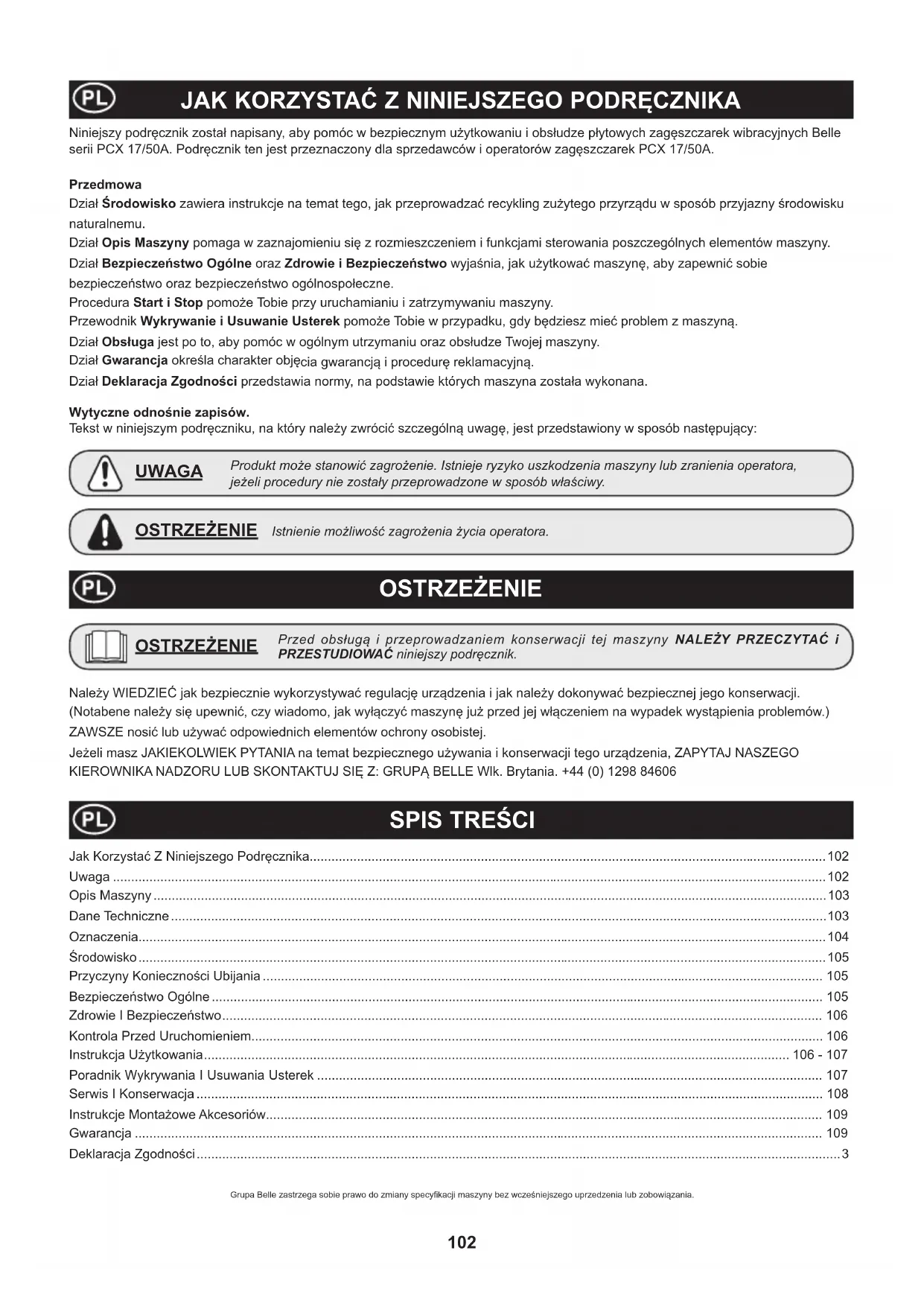

SPIS TREŚCI

Jak Korzystać Z Niniejszego Podręcznika....102

Uwaga 102

Opis Maszyny 103

Dane Techniczne 103

Oznaczenia....104

Środowisko....105

Przyczyny Konieczności Ubijania 105

Bezpieczeństwo Ogólne 105

Zdrowie I Bezpieczeństwo....106

Kontrola Przed Uruchomieniem....106

Instrukcja Użytkowania.... 106 - 107

Poradnik Wykrywania I Usuwania Usterek 107

Serwis I Konserwacja....108

Instrukcje Montażowe Akcesoriów....109

Gwarancja 109

Deklaracja Zgodności....3

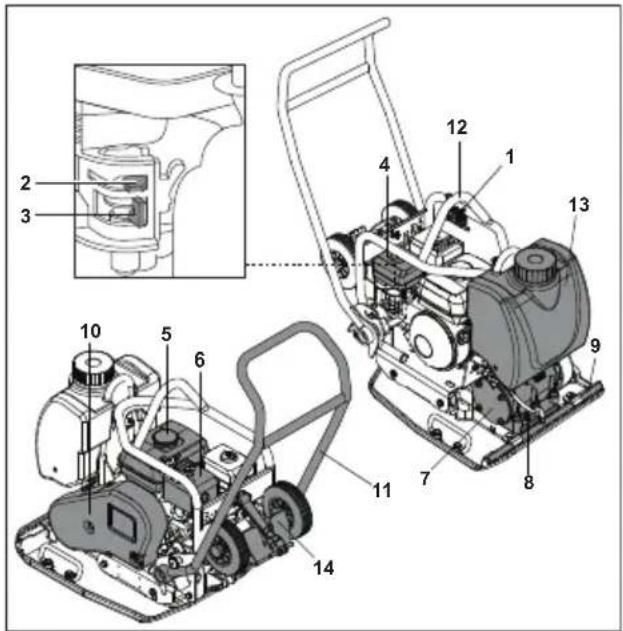

1. Dźwignia przepustnicy,
2. Dźwignia ssania,
3. Zawór paliwa,
4. Obudowa Filtra Powietrza,
5. Zbiornik paliwa,
6. Wydech,
7. Wibrator,
8. Kontrolka poziomu oleju wibratora,
9. Punkt mocowania systemu spryskiwania,
10. Ośłona pasków wibratora,
11. Rączka kontrolna,
12. Punkt uchwytu,
13. Zbiornik wody,
14. Kółka transportowe

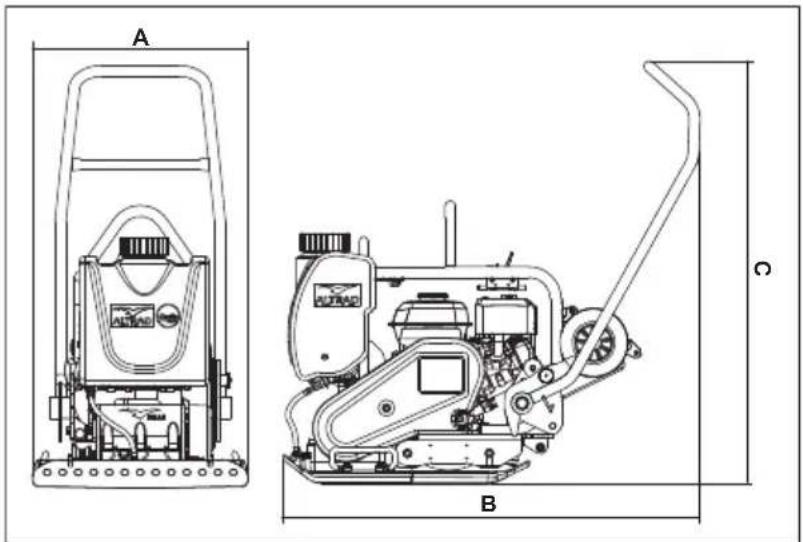

Dane Techniczne

Model Honda GX120 Honda GX160
A - szerokość (mm) 500 500
B - długość robocza (mm)	960	960
C - wysokość robocza (mm) 975 975
długość po złożeniu rączki (mm)	1025	1025
wysokość po złożeniu rączki (mm)	685	685
Silnik	Honda GX120	Honda GX160
Moc silnika (KM/kW)	4.0/3.0 @ 3800rpm	5.5/4.4 @ 3800rpm
* Waga (kg)	89	90
Siła wymuszająca (kN)	15	15
Siła wymuszająca (Hz)	85	85
Prędkość przesuwu (m/min)	24	24
Siła zagęszczania (kg/m2)	485 485
** Wibracja trójosiowa (m/sec2)	2.7	2.7
Ciśnienie akustyczne (dB(A))	105	105

* Podana waga obejmuje zbiornik wody i kółka transportowe (punkty 13 i 14 opisu urządzenia)
**norma według EN500-4.

A B C

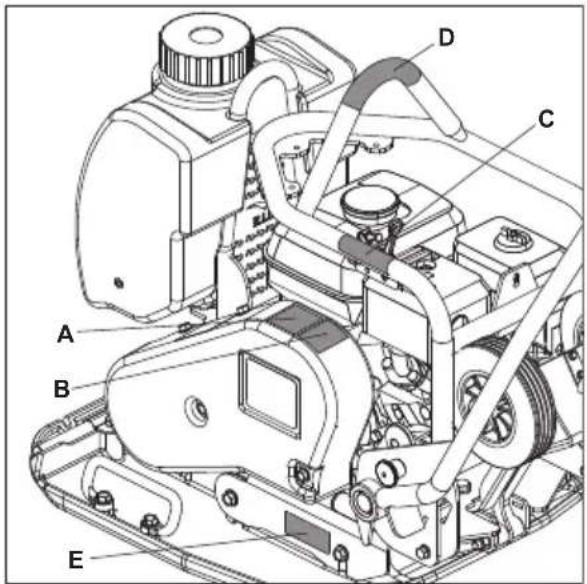

A. Oznaczenie Dotyczące Bezpieczeństwa
B. Oznaczenie Poziomu Hałasu
C. Oznaczenie Obrotów Silnika
D. Oznaczenie Podnoszenia
E. Oznaczenie Koło Zestaw Montaż

A - Oznaczenie dotyczące bezpieczeństwa (część nr. 19.0.373)

Proszę przeczytać podręcznik obsługi

Noś obuwie ochronne

Noś nauszniki ochronne

Noś gogle ochronne

B - Oznaczenie poziomu hałasu (800/99951)

Poziom hałasu generowanego przez urządzenie podczas pracy wynosi 105 dB(A).

C - Oznaczenie obrotów silnika

Położenie szybkich obrotów silnika

Położenie wolnych obrotów silnika

D - Oznaczenie podnoszenia

Punkt podnoszenia

E - Oznaczenie Koło Zestaw Montaż (800/99420)

Zapoznaj się z sekcją "Instrukcje Montażowe Akcesoriów" z tej strony do wyjaśnienia.

Bezpieczne usuwanie odpadów.

Instrukcje ochrony środowiska naturalnego.

Maszyna zawiera materiały wartościowe. Zużyta aparaturę i akcesoria umieszczaj w odpowiednich urządzeniach do recyklingu.

Element maszyny Material

Rączka operatora Stal
Płyta bazowa Stal
Ciężary mimośrodowe	Stal
Wibrator Aluminium
Benzyna Silnik Obudowa Aluminium
Silnik benzynowy Okładki	Synthetic Material
Części pozostałe	Stal & Aluminium

Przyczyny Konieczności Ubijania

Grunt, który został naruszony lub na nowo wypełniony, naniesiona została nowa dolna warstwa nośna lub nawierzchnia bitumiczna, będzie posiadał puste przestrzenie lub dziury powietrzne, które, jeżeli nie zostaną ubite, będą prowadzić do pojawiania się jednego lub wielu problemów.

1. Ponieważ ruch przechodzi przez powierzchnię o obszarach nieubitych, materiał jest ściśnięty. Prowadzi to do zapadania się górnej powierzchni, gdyż materiał wypełnia luki.
2. Podobna sytuacja ma miejsce przy obciążeniach statycznych na nieubitym podłożu. Obciążenie (np. budynek) będzie się zapadać.
3. Materiały z pustymi lukami są bardziej wrażliwe na przesączanie wodą, co prowadzi do erozji. Pochłanianie wody może także powodować rozszerzanie się gruntu podczas niskich temperatur i jego kurczenie podczas krótkich okresów suszy. Rozszerzalność i kurczliwość są głównymi przyczynami niszczenia fundamentów budynków i prowadzą zwykle do tego, że konstrukcje ich muszą zostać podparte.

Ubijanie zwiększa gęstość materiału i tym samym zwiększa jej zdolność przenoszenia obciążeń. Zmniejsza puste przestrzenie i tym samym zmniejsza ryzyko zapadania się, rozszerzania i kurczenia się na skutek przenikania wody.

Bezpieczeństwo Ogólne

Dla bezpieczeństwa własnego oraz bezpieczeństwa wszystkich przebywających wokół należy przeczytać i upewnić się, czy się rozumie, następujące informacje nt. bezpieczeństwa. Operator jest odpowiedzialny za to, aby upewnił się, że w pełni rozumie, jak bezpiecznie obsługiwać urządzenie. W przypadkach niepewności co do bezpiecznego i właściwego użytkowania zagęszczarki wibracyjnej skonsultuj się ze swym kierownikiem nadzoru lub przedstawicielem Altrad Belle.

UWAGA

Niewłaściwa konserwacja może być niebezpieczna. Przed rozpoczęciem przeprowadzania wszelkich prac konserwacyjnych, serwisowania lub napraw należy przeczytać i zrozumieć niniejszy dział.

• Urządzenie to jest ciężkie i nie może być podnoszone ręcznie w pojedynkę. Zatem, albo POPROS O POMOC albo użyj odpowiedniego sprzętu dźwigowego.
• Przed rozpoczęciem pracy należy ogrodzić miejsce przeprowadzania robót i utrzymywać współpracowników oraz osoby nieupoważnione w bezpiecznej od maszyny odległości.
• Należy nosić Sprzęt Ochrony Ósobistej (SÓO) w każdym miejscu, gdzie sprzęt ten jest przewidziany do użytku (patrz Zdrowie i Bezpieczeństwo).
• Upewnij się, czy potrafisz bezpiecznie wyłączyć urządzenie przed tym, jak dokonasz jej włączenia, na wypadek powstania problemów.
• Zawsze wyłączaj silnik urządzenia przed jego obsługą techniczną.
• Podczas użytkowania silnik staje się bardzo gorący, zatem pozwól, aby silnik się ochłodził zanim zaczniesz go dotykać. Nigdy nie pozostawiaj silnika w ruchu bez jego dozoru.
• Nigdy nie usuwaj, ani nie ruszaj jakichkolwiek osłon, w które wyposażona jest maszyna, one są tu dla Twojej ochrony.
• Zawsze sprawdzaj osłony pod względem ich stanu technicznego i bezpieczeństwa. Jeżeli jakakolwiek z nich jest uszkodzona lub nie ma jej w ogóle, NIE UŻYWAJ ZAGĘSZCZARKI dopóki osłona ta nie zostanie wymieniona lub naprawiona.
• Nie używaj maszyny, gdy jesteś chory, czujesz się zmęczony, lub też gdy jesteś pod wpływem alkoholu lub narkotyków.

UWAGA

Paliwo jest łatwopalne. Może spowodować obrażenia personelu lub uszkodzenia sprzętu. Zanim zaczniesz uzupełniać paliwo wyłącz silnik, zgaś wszelkie źródła otwartego ognia, nie pal tytoniu podczas uzupełniania paliwa w zbiorniku. Pamiętaj, aby zawsze wytrzeć rozlane paliwo

Bezpieczeństwo Paliwowe

• Podczas tankowania wyłącz silnik i pozwól, aby się ochłodził.
• Podczas tankowania NIE pal tytoniu, ani nie zezwalaj na obecność nieosłoniętych płomieni w tej strefie.
• Każdy wyciek paliwa należy natychmiast zabezpieczyć przy użyciu piasku. Gdy wyciek nastąpi na Twoje ubranie, wymień je.
• Przechowuj paliwo w dopuszczonych, przeznaczonych do tego celu pojemnikach, z dala od źródeł ognia i zapłonu.

Niektóre drgania powstające na skutek pracy ubijania przenoszone są poprzez rękojeść na ręce operatora maszyny. Zagęszczarka płytowa Altrad Belle została specjalnie zaprojektowana, aby zmniejszyć poziom drgań przenoszonych na ręce/ramiona. Odnieś się do wymagań i danych technicznych, aby poznać poziomy drgań i czasy użytkowania maszyny (zalecany maksymalny, dzienny czas narażenia na działanie drgań). NIE przekraczaj maksymalnych czasów użytkowania maszyny.

SOO (SPRZET OCHRONY OSOBISTEJ)

Należy nosić odpowiedni SOO podczas użytkowania urządzenia, np. Okulary Ochronne, Rękawice Ochronne, Nauszniki, Maski Przeciwpyłowe oraz Buty z ochraniaczami palców u nóg Noś zawsze ubranie odpowiednie do pracy jaką wykonujesz. Zwiąż z tyłu długie włosy oraz usuń biżuterię, która może dostać się w kontakt z poruszającymi się częściami urządzenia.

PYL

Proces ubijania może tworzyć pył, który może okazać się groźny dla zdrowia. Zawsze noś maskę ochronną odpowiednią do rodzaju tworzonego pyłu.

PALIWO

Zapobiegaj dostawaniu się paliwa do przewodu pokarmowego i nie wdychaj oparów paliwa, a także unikaj kontaktu ze skórą. Natychmiast wycieraj wszelkie rozpryski paliwa. Jeśli paliwo dostało się do oczu przepłucz je obfitą ilością wody i zasięgnij jak najszybciej porady medycznej.

WYDZIELINY SPALIN

Nie używaj zagęszczarki wewnątrz budynków, ani w pomieszczeniach zamkniętych; upewnij się, czy obszar roboczy jest odpowiednio wentylowany.

OSTRZEŻENIE

Wydzieliny spalin tworzone przez to urządzenie są wysoce toksyczne i mogą śmiertelne!!!

Kontrola Przed Uruchomieniem

Kontrola przed uruchomieniem.

Należy przeprowadzić następującą Kontrolę przed Uruchomieniem maszyny przed rozpoczęciem każdej sesji roboczej lub po każdych czterech godzinach pracy, w zależności od tego co wystąpi pierwsze. W tym celu prosimy się odnieść do działu obsługi celem uzyskania szczegółowych wskazówek. Jeżeli zostanie wykryte jakiekolwiek uszkodzenie to maszyna nie może być używana zanim usterka ta nie zostanie usunięta.

1. Sprawdź gruntownie maszynę pod kątem występowania oznak uszkodzeń.
2. Sprawdź, czy wszystkie elementy składowe są zamontowane i zabezpieczone.
3. Szczególną uwagę zwrócić na osłonę bezpieczeństwa pasa napędowego założoną pomiędzy silnikiem i jednostką wibracyjną.
4. Sprawdź poziom oleju w silniku i w razie konieczności dopełnij.
5. Sprawdź poziom paliwa w silniku i w razie konieczności dopełnij. Sprawdź układ pod kątem wycieku paliwa i oleju.

Instrukcja Użytkowania

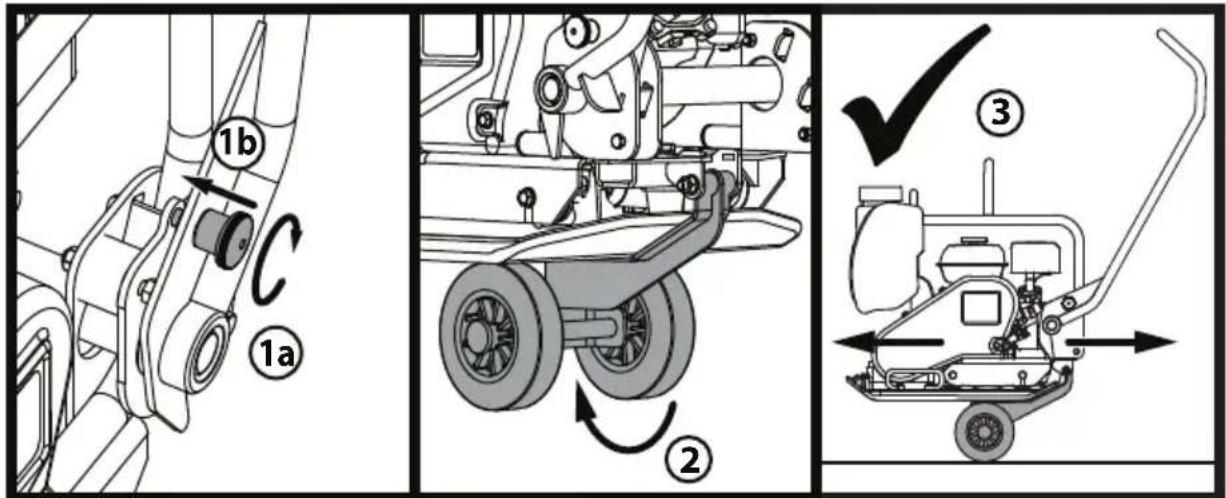

- Przemieszczanie zagęszczarki na miejsce pracy.

Gdy konieczne jest stosowanie urządzeń dźwignicowych do przemieszczenia zagęszczarki, upewnij się, że stosowany sprzęt posiada odpowiednie do ciężarku PCX 17/50A Ograniczenie Obciążenia Roboczego (zobacz tabelę wymagań technicznych w niniejszej instrukcji lub tabliczkę znamionową urządzenia). Odpowiednie łańcuchy lub zawiesia mocuj WYŁĄCZNIE do punktów podnoszenia na górze zagęszczarki.

• NIGDY nie pozostawiaj włączonego silnika podczas transportowania PCX 17/50A, nawet, jeżeli ma być to krótki dystans.
- Po przeprowadzeniu kontroli wymienionych w dziale „Kontrola Przed Uruchomieniem” możesz uruchomić silnik. Zagęszczarki Altrad Belle serii PCX 17/50A są wyposażone w sprzęgło bezwładnościowe, co umożliwia silnikowi jego bieg w stanie jałowym bez napędzania wibratora. W momencie zwiększenia prędkości obrotowej silnika, nastąpi włączenie sprzęgła i przeniesienie napędu na wibrator. W celu uzyskania prawidłowej pracy prędkość silnika powinna być ustawiona na maksymalną.

- Nastaw przepustnicę na maksimum i używaj uchwytu kontrolnego do sterowania lub obracania zagęszczarki.

Wibrator nie tylko wywołuje drgania płyty podstawowej, lecz także będzie powodował ruch zagęszczarki do przodu. Podczas normalnej pracy nie powinieneś pchać zagęszczarki PCX 17/50A, lecz pozwolić jej przesuwać się samodzielnie. Prędkość ruchu do przodu zależy od stanu ubijanej powierzchni. Gdy powierzchnia ubijana znajduje się na stokach, należy zwrócić szczególną uwagę na kontrolę kierunku ruchu PCX 17/50A. Jeżeli zachodzi taka potrzeba, używaj liny zamocowanej do zagęszczarki za dolny punkt na ramie nośnej, aby umożliwiać pomocnikowi przejęcie ciężaru PCX 17/50A. Zawsze pracuj zagęszczarką w kierunku z góry na dół a nie w poprzek.

- Pracuj zagęszczarką na powierzchni w sposób zorganizowany, dopóki nie zostanie uzyskane wymagane ubicie nawierzchni.

W miejscach, w których istnieje wiele warstw przeznaczonych do ubicia jedna na drugiej, ubijaj każdą z nich oddzielnie.

OSTRZEŻENIE

Przed obsługą i przeprowadzaniem konserwacji tej maszyny NALEŻY PRZECZYTAĆ i PRZESTUDIOWAĆ niniejszy podręcznik.

Silnik benzynowy Honda

1. Otwórz kurek paliwa przez przesunięcie dźwigni zamykania i otwierania dopływu paliwa całkowicie do prawej strony.

2. Gdy uruchamiasz zimny silnik, ustaw zawór dławiący na ON przez przesunięcie dźwigni dławika całkowicie do lewej strony. Gdy silnik jest ponownie uruchamiany ze stanu nagrzanego, manipulacja zaworem dławiącym zazwyczaj nie jest wymagana, chociaż jednak, jeżeli silnik oziębił się do pewnego stopnia, częściowe użycie dławika może okazać się konieczne.

3. Przekręć przełącznik ON/OFF na silniku zgodnie z ruchem wskazówek zegara do pozycji „I”.

4. Ustaw przepustnicę w pozycji neutralnej przez przesunięcie dźwigni przepustnicy całkowicie w prawo. Nie uruchamiaj silnika na pełnej przepustnicy, gdyż zagęszczarka zacznie pracować od razu w momencie uruchomienia silnika.

5. Trzymając uchwyt stały rękojeści regulacyjnej jedną ręką, złap uchwyt linki startera drugą ręką. Wyciągnij starter, aż poczujesz opór silnika, po czym zwolnij linkę, tak aby zwinęła się powoli. Nie puszczaj jej nagle, tak że rękojeść uderza o obudowę silnika.

6. Uważając, aby nie wyciągać linki startera całkowicie (do oporu), ciągnij energicznie jej uchwyt.

7. Powtarzaj te czynności, dopóki silnik nie zapali.

8. Gdy silnik zapala stopniowo, ustaw dźwignię dławika w pozycji OFF przez przesunięcie jej w prawo.

9. Gdy silnik po kilku próbach nadal odmawia odpalenia, postępuj zgodnie z informacjami dotyczącymi wykrywania usterek w Poradniku Wykrywania i Usuwania Usterek.

10. W celu zatrzymania silnika ustaw przepustnicę w pozycji neutralnej i przekręć przełącznik ON/OFF na silniku do pozycji „0” przeciwnie do ruchu wskazówek zegara.

11. Zakręć zawór paliwa.

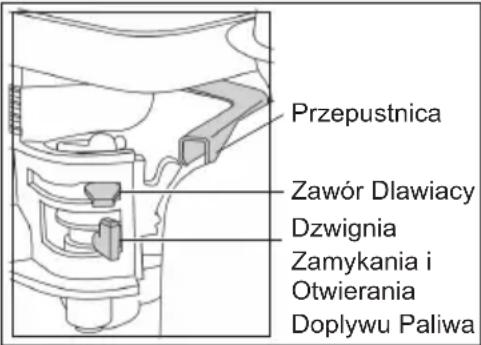

Przepustnica Zawór Dlawiacy Dzwignia Zamykania i Otwierania Dopływu Paliwa

Poradnik Wykrywania I Usuwania Usterek

Problem Przyczyna Środek zaradczy
Silnik nie uruchamia się.	Brak paliwa.	Otwórz zawór paliwa.
		Napełnij zbiornik paliwa.
	Silnik wyłączony.	Włącz silnik.
	Zużyte świece zapłonowe.	Wyczyść i wyreguluj szczelinę świecie.
	Silnik zimny. Zamknij dławik.
	Silnik zalany.	Honda, otwórz dławik, całkowicie otwórz przepustnicę, wyciągnij starter aż silnik zapali.
Silnik nadal się nie uruchamia.	Uszkodzenie Główne.	Skontaktuj się Dealerem lub Grupą Belle.
Urzadzenie nie wibruje.	Silnik pracuje zbyt wolno.	Ustaw regulator prędkości silnika na szybciej.
	Zbyt duży luz pasa napędowego.	Wyreguluj naprężenie pasa.
	Zapchany filtr powietrza.	Wyczyść lub wymień filtr powietrza.
	Uszkodzenie napędu.	Skontaktuj się Dealerem lub Altrad Belle.
	Uszkodzony wibrator.
Asfalt przykleja się do.	Brak smarowania.	Użyj układu spryskiwania wodą.
Powierzchnia bitumiczna łuszczy się (laminuje się)	Nadmierne ubijania.	Usuń.
Mała prędkość jazdy (płyta zapada się)	Zbyt duża grubość warstwy.	Usuń nieco materiału.
	Zbyt duża lub zbyt mała zawartość wilgoci	Usuń materiał i dostosuj.

Konserwacja

Jednokierunkowe zagęszczarki Altrad Belle, serii 'PCX 17/50A' są zaprojektowane, aby zapewnić przez wiele lat bezawaryjną pracę. Ważnym jednak jest, aby maszyna była regularnie konserwowana oraz sprawdzana. Zaleca się, aby wszystkie ważniejsze prace konserwacyjne i naprawy były przeprowadzane przez autoryzowanego dealera Altrad Belle. Zawsze stosuj oryginalne części zamienne Altrad Belle; używanie nieautentycznych części może doprowadzić do unieważnienia Twojej gwarancji.

Przed dokonaniem jakiejkolwiek konserwacji maszyny wyłącz silnik. Podczas pracy z maszyną napędzaną silnikiem benzynowym rozłącz przewód wysokiego napięcia od korpusu świecy zapłonowej.

Zawsze ustawiaj maszynę na poziomym podłożu dla zapewnienia prawidłowego odczytu poziomów płynu. Stosuj tylko zalecane oleje (patrz tabela poniżej).

Praca Okresowa

Gdy ubijarka jest używana po raz pierwszy, olej silnikowy musi być wymieniany po pierwszym uruchomieniu w regularnych odstępach czasu (w celu uzyskania szczegółów: patrz instrukcja silnika). Olej w obudowie wału wibratora musi zostać wymieniony po pierwszych 100 godzinach pracy, później po każdych 500 godzinach pracy. W celu uzyskania szczegółów dotyczących wymiany oleju w obudowie wału wibratora patrz 'Urządzenie Wibracyjne'.

Napięcie pasa należy sprawdzać po 4 godzinach pracy.

Konserwacja bieżąca		Po 4 godz. pracy	po miesiącu 20 godz. pracy	co 3 miesiącu / 50 godz. pracy	co 3 miesiącu 100 godz. pracy
Olej silnikowy	Sprawdź poziom	√
	Wymień		√		√
Filtr Powietrza	Sprawdź stan / Wyczyść		√		√
	Wymień co 12 miesięcy / zawsze jeżeli zachodzi potrzeba.
Świeca zapłonowa	Wymień				√
Pasek Klinowy	Sprawdź napreżenie	√ √	√

Olej / paliwo – typ i jakość, świeca zapłonowa

	Olej Pojemność Paliwo			Pojemność zbiornika	Świeca zapłonowa	Elektroda (mm)
Silnik Benzynowy Honda GX120	S.A.E. 10W 30 0.6l		Benzyna Bezołowiowa	2.5l	BM6ES lub BPR6ES	0.7 - 0.8
Silnik Benzynowy Honda GX160	S.A.E. 10W 30 0.6l		Benzyna Bezołowiowa	3.6l	BM6ES lub BPR6ES	0.6 - 0.7
Wibrator	S.A.E. 10W 40 0.3l N/A N/A N/A N/A

Zatyczka Uszczelka Poziom Zwykly Nizsza czesc gwintu

Wibrator

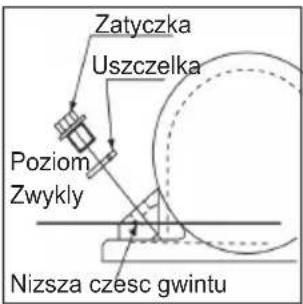

Jeżeli zachodzi taka potrzeba, uzupełniaj poziom oleju w wibratorze olejem podanym w tabeli poniżej, poniższy rysunek obrazuje procedurę sprawdzenia i uzupełnienia poziomu oleju.

1. Obróć uchwyt Zatrzask zaangażować zatrzask uchwyt i zablokuj uchwyt.
2. Gdy klamka jest zablokowana, zwolnij zestaw kół i wsunąć pod płytą podstawy.
3. z uchwytem nadal zablokowana, urządzenie jest gotowe do transportu za pomocą zestawu kół.

Gwarancja

Nowa zagęszczarka serii PCX 17/50A wyprodukowana przez Altrad Belle jest objęta gwarancją dla pierwotnego nabywcy przez okres jednego roku (12 miesięcy) od pierwotnej daty zakupu. Gwarancja Altrad Belle obejmuje błędy w konstrukcji, materiałach i jakości wykonania.

Następujące elementy nie są objęte gwarancją Altrad Belle:

1. Uszkodzenia spowodowane niewłaściwym użytkowaniem, zrzuceniem lub temu podobnym uszkodzeniem wywołanym lub będącym wynikiem nie zastosowania się do wskazanej kolejności założenia, zasady działania lub instrukcji konserwacji przez u żytkownika.
2. Zmiany przyłączenia i naprawy wykonane przez osoby spoza Altrad Belle lub osoby inne niż jej uznani przedstawiciele handlowi.
3. Koszt transportu i przesyłek do i od Altrad Belle lub jej uznanych przedstawicieli handlowych celem naprawy bądź oceny technicznej jakichkolwiek z maszyn, niebędących podstawą do roszczenia gwarancyjnego.
4. Koszty materiałowo-robocze odnawiania, naprawy i wymiany elementów składowych w związku z ich zwykłym zużyciem.

Następujące elementy składowe nie są objęte gwarancją:

• pasy netowe.
  • fi ltry powietrza silnika,
• silnikowe świece zapłonowe.

Altrad Belle i/lub jej uznani przedstawicie handlowi, dyrektorzy, pracownicy lub firmy ubezpieczeniowe nie ponoszą odpowiedzialności za następstwa lub inne uszkodzenia, straty i wydatki powstałe w związku lub będące skutkiem niemożności użytkowania maszyny w określonym przez siebie celu.

Roszczenia Gwarancyjne.

Wszelkie roszczenia wynikające z gwarancji należy najpierw kierować do Działu Obsługi Gwarancji firmy Altrad Belle telefonicznie, poprzez faks, pocztą elektroniczną lub też pisemnie.

Adres, na jaki należy kierować roszczenia gwarancyjne:

Tel: [phone] Fax: [phone] Email : [e-mail]

Rejestrowanie Gwarancji:

Pragnąc być bardziej przyjaznym dla środowiska w ofercie przetargowej dla ALTRAD Belle wprowadzamy możliwość rejestracji gwarancji online. Strona z rejestracją znajduje się pod adresem

http://www.bellegroup.com/index.php?p=warranty_registration

Na stronę rejestracji można także wejść skanując za pomocą smartfona kod QR znajdujący się obok.

Avéti apsauginę avalynę
