BELLE PCX 1750A - Vibracinė plokštė Lescha - Nemokama naudojimo instrukcija

Produkto tipas	Vibracinė plokštė
Prekės ženklas	Lescha (Altrad Belle)
Modelis	BELLE PCX 1750A
Darbinis plotis	500 mm
Ilgis (veikiant)	960 mm
Aukštis (veikiant)	975 mm
Ilgis (sandėliavime)	1025 mm
Aukštis (sandėliavime)	685 mm
Svoris (su laistymo komplektu ir ratais, GX120 versija)	89 kg
Svoris (su laistymo komplektu ir ratais, GX160 versija)	90 kg
Variklis	Honda GX120 (3,0 kW / 4,0 AG) arba Honda GX160 (4,4 kW / 5,5 AG)
Išcentrinė jėga	15 kN
Vibracijos dažnis	85 Hz
Maks. judėjimo greitis	24 m/min
Tankinimo jėga	485 kg/m²
Garso galios lygis	105 dB(A)
Perduodama vibracija (3 ašys)	2,7 m/s²
Kuro bako talpa (GX120)	2,5 L
Kuro bako talpa (GX160)	3,6 L
Variklio alyvos tipas	SAE 10W30
Variklio alyvos kiekis	0,6 L
Vibratoriaus alyvos tipas	SAE 10W40
Vibratoriaus alyvos kiekis	0,3 L
Uždegimo žvakė	BM6ES arba BPR6ES (tarpas 0,7-0,8 mm)
Kuras	Bekvapis benzinas
Įprastinė priežiūra	Tikrinti lygius, valyti oro filtrą, reguliuoti diržą
Sauga	Dėvėti AAP, prieš priežiūrą išjungti variklį, nenaudoti patalpose
Galimos atsarginės dalys	Diržas, oro filtras, žvakė, sankaba

Dažnai užduodami klausimai - BELLE PCX 1750A Lescha

Kokia yra BELLE PCX 1750A variklio galia?

Vibracinė plokštė yra prieinama su dviem Honda varikliais: GX120 (3,0 kW / 4,0 AG) arba GX160 (4,4 kW / 5,5 AG).

Kaip užvesti vibracinę plokštę?

Atidarykite kuro čiaupą, uždėkite droselį, jei variklis šaltas, pasukite įjungimo/išjungimo mygtuką į 'I', nustatykite droselinę sklendę į tuščiąją eigą, tada traukite atbulinį starterį, kol variklis užsives. Tada palaipsniui atjunkite droselį.

Kokią alyvą naudoti varikliui ir vibratoriui?

Varikliui: SAE 10W30 (0,6 L). Vibratoriui: SAE 10W40 (0,3 L).

Kaip dažnai reikia keisti vibratoriaus alyvą?

Pirmasis alyvos keitimas atliekamas po 100 darbo valandų, vėliau kas 500 valandų.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar yra kuro, ar atidarytas čiaupas, ar įjungtas kontaktas, ar neužteršta žvakė. Jei variklis užlietas, atidarykite droselį ir traukite starterį visu dujų pedalu.

Kaip sureguliuoti diržo įtempimą?

Diržo įtempimą reikia tikrinti kas 4 valandas. Žiūrėkite instrukcijos skyrių 'Priežiūra' dėl procedūros arba kreipkitės į įgaliotą techniką.

Kokios AAP yra privalomos naudojant šią vibracinę plokštę?

Būtina dėvėti apsauginius batus, triukšmo slopinimo ausines, apsauginius akinius ir pirštines.

Ar galima naudoti vibracinę plokštę patalpose?

Ne, išmetamosios dujos yra toksiškos. Visada naudokite lauke arba labai gerai vėdinamoje vietoje.

Kaip transportuoti vibracinę plokštę?

Naudokite transportavimo ratų komplektą, užfiksuodami rankeną. Kėlimui pritvirtinkite stropus tik prie numatyto kėlimo taško. Niekada nepalikite variklio veikti transportavimo metu.

Ką daryti, jei asfaltas prilimpa prie plokštės?

Naudokite vandens laistymo sistemą plokštei drėkinti, kad būtų išvengta prilipimo.

NAUDOJIMO INSTRUKCIJA BELLE PCX 1750A Lescha

Mes, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK 0EU, GB, patvirtinu, kad jei produktas, kaip aprašyta šio sertifikato pirkti iš leidžiama Belle frakcijos atstovas pagal EEB, jis atitinka šiuos EEB direktyvas: 2006/42/CE (ši direktyva pakeičia Direktyva 98/37/EB), elektromagnetinio suderinamumo direktyvos 2004/108/CE (su pakeitimais, padarytais 89/336/EEB, 92/31/EEB ir 93/68 EEB). Elektros ir elektroninės jrangos atlieku (EEI atlieku), 2002/96/CE, Žemosios įtampos jrangos direktyva 2006/95/CE, LST EN ISO 12100-1:2003 Mašinų sauga ir susiję darniejį standartai, jei taikytina. Triukšmo emisija neatitinka Direktyvos 2000/14/EB VI prede UN 2005/88/EB, už mašinos pagal 12 straipsnio nuostatas, notifikuotoji įstaiga yra AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Triukšmo Techniniai failai vyks Ray Neilson Belle grupės buveinės adresu, kuris nurodytas aukščiau.

Data deklaracijos - 2016

Šiame vadove pateikta informacija padės saugiai valdyti ir prižiūrėti PCX 17/50A plokštinių tankintuvą. Ši knyga skirta PCX 17/50A plokštinių tankintuvų prekybos atstovams bei operatoriams.

Pratarmė

Skyriuje „Irenginio aprašymas” pateikta informacija apie šio jrenginio struktūrą bei valdymo prietaisus.

Skyriuje „Aplinkosauga“ pateiktos instrukcijos, kaip pakartotinai panaudoti nebetinkamą naudoti jrenginį aplinkai nekenksmingu būdu.

Skyriuose „Bendros saugumo priemonės“ ir „Sveikata ir saugumas” aiškinama, kaip saugiai naudotis įrenginiu ir apsaugoti aplinkinius.

Skyriuje „Valdymo instrukcijos” aptariami jrenginio montavimo ir naudojimo principai.

Skyriuje „Gedimų nustatymas” pateikta naudingų patarimų, kaip išspręsti įrenginio naudojimo metu iškilusias problemas.

Skyriuje „Techninės priežiūros darbai” aptariami bendrieji įrenginio techninės priežiūros darbai.

Skyriuje „Garantija“ aprašytos garantijos taikymo sąlygos bei paraiškų pateikimo tvarka.

Su ženklinimu susijusios direktyvos.

Šio vadovo dalis, į kurią reikėtų atkreipti ypatingą dėmesį, pateikta tokia tvarka:

ATSARGIAI

Produktas gali būti pavojingas. Neteisingai atlikdami veiksmus, galite sugadinti įrenginį arba patys susižaloti.

ISPÉJIMAS

Operatoriaus gyvybei gresia pavojus.

lspèjimas

ISPÈJIMAS

Prieš pradėdami naudoti ar remontuoti ši įrenginį, IDĖMIAI PERSKAITYKITE šią naudojimo instrukciją.

JSIDĖMĖKITE visas saugaus įrenginio valdymo taisykles ir nepamirškite, ką privalote daryti, kad užtikrintumėte saugų remonta.

(Gerai jsidémékite: prieš jungdami jrenginj, pasitikrinkite, ar žinote, kaip reikia jì išjungti, jei kiltų problemų.)

VISUOMET naudokite tinkamas asmenines apsaugos priemones.

JEI TURITE KLAUSIMŲ dėl šio produkto saugaus naudojimo ar remonto, KREIPKITĖS I SAVO KONSULTANTĄ ARBA SUSISIEKITE SU ALTRAD BELLE.

Turinys

Kaip naudotis šia instrukcija 134

lspèjimas 134

Mažinos apražymas.... 135

Techniniai duomenys 135

Įspėjamieji lipdukai 136

Aplinkosauga 137

Tankinimo svarba 137

Sveikata ir saugumas 138

Patikrinimas prieš darbą....138

Tankintuvo valdymas 138 - 139

Gedimų apžvalga....139

Techninė priežiūra 140

Montavimo Instrukcijos....141

Garantija 141

CE sertifikatas 4

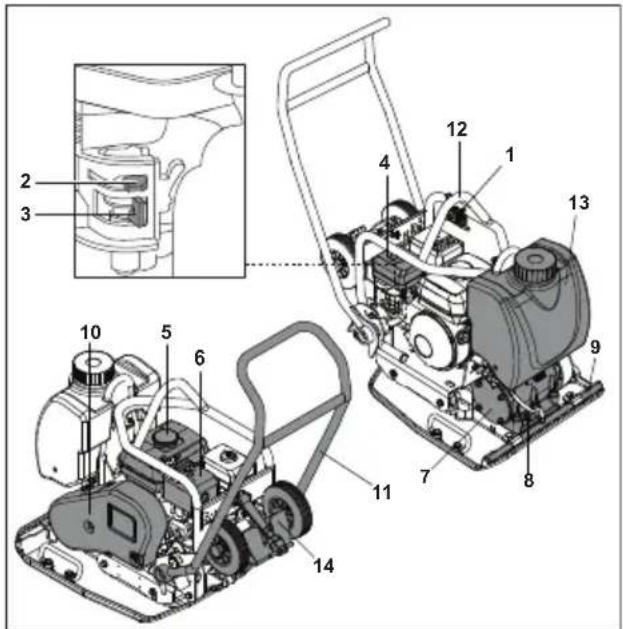

1. Droselio svirtis,
2. Droselinès sklendès svirtis,
3. Kuro jjungimo/išjungimo (ON/OFF) svirtis,
4. Oro fi ltro korpusas,
5. Kuro bakas,
6. Išmetamasis vamzdis,
7. Vibratorius,
8. Vibratoriaus alyvos patikrinimo kaištis,
9. Vandens purkštuvo tvirtinimo vieta,
10. Diržo apsauga,
11. Valdymo rankena,
12. Keltuvo rémas,
13. Vandens bakas,
14. Transporterio jrenginys

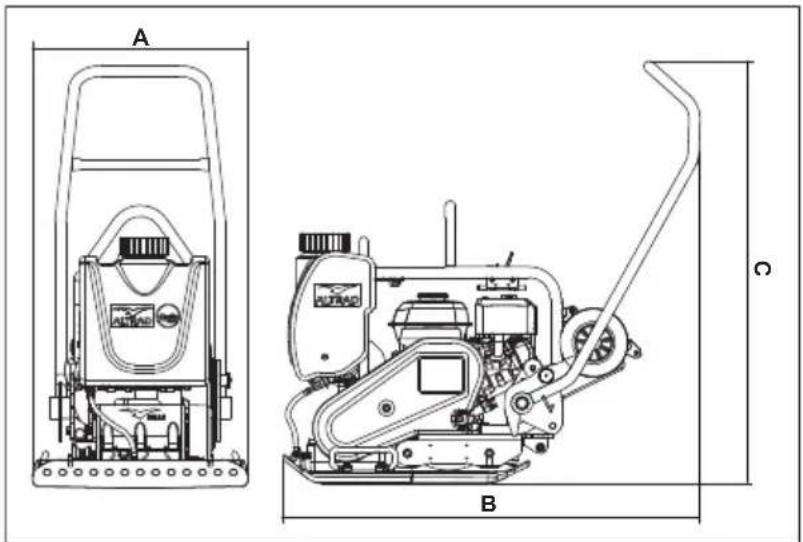

Techniniai duomenys

Model Honda GX120 Honda GX160
A - plotis (mm) 500 500
B - ilgis - valdymas (mm) 960 960
C - aukštis - valdymas (mm) 975 975
ilgis - laikymas (mm) 1025	1025
aukštis - laikymas (mm)	685 685
Variklis	Honda GX120	Honda GX160
Variklio galia (AG/kW)	4.0/3.0 @ 3800rpm	5.5/4.4 @ 3800rpm
* Svoris (kg)	89	90
Vibratoriaus jėga (kN)	15	15
Dažnis (Hz)	85	85
maksimalus judėjimo greitis (m/min.)	24	24
Tankinimo galia (kg/m2)	485 485
** 3 ašies vibracija (m/sec2)	2.7	2.7
garso stiprumo lygis (dB(A))	105 105

* I svori jskaičiuotas vandens jrenginys ir transporterio jrenginys. (13 ir 14 jrenginio aprašymo punktai)
** Minimalus lygis En 500 4 dalis

A B C

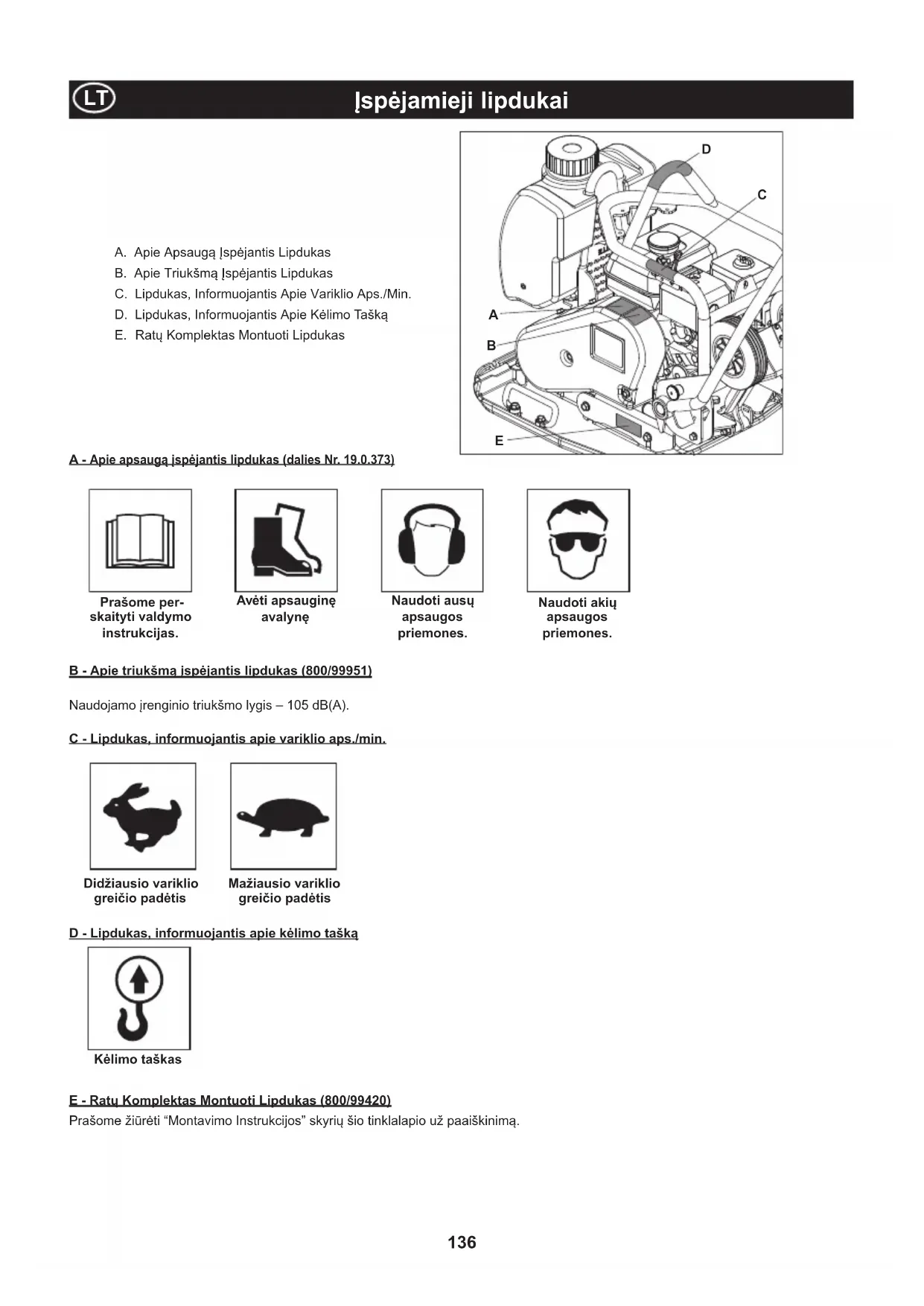

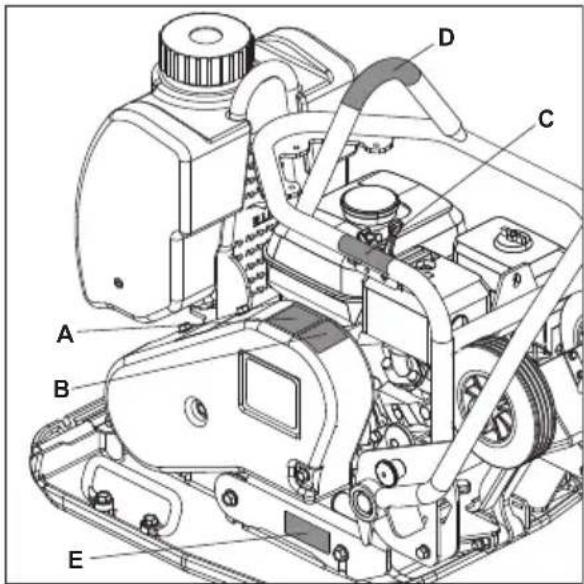

A. Apie Apsaugą Ispėjantis Lipdukas
B. Apie Triukšmą Įspėjantis Lipdukas
C. Lipdukas, Informuojantis Apie Variklio Aps./Min.
D. Lipdukas, Informuojantis Apie Kélimo Tašką
E. Ratų Komplektas Montuoti Lipdukas

A - Apie apsaugą įspėjantis lipdukas (dalies Nr. 19.0.373)

Prašome per- skaityti valdymo instrukcijas.

Naudoti ausų apsaugos priemones.

Naudoti akių apsaugos priemones.

B - Apie triukšma jspėjantis lipdukas (800/99951)

Naudojamo jrenginio triukšmo lygis - 105 dB(A).

C - Lipdukas, informuojantis apie variklio aps./min.

Didžiausio variklio greičio padėtis

Mažiausio variklio greičio padėtis

D - Lipdukas, informuojantis apie kélimo taška

Kélimo taškas

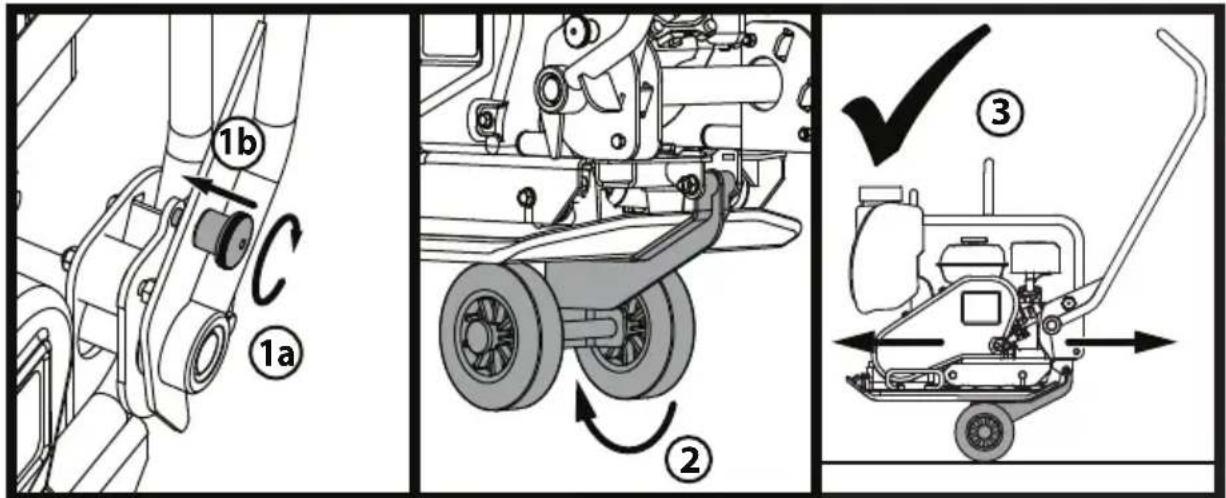

E - Ratu Komplektas Montuoti Lipdukas (800/99420)

Prašome žiūrėti "Montavimo Instrukcijos" skyrių šio tinklalapio už paaiškinimą.

Aplinkosauga

Saugus perdirbimas.

Instrukcijos dėl aplinkosaugos.

Mašinoje yra vertingų medžiagų. Nereikalingą įrenginį ir jo priedus nuvežkite į atitinkamas atliekų perdirbimo tarnybas.

Komponentas Medžiaga
Operatoriaus Rankena Plienas
Bazinė Plokštė	Plienas
Ekscentriniai Svarsčiai Plienas
Vibratorius Aliuminis
Benzininio Variklio Korpusas	Aliuminis
Benzininio Variklio Gaubtas	Sintetinė Medžiaga
Įvairios Dalys Plienas Ir	Aliuminis

Tankinimo Svarba

Pažeistas gruntas arba nauja perdanga ir asfalto danga yra porėti arba juose yra oro ertmių, kurių nesutankinus, ateityje gali kilti problemų.

1. Mašinos, judėdamos per nesutankintą dangą, ją įspaudžia. Tai sąlygoja dangos nusėdimą, nes spaudžiama medžiaga užpildo ertmes.
2. Panašiai atsitinka ir tuomet, kai nesutankintas paviršius yra veikiamas statinės apkrovos. Apkrova (pvz., pastatas) gali įdubti.
3. Medžiagos su ertmėmis yra labiau pažeidžiamos vandens protėkio, o tai sukelia eroziją.

Be to, dėl patekusio vandens danga gali esant šaltam orui išsiplėsti, o šiltuoju periodu – susitraukti. Dangos susitraukimas ir išsiplėtimas yra pagrindinės priežastys, dėl kurių atsiranda pastatų pamatų defektai. Tai reikalauja papildomo pamatų tvirtinimo. Tankinimas ne tik padidina med iagos tankumą, bet ir sutvirtina ją, todėl ji gali išlaikyti didesnę apkrovą. Sumažindami oro ertmes, sumažinate ir nusėdimo riziką bei apsaugote dangą nuo pratekančio vandens poveikio – susitraukimo ir išsiplėtimo

Savo pačių bei aplinkinių saugumo sumetimais prašome įdėmiai perskaityti ir įsidėmėti visą pateiktą informacija apie saugumą. Operatorius yra atsakingas už saugų šio įrenginio valdymą, todėl jis turi gerai išmanyti jo naudojimo principus. Jei nesate tikras, kaip reikėtų tinkamai ir saugiai naudoti plokštinį tankintuvą PCX 17/50A, pasikonsultuokite su savo vadovu arba Altrad Belle atstovu.

ATSARGIAI

Netinkamai prižiūrėdami arba naudodami įrenginį galite sukelti pavojų. Prieš eksploatuodami, remontuodami įrenginį ar atlikdami jo techninės priežiūros darbus, perskaitykite ir gerai įsidėmėkite šiame skyriuje pateiktą informaciją.

• Šis jrenginys yra sunkus, todėl nekelkite jo vienas, paprašykite kitų PAGALBOS arba naudokitės atitinkamu kėlimo prietaisu.
• Užtverkite darbo vietą ir užtikrinkite saugų atstumą iki pašalinių ar nejgaliotų asmenų.
• Dirbdamas su jrenginiu, operatorius visuomet turi naudoti asmenines apsaugos priemones (AAP) (žr. skyrių „Sveikata ir saugumas“).
• Prieš jjungdami jrenginj, jsitikinkite, ar žinote, kaip saugiai jj išjungti, jei iškiltų pavojus.
• Prieš transportuodami, perkeldami j kitą vietą ar remontuodami jrenginj, visuomet išjunkite variklj.
  • Darbo metu variklis labai jkaista, todėl nelieskite jo, kol neatvės. Niekuomet nepalikite veikiančio variklio be priežiūros.
• Niekuomet nenuimkite ir neperdirbkite jokių apsaugos įrenginių, nes jie sumontuoti jūsų saugumui užtikrinti. Visuomet patikrinkite apsauginių įrenginių būklę ir saugumą; pastebėję pažeidimų arba jei šių įrenginių trūksta, NENAUDOKITE TANKINTUVO tol, kol jie nebus pakeisti ar suremontuoti.
• Nenaudokite IRENGINIO, jei jaučiatės pavargę, sergate arba esate paveikti alkoholio ar vaistų.

Saugus kuro naudojimas

ATSARGIAI

Kuras yra degus skystis. Jis gali tapti rimtų sužalojimų ar turto sugadinimo priežastimi. Pildami kurą į baką, išjunkite variklj, užgesinkite visas atviras liepsnas, nerūkykite. Jei kuras išsilieja, visuomet jį išvalykite.

• Norėdami pripilti kuro, išjunkite variklj ir leiskite jam atvėsti.
• Pilant kura, NEGALIMA šalia rūkyti arba naudoti atvirą liepsną.
• Išsiliejęs kuras nedelsiant turi būti užpiltas smėliu. Jei kuro patenka ant jūsų rūbų, būtina juos visus pakeisti.
• Kurą laikykite tinkamame ir specialiai šiam tikslui skirtame konteineryje, atokiai nuo karštu ir užsidegančiu šaltiniu.

Vibracija

Dalis vibracijos, veikiant jrenginiui, persiduoda nuo rankenos i operatoriaus rankas. Vibracijos lygis ir naudojimo laikas (rekomenduojamas maksimalus kasdienio naudojimo laikas) nurodytas specifikaciju ir techninių duomenų lentelėje. NEVIRŠYKITE nustatyto maksimalaus naudojimo laiko.

Naudojantis jrenginiu, būtina dėvėti tinkamas AAP, t. y. apsauginius akinius, pirštines, ausines, kaukes nuo dulkių ir avalynę su plienine pirštų apsauga (su neslystančiais padais didesniam saugumui užtikrinti). Dėvėkite darbo pobūdį atitinkančius rūbus. Visuomet tinkamai apsaugokite odą, kad ant jos nepatektų betono.

Dulkès

Dirbant su tankintuvu, gali susidaryti jūsų sveikatai kenksmingų dulkių. Visuomet dévėkite specialią kaukę nuo atitinkamų dulkių.

Kuras

Nenurykite kuro ir nekvėpuokite kuro garais, saugokitės, kad jo nepatektų ant odos. Užtiškusį kurą nedelsdami nuplaukite. I Jei kuro pateko į akis, išplaukite jas dideliu kiekiu vandens ir kuo skubiau kreipkitės į gydytoja.

Išmetamosios dujos

Nenaudokite tankintuvo PCX 17/50A patalpų viduje arba uždaroje vietoje. Patikrinkite, ar darbo vieta yra pakankamai vėdinama.

ISPÉJIMAS

Iš šio įrenginio išsiskiriančios dujos yra labai nuodingos ir gali tapti net mirties priežastimi!

Patikrinimas prieš darba

Patikrinimas prieš darba

Kiekvienąkart prieš pradėdami darbą arba po kiekvieno keturių valandų naudojimo, nesvarbu, kas išpuola anksčiau, atlikite čia aprašytą įrenginio patikra. Išsamūs nurodymai pateikti skyriuje apie techninę priežiūrą. Aptikus bet kokį gedimą, tankintuvo PCX 17/50A naudoti negalima, kol nebus pašalinta nustatyta problema.

1. Atidžiai patikrinkite tankintuvą PCX 17/50A, ar nematyti pažeidimų. Prieš pradėdami naudoti įrenginį, patikrinkite diržo apsaugą, ar ją saugu naudoti.
2. Patikrinkite,arnas,jpylimo angos dangtelius, nuleidimo angos kaiščius ir kitas vietas, ar nematyti nuotėkio žymių. Prieš pradėdami darbą, pašalinkite bet kokias nuotėkio priežastis.
3. Patikrinkite variklio alyvos lygi ir, jei būtina, jpilkite jos.
4. Patikrinkite variklio kuro lygi ir, jei reikia, papildykite.
5. Patikrinkite, ar nėra kuro ir tepalo nutekėjimo požymių.

Tankintuvo valdymas

- Atgabenkite tankintuvą i reikiamą darbo vieta.

Jei norėdami pastatyti tankintuvą PCX 17/50A naudojate kėlimo įrangą, patikrinkite, ar kėlimo įranga turi nustatytą DAL (darbinės apkrovos ribą), atitinkančią tankintuvo PCX 17/50A svorį (žr. techninius duomenis arba ant įrenginio serijinės plokštės pateiktą informaciją). Reikiamas grandines arba diržus tvirtinkite TIK prie kėlimo vietos tankintuvo PCLX viršutinėje dalyje.

- NIEKUOMET nepalikite veikiančio variklio transportuodami arba perkeldami tankintuvą PCX 17/50A, net jei tai yra ir labai trumpas atstumas.

- Atlikę patikrą, nurodytą skyrelyje „Patikrinimas prieš darba“, galite ijungti variklj. Altrad Belle PCX 17/50A serijos tankintuvai turi išcentrinę sankabą, kuri leidžia varikliui dirbti tuščiaja eiga neveikiant vibratoriui. Padidėjus variklio apsukų skaičiui, įsijungia sankaba ir aktyvuoją vibratorių. Kad variklis tinkamai veiktų, turi būti nustatytas maksimalus variklio greitis.

- Nustatykite droselį i maksimalią padėtį, o PCX 17/50A valdykite arba jo kryptį keiskite naudodamiesi valdymo rankena. Vibratorius sąlygos ne tik bazinės plokštės vibravimą, bet ir jos judėjimą i priekį. Atlikdami įprastą darbą, tankintuvo PCX 17/50A nespauskite – leiskite jam judėti savu tempu. Įrenginio judėjimo greitis priklauso nuo tankinamo paviršiaus būklės. Jei tankinamas paviršius yra nuokalnėje, ypač reikėtų kontroliuoti tankintuvo PCX 17/50A judėjimo kryptį. Jei būtina, naudokite atitinkamą prie PCX 17/50A važiuoklės žemiausios vietos pritvirtintą lyną, leidžiantį darbuotojui perimti dalį tankintuvo svorio. Dirbdami nuokalnėje (judėdami į viršų ar žemyn) nestatykite Įrenginio skersai.

- Tankinkite paviršių sistemingai, kol pasieksite reikiamą rezultatą.

Jei reikia sutankinti keletą skirtingų dangos sluoksnių, tankinkite kiekvieną sluoksnį atskirai.

ISPÉJIMAS

Prieš pradėdami naudoti ar remontuoti ši įrenginį, IDĖMIAI PERSKAITYKITE šią naudojimo instrukciją.

Honda GX120 & GX160

1. Nuimkite kuro bako kaišti iki galo pasukdami kuro jjungimo/išjungimo (ON/OFF) svirti j dešinę.
2. Jei pradedate dirbti šaltu varikliu, droselinę sklendę pasukite i jjungimo padėtį (ON) iki galo pasukdami droselinės sklendės svirtį i kairę. Jei pradedate dirbti esant įšilusiam varikliui, droselinės sklendės paprastai atidaryti nereikia, tačiau, jei variklis yra atvėsęs, droselinė sklendė turi būti atidaryta iki pusės.
3. Pasukite variklio jjungiklj/išjungiklj(ON/OFF) pagal laikrodžio rodyklę iki I padėties.

4. Iki galo pasukdami droselio svirti j dešinę, nustatykite droseli j tuščiosios eigos režimą. Nejunkite variklio esant iki galo nustatytam droseliui, nes jjungus variklj tankintuvas iškart ims vibruoti.

5. Viena ranka stipriai laikykite jrenginio valdymo rankeną, o kita ranka suimkite atšokančią starterio rankeną. Traukite starterį tol, kol pajusite variklio pasipriešinimą, tada atleiskite starterį.

6. Neištraukite starterio troso iki galo; starterio rankeną traukite staigiu judesiu.

7. Kartokite tol, kol užvesite variklj.

8. Užvedę variklj, pamažu nustatykite droselinės sklendės svirtį i išjungimo (OFF) padėtį, pasukdami ją i dešinę.

9. Jei variklis neužsiveda ugnj po kelių bandymų, atlikite trikčių šalinimo vadovą.

10. Norėdami sustabdyti variklj, nustatykite droselį į tuščiosios eigos režimą ir pasukite variklio įjungimo/išjungimo (ON/OFF) jungiklj prieš laikrodžio rodyklę į 0 padėtį.

11. Atjunkite kuro tiekimą.

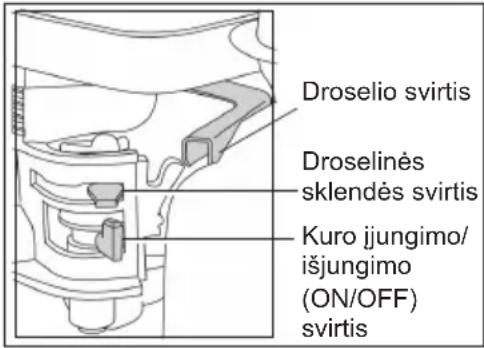

Droselio svirtis Droselinės sklendės svirtis Kuro jungimo/ išjungimo (ON/OFF) svirtis

Gedimų apžvalga

Problema Priežastis Sprendimas
Neužsiveda variklis.	Į variklj nepatenka kuras.	Nuimkite kuro bako kaištį.
		Įpilkite kuro.
	Išjungtas variklis.	Įjunkite variklj.
	Užsiteršė degimo žvakė.	Išvalykite žvakės tarpą ir vėl ją įstatykite.
	Šaltas variklis.	Uždarykite droselinę skelndę.
	Užsisiurbė variklis.	Honda: atidarykite droselinę sklendę, iki galo atidarykite droselį, traukite atšokantį starterį, kol užsives variklis.
Variklis vis dar neužsiveda. Didelis gedimas		Susisiekite su atstovybės arba Altrad Belle darbuotojais.
Įrenginys nevibruoja.	Per mažos variklio apsukos.	Nustatykite variklio greičio reguliatorių į didžiausio greičio padėtį
	Atsilaisvinęs pavaros diržas.	Sureguliuokite diržo įtempimą.
	Užsiteršęs oro filtras.	Išvalykite arba pakeiskite oro filtrą.
	Pavaros gedimas	Susisiekite su atstovybės arba Altrad Belle darbuotojais.
	Vibratoriaus gedimas
Asfaltas limpa prie plokštės.	Nepakankamai sutepama.	Naudokite vandens purškimo sistemą.
Bituminis paviršius trūkinėja (skyla).	Per didelis sutankinimas.	Nuimkite ir iš naujo padenkite.
Per mažas judėjimo greitis (plokštė grimzta).	Per didelis sluoksnio storis.	Pašalinkite medžiagos dalį.
	Per didelis arba per mažas drėgmės kiekis.	Pašalinkite medžiagą ir sureguliuokite.

Techninė priežiūra

Altrad Belle PCX 17/50A serijos tankintuvai sukurti taip, kad sklandžiai veiktų ilgus metus ir nekeltų jokių rūpesčių. Visus pagrindinius techninės priežiūros bei remonto darbus rekomenduojama patikėti patvirtintam Altrad Belle atstovui. Visuomet naudokite originalias Altrad Belle dalis antraip negalios garantija.

Prieš atliekant bet kokius jrenginio priežiūros darbus, būtina išjungti variklj ir atjungti aukštos įtampos laidą nuo degimo žvakės.

Visuomet pastatykite tankintuvą PCX 17/50A ant lygios vietos, kad galėtumėte tiksliai nustatyti bet kokių skysčių lygį. Naudokite tik rekomenduojamus tepalus (pamatyti žemiau esančią lenteļę).

Pradinis periodas

Kai pradedate pirmą kartą naudoti naują tankintuvą PCX 17/50A, būtinai pakeiskite variklio alyvą po pradinio naudojimo periodo (žr. variklio naudojimo instrukcijas). Vibratoriaus ašies dėžės alyva keistina po pirmųjų 100 valandų naudojimo, po to kas 500 darbo valandų. Išssamesnė informacija apie vibratoriaus ašies dėžės tepalo keitimą pateikta skyriuje „Vibratorius”.

Diržo įtemptumas turi būti tikrinamas kas 4 darbo valandas.

|prastiniai techninės priežiūros darbai		po pirmuju 4 valandų	pirmajj mėnesį po 20 h	po 3 mėn. / 50 h	po 6 mėn. / 100 h
Variklio alyva	Patikrinkite lygį	√
	Keitimas		√		√
Oro fi Itras	Patikrinkite / išvalykite		√		√
	Keitimas, jei būtina/kas 12 mėn.
Degimo žvakė Keitimas					√
Pavaros diržas |varža		√ √	√

Alyvos/kuro tipas ir kiekis – degimo žvakės tipas

	Alyvos tipas Kiekis Kuro tipas Talpa				Degimo žvakės tipas	Tarpas tarp elektrodų (mm)
Benzininis Honda GX120 S.A.E.	10W 30 0.6 I Neetiliuotas 2.5 I				BM6ES arba BPR6ES	0.7 - 0.8
Benzininis Honda GX160 S.A.E.	10W 30 0.6 I Neetiliuotas 3.6 I				BM6ES arba BPR6ES	0.6 - 0.7
Vibratorius	S.A.E. 10W 40	0.3 I	Nenustatyta	Nenustatyta	Nenustatyta	Nenustatyta

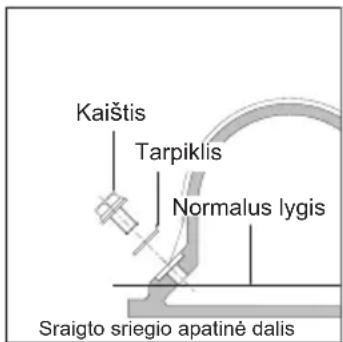

Kaištis Tarpiklis Normalus lygis Sraigto sriegio apatinė dalis

Vibratorius

Išimkite visą kaištį su tarpikliu, patikrinkite, ar alyvos lygis siekia sriegio apatinę dalį alyvos kaiščio angoje. Jei reikia, jpilkite atitinkamos alyvos (žr. lentelę).

1. Pasukite rankeną sagties rankenėle verstis rankenos skląscio ir užrakinti rankenos.
2. Kai rankena yra užrakintas i vietą, išleisti rato komplektas ir pastumti po pagrindo plokštės.
3. su rankenèle dar užrakintoje i vietą, mašina yra paruoštas būti gabenami rato rinkinys.

Garantija

LT

Naujam Altrad Belle PCX 17/50A tankintuvui su vienkrypte plokšte suteikiama vienerių metų (12 mėnesių) garantija, kuri pradeda galioti nuo tos dienos, kai klientas įsigyja gaminį. Altrad Belle garantija taikoma atsiradus konstrukcijos, medžiagų arba gamybos defektams.

Altrad Belle garantija negalioja tokiais atvejais:

1) kai jrenginys sugenda dėl netinkamo ar aplaidaus jo naudojimo, jį numetus arba atsiradus panašiems gedimams dėl gamintojo pateiktų surinkimo, valdymo ar naudojimo instrukcijų nesilaikymo;
2) jei pakeitimai, papildymai ar remontas atliekamas ne Altrad Belle atstovu ar jų igaliotų asmenų;
3) esant transportavimo ar gabenimo bet koku transportu iki ir iš Altrad Belle arba jų įgalioto atstovo dėl remonto ar patikrinimo ne pagal garantinę paraišką išlaidoms;
4) medžiagoms ir/ar darbo išlaidoms atnaujinant, taisant ar keičiant gaminio dalis dėl natūralaus nusidėvėjimo.

Žemiau išvardytiems komponentams garantija netaikoma:

• pavarų diržams;
• variklio oro fi ltrui;
• variklio degimo žvakei.

Altrad Belle ir/arba jų įgalioti atstovai, vadovai, darbuotojai ar draudikai neprisiima atsakomybės už gedimus, nuostolius ar išlaidas, tiesiogiai ar kitaip atsiradusius dėl nemokėjimo naudotis gaminiu.

Paraiškos dėl garantijos

Visos paraiškos dėl garantijos pirmiausia turi būti perduotos Altrad Belle atstovams telefonu, faksu, el. paštu arba paprastu paštu:

Paraiškos dėl garantijos:

Garantijos Registracija

Siekdami pagerinti „ALTRAD Belle“ įmonės rodiklius aplinkosaugos srityje, pradėjome taikyti garantijos registracija internetu. Registracijos puslapį mūsų interneto svetainėje galima rasti adresu:

http://www.bellegroup.com/index.php?p=warranty_registration

I registracijos puslapi galima patekti ir savo išmaniuoju telefonu nuskenavus QR (Quick Response) kodą.
