BRUGSANVISNING BELLE PCX 1750A Lescha

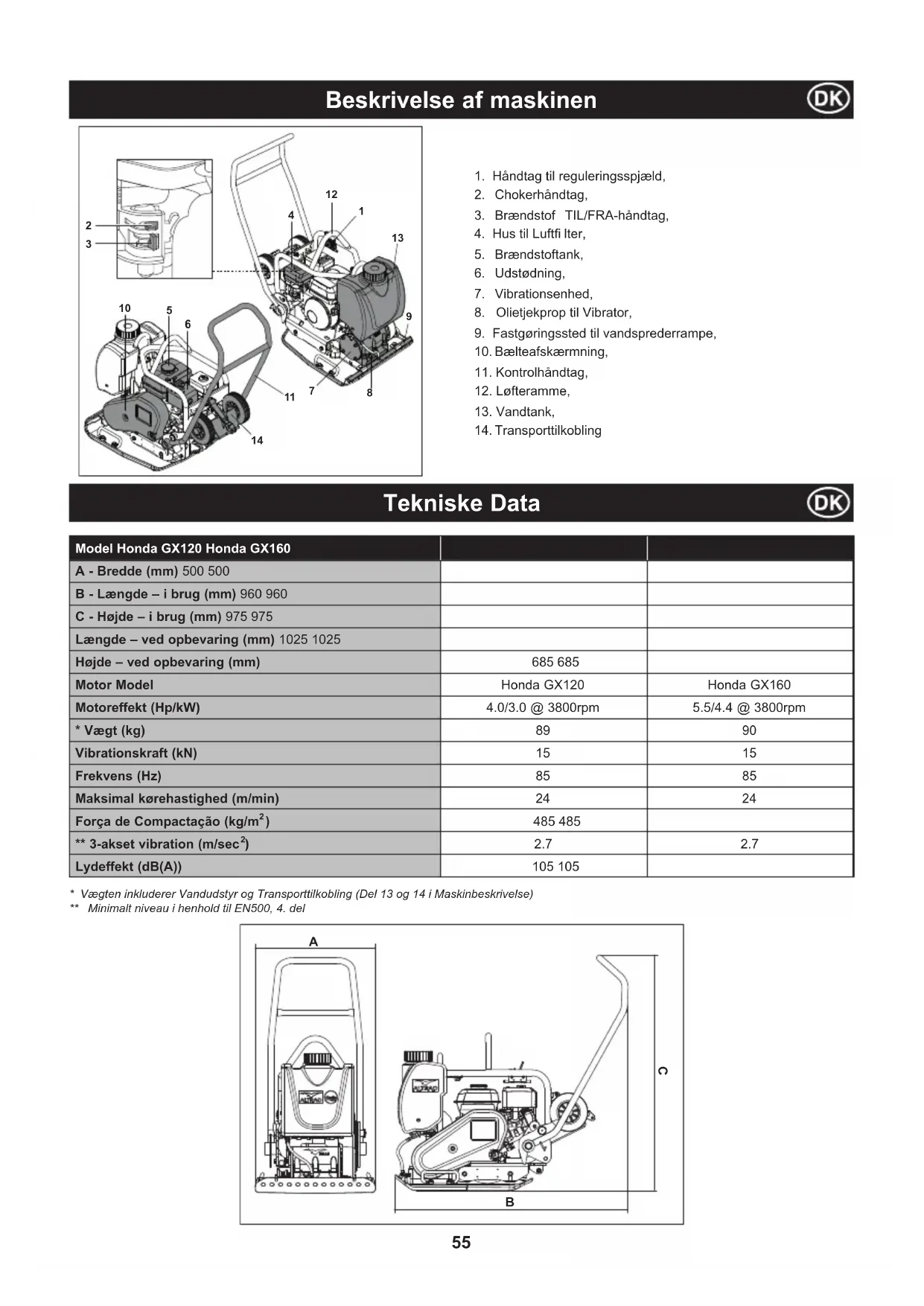

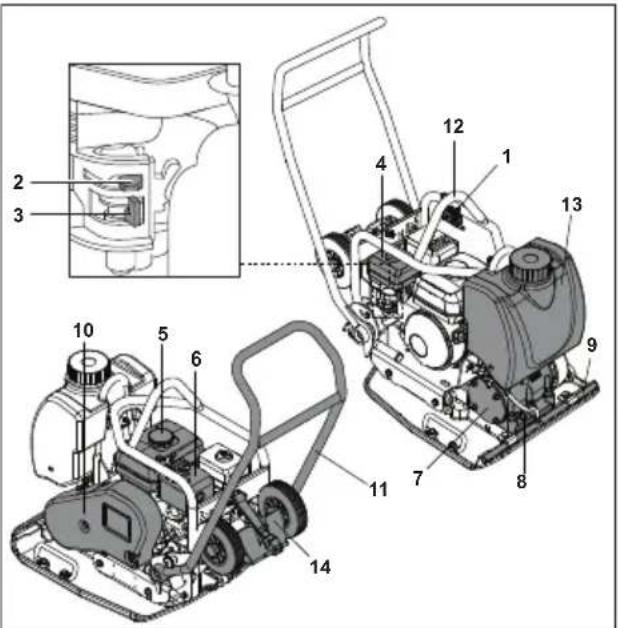

1. Håndtag til reguleringsspjæld,

3. Brændstof TIL/FRA-håndtag,

9. Fastgøringssted til vandsprederrampe,

10. Bælteafskærmning,

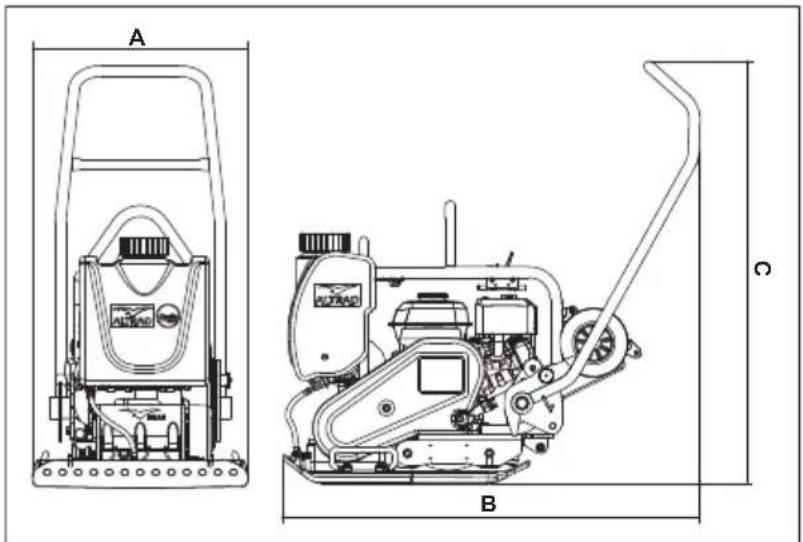

• Vægten inkluderer Vandudstyr og Transporttilkobling (Del 13 og 14 i Maskinbeskrivelse)** Minimalt niveau i henhold til EN500, 4. del

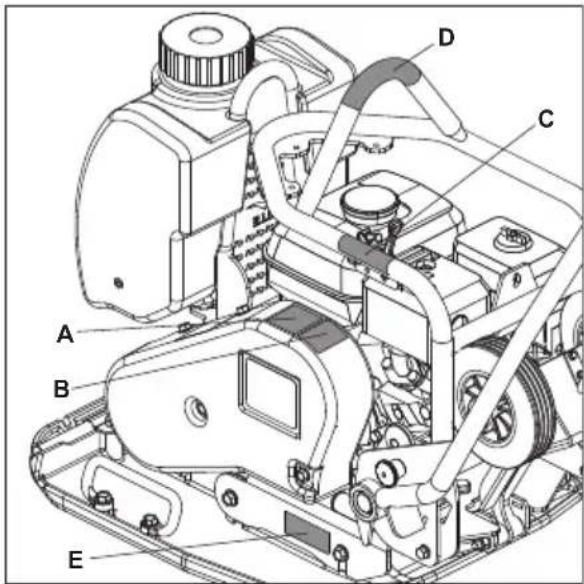

) 2.7 2.7 Lydeffekt (dB(A)) 105 10556 Etikette A - Sikkerheds Etiket (Del nr. 19.0.373) Læs venligst Brugervejlednin- gen Bær Beskyttende Fodtøj Bær Øreværn B - Støj Etiket (800/99951) Under brug er maskinens Støjniveau 105 dB(A). C - Motor RPM Etiket. A. Sikkerheds Etiket B. Støj Etiket C. Motor RPM Etiket. D. Løftepunkt Etiket. E. Hjul Kit Montering Etiket. Hurtig Motorhas- tighed Etiket. Langsom Motorhas- tighed Etiket. D - Løftepunkt Etiket (800/99986) Løftepunkt Bær Øjenbeskyt- telse

E - Hjul Kit Montering Etiket (800/99420) Se venligst ‘Monteringsvejledning’ i denne hjemmeside for forklaring.57 Forsvarlig bortskaffelse Anvisninger for beskyttelse af miljøet. Maskinen indeholder værdifulde materialer. Tag den kasserede maskine og dens tilbehør til den relevante genbrugsstation. Miljø Grunde til komprimering Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bituminøst afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller À ere problemer.

1. Når der kører tra¿ k hen over overÀ aden på et ukomprimeret område, trykkes materialet sammen.

Dette fører til nedsynkning af den øverste overÀ ade, når materialet fylder hulrummene. 2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke. 3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og bevirker normalt, at det bliver nødvendigt at underminere. Komprimering øger materialets densitet og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand. Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformationer. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af ‘PCX 17/50A’ pladevibratoren, bedes du venligst spørge din overordnede eller Altrad Belle. Komprimeringsspeci¿ kation

• Inden der fyldes brændstof på, skal motoren afbrydes og have lov til at køle af.

• Tobaksrygning er FORBUDT og undgå åben ild på stedet, når der fyldes brændstof på.

• Spildt brændstof skal omgående gøres sikkert ved at komme sand på. Hvis du spilder brændstof på tøjet, skal du tage noget andet tøj på.

• Opbevar brændstof i en godkendt, specialfremstillet beholder og ikke i nærheden af varme- og antændelseskilder.

• Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten få EN ANDEN PERSON til at HJÆLPE dig eller bruge egnet løfteudstyr.

• Afspær arbejdsområdet og hold medlemmer af offentligheden og uvedkommende personale i sikker afstand.

• Brugeren skal altid bruge personligt beskyttelsesudstyr, når denne maskine anvendes (se ‘Sundhed & sikkerhed’).

• Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.

• AFBRYD altid motoren, før maskinen transporteres, À yttes rundt på arbejdsstedet eller serviceres· Når maskinen anvendes, bliver motoren meget varm, så lad den køle af, før du rører ved den. Lad aldrig motoren gå uden opsyn.

• Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet udskiftet eller repareret.

• Du må ikke arbejde med MASKINEN, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer. Brændstofsikkerhed Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer. FORSIGTIG Brændstof er brandfarligt. Det kan forårsage kvæstelser og ejendomsskade. Afbryd motoren, sluk al åben ild og ryg ikke, mens brændstoftanken fyldes. Tør altid spildt brændstof op. FORSIGTIG Komponente Materiale Betjeningshåndtag Stål Bundplade Stål Excentrikvægte Stål Vibrationsenhed Aluminium Benzinmotorhus Aluminium Benzinmotordæksler Syntetisk materiale Diverse dele Stål og aluminium58 Sundhed og Sikkerhed Vibration En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Der henvises til speci¿ kationerne & de tekniske data for vibrationsniveauer og anvendelsestid (anbefalet maksimal daglig anvendelsestid). Overskrid IKKE den maksimale anvendelsestid. Personligt beskyttelsesudstyr Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser (med skridsikre såler for ekstra beskyttelse). Brug tøj, der er egnet til det arbejde, som skal udføres. Beskyt altid huden mod kontakt med beton. Støv Komprimeringsprocessen kan producere støv, som kan være sundhedsfarligt. Brug altid en maske, som er egnet til den type støv, der produceres. Brændstof Indtag ikke brændstof, indånd ikke brændstofdampe og undgå hudkontakt. Vask omgående brændstofsprøjt af. Hvis du får brændstof i øjnene, så skyl med store mængder vand og søg lægehjælp snarest muligt. Udstødningsdampe Brug ikke ‘PCX 17/50A’ pladevibratoren indendørs eller på et indelukket sted. Sørg for, at arbejdsområdet har tilstrækkelig udluftning. Inspektion før start Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må ’PCX 17/50A’ maskinen ikke anvendes, før fejlen er udbedret. 1. Undersøg grundigt ‘PCX 17/50A’ maskinen for tegn på beskadigelse. Før maskinen tages i brug, sørg for, at remskærmen sidder godt fast. 2. Kontrollér slanger, påfyldningsåbninger, drænpropper og andre områder for tegn på utætheder. Reparér evt. utætheder, før maskinen tages i brug.

3. Kontrollér motorens oliestand og efterfyld efter behov.

4. Kontrollér motorens brændstofstand og efterfyld efter behov.

5. Kontrollér for brændstof- og olieutætheder.

Kontroleftersyn før start Betjeningsvejledning

• Tag maskinen hen på det sted, hvor den skal bruges. Hvor det er nødvendigt at bruge løfteudstyr til at À ytte ‘PCX 17/50A’ maskinen, skal du sørge for, at løfteudstyret har en arbejdsbelastningsgrænse, som er tilstrækkelig til maskinens vægt (se afsnittet ’Tekniske data’ eller maskinens mærkeplade). Fastgør egnede kæder eller stropper, men KUN til løftepunktet ovenpå ’PCX 17/50A’ maskinen.

• Lad ALDRIG motoren gå, mens ‘PCX 17/50A’ maskinen transporteres eller À yttes, selv om det kun drejer sig om et lille stykke.

• Når du har udført kontroleftersynene før start, kan du starte motoren. Altrad Belles ‘PCX 17/50A’ udvalg af pladevibratorer er udstyret med en centrifugalkobling, som gør det muligt for motoren at gå i tomgang uden at trække vibratoren. Efterhånden som motorhastigheden øges, tilkobles koblingen og trækker vibratoren. For korrekt brug skal motorhastigheden indstilles på maksimum.

• Sæt gashåndtaget på maksimum og brug styrehåndtaget til at styre eller dreje ’PCX 17/50A’ maskinen. Vibratoren får ikke kun bundpladen til at vibrere, men får også maskinen til at køre fremad. Under normal brug bør det ikke være nødvendigt for dig at skubbe ‘PCX 17/50A’ maskinen - du kan bare lade den køre i dens eget tempo. Kørehastigheden afhænger af tilstanden af den overÀ ade, som skal komprimeres. Hvis den overÀ ade, som skal komprimeres, er på en skråning, skal de udvises stor forsigtighed med at styre ’PCX 17/50A’ maskinens køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på ‘PCX 17/50A’ maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt Arbejd altid op og ned ad en skråning, aldrig på tværs.

• Før ‘PCX 17/50A’ maskinen hen over overÀ aden i et bestemt mønster, indtil den ønskede komprimering er opnået. Hvor der ¿ ndes et antal forskellige lag, som skal komprimeres oven på hinanden, skal hvert lag komprimeres for sig. Udstødningsdampene fra denne maskine er meget giftige og kan være livsfarlige! ADVARSEL59 Betjeningsvejledning Honda GX120 & GX160.

1. Åbn for brændstoffet ved at À ytte glideknappen til at tænde/slukke for brændstoffet

2. Hvis motoren startes fra kold tilstand, skal chokeren skal der åbnes for chokeren

ved at À ytte chokerhåndtaget helt til venstre. Hvis du starter en allerede varm motor, er der som regel ikke behov for at bruge chokeren, men hvis motoren er kølet en del af, kan der være brug for lidt choker.

3. Drej tænd/sluk-knappen for motoren i urets retning til ’I’ indstillingen.

4. Sæt gashåndtaget i tomgangsindstillingen ved at À ytte armen helt til højre. Motoren

må ikke startes med fuld gas, da vibratoren begynder at vibrere, så snart motoren starter.

5. Tag godt fat i kontrolhåndtaget med den ene hånd, grib håndtaget på

træksnorsstarteren med den anden. Træk i træksnoren, indtil du mærker motormodstand, og lad starteren springe tilbage.

6. Pas på, at du ikke trækker startersnoren helt ud, og træk hurtigt i håndtaget.

7. Gentag dette, indtil motoren tænder.

8. Når motoren er tændt, stilles chokerhåndtaget gradvist tilbage i slukket indstilling ved at À ytte den til højre.

9. Hvis motoren ikke tænder efter À ere forsøg, skal du følge anvisningerne på siden med problemløsning.

10. Stands motoren ved at indstille gashåndtaget til tomgang, og drej motorens tænd/ sluk-knap mod urets retning til ’O’- indstillingen.

11. Sluk for brændstoffet.

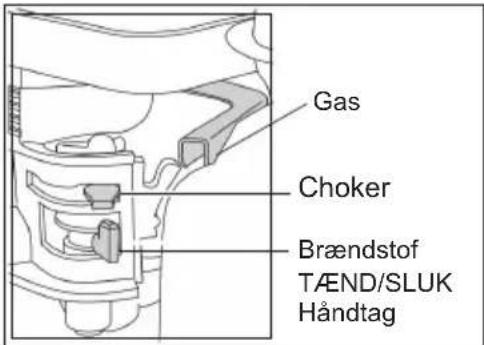

Fejl¿ ndingsvejledning Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT. ADVARSEL Gas Choker Brændstof

Skift ud efter behov / Hver 12 Timer Tændrør Udskift

Olietype Mængde Brændstoftype Kapacitet Trændrør- stype Elektrodeafstand (mm) Benzin Motor Honda GX120 S.A.E. 10W 30 0.6l Blyfri 2.5l BM6ES or BPR6ES

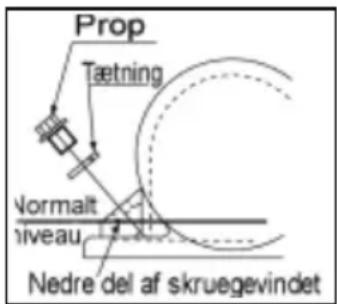

Vibrator S.A.E. 10W 40 0.3l Ikke Relevant Ikke Relevant Ikke Relevant Ikke Relevant61 Monteringsvejledning

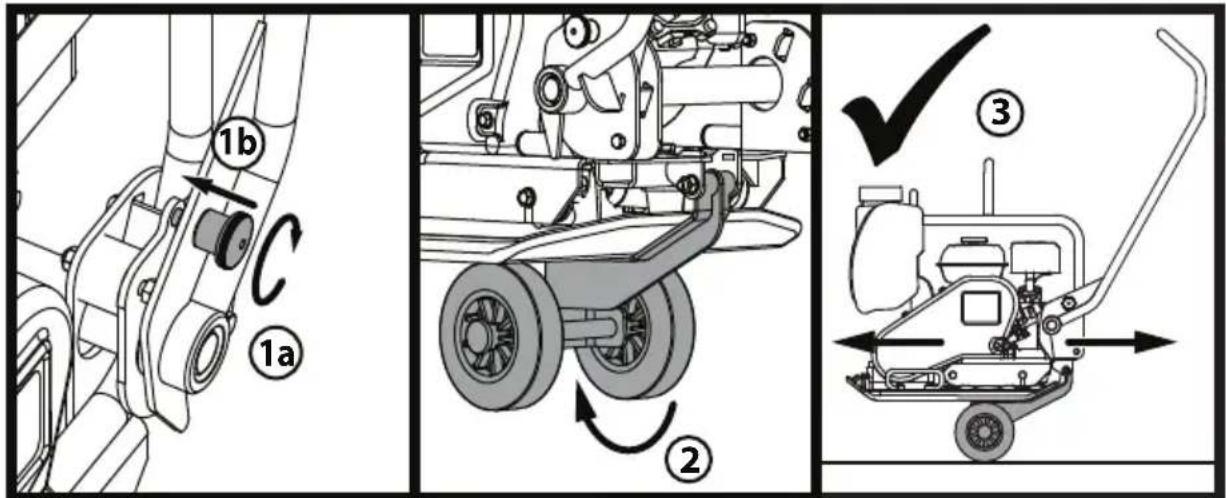

2. Når håndtaget er låst på plads, skal du slippe hjulet kit og skub under bundpladen.

3. met het handvat nog steeds opgesloten op zijn plaats, de machine is nu klaar om te worden vervoerd met behulp van het wiel kit. Din nye Altrad Belle ’PCX 17/50A’ envejs pladevibrator garanteres for den oprindelige køber i en periode på et år (12 måneder) fra den oprindelige købsdato. Altrad Belle garantien gælder defekter i konstruktion, materialer eller udførelse. Følgende dækkes ikke af Altrad Belle garantien: 1. Skade som følge af forkert brug, misbrug, tab eller lignende skade som følge af at anvisningerne for samling, betjening eller brugervedligeholdelse ikke er blevet fulgt. 2. Modi¿ kationer, tilføjelser eller reparationer, der udføres af andre personer end Altrad Belle eller deres udnævnte agenter. 3. Transport- eller forsendelsesomkostninger til og fra Altrad Belle eller deres udnævnte agenter for reparation eller taksering af en reklamation for en hvilken som helst maskine. 4. Udgifter til materialer og/eller arbejdsløn for fornyelse, reparation eller udskiftning af komponenter som følge af almindelig brug. Følgende komponenter er ikke dækket af garantien.

11. Betjeningshåndtak,

• Forsikre deg at du vet hvordan du skal slå AV maskina trygt før du slår den PÅ i tilfelle du får problemer.

5. Sjekk at det ikke er drivstoff- og oljelekkasjer.

5. Ta godt tak i manøverhåndtaket med den ene hånda, og rekylstarterhåndtaket

med den andre. Dra rekylstarteren så lenge du føler motorens motstandskraft og la deretter starteren returnere.

6. Dra starterhåndtaket raskt, men pass på at du ikke drar startertauet helt ut.
