BELLE PCX 60A - Vibrationsplade Lescha - Gratis brugsanvisning og manual

Produkttype	Vibratorplade (kompaktor)
Mærke	Lescha (Altrad Belle)
Model	BELLE PCX 60A
Pladebredde	350 mm
Længde (i drift)	1010 mm
Højde (i drift)	1010 mm
Længde (ved opbevaring)	660 mm
Højde (ved opbevaring)	550 mm
Vægt (med vandingssæt)	72.5 kg
Motor	Honda GX120, benzin 4-takts
Motorkraft	4,0 hk / 3,0 kW ved 3800 o/min
Brændstof	Blyfri benzin
Brændstoftank kapacitet	2,5 L
Motorolie	SAE 10W30, 0,6 L
Vibratorolie	SAE 10W40, 0,22 L
Tændrør	BM6ES eller BPR6ES, afstand 0,7-0,8 mm
Vibrationskraft	11 kN
Vibrationsfrekvens	101 Hz
Maks. fremføringshastighed	25 m/min
Komprimeringskraft	565 kg/m²
Lydeffektniveau	105 dB(A)
Vibration på 3 akser	4,9 m/s²
Vandingssystem	Integreret vandingssæt (påfyldning via tank)
Kobling	Centrifugal
Transport hjul	Integreret foldbart hjulsæt
Serviceinterval for rem	Hver 4. brugstime
Olieskift vibrator	Efter 100 drifts timer, derefter hver 500 timer
Garanti	12 måneder (originale dele obligatoriske)

Ofte stillede spørgsmål - BELLE PCX 60A Lescha

Hvordan starter jeg vibratorplade PCX 60A?

Kontroller olie- og brændstofniveauer. Åbn benzinhane, sæt choker hvis motoren er kold, drej tænding til 'I', sæt gashåndtag på tomgang, træk derefter i startsnoren. Når motoren kører, slå choker fra og øg gas.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller brændstoftilførsel (hane åben, tank fuld), kontakt på 'I', tændrør (rens eller udskift), og hvis motoren er kold, luk choker. Hvis druknet, åbn choker og giv fuld gas mens du trækker startsnoren.

Hvordan justeres stramningen af drivremmen?

Se manualen for den nøjagtige procedure. Generelt skal motorens fastgørelser løsnes, remmen justeres til ca. 10 mm slæk, og derefter spændes. Kontroller hver 4. brugstime.

Hvilken olie skal jeg bruge til motor og vibrator?

Til Honda GX120 motor: SAE 10W30 olie, 0,6 liter. Til vibrator: SAE 10W40 olie, 0,22 liter.

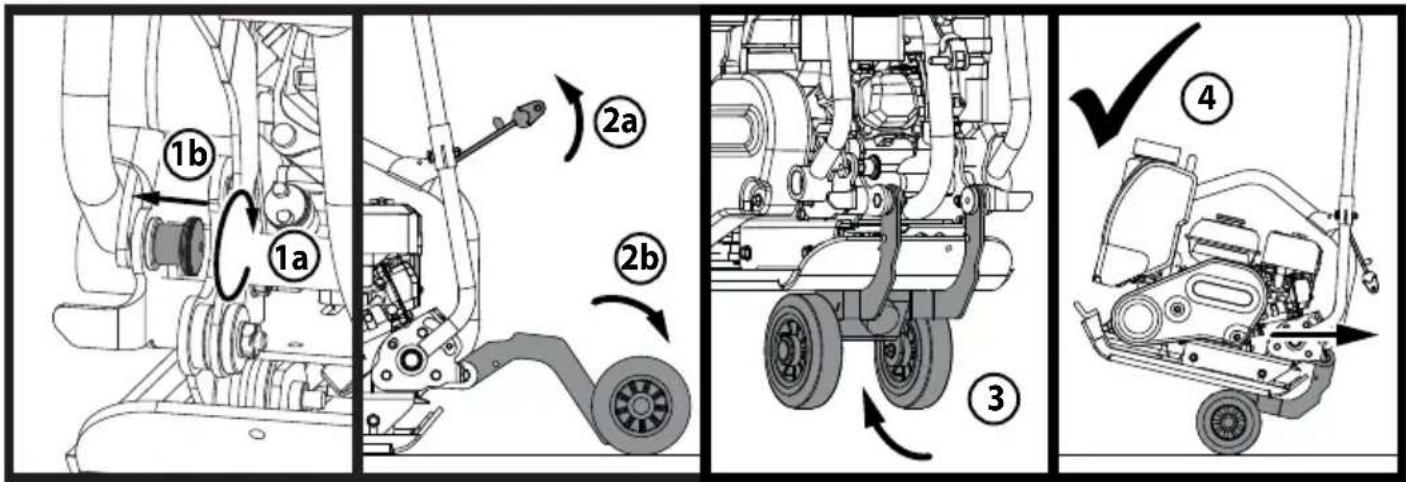

Hvordan transporteres vibratorpladen sikkert?

Brug det integrerede hjulsæt. Lås håndtaget, træk i stroppen for at frigøre hjulene, sænk hjulene til jorden, vip maskinen fremad så hjulene glider under pladen. Transporter aldrig med motoren i gang.

Hvilket personligt beskyttelsesudstyr (PPE) skal jeg bære?

Brug sikkerhedssko, høreværn og øjenværn, handsker, støvmaske om nødvendigt, og tætsiddende tøj. Bind langt hår.

Hvordan vedligeholdes luftfilteret?

Kontroller og rens luftfilteret hver 20. time (eller hver måned). Udskift om nødvendigt eller hver 12. måned. Et tilstoppet filter kan reducere vibrationer og ydeevne.

Hvorfor bevæger vibratorpladen sig ikke fremad eller vibrerer svagt?

Mulige årsager: for lavt motoromdrejningstal (giv fuld gas), slap drivrem (juster), tilstoppet luftfilter (rens), eller problem med kobling/vibrator (kontakt tekniker).

Hvordan bruges vandingssystemet?

Fyld vandtanken. Systemet væder pladen for at forhindre asfalt i at klæbe. Brug det ved komprimering af asfalt. Kontroller forbindelser og vandgennemstrømning.

Hvad er proceduren for at stoppe maskinen?

Sæt gashåndtag på tomgang, drej tænding til '0', luk derefter benzinhane. Lad motoren køle af før vedligeholdelse.

BRUGSANVISNING BELLE PCX 60A Lescha

Vi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, erklærer hermed, at hvis det i dette certifikat beskrevne produkt er købt hos en autoriseret Belle Group forhandler i EU, er det i overensstemmelse med følgende E∅F-direktiver: 2006/42/CE (Dette direktiv erstatter direktiv 98/37/EF), 2004/108/E∅F (som ændret ved 89/336/EEC, 92/31/E∅F & 93/68 E∅F), Affald af elektrisk og elektronisk udstyr (WEEE) 2002/96/CE, lavspændingsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsikkerhed og tilhørende harmoniserede standarder, hvor det er relevant. Støjemission I overensstemmelse med direktiverne 2000/14/EF bilag VI og 2005/88/EF. for maskiner under paragraf 12. Det bemyndigede organ er AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritanien. Støj Tekniske filer er i besiddelse af Ray Neilson på Belle-gruppen hovedkontoret adresse, som er nævnt ovenfor

Administrerende direktør – På vegne af BELLE GROUP (SHEEN) UK.

Place of Declaration - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Lieu de déclaration - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Declaración hecha en - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Lugar de Declaração - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Plaats van de Verklaring - Sheen, No Buxton, Derbyshire, SK17 0EU, UK Sted i erklæring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Denne håndbog er udarbejdet til at hjælpe dig med at betjene og servicere pladevibratoren på sikker vis. Denne håndbog er beregnet for forhandlere og brugere af pladevibratoren.

Forord

Afsnittet 'Miljøet' giver en vejledning i, hvordan genbrug af kasseret udstyr håndteres på en miljøvenlig måde.

Afsnittet 'Beskrivelse af maskinen' hjælper dig med at blive bekendt med maskinens layout samt kontrolknapper og betjeningsgreb. Afsnittene 'Sikkerhed generelt' og 'Sikkerhed og sundhed' forklarer, hvordan maskinen bruges for at sikre din egen sikkerhed så vel som andre menneskers.

Afsnittet 'Start- og stopprocedure' hjælper dig med at starte og standse maskinen.

Afsnittet 'Vejledning i problemløsning' kan hjælpe dig, hvis du har et problem med maskinen.

Afsnittet 'Eftersyn' kan være til hjælp ved generel vedligeholdelse og servicering af maskinen.

Afsnittet 'Garanti' beskriver, hvad garantien dækker og hvordan du reklamerer

Afsnittet om 'CE-certificeringen' viser de standarder, maskinen er bygget til.

Direktiver med hensyn til notationer.

Tekst i denne håndbog som man skal være særlig opmærksom på vises på følgende måde:

FORSIGTIG

Produktet kan være udsat for risiko. Maskinen kan blive beskadiget, eller du kan selv komme til skade, hvis disse procedurer ikke udføres på korrekt måde.

ADVARSEL

Brugerens liv kan være i fare.

Advarsel

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRÜNDIGT.

VIDE, hvordan du anvender maskinens betjeningsanordninger forsvarligt, og hvad du skal gøre for at udføre sikker vedligeholdelse. (NB: Sørg for, at du ved, hvordan du skal afbryder maskinen, før du tænder for den, i tilfælde af at du skulle komme i vanskeligheder.) Brug ALTID det korrekte sikkerheds- og beskyttelsesudstyr for din personlige beskyttelse. Hvis du har NOGEN SP∅RGSMÅL om den sikre brug eller vedligeholdelse af denne maskine, SKAL DU SP∅RGE DIN SUPERVISOR ELLER KONTAKTE Altrad Belle: [phone]

Indholdsfortegnelse

Såden bruges denne håndbog....54

Advarsel....54

Beskrivelse af maskinen....55

Tekniske Data....55

Etikette....56

Miljø 57

Grunde til Komprimering 57

Sikkerhedsanvisninger 57

Sunhed og Sikkerhed....58

Kontroleftersyn før Start....58

Betjeningsvejledning....58 - 59

Fejlfindingsvejledning....59

Service & Vedligeholdelse....60

Monteringsvejledning....61

Garantia....61

Certificado de Conformidade CE 2

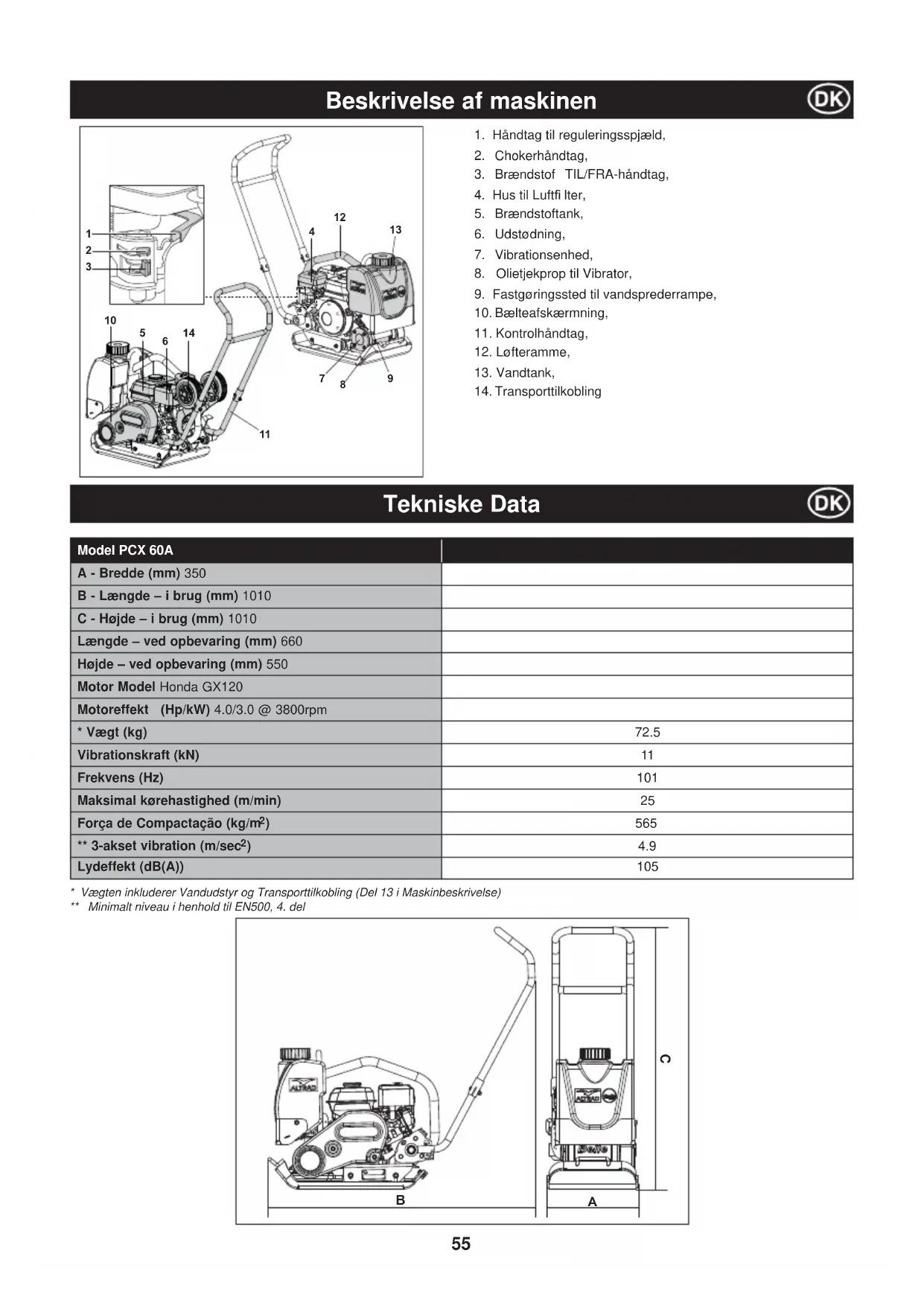

Beskrivelse af maskinen

1. Håndtag til reguleringsspjæld,
2. Chokerhändtag,
3. Brændstof TIL/FRA-håndtag,
4. Hus til Luftfi Iter,
5. Brændstoftank,
6. Udstødning,
7. Vibrationsenhed,
8. Olietjekprop til Vibrator,
9. Fastgøringssted til vandsprederrampe,
10. Bælteafskærmning,
11. Kontrolhåndtag,
12. Løfteramme,
13. Vandtank,
14. Transporttilkobling

Tekniske Data

Model PCX 60A
A - Bredde (mm) 350
B - Længde – i brug (mm) 1010
C - Højde – i brug (mm) 1010
Længde – ved opbevaring (mm) 660
Højde – ved opbevaring (mm) 550
Motor Model Honda GX120
Motoreffekt (Hp/kW) 4.0/3.0 @ 3800rpm
* Vægt (kg)	72.5
Vibrationskraft (kN)	11
Frekvens (Hz)	101
Maksimal kørehastighed (m/min)	25
Força de Compactação (kg/m2)	565
** 3-akset vibration (m/sec2)	4.9
Lydeffekt (dB(A))	105

* Vægten inkluderer Vandudstyr og Transporttilkobling (Del 13 i Maskinbeskrivelse)
** Minimalt niveau i henhold til EN500, 4. del

A B A C

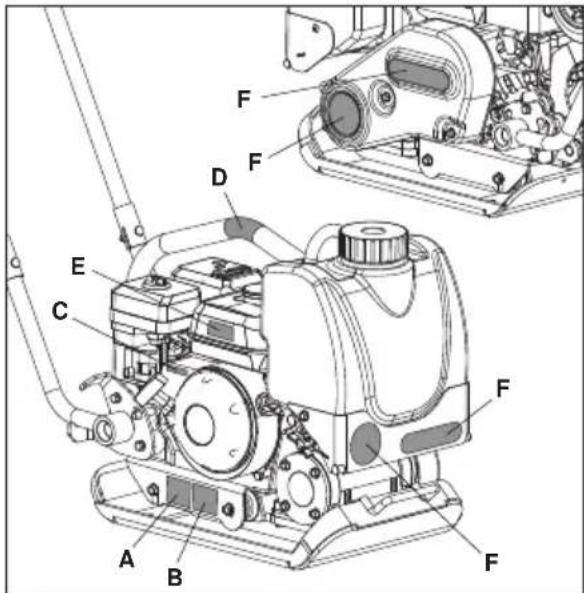

A. Sikkerheds Etiket
B. Støj Etiket
C. Motor RPM Etiket.
D. Løftepunkt Etiket.
E. Motoradvarsel Etiket.
F. Fabrikatsmærkat.

Læs venligst Brugervejledningen

Bær Beskyttende Fodtøj

Bær ∅reværn

B - Støj Etiket (800-99942)

Under brug er maskinens Støjniveau 105 dB(A).

C - Motor RPM Etiket.

Hurtig Motorhas- tighed Etiket.

Langsom Motorhas- tighed Etiket.

D - Løftepunkt Etiket

Løftepunkt

E - Motoradvarsel Etiket.

Benzin er yderst brandfarligt. Sluk for Motoren, og lad den køle ned, før du fylder benzin på.

Motoren udsender giftigt Carbon-monoxid. Lad ikke Motoren køre i et lukket rum.

Læs venligst Brugervejledningen

Anvisninger for beskyttelse af miljøet.

Maskinen indeholder værdifulde materialer. Tag den kasserede maskine og dens tilbehør til den relevante genbrugsstation.

Komponente Materiale
Betjeningshåndtag Stål
Bundplade Stål
Excentrikvægte Stål
Vibrationsenhed Aluminium
Benzinmotorhus Aluminium
Benzinmotordæksler	Syntetisk materiale
Diverse dele	Stål og aluminium

Grunde til komprimering

Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bituminøst afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller flere problemer.

1. Når der kører trafik hen over overfladen på et ukomprimeret område, trykkes materialet sammen.
   Dette fører til nedsynkning af den øverste overflade, når materialet fylder hulrummene.
2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke.
3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og bevirker normalt, at det bliver nødvendigt at underminere.

Komprimering øger materialets densitet og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand.

Komprimeringsspecifi kation

Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformationer. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af 'PCX 60A' pladevibratoren, bedes du venligst spørge din overordnede eller Altrad Belle.

FORSIGTIG

Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer.

• Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten få EN ANDEN PERSON til at HJÆLPE dig eller bruge egnet løfteudstyr.
• Afspær arbejdsområdet og hold medlemmer af offentligheden og uvedkommende personale i sikker afstand.
• Brugeren skal altid bruge personligt beskyttelsesudstyr, när denne maskine anvendes (se 'Sundhed & sikkerhed').
• Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.
• AFBRYD altid motoren, før maskinen transporteres, flyttes rundt på arbejdsstedet eller serviceres. Når maskinen anvendes, bliver motoren meget varm, så lad den køle af, før du rører ved den. Lad aldrig motoren gå uden opsyn.
• Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet udskiftet eller repareret.
• Du må ikke arbejde med MASKINEN, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer.

Brændstofsikkerhed

FORSIGTIG

Brændstof er brandfarligt. Det kan forårsage kvæstelser og ejendomsskade. Afbryd motoren, sluk al åben ild og ryg ikke, mens brændstoftanken fyldes. Tør altid spildt brændstof op.

• Inden der fyldes brændstof på, skal motoren afbrydes og have lov til at køle af.
• Tobaksrygning er FORBUDT og undgå åben ild på stedet, när der fyldes brændstof på.
• Spildt brændstof skal omgående gøres sikkert ved at komme sand på. Hvis du spilder brændstof på tøjet, skal du tage noget andet tøj på.
• Opbevar brændstof i en godkendt, specialfremstillet beholder og ikke i nærheden af varme- og antændelseskilder.

Vibration

En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Der henvises til specifikationerne & de tekniske data for vibrationsniveauer og anvendelsestid (anbefalet maksimal daglig anvendelsestid). Overskrid IKKE den maksimale anvendelsestid.

Personligt beskyttelsesudstyr

Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser (med skridsikre såler for ekstra beskyttelse). Brug tøj, der er egnet til det arbejde, som skal udføres. Beskyt altid huden mod kontakt med beton.

Støv

Komprimeringsprocessen kan producere støv, som kan være sundhedsfarligt.

Brug altid en maske, som er egnet til den type støv, der produceres.

Brændstof

Indtag ikke brændstof, indånd ikke brændstofdampe og undgå hudkontakt. Vask omgående brændstofsprøjt af. Hvis du får brændstof i øjnene, så skyl med store mængder vand og søg lægehjælp snarest muligt.

Udstødningsdampe

Brug ikke 'PCX 60A' pladevibratoren indendørs eller på et indelukket sted. Sørg for, at arbejdsområdet har tilstrækkelig udluftning.

ADVARSEL

Udstødningsdampene fra denne maskine er meget giftige og kan være livsfarlige!

Kontroleftersyn før start

Inspektion før start

Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må 'PCX 60A' maskinen ikke anvendes, før fejlen er udbedret.

1. Undersøg grundigt 'PCX 60A' maskinen for tegn på beskadigelse. Før maskinen tages i brug, sørg for, at remskærmen sidder godt fast.
2. Kontrollér slanger, påfyldningsåbninger, drænpropper og andre områder for tegn på utætheder. Reparér evt. utætheder, før maskinen tages i brug.
3. Kontrollér motorens oliestand og efterfyld efter behov.
4. Kontrollér motorens brændstofstand og efterfyld efter behov.
5. Kontrollér for brændstof- og olieutætheder.

Betjeningsvejledning

- Tag maskinen hen på det sted, hvor den skal bruges.

Hvor det er nødvendigt at bruge løfteudstyr til at flytte 'PCX 60A' maskinen, skal du sørge for, at løfteudstyret har en arbejdsbelastningsgrænse, som er tilstrækkelig til maskinens vægt (se afsnittet 'Tekniske data' eller maskinens mærkeplade). Fastgør egnede kæder eller stropper, men KUN til løftepunktet ovenpå 'PCX 60A' maskinen.

• Lad ALDRIG motoren gå, mens 'PCX 60A' maskinen transporteres eller flyttes, selv om det kun drejer sig om et lille stykke.
• Når du har udført kontroleftersynene før start, kan du starte motoren. Altrad Belles 'PCX 60A' udvalg af pladevibratorer er udstyret med en centrifugalkobling, som gør det muligt for motoren at gå i tomgang uden at trække vibratoren. Efterhånden som motorhastigheden øges, tilkobles koblingen og trækker vibratoren. For korrekt brug skal motorhastigheden indstilles på maksimum.
• Sæt gashåndtaget på maksimum og brug styrehåndtaget til at styre eller dreje 'PCX 60A' maskinen.

Vibratoren får ikke kun bundpladen til at vibrere, men får også maskinen til at køre fremad. Under normal brug bør det ikke være nødvendigt for dig at skubbe 'PCX 60A' maskinen - du kan bare lade den køre i dens eget tempo. Kørehastigheden afhænger af tilstanden af den overflade, som skal komprimeres. Hvis den overflade, som skal komprimeres, er på en skråning, skal de udvises stor forsigtighed med at styre 'PCX 60A' maskinens køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på 'PCX 60A' maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt. Arbejd altid op og ned ad en skråning, aldrig på tværs.

- Før 'PCX 60A' maskinen hen over overfladen i et bestemt mønster, indtil den ønskede komprimering er opnået.

Hvor der findes et antal forskellige lag, som skal komprimeres oven på hinanden, skal hvert lag komprimeres for sig.

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT.

Honda GX120.

1. Åbn for brændstoffet ved at flytte glideknappen til at tænde/slukke for brændstoffet til højre.
2. Hvis motoren startes fra kold tilstand, skal chokeren skal der åbnes for chokeren ved at flytte chokerhåndtaget helt til venstre. Hvis du starter en allerede varm motor, er der som regel ikke behov for at bruge chokeren, men hvis motoren er kølet en del af, kan der være brug for lidt choker.
3. Drej tænd/sluk-knappen for motoren i urets retning til 'I' indstillingen.
4. Sæt gashåndtaget i tomgangsindstillingen ved at flytte armen helt til højre. Motoren må ikke startes med fuld gas, da vibratoren begynder at vibrere, så snart motoren starter.
5. Tag godt fat i kontrolhåndtaget med den ene hånd, grib håndtaget på træksnorsstarteren med den anden. Træk i træksnoren, indtil du mærker motormodstand, og lad starteren springe tilbage.
6. Pas på, at du ikke trækker startersnoren helt ud, og træk hurtigt i håndtaget.
7. Gentag dette, indtil motoren tænder.
8. Hvis motoren ikke tænder efter flere forsøg, skal du følge anvisningerne på siden med problemløsning.

9. Sluk for brændstoffet.

10. Når motoren er tændt, stilles chokerhåndtaget gradvist tilbage i slukket indstilling ved at flytte den til højre.

11. Stands motoren ved at indstille gashåndtaget til tomgang, og drej motorens tænd/ sluk-knap mod urets retning til 'O'- indstillingen.

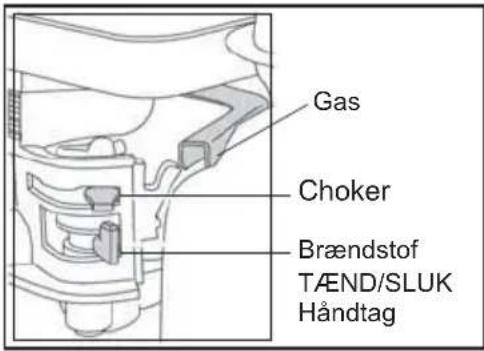

Gas Choker Brændstof TÆND/SLUK Håndtag

Fejlfi ndingsvejledning

Problem Årsag Løsning
Motor no arranca.	Ingen brændstof.	Åbn for brændstoffet.
		Fyld brændstof på tanken
	Der er slukket for motoren. Tænd for motoren.
	Tændrøret er snavset til. Rens og genindstil tændrørskablet.
	Motoren er kold Luk for chokeren.
	Motoren er druknet.	Honda, åbn chokeren, åbn gashåndtaget helt, træk i træksnoren, indtil motoren starter.
Motor vil stadig ikke starte. Større Fejl Kontakt det lokale serviceværksted.
Enheden vibrerer ikke.	Motorhastigheden er for lav. Sæt kontrolknappen for motorhastighed på hurtig.
	Drivremmens spænding er løs.	Justér remspændingen
	Luftfiltret er blokeret.	Rens, eller udskift luftfiltret.
	Gearfejl.	Kontakt det lokale serviceværksted
	Vibratorsvigt.	Kontakt det lokale serviceværksted.
Asfalten klæber på pladen.	For lidt smøring.	Brug et vandsprøjtesystem
Kantstenene er beskadiget.	Pladen i direkte berøring materialet.	Gebruik een kunststof onderplaat
	Standardplade brugt på Dual Force plade.	Sæt den korrekte Dual Force plade på.
Bitumineus oppervlak scheurt (splijt in lagen)	Overkomprimering.	Fjern, og læg igen.
Lav kørehastighed (pladesænkning).	Lagtykkelse for stor.	Fjern noget af materialet.
	Fugtindholdet for højt eller for lavt.	Fjern materiale og justér.

Vedligeholdelse

Altrad Belles 'PCX 60A' udvalg af pladevibratorer er konstrueret til at give mange års problemfri brug. Det anbefales, at en autoriseret Altrad Belle forhandler udfører alle større serviceeftersyn og reparationer. Brug altid originale Altrad Belle reservedele. Anvendes der ikke-originale dele kan garantien bortfalde.

Før der udføres vedligeholdelse på maskinen, skal motoren afbrydes og højspændingsledningen tages af tændrøret.

Stil altid 'PCX 60A' maskinen på et vandret underlag for at sikre, at væskestandene aflæses korrekt. Brug kun de anbefalede olietyper (se tabellen nedenfor).

Tilkørselsperiode

Når 'PCX 60A' maskinen anvendes fra ny, skal motorolien skiftes efter den første tilkørselsperiode (se nærmere oplysninger i motorfabrikantens instruktionsbog). Olien i vibratorens akselhus skal udskiftes efter de første 100 timers brug og derefter efter hver 500 arbejdstimer. For nærmere oplysninger om udskiftning af olie i vibratorens akselhus, se 'Vibratorenhed'.

Remspændingen skal kontrolleres efter 4 timers brug.

Rutinemæssig vedligeholdelse		Første 4timer	Førstemåned / 20t	3 måneder/ 50t	6 måneder/ 100t
Motorolie	Check Standen	√
	Udskift		√		√
Luftfi Iter	Check Standen / Rens		√		√
	Skift ud efter behov / Hver 12 Timer
Tændrør Udskift					√
Drivrem Spænding		√ √	√

Olie / brændstoftype og mængde - Tændrørstype

	Olietype Mængde Brændsloftype Kapacitet				Trændrør-stype	Elektrodeafstand (mm)
Benzin Motor Honda GX100 S	A.E. 10W 30 0.6l	Blyfri 2.5l			BM6ES or BPR6ES	0.7 - 0.8
Vibrator	S.A.E. 10W 40	0.22	Ikke Relevant	Ikke Relevant	Ikke Relevant	Ikke Relevant

Prop Tætning Vormalt niveau Nedre del af skruegevindet

Vibratorenhed.

Fjern prop med tætning, check, om oliestanden når det nederste gevind på oliespunshullet. Fyld op efter behov med den korrekte olie (se oversigten).

1. Drej håndtagets låseknop for at aktivere låsen og låse håndtaget.
2. Når håndtaget er låst på plads, trækkes hjulsættets sikkerhedsstrop opad for at frigøre hjulsættet. Sænk hjulsættet ned på gulvet.
3. Tip hele maskinen fremad på bundpladens kant, og lad hjulsættet dreje ind under bundpladen.
4. Maskinen er nu klar til at blive transporteret i baglæns retning på hjulsættet.

Garanti

Din nye Altrad Belle 'PCX 60A' enveys pladevibrator garanteres for den oprindelige køber i en periode på et år (12 måneder) fra den oprindelige købsdato. Altrad Belle garantien gælder defekter i konstruktion, materialer eller udførelse.

Følgende dækkes ikke af Altrad Belle garantien:

1. Skade som følge af forkert brug, misbrug, tab eller lignende skade som følge af at anvisningerne for samling, betjening eller brugervedligeholdelse ikke er blevet fulgt.
2. Modifikationer, tilføjelser eller reparationer, der udføres af andre personer end Altrad Belle eller deres udnævnte agenter.
3. Transport- eller forsendelsesomkostninger til og fra Altrad Belle eller deres udnævnte agenter for reparation eller taksering af en reklamation for en hvilken som helst maskine.
4. Udgifter til materialer og/eller arbejdsløn for fornyelse, reparation eller udskiftning af komponenter som følge af almindelig brug.

Følgende komponenter er ikke dækket af garantien.

• Drivrem/-em
• Motorluftfi Iter
  • Motortændrør

Altrad Belle og/eller deres udnævnte agenter, direktører, ansatte eller forsikringsgiver kan ikke holdes ansvarlig for følgeskader eller anden skade, tab eller udgifter i forbindelse med eller som følge af eller manglende mulighed for at bruge maskinen til noget formål.

Garantikrav

Som led i vores bestræbelser på at gøre ALTRAD Belle grønnere og mere miljøvenligt har vi indført garantiregistrering online. For at gå til registreringssiden på vores webside bedes du bruge følgende adresse:

http://www.bellegroup.com/index.php?p=warranty_registration

Alternativt bedes du skanne QR-koden (Quick Response Code) ved siden af denne tekst med din smartphone for at få adgang til registreringssiden.

Direktiver med hensyn til betegnelsene

D - Løftepunktsmerke

Løftepunkt

E - Motorens varselsmerke

Bensin er meget brannfarlig. Slå av motoren og la den bli avkjølt før du fyller drivstoff.

Motoren slipper ut giftig karbonmonoksyd. Ikke la motoren stå på i et lukket rom.

Les motorens bruksanvisning

Trygt avfall

Du burde ikke være nødt til å dytte 'PCX 60A' under normal drift, men la den gå i egen fart.

Garantien dekker ikke følgende deler:

• Drivreim/reimer
• Motorens luftfi iter
- Motorens tennplugg.
