BELLE PCX 60A - Plaque vibrante Lescha - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque vibrante (compacteur)
Marque	Lescha (Altrad Belle)
Modèle	BELLE PCX 60A
Largeur de plaque	350 mm
Longueur (en fonctionnement)	1010 mm
Hauteur (en fonctionnement)	1010 mm
Longueur (en stockage)	660 mm
Hauteur (en stockage)	550 mm
Poids (avec kit d'arrosage)	72.5 kg
Motorisation	Honda GX120, essence 4 temps
Puissance moteur	4,0 ch / 3,0 kW à 3800 tr/min
Carburant	Essence sans plomb
Capacité réservoir carburant	2,5 L
Huile moteur	SAE 10W30, 0,6 L
Huile vibrateur	SAE 10W40, 0,22 L
Bougie	BM6ES ou BPR6ES, écartement 0,7-0,8 mm
Force vibrante	11 kN
Fréquence de vibration	101 Hz
Vitesse d'avancement max	25 m/min
Force de compactage	565 kg/m²
Niveau de puissance sonore	105 dB(A)
Vibration sur 3 axes	4,9 m/s²
Système d'arrosage	Kit d'arrosage intégré (remplissage par réservoir)
Embrayage	Centrifuge
Roues de transport	Kit de roues pliable intégré
Périodicité révision courroie	Toutes les 4 heures d'utilisation
Vidange huile vibrateur	Après 100 h de fonctionnement, puis toutes les 500 h
Garantie	12 mois (pièces d'origine obligatoires)

FOIRE AUX QUESTIONS - BELLE PCX 60A Lescha

Comment démarrer la plaque vibrante PCX 60A ?

Vérifiez les niveaux d'huile et de carburant. Ouvrez le robinet d'essence, mettez le starter si moteur froid, tournez le contact sur 'I', mettez les gaz au ralenti, puis tirez le démarreur à rappel. Dès que le moteur tourne, coupez le starter et augmentez les gaz.

Que faire si le moteur ne démarre pas ?

Vérifiez l'arrivée de carburant (robinet ouvert, réservoir plein), l'interrupteur sur 'I', l'état de la bougie (nettoyez ou remplacez), et si le moteur est froid, fermez le starter. Si noyé, ouvrez le starter et accélérez à fond en tirant le démarreur.

Comment régler la tension de la courroie d'entraînement ?

Consultez le manuel pour la procédure exacte. Généralement, il faut desserrer les fixations du moteur, ajuster la courroie pour qu'elle ait un jeu d'environ 10 mm, puis resserrer. Vérifiez toutes les 4 heures d'utilisation.

Quelle huile utiliser pour le moteur et le vibrateur ?

Pour le moteur Honda GX120 : huile SAE 10W30, quantité 0,6 litre. Pour le vibrateur : huile SAE 10W40, quantité 0,22 litre.

Comment transporter la plaque vibrante en toute sécurité ?

Utilisez le kit de roues intégré. Verrouillez la poignée, tirez la sangle pour libérer les roues, abaissez les roues au sol, inclinez la machine vers l'avant pour que les roues glissent sous la plaque. Ne transportez jamais moteur en marche.

Quel équipement de protection individuelle (EPI) dois-je porter ?

Portez des chaussures de sécurité, des protections auditives et oculaires, des gants, un masque anti-poussière si nécessaire, et des vêtements ajustés. Attachez les cheveux longs.

Comment entretenir le filtre à air ?

Vérifiez et nettoyez le filtre à air toutes les 20 heures (ou tous les mois). Remplacez-le si nécessaire ou tous les 12 mois. Un filtre colmaté peut réduire les vibrations et la performance.

Pourquoi la plaque vibrante n'avance-t-elle pas ou vibre-t-elle faiblement ?

Causes possibles : régime moteur trop bas (mettez les gaz à fond), courroie d'entraînement détendue (à régler), filtre à air colmaté (nettoyer), ou problème d'embrayage/vibrateur (contacter un technicien).

Comment utiliser le système d'arrosage ?

Remplissez le réservoir d'eau. Le système arrose la plaque pour éviter que l'asphalte n'adhère. Utilisez-le lors du compactage de l'enrobé. Vérifiez les raccords et le débit.

Quelle est la procédure d'arrêt de la machine ?

Mettez les gaz au ralenti, tournez le contact sur '0', puis fermez le robinet de carburant. Laissez le moteur refroidir avant toute intervention.

MODE D'EMPLOI BELLE PCX 60A Lescha

Nous soussignés, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB. certifions que si le produit décrit dans ce certificat est acheté chez un distributeur autorisé Belle Group au sein de la CEE, il est conforme aux normes CEE ci-après: 2006/42/CE (Cette norme remplace la norme 98/37/CE), Norme compatible pour l'électromagnisme 2004/108/CE (modifié par 89/336/EEC, 92/31/EEC & 93/68 EEC). Les déchets électriques, et d'équipement électronique 2002/96/CE, caractéristiques basse tension 2006/95/CE, BS EN ISO 12100-1:2003 Norme de sécurité des machines et des critères associés et configurés, si applicable. Les émissions de bruit sont conformes à la directive 2000/14/EC Annexe VI et 2005/88/EC pour machines, article 12, l'objet mentionné est AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Bruit des fichiers techniques sont détenues par Ray Neilson à l'adresse du groupe Belle Siège qui est indiqué ci-dessus.

Le Directeur Général - Pour le compte de la SOCIETE BELLE GROUP (SHEEN) UK.

Director Gerente - En nombre de BELLE GROUP (SHEEN) UK. Director-Geral - Em nome de BELLE GROUP (SHEEN) UK.

Algemeen Directeur - Namens BELLE GROUP (SHEEN) UK.

Date de déclaration - 2016....

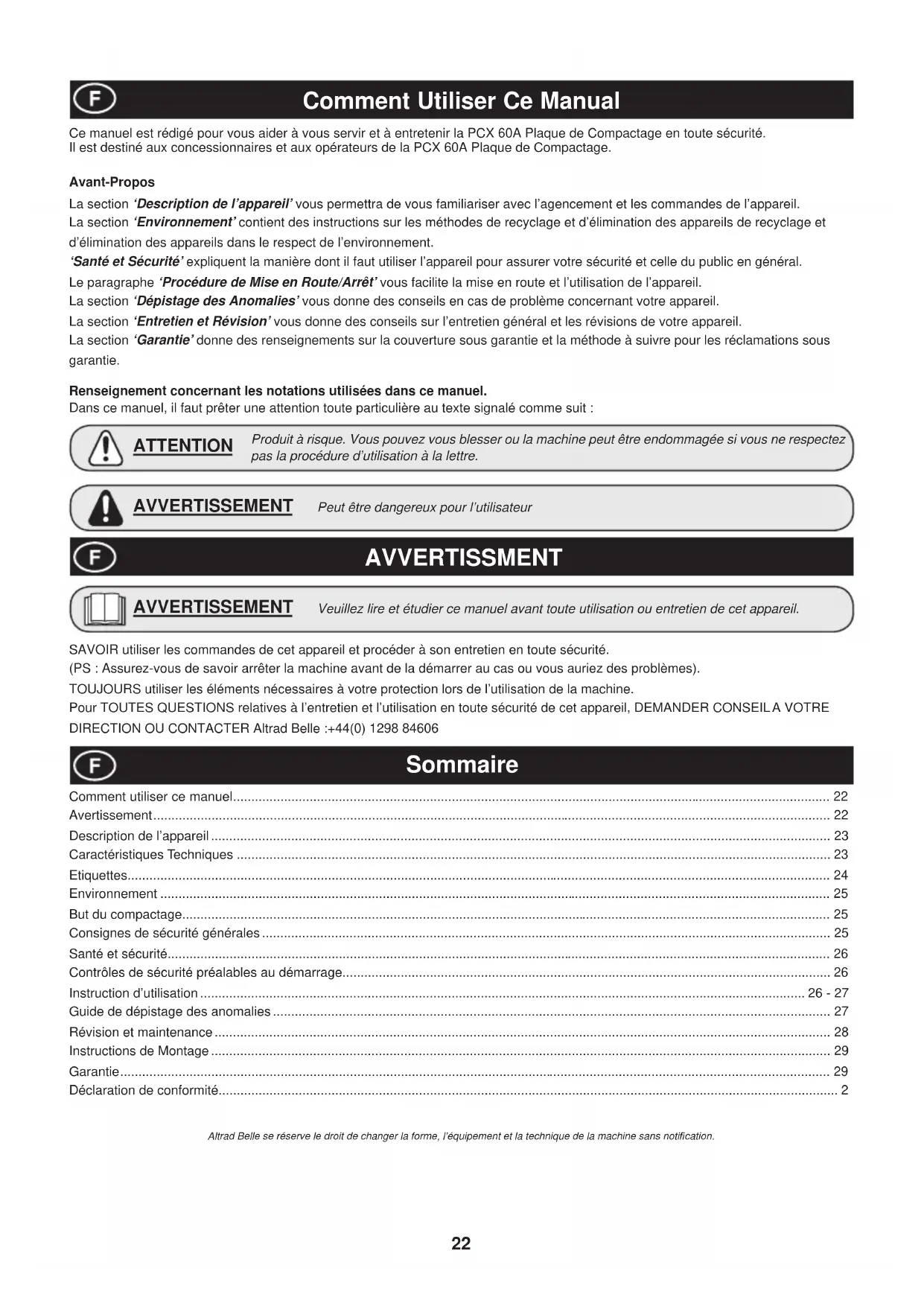

Ce manuel est rédigé pour vous aider à vous servir et à entretenir la PCX 60A Plaque de Compactage en toute sécurité. Il est destiné aux concessionnaires et aux opérateurs de la PCX 60A Plaque de Compactage.

Avant-Propos

La section ‘Description de l’appareil’ vous permettra de vous familiariser avec l’agencement et les commandes de l’appareil. La section ‘Environnement’ contient des instructions sur les méthodes de recyclage et d’élimination des appareils de recyclage et d’élimination des appareils dans le respect de l’environnement.

'Santé et Sécurité' expliquent la manière dont il faut utiliser l'appareil pour assurer votre sécurité et celle du public en général.

Le paragraphe ‘Procédure de Mise en Route/Arrêt’ vous facilite la mise en route et l'utilisation de l’appareil.

La section ‘Dépistage des Anomalies’ vous donne des conseils en cas de problème concernant votre appareil.

La section ‘Entretien et Révision’ vous donne des conseils sur l'entretien général et les révisions de votre appareil.

La section ‘Garantie’ donne des renseignements sur la couverture sous garantie et la méthode à suivre pour les réclamations sous garantie.

Renseignement concernant les notations utilisées dans ce manuel.

Dans ce manuel, il faut prêter une attention toute particulière au texte signalé comme suit :

ATTENTION

Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.

AVVERTISSEMENT

Peut être dangereux pour l'utilisateur

AVVERTISSMENT

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

SAVOIR utiliser les commandes de cet appareil et procéder à son entretien en toute sécurité.

(PS : Assurez-vous de savoir arrêter la machine avant de la démarrer au cas ou vous auriez des problèmes).

TOUJOURS utiliser les éléments nécessaires à votre protection lors de l'utilisation de la machine.

Pour TOUTES QUESTIONS relatives à l'entretien et l'utilisation en toute sécurité de cet appareil, DEMANDER CONSEILA VOTRE DIRECTION OU CONTACTER Altrad Belle :[phone]

Sommaire

Comment utiliser ce manuel....22

Avertissement....22

Description de l'appareil 23

Caractéristiques Techniques 23

Etiquettes....24

Environnement 25

But du compactage....25

Consignes de sécurité générales.... 25

Santé et sécurité....26

Contrôles de sécurité préalables au démarrage....26

Instruction d'utilisation 26 - 27

Guide de dépistage des anomalies....27

Révision et maintenance 28

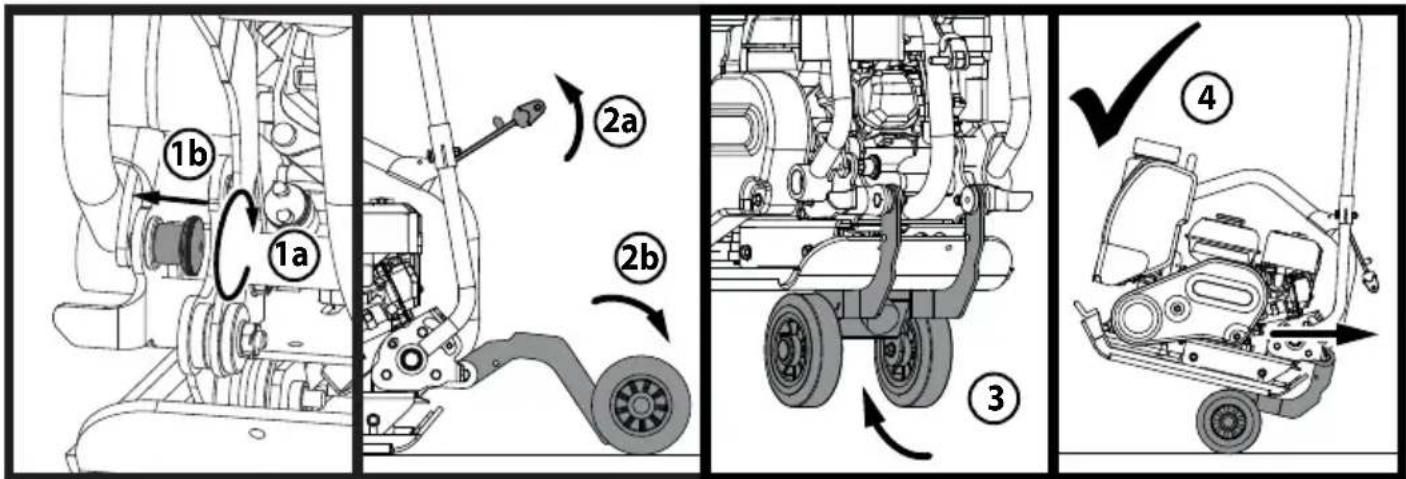

Instructions de Montage 29

Garantie 29

Déclaration de conformité....2

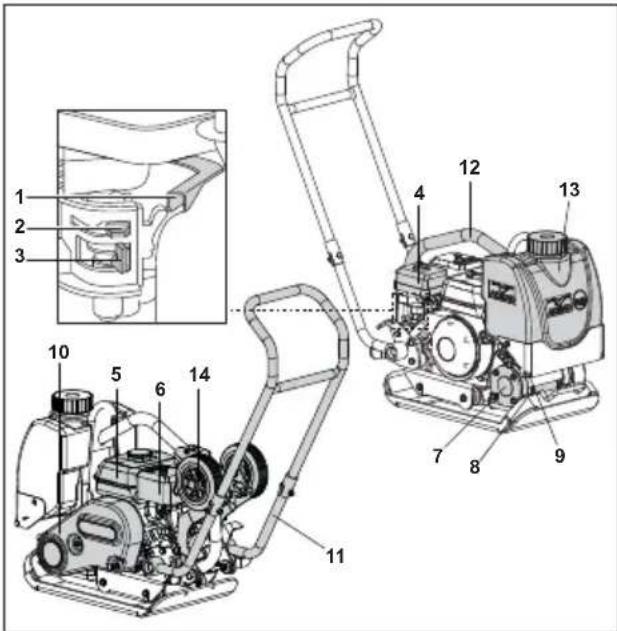

Description de la Machine

1. Manette d'accélérateur,
2. Manette de Starter,
3. Fuel ON/OFF Lever,
4. Filtre à air,
5. Réservoir de carburant,
6. Echappement,
7. Unité de vibration,
8. Contrôle du niveau d'huile du vibreur,
9. Point d'accroche de la rampe d'arrosage,
10. Capot de courroie,
11. Timon,
12. Point de levage du châssis,
13. Réservoir d'eau,
14. Roues de transport

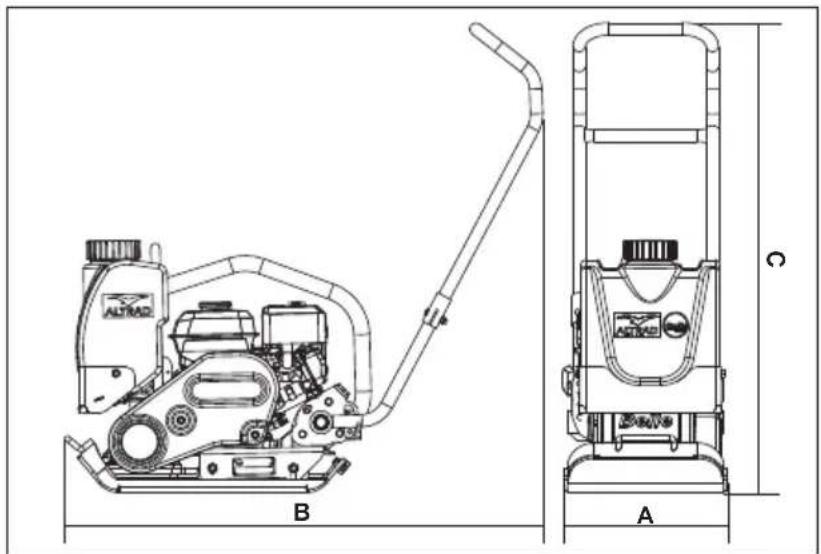

Caractéristiques Techniques

Modèle PCX 60A
A - Largeur (mm) 350
B - Longueur – En opération (mm) 1010
C - Hauteur – En opération (mm) 1010
Longueur – En Stockage (mm) 660
Hauteur – En Stockage (mm) 550
Motor Modèle Honda GX120
Puissance moteur (Hp/kW) 4.0/3.0 @ 3800rpm
* Poids (kg) 72.5
Force du vibreur (kN)	11
Fréquence (Hz)	101
Vitesse de déplacement Maximum (m/min)	25
Force de compaction (kg/m2)	565
** Vibration sur 3 axes (m/sec2)	4.9
Niveau de puissance sonore (dB(A))	105

* Le poids indiqué inclus le kit d'arrosage (13 du schéma descriptif)
** Nível mínimo a EN500, Parte 4.

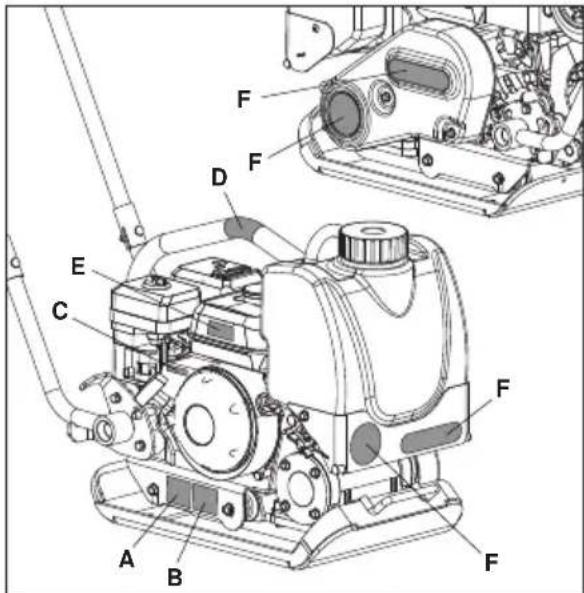

A B A C

A. Décalcomanie Sécurité.
B. Décalcomanie Bruit.
C. Décalcomanie Régime Moteur.
D Décalcomanie Point de Levage.
E. Décalcomanie Avertissement Moteur.
F. Décalcomanie de Marque.

A - Décalcomanie Sécurité (Part No. 19.0.373)

Veuillez lire le Manuel des Opérateurs.

Portez des Chaussures de Protection.

Portez des Protections pour les Oreilles

Portez des Protection pour les Yeux

B - Décalcomanie Bruit (800-99942)

Le Niveau de Bruit de la machine lors du fonctionnement est de 105 dB(A).

C - Décalcomanie Régime Moteur

Position Vitesse Moteur Rapide.

Position Vitesse Moteur Lente.

D - Décalcomanie Point de Levage

Point de Levage

E - Décalcomanie Avertissement Moteur

L'essence est extrêmement infl am- mable. Éteignez le Moteur et laissez le temps de refroidir avant de ravitailler.

Le Moteur émet du Monoxyde de Carbone toxique. Ne faites pas fonctionner le Moteur dans un endroit clos.

Veuillez lire le Manuel du Moteur.

Respect de L'Environnement

Elimination en toute sécurité

Instruction pour le respect de l'environnement Cet appareil contient des matériaux recyclables. Pour vous débarrasser de l'appareil, prière d'emmener l'appareil et les accessoires dans une décharge de recyclage agréée.

Composant Matériel
Poignée Acier
Plaque d'embase Acier
Poids Excentrique Acier
Carters du Vibrateur Aluminium
Carters du Moteur	Aluminium
Capot du Moteur	Matériel synthétique
Pièces Variées	Acier et aluminium

Buts de Compactage

Après perturbation du sol, ou dans le cas d'un remplissage, d'une couche inférieure de la chaussée ou d'un revêtement hydrocarboné récents, il y aura des petits vides interstitiels ou poches d'air qui risquent de provoquer des problèmes s'ils ne sont pas compactés.

1. Lorsque le trafic traverse une surface sur une partie du sol non compactée, le matériau se comprime, ce qui cause l'affaissement de la surface supérieure au fur et à mesure que le matériau remplit les cavités.
2. C'est ce qui se passe également lorsque des charges statiques s'exercent sur un sol non compacté. La charge (un bâtiment, par exemple) s'enfonce.
3. Les matériaux présentant des vides sont très susceptibles aux infiltrations d'eau, ce qui entraîne des risques d'érosion. Les infiltrations d'eau peuvent également entraîner l'expansion du sol lorsqu'il gèle, ainsi que sa contraction pendant les périodes de sécheresse. En fait, l'expansion et la contraction du sol constituent les principales causes de dégâts des fondations des bâtiments. Il faut éventuellement reprendre la structure en sousœuvre.

Le compactage augmente la densité du matériau et par conséquent, sa capacité porteuse. Il réduit les vides interstitiels et donc les risques d'affaissement, d'expansion et de contraction dus aux infiltrations d'eau.

Consignes de Sécurité

Pour votre protection personnelle et pour la sécurité des personnes qui se trouvent à proximité, prière de lire et de bien assimiler les consignes de sécurité suivante. Il incombe à l'opérateur de s'assurer qu'il a bien assimilé la manière d'utiliser cet équipement en toute sécurité. En cas de doute sur l'utilisation correcte en toute sécurité de la plaque de compactage PCX 60A, prière de consulter votre responsable ou Altrad Belle.

ATTENTION

Un entretien mal fait ou une utilisation incorrecte risque d'être dangereux(se). Lisez et assimilez LES CONSIGNES DE SECURITE ET LES CONSEILS D'UTILISATION avant d'effectuer des opérations d'entretien, de service ou des réparations.

• Ce matériel est lourd et ne doit pas être soulevé par une seule personne. OBTENEZ DE L'AIDE ou utilisez un équipement de levage approprié. Il existe un ensemble spécial pour le transport du compacteur (voir options).
• Balisez la zone de travail et éloignez les membres du public et tout le personnel non autorisé à une distance sûre.
• Il est impératif que l'opérateur porte un équipement de protection individuelle à chaque fois qu'il utilise cet appareil (voir "Santé et sécurité").
  • Vérifiez que vous savez comment couper cet appareil avant de le mettre en marche, en cas de difficultés.
• Il faut toujours COUPER le moteur avant de le transporter, de le déplacer ou avant toute intervention.
• Le moteur peut devenir très chaud en cours d'usage. Attendez que le moteur soit refroidi avant de le toucher. Ne laissez jamais le moteur tourner sans surveillance.
• Il ne faut jamais retirer ni modifier les capots de protection installés. Ils sont prévus pour votre protection. Il faut toujours vérifier que les capots sont en bon état et sont bien fixés. Si l'un des capots est endommagé ou manquant, IL NE FAUT PAS UTILISER LE COMPACTEUR tant que le capot n'est pas remis en place ou réparé.
  Il ne faut pas faire fonctionner le compacteur si vous ne vous sentez pas bien, si vous êtes fatigué ou si vous avez abusé d'alcool ou de stupéfi ants.

Consignes de sécurité concernant le carburant.

ATTENTION

Le carburant est inflammable. Il risque de causer des blessures et des dégâts. Coupez le moteur, éteignez toutes les flammes nues et ne fumez pas pendant le remplissage du réservoir de carburant. Essuyez toujours tout carburant renversé.

• Avant de faire l'appoint de carburant, coupez le moteur et attendez qu'il ait refroidi.
• Pendant le remplissage, il NE FAUT ni fumer ni autoriser les flammes nues dans cette zone.
• Il faut toujours sécuriser immédiatement avec du sable tout déversement de carburant. Si du carburant s'est renversé sur vos vêtements, il faut vous changer.
• Entreposez le carburant dans un récipient prévu pour cela et agréé, à l'écart de la chaleur et de toutes sources de combustion.

Vibrations

Une partie des vibrations provoquées par le compactage est transmise par le guidon aux mains de l'opérateur. Reportez vous aux caractéristiques et au spécifications pour établir le niveau des vibration et des durées d'utilisation (durée d'exposition quotidienne maximale recommandée). IL NE FAUT PAS dépasser la durée d'utilisation maximale

EPI (Equipement de protection individuelle).

Lors de l'utilisation de cet appareil, il est impératif de porter un EPI approprié (ex. lunettes de protection, gants de protection, casque antibruit et chaussures à embout d'acier). Il faut porter des vêtements adaptés au travail. Attachez les cheveux longs pour les dégager et ne portez pas de bijoux susceptibles de s'accrocher aux pièces mobiles de l'appareil.

Poussière.

Le procédé de compactage produit éventuellement de la poussière qui risque d'être nocive pour la santé. Il faut toujours porter un masque approprié au type de poussière produite.

Carburant.

Il ne faut pas avaler ni inhaler les vapeurs de carburant, et il faut éviter tout contact avec la peau. Lavez immédiatement les éclaboussures de carburant. En cas d'éclaboussures de carburant dans les yeux, il faut les rincer à grande eau et consulter un méédecin dès que possible.

Fumées d'échappement

Il ne faut pas faire fonctionner la plaque de compactage à l'intérieur ou dans un espace confiné. Veillez à travailler dans un local suffi samment ventilé.

WARNING

Les fumées d'échappement produites par cet équipement sont hautement toxiques et peuvent tuer!

Contrôles préalables au démarrage

Inspection préalable au démarrage

Il faut effectuer l'inspection suivante préalable au démarrage avant le début de chaque séance de travail, ou toutes les quatre heures d'utilisation selon ce qui est échu en premier. Pour les instructions détaillées, veuillez vous reporter à la section « Révisions » Si des défaut sont repères, il ne faut pas utiliser la plaque de compactage tant que ce défaut n'a pas été rectifié.

1. Inspectez soigneusement la plaque de compactage pour déceler toutes traces de dégâts. Vérifiez qu les composants sont tous présents et bien fixés. Faites particulièrement attention au capot e protection de la courroie d'entrainement située entre le moteur et le vibrateur.
2. Vérifier les tuyauteries, les points de remplissage, bouchons de vidange et tout autres parties pour trouver un signe de fuite. Réparer toute fuite avant d'utiliser la machine.
3. Verifiez le niveau d'huile moteur et faits l'appoint, le cas échéant.
4. Vérifiez le niveau de carburant du moteur et faites l'appoint, le case échéant.
5. Vérifiez qu'il n'y a pas de fuite de carburant ni d'huile.

Instructions D'Utilisation

- Amenez la plaque de compactage sur le lieu où elle doit fonctionner.

Dans les cas où il est nécessaire d'utiliser un équipement de levage positionner la PCX 60A, vérifiez que l'Equipement de levage correspond à un poids utile limite dans la fourchette du poids de la plaque de compactage (reportez vous au tableau des caractéristiques ou à la plaque signalétique de l'appareil). Attachez des chaînes ou es élingues UNIQUEMENT au point de levage situé au dessus de la PCX 60A.

• NE JAMAIS laisser le moteur tourner pendant le transport de la PCX 60A même si il s'agit d'une petite distance.
• Apres avoir effectué les contrôles figurant à la section « Contrôle préalable au démarrage », vous pouvez mettre le moteur en route. Les plaques de compactage de la gamme PCX 60A Altrad Belle sont munies d'un embrayage centrifuge qui permet au moteur de tourner au ralenti sans entraîner la plaque vibrante. Lorsque la vitesse du moteur augmente, l'embrayage s'engage et entraîne la plaque vibrante. Pour obtenir un bon fonctionnement, il faut régler le régime du moteur à son maximum.

- Régler le papillon au maximum et utilisez le levier de commande pour diriger ou faire virer la plaque de compactage. Le vibrateur provoque non seulement des vibrations de la plaque d'embase, mais aussi l'avancement de l'appareil. En fonctionnement normal, vous n'avez pas à pousser la PCX 60A ; il suffit de la laisser se déplacer tout seul à son propre rythme. La vitesse de déplacement est déterminée par l'état de la surface à compacter. Si la surface à compacter est en pente, il faut agir avec beaucoup de précaution pour bien contrôler le sens de déplacement de la PCX 60A. Vous pouvez le cas échéant, utiliser une corde appropriée attachée à un point abaissé du châssis afin de permettre à une autre personne de reprendre une partie du poids de la PCX 60A. Pour faire un travail en pente, montez et descendez la pente, mais ne travaillez pas en travers.

- Faites passer la plaque de compactage sur toute la surface selon le schéma logique jusqu'à obtention du compactage requis. S'il faut compacter plusieurs couches différentes, l'une au-dessus de l'autre, compactez chaque couche séparément

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

Honda GX120

1. Pour ouvrir le robinet d'essence, déplacez le levier Ouverture / Coupure de carburant à fond vers la droite.

2. Si le moteur démarre à froid, mettez le starter en amenant le levier de starter à fond vers la gauche. Si le moteur redémarre à chaud, il n'est généralement pas nécessaire d'introduire le starter, mais si le moteur s'est refroidi dans une certaine mesure, il peut s'avérer nécessaire de mettre partiellement le starter.

3. Tournez le bouton MARCHE / ARRET du moteur dans le sens des aiguilles d'une montre pour l'amener à la position «I».

4. Pour mettre le papillon à la position de ralenti, déplacez le levier de papillon à fond vers la droite. Ne faites pas démarrer le moteur à pleins gaz sinon la plaque de compactage risque de vibrer dès que le moteur démarre.

5. Prenez fermement la manette de commande d'une main et saisissez la manette du émarreur à rappel de l'autre. Tirez le démarreur à rappel jusqu'à ce que vous ressentiez une résistance du moteur, puis laissez le démarreur

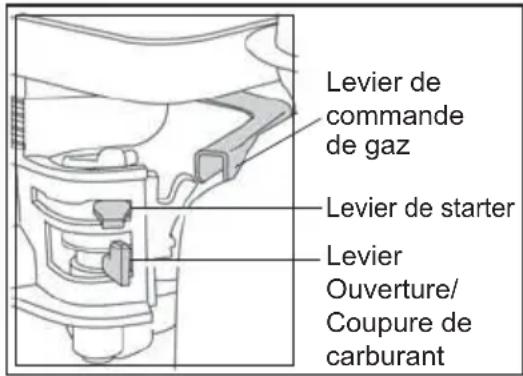

Levier de commande de gaz Levier de starter Levier Ouverture/ Coupure de carburant

1. En faisant attention à ne pas tirer complètement le cordon du démarreur, tirez vivement la manette du démarreur.

2. Recommencez cette manœuvre à plusieurs reprises jusqu'à ce que le moteur tourne.

3. Dès que le moteur tourne, mettez progressivement le levier de starter à la position COUPEE en le déplaçant vers la droite.

4. Si, au bout de plusieurs tentatives, le moteur ne tourne toujours pas, reportez-vous au guide de dépistage des anomalies.

5. Pour couper le moteur, mettez le papillon à la position de ralenti et tournez le bouton MARCHE/ ARRET du moteur dans le sens contraire des aiguilles d'une montre jusqu'à la position «0».

6. Coupez l'arrivée du carburant.

Guide de dépistage des anomalies

Problème Cause Action
Le moteur ne démarre pas.	Pas de carburant.	Ouvrir le robinet de carburant.
		Remplir le réservoir de carburant.
	Moteur coupé. Mettre le contact.
	Bougie encrassée. Nettoyer, puis régler l'entrefer de la bougie.
	Moteur froid. Fermer le starter.
	Moteur noyé.	Honda, ouvrir le starter, pleins gaz, tirer le démarreur à rappel jusqu'au lancement du moteur.
Le moteur ne démarre toujours pas.	Défaut Majeur Contacter le technicien de service local.
Pas de vibrations.	Régime du moteur trop bas.	Régler le régulateur du régime du moteur sur rapide.
	Courroie d'entraînement détendue. Régler la tension de la courroie.
	Filtre à air colmaté.	Nettoyer ou remplacer le filtre à air.
	Panne d'entraînement Contacter le technicien de service local.
	Panne du vibrateur. Contacter le technicien de service local.
Asphalte adhère à la plaque.	Manque de lubrification.	Utiliser le système d'arrosage à l'eau.
Ecaillage de la surface bitumineuse (feuilletage).	Surcompactage.	La retirer et la reposer.
Faible vitesse d'avancement (enfoncement de plaque)	Epaisseur de couche trop grande.	Retirer une partie du matériau.
	Teneur en humidité trop haute ou trop faible.	Retirer le matériau et ajuster la teneur.

La gamme PCX 60A des plaques Altrad Belle est conçue pour donner de nombreuses années de services sans problèmes.

Il est recommandé de s'adresser à un concessionnaire agrée Altrad Belle pour effectuer toutes les opération d'entretien importantes et toutes les réparations éventuelles. Il faut toujours utiliser des pièces d'origine Altrad Belle. L'utilisation de pièces de marque autre que la marque Altrad Belle risque d'annuler votre garantie.

Avant d'effectuer des opérations d'entretien sur l'appareil et coupez le moteur, débranchez le fil HT de la bougie.

Il faut placer le compacteur sur un sol plat et horizontal afin d'obtenir une lecture exacte des niveaux des liquides. Utilisez uniquement les huiles préconisées (voir le tableau ci-dessous).

Rodage

Lorsqu'un compacteur neuf est utilisé pour la première fois, il faut vidanger l'huile moteur après la période de rodage initiale (pour de plus amples renseignements, voir manuel du moteur). Il faut vidanger l'huile du carter de l'axe du vibrateur au bout des premières 100 heures de fonctionnement, puis toutes les 500 heures de fonctionnement par la suite. Pour des renseignements sur la vidange de l'huile du carter du vibrateur, reportez vous à la section « Vibrateur ».

Il faut vérifier la tension de la courroie toutes les 4 heures d'utilisation.

Fréquence d'entretien		Premier 4 Heures	Premier Mois / 20 Heures	3 Mois / 50 Heures	6 Mois / 100 Heures
Huile Moteur	Vérifi er le niveau	√
	Vidanger		√		√
Filtre à air	Vérifi er l'état / Nettoyer		√		√
	Les remplacer, selon les besoins / toutes les 12 mois
Bougie Vidanger					√
Courroie d'entraînement	Tension	√ √	√

Type et quantité d'huile/de carburant - Type de bougie

	Type d'huile	Quantité (Litres)	Type de Carburant	Capacité (Litres)	Type de Bougie	Entrefer d'electrode (mm)
Moteur à essence Honda GX120	S.A.E. 10W 30 0.6 Sans Plomb	2.5			BM6ES ou BPR6ES	0.7 - 0.8
Vibrator	S.A.E. 10W 40 0.22 N/A N/A N/A			N/A

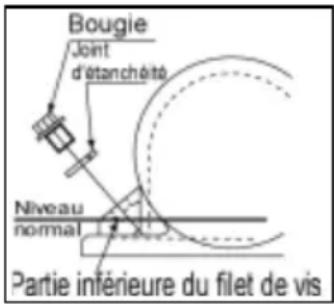

Bougie Joint d'étanchéite Niveau normal Partie inférieure du filet de vis

Unité de vibration.

Faites l'appoint d'huile préconisée, e cas échéant (voir tableau).

1. Tournez le bouton du loquet de poignée pour engager et verrouillez le loquet de poignée.
2. Une fois que la poignée est verrouillée, tirez la sangle de fixation du kit de la roue vers le haut pour libérer le kit de roue. Abaisser le kit de roue vers le sol.
3. Inclinez la machine vers l'avant sur le bord avant de la plaque de base et laissez le kit de roue glisser sous la plaque de base.
4. La machine est maintenant prête à être transportée en position arrière en utilisant le kit de roue.

Garantie

F

La plaque de compactage unidirectionnelle PCX 60A neuve de Altrad Belle est garantie à l'acquéreur d'origine un an (12 mois) à partir de la date originale de l'achat. La garantie Altrad Belle s'applique à tous défauts de matériaux ou à un vice de conception ou de fabrication.

La garantie Altrad Belle ne couvre pas ce qui suit :

1. Dégâts causés par un usage abusif, négligent, une chute ou tous autres dégâts similaires causés par le non-respect des instructions concernant l'assemblage, l'utilisation ou les opérations d'entretien à effectuer par l'utilisateur, ou résultant de celle-ci.
2. Toutes modifications, additions ou réparations effectuées par des personnes autres que les responsables de Altrad Belle ou ses agents agréés.
3. Les frais de transport ou d'expédition pour retourner l'appareil à Altrad Belle, ou ses agents agréés, et le renvoyer, en vue de le faire réparer ou évaluer après revendication sous garantie.
4. Les coûts des matériaux et/ou de la main-d'œuvre requis pour remplacer, réparer ou renouveler les composants en raison d'une usure raisonnable.

Sont exclus de la garantie les composants suivants :

• Courroie(s) d'entraînement
• Filtre à air de moteur
• Bougie de moteur

Altrad Belle et/ou ses agents agréés, directeurs, employés ou assureurs ne sont pas tenus responsables de tous dégâts conséquentiels ou autres, pertes ou dépenses encourus en relation avec l'utilisation de l'appareil, ou l'incapacité d'utiliser l'appareil dans un but quel qu'il soit.

Réclamations sous garantie

Il faut tout d'abord adresser toutes réclamations sous garantie à Altrad Belle par téléphone, fax, e-mail ou par courrier.

Pour les revendications sous garantie:

Tél : [phone] Fax : [phone] Email : [e-mail]

Prière d'écrire à:

Service d'enregistrement de garantie

Dans notre démarche pour devenir plus vert et plus respectueux de l'environnement, Altrad Belle a introduit un service d'enregistrement de garantie en ligne. Pour accéder à la page d'inscription sur notre site internet, veuillez utiliser l'adresse suivante:

Sinon vous pouvez également scanner à l'aide de votre smartphone le code QR adjacent pour accéder à la page d'inscription.

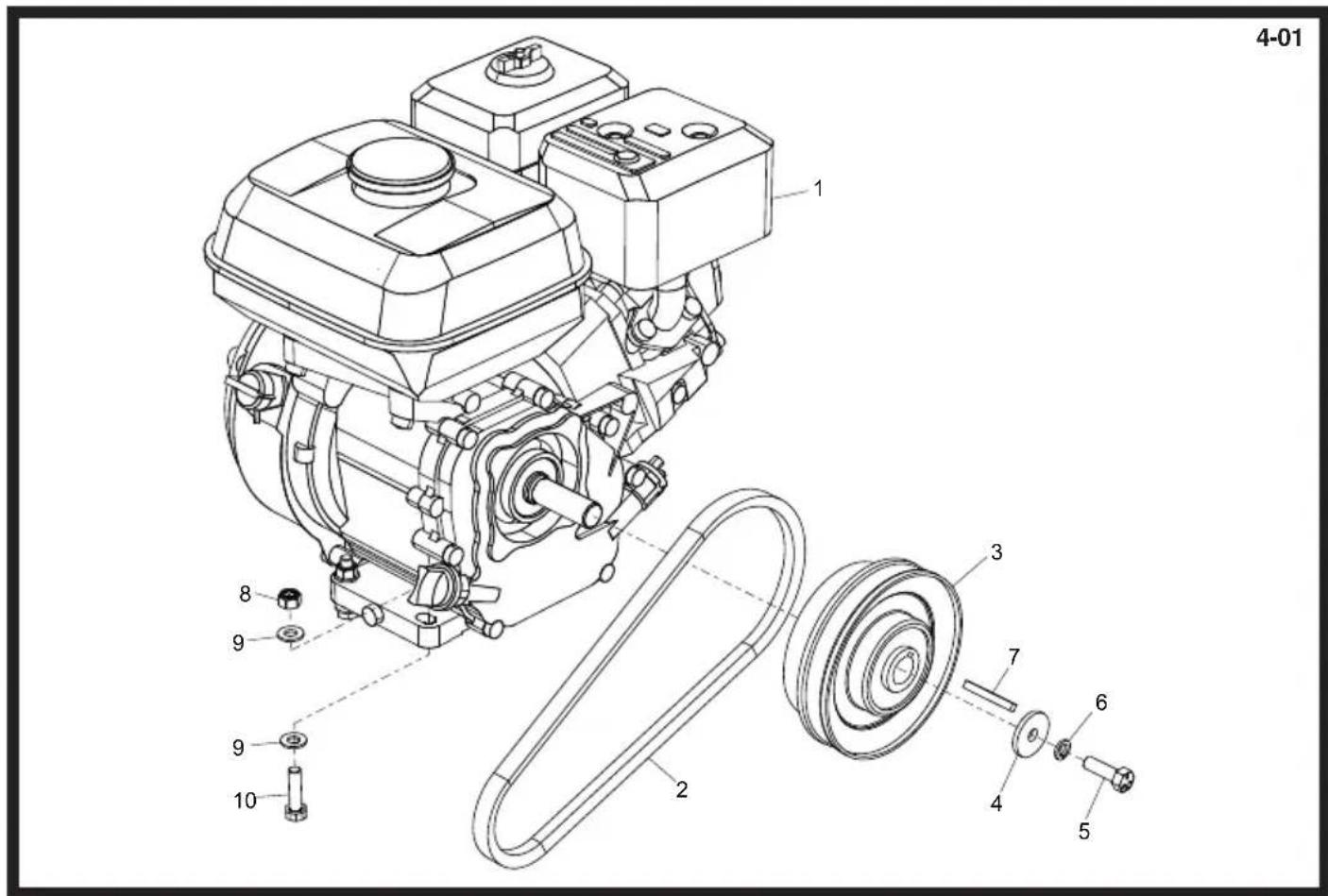

Engine & Drive Kit, Moteur et Kit d'entraînement, Motor y Kit Transmision, Motor e Kit de Transmissão

1	20/0038....Engine....Motor....Motor....Motor....Honda GX120....1
2	21/0414....Belt....Courroie....Correa....Cinta....1
3	10.7.255....Clutch....Embrayage....Embrague....Embraiagem....1
4	05.3.062....Washer....Rondelle....Arandela....Anilha....M8....1
5	02.3.020....Screw....Vis....Tornillo....Parafuso....5/16" x 1"....1
6	4/8003....Washer....Rondelle....Arandela....Anilha....M8....1
7	06.8.001....Key....Clavette....Chaveta....Chave....1
8	8/8008....Nut....Ecrou....Tuerca....Porca....4
9	4/8006....Washer....Rondelle....Arandela....Anilha....M8....8
10	7/8047....Screw....Vis....Tornillo....Parafuso....M8 x 40....

4-01 1 2 3 4 5 6 7 8 9 10

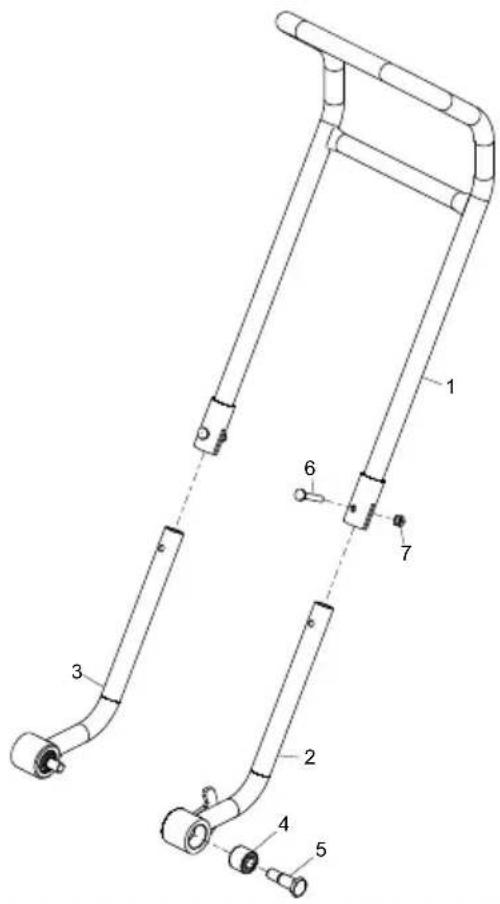

Motor en Aandrijfset, Motor und Antriebsbausatz, Motor og Gearkit, Motore e Kit Trasmissione

1	20/0038	Motor	Motor	Motor	Motore	Honda GX120	1
2	21/0414	Riem	Riemen	Remmen	Cinghia		1
3	10.7.255	Kuppling	Koppeling	Kobling	Frizione		1
4	05.3.062	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8	1
5	02.3.020	Schroef	Schraube	Skrue	Vite	5/16" x 1"	1
6	4/8003	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8	1
7	06.8.001	Spie	Kell	Kile	Chiave		1
8	8/8008	Moer	Mutter	Matrik	Dado		4
9	4/8006	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8	8
10	7/8047	Schroef	Schraube	Skrue	Vite	M8 x 40

5-01
