BELLE PCLX 320 - Plaque vibrante Lescha - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque vibrante
Marque	Lescha
Modèle	BELLE PCLX 320
Dimensions (L x l x H) en opération	990 x 320 x 927 mm
Poids	62 kg
Moteur	Honda GXR120
Puissance	3.1 Hp / 2.3 kW
Régime moteur	3850 tr/min
Type de carburant	Essence sans plomb
Capacité réservoir carburant	2.0 L
Type d'huile moteur	SAE 10W30
Capacité huile moteur	0.6 L
Type d'huile vibrateur	Huile turbine 32
Capacité huile vibrateur	0.22 L
Force du vibreur	13 kN
Fréquence de vibration	101 Hz
Vitesse d'avancement max	20 m/min
Niveau sonore (LWA)	105 dB(A)
Vibrations (HAV) sur 3 axes	2.42 m/s²
Durée d'utilisation quotidienne max	10.7 heures
Plaque d'embase	Dual Force (conforme NRSWA/HAUC)
Applications	Sols cohésifs, granulaires, matériaux bitumineux
Sécurité	EPI obligatoire : casque, chaussures, gants, lunettes, masque
Garantie	12 mois (pièces et main-d'œuvre)
Pièces de rechange	D'origine Belle uniquement

FOIRE AUX QUESTIONS - BELLE PCLX 320 Lescha

Comment démarrer la plaque vibrante BELLE PCLX 320 ?

Ouvrez l'arrivée de carburant (levier à droite). Si moteur froid, actionnez le starter (levier à droite). Tournez l'interrupteur marche/arrêt sur 'I'. Mettez l'accélérateur au ralenti (levier à gauche). Tirez sur le démarreur à rappel jusqu'à résistance, puis tirez vivement. Une fois démarré, ramenez progressivement le starter sur 'coupé'. L'embrayage centrifuge entraîne la plaque quand le régime augmente.

Comment arrêter la plaque vibrante ?

Mettez l'accélérateur au ralenti et laissez tourner 2 minutes. Tournez l'interrupteur marche/arrêt sur '0'. Fermez l'arrivée de carburant. Attendez le refroidissement avant de ranger.

Quelle huile utiliser pour le moteur et le vibrateur ?

Pour le moteur Honda GXR120 : huile SAE 10W30, capacité 0,6 L. Pour le vibrateur : huile turbine 32, capacité 0,22 L. Vérifiez les niveaux régulièrement.

Quel carburant utiliser et quelle est l'autonomie ?

Utilisez de l'essence sans plomb. Le réservoir a une capacité de 2,0 L, ce qui permet environ 10,7 heures de fonctionnement continu.

Quel entretien régulier est nécessaire ?

Vérifiez le niveau d'huile moteur toutes les 4h. Videz l'huile moteur après 20h, puis toutes les 100h. Nettoyez le filtre à air tous les 50h. Vérifiez la bougie tous les 100h. Contrôlez la tension de la courroie toutes les 4h. Utilisez des pièces d'origine.

Quels équipements de protection porter ?

Portez toujours des chaussures à embout d'acier, un casque antibruit, des lunettes de protection, des gants, un masque anti-poussière et des vêtements ajustés. Attachez les cheveux longs et ne portez pas de bijoux.

Que faire si la plaque ne vibre pas ?

Vérifiez que le régime moteur est au maximum. Si la courroie est détendue, réglez sa tension. Contrôlez le filtre à air et nettoyez-le. Si le problème persiste, contactez un agent agréé Altrad Belle.

Qu'est-ce que la plaque 'Dual Force' ?

La plaque d'embase Dual Force est brevetée. Elle offre deux stades de compactage : d'abord sur toute la surface, puis en soulevant la base pour augmenter la pression de 3 à 4 fois, atteignant 1400-1800 kg/m², conforme à la norme NRSWA/HAUC.

Comment transporter la plaque vibrante ?

Ne soulevez jamais seul (poids 62 kg). Utilisez un équipement de levage adapté accroché au point de levage supérieur. Attachez les élingues uniquement aux points prévus. Coupez toujours le moteur avant tout déplacement.

Comment régler la tension de la courroie d'entraînement ?

Coupez le moteur et retirez le capot. La tension doit être vérifiée toutes les 4h. Si elle est trop détendue, desserrez les boulons du moteur, écartez le moteur pour tendre la courroie, puis resserrez. Consultez le manuel pour les valeurs précises.

MODE D'EMPLOI BELLE PCLX 320 Lescha

Nous, Altrad Belle, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB déclarons que la DdC est émisse sous notre seule responsabilité et qu'elle appartient au(x) produit(s) suivants:

CE

TYPE DE PRODUIT......

MODÈLE......

No DE SÉRIE......

DATE DE FABRICATION......

NIVEAU DE PUISSANCE ACOUSTIQUE MESURÉ /......(GARANTI)

POIDS

Voir page 3 pour cette information

Objet de la déclaration:

L'objet de la déclaration décrite ci-dessus est conforme à la législation de l'Union européenne en matière d'harmonisation:

- 2000/14/EC Émissions sonores - matériels utilisés à l'extérieur

Les normes et les spécifications techniques harmonisées suivantes ont été appliquées:

- EN ISO 12100:2010 Sécurité des machines

- EN 500-4:2011 Machines mobiles de construction de routes. Sécurité.

- ISO 3744:2010 Acoustique - Détermination des niveaux de puissance acoustique et des niveaux d'énergie acoustique des sources de bruit à l'aide de la pression acoustique

VINÇOTTE nv/sa (NB0026) a effectué un contrôle interne de la production avec évaluation de la documentation technique et vérification périodique conformément à l'annexe VI de la directive 2000/14/CE

Les dossiers techniques sont détenus par Hugues Menager à l'adresse suivante:- Altrad (Group Holding), 125 Rue du Mas Carbonnier, 34000, Montpellier, France.

Lieu de la déclaration:-

Sheen,

Nr. Buxton,

Derbyshire,

SK17 0EU,

UK

Date de la déclaration:-

Avril 2021

Signée par:

de par. Dr. Nath Ray Neilson

Directeur Général

Au nom de Altrad Belle

Ce manuel est rédigé pour vous aider à vous servir et à entretenir la plaque de compactage en toute sécurité. Il est destiné aux concessionnaires et aux opérateurs de la plaque de compactage.

Avant-propos

La section ‘Description de l’appareil’ vous permettra de vous familiariser avec l’agencement et les commandes de l’appareil.

La section ‘Environnement’ contient des instructions sur les méthodes de recyclage et d'élimination des appareils de recyclage et d'élimination des appareils dans le respect de l'environnement.

La section ‘Santé et Sécurité’ expliquent la manière dont il faut utiliser l’appareil pour assurer votre sécurité et celle du public en général. Le paragraphe ‘Procédure de mise en route/Arrêt’ vous facilite la mise en route et l'utilisation de l’appareil.

La section ‘Entretien et révision’ vous donne des conseils en cas de problèmes concernant votre appareil.

La section ‘Dépistage des anomalies’ vous donne des conseils en cas de problème concernant votre appareil.

La section ‘Entretien et révision’ vous donne des conseils sur l'entretien général et les révisions de votre appareil.

La section ‘Garantie’ donne des renseignements sur la couverture sous garantie et la méthode à suivre pour les réclamations sous garantie.

La section ‘Dual force’ donne les caractéristiques de compactage que l’appareil est capable de réaliser.

Renseignement concernant les notations utilisées dans ce manuel.

Dans ce manuel, il faut prêter une attention toute particulière au texte signalé comme suit:

ATTENTION

Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.

AVVERTISSEMENT

Peut être dangereux pour l'utilisateur

AVVERTISSMENT

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

SAVOIR utiliser les commandes de cet appareil et procéder à son entretien en toute sécurité.

(PS : Assurez-vous de savoir arrêter la machine avant de la démarrer au cas ou vous auriez des problèmes).

TOUJOURS utiliser les éléments nécessaires à votre protection lors de l'utilisation de la machine.

Pour TOUTES QUESTIONS relatives à l'entretien et l'utilisation en toute sécurité de cet appareil, DEMANDER CONSEIL A VOTRE DIRECTION OU CONTACTER Altrad Belle :[phone]

Sommaire

Comment utiliser ce manuel....42

Avertissement....42

Description de l'appareil....43

Caractéristiques Techniques ....43

Etiquettes....44

Environnement 45

But du compactage....45

Caractéristiques de compactage....45

Applications 46

Consignes de sécurité générales ....46

Santé et sécurité....47

Contrôles de sécurité préalables au démarrage....47

Instruction d'utilisation 47 - 48

Guide de dépistage des anomalies....48

Révision et maintenance 49

Attestation « Dual Force » / HAUC / NRSWA....50

Garantie....50

Pièces de Rechange....50

Déclaration CE de conformité (DdC)....4

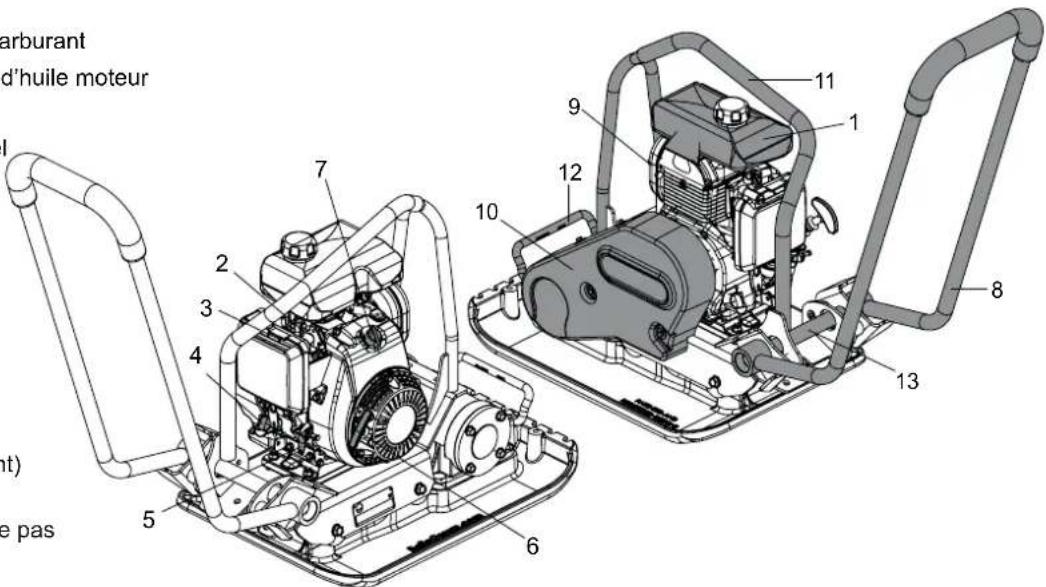

Descrition de la Machine

1. =Réservoir
2. =Levier de starter
3. =Levier Marche/Arrêt arrivé de carburant
4. =Jauge de remplissage / niveau d'huile moteur
5. =Levier d'accélérateur
6. =Poignée de démarreur à rappel
7. =Interrupteur de marche
   =/ Arrêt du moteur
8. =Poigne de commande
9. =Echappement
10. Pare courroie
11. Point de levage par élévateur =mécanique
12. Point de levage à main
13. Point de levage à main (Montant)

Sur les points de levage 12 et 13 ne pas utiliser de palan mecanique.

carburant d'huile moteur 1 2 3 4 5 6 7 8 9 10 11 12 13

Caractéristiques Techniques

F

A B C D E

Modèle	PCLX320
A - Hauteur - En opération (mm) =927 =928 =927
B - Longueur - En opération (mm) =990 =875 =990
C - Largeur (mm) =320 =320 =400
D - Longueur - Storage (mm) =790 =775 =790
E - Hauteur - Storage (mm) =570 =590.5 =570
Puissance moteur (Hp / kW)	3.1 / 2.3
Régime du Moteur	=3850rpm
* Poids (kg)	62	65	66.5
Force du vibreur (kN)	13	13	13
Fréquence (Hz)	101 =101 =101
Vitesse de déplacement Maximum (m/min)	20	18	20
Force de compaction (kg/m2)	398	1611	336
** Vibration sur 3 axes (m/sec2)	2.42 =2.14	2.48
Durée d'utilisation (Hrs)	10.7	11.4	10.2
Niveau de puissance sonore (LWA)	105dB(A)	105dB(A)	105dB(A)

F

Etiquettes

A. Décalcomanie Sécurité.
B. Décalcomanie Bruit.
C. Décalcomanie Régime Moteur.
D Décalcomanie bas HAV.
E. Décalcomanie Point de Levage.

Sécurité. Bruit. Régime Moteur. e bas HAV. e Point de Levage.

A - Décalcomanie Sécurité (Part No. 19.0.373)

Veuillez lire le Manuel des Opérateurs.

Portez des Chaussures de Protection.

Portez des Protections pour les Oreilles.

Portez des Protection pour les Yeux.

B - Décalcomanie Bruit (800-99942)

Le Niveau de Bruit de la machine lors du fonctionnement est de 105 dB(A).

C - Décalcomanie Régime Moteur

Position Vitesse Moteur Rapide.

Position Vitesse Moteur Lente.

D - Décalcomanie bas HAV (800-99954)

La machine a une conception brevetée au R.-U. qui réduit les niveaux de HAV permettant un Temps d'Utilisation plus élevé.

E - Décalcomanie Point de Levage

Respect de L'Environnement

Elimination en toute sécurité

Instruction pour le respect de l'environnement Cet appareil contient des matériaux recyclables. Pour vous débarrasser de l'appareil, prière d'emmener l'appareil et les accessoires dans une décharge de recyclage agréée.

Composant	Matériel
Poignée Acier
Poignée Caoutchouc
Plaque d'embase Acier
Poids excentrique Acier
Carters du moteur Aluminium
Capot du moteur Matériel synthétique
Pièces variées Acier et aluminium

Buts de Compactage

Après perturbation du sol, ou dans le cas d'un remplissage, d'une couche inférieure de la chaussée ou d'un revêtement hydrocarboné récents, il y aura des petits vides interstitiels ou poches d'air qui risquent de provoquer des problèmes s'ils ne sont pas compactés.

1. Lorsque le trafic traverse une surface sur une partie du sol non compactée, le matériau se comprime, ce qui cause l'affaissement de la surface supérieure au fur et à mesure que le matériau remplit les cavités.
2. C'est ce qui se passe également lorsque des charges statiques s'exercent sur un sol non compacté. La charge (un bâtiment, par exemple) s'enfonce.
3. Les matériaux présentant des vides sont très susceptibles aux infiltrations d'eau, ce qui entraîne des risques d'érosion. Les infiltrations d'eau peuvent également entraîner l'expansion du sol lorsqu'il gèle, ainsi que sa contraction pendant les périodes de sécheresse. En fait, l'expansion et la contraction du sol constituent les principales causes de dégâts des fondations des bâtiments. Il faut éventuellement reprendre la structure en sousœuvre.

Le compactage augmente la densité du matériau et par conséquent, sa capacité porteuse. Il réduit les vides interstitiels et donc les risques d'affaissement, d'expansion et de contraction dus aux infiltrations d'eau.

Caractéristiques de compactage

On utilisait précédemment diverses méthodes de spécifications du compactage requis dans diverses applications. On tenait compte en autres des propriétés du matériau, de l'épaisseur des couches, de la pression exercée, des vibrations et du nombre de passages. Mais en comprenant mieux le principe du compactage, on a pu établir de nouvelles spécifications. Les spécifications les plus récentes font partie des règlements britanniques NRSWA (Règlements concernant les chantiers de construction de nouvelles routes et rues). Les ingénieurs des Ponts et Chaussées adoptent désormais ces spécifications pour garantir un bon compactage sur tous les chantiers.

NRSWA (Spécifications HAUC).

Les spécifications ont été établies par HAUC (Comité des services des Ponts et

Chaussées britanniques). La loi de 1991 sur les chantiers de construction de nouvelles routes et rues prescrit de nouvelles normes applicables aux réparations et réfections des routes au Royaume-Uni. Cette loi précise le type de matériaux, les méthodes, les matériels et les consignes de sécurité à respecter pour effectuer les réfections des routes et sentiers. Cette loi a pour objectif de garantir que les réparations et réfections sont effectuées conformément aux normes les plus élevées afin qu'en dernier recours, elles durent plus longtemps. Ces améliorations se traduisent par des réductions des coûts de réfections et une diminution des ralentissements de la circulation.

Le compactage effectué par des plaques de compactage se divise en deux catégories

1. de 1400 à 1800 kg/m² 2. Supérieur à 1800 kg/m²

Ces chiffres correspondent à la pression statique exercée par l'appareil.

REMARQUE : Il n'existe aucune plaque de compactage unidirectionnelle standard conforme à ces spécifications minimum. Pour les travaux sur la voie publique, il faut toujours utiliser une plaque de compactage «A double force».

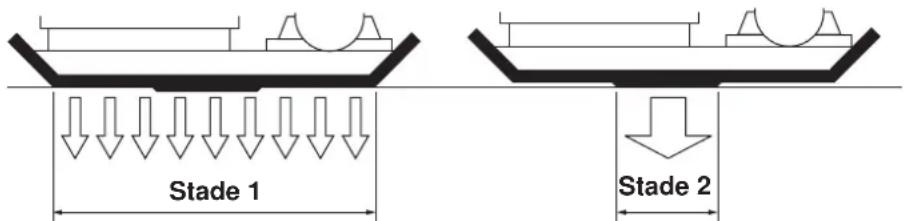

DUAL FORCE

Après avoir soigneusement étudié cette législation, Errut a développé et breveté un matériel permettant aux entrepreneurs de se conformer à ses conditions. Aux termes de la législation NRSWA, il faut que le matériel de compactage soit conforme aux spécifications minimum. Avec la plaque «Dual Force» mise au point par Belle, votre matériel se conforme exactement à cette partie de la législation. Afin d'être conformes aux spécifications et de maintenir les tolérances de surface, les plaques d'embase «Dual Force» d'Errut sont divisées en deux parties assurant deux stades différents du compactage.

Stade 1 Stade 2

1er stade. La surface intégrale de la base sert à compacter le matériau (comme dans les appareils standards).

2ème stade. La base se soulève sur la partie «Dual Force» afin d'exercer une force de compactage de 3 à 4 fois supérieure à celle des plaques standards.

Il existe trois principales catégories d'applications/matériaux :

1. Matériaux cohésifs (moins de 20% de matériaux granulaires) ex. argile, limon et sols lourds.
2. Matériaux granulaires (plus de 20% de matériaux granulaires) ex. blocaille, sable et sols légers.
3. Matériaux bitumineux ex. asphalte (goudron), couche à froid (produits d'émulsion de bitume).

On trouvera sur le tableau ci-dessous les spécifications HAUC en fonction de la profondeur des couches et du nombre de passages des plaques «Dual Force». Avec des appareils standard, on ne peut pas garantir un compactage optimal, mais en réduisant la profondeur des couches et en augmentant le nombre de passages, il est possible d'améliorer les résultats.

Un compactage optimal ne peut pas être garanti et n'est pas recommandé par HAUC.

La teneur en humidité des matériaux cohésifs et granulaires est un facteur critique pour obtenir un bon compactage. Si les matériaux granulaires sont trop secs, ils s'éparpilleront autour de la plaque au lieu de se compacter.

Si la teneur en humidité est trop élevée, les matériaux risquent de se dessécher après le compactage, ce qui entraînera un retrait.

1400 -1800 kg/m2COMPACTEE JUSQU'A	NOMBRE DE PASSAGES DE COMPACTAGE REQUIS PAR COUCHE D'UNE EPAISSEUR
40MM 60MM 80MM 100MM 150MM 200MM
Matériaux cohésifs**	-*	-*	-*	NP	NP	NP
Matériaux granulaires	-*	-*	-*	5	NP	NP
Matériaux bitumineux	6	NP	NP	NP	NP	-

* Ils sont généralement posés en couche minimum de 100 mm et ne sont donc pas inclus dans les spécifications HAUC.
** De par leur nature, les matériaux cohésifs augmentent la difficulté du compactage.

Consignes de Sécurité

Pour votre protection personnelle et pour la sécurité des personnes qui se trouvent à proximité, prière de lire et de bien assimiler les consignes de sécurité suivante. Il incombe à l'opérateur de s'assurer qu'il a bien assimilé la manière d'utiliser cet équipement en toute sécurité. En cas de doute sur l'utilisation correcte en toute sécurité de la plaque de compactage PCLX, prière de consulter votre responsable ou Altrad Belle.

ATTENTION

Un entretien mal fait ou une utilisation incorrecte risque d'être dangereux(se). Lisez et assimilez LES CONSIGNES DE SECURITE ET LES CONSEILS D'UTILISATION avant d'effectuer des opérations d'entretien, de service ou des réparations.

• Ce matériel est lourd et ne doit pas être soulevé par une seule personne. OBTENEZ DE L'AIDE ou utilisez un équipement de levage approprié. Il existe un ensemble spécial pour le transport du compacteur (voir options).
• Balisez la zone de travail et éloignez les membres du public et tout le personnel non autorisé à une distance sûre.
• Il est impératif que l'opérateur porte un équipement de protection individuelle à chaque fois qu'il utilise cet appareil (voir "Santé et sécurité").
  • Vérifiez que vous savez comment couper cet appareil avant de le mettre en marche, en cas de difficultés.
• Il faut toujours COUPER le moteur avant de le transporter, de le déplacer ou avant toute intervention.
• Le moteur peut devenir très chaud en cours d'usage. Attendez que le moteur soit refroidi avant de le toucher. Ne laissez jamais le moteur tourner sans surveillance.
• Il ne faut jamais retirer ni modifier les capots de protection installés. Ils sont prévus pour votre protection. Il faut toujours vérifier que les capots sont en bon état et sont bien fixés. Si l'un des capots est endommagé ou manquant, IL NE FAUT PAS UTILISER LE COMPACTEUR tant que le capot n'est pas remis en place ou réparé.
  Il ne faut pas faire fonctionner le compacteur si vous ne vous sentez pas bien, si vous êtes fatigué ou si vous avez abusé d'alcool ou de stupéfiants.

Consignes de sécurité concernant le carburant.

ATTENTION

Le carburant est inflammable. Il risque de causer des blessures et des dégâts. Coupez le moteur, éteignez toutes les flammes nues et ne fumez pas pendant le remplissage du réservoir de carburant. Essuyez toujours tout carburant renversé.

• Avant de faire l'appoint de carburant, coupez le moteur et attendez qu'il ait refroidi.
• Pendant le remplissage, il NE FAUT ni fumer ni autoriser les flammes nues dans cette zone.
• Il faut toujours sécuriser immédiatement avec du sable tout déversement de carburant. Si du carburant s'est renversé sur vos vêtements, il faut vous changer.
• Entreposez le carburant dans un récipient prévu pour cela et agréé, à l'écart de la chaleur et de toutes sources de combustion.

Vibrations

Une partie des vibrations provoquées par le compactage est transmise par le guidon aux mains de l'opérateur. Reportez vous aux caractéristiques et au spécifications pour établir le niveau des vibration et des durées d'utilisation (durée d'exposition quotidienne maximale recommandée). IL NE FAUT PAS dépasser la durée d'utilisation maximale

EPI (Equipement de protection individuelle).

Lors de l'utilisation de cet appareil, il est impératif de porter un EPI approprié (ex. lunettes de protection, gants de protection, casque antibruit et chaussures à embout d'acier). Il faut porter des vêtements adaptés au travail. Attachez les cheveux longs pour les dégager et ne portez pas de bijoux susceptibles de s'accrocher aux pièces mobiles de l'appareil.

Poussière.

Le procédé de compactage produit éventuellement de la poussière qui risque d'être nocive pour la santé. Il faut toujours porter un masque approprié au type de poussière produite.

Carburant.

Il ne faut pas avaler ni inhaler les vapeurs de carburant, et il faut éviter tout contact avec la peau. Lavez immédiatement les éclaboussures de carburant. En cas d'éclaboussures de carburant dans les yeux, il faut les rincer à grande eau et consulter un méédecin dès que possible.

Fumées d'échappement

Il ne faut pas faire fonctionner la plaque de compactage à l'intérieur ou dans un espace confiné. Veillez à travailler dans un local suffisamment ventilé.

AVVERTISSEMENT

Peut être dangereux pour l'utilisateur

Contrôles préalables au démarrage

Inspection préalable au démarrage

Il faut effectuer l'inspection suivante préalable au démarrage avant le début de chaque séance de travail, ou toutes les quatre heures d'utilisation selon ce qui est échu en premier. Pour les instructions détaillées, veuillez vous reporter à la section « Révisions » Si des défaut sont repères, il ne faut pas utiliser la plaque de compactage tant que ce défaut n'a pas été rectifié.

1. Inspectez soigneusement la plaque de compactage pour déceler toutes traces de dégâts. Vérifiez qu les composants sont tous présents et bien fixés. Faites particulièrement attention au capot e protection de la courroie d'entrainement située entre le moteur et le vibrateur.
2. Vérifier les tuyauteries, les points de remplissage, bouchons de vidange et tout autres parties pour trouver un signe de fuite. Réparer toute fuite avant d'utiliser la machine.
3. Verifiez le niveau d'huile moteur et faits l'appoint, le cas échéant.
4. Vérifiez le niveau de carburant du moteur et faites l'appoint, le case échéant.
5. Vérifiez qu'il n'y a pas de fuite de carburant ni d'huile.

Instructions D'Utilisation

- Amenez la plaque de compactage sur le lieu où elle doit fonctionner.

Dans les cas où il est nécessaire d'utiliser un équipement de levage positionner la PCLX, vérifiez que l'Equipement de levage correspond à un poids utile limite dans la fourchette du poids de la plaque de compactage (reportez vous au tableau des caractéristiques ou à la plaque signalétique de l'appareil). Attachez des chaînes ou es élingues UNIQUEMENT au point de levage situé au dessus de la PCLX.

- NE JAMAIS laisser le moteur tourner pendant le transport de la PCLX même si il s'agit d'une petite distance.

- Apres avoir effectué les contrôles figurant à la section « Contrôle préalable au démarrage », vous pouvez mettre le moteur en route. Les plaques de compactage de la gamme PCLX Altrad Belle sont munies d'un embrayage centrifuge qui permet au moteur de tourner au ralenti sans entraîner la plaque vibrante. Lorsque la vitesse du moteur augmente, l'embrayage s'engage et entraîne la plaque vibrante. Pour obtenir un bon fonctionnement, il faut régler le régime du moteur à son maximum.

- Régler le papillon au maximum et utilisez le levier de commande pour diriger ou faire virer la plaque de compactage.

Le vibrateur provoque non seulement des vibrations de la plaque d'embase, mais aussi l'avancement de l'appareil. En fonctionnement normal, vous n'avez pas à pousser la PCLX ; il suffit de la laisser se déplacer tout seul à son propre rythme. La vitesse de déplacement est déterminée par l'état de la surface à compacter. Si la surface à compacter est en pente, il faut agir avec beaucoup de précaution pour bien contrôler le sens de déplacement de la PCLX. Vous pouvez le cas échéant, utiliser une corde appropriée attachée à un point abaissé du châssis afin de permettre à une autre personne de reprendre une partie du poids de la PCLX. Pour faire un travail en pente, montez et descendez la pente, mais ne travaillez pas en travers.

- Faites passer la plaque de compactage sur toute la surface selon le schéma logique jusqu'à obtention du compactage requis.

S'il faut compacter plusieurs couches différentes, l'une au-dessus de l'autre, compactez chaque couche séparément

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

1 2 3 4 5 6 7

Honda GXR120

1. Réservoir d'essence
2. Levier de starter
3. Levier Ouverture/Coupure de carburant
4. Orifice de remplissage d'huile moteur/Jauge d'huile
5. Levier d'accélérateur
6. Lanceur de rappel
7. Interrupteur de marche / Arrêt du moteur

Arrêt du moteur :

1. Pour arrêter le moteur, mettez l'accélérateur au ralenti. Laisser le moteur au ralenti pendant au moins deux minutes.
2. Tourner l'interrupteur de marche / Arrêt du moteur dans le sens inverse des aiguilles d'une montre vers la position « 0 ».
3. Fermer l'arrivée d'essence.

Démarrer le moteur :

1. Pour ouvrir le robinet d'essence, déplacez le levier Ouverture/Coupure de carburant à fond vers la droite.
2. Si le moteur démarre à froid, mettez le starter amenant le levier de starter à fond vers la droite. Si le moteur redémarre à chaud, il n'est généralement pas nécessaire d'utiliser le starter, mais si le moteur s'est refroidi dans une certaine mesure, il peut s'avérer nécessaire de mettre partiellement le starter.
3. Tourner le bouton MARCHE/ARRET du moteur dans le sens des aiguilles d'une montre pour l'amener à la position « I ».
4. Pour mettre le papillon à la position de ralenti, déplacez le levier de papillon à fond vers la gauche. Prenez fermement la manette de commande d'une main et saisissez la manette du démarreur à rappel de l'autre.
5. Tirez le démarreur à rappel jusqu'à ce que vous ressentiez une résistance du moteur, puis laissez le démarreur revenir en place.
6. En faisant attention à ne pas tirer complètement le cordon du démarreur, tirez vivement la manette du démarreur.
7. Recommencez cette manœuvre à plusieurs reprises jusqu'à ce que le moteur tourne.
8. Dès que le moteur tourne, mettez progressivement le levier e starter à la position COUPEE en le déplaçant vers la gauche.
9. Si au bout de plusieurs tentatives, le moteur ne tourne toujours pas, reportez-vous au guide de dépistage des anomalies.
10. A cause de l'embrayage centrifuge, la plaque vibrera une fois le moteur que aura atteint une vitesse suffisante.

Problème Cause Action
Le moteur ne démarre pas. Remplir le réservoir de carburantMoteur coupé. Mettre le contact.Bougie encrassée. NettoyerMoteur froid.jusqu'au lancement du moteur.	Pas de carburant. Ouvrir le robinet de carburant
	contact.
	, puis régler l'entrefer de la bougie.
	Fermer le starter.
	Moteur noyer.	Ouvrir le starter, pleins gaz, tirer le démarreur à rappel
	moteur.
Le moteur ne démarre toujours pas.	Problème majeur.	Contacter un Agent ou Altrad Belle.
Pas de vibrations.Courroie d'entraînement détendue.Filtre à air colmaté.Panne d'entraînement.Panne du vibreur.	Régime du moteur trop bas.	Régler le régulateur du régime moteur sur rapide.
	Régler la tension de la courroie.
	Nettoyer ou remplacer le filtre à air.
	Contacter un Agent ou Altrad Belle.
	Contacter le technicien de service local.
Asphalte adhère à la plaque.	Manque de lubrification.	Utiliser le système d'arrosage à eau.
Ecaillage de la surface bitumineuse (feuilletage)	Sur compactage.	La retirer et la reposer.
Faible vitesse d'avancement.trop faible	Epaisseur de couche trop grande.	Retirer la partie du matériau.
	Teneur en humidité trop haute ou	Retirer le matériau et ajouter de la teneur

Service et Maintenance

La gamme PCLX des plaques Altrad Belle est conçue pour donner de nombreuses années de services sans problèmes.

Il est recommandé de s'adresser à un concessionnaire agréé Altrad Belle pour effectuer toutes les opération d'entretien importantes et toutes les réparations éventuelles. Il faut toujours utiliser des pièces d'origine Altrad Belle. L'utilisation de pièces de marque autre que la marque Altrad Belle risque d'annuler votre garantie.

Avant d'effectuer des opérations d'entretien sur l'appareil et coupez le moteur, débranchez le fil HT de la bougie.

Il faut placer le compacteur sur un sol plat et horizontal afin d'obtenir une lecture exacte des niveaux des liquides. Utilisez uniquement les huiles préconisées (voir la table page suivante).

Rodage

Lorsqu'un compacteur neuf est utilisé pour la première fois, il faut vidanger l'huile moteur après la période de rodage initiale (pour de plus amples renseignements, voir manuel du moteur). Il faut vidanger l'huile du carter de l'axe du vibrateur au bout des premières 100 heures de fonctionnement, puis toutes les 500 heures de fonctionnement par la suite. Pour des renseignements sur la vidange de l'huile du carter du vibrateur, reportez vous à la section « Vibrateur ».

Il faut vérifier la tension de la courroie toutes les 4 heures d'utilisation.

Fréquence d'entretien		Apres les 4 Premières heures	Premier mois / 20 H	3 mois / 50 H	6 mois/ 100 H
Huile Moteur	Vérifier le niveau	√
	Vidanger		√		√
Filtre à air	Vérifier l'état		√		√
	Nettoyer / remplacer			√
Bougie	Vérifier / Nettoyer				√
Courroie d'entraînement	Tension	√	√	√

Type et quantité d'huile/de carburant – Type de bougie

Type d'huile Quantité Type	de Quantité Type de Entrefer Óleo			(Litrés)		Carburante
Petrol Honda GXR120	S.A.E. 10W 30	0.6	Sans Plomb	2.0	BM4a ou BMR4a	0.6 - 0.7
Vibrador	Óleo Turbine 32	0.22	S.O.	S.O.	S.O.	S.O.

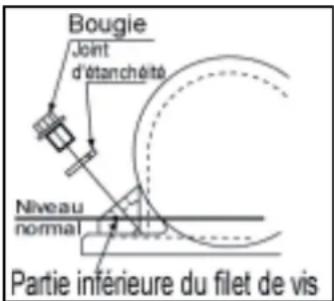

Bougie Joint d'étanchéité Niveau normal Partie inférieure du filet de vis

Unité de vibration.

Faites l'appoint d'huile préconisée, e cas échéant (voir tableau).

Cet appareil est muni d'une plaque d'embase 'Dual Force'

Cet appareil n'est pas muni d'une plaque d'embase 'Dual Force'

Lorsque l'appareil est muni d'une plaque d'embase 'Dual Force', le poids statique par unité de superficie de l'appareil est supérieur à 1400 kg/m². Il est donc conforme aux NRSWA (spécifications HAUC) pour les plaque de compactage de la catégorie 1400 – 1800kg/m².

R. Neilson - Le Directeur Général

Aux termes des spécifications mentionnés dans le NRSDWA (Loi de 1991 sur les nouvelles routes et ur les travaux dans les rues). Annexe 8, la plaque d'embase 'Dual Force' permet d'utiliser les plaques de compactage Altrad Belle pour la réfection de la chaussée publique.

Il est possible d'installer une plaque 'Dual Force' en monte de rattrapage sur les plaques de compactage standard Altrad Belle. Pour tout reseignement, prière de consulter Altrad Belle.

Garantie

La plaque de compactage unidirectionnelle PCLX neuve de Altrad Belle est garantie à l'acquéreur d'origine un an (12 mois) à partir de la date originale de l'achat. La garantie Altrad Belle s'applique à tous défauts de matériaux ou à un vice de conception ou de fabrication.

La garantie Altrad Belle ne couvre pas ce qui suit:

1. Dégâts causés par un usage abusif, négligent, une chute ou tous autres dégâts similaires causés par le non-respect des instructions concernant l'assemblage, l'utilisation ou les opérations d'entretien à effectuer par l'utilisateur, ou résultant de celle-ci.
2. Toutes modifications, additions ou réparations effectuées par des personnes autres que les responsables de Altrad Belle ou ses agents agréés.
3. Les frais de transport ou d'expédition pour retourner l'appareil à Altrad Belle, ou ses agents agréés, et le renvoyer, en vue de le faire réparer ou évaluer après revendication sous garantie.
4. Les coûts des matériaux et/ou de la main-d'œuvre requis pour remplacer, réparer ou renouveler les composants en raison d'une usure raisonnable.

Sont exclus de la garantie les composants suivants :

- Courroie(s) d'entraînement - Filtre à air de moteur - Bougie de moteur

Altrad Belle et/ou ses agents agréés, directeurs, employés ou assureurs ne sont pas tenus responsables de tous dégâts conséquentiels ou autres, pertes ou dépenses encourus en relation avec l'utilisation de l'appareil, ou l'incapacité d'utiliser l'appareil dans un but quel qu'il soit.

Réclamations sous garantie

Il faut tout d'abord adresser toutes réclamations sous garantie à Altrad Belle par téléphone, fax, e-mail ou par courrier.

Pour les revendications sous garantie :

Tel: [phone] Fax: [phone] Email : [e-mail]

Prière d'écrire à:-

Service d'enregistrement de garantie

Dans notre démarche pour devenir plus vert et plus respectueux de l'environnement, Altrad Belle a introduit un service d'enregistrement de garantie en ligne. Pour accéder à la page d'inscription sur notre site internet, veuillez utiliser l'adresse suivante:

http://www.bellegroup.com/index.php?p=warranty_registration

Sinon vous pouvez également scanner à l'aide de votre smartphone le code QR adjacent pour accéder à la page d'inscription.

Pièces de Rechange

Lors de l'entretien de ce produit, seules les pièces de rechange d'origine du fabricant peuvent être utilisées.

L'utilisateur perdra toute réclamation éventuelle si les pièces de rechange utilisées sont autres que les pièces de rechange d'origine du fabricant.

Vous trouverez un PDF des listes de pièces pour ce produit dans la section «produit» de notre site web www.Altrad-Belle.com Des informations sur l'approvisionnement en pièces de rechange auprès de votre revendeur local peuvent être trouvées dans la section «contactez-nous»

Uso De Este Manual

125, Rue du Mas Carbonnier, 34000, Montpellier, France

Tel. [phone] - Email: [e-mail]

www.altrad.com
