Terméktípus	Vibrációs lemez (tömörítő)
Márka	Lescha (Altrad Belle)
Modell	BELLE PCX 60A
Lemez szélessége	350 mm
Hosszúság (üzem közben)	1010 mm
Magasság (üzem közben)	1010 mm
Hosszúság (tároláskor)	660 mm
Magasság (tároláskor)	550 mm
Súly (öntözőkészlettel)	72,5 kg
Motorizáció	Honda GX120, benzines 4 ütemű
Motor teljesítmény	4,0 LE / 3,0 kW 3800 ford./percnél
Üzemanyag	ólommentes benzin
Üzemanyagtartály kapacitása	2,5 L
Motorolaj	SAE 10W30, 0,6 L
Vibrátor olaj	SAE 10W40, 0,22 L
Gyújtógyertya	BM6ES vagy BPR6ES, hézag 0,7-0,8 mm
Vibrációs erő	11 kN
Rezgés frekvencia	101 Hz
Maximális haladási sebesség	25 m/min
Tömörítési erő	565 kg/m²
Hangteljesítmény szint	105 dB(A)
Rezgés 3 tengelyen	4,9 m/s²
Öntözőrendszer	Beépített öntözőkészlet (tartályos feltöltés)
Tengelykapcsoló	Centrifugális
Szállító kerekek	Beépített összehajtható kerékkészlet
Szíj ellenőrzés gyakorisága	Minden 4 üzemóra után
Vibrátor olajcsere	100 üzemóra után, majd 500 óránként
Garancia	12 hónap (eredeti alkatrészek kötelezőek)

Gyakran ismételt kérdések - BELLE PCX 60A Lescha

Hogyan indítsuk el a PCX 60A vibrációs lemezt?

Ellenőrizze az olaj- és üzemanyagszintet. Nyissa ki a benzincsapot, állítsa a szivatókarra hideg motornál, kapcsolja a gyújtást 'I' állásba, gázt alapjáratra, majd húzza meg az indítófogantyút. Amint a motor jár, zárja el a szivatót és növelje a gázt.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az üzemanyag-ellátást (nyitott csap, teli tank), a kapcsoló 'I' állásban van, a gyújtógyertya állapotát (tisztítsa vagy cserélje), és ha hideg a motor, zárja a szivatót. Ha elárasztotta, nyissa a szivatót és maximális gázzal húzza az indítót.

Hogyan állítsuk be a hajtószíj feszességét?

Kövesse a kézikönyv pontos eljárását. Általában lazítsa meg a motorrögzítéseket, állítsa be a szíjat kb. 10 mm játékra, majd húzza meg. Ellenőrizze minden 4 üzemóra után.

Milyen olajat használjak a motorhoz és a vibrátorhoz?

Honda GX120 motorhoz: SAE 10W30, mennyiség 0,6 liter. Vibrátorhoz: SAE 10W40, mennyiség 0,22 liter.

Hogyan szállítsam biztonságosan a vibrációs lemezt?

Használja a beépített kerékkészletet. Zárja le a fogantyút, húzza meg a hevedert a kerekek kioldásához, engedje le a kerekeket a talajra, döntse előre a gépet, hogy a kerekek a lemez alá csússzanak. Soha ne szállítsa járó motorral.

Milyen egyéni védőfelszerelést (PPE) kell viselnem?

Viseljen biztonsági cipőt, hallás- és szemvédőt, kesztyűt, szükség esetén porvédő maszkot, és szűk ruházatot. Hosszú hajat kössön össze.

Hogyan karbantartsuk a légszűrőt?

Ellenőrizze és tisztítsa a légszűrőt 20 óránként (vagy havonta). Szükség esetén cserélje, vagy 12 havonta. Eltömődött szűrő csökkentheti a vibrációt és a teljesítményt.

Miért nem halad előre a vibrációs lemez, vagy miért gyenge a rezgés?

Lehetséges okok: túl alacsony motorfordulatszám (gázt teljesen nyomja be), laza hajtószíj (be kell állítani), eltömődött légszűrő (tisztítás), vagy tengelykapcsoló/vibrátor probléma (szakember hívása).

Hogyan használjam az öntözőrendszert?

Töltse fel a víztartályt. A rendszer megnedvesíti a lemezt, hogy az aszfalt ne tapadjon rá. Használja aszfalt tömörítésekor. Ellenőrizze a csatlakozásokat és a vízhozamot.

Mi a gép leállításának eljárása?

Gázt alapjáratra, kapcsolja a gyújtást '0' állásba, majd zárja el az üzemanyagcsapot. Hagyja a motort lehűlni bármilyen beavatkozás előtt.

HASZNÁLATI ÚTMUTATÓ BELLE PCX 60A Lescha

Mi, a Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Egyesült Királyság ezúton igazolom, hogy ha a termék leírása belül ezt a bizonyítványt vásárolt engedélyezett Belle Group kereskedő az EGK, az megfelel az alábbi EEC irányelveknek: 2006/42/CE (ez az irányelv felváltja a 98/37/EK irányelv), elektromágneses kompatibilitási irányelv 2004/108/CE (módosított 89/336/EGK, 92/31/EGK és 93/68 EGK). A hulladék elektromos és elektronikus berendezések (WEEE) 2002/96/CE, kisfeszültség irányelv 2006/95/CE, BS EN ISO 12100-1:2003 Gépek biztonsága és a kapcsolódó harmonizált szabványok, adott esetben. Zajkibocsátás megfelel a 2000/14/EK irányelv VI és 2005/88/EK géphez a 12. cikk alapján a bejelentett szervezet: AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Egyesült Királyság. Zaj műszaki fájlokat birtokában Ray Neilson, a Belle-csoport központi iroda címet, amely a fenti.

Mi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, ovime potvrđujem da ako proizvod opisan unutar ovog certifikata je kupio od Belle Group ovlaštenog distributera unutar EEZ, ona odgovara sljedečim EEC smjernica: 2006/42/CE (Ova direktiva zamjenjuje direktiva 98/37/EC), Elektromagnetska kompatibilnost Direktiva 2004/108/CE (kako je izmijenjeno 89/336/EEC, 92/31/EEC i 93/68 EEC). Otpad električne i elektroničke opreme (WEEE) 2002/96/CE, niskonaponske direktivi 2006/95/CE, BS EN ISO 12100-1:2003 Sigurnost strojeva i pridružene usklađene standarde, gdje je primjenjivo. Emisija buke u skladu s direktivom 2000/14/EC Aneks VI i 2005/88/EC, za strojeve iz članka 12. obaviješteni tijelo AVT Rellability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Buka Tehnički datoteke drže Ray Neilson na Glavnom Belle grupe Office adresu koja je navedeno gore.

Ügyvezető igazgató - A BELLE GROUP (SHEEN) UK nevében

Izvršni Direktor – U ime BELLE GROUP (SHEEN) UK

Kiállítás Ideje - 2006.

Ez a kézikönyv a „PCX 60A” típusú lapvibrátorok biztonságos kezelését és karbantartását hivatott elősegíteni.

Előszó

A 'Gép leírása' rész segít a gép felépítésének és kezelésének megismertetésében.

A 'Környezet' rész leírja, hogyan bonyolítsa környezetbarát módon a leselejtezett berendezés újra hasznosítását.

Az 'Általános biztonsági előírások' és az 'Egészség és biztonság' rész kifejti, hogyan használja a gépet úgy, hogy az ön és mások biztonsága garantált legyen.

A 'Kezelési utasítások' rész segít önnek a gép elindításában és használatában.

A 'Hibaelhárítás' fejezet segít, ha bármilyen problémája akad a gépével.

A 'Karbantartás' részben útmutatást talál a gépe általános karbantartásához és javításához.

A 'Garancia' fejezet részletezi a garancia-feltételeket és a garanciális igény érvényesítésének eljárását.

Útmutatás a megjegyzésekhez

Azokat a részeket a kézikönyvben, amelyekre különös tekintettel kell lennie a következőképpen jelöltük:

VIGYÁZAT

A termék veszélyes lehet. Ön vagy a gépe megsérülhet, ha a műveletek nem szabályszerűen lettek végrehajtva.

FIGYELEM

A kezelő élete veszélyben lehet!

Figyelmeztetés

VIGYÁZAT

Mielött dolgozni kezd a géppel, vagy karbantartást végez rajta, mindig OLVASSA EL és TANULMANYOZZA ezt a kezelési és karbantartási utasítást.

Ismerkedjen meg a berendezés vezérlésének biztonságos használatával, és a gép biztonságos karbantartásával.

(Megjegyzés: Bekapcsolás előtt bizonyosodjon meg róla, hogy tudja, hogyan kell kikapcsolni a gépet az esetleges problémák felmerülésekor.)

MINDIG viselje a személyes védelmét szolgáló, megfelelő védőfelszerelést.

Ha BÁRMILYEN KÉRDÉSE van a gép biztonságos használatával, vagy karbantartásával kapcsolatban, kérdezze meg a felettesét, vagy lépjen kapcsolatba a forgalmazóval

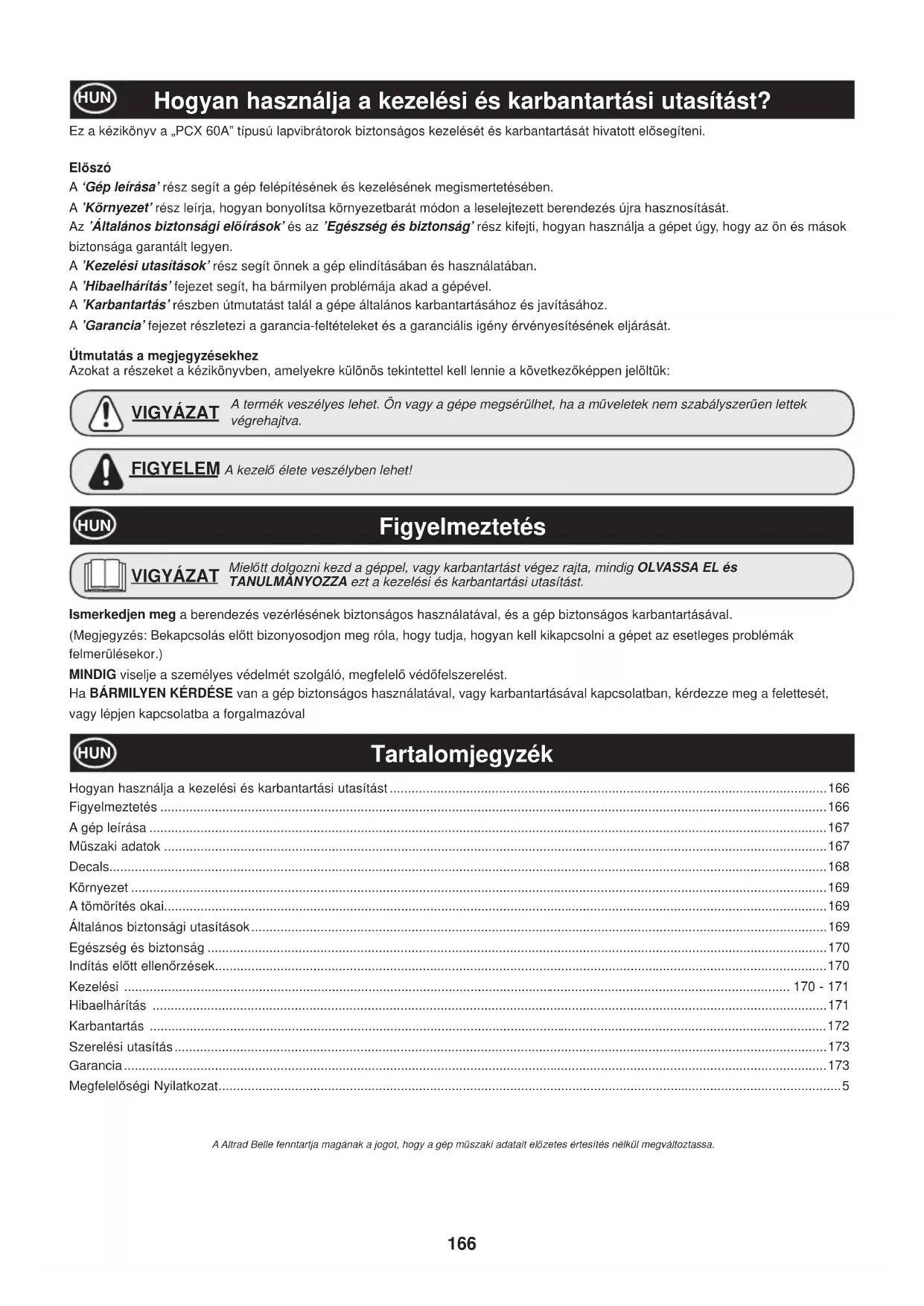

Tartalomjegyzék

Hogyan használja a kezelési és karbantartási utasítást....166

Figyelmeztetés 166

A gép leírása 167

Müszaki adatok 167

Decals....168

Környezet 169

A tömörítés okai....169

Általános biztonsági utasítások....169

Egészség és biztonság 170

Indítás előtt ellenőrzések....170

Kezelési 170 - 171

Hibaelhárítás 171

Karbantartás 172

Szerelési utasítás 173

Garancia....173

Megfelelőségi Nyilatkozat....5

A gép leírása

1. Gázkar,
2. Szivatókar
3. Üzemanyag kapcsolókar
4. Légszürőház,
5. Üzemanyag tartály,
6. Kipufogó,
7. Vibrátor,
8. Vibrátorolaj leeresztödugó,
9. Viz permetezőrendszer vagy gumilap rögzítőhely,
10. Ékszíjburkolat,
11. Kezelőkar,
12. Emelöpont,
13. Víztartály,
14. Szállítókerék

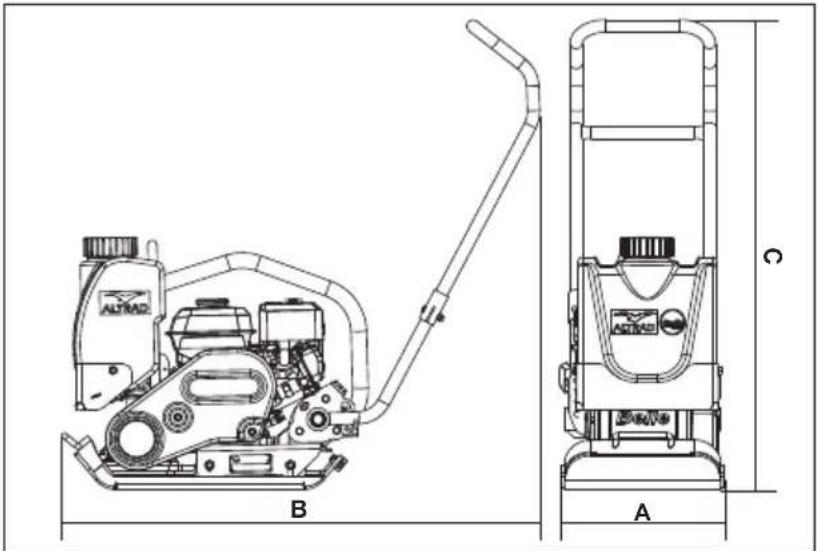

Műszaki adatok

Tipus PCX 60A
A - Szélesség (mm) 350
B - Hosszúság-üzemi (mm) 1010
C - Magasság-üzemi (mm) 1010
Hosszúság – tárolási (mm) 660
Magasság-tárolási (mm) 550
Motor Honda GX120
Motorteljesítmény (LE/kW) 4.0/3.0 @ 3800rpm
* Súly (kg) 72.5
Vibrációs erő (kN) 11
Frekvencia (Hz) 101
Maximális haladási sebesség (m/p)	25
Tömörítési erő (kg/m2)	565
** 3 tengelyű vibráció (m/s2)	4.9
Zajteljesítmény szint (dB(A))	105

* A tömegadat víztartállyal és szállítókerékkel értendő. (13. elem a gépleírásban)
** Minimális szint EN500 4. rész szerint.

AUTRAS B A C

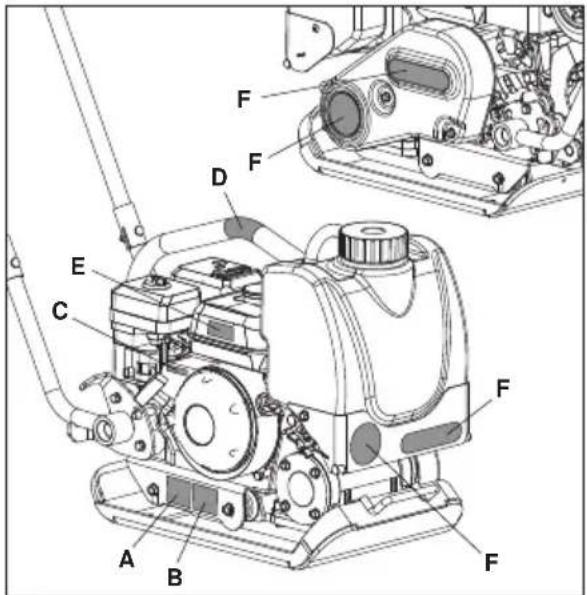

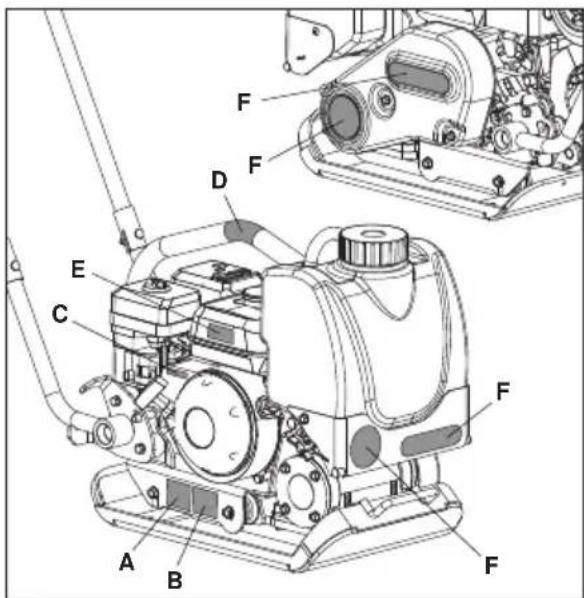

A. Biztonsági feliratok
B. Zjszint
C. Motor fordulatszám
D Emelési pont
E. Motor fi gyelmeztetés
F. Gyártó Címkéje

A - Biztonsági feliratok (Cikkszám 19.0.373)

Olvassa el a kezelési utasítást

Viseljen bizton- sági lábbelit

Viseljen fülvédöt

Viseljen védőszemüveget

A gép zajszintje üzem közben 105 c!B(A)

C - Motor fordulatszám

Gyors motor fordulat helyzet

Lassú motor fordulat helyzet

D - Emelési pont

Emelési pont

E - Motor fi gyelmeztetések

A benzin erösen gyúlékony. Tankolás elött kapcsolja ki a motort és hagyja lehülni.

A motor szénmonoxidot bocsát ki. Zárt helyiségben ne járassa a motort.

Olvassa el a motor gépkönyvét

Környezet

Biztonságos leselejtezés.

Utasítások a környezet védelme érdekében.

A gép értékes anyagokat tartalmaz. A hulladék egységeket és tartozékokat helyezze el a megfelelő újrahasznosító helyen.

Alkatrész Anyag

Alkatrész Anyag
Kezelőkar Acél
Tömörítőlap Acél
Excentersúlyok Acél
Vibrátor Alumínium
Motorház Alumínium
Motor Burkolat Műanyag
Egyéb Részek Acél és alumínium

A tömörítés okai

A feltört vagy új töltésű talaj, alapréteg és aszfaltréteg kis üregeket, levegőbuborékokat tartalmaz, amely tömörítés nélkül egy vagy több problémához vezet.

1. Ha a forgalom áthalad a tömörítetlen területen, az anyag összenyomódik. Ez a felület lesüllyedéséhez vezet, mivel az anyag kitölti az üregeket.
2. Hasonló helyzet áll elő, amikor statikus terhelés éri a tömörítetlen talajt. A teher (pl. épület) lesüllyed.
3. Az üreges anyagok hajlamosabbak a vízbeszivárgásra, amely erózióhoz vezet. A víz behatolás fagy idején növelheti a talaj térfoga tát, és száraz időben összezsugorítja azt. A terjeszkedés és zsugorodás a fő oka az épületalapok károsodásának, és általában ah hoz vezet, hogy a szerkezetet alá kell dúcolni.

A tömörítés növeli az anyag sürűségét, ezért növeli a teherbíróképességet. Csökkenti az üregeket, ezért csökken a besüppedés, terjeszkedés és zsugorodás veszélye a víz beszivárgása következtében.

Általános biztonsági utasítások

Az Ön és mások biztonsága érdekében kérjük, olvassa el a következő biztonsági információkat, és bizonyosodjon meg róla, hogy megértette ezeket. A kezelő felelőssége meggyőződni arról, hogy tökéletesen megértette-e hogyan kell biztonságosan kezelni a gépet. Ha nem biztos benne hogyan kell megfelelően és biztonságosan kezelni a gépet, akkor kérje felettese vagy a forgalmazója tanácsát.

VIGYÁZAT

A nem megfelelő karbantartás veszélyes lehet. Bármilyen karbantartási vagy javítási munka előtt olvassa el és értse meg az ebben a fejezetben leírtakat.

• Ez a gép nehéz, és nem szabad egyedül megemelni. Kérjen segítséget, vagy használjon megfelelő emelőeszközt.
• A munkaterületet kerítse el, és az illetékteleneket tartsa a biztonsági távolságon kívül.
  • A kezelőnek a gép használata közben viselnie kell a személyes védöeszközöket (lásd Egészség és biztonság c. fejezet)
• Mielőtt a gépet bekapcsolja, győződjön meg róla, hogy tudja, hogyan kell a gépet biztonságosan kikapcsolni, ha problémája akad.
• A gép szállítása, munkahelyi mozgatása, vagy karbantartás előtt a motort mindig kapcsolja ki.
• Üzem közben a motor forróvá válik. Mielött megérintené, hagyja kihülni.
• Soha ne hagyja a motort járás közben felügyelet nélkül.
• Soha ne távolítsa el, vagy változtassa meg a felszerelt védőburkolatokat. Ezek az Ön védelmét szolgálják. Mindig ellenőrizze a védőburkolatok állapotát és biztonságát, hogy nem sérültek vagy hiányosak-e. Ne használja a gépet, amíg a védőburkolat ki nincs cserélve vagy javítva.
• Ne üzemeltesse a gépet, ha beteg, fáradt vagy alkohol illetve gyógyszer befolyása alatt áll.

Üzemanyag biztonság

VIGYÁZAT

Az üzemanyag gyúlékony. Sérülést és anyagi kárt okozhat. Az üzemanyagtartály feltöltése közben kapcsolja ki a motort, oltson el mindenfajta nyílt lángot, és ne dohányozzon. Mindig törölje fel az esetleg kifolyt üzemanyagot.

• Utántöltés előtt kapcsolja ki a motort, és hagyja lehűlni.
• Az üzemanyag betöltésekor NE dohányozzon, illetve ne hagyjon nyílt lángot a területen.
• A kifolyt üzemanyagot homokkal azonnal biztonságossá kell tenni. Ha az üzemanyag a ruhájára folyt, öltözzön át.
• Az üzemanyagot engedélyezett, erre a célra szolgáló tartályban tárolja, távol minden hő- vagy gyújtó forrástól.

Vibráció

Némi vibráció átadódhat a kezelőkaron keresztül a kezelő kezére. A Belle Csoport lapvibrátorai speciálisan úgy lettek tervezve, hogy a kéz/kar vibrációszint alacsony legyen. Nézze meg a rezgésszintet és a használati időt a műszaki adatokban (javasolt maximális napi rezgésnek kitett idő). Ne lépje túl a maximális használati időt.

Személyi védő felszerelés

A gép használata során viselje a megfelelő védő felszerelést, azaz a védőszemüveget, kesztyűt, a fülvédőt, a porvédő maszkot, és az acélbetétes lábbelit (csúszásmentes talppal). Viseljen megfelelő ruházatot a munkafolyamat során. Mindig óvja a börét a betonnal való érintkezéstől.

Por

A tömörítés folyamán por keletkezhet, amely veszélyes az egészségre. Mindig viseljen porvédő maszkot, amely megfelel a keletkező por fajtájának.

Üzemanyag

Az üzemanyagot ne nyelje le, vagy ne lélegezze be az üzemanyagpárát, és kerülje a börrel való érintkezését. A kifröccsent üzemanyagot azonnal mossa le. Ha az üzemanyag a szembe jut, bő vízzel öblítse, és mielőbb forduljon orvoshoz.

Kipufogógáz

A tömörítőt ne használja beltéren vagy korlátozott helyen, győződjön meg róla, hogy a terület megfelelően szellőzik.

FIGYELEM

A kipufogógáz rendkívül mérgező, és halált okozhat!

HUN

Indítás előtti ellenőrzések

Indítás előtti vizsgálatok

A következő indítás előtt vizsgálatokat minden műszakkezdés előtt, vagy minden négy üzemóra után el kell végezni, amelyik előbb bekövetkezik. A részletes útmutató a karbantartási fejezetben található. Ha bármilyen hibát észlel, a lapvibrátort nem szabad használni, amíg a hiba nincs elhárítva.

1. Alaposan vizsgálja meg a lapvibrátort, nincs-e rajta sérülés. A gép használata előtt győződjön meg róla, hogy az ékszíjburkolat és a védőburkolat biztonságosan a helyén van-e.
2. Ellenőrizze a motor olajszintjét, szükség esetén töltse fel.
3. Ellenőrizze a motor üzemanyagszintjét, és szükség esetén töltse fel.
4. Ellenőrizze, hogy nincs-e üzemanyag- vagy olajszivárgás.

HUN

Kezelés

- Helyezze a tömörítőt az alkalmazás helyére.

Ha emelőberendezést kell használni a gép elhelyezéséhez, győződjön meg róla, hogy az emelőberendezés teherbírása megfelel-e a gép súlyának (lásd műszaki adatok részt vagy a gép adattábláját). Megfelelő láncot vagy kötelet CSAK a gép tetején lévő emelőszembe helyezzen.

- A gép mozgatásakor vagy szállításakor sohase járassa a motort, még akkor se, ha csak rövid távolságról van szó.

- Az indítás előtti ellenőrzések végrehajtása után a motor indítható. A Altrad Belle 'PCLX' típusú tömörítői centrifugál kuplunggal vannak felszerelve, amely lehetővé teszi, hogy a motor üresjáratban járjon a vibrátor meghajtása nélkül. Amint a motor fordulatszáma növekszik, a kuplung befog, és meghajtja a vibrátort. A megfelelő működéshez a motor fordu latszámát a maximumra kell állítani.

- Állítsa a gázkart a maximumra, és használja a kezelőkart a gép irányítására és fordítására.

A vibrátor nem csak vibrálja az tömörítőlapot, hanem előre továbbítja is. Normál üzemben a gépet nem szükséges előrefelé tolni, hagyni kell magától haladni. A haladási sebességet a tömörítendő felület állapota határozza meg. Ha a tömörítendő felület lejtős, nagyon kell ügyelni a gép irányítására. Szükség esetén használjon a gép vázának alsó pontjára rögzített megfelelő kötelet, hogy egy segítő átvegye a gép súlyának egy részét. Lejtön mindig fel-le irányba dolgozzon, sohase keresztirányban.

- A felületet tervezett minta szerint járja be, amíg a szükséges tömörséget el nem éri.

Ha több egymáson lévő különböző réteget kell tömöríteni, minden réteget külön tömörítsen.

VIGYÁZAT

Mielőtt dolgozni kezd a géppel, vagy karbantartást végez rajta, mindig OLVASSA EL és TANULMÁNYOZZA ezt a kezelési és karbantartási utasítást.

Honda GX120

1. Nyissa az üzemanyag csapot, az üzemanyagkar teljes jobbra fordításával.
2. Ha hideg motort indít be, állítsa a szivatót BE állásba úgy, hogy a szivatókart teljesen jobbra fordítja. Meleg motor indításánál a szivató általában nem szükséges, azonban, ha a motor már kissé lehült, részleges szívatásra szükség lehet.
3. Állítsa a motorkapcsolót BE állásba, a kapcsolót órajárás irányában 'I' helyzetbe fordítva.
4. Állítsa a gázkart üresjárati helyzetbe, a gázkart teljesen jobbra mozdítva. Teljes gázon ne indítsa a motort, mert akkor a gép rögtön vibrálni kezd.

5. Erősen fogja meg a kezelőkart az egyik kezével, a másik kezével erősen fogja meg az indítókart. Húzza meg az indítókötelet, amíg ellenállást nem érez, majd hagyja visszatérni.

6. Ügyelve arra, hogy az indítókötelet ne húzza ki teljesen, hirtelen húzza meg az indítót.

7. Ismételje az eljárást, amíg a motor be nem indul.

8. Amint a motor elindult, fokozatosan állítsa a szivatót KI állásba, balra fordítva azt.

9. Ha a motor nem indul többszöri kísérletre sem, nézze meg a hibaelhárítási részt.

10. A motor leállításához állítsa a gázkart üresjárati helyzetbe, és a motorkapcsolót fordítsa órajárással ellenkező irányban '0' helyzetbe.

11. Zárja el az üzemanyagot.

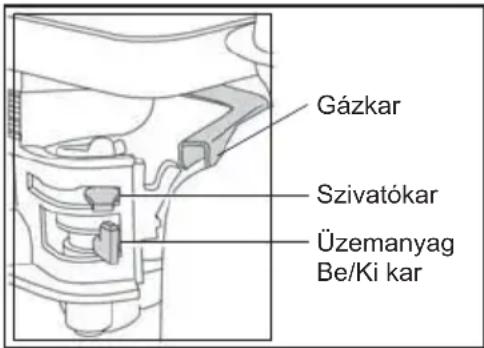

Gázkar Szivatókar Üzemanyag Be/Ki kar

Hibaelhárítás

Hiba Ok Megoldás
A motor nem indul be.	Nincs üzemanyag.	Töltse fel az üzemanyagtartályt
		Nyissa az üzemanyagcsapot
	A motor ki van kapcsolva Kapcsolja be	a motort
	A gyújtógyertya elszennye-ződött	Tisztítsa meg, és állítsa be a gyertyahézagot
	Motor hideg bezárása fojtó
	A karburátorban sok az üzemanyag	Honda: Nyissa a szivatót, teljesen nyissa a gázkart, húzza meg a berántóindítót, amíg a motor be nem idul.
A motor még mindig nem indul be	Nagyobb hiba	Forduljon a Altrad Belle képviselőjéhez
A gép nem vibrál	A motor fordulatszáma túl alacsony Áll	tsa magasabbra a motor fordulatszámát
	Az ékszíj laza Feszítse meg az ékszíjat
	A légszűrő eltömődött	Tisztítsa, vagy cserélje ki a légszűrőt
	Hajtáshiba.	Forduljon a Altrad Belle képviselőjéhez.
	Vibrátorhiba.
Aszfalt tapadt a tömörítőlapra	Kevés a kenés	Használjon vizet
A bitumenes felület leválik (pikkelyeződik)	Túltömörítés.	Távolítsa el, és újból készítse el a réteget.
Alacsony haladási sebesség (a lap süllyed)	A rétegvastagság túl nagy	Vegyen le az anyagvastagságból
	A nedvességtartalom túl magas vagy túl alacsony	Távolítsa el az anyagot és állítsa be.

Karbantartás

A Altrad Belle 'PCX 60A' lapvibrátorai képesek több éven keresztül probléma nélkül működni. Mégis fontos, hogy időközönként elvégezzük az alább részletezett, egyszerű karbantartást. Ajánlatos, hogy a Altrad Belle által kijelölt forgalmazó végezze a nagyobb javításokat, és karbantartásokat. Mindig eredeti Altrad Belle alkatrészeket használjon fel. Az utángyártott alkatrészek használata a garancia megszűnését vonhatja maga után.

Bármilyen karbantartási munka megkezdése előtt kapcsolja ki a motort, és vegye le a gyertyakábelt a gyertyáról.

A lapvibrátort mindig vízszintes aljzatra helyezze, hogy biztosítható legyen a folyadékszintek helyes leolvasása. Csak javasolt olajat használjon (lásd táblázat)

Időszakos karbantartások

Ha új gépet használ, a motorolajat először az első időszak után ki kell cserélni (részletesen lásd a motor gépkönyvében). A vibrátor tengelyházban lévő olajat az első 100 üzemóra után kell cserélni, majd 500 üzemóránként. A vibrátor tengelyház olajcseréjéhez lásd a 'Vibrátor egység' részt.

Az ékszíj feszességét 4 üzemóra után kell ellenőrizni.

Rutin karbantartások		Az első 4 üzemóra után	Az első hónap után / 20ó	3 havonta / 50ó	6 havonta / 100ó
Motorolaj	Szintellenőrzés	√
	Ellenőrzés		√		√
Légszűrő	Állapotellenőrzés / tisztítás		√		√
	Helyettesít mikor szükséges / Mind 12 Hónapok
Gyertya Ellenőrzés / tisztítás					√
Ékszíj Feszítés		√ √	√

Olaj / Üzemanyag típusa és minősége – gyertya típusa

	Olajtípus Mennyiség Üzemanyag Mennyiség Gyertyatípus Elektróda hézag
Honda GX120 benzin motor S.A.E. 10W 30 0.6		Ólmozatlan benzin	2.5	BM6ES vagy BPR6ES	0.7 - 0.8mm
Vibrátor egység	S.A.E. 10W 40 0.22 N/A N/A	N/A	N/A

Dugó Tömités Normal Szint Csavarmenet alsó része

Vibrátor egység

Szükség esetén töltse fel olajjal, az olaj betöltödugó kivétele után (lásd táblázat)

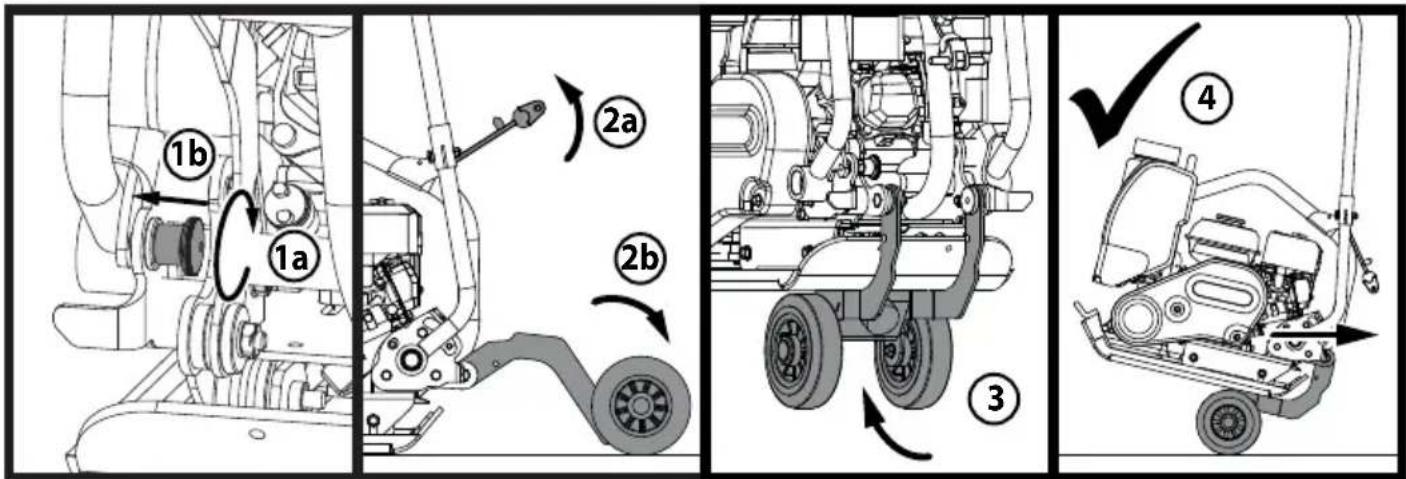

1. A nyél zárszerkezetének beakasztásához és a nyél reteszeléséhez forgassa el a nyél zárszerkezetének gombját.
2. Amint a nyél reteszelődött a helyén, a kerékpár kioldásához, húzza felfelé a kerékpárt rögzítő hevedert. Engedje le a kerékpárt a talajra.
3. Billentse az egész gépet előre úgy, hogy az az alaplemez elülső élére támaszkodjon, majd hagyja, hogy a kerékpár becsússzon az alaplemez alá.
4. Ekkor a gép készen áll arra, hogy a kerékpár segítségével hátrafelé szállítsák.

Garancia

Az ön új Altrad Belle lapvibrátorára a garancia a vásárlás napjától számított egy évig (12 hónap) érvényes.

A Altrad Belle garancia a kivitelezési, anyag- és gyártási hibákra érvényes.

Az alábbi eseményekre a Altrad Belle nem nyújt garanciát:

1. Rongálás, nem rendeltetésszerű használat, elejtés vagy egyéb, a szerelési, kezelési vagy karbantartási utasítások be nem tartása következtében okozott sérülések.
2. Nem Altrad Belle, vagy elismert forgalmazója által végzett változtatások, hozzáadások vagy javítások esetén.
3. A Altrad Belletól vagy általa elismert forgalmazótól, és hozzá történő szállítás költsége, javítás vagy garanciális igény esetén.
4. Munka- és/vagy bérköltség felújítás, javítás vagy az elkopott részek cseréje normal elhasználódás esetén.

A következő alkatrészekre nem vonatkozik a garancia:

• ékszíj
• motor levegőszűrő
• motor gyertya

A Altrad Belle és/vagy az általa elismert forgalmazók, vezetők, alkalmazottak vagy a biztosítók nem felelnek a következményes vagy más károkért, a gép helytelen használatából adódó bármilyen sérülésekért, károkért vagy költségekért.

Garancia

Bármilyen garanciális ügyet először a Altrad Belle bírál el, érkezhet akár telefonon, faxon, e-mail-ben vagy írásban.

A garanciális ügyek intézéséhez forduljon: -

Tel: [phone] Fax: [phone] Email : [e-mail]

vagy írjon:

Szavatossági regisztráció:

Annak érdekében, hogy még zöldebb és még környezettudatosabb legyen, az ALTRAD Belle bevezeti az online szavatossági regisztrációt. Amennyiben hozzá szeretne fénni weblapunk regisztrációs oldalához, kérjük, használja az alábbi címet:

A regisztrációs oldalhoz történő hozzáférés egy alternatív módjaként okostelefonja felhasználásával beszkennelheti az itt található QR kódot.

1. Ručica gasa,
2. Ručica čoka,
3. Ručica za gorivo ON / OFF,
4. Légszűrőház,
5. Spremnik goriva,
6. Ispušna cijev,
7. Vibrátor,
8. Vibrátorolaj ellenőrzödugó,
9. Víz permetezőrendszer vagy gumilap,
10. Zaštitni poklopac remena,
11. Kontrolna drška,
12. Emelöpont,
13. Spremnik za vodu,
14. Priključak za transport

Tehnički podaci

HR

Tipus PCX 60A
A - širina (mm) 350
B - duljina - radna (mm) 1010
C - visina – radna (mm) 1010
duljina - skladištenje (mm) 660
visina – skladištenje (mm) 550
Motor Honda GX120
Snaga motora (KS/kW) 4.0/3.0 @ 3800rpm
* Težina (kg) 72.5
Snaga vibracije (kN) 11
Frekvencija (Hz)	101
Najveća brzina kretanja (m/min)	25
Sila sabijanja (kg/m2)	565
** 3 Axis Vibration* (m/sec2)	4.9
Razina buke (dB(A))	105

* Težina uključuje set za vodu i transportne kotače (stavke 13 i Opisu stroja)
** Minimalni nivo prema EN500 Part 4.

AUTRAS B A C

A. Natpis za sigurnost
B. Natpis o buci
C. Natpis o broju okretaja motora
D Natpis za točku podizanja
E. Natpis upozorenja za motor.
F. Natpis marke.
