KASUTUSJUHEND BELLE PCX 60A Lescha

Sisukord Kuidas kasutada käesolevat kasutusjuhendit? EST Enne tegutsema või viia läbi mis tahes hooldustööde masin PEATE lugema ja UURING selles kasutusjuhendis. HOIATUS Seadmega seonduv oht. Kasutusjuhendi nõuete eiramisel võite kahjustada seadet või vigastada ennast. ETTEVAATUST Operaatori elu võib olla ohus. HOIATUS HOIATUS EST EST ÕPPIGE seadme juhtkange ohutult kasutama ja seadet ennast ohutult hooldama. (NB! Enne seadme käivitamist tehke kindlaks, kas oskate selle probleemi korral välja lülitada.) Omaenda turvalisuse huvides kandke ALATI nõutud isikukaitsevahendeid. Kui Teil tekib seoses seadme ohutu kasutamise või hooldamisega KÜSIMUSI, PÖÖRDUGE TÖÖDEJUHATAJA VÕI Altrad BelleI

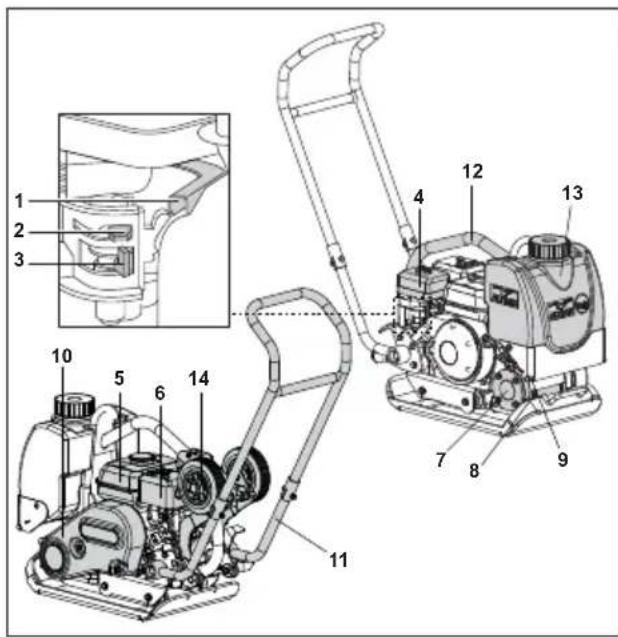

9. Veepihusti toru ühenduskoht,

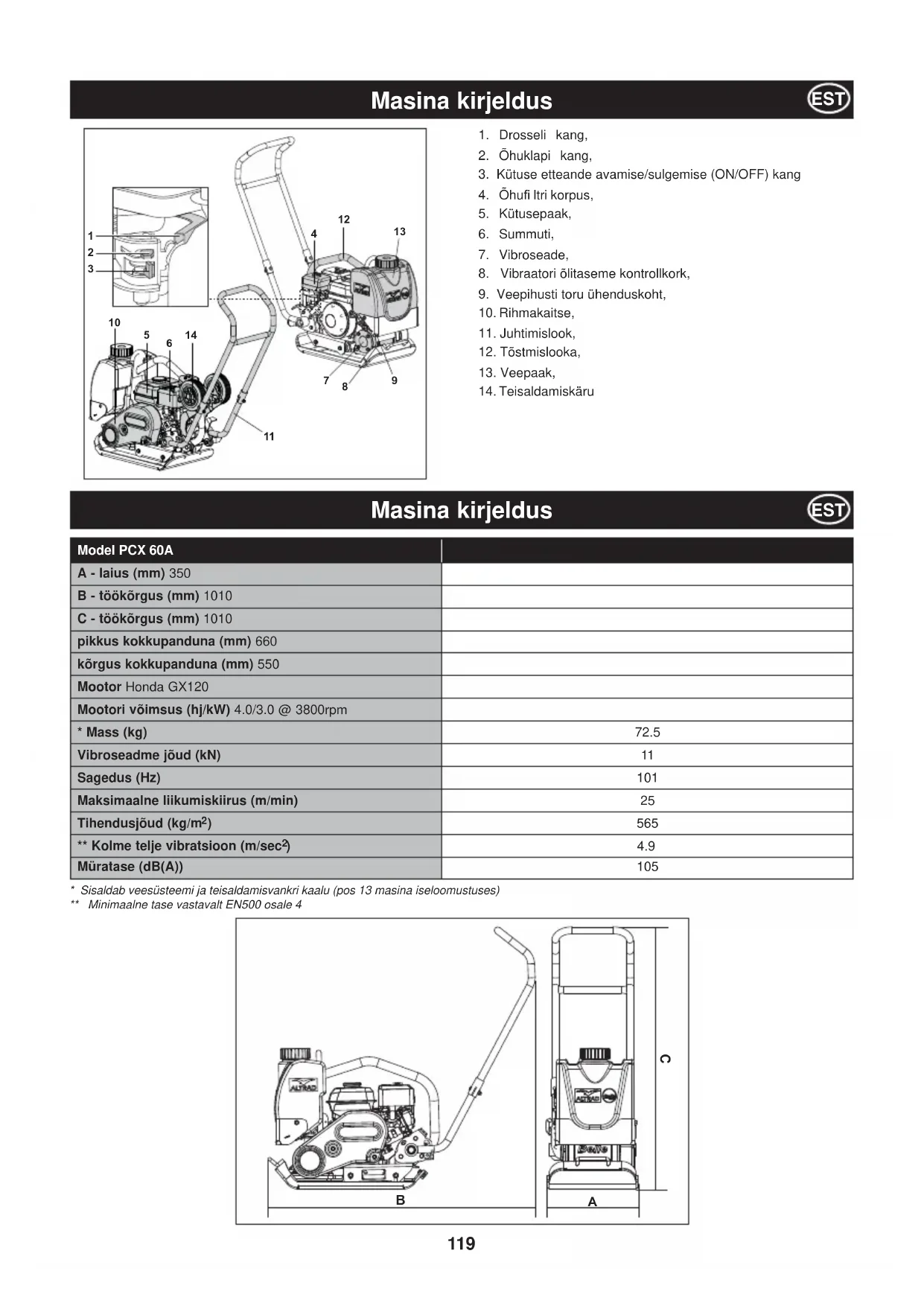

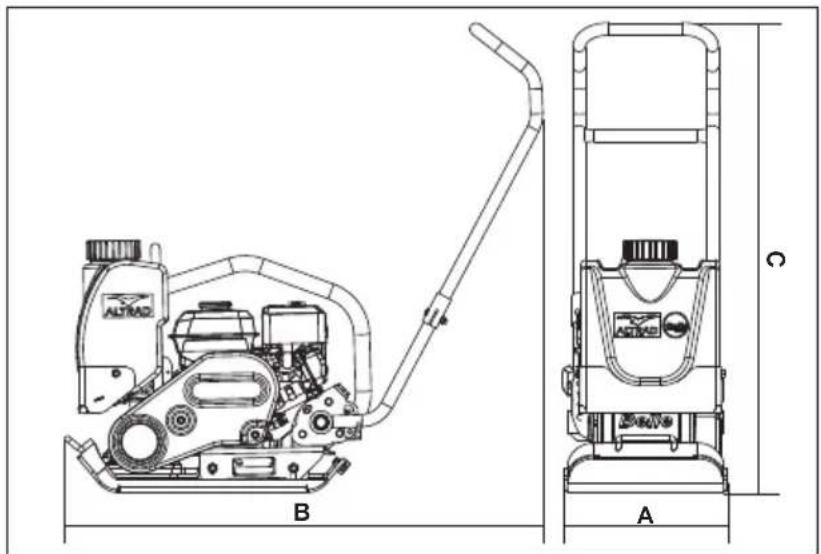

• Sisaldab veesüsteemi ja teisaldamisvankri kaalu (pos 13 masina iseloomustuses)** Minimaalne tase vastavalt EN500 osale 4 Model PCX 60A A - laius (mm) 350 B - töökõrgus (mm) 1010 C - töökõrgus (mm) 1010 pikkus kokkupanduna (mm) 660 kõrgus kokkupanduna (mm) 550 Mootor Honda GX120 Mootori võimsus (hj/kW) 4.0/3.0 @ 3800rpm

• Mass (kg) 72.5 Vibroseadme jõud (kN) 11 Sagedus (Hz) 101 Maksimaalne liikumiskiirus (m/min) 25 Tihendusjõud (kg/m

) 565 ** Kolme telje vibratsioon (m/sec

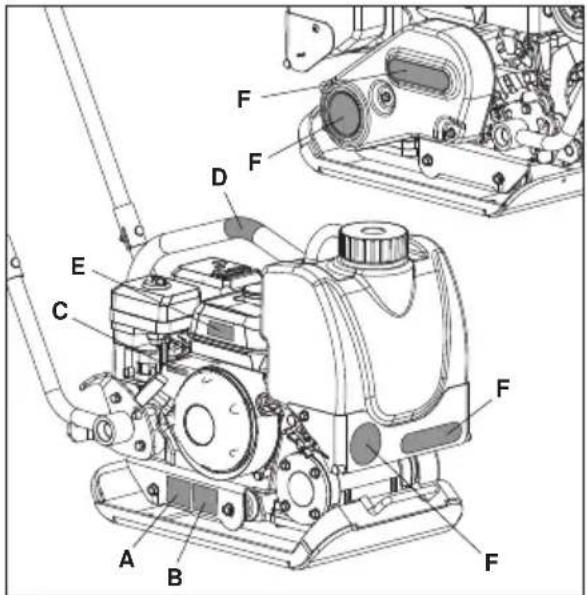

C120 Kleepsud A - Ohutuskleeps (varuosa nr 19.0.373) Lugege kasutusjuhendit Kandke turvajalatseid Kandke kõrvakaitseid B - Mürataseme kleeps (800-99942) Müratase seadme töötamise ajal 105 dBA C - Mootoripöörete kleeps A. Ohutuskleeps. B. Mürataseme kleeps. C. Mootoripöörete kleeps. D. Tõstepunkti kleeps. E. Mootori hoiatuskleeps. F. Kaubamärgi kleeps. Kiire käik Aeglane käik D - Tõstepunkti kleeps Tõstepunkt Kandke silmakaitseid E - Mootori hoiatuskleeps Lugege mootori kasutusjuhendit. Kütus on kergestisüttiv. Enne tankimist lülitage mootor välja ja laske sel jahtuda. Mootorist eraldub vingugaasi. Ärge kasutage seadet suletud ruumis. EST

E121 Keskkond Ohutu käitlemine Keskkonnakaitse alased nõuanded. Masin on valmistatud väärtuslikest materjalidest. Viige kõlbmatu masin ja tema lisaseadmed vastavasse ümbertöötlemispunkti. EST Maapinna tihendamise põhjused Kobestatud või täidetud maapinna alumistes kihtides või mustas mullas on väikesed tühjad õõnsused või õhukäigud, mis võivad tihendamata kujul tekitada alljärgnevaid probleeme. 1. Tihendamata maapinnal sõitvad liiklusvahendid suruvad maapinna kokku, ja selle tagajärjel laskub pindmine materjal pinnases olevatesse õhukäikudesse.

2. Sama kordub tihendamata pinnasele jäetud staatilise koormaga. Koorem (näiteks ehitis) vajub maasse.

3. Õhukäikudega maasse imbub tavaliselt vesi, mis võib maapinda murendada. Vee tõttu võib maapind miinustemperatuuridel

paisuda ja kuivemal aastaajal kokku tõmbuda. Paisumine ja kokkutõmbumine on hoonete vundamentide kahjustumisel põhilisteks põhjusteks, mille tagajärjel vajab konstruktsioon üldjuhul tugevdamist. Tihendamine suurendab maapinna tihedust ja seeläbi ka selle kandevõimet. Õhukäikude kokkusurumisel väheneb toestamise vajadus ning veest põhjustatud maapinna paisumise ja kokkutõmbumise oht. EST Teie enda ja ümbritsevate inimeste turvalisuse tagamiseks lugege käesolevad ohutunõuded hoolikalt läbi. Juht peab täpselt teadma, kuidas masinat ohutult juhtida. Kui te ei ole päris kindel, kuidas PCX 60A pinnasetihendajat turvaliselt ja õigesti kasutada, pöörduge müügiesindaja või Altrad Bellei poole. Ohutusnõuded EST

• Enne kütusepaagi täitmist jätke mootor seisma ja laske sel maha jahtuda.

• Kütusepaagi täitmisel ÄRGE suitsetage. Hoidke lahtistest leekidest kaugemale.

• Mahavoolanud kütus tuleb otsekohe liiva abil neutraliseerida. Kütuse sattumisel rõivastele vahetage need.

• Hoidke kütust selleks otstarbeks ettenähtud mahutis, soojus- ja süüteallikatest eemal.

• Seade on raske ja seda ei tohi üksi tõsta. PALUGE ABI või kasutage sobivat tõsteseadet.

• Ümbritsege tööpiirkond ohutuslindiga ja paluge kõrvalistel isikutel ohutusse kaugusse hoida.

• Masinaga töötamisel (vaadake osa “Tervis ja ohutus”) kasutage ALATI vastavaid isikukaitsevahendeid.

• Enne masina käivitamist selgitage välja, kuidas probleemi korral masin välja lülitada.

• Enne masina transportimist, sellega tööplatsil liikumist või selle hooldamist lülitage masin alati välja.

• Töötamisel muutub mootor väga kuumaks. Laske mootoril enne puudutamist maha jahtuda. Ärge jätke töötava mootoriga masinat kunagi järelevalveta.

• Ärge kunagi eemaldage ega modi¿ tseerige paigaldatud kaitsekatteid. Need on mõeldud teie ohutuse tagamiseks. Kontrollige alati kaitsekatete seisukorda ja kinnitust. Kahjustatud või puuduva kaitsekatte korral ÄRGE KASUTAGE MASINAT seni, kuni kaitsekate on välja vahetatud või parandatud.

• Ärge kasutage masinat, kui olete HAIGE, väsinud, alkoholi või arstimite mõju all. Kütuse ohutus Osa Materjal Juhtimiskäepide Teras Alusplaat Teras Ekstsentrilised Kaalud Teras Vibroseade Alumiinium Bensiinimootori Kest Alumiinium Bensiinimootori Katted Sünteetiline materjal Muud Osad Teras ja alumiinium Ebaõiged hooldusvõtted võivad olla ohtlikud. Lugege alljärgnev osa enne hooldus- või remonditöid hoolikalt läbi. ETTEVAATUST Kütus süttib kergesti, põhjustades vigastusi või vara kahjustusi. Kütusepaagi täitmisel jätke mootor seisma, kustutage kõik lahtised leegid ja ärge suitsetage. Pühkige mahavoolanud kütus alati ära. ETTEVAATUST122 Tervis Ja Ohutus EST Vibratsioon Pinna silumisel tekkiv vibratsioon kandub mõnel määral käepideme kaudu juhi kätele. Vibratsioonitasemete väärtused ja kasutusajad (soovituslik maksimaalne kasutusaeg päevas) leiate osadest “Spetsi¿ katsioon” ja “Tehnilised andmed”. ÄRGE ÜLETAGE maksimaalset lubatud kasutusaega. Isikukaitsevahendid Seadme kasutamisel kandke vastavaid isikukaitsevahendeid – kaitseprille, -kindaid, kõrvatroppe, kaitsemaski ja terastaldadega jalanõusid (lisaturvalisuse tagamiseks ka libisemisvastaste taldadega). Kandke töö tegemiseks sobivaid riideid. Kaitske nahka betooniga kokkupuutumise eest. Tolm Tihendamisel tekkiv tolm võib kahjustada teie tervist. Kandke alati tekkivale tolmule vastavat kaitsemaski. Kütus Ärge neelake kütust alla ega hingake selle aurusid sisse. Vältige kütuse kokkupuudet nahaga. Peske mahavoolanud kütus otsekohe ära. Kütuse sattumisel silma peske seda rohke veega ja pöörduge esimesel võimalusel arsti poole. Heitgaasid Ärge töötage pinnasetihendajaga siseruumides või suletud alal. Tagage tööpiirkonnas vastav ventilatsioon Käivituseelne kontroll EST Käivituseelne ülevaatus Järgnevalt kirjeldatud käivituseelne ülevaatus tuleb läbi viia iga tööetapi alguses või iga nelja töötunni tagant, olenevalt sellest, kumb saabub varem. Üksikasjalikumad juhised on toodud osas “Hooldus”. Vea avastamisel ei tohi pinnasetihendajat enne probleemi kõrvaldamist kasutada.

1. Kontrollige pinnasetihendajat võimalike kahjustuste avastamiseks. Enne masina kasutamist veenduge, et rihmakaitse on

tugevalt kinnitatud. 2. Kontrollige, ega voolikud, täiteavad, väljavoolukraanid ja teised osad ei leki. Enne tööleasumist kõrvaldage kõik lekked.

3. Kontrollige mootoriõli taset ja lisage vajadusel õli.

4. Kontrollige kütuse taset mootoris ja lisage vajadusel kütust.

5. Kontrollige, ega kütus või õli ei leki.

• Pinnasetihendaja viimine tööplatsile Kui tekib vajadus tõsta pinnasetihendaja tõsteseadmega õigele kohale, veenduge, et tõsteseadme maksimaalne lubatud koormus vastab pinnasetihendaja massile (vaadake masina nimiplaadilt tehniliste andmete osa). Kinnitage vastavad ketid või tõstetropid AINULT masina peal asuvasse tõstepunkti.

• Pinnasetihendaja teisaldamiseks või liigutamiseks ÄRGE jätke mootorit KUNAGI käima, isegi kui tegemist on lühikeste vahemaadega.

• Pärast osas “Käivituseelne kontroll” kirjeldatud käivituseelset ülevaatust käivitage mootor. Altrad Bellei poolt valmistatud pinnasetihendajad on varustatud tsentrifugaalsiduriga, mis võimaldab mootoril tühikäigul töötada ilma vibroseadme rakendamiseta. Mootori pöörete suurenemisel rakenduvad sidur ja vibroseade. Töötamiseks peavad mootori pöörded olema seatud maksimaalsele kiirusele.

• Suurendage drosseli abil mootori pöörded maksimaalse väärtuseni ja kasutage pinnasetihendaja juhtimiseks või pööramiseks juhtimiskäepidet. Vibroseade ei pane ainult alusplaati vibreerima, vaid rakendab ka edasisuunalise liikumise. Tavaliselt ei ole masinat vaja tõugata, laske sel oma kiirusega edasi liikuda. Liikumiskiirus sõltub tihendatava pinnase seisukorrast. Kui tihendatav pinnas on langusel, olge masina suuna muutmisega ettevaatlik. Vajadusel siduge masina raami alumisse punkti köis, millega abiline saab osa masina raskusest enda kanda võtta. Liikuge kallakust üles või alla, aga mitte sellega risti.

• Liikuge pinnasetihendajaga ühtlase sammuga üle pinna, kuni pinna soovitud tihedus on saavutatud. Mitme erineva kihi pealekandmisel tihendage iga kiht eraldi. Selle seadme heitgaasid on väga mürgised ja nende sissehingamine võib lõppeda surmaga! HOIATUS123 Kasutusjuhend EST Honda GX 120

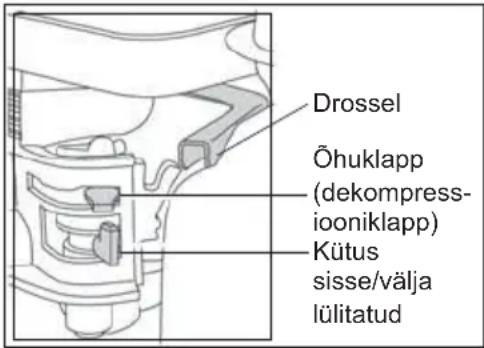

1. Kütusekraani avamiseks keerake kütusehoob SISSE/VÄLJA täiesti paremale.

2. Külma mootori käivitamiseks SULGEGE õhuklapp. Selleks keerake õhuklapihoob

täiesti vasakule. Sooja mootori käivitamisel ei ole õhuklapi sulgemine reeglina vajalik. Kuid kui mootori temperatuur on paari kraadi võrra langenud, võib õhuklapi osaline sulgemine osutuda vajalikuks.

3. Pöörake süütelüliti SISSE/VÄLJA päripäeva - „I” asendisse.

4. Seguklapi seadmiseks tühikäiguasendisse keerake selle hoob täiesti

paremale. Ärge käivitage mootorit täisvõimsusel, kuna pinnasetihendaja hakkab vibreerima kohe, kui mootor käivitub.

5. Hoides ühe käega käepidemest tugevalt kinni, võtke teise kätte käsistarteri käepide.

Tõmmake käsistarteri käepidet aeglaselt seni, kuni tunnete mootori vastupanu, laske käepidet pisut tagasi ja seejärel tõmmake järsult.

6. Kuigi tõmme peab olema järsk, olge ettevaatlik ja ärge tõmmake käsistarteri nööri täielikult välja.

7. Korrake käivitamist, kuni mootor käivitub.

8. Kui mootor on käivitunud, AVAGE õhuklapp, keerates õhuklapi hooba sujuvalt paremale.

9. Kui mootor pärast mitmeid katseid siiski ei käivitu, järgige lk 34 toodud veaotsingu juhiseid.

10. Mootori seiskamiseks seadke seguklapihoob tühikäiguasendisse ja pöörake süütelüliti SISSE/VÄLJA vastupäeva - „0” asendisse.

11. Keerake kütusekraan kinni.

Veaotsingu juhis EST Probleem Põhjus Lahendus Mootor ei käivitu. Puudub kütuse etteanne. Avage kütusekraan. Täitke kütusepaak. Süüde on välja lülitatud. Lülitage süüde sisse. Süüteküünal on mustunud. Puhastage süüteküünal ja reguleerige sädevahe uuesti. Mootor on külm. Sulgege õhuklapp. Mootor on üleujutatud. Honda mootor – avage õhuklapp ja seguklapp täielikult ning tõmmake tagasitõmbuvat käsistarterit seni, kuni mootor käivitub. Mootor ei käivitu ikka. Tõsine rike. Pöörduge müügiesindaja või Altrad Bellei esindaja poole. Seade ei vibreeri. Mootori pöörded on liialt madalad. Reguleerige mootori pöörded kõrgemaks. Veorihm on liiga lõtv. Reguleerige rihma pingus õigeks Õhu¿ lter on ummistunud. Puhastage või vahetage õhu¿ lter Ajam ei tööta. Pöörduge müügiesindaja või Altrad Bellei esindaja poole. Vibroseade ei tööta. Asfalt kleepub talla külge. Määrimine on puudulik. Kasutage veepihustussüsteemi. Bituumenpinda ei teki (pinnale tekib kile). Ületihendamine. Eemaldage kiht ja valage uuesti. Seadme liikumiskiirus on väike (tald vajub pealiskihi sisse). Kiht on liialt paks. Eemaldage osa materjalist. Materjali veesisaldus on liialt kõrge või madal. Eemaldage materjal ja korrigeerige veesisaldust. Enne tegutsema või viia läbi mis tahes hooldustööde masin PEATE lugema ja UURING selles kasutusjuhendis. HOIATUS Drossel Õhuklapp (dekompress- iooniklapp) Kütus sisse/välja lülitatud124 Hooldus Ja Remont Hooldus Altrad Bellei pinnasetihendajaid saab probleemivabalt kasutada palju aastaid. Kõikideks peamisteks hooldus- ja remonditöödeks soovitame pöörduda Altrad Bellei müügiesindaja poole. Kasutage alati Altrad Bellei originaalvaruosi, vastasel korral kaotab garantii kehtivuse. Enne hooldustöid lülitage mootor välja ja ühendage süüteküünla juhe lahti. Õigete tulemuste saamiseks kontrollige õlitaset alati tasasel pinnal. Kasutage ainult soovitatud õlisid (vt tabel allpool). Sissetöötamisaeg Vahetage uue pinnasetihendaja mootori õli pärast sissetöötamisaja möödumist (vaadake üksikasju mootori kasutusjuhendist). Vahetage vibroseadme võlli õli esimese 100 töötunni pärast, hiljem iga 500 töötunni tagant. Vibroseadme võlli õli vahetamise juhised leiate osast “Vibroseade”. Kontrollige rihma pingutusmomenti iga 4 töötunni tagant EST Tampão Vedante Nível Normal Extremidade inferior da rosca do parafuso Vibroseade Lisage vajadusel õli täiteava kaudu õiget õli (vaadake tabelit). Õli/kütusemark ja kogus – Süüteküünla tüüp Korrapärane Hooldus Esimese 4 töötunni järel Esimese kuu / 20 töötunni järel 3 kuu / 50 töötunni järel 6 kuu /

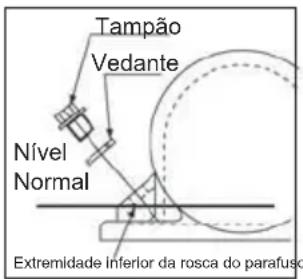

töötunni järel Mootoriõli Kontrollige Taset

Õhu¿ lter Vahetage Välja / Puhastage

Vahetage vajadusel või iga 12 kuu järel. Süüteküünal Õlivahetus

Õli mark Kogus Kütuse mark Maht Süüteküünla tüüp Sädevahe (mm) Bensiini Honda GX120 S.A.E. 10W 30 0.6l Pliivaba 2.5l BM6ES või BPR6ES

Vibroseade S.A.E. 10W 40 0.22l Puudub Puudub Puudub Puudub125 Paigaldusjuhised EST Ühesuunalise PCX 60A pinnasetihendaja esmaostjal on alates ostukuupäevast üheaastane (12 kuud) garantii. Altrad Bellei garantii kehtib konstruktsiooniliste, materjali- ja viimistlusvigade korral. Altrad Bellei garantii ei kehti alljärgnevatel juhtudel:

1. Kahjustused, mille on põhjustanud masina väärtarvitamine, mittesihipärane kasutamine, mahakukkumine või sarnased

kahjustused, mis tulenesid või tekkisid kasutusjuhendi eiramisest masina kokkupanemisel, kasutamisel või hooldamisel.

2. Muudatused, täiendused või remont, mida on teinud keegi teine peale Altrad Bellei või volitatud müügiesindaja.

3. Transpordi- ja saatekulud, mis tekkisid garantii all olevate masinate transportimisel või saatmisel Altrad Bellei või volitatud müügiesindajate territooriumile või territooriumilt remondi või hindamise eesmärgil.

4. Osade normaalsest kulumisest ja purunemisest tulenevad taastamise, remondi või vahetamise materjalid ja/või töökulu.

Garantii ei hõlma järgmisi osi:

• Mootori süüteküünal Altrad Belle ja/või volitatud müügiesindajad, direktorid, töötajad või kindlustajad ei vastuta tagajärgede ega muude kahjude, kahjumi või kulutuste eest, mis tulenevad või on põhjustatud masina kasutamise võimatusest. Garantiinõuded Kõik garantiinõuded tuleb kõigepealt saata Altrad Bellei esindusse telefoni, faksi, e-posti või kirja teel. Garantiinõuded: Tel: [phone] Faks: [phone] E-post: [e-mail] Aadress: Altrad Belle Warranty Department, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, England Garantii Registreerimine Rohelisema ja keskkonnasõbralikuma ALTRAD Belle nimel oleme nüüd juurutanud veebipõhise garantii registreerimise. Registreerimislehe leiate meie veebisaidilt aadressil http://www.bellegroup.com/index.php?p=warranty_registration Teise võimalusena võite registreerimislehele pääsemiseks skaneerida oma nutitelefoniga juuresoleva ruutkoodi (QR-koodi). Garantii EST

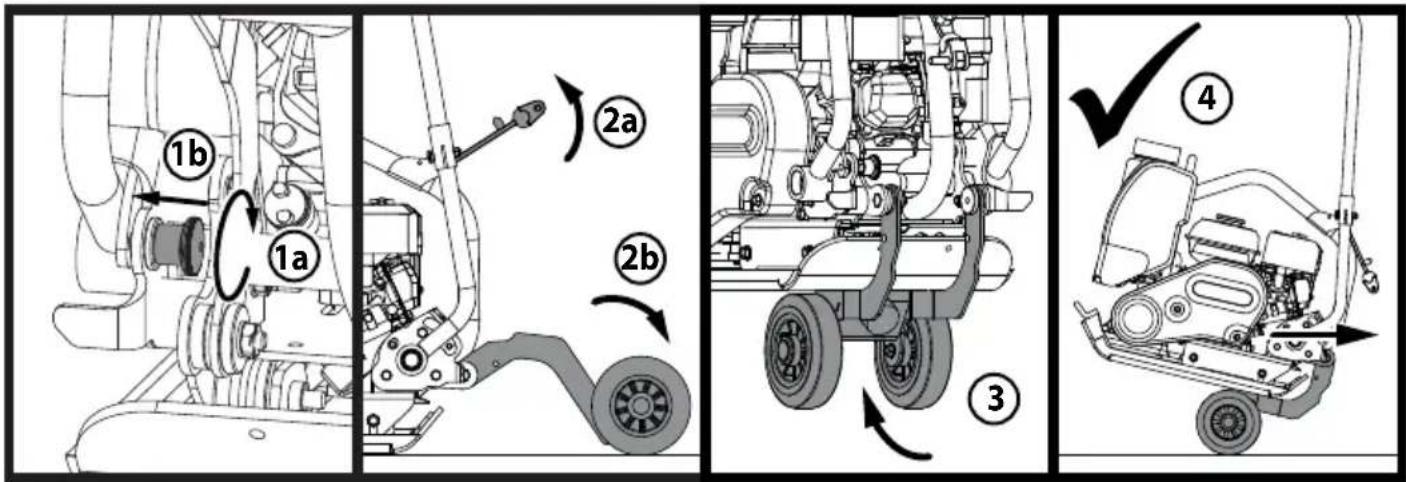

1. Käepideme lukustamiseks pöörake käepideme lukustusnuppu ja lukustage käepide.

2. Kui käepide on lukustatud, tõmmake rattakomplekti vabastamiseks rattakomplekti kinnitusrihma ülespoole. Langetage

rattakomplekt maapinnale.

3. Kallutage kogu masin ettepoole alusplaadi esiservale ja laske rattakomplektil alusplaadi alla veereda.

4. Masin on nüüd valmis rattakomplekti abil tagurpidi suunas vedamiseks.
