BELLE RPC 4560 - Vibreeriv plaat Lescha - Tasuta kasutusjuhend

Toote tüüp	Pööratav vibroplaat
Bränd	Lescha / BELLE
Mudel	RPC 4560
Bensiinimootor (Honda GX270)	9 hj (6,7 kW) 3600 p/min
Diiselmootor (Hatz 1B30)	6,3 hj (4,7 kW) 3000 p/min
Kaal (bensiiniversioon)	275 kg
Kaal (diiselmootoriga versioon)	291 kg
Kaal (diisel elektrilise käivitusega)	303 kg
Mõõtmed (P × L × K)	1275 × 450 × 600 mm (ligikaudne)
Tsentrifugaaljõud	45 kN
Vibratsioonisagedus	70 Hz
Maksimaalne liikumiskiirus	>24 m/min
Müratase	108 dB(A)
Bensiinipaagi maht	3,6 L
Mootoriõli maht (bensiin)	0,6 L
Mootoriõli maht (diisel)	0,9 L
Käigukasti õli maht	0,6 L (SAE 75W-90)
Hüdrosüsteemi õli maht	0,2 L (Shell Tellus 32 või Fuchs Renolin MR520)
Süüteküünla tüüp (bensiin)	BM6ES või BPR6ES, vahe 0,6-0,7 mm
Kütus	Pliiivaba bensiin või diisel (vastavalt versioonile)
Peamised funktsioonid	Pinnase tihendamine, pööratav edasi/tagasi liikumine, tsentrifugaalsidur
Ohutus	Hädaabiseiskamisnupp, rihma kaitsekate, automaatne tagasipöördumine edasisõidule lahti lastes
Tava hooldus	Mootoriõli vahetus iga 50 h järel, rihma kontroll iga 8 h järel, õhufiltri puhastus
Garantii	12 kuud materjali- või tootmisvigade korral

Korduma kippuvad küsimused - BELLE RPC 4560 Lescha

Kuidas käivitada vibroplaat BELLE RPC 4560?

Honda bensiinimootor: avage kütusekraan, kui mootor on külm, lülitage õhuklapp sisse, keerake võti asendisse I, seejärel tõmmake käivitusnöörist. Hatz diiselmootor: avage kütuseklapp, reguleerige kiirust, seejärel tõmmake starterist. Elektriline käivitus: sisestage võti, keerake asendisse II, vabastage niipea kui mootor käivitub.

Kui suur on kütusepaagi maht?

Bensiinipaagi maht on 3,6 liitrit. Kasutage pliivaba bensiini.

Kuidas vibroplaat turvaliselt peatada?

Seadke juhtkäepide seiskamisasendisse. Bensiinimootori puhul keerake võti asendisse O. Diiselmootori puhul vajutage punast seiskamisnuppu kuni täieliku seiskumiseni. Seejärel sulgege kütuse juurdevool.

Millist õli kasutada mootori ja käigukasti jaoks?

Bensiinimootor: SAE 10W30 (0,6 L). Diiselmootor: SAE 10W30 (0,9 L). Käigukast: SAE 75W-90 (0,6 L). Hüdrosüsteem: Shell Tellus 32 või Fuchs Renolin MR520 (0,2 L).

Milliseid ohutusmeetmeid tuleb kasutamisel järgida?

Kandke alati kaitsevahendeid: prillid, kindad, mürasummutuskõrvaklapid, tolmumask ja terasest ninaga kingad. Ärge kunagi töötage suletud ruumis mürgiste heitgaaside tõttu. Kasutage tööala ümber turvalinti. Ärge jätke mootorit järelevalveta tööle.

Kuidas kontrollida ja reguleerida rihma pinget?

Eemaldage kaitsekate. Vajutage rihma keskele kahe rihmaratta vahel; see peaks vajuma 10–15 mm. Reguleerimiseks lõdvendage pingutusseadme kruvisid, libistage seda paremale, seejärel pingutage uuesti. Kontrollige pinget uuesti.

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt kütuse taset ja avage kütusekraan. Kui mootor on külm, kasutage õhuklappi. Puhastage süüteküünlad, kui need on määrdunud. Hatz mootori puhul viige kiiruse regulaator seiskamisasendisse ja tõmmake starterit 5 korda enne protseduuri kordamist. Kui miski ei tööta, võtke ühendust edasimüüjaga.

Milline on hüdrosüsteemi õli tühjendamise protseduur?

Asetage masin horisontaalasendisse. Eemaldage täitekork ja täitke pumba pea maksimumtasemeni. Pumbake aeglaselt tagasikäigul olevat käepidet, kuni tase langeb, seejärel korrake. Jätkake, kuni tunnete takistust ja käepide lukustub tagasikäigul. Täitke uuesti maksimumtasemeni ja keerake kork peale.

Kuidas vibroplaat turvaliselt tõsta?

Kasutage kaalule vastavat tõsteseadet (275–303 kg vastavalt versioonile). Kinnitage ketid või rihmad ainult plaadi kohal asuva tõsteaasa külge. Ärge tõstke masinat kunagi üksi.

Kust leida varuosi BELLE RPC 4560 jaoks?

Kasutage ainult BELLE originaalvaruosi. Võtke ühendust oma Altrad Belle volitatud edasimüüjaga või külastage ametlikku veebisaiti. Levinud varuosad hõlmavad rihma, õhufiltrit, süüteküünalt, sidurit ja hüdraulikatihendeid.

KASUTUSJUHEND BELLE RPC 4560 Lescha

Meie, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, kinnitan, et kui kirjeldatud toote jooksul käesoleva sertifikaadi on ostetud lubatud Belle nimel vahendaja jooksul EMÜ, see vastab järgmistele EMÜ direktiividele: 2006/42/CE (käesolev direktiiv asendab direktiivi 98/37/EÜ), elektromagnetilise ühilduvuse direktiivi 2004/108/CE (muudetud 89/336/EMÜ, 92/31/EMÜ ja 93/68 EMÜ). Ja elektroonikaseadmete jäätmete (WEEE) 2002/96/CE, madalpinge direktiivi 2006/95/CE, BS EN ISO 12100-1:2003 Masinate ohutus ning sellega seotud ühtlustatud standarditele, kui see on kohaldatav. Müra osas vastama direktiivi 2000/14/EÜ VI lisa ja 2005/88/EÜ masinate artikli 12 kohaselt teavitatud asutus on AV Technology Mimited, AVTECH House, Birhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB. Müra Tehniline faile hoitakse Ray Neilson kell Belle grupi peakontor aadress, mis on märgitud eespool.

Koht deklaratsiooni - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Vietas deklarāciju - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Vieta deklaracijos - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Deklaratsiooni kuupäev - 2003.

Käesolev juhend on koostatud selleks, et öpetada vibroplaatide RPC ohutut kasutamist ja hooldamist. Juhend on ette nähtud RPC edasimüüjatele ja operaatoritele.

Eessõna

Osa "Masina kirjeldus" aitab teil tutvuda masinaosade asetuse ja juhtimisseadistega.

Osas “Keskkonnakaitse” antakse juhised, kuidas kasutusest kõrvaldatud masinat keskkonnasõbralikul moel käidelda.

Osades “Üldised ohutusnõuded” ning “Tervishoid ja ohutus” on selgitatud, kuidas masinat nii kasutada, et oleks tagatud teie ja teiste inimeste ohutus.

Osas "Käivitamis- ja seiskamistoimingud" toodud juhised abistavad teid masina käivitamisel ja seiskamisel.

Osa "Rikkeotsing" aitab teid, kui masinal on probleem.

Osa "Teenindamine ja hooldamine" aitab teid masina üldhooldamisel ja teenindamisel.

Osas "Garantii" selgitatakse garantiitingimusi ja reklamatsioonide esitamise korda.

Osas "Vastavusdeklaratsioon" on ära näidatud standardid, mille alusel masin on ehitatud.

Juhtnöörid märkuste tähistamise kohta

Käesolevas juhendis on tekstid, millele tuleb erilist tähelepanu pöörata, näidatud järgmisel viisil.

ETTEVAATUST

Seadmega seonduv oht. Kasutusjuhendi nõuete eiramisel võite kahjustada seadet või vigastada ennast.

HOIATUS

Operaatori elu võib olla ohus.

HOIATUS

HOIATUS

Enne masina kasutamist ja igasuguseid hooldustöid tuleb käesolev juhend läbi lugeda ja selgeks öppida

ÕPPIGE seadme juhtkange ohutult kasutama ja seadet ennast ohutult hooldama.

(NB! Enne seadme käivitamist tehke kindlaks, kas oskate selle probleemi korral välja lülitada.)

Omaenda turvalisuse huvides kandke ALATI nõutud isikukaitsevahendeid.

Kui Teil tekib seoses seadme ohutu kasutamise või hooldamisega KÜSIMUSI, PÖÖRDUGE TÖÖDEJUHATAJA VÖI Altrad Bellel

(SUURBRITANNIA) ESINDAJA POOLE: [phone]

Sisukord

Juhendi kasutamine....104

Hoiatus 104

Masina kirjeldus....105

Tehnilised andmed....105

Keskkonnakaitse 105

Tihendamise põhjused 105

Ohutusjuhised....106

Tervishoid ja ohutus....106

Käivituseelsed kontrolltoimingud....106

Vastavusdeklaratsioon....4

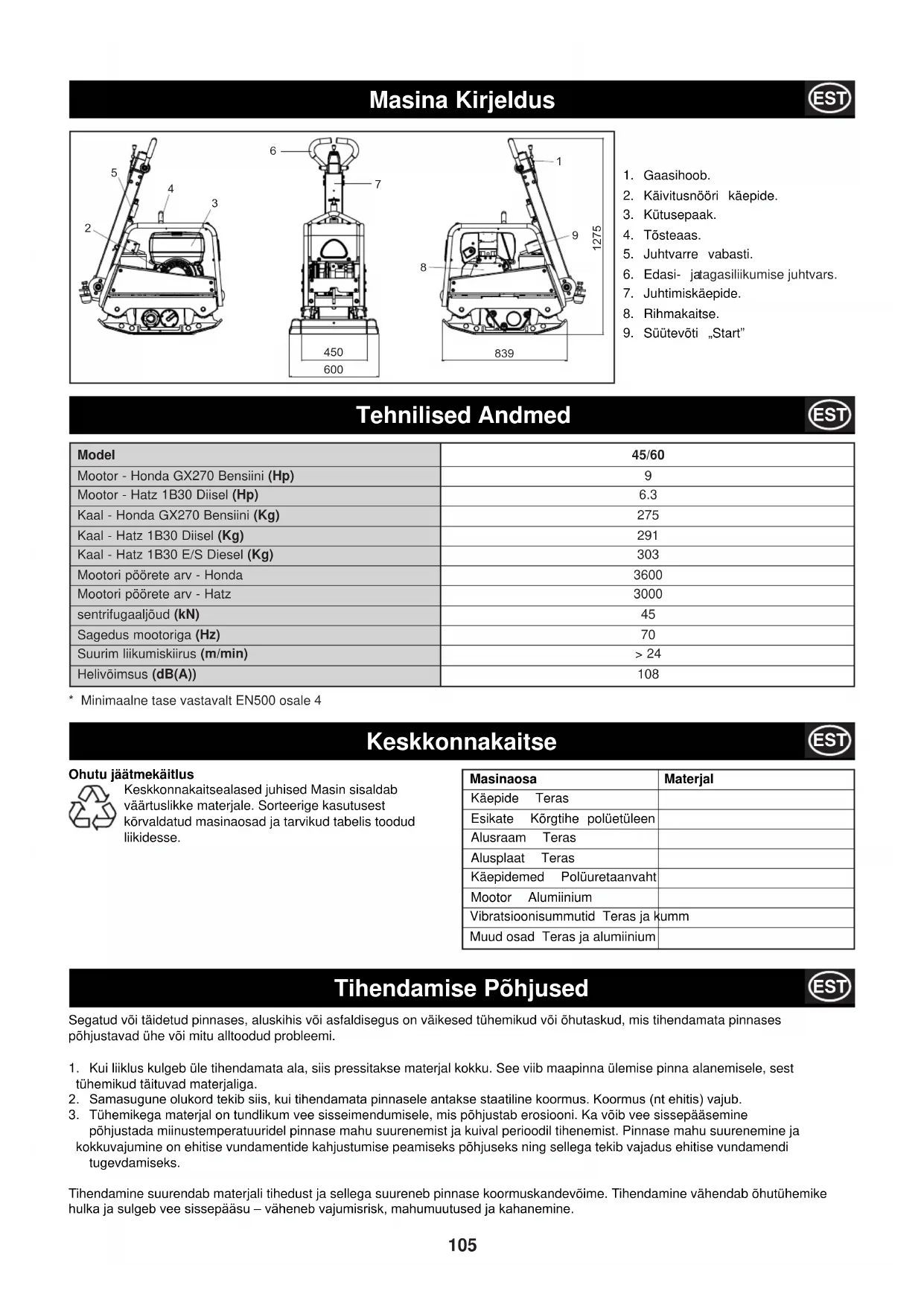

Masina Kirjeldus

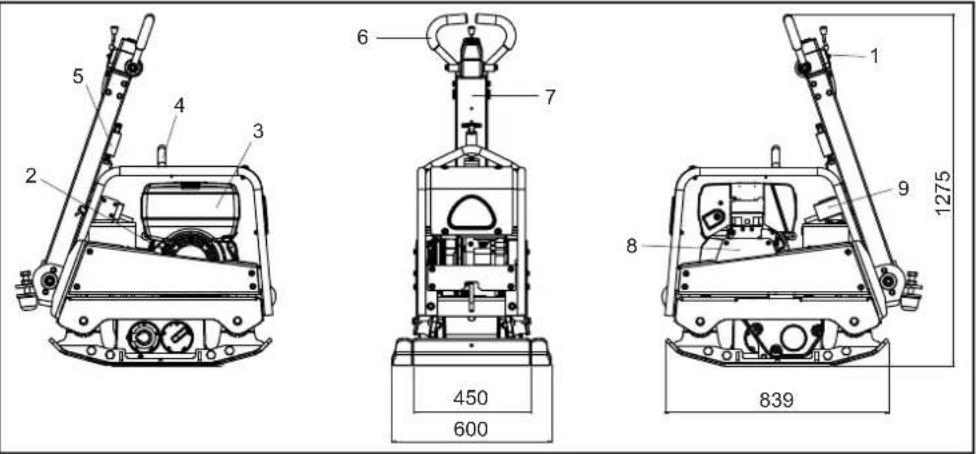

1. Gaasihoob.
2. Käivitusnööri käepide.
3. Kütusepaak.
4. Tõsteaas.
5. Juhtvarre vabasti.
6. Edasi- jatagasiliikumise juhtvars.
7. Juhtimiskäepide.
8. Rihmakaitse.
9. Süütevõti „Start“

Tehnilised Andmed

Model	45/60
Mootor - Honda GX270 Bensiini (Hp)	9
Mootor - Hatz 1B30 Diisel (Hp)	6.3
Kaal - Honda GX270 Bensiini (Kg)	275
Kaal - Hatz 1B30 Diisel (Kg)	291
Kaal - Hatz 1B30 E/S Diesel (Kg)	303
Mootori pöörete arv - Honda	3600
Mootori pöörete arv - Hatz	3000
sentrifugaaljõud (kN)	45
Sagedus mootoriga (Hz)	70
Suurim liikumiskiirus (m/min)	>24
Helivõimsus (dB(A))	108

* Minimaalne tase vastavalt EN500 osale 4

Keskkonnakaitse

Ohutu jäätmekäitlus

Keskkonnakaitsealased juhised Masin sisaldab väärtuslikke materjale. Sorteerige kasutusest körvaldatud masinaosad ja tarvikud tabelis toodud liikidesse.

Masinaosa	Materjal
Käepide Teras
Esikate Körgtihe polüetüleen
Alusraam Teras
Alusplaat Teras
Käepidemed Polüuretaanvaht
Mootor Alumiinium
Vibratsioonisummutid Teras ja kumm
Muud osad Teras ja alumiinium

Tihendamise Põhjused

Segatud või täidetud pinnases, aluskihis või asfaldisegus on väikesed tühemikud või õhutaskud, mis tihendamata pinnases põhjustavad ühe või mitu alltoodud probleemi.

1. Kui liiklus kulgeb üle tihendamata ala, siis pressitakse materjal kokku. See viib maapinna ülemise pinna alanemisele, sest tühemikud täituvad materjaliga.
2. Samasugune olukord tekib siis, kui tihendamata pinnasele antakse staatiline koormus. Koormus (nt ehitis) vajub.
3. Tühemikega materjal on tundlikum vee sisseimendumisele, mis põhjustab erosiooni. Ka võib vee sissepääsemine põhjustada miinustemperatuuridel pinnase mahu suurenemist ja kuival perioodil tihenemist. Pinnase mahu suurenemine ja kokkuvajumine on ehitise vundamentide kahjustumise peamiseks põhjuseks ning sellega tekib vajadus ehitise vundamendi tugevdamiseks.

Tihendamine suurendab materjali tihedust ja sellega suureneb pinnase koormuskandevõime. Tihendamine vähendab õhutühemike hulka ja sulgeb vee sissepääsu – väheneb vajumisrisk, mahumuutused ja kahanemine.

Et tagada teie enda ja ümbritsevate inimeste ohutus, lugege palun läbi alltoodud juhised ja veenduge, et olete neist täielikult aru saanud. Masina operaator vastutab täielikult selle eest, et on aru saanud, kuidas seadet ohutult kasutada. Kui te kahtlete masina ohutuses ja nõuetekohases kasutamises, siis konsulteerige oma teenindajaga või Altrad Belleiga.

ETTEVAATUST

Masina värkasutamine on ohtlik. Lugege enne mis tahes hooldus-, teenindus- ja remonttööde alustamist käesoleva juhendi ohutusjuhised läbi ning veenduge, et olete neist aru saanud

• Seade on raskekaaluline ja seda tohi käsitsi üksi tõsta – kutsuge abi või kasutage sobivat tõstemehhanismi.
• Piirake tööpiirkond ning hoidke körvalseisjad ja körvalised töötajad ohutus kauguses.
• Kasutage masinaga töötamisel alati individuaalseid kaitsevahendeid.
• Enne masina käivitamist tehke selgeks, kuidas seda välja lülitada – vastasel juhul satute raskesse olukorda.
• Lülitage masina mootor alati enne transportimist, ehitusplatsil teisaldamise ja teenindamise ajaks välja.
• Töötamisel kuumeneb mootor körge temperatuurini – laske mootoril jahtuda, enne kui seda puudutate. Ärge jätke töötava mootoriga masinat järelevalveta.
• Ärge kunagi eemaldage paigaldatud kaitsekatteid või muutke nende ehitust – katted on ette nähtud teie kaitsmiseks. Kontrollige pidevalt, et kaitsekatted oleksid töökorras ja turvalised ega oleks vigastatud või puuduks. ÄRGE KASUTAGE VIBROPLAATI, mille kaitse on paigaldamata või katki.
• Ärge kasutage vibroplaati, kui olete haige, alkoholi või narkootikume tarvitanud.

Kütuse ohutu kasutamine

ETTEVAATUST

Kütus on kergsüttiv. See võib põhjustada inimvigastusi ja materiaalset kahju. Tankimiseks seisake mootor, kustutage lahtine tuli ning ärge tankimise ajal suitsetage. Pühkige mahavalgunud kütus ära.

• Enne tankimist seisake mootor ja laske sel maha jahtuda.
• ÄRGE SUITSETAGE ega laske lahtisel tulel tankimiskohas tankimise ajal põleda.
  • Mahavalgunud kütus tuleb viivitamatult liivaga kahjutustada. Kui teie riietele on kütust sattunud, siis vahetage need.
• Hoidke kütust selleks ettenähtud nõus, kaugel kuumadest esemetest ja süüteseadmetest.

Tervishoid Ja Ohutus

Vibratsioon

Osa vibroplaadi vibratsioonist kandub läbi käepideme üle operaatori kätele. Altrad Bellei poolt väljatöötatud seeria RPC vibroplaatidel on vähendatud kätele ja käsivartele möjuva vibratsiooni taset. Pidage kinni spetsifikatsioonides ja tehniliste andmete loetelus näidatud vibroplaadi soovitatavast maksimaalsest päevasest kasutusajast. ÄRGE ÜLETAGE maksimaalset kasutusaega.

Individuaalsed kaitsevahendid

Seadme kasutamise ajal tuleb kanda nõuetekohaseid individuaalseid kaitsevahendeid: kaitseprille, kindaid, kuulmiskaitseid, tolmumaski ja metallist turvaninaga jalatseid.

Tolm

Tihendamise ajal võib tekkida tervisele ohtlikku tolmu, seepärast kandke alati tolmu püüdmiseks sobivat tolmumaski.

Kütus

Ärge võtke kütust sisse ega hingake sisse selle aurusid. Ärge laske kütust nahale sattuda. Pühkige kütusepritsmed viivitamatult ära. Kui kütust läheb silma, siis loputage silma rohke veega ja põörduge nii ruttu kui võimalik arsti poole.

Heitgaasid

Ärge kasutage vibroplaati ruumis või piiratud kohas – tagage tööpiirkonnas piisav ventilatsioon.

HOIATUS

Seadme heitgaasid on väga mürgised ja võivad põhjustada surma!

Käivituseelsed Kontrolltoimingud

Käivituseelne ülevaatus

Alltoodud käivituseelsed kontrolltoimingud tuleb teha alati enne igat töösessioni või pärast igat nelja töötundi – olenevalt sellest, mis varem saabub. Täpsemad juhtnöörid leiate juhendi hooldusjuhiste osast. Kui avastate mingi rikke, siis ei tohi vibroplaati enne kasutada, kui rike on kõrvaldatud.

1. Vaadake seade põhjalikult üle, et avastada kõik kahjustumismärgid. Kontrollige, et kõik masinaosad on oma kohtadel ja kindlalt kinnitatud. Kontrollige eriti hoolikalt rihmakaitset.
2. Kontrollige mootoriõli ja hüdroõli taset ning vajaduse korral lisage õli.
3. Kontrollige kütusetaset ja vajaduse korral tankige.
4. Kontrollige, et ei oleks kütuse, mootori- ja hüdroöli leket.

Käivitus- Ja Seiskamistoimingud

Bensiinimootor Honda

1. Avage kütusekraan, pöörates hoova ON/OFF parempoolsesse löppasendisse.

2. Külma mootori käivitamisel seadke öhuklapp asendisse ON, lükates öhuklapi hoova vasakpoolsesse löppasendisse. Sooja mootori taaskäivitamisel ei ole vaja öhuklappi kasutada, kuid osaliselt mahajahtunud mootori käivitamisel vöib klapi osaline kasutamine vajalik olla.

3. Pöörake mootori lülitit ON/OFF pääripäeva, asendisse I.

4. Seadke gaasihoob tühikäiguasendisse, lükates selle parempoolsesse löppasendisse. Ärge käivitage mootorit täisgaasil, sest siis hakkab vibroplaat kohe pärast mootori käivitumist vibreerima.

5. Hoidke ühe käega kindlalt juhtvarrest kinni ja haarake teise käega isetagastuva starterinööri käepidemest. Tömmake starterinööri, kuni on tunda mootori vastupanu, ja laske nöör seejärel tagasi.

6. Tömmake starterinööri kiiresti, aga ärge seda täielikult välja tömmake.

7. Korrake käivitustoimingut, kuni mootor käivitub.

8. Kui mootor juba ühtlaselt töötab, siis viige öhuklapi hoob asendisse OFF, lükates hooba paremale.

9. Kui mootor pärast mitut katset ei käivitu, siis järgige rikkeotsingu juhiseid.

10. Mootori seiskamiseks seadke gaasihoob tühikäiguasendisse ja pöörake mootori lülitit ON/OFF vastupäeva, asendisse 0.

11. Keerake kütusekraan kinni.

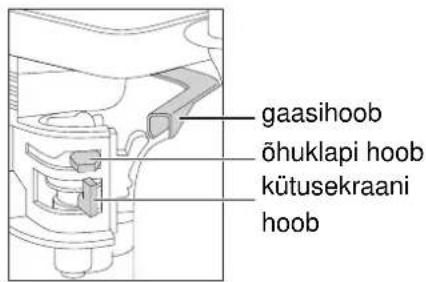

gaasihoob öhuklapi hoob kütusekraani hoob

Diiselmootor Hatz

1. Avage kütusekraan, pöörates hoova ON/OFF parempoolsesse löppasendisse.
2. Seadke mootori kiirusregulaator käivitusasendisse.
3. Hoidke ühe käega kindlalt juhtvarrest kinni ja haarake teise käega isetagastuva starterinööri käepidemest. Tömmake starterinööri, kuni on tunda mootori vastupanu, ja laske nöör seejärel tagasi.
4. Tõmmake starterinööri kiiresti kahe käega, aga ärge seda täielikult välja tömmake.
5. Korrake käivitustoimingut, kuni mootor käivitub.
6. Kui mootor pärast mitut katset ei käivitu, siis järgige rikkeotsingu juhiseid.
7. Mootori seiskamiseks seadke gaasihoob tühikäigule ja hoidke punast seiskamisnuppu sisselükatud asendis, kuni mootor seiskub.

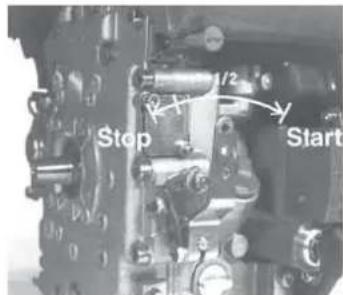

Stop 1/2 Start

Hatz Diisel Mootor (Elektrilise stardiga)

1. Rōhu langedes positsioonil '0', sisesta võti ning keera positsiooni 'I'
2. Keera starteri võti positsiooni 'Il'
3. Koheselt peale mootori käivitumist vabasta võti. Võti peab ise tagastuma positsiooni 'I' ja püsima nii kogu töötamise aja. Aku laadimise ja öli surve märgutuled peavad tingimata kustuma peale käivitumist. Indikaatori tuli '1' põleb mootori töötamise vältel.
4. Kui miski paistab mittekorras olevat, peata motor viivitamatult ning kōrvalda viga. (Vaata veaotsingu juhisest)

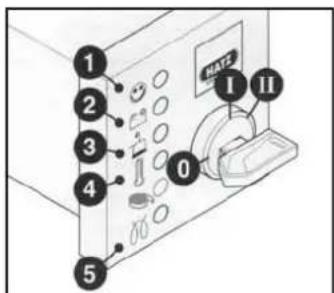

5. Mootori temperatuuri displei '4' (lisavarustusena) süttib põlema kui silindri pea temperatuur on liiga kõrge. Seiska motor ja selgita välja tõrke põhjus.

Ära kunagi seiska mootorit rõhuhoova liigutamisega. Tööpauside ajal ja töö löppedes hoia käivituskäepidet ja starteri võtit turvalises kohas, et need ei satuks instrueerimata isikute valdusse. Ära kunagi kasuta elektristarterit kui mootor töötab. Vastasel korral on risk lõhkuda starter.

1. Ennem taaskäivitamist peab võti olema alati tagastatud positsioonile '0'. Korduvkäivituse lukustus ennetab starteri mootori hambumist ja võimalikku vigastumist töötava mootori ajal.
2. Liiguta pöörete regulaatori hoob tagasi STOP positsioonile.
3. Mootoritel millel ei saa pöördeid vähendada, Liiguta pöörete regulaatori hoob '1' tagasi, seejärel liiguta stop hoob '2' positsiooni STOP . Hoia seda seal, kuni motor on seiskunud.
4. Vabasta stop hoob '2' kui motor on seiskunud, veendu, et hoob oleks tagasi oma endisel positsioonil. (Aku laadija ja öli surve märgutuli süttivad)
5. Keera võti 0 positsiooni ja tömba välja. Märgutuled peavad kustuma.

• Paigaldage vibroplaat kohta, kus seda kasutama hakatakse.

Kui vibroplaadi teisaldamiseks on vaja tõsteseadet, siis veenduge, et tõsteseade on masina tõstmiseks piisava tõstevõimega. Masina mass on näidatud tehnilistes andmetes ja vibroplaadile kinnitatud tehasesildil. Tõstmisel tohib tõsteketti või -troppi haakida AINULT plaadi ülaosas asuva tõsteaasa külge.

- Pärast juhendi osas "Käivituseelsed kontrolltoimingud" toodud toimingute tegemist võite mootori käivitada.

Altrad Bellei poolt toodetud vibroplaadid RPC on varustatud tsentrifugaalsiduriga, mis laseb mootoril töötada tühikäigul ilma käigukasti ringi ajamata.

Mootori pöörete arvu suurendamisel sidur rakendub ja käivitab käigukasti. Siduri nõuetekohaseks toimimiseks tuleb mootori kiirus seada maksimaalsele suurusele.

- Viige gaasihoob maksimaalkiirusele ning kasutage juhtimiskäepidemeid vibroplaadi suunamiseks ja tüürimiseks või pööramiseks.

Juhtimiskäepide on sellise konstruktsiooniga, et kui seda kasutati tagasiliikumisasendis ja operaator laseb sellest mingil põhjusel lahti, siis läheb käepide automaatselt edasiliikumisasendisse.

Töötamise ajal ei ole vibroplaati tavaliselt vaja lükata, vaid seda võib lasta liikuda oma kiirusega.

Liikumiskiirus sõltub tihendatava pinnase pinnaomadustest.

Vibroplaadi tagasiliikumise korral tuleb olla ettevaatlik. Veenduge, et tagasiliikumise teekonnal ei ole takistusi või muid ohtusid.

Kui tihendatav pind on kaldu, siis tuleb vibroplaadi liikumissuunda hoolikalt ohjata. Vajadusel kasutage vastavat vibroplaadi raami allossa kinnitatud köit, mille abil operaatori abiline saab osa vibroplaadi kaalust enda kanda võtta.

Töötage kallakul üles-alla, mitte kallakuga risti.

• Liikuge vibroplaadiga üle tihendatava pinna korrapärase skeemi järgi, kuni nõutav tihedusaste on saavutatud.

Kui pinnast on vaja tihendada mitme kihina üksteise peal, siis tuleb iga kiht eraldi tihendada.

- Vibroplaadi vibratsiooni seiskamiseks tuleb gaas seada tühikäigule. Mootori seiskamisel järgige vastavaid käivitus- ja seiskamistoiminguid.

Rikkeotsing

Rikke ilming Põhjus Kõrval	damisabinõu
Mootor ei käivitu. Puudub kütus.	Avage kütusekraan
		Tankige kütusepa
	Lüliti on asendis OFF.	Pöörake lüliti asendisse I.
	stage küünal.
Mootor on külm. Sulgege õhuklapp.
Mootor on kütusega Mootortäielikult, andke täisgaasi ja kuni mootor käivitub.tömmake starterinöörist 5 korda ja korrake seejärelkäivitustoimingut.
		Mootor Hatz: viige kiirusregulaator asendisse STOP,
Mootor ikkagi ei käivitu.Masin ei liigu.Veorihm on lõtv.Öhufilter on ummistunud.Sidur on kulunud või vigastatud.	Suurem rike.	Võtke ühendust edasimüüjaga.
	Mootori kiirus on liiga väike.	Seadistage mootor suurele kiirusele.
	Pingutage veorihma.
	Puhastage või asendage filter.
	Ülekande rike. Võtke ühendust edasimüüjaga.	Parandage või vajadusel vahetage.
	Käigukasti rike.	Võtke ühendust edasimüüjaga.
Edasiliikumine onliiga aeglane.	Hüdroõli tase on liiga kõrge.	Viige ölitase normi.
	Juhtimissüsteemi seadistus	Võtke ühendust edasimüüjaga on vale.
Tagasiliikumine onliiga aeglane. JuhtimissüsteemJuhtimissüsteemi seadistus on vale.	Hüdroõli tase on liiga madal. Lisage öli ja Öhutage süsteem.mis on õhk. Öhutage juhtimssüsteem.	ohutage süsteem.
	Võtke ühendust edasimüüjaga.
Hüdroõli kadu.Hüdroõli voolikud on defektsed.Käigukasti tõukuri tihend on defektne.	Ühendused lekivad.	Tihendage ühendused.
	Vahetage voolikud.
	Võtke ühendust edasimüüjaga.
Masin töötab vigastatud.	Vibratsioonisummutid on katkendlikult.	Asendage kõik neli vibratsioonisummutit.

Teenindamine Ja Hooldamine

Altrad Bellei poolt toodetud reversiivsed vibroplaadid RPC on välja töötatud, tagamaks mitme aasta pikkust riketevaba tööd. Siiski on tähtis teha regulaarselt käesolevas osas kirjeldatud lihthooldustöid. Suuremad hooldus- ja remonttööd soovitatakse lasta teha Altrad Bellei volitatud edasimüüjatel. Kasutage ainult Altrad Bellei originaalvaruosi, sest järeletehtud varuosade kasutamisel vöib garantii kehtivuse kaotada.

Enne masina mis tahes hooldustööde alustamist tuleb mootor välja lülitada. Diiselmootori hooldamisel veenduge, et seiskamislüliti on asendis STOP.

Õlitaseme kontrollimisel seadke vibroplaat horisontaalsele pinnale, et taset saaks õigesti kontrollida. Kasutage ainult järgmisel leheküljel toodud tabelis soovitatud õlimarke.

Sissetöötamisperiood

Uuel vibroplaadil tuleb mootoriöli vahetada mootoritootja juhendis näidatud sissetöötamisaja järel, järgides juhendis toodud toiminguid. Rihma pingust tuleb kontrollida iga 4 töötunni järel.

Veorihm

Eemaldage rihmakaitse ja kontrollige rihma pingust, surudes sörmega rihma ülaossa umbes mootori ja käigukasti rihmarataste keskpunktis. Rihm peab läbi vajuma 10 kuni 15 mm. Kui on vaja rihma pingust reguleerida, siis lödvendage rihmapinguti seadekruvi ja nihutage seda paremale. Pärast soovitava pinguse saavutamist keerake seadekruvi kinni ja kontrollige rihma pingust veel kord. Pärast pingutustoimingu löpetamist pange rihmakaitse ettenähtud kohale ja keerake kinnitid kindlalt kinni

Hoolduspunkt		Iga 8 töötunni jarel	Esimesel kuul / iga 50 töötunni jarel	150 töötunni jarel	250 töötunni jarel	Iga 500 töötunni jarel
Mootoriöli	Taseme kontrollimine	√
	Ölivahetus		√		√
Öhufilter	Kontrollige seisundit, vajadusel puhastage		√
	Vahetage vajadusel või iga 12 kuu järel.
Käigukasti öli	Vahetage					√
Veorihm	Pingus		√		√

Õli ja kütuse tüüp ning kogus, süüteküünla tüüp

Öli tüüp Öli Kogus Kütuse	tüüp Kütuse Süüteküünla Elektroodivahe
Honda GX270	S.A.E. 10W 30	0.6L	Pliivaba	3.6L	BM6ES or BPR6ES	0.6 - 0.7 mm
Hatz 1B30	S.A.E. 10W 30	0.9L	DiiselKütus (BS2869)	Vt. kasutus juhendit	Puudub	Puudub

Transmissiooniõli tüüp ja kogus

Ülekanne	Öli tüüp	Honda GX270	Hatz 1B30
Käigukast	S.A.E. 75W-90	1.2 L	1.2 L
Hüdrauliline	Shell Tellus 32	0.2 L	0.2 L
Juhtimissüsteem	Fuchs Renolin MR520	0.2 L	0.2 L

ETTEVAATUST

SELLE TOIMINGU TEGEMISEL SOOVITATAKSE MASIN ASETADA KUMMIMATILE VÕI MÕNELE MUULE VIBRATSIOONI NEELAVALE MATERJALILE.

Hüdraulilise süsteemi täitmine

1. Veendu, et seade oleks tasasel ja stabiilsel pinnasel.
2. Eemalda täiteavalt kork ja täida control pump head öliga. Vala öli kuni maksimumtaseme näiduni.
3. Pumpa aeglaselt hoovaga positsioonide 'Forward Motion' ja 'Reverse Motion' vahel, kuni öli tase langeb.
4. Täida uuesti pump maksimumtasemeni. Jätka pumpamist kuni valgumine on lõppenud ja hoob peatub positsioonil 'Reverse Motion'.
5. Täida veelkord maksimumtasemeni.
6. Aseta tagasi kork ja testi seadet.

Juhtimispumba koostamine

1. Puhastage pumba korpus seestpoolt hoolikalt suruõhuga. Kontrollige, et rõngastihendi tihenduspindadel ei ole kriimustusi ja teravaid servi.
2. Suruge puks korpusesse.
3. Määrige kaelustihend hüdroöliga ja tömmake see hammaslatile (avatud poolega hammaslati vastassuunas).
4. Määrige hammaslatt hüdroõliga ja juhtige see korpusesse, kuni kaelustihend on ringsoones, veendudes sealjuures, et hambad on õiges asendis. Kui kaelustihend on ringsoones, siis on vibroplaat edasiliikumisasendis.

ETTEVAATUST

Vibroplaadi tagasiliikumisel on juhtimiskäepidemed operaatori suunas pumba korpusega paralleelsed.

1. Määrige hammasvõll (ilma rõngastihenditeta) ja sisestage see korpusesse, hambumisse hammaslatiga. Kontrollige hammaslati liikumist edasilikumisasendist tagasiliikumisele. (vt ETTEVAATUST!).
2. Võtke hammasvõll välja ja paigaldage rõngastihendid, veendudes, et need ei ole vigastatud.
3. Määrige hammasvöll ja röngastihendid hüdroöliga ning paigaldage need korpusesse. Veenduge, et hammaslatt on öiges asendis – seda on köige lihtsam teha tagasiliikumisasendi järgi.
4. Paigaldage reguleerseib ja lukustusrõngas. Vajaduse korral lükake nende paigaldamise võimaldamiseks hammasvõlli vastaspoolelt.
5. Paigaldage korpus täitepoolele ja paigaldage põhja tihenduspinnale rõngastihendid. Tihendamiseks soovitatakse kasutada tihendusmastiksit LOCTITE 518.
6. Paigaldage hüdroliitmik ja alusseib, tihendades need liimiga LOCTITE 243.
7. Kinnitage pumba toend nelja poldi ja seibiga ning fikseerige need liimiga LOCTITE 243.
8. Kinnitage kork ja seib kergelt pingutades – ÄRGE ÜLE PINGUTAGE!

Garantii

Teie uuel Altrad Bellei vibroplaadil on alates ostukuupäevast üheaastane (12 kuud) garantii.

Altrad Bellei garantii kehtib konstruktsiooniliste, materjali- ja viimistlusvigade korral.

Altrad Bellei garantii ei kehti alljärgnevatel juhtudel:

1. Kahjustused, mille on põhjustanud masina väärtarvitamine, mittesihipärane kasutamine, mahakukkumine või sarnased kahjustused, mis tulenesid või tekkisid kasutusjuhendi eiramisest masina kokkupanemisel, kasutamisel või hooldamisel.
2. Muudatused, täiendused või remont, mida on teinud keegi teine peale Altrad Bellei või volitatud müügiesindaja.
3. Transpordi- ja saatekulud, mis tekkisid garantii all olevate masinate transportimisel või saatmisel Altrad Bellei või volitatud müügiesindaja territooriumile või territooriumilt remondi või hindamise eesmärgil.
4. Osade normaalsest kulumisest ja purunemisest tulenevad taastamise, remondi või vahetamise materjalid ja/või töökulu.

Garantii ei hölma järgmisi osi:

• veorihm(ad),
• mootori öhufilter,
• mootori süüteküünal.

Altrad Belle ja/või volitatud müügiesindajad, direktorid, töötajad või kindlustajad ei vastuta tagajärgede ega muude purunemiste, kahjude või kulutuste eest, mis tulenevad või on põhjustatud seadme kasutamise võimatusest.

Garantiinõuded

Kõik garantiinõuded tuleb kõigepealt esitada telefoni või faksi teel järgmistel numbritel või e-posti või kirja teel järgmistel aadressidel:
