Produkttyp	reversible Rüttelplatte
Marke	Lescha / BELLE
Modell	RPC 4560
Benzinmotor (Honda GX270)	9 PS (6,7 kW) bei 3600 U/min
Dieselmotor (Hatz 1B30)	6,3 PS (4,7 kW) bei 3000 U/min
Gewicht (Benzinversion)	275 kg
Gewicht (Dieselversion)	291 kg
Gewicht (Diesel mit Elektrostarter)	303 kg
Abmessungen (L × B × H)	1275 × 450 × 600 mm (ca.)
Zentrifugalkraft	45 kN
Vibrationsfrequenz	70 Hz
maximale Fahrgeschwindigkeit	>24 m/min
Schallpegel	108 dB(A)
Tankinhalt Benzin	3,6 L
Motorölmenge (Benzin)	0,6 L
Motorölmenge (Diesel)	0,9 L
Getriebeölmenge	0,6 L (SAE 75W-90)
Hydraulikölmenge	0,2 L (Shell Tellus 32 oder Fuchs Renolin MR520)
Zündkerzentyp (Benzin)	BM6ES oder BPR6ES, Elektrodenabstand 0,6-0,7 mm
Kraftstoff	Bleifreies Benzin oder Diesel (je nach Version)
Hauptfunktionen	Bodenverdichtung, reversibler Vorwärts-/Rückwärtsgang, Fliehkraftkupplung
Sicherheit	Not-Aus, Riemenschutzhaube, automatische Rückkehr in Vorwärtsfahrt bei Loslassen
Wartung	Motorölwechsel alle 50 h, Riemenprüfung alle 8 h, Luftfilterreinigung
Garantie	12 Monate auf Material- oder Herstellungsfehler

Häufig gestellte Fragen - BELLE RPC 4560 Lescha

Wie starte ich die Rüttelplatte BELLE RPC 4560?

Für den Honda-Benzinmotor: Benzinhahn öffnen, Choke bei kaltem Motor stellen, Schlüssel auf I drehen, dann Startseil ziehen. Für den Hatz-Dieselmotor: Kraftstoffzufuhr öffnen, Drehzahl einstellen, dann Starterseil ziehen. Für den Elektrostarter: Schlüssel einstecken, in Position II drehen, loslassen sobald der Motor läuft.

Wie groß ist der Tankinhalt?

Der Benzintank hat ein Fassungsvermögen von 3,6 Litern. Verwenden Sie bleifreies Benzin.

Wie stoppe ich die Rüttelplatte sicher?

Stellen Sie den Bedienhebel in die Stopp-Position. Bei Benzinmotor den Schlüssel auf O drehen. Bei Dieselmotor den roten Stoppknopf drücken, bis der Motor vollständig stoppt. Schalten Sie dann die Kraftstoffzufuhr ab.

Welches Öl für Motor und Getriebe verwenden?

Für den Benzinmotor: SAE 10W30 (0,6 L). Für den Dieselmotor: SAE 10W30 (0,9 L). Getriebe: SAE 75W-90 (0,6 L). Hydraulikkreis: Shell Tellus 32 oder Fuchs Renolin MR520 (0,2 L).

Welche Sicherheitsvorkehrungen sind bei der Benutzung zu treffen?

Tragen Sie stets Schutzausrüstung: Schutzbrille, Handschuhe, Gehörschutz, Staubmaske und Stahlkappenschuhe. Arbeiten Sie niemals in geschlossenen Räumen wegen giftiger Abgase. Verwenden Sie ein Sicherheitsband um den Arbeitsbereich. Lassen Sie den Motor nicht unbeaufsichtigt laufen.

Wie überprüfe und stelle ich die Riemenspannung ein?

Entfernen Sie die Schutzhaube. Drücken Sie in der Mitte des Riemens zwischen den beiden Riemenscheiben; der Riemen sollte 10 bis 15 mm nachgeben. Zum Einstellen die Schrauben der Spannvorrichtung lösen, nach rechts schieben, dann wieder festziehen. Prüfen Sie die Spannung erneut.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst den Kraftstoffstand und öffnen Sie den Benzinhahn. Bei kaltem Motor den Choke verwenden. Reinigen Sie die Zündkerzen, wenn sie verschmutzt sind. Bei einem Hatz-Motor den Geschwindigkeitsregler in Stopp-Stellung bewegen und 5-mal am Starterseil ziehen, bevor Sie den Vorgang wiederholen. Wenn nichts funktioniert, wenden Sie sich an Ihren Händler.

Wie läuft der Ölwechsel des Hydrauliksystems ab?

Stellen Sie die Maschine waagerecht. Entfernen Sie den Einfüllstopfen und füllen Sie den Pumpenkopf bis zur Maximalmarke. Pumpen Sie langsam den Griff in Rückwärtsfahrt, bis der Pegel sinkt, und wiederholen Sie den Vorgang. Fahren Sie fort, bis Sie einen Widerstand spüren und der Griff in Rückwärtsfahrt einrastet. Füllen Sie erneut bis zur Maximalmarke auf und schrauben Sie den Stopfen wieder fest.

Wie hebe ich die Rüttelplatte sicher an?

Verwenden Sie Hebezeug, das für das Gewicht geeignet ist (275 bis 303 kg je nach Version). Befestigen Sie Ketten oder Gurte nur am Hebeöse oberhalb der Platte. Heben Sie die Maschine niemals allein.

Wo finde ich Ersatzteile für die BELLE RPC 4560?

Verwenden Sie ausschließlich Original-BELLE-Teile. Kontaktieren Sie Ihren autorisierten Altrad Belle-Händler oder besuchen Sie die offizielle Website. Gängige Ersatzteile sind Riemen, Luftfilter, Zündkerze, Kupplung und Hydraulikdichtungen.

BEDIENUNGSANLEITUNG BELLE RPC 4560 Lescha

Wir, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, bestätige hiermit, dass, wenn das Produkt innerhalb dieser Bescheinigung ist von einem gekauft zugelassen Belle Group-Händler innerhalb der EWG, so entspricht sie den folgenden EG-Richtlinien: 2006/42/CE (Diese Richtlinie ersetzt die Richtlinie 98/37/EG), elektromagnetische Kompatibilität Richtlinie 2004/108/EG (geändert durch 89/336/EWG, 92/31/EWG und 93/68 EWG). Die Elektro-und Elektronik-Altgeräte (WEEE) 2002/96/CE, der Niederspannungs-Richtlinie 2006/95/CE, BS EN ISO 12100-1:2003 Sicherheit von Maschinen und der damit verbundenen harmonisierten Normen, sofern zutreffend. Geräuschemissionen entsprechen der Richtlinie 2000/14/EG Anhang VI und 2005/88/EG, für Maschinen gemäß Artikel 12 der benannten Stelle ist AV Technology Limited, AVTECH House, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB. Lärm Technische Dateien werden von Ray Neilson im Belle Group Head Office Adresse, die oben angegeben statt.

SCHALLLEISTUNGSPEGEL GEMESSEN / ......(GARANTIERT)

LIVELLO POTENZA

LJUDSTYRKA

SONORA MISURATA /

UPPMÄTT /

(GARANTITA)

.(GARANTERAD)

GEWICHT......

PESO.

VIKT.

PRODUKTTYP......

TUOTETYYPPI

TYP PRODUKTO.

MODELL

MALLI.

MODEL

SERIE NR.

VALMISTUSNRO

Nr SERII.

PRODUKSJONSDATO......

VALMISTUSPÄIVÄ.

DATAPRODUKCJI

ÄLYDKRAFTNIVÅ MÅLT /

ÄNENVOIMAKKUUDEN TASO MITATTU / (TAATTU)

POZIOM MOCY DŻWIĘKU ZMIERZONY / ......(GWARANTOWANY)

VEKT......

MASSA

WAGA.

Generaldirektor – Im auftrag von BELLE GROUP (SHEEN) UK.

Erklärungsort - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Erklärungsdatum - 2003......

Technische gegevens 42

Milieu 42

Hatz Dieselmotor (Elektrische Start)

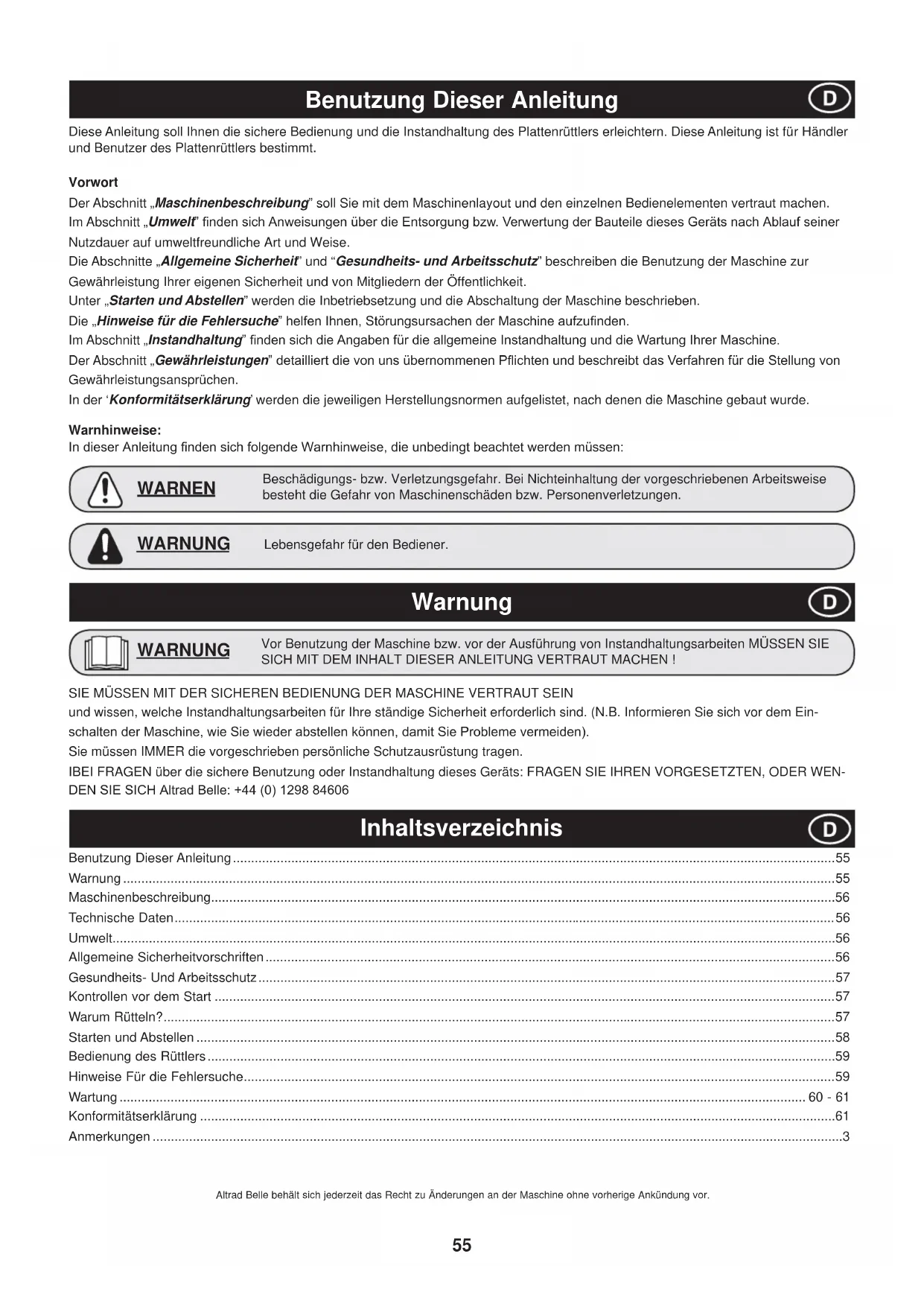

Benutzung Dieser Anleitung

Diese Anleitung soll Ihnen die sichere Bedienung und die Instandhaltung des Plattenrüttlers erleichtern. Diese Anleitung ist für Händler und Benutzer des Plattenrüttlers bestimmt.

Vorwort

Der Abschnitt „Maschinenbeschreibung“ soll Sie mit dem Maschinenlayout und den einzelnen Bedienelementen vertraut machen. Im Abschnitt „Umwelt“ finden sich Anweisungen über die Entsorgung bzw. Verwertung der Bauteile dieses Geräts nach Ablauf seiner Nutzdauer auf umweltfreundliche Art und Weise.

Die Abschnitte „Allgemeine Sicherheit“ und “Gesundheits- und Arbeitsschutz“ beschreiben die Benutzung der Maschine zur Gewährleistung Ihrer eigenen Sicherheit und von Mitgliedern der Öffentlichkeit.

Unter „Starten und Abstellen“ werden die Inbetriebsetzung und die Abschaltung der Maschine beschrieben.

Die „Hinweise für die Fehlersuche“ helfen Ihnen, Störungsursachen der Maschine aufzufinden.

Im Abschnitt „Instandhaltung“ finden sich die Angaben für die allgemeine Instandhaltung und die Wartung Ihrer Maschine.

Der Abschnitt „Gewährleistungen“ detailliert die von uns übernommenen Pflichten und beschreibt das Verfahren für die Stellung von Gewährleistungsansprüchen.

In der 'Konformitätserklärung' werden die jeweiligen Herstellungsnormen aufgelistet, nach denen die Maschine gebaut wurde.

Warnhinweise:

In dieser Anleitung finden sich folgende Warnhinweise, die unbedingt beachtet werden müssen:

WARNEN

Beschädigungs- bzw. Verletzungsgefahr. Bei Nichteinhaltung der vorgeschriebenen Arbeitsweise besteht die Gefahr von Maschinenschäden bzw. Personenverletzungen.

WARNUNG

Lebensgefahr für den Bediener.

Warnung

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

SIE MÜSSEN MIT DER SICHEREN BEDIENUNG DER MASCHINE VERTRAUT SEIN

und wissen, welche Instandhaltungsarbeiten für Ihre ständige Sicherheit erforderlich sind. (N.B. Informieren Sie sich vor dem Einschalten der Maschine, wie Sie wieder abstellen können, damit Sie Probleme vermeiden).

Sie müssen IMMER die vorgeschrieben persönliche Schutzausrüstung tragen.

IBEI FRAGEN über die sichere Benutzung oder Instandhaltung dieses Geräts: FRAGEN SIE IHREN VORGESETZTEN, ODER WEN-DEN SIE SICH Altrad Belle: [phone]

Inhaltsverzeichnis

Benutzung Dieser Anleitung....55

Warnung 55

Maschinenbeschreibung....56

Technische Daten....56

Umwelt....56

Allgemeine Sicherheitvorschriften....56

Gesundheits- Und Arbeitsschutz 57

Kontrollen vor dem Start 57

Warum Rütteln?......57

Starten und Abstellen 58

Bedienung des Rüttlers....59

Hinweise Für die Fehlersuche....59

Wartung 60 - 61

Konformitätserklärung 61

Anmerkungen ....3

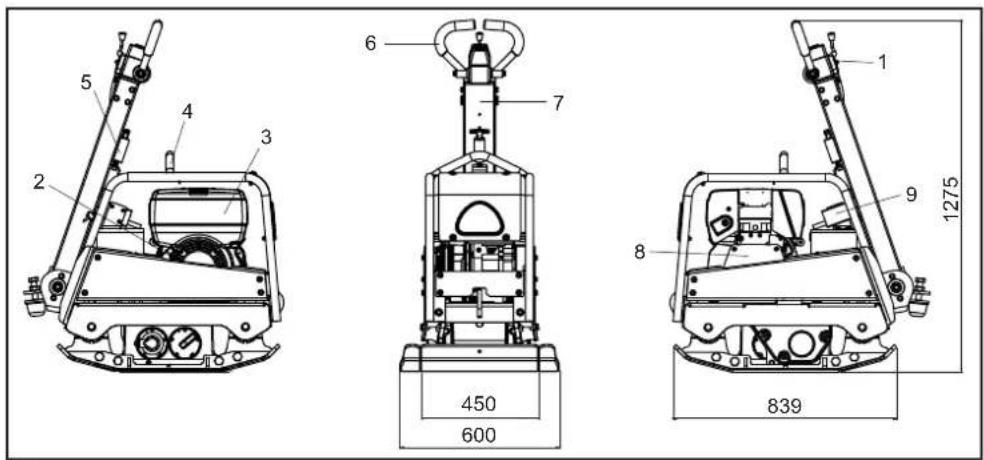

1 2 3 4 5 6 7 8 9 1275 450 600 839

1. Motordrehzahlregler.
2. Starterzuggriff.
3. Kraftstofftank.
4. Anschlagpunkt.
5. Bedienhebelraste
6. Bedienhebel für die Einstellung von Vorwärts- oder Rückwärtsbetrieb.
7. Lenker.
8. Treibriemen-Schutzabdeckung.
9. Schlüsselanfang

D

Technische Daten

Model 45/60
Motor - Honda GX270 Otto (Hp)	9
Motor - Hatz 1B30 Diesel (Hp)	6.3
Gewicht - Honda GX270 Otto (Kg)	275
Gewicht - Hatz 1B30 Diesel (Kg)	291
Gewicht - Hatz 1B30 E/S Diesel (Kg)	303
Motordrehzahl - Honda 3600
Motordrehzahl - Hatz 3000
Fliehkraft Force (kN) 45
Frequenz (Hz) 70
Max. Fahrgeschwindigkeit (m/min)	>24
Geräuschpegel (dB(A))	108

D

Umwelt

Sichere Entsorgung.

Hinweise für den Umweltschutz. Ihre Maschine enthält wertvolle Werkstoffe. Übergeben Sie daher die Maschine nach Ende der Nutzdauer zur Entsorgung einem geeigneten Recycling-Betrieb.

Bauteil Werkstoff
Griff	Stahl
Frontabdeckung	HDPE
Hauptrahmen	Stahl
Grundplatte	Stahl
Lenkerstulpen Polyurethan-Schaumstoff
Motor	Aluminium
Flexible Lager Stahl und Gummi
Sonstige Teile Stahl und Aluminium

D

Warum Rütteln?

Rückgefüllter Bodenaushub oder neu eingefüllter Boden, Packlagen und Decklagen haben kleine Hohl- oder Lufträume, die unterschiedliche Probleme verursachen können, wenn keine Verdichtung erfolgt.

1. Beim Befahren nicht verdichteter Oberflächen wird das Material komprimiert. Die Oberfläche sinkt dann unter Füllung der Hohlräume ein.
2. Eine ähnliche Situation tritt bei statischer Belastung von nicht verdichteten Flächen ein. Laste (z.B. Gebäude) sinken.
3. Material mit Hohlräumen ist wasserdurchlässiger, was zu Erosion führen kann. Wassereindringen kann auch zur Ausdehnung des Bodens bei Frost und zu Schrumpfung bei trockener Witterung führen. Ausdehnung und Schrumpfung ist eine der häufigsten Ursachen von Fundamentschäden und kann ein Absteifen notwendig machen.

Verdichten steigert die Dichte des Materials und verbessert demgemäß die Tragfähigkeit. Es Reduziert das Hohlraumvolumen und damit das Risiko einer Setzung, sowie von Ausdehnung und Schrumpfung durch Wassereindringen.

Algemeine Sicherheitsvorschriften

Zur Gewährleistung Ihres persönlichen Schutzes und des Schutzes anderer machen Sie sich bitte mit den nachfolgenden Sicherheitshinweisen vertraut. Der Bediener des Geräts ist dafür verantwortlich, dass er/sie mit dem sicheren Betrieb dieses Geräts vertraut ist. Wenn Sie mit der korrekten und sicheren Benutzung des Plattenrüttlers nicht vertraut sind, dann wenden Sie sich an Ihren Vorgesetzten oder direkt an Altrad Belle.

WARNEN

Falsche Bedienung oder Instandhaltung ist gefährlich. Vor der Ausführung von Instandhaltungs und Reparaturarbeiten bitte unbedingt diesen Abschnitt lesen.

• Diese Ausrüstung ist schwer und darf nicht von einer einzelnen Person geho ben werden. Sorgen Sie für eine Hilfskraft oder ein geeignetes Hubgerät. Für den Rüttler ist eine spezielle Transportvorrichtung lieferbar (siehe „Als Option lieferbare Sonderausrüstungen“)
• Den Arbeitsbereich abgrenzen und Mitglieder der Öffentlichkeit und unbefugtes Personal fernhalten.
• Bei der Benutzung dieses Geräts muss unbedingt die vorgeschriebene Schutz kleidung bzw. Schutzausrüstung getragen werden. (Siehe Arbeitssicherheit & Gesundheit).
• Vergewissern Sie sich vor dem Einschalten der Maschine, wie Sie sie wieder abschalten können. So vermeiden Sie Probleme.
  • Maschine IMMER vor dem Transport oder vor dem Umsetzen bzw. der Instand haltung AUSschalten.
• Während des Betriebs wird der Motor sehr heiß. Lassen Sie den Motor vor dem Berühren abkühlen!
• Nie den Motor bei unbeaufsichtigter Maschine laufen lassen. Angebrachte Schutzabdeckungen nie entfernen oder abändern. Sie dienen Ihrem eigenen Schutz ! Schutzabdeckungen immer auf ihren zustand und auf Sicherheit kontrollieren- Bei Schäden oder fehlenden Abdeckungen. RÜTTLER NICHT BENUTZEN, bis die Abdeckung repariert oder erneuert worden ist..
• Benutzen Sie den Rüttler nie, wenn Sie sich unwohl oder müde fühlen, oder unter dem Einfluss von Alkohol oder Medikamenten stehen.

WARNEN

Kraftstoffe sind leicht brennbar. Sie können schwere Verletzungen und Sachschäden verursachen. Vor dem Nachfüllen von Kraftstoff Motor abstellen. Kein offenes Feuer. Rauchverbot. Verschütteten Kraftstoff sofort aufnehmen und entsorgen.

Sicherheit beim Umgang mit Kraftstoffen.

• Vor dem Nachfüllen von Kraftstoff Motor abstellen und abkühlen lassen.
- Beim Nachfüllen von Kraftstoff gelten RAUCHVERBOT und KEIN OFFENES FEUER.
• Verschütteten Kraftstoff unverzüglich mit Sand aufnehmen. Beim Verschütten auf Kleidungsstücke diese wechseln.
- Kraftstoffe in einem speziellen Behälter entfernt von Wärme und Zündquellen lagern.

Arbeitsschutz und Gesundheit

Schwingungen

Schwingung kann beim Rütteln über den Lenker auf die Hände des Bedieners übertragen werden. Das Altrad Belle-Rüttlerprogramm wurde speziell zur Minimierung auf die Hände/die Arme übertragenen Schwingung konstruiert. Angaben über den Schwingungspegel und die Benutzungszeiten (empfohlenes tägliches Maximum) finden sich in der technischen Spezifikation. Die maximale Benutzungszeit NICHT ÜBERSCHREITEN. Hautkontakt mit dem Beton ist immer zu vermeiden.

Persönliche Schutzausrüstung

Bei Benutzung dieses Geräts muß die persönliche Schutzausrüstung getragen werden Schutzbrille, Handschuhe, Gehörschutz, Staub-schutzmaske und Sicherheitsschuhe mit Zehenschutz. Immer geeignete Arbeitsbekleidung tragen. Lange Haare hochstecken und Schmuckstücke abgelegen, die sich in beweglichen Teilen verfangen können.

Staub

Beim Rütteln entsteht gelegentlich Staub, der gesundheitsschädlich wirken kann. Immer eine für den entwickelten Staub geeignete Staubschutzmaske tragen.

Kraftstoff.

Kraftstoff nicht verschlucken, und Kraftstoffdämpfe nicht einatmen. Hautkontakt vermeiden. Kraftstoffspritzer sofort gut abwaschen. Beim Verspritzen in die Augen, unverzüglich mit großen Mengen Wasser spülen und sobald wie möglich ärztliche Behandlung aufsuchen.

WARNUNG

Die Auspuffgase dieses Geräts sind hochgiftig. Lebensgefahr

Auspuffgase

Den Rüttler nie unter beschränkten Raumverhältnissen bzw. in Innenräumen verwenden. Für ausreichende Lüftung des Arbeitsbereichs sorgen!

Kontrollen Vor Dem Start

Inspektion vor dem Start

Die nachfolgende Inspektion muß am Anfang jedes Arbeitstags oder nach vier Stunden

Benutzung durchgeführt werden, je nachdem. Welcher Zeitpunkt zuerst eintritt.

Detaillierte Angaben finden sich in der Instandhaltungsanleitung. Bei Feststellung von

Mängeln darf die Maschine nicht benutzt werden, bis der Mangel abgestellt ist.

1. Den Rüttler gründlich auf Schäden kontrollieren. Kontrollieren, ob alle Einzelteile sicher befestigt sind. Besonders auf die Treibriemen-Schutzabdeckungen zwischen Moter und Rüttelwerk achten.
2. Motorenöl- und Hydraulikflüssigkeitsstand kontrollieren und ggf. nachfüllen.
3. Kraftstoffstand kontrollieren und nach Bedarf auffüllen.
4. Auf Kraftstoff-, Öl- und Hydraulikölleckstellen kontrollieren.

Honda Otto-motor

1. Kraftstoffhahn durch Drehen des EIN/AUS-Hebels nach rechts öffnen.
2. Bei Motor-Kaltstart, Choke in EIN-Stellung bringen. Hierzu den Choke-Hebel ganz nach links drehen. Beim Neustart mit warmem Motor wird gewöhnlich kein Choke benötigt, wenn nicht der Motor bereits teilweise abgekühlt ist. Dann kann teilweise Choke-Öffnung notwendig sein.
3. Motor-EIN/AUS-Schalter nach rechts in die „I“_Position drehen.
4. Drosselklappe in die Leerlaufstellung bringen. Dazu den Drosselklappenzug ganz nach rechts stellen.

5. Den Steuergriff mit einer Hand festhalten, dann den Schwungradstartergriff mit der anderen ziehen, bis ein Widerstand spürbar wird, dann zurücklaufen lassen.

6. Starterzug kräftig ziehen, aber darauf achten, dass der Starterzug nicht über seine gesamte Länge ausgezogen wird.

7. Vorgang bis zum Zünden des Motors wiederholen.

8. Nach dem Zünden CHOKE-Zug wieder in die AUS-Position (Rechtsdrehung) stellen.

9. Zündet der Motor auch nach mehreren Versuchen nicht, Hinweise für die Fehlersuche anwenden.

10. Zum Motorabstellen, Drosselklappe in Leerlaufstellung bringen und Motor-EIN/AUS- Schalter nach links in die '0'-Stellung bringen.

11. Kraftstoffzufuhr absperren.

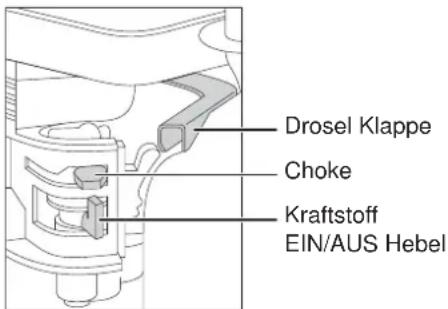

Drosel Klappe Choke Kraftstoff EIN/AUS Hebel

Hatz Diesel-motor

1. Kraftstoffzufuhr durch Drehen des EIN/AUS-Hebels ganz nach rechts EIN schalten.
2. Motordrehzahlregler in die Startstellung bringen.
3. Lenkung mit einer Hand festhalten, Griff des Anlasserzugs mit der anderen fassen und herausziehen, bis Motorwiderstand spürbar ist,
4. Startgriff kräftig mit beiden Händen ziehen. Darauf achten, dass das Zugkabel nicht ganz herausgezogen wird.
5. Den Vorgang wiederholen, bis der Motor zündet.
6. Startet der Motor nach mehreren Versuchen nicht, Störungsrufa che anhand der Betriebsanleitung des Motorherstellers ermit teln.
7. Zum Abstellen des Motors, Drosselklappe in Leerlaufstellung bringen und dann rote Stopptaste drücken, bis der Motor abstellt.

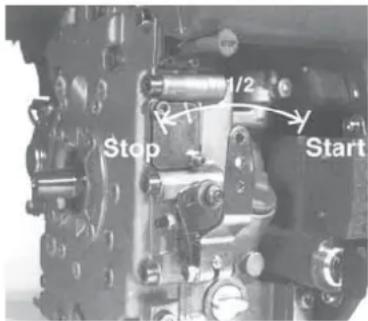

Stop 1/2 Start

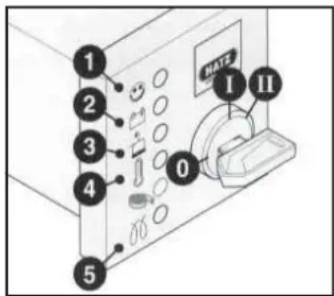

Hatz Diesel-motor (Elektrostart)

1. Startschlüssel bis Anschlageinstecken undauf Stellung Idrehen.
2. Startschlüssel auf Stellung Ildrehen.
3. Sobald der Motor läuft, Startschlüssel los-lassen. Der Startschlüssel muss selbsttätig in Pos. Izurückfedern und während des Betriebes indieser Stellung verbleiben. –Ladekontrolle und Öldruckanzeige müssen un-mittelbar nach dem Start erlöschen. Die Anzeigeleuchte „1“ leuchtet auf und zeigtdamit an, dass der Motor in Betrieb ist.
4. Falls etwas nicht in Ordnung zu sein scheint, stoppen Sie sofort den Motor und beheben Sie den Fehler (s. auch Anleitung zum Finden und Beseitigen von Störungen).
5. Die Motortemperaturanzeige „4“ (Zusatzaus-rüstung) leuchtet auf, sobald die Zylinderkopf-temperatur unzulässig hoch wird. Motor abstellen und Ursache beseitigen.

Betätigen Sie den Anlasser niemals bei laufendem Motor oder während der Motor zum Stillstand kommt. Dabei können das Anlasserritzel oder der Starterkranz beschädigt werden.

Stoppen Sie den Motor niemals, indem Sie den Dekompressionshebel bewegen. Bewahren Sie den Starterhebel und den Starterschlüssel während der Arbeitspausen und nach Arbeitsende an einem sicheren Ort auf, an dem unbefugte Personen keinen Zugriff darauf haben.

1. Vor jedem erneuten Anlassen den Start-schlüssel in Stellung 0zurückdrehen. Die Wiederholsperr eim Zündschloßverhindert, dass der Anlasser bei laufendem Motor ein-spurt und dadurch beschädigt werden kann.
2. Drehzahlverstellhebel „1“ bis zum AnschlagSTOP zurücknehmen, Motor stellt ab.
3. Bei Motoren, die nicht über die Funktion des Niedrigdrehzahl-Betriebes verfügen, bewegen Sie den Geschwindigkeitskontrollhebel (1) rückwärts und dann bewegen Sie den Stopphebel (2) in Richtung STOP. Halten Sie den Hebel in dieser Position, bis der Motor zum Stillstand gekommen ist.
4. Wenn der Motor zum Stillstand gekommen ist, lassen Sie den Stopphebel (2) los. Achten Sie darauf, dass der Hebel wieder in seine normale Position zurückkehrt. (Die Anzeigen für Lade- und Öldruck werden nun aufleuchten.)
5. StartschlüsselaufStellung 0stellen und abziehen, alle Anzeigeleuchten müssen erlöschen

Bedienung Des Rüttlers

- Den Rüttler an den Einsatzort bringen.

In Fällen, in denen Hebezeug erforderlich ist, um den Rüttler an den Einsatzort zu bringen, darauf achten, dass das Sicherheitstragvermögen (siehe Spezifikationsblatt auf Seite 6 oder dem Maschinen-Typenschild). Gehänge NUR an den Anschlagösen auf der Oberseite des Rüttlers anschlagen.

- Nach Durchführung der Kontrollen im Abschnitt "Vor dem Start" darf der Motor gestartet werden.

Belle "RPC"-Rüttler sind mit einer Fliehkraftkupplung ausgerüstet, so dass das Getriebe bei Leerlaufdrehzahl nicht angetrieben wird. Mit steigender Drehzahl rückt die Kupplung ein und das Getriebe fängt an, mitzudrehen. Für einwandfreie Funktion muss der Motor auf Höchstdrehzahl eingeregelt werden.

• Drosselklappenzug voll öffnen und Rüttler dann mit dem Lenker fahren bzw. steuern.

Der Bedienhebel ist so konstruiert, dass er beim Loslassen durch den Bediener bei Rückwärtsbetrieb aus irgend einem Grund automatisch auf Vorwärtsfahrt zurückstellt. Es handelt sich hierbei um ein wesentliches Sicherheitsmerkmal. Das Rüttelwerk bewirkt nicht nur ein Schwingen der Rüttelplatte, sondern bewirkt auch den Vorschub des Geräts. Beim Rückwärtsbetrieb des Rüttlers muss mit Vorsicht gearbeitet werden. Der Arbeitsbereich muss erst von Hindernissen geräumt werden, und Stolpergefahren sind zu beseitigen. Hat die zu rüttelnde Oberfläche Gefälle, so ist die Vorschubrichtung sorgfältig zu wählen. Falls erforderlich, muss der Rüttler am Unterteil des Tragrahmens mit einem Zugseil gesichert werden, über das eine Hilfskraft das Gewicht des Rüttlers abfangen können. Gefälle sind in auf und ab zu bearbeiten, nicht in Querrichtung und Schräglage.

- Den Rüttler in einem regelmäßigen Muster über die Oberfläche führen, bis die gewünschte Verdichtung erreicht ist.

Sollen mehrere übereinanderliegende Schichten verdichtet werden, muss jede einzelne Lage individuell gerüttelt werden.

• Zum Abschalten der Rüttelfunktion den Drosselklappenzug in die

Leerlaufposition stellen. Zum Abstellen des Motors so verfahren, wie in der Bedienungsanleitung für das Starten / Stoppen beschrieben.

Hinweise Für Die Fehlersuche

Problem Mögliche Ursache Abhilfe
Motor startet nicht. Kein Kraftstoff. Kraftstoffhahn öffnen.
		Kraftstofftank füllen.
Motor abgestellt. Motor einschalten.
Verschmutzte Zündkerze.	Kerze reinigen, Funkabstand prüfen und nachjustieren.
Motor kalt.	Choke schließen.
Motor „abgesoffen“.	Honda, Drossel ganz öffnen, dann Starterzug betätigen.
	Bis Motor zündet.
	Hatz, Drehzahlregler in Stop-Stellung bringen, Starterzug 5-mal ziehen, dann neu Starten.
Motor springt nicht an	Größere Störung	Kontaktieren Sie Händler oder Altrad Belle.
Rüttler bewegt sich nicht	Motordrehzahl zu niedrig.	Drehzahl auf hoch stellen.
	Treibriemen lose.	Riemen nachspannen.
Kupplung verschlissen oder Antriebsversagen	Blockiertes Luftfilter	Filter reinigen oder auswechseln.
	Nach Bedarf ersetzen oder defekt reparieren.
	Händler oder Altrad Belle	vertretung ansprechen.
Getriebeversagen	Händler oder Altrad Belle	vertretung ansprechen.
Vorwärtsfahrt zu langsam	Zuviel Öl im Hydraulik-speicher.	Ölstand reduzieren.
Regler falsch eingestellt.	Händler oder Altrad Belle	vertretung ansprechen.
Rückwärtsfahrt zu langsam.	Zu wenig Öl in der Hydraulik	System neu füllen und entlüften
	Luft in der Steuerung .	Steuerung entlüften
Regler falsch eingestellt.	Händler oder Altrad Belle	vertretung ansprechen.
Hydraulikölverlust .	Leckende Verschraubung Verschraubungen nachdichten.
Defekter Hydraulikschlauch	Schlauch erneuern
Kolbendichtung im Getriebe defekt.	Händler oder Altrad Belle	vertretung ansprechen.
Ungleichmäßige Maschinenfunktion.	Beschädigte Schwingungsdämpfer	Alle vier Dämpfer erneuern.

Das "RPC"-Typenprogramm von Rüttlern mit reversibler Rüttelplatte wurde für langjährigen, problemlosen Betrieb konstruiert. Es ist jedoch wichtig, dass die in diesem Abschnitt beschriebenen Instandhaltungsarbeiten in regelmäßigen Zeitabständen ausgeführt werden. Wir empfehlen ihnen, alle wesentlichen Instandhaltungs- und Wartungsarbeiten durch eine anerkannte Altrad Belle-Kundendienststelle durchführen zu lassen. Verwenden Sie nur anerkannte Altrad Belle Ersatzteile. Die Verwendung von ungeeigneten Teilen anderer Hersteller kann unsere Gewährleistung ungültig machen.

Vor der Durchführung von Instandhaltungsarbeiten unbedingt den Motor abstellen. Beim Arbeiten an einem Dieselmotor sicherstellen, dass der Stop-Schalter in der Stop-Stellung steht.

Den Rüttler bei Kontrollen immer auf ebenem Boden abstellen, damit Flüssigkeitsstände korrekt abgelesen werden können. Nur empfohlene Schmierstoffe verwenden (siehe die Schmierstofftabelle auf der nächsten Seite).

Einlaufzeit

Beim ersten Einlaufen des Rüttlers muss das Motorenöl nach Ende der eigentlichen Einlaufzeit gewechselt werden (vollständige Angaben finden sich in der Betriebsanleitung für den Motor). Die Treibriemenspannung ist nach den ersten 4 Betriebsstunden zu kontrollieren.

Treibriemen

Muss der Treibriemen nachgespannt werden, erst die vier Stellschrauben an den Schwingungsdämpfern so weit lösen, dass die Sohlplatte verstellt werden kann. Danach die Sohlplatte zum Erhöhen der Riemenspannung am hinteren Ende anheben oder zum Reduzieren der Spannung absenken. Nach der Einstellung die vier Stellschrauben wieder anziehen und Riemenspannung nachkontrollieren. Schließlich die Riemenabdeckung wieder anbringen und auf korrekten, festen Sitz prüfen.

Routineinstandhaltung Alle 8 1. Monat 150h 250h 500h			Stunden		/
Motoröl	Kontrollér oliestand	√
	Wechsel		√		√
Luftfilter	Kontrolle / Reinigen		√
	Nach Bedarf erneuern / Alle 12 Stunden
Getriebeöl	Wechsel					√
Drivrem	Spannung		√		√

Öl-/ Kraftstofftyp & -mengen - Zündkerzentyp

	Öltype	Menge	Kraftstofftyp	Fassungsvermögen	Kerzentyp	Zündspalt (mm)
Otto-Motor Honda GX270	S.A.E. 10W 30	0.6 Litre	Unverbleit	3.6 Litre	BM6ES oder BPR6ES	0.6 - 0.7
Diesel-Motor Hatz 1B30	S.A.E. 10W 30	0.9	Diesel (BS2869)	Siehe to Anleitung	N/A	N/A

Öltypen und Füllmengen

Bautei	Füllmenge	Honda GX160	Hatz 1B20-6
Getriebe	S.A.E. 75W-90	1.2 Litres	1.2 Litres
Hydrauliksteuerung	Shell Tellus 32	0.2 Litres	0.2 Litres
	Fuchs Renolin MR520	0.2 Litres	0.2 Litres

WARNEN

BEIM TESTBETRIEB DIESER MASCHINE NACH DIESEM VERFAHREN IST ES RATSAM, DIE MASCHINE AUF EINE GUMMIMATTE ODER VERGLEICHBARES ZU STELLEN, UM EINEN TEIL DER VIBRATIONEN ZU ABSORBIEREN.

Entlüften der Hydraulik

1. Sicherstellen, dass die Maschine auf einem festen, ebenen Untergrund steht.
2. Den Einfüllverschluss entfernen und den Steuerpumpenkopf mit Öl füllen. Stoppen, sobald die Markierung für den maximalen Füllstand im Inneren des Kopfes erreicht ist.
3. Den Steuerhebel langsam von der Vorwärtsstellung in die Rückwärtsstellung pumpen, bis der Ölstand sinkt.
4. Den Steuerpumpenkopf erneut bis zum maximalen Füllstand füllen. Den Hebel weiter pumpen, bis Widerstand zu spüren ist und der Hebel in der Rückwärtsstellung arretiert.
5. Den Steuerpumpenkopf erneut bis zum maximalen Füllstand füllen.
6. Den Einfüllverschluss wieder aufsetzen und die Maschine testen.

Montage der Steuerpumpe

1. Das Gehäuseinnere sorgfältig mit Druckluft säubern. Auf Kratzer an den Führungsbohrungen für O-Ringe untersuchen und sicherstellen, dass keine scharfen Kanten vorhanden sind.
2. Nach Erhitzen des Gehäuses auf 50 °C die Buchse in das Gehäuse drücken.
3. Die Lippendichtung mit Hydrauliköl schmieren und auf die Zahnstange schieben (offene Seite von der Zahnstange weg zeigend).
4. Die Zahnstange mit Hydrauliköl schmieren und in das Gehäuse schieben, bis die Lippendichtung in der Nut ist. Dabei darauf achten, dass die Zähne in der richtigen Position sind. Wenn die Lippendichtung in der Nut ist, bedeutet dies Vorwärtsbewegung.

WARNEN

Bei der Rückwärtsbewegung verlaufen die Steuergriffe parallel mit dem Gehäuse in der Richtung des Bedieners.

1. Nach Schmieren des Ritzels (ohne O-Ringe) das Ritzel in das Gehäuse und die Zahnstange einsetzen. Die Bewegung der Zahnstange von Vorwärts bis Rückwärts überprüfen. (Siehe VORSICHT.)
   6 Das Ritzel herausnehmen und die zwei O-Ringe anbringen. Dabei sicherstellen, dass sie nicht beschädigt sind.
2. Das Ritzel und die O-Ringe mit Hydrauliköl schmieren und diese sorgfältig in das Gehäuse einsetzen. Sicherstellen, dass die Zahnstange in der richtigen Position ist und dies ist am einfachsten bei der Rückwärtsbewegung.
3. Die Beilage und den Sicherungsring befestigen. Es kann notwendig sein, das Ritzel von der gegenüberliegenden Seite zu drücken, um sie zusammenzubauen.
4. Das Gehäuse auf die Einfüllstutzenseite setzen und die O-Ringe an der unteren Fläche anbringen. LOCTITE Dichtung 518 wird empfohlen.
5. Den Hydraulikanschluss und die Dowty-Dichtung mit LOCTITE 243 montieren.
6. Die Halterung zusammenbauen und mit 4 Schrauben und Unterlegscheiben mittels LOCTITE 243 befestigen.
7. Die Verschlussschraube und die Unterlegscheibe lose befestigen, NICHT FESTZIEHEN.

Gewährleistung

Den neuen „RPC“-Rüttler mit reversibler Rüttelplatte von Altrad Belle gewährleisten wir für einen Zeitraum von einem Jahr (12 Monate) gerechnet ab dem ursprünglichen Kaufdatum. Diese Gewährleistung gilt für den ersten Käufer. Diese Gewährleistung erstreckt sich auf Konstruktions- und Materialfehler und Sachmängel.

Die Altrad Belle Gewährleistung gilt in folgenden Fällen nicht:

1. Mutwillige Schäden, Schäden durch Missbrauch, Aufprallschäden oder ähnliche Schäden, die durch Nichtbeachtung der Montage-, Benutzungs oder Instandhaltungsanweisungen verursacht worden sind.
2. Änderungen oder Reparaturen, die von anderen als Altrad Belle oder deren anerkannte Kundendienststellen durchgeführt worden sind.
3. Transport- oder Versandkosten an und von Altrad Belle oder deren anerkannte Kundendienststelle zu Reparaturzwecken, oder zur Kontrolle von Maschinen bei Garantieansprüchen.
4. Material- und Lohnkosten für die Erneuerung, Reparatur oder den Ersatz von Teilen, die natürlichem Verschleiß unterliegen.

Nachfolgende Teile sind von unserer Gewährleistung ausgeschlossen:

. Treibriemen
- Motor-Luftfilter
Zündkerze

Belle Gruop und deren Beauftragte, Geschäftsführer, Mitarbeiter oder Versicherer übernehmen keinerlei Haftung für Folge- oder andere Schäden oder Kostenerstattungsansprüche die darauf beruhen, dass sich die Maschine nicht für einen bestimmten Zweck verwenden lässt.

Garantiefall

Im Garantiefall wenden Sie sich bitte zunächst entweder telefonisch, per Fax, EMail oder schriftlich an die Altrad Belle.

Rufnummern für Garantieansprüche:

Gaskabel (Hatz), Drossellklappenkabel (Hatz), Gashändtagskabel (Hatz), Cavo dell'acceleratore (Hatz)

6-03

1	161/08400	Steun	Halterung	Beslag	Staffa		1
2	8/5001	Moer	Mutter	Motrik	Dado	M5	1
3	7/5003	Schroef	Schraube	Skrue	Vite	M5 x 20	1
4	8/6001	Moer	Mutter	Motrik	Dado	M6	1
5	3/5044	Adaptor	Adaptor	Adaptor	Adattatore	M5	1
6	8/6001	Moer	Mutter	Motrik	Dado	M6	1
7	161/08201	Gaskabel	Drosselklappenkabel	Gashandtagskabel	Cavo dell'acceleratore	Non EPA Only	1
8	7/6012	Schroef	Schraube	Skrue	Vite	Non EPA Only (M6 x 25)	2
8	7/6039	Screw	Vis	Tornillo	Parafuso	EPA Only (M6 x 30)	2
9	161/08102	Gashendel	Drosselklappenhebel	Gashandtag	Cavo dell'acceleratore	Non EPA Only	1
10	4/8006	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8	1
11	7/8024	Schroef	Schraube	Skrue	Vite	M8 x 60	1
12	161/08200	Throttle Lever	Manette d'accélérateur	Palanca de aceleración	Alavanca do estrangulado	Non EPA Only	1
12	21/0354	Gashendel	Drosselklappenhebel	Ashandtag	Cavo dell'acceleratore	EPA Only	1
13	07.0.140	Schroef	Schraube	Skrue	Vite	M5 X 20	2
14	21.0.313	Rubberen Ring	Auge	Kordelstrop	Anello in gomma		1
15	8/5002	Moer	Mutter	Motrik	Dado	M8	2
16	161/08500	Gashendel	Drosselklappenhebel	Ashandtag	Cavo dell'acceleratore		1
17	4/6005	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8	1
18	4/6001	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8	1

7-01 2 8 11 10 13 12 6 6 9 5 4 3 9 15 14

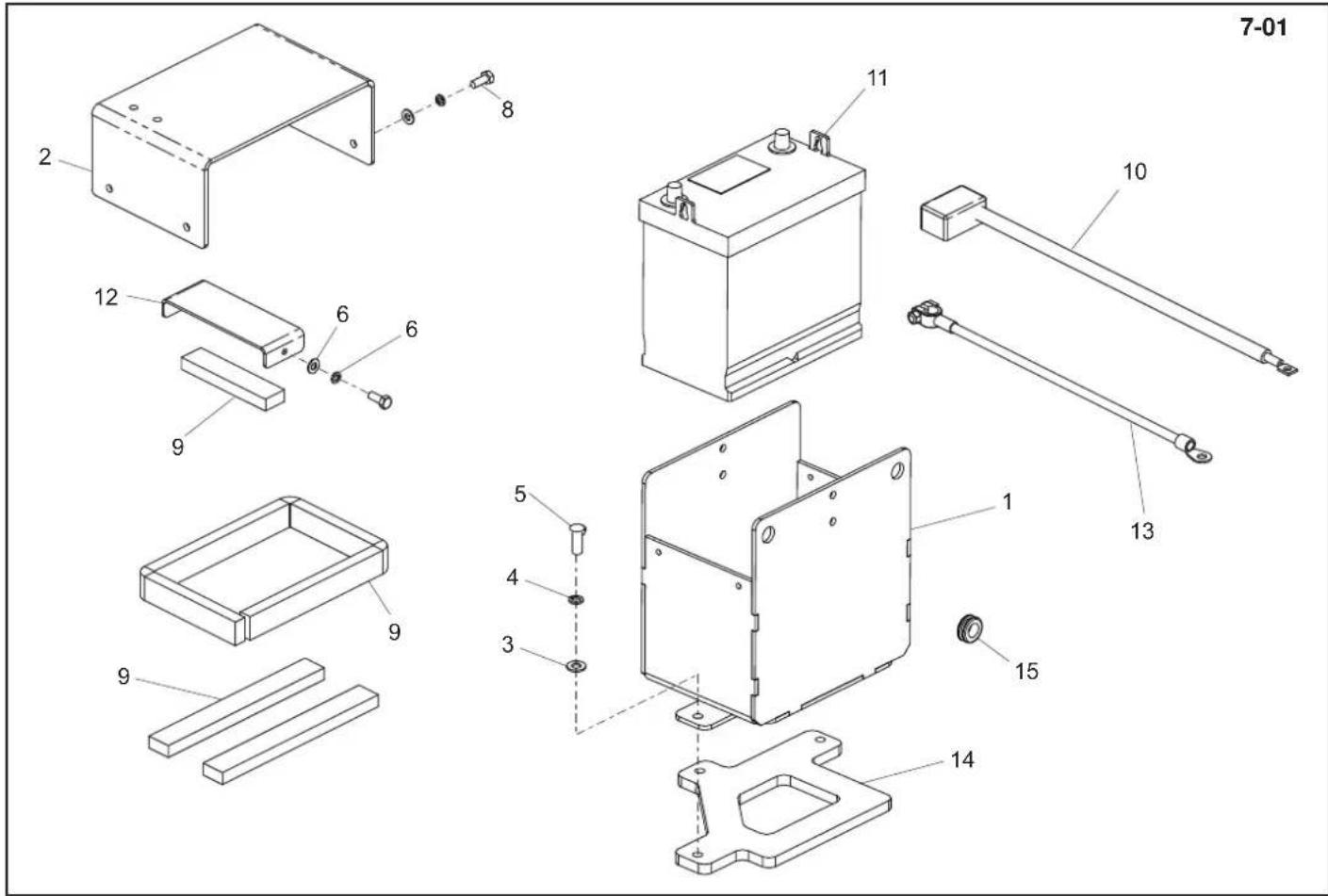

Battery Holder, Support de Batterie, Soporte de Bateria, Suporte de Bateria

7-01

1	161/02700	Battery Holder	Support de Batterie	Soporte de Bateria	Suporte de Bateria	1
2	161/99598	Cover	Couvercle	Cubierta	Tampa	1
3	4/1005	Washer	Rondelle	Arandela	Anilha	M10
4	4/1003	Washer	Rondelle	Arandela	Anilha	M10
5	7/10005	Screw	Vis	Tornillo	Parafuso	M10 x 25
6	4/8006	Washer	Rondelle	Arandela	Anilha	M8
7	7/8003	Washer	Rondelle	Arandela	Anilha	M8
8	7/8011	Bolt	Boulon	Perno	Perno	M8 X 20
9	3/4110	Rubber Isolator	Isolateur en caoutchouc	Aislador de caucho	Vedante de Borracha	4
10	140/05500	Cable	Cable	Cable	Cable	1
11	161/27600	Battery	Batterie	Bateria	Bateria	→094199
11	100/05300	Battery	Batterie	Bateria	Bateria	→094200
12	161/99615	Clamp	Blocage	Mordaza	Grampo	1
13	70/0232	Cable	Cable	Cable	Cable	1
14	161/99669	Plate	Plaque	Placa	Placa	1
15	3/4002	Grommet	Pass-Fil	Anillo	Anel Isolante	19mm

7-01 2 8 11 10 13 12 6 6 9 5 4 3 9 15 14

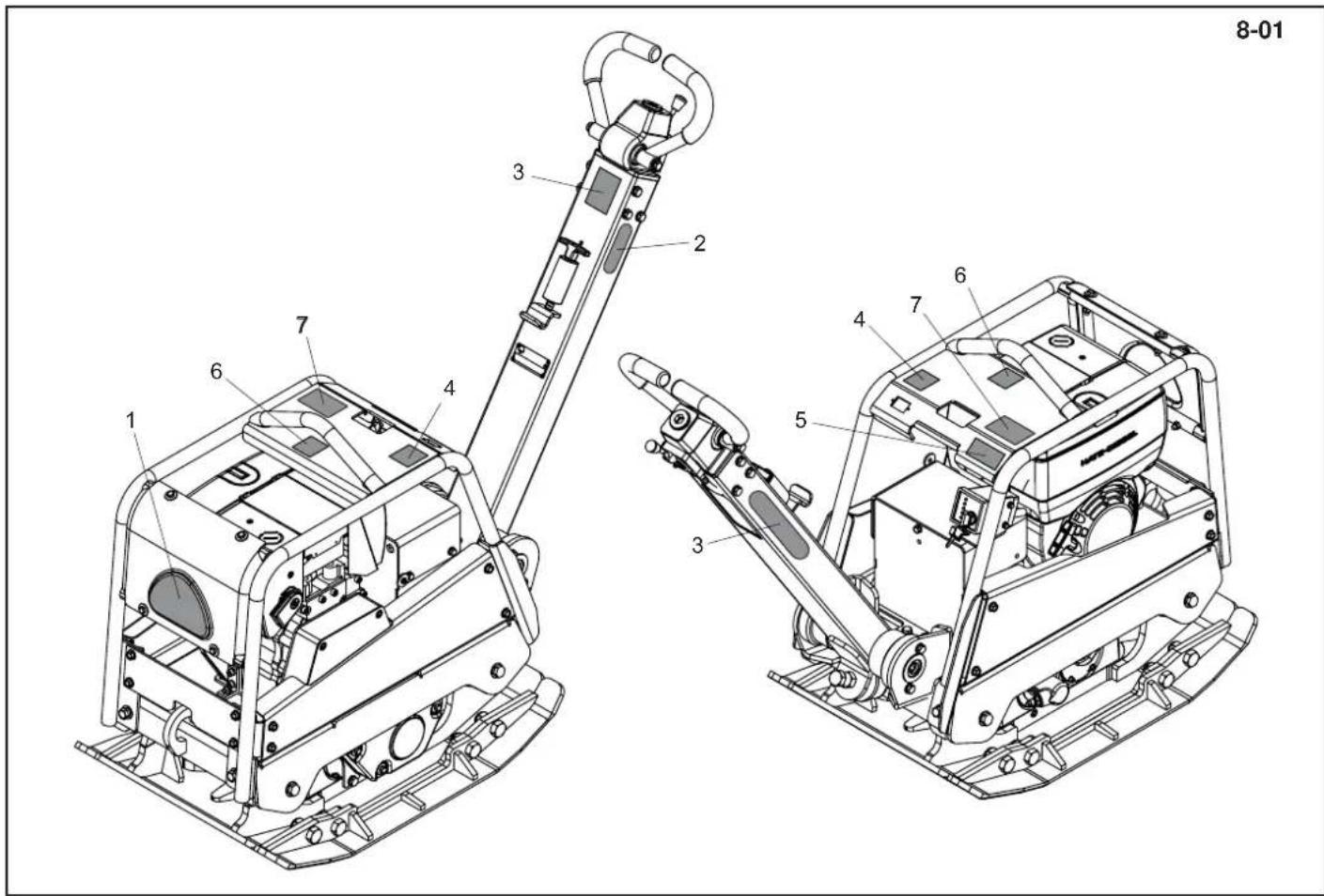

Accu Houder, Batterie Halter, Batteri Beslag, Contenitore Batteria

7-01

1	161/02700	Accu Houder	Batterie Halter	Batteri beslag	Contenitore batteria	1
2	161/99598	Deksel	Abdeckung	Dæk	Coperchio	1
3	4/1005	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M10
4	4/1003	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M10
5	7/10005	Schroef	Schraube	Skrue	Vite	M10 x 25
6	4/8006	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8
7	7/8003	Afdichtring	Scheibe	Spændeskive	Cuscinetto	M8
8	7/8011	Bolt	Boulon	Perno	Perno	M8 X 20
9	3/4110	Rubberen Isolator	Gummidämpfer	Gummiisolering	Isolatore di gomma	4
10	140/05500	Kabel	Kabel	Kabel	Cavo	1
11	161/27600	Accu	Batterie	Batteri	Batteria	→ 094199
11	100/05300	Accu	Batterie	Batteri	Batteria	→ 094200
12	161/99615	Klem	Schelle	Klemme	Morsetto	1
13	70/0232	Kabel	Kabel	Kabel	Cavo	1
14	161/99669	Plaat	Platte	Plade	Piastra	1
15	3/4002	Pakkingring	Auge	Kordelstrop	Anello in Gomma	19mm
