BELLE RPC 4560 - Vibrationsplade Lescha - Gratis brugsanvisning og manual

Produkttype	Reversibel vibratorplade
Mærke	Lescha / BELLE
Model	RPC 4560
Benzinmotor (Honda GX270)	9 hk (6,7 kW) ved 3600 o/min
Dieselmotor (Hatz 1B30)	6,3 hk (4,7 kW) ved 3000 o/min
Vægt (benzinversion)	275 kg
Vægt (dieselversion)	291 kg
Vægt (diesel el-start)	303 kg
Mål (L × B × H)	1275 × 450 × 600 mm (cirka)
Centrifugalkraft	45 kN
Vibrationsfrekvens	70 Hz
Max. kørehastighed	>24 m/min
Lydniveau	108 dB(A)
Brændstoftank kapacitet (benzin)	3,6 L
Motoroliekapacitet (benzin)	0,6 L
Motoroliekapacitet (diesel)	0,9 L
Gearkassekapacitet	0,6 L (SAE 75W-90)
Hydraulikkredsløb kapacitet	0,2 L (Shell Tellus 32 eller Fuchs Renolin MR520)
Tændrørstype (benzin)	BM6ES eller BPR6ES, afstand 0,6-0,7 mm
Brændstoftype	Blyfri benzin eller diesel (afhængig af version)
Hovedfunktioner	Jordkomprimering, reversibel frem-/tilbagekørsel, centrifugalkobling
Sikkerhed	Nødstop, rembeskyttelsesdæksel, automatisk tilbagevenden til fremadkørsel ved slip
Rutinemæssig vedligeholdelse	Motorolieskift hver 50. time, remkontrol hver 8. time, rengøring af luftfilter
Garanti	12 måneder for materiale- eller fabrikationsfejl

Ofte stillede spørgsmål - BELLE RPC 4560 Lescha

Hvordan starter man BELLE RPC 4560 vibratorpladen?

For Honda benzinmotor: Åbn benzinhane, aktiver choker hvis motoren er kold, drej nøglen til I, og træk i startgrebet. For Hatz dieselmotor: Åbn brændstoftilførslen, indstil hastigheden, og træk startgrebet. For el-start: Indsæt nøglen, drej til position II, slip når motoren kører.

Hvad er brændstoftankens kapacitet?

Benztanken har en kapacitet på 3,6 liter. Brug blyfri benzin.

Hvordan stopper man vibratorpladen sikkert?

Sæt betjeningshåndtaget i stop-position. For benzinmotor, drej nøglen til O. For dieselmotor, tryk på den røde stopknap indtil motoren standser. Luk derefter brændstoftilførslen.

Hvilken type olie skal bruges til motor og gearkasse?

Til benzinmotor: SAE 10W30 (0,6 L). Til dieselmotor: SAE 10W30 (0,9 L). Gearkasse: SAE 75W-90 (0,6 L). Hydraulikkredsløb: Shell Tellus 32 eller Fuchs Renolin MR520 (0,2 L).

Hvilke sikkerhedsforanstaltninger skal man tage under brug?

Bær altid beskyttelsesudstyr: sikkerhedsbriller, handsker, høreværn, støvmaske og ståltåede sko. Arbejd aldrig i et lukket rum på grund af giftige udstødningsgasser. Brug et sikkerhedsbånd omkring arbejdsområdet. Lad ikke motoren køre uden opsyn.

Hvordan kontrollerer og justerer man remspændingen?

Fjern beskyttelsesdækslet. Tryk midt på remmen mellem de to remskiver; den skal give efter 10 til 15 mm. For at justere, løsn skruerne på spændeanordningen, skub den mod højre, og stram igen. Kontrollér spændingen igen.

Hvad gør man, hvis motoren ikke starter?

Kontrollér først brændstofniveauet og åbn benzinhane. Hvis motoren er kold, brug choker. Rens tændrør, hvis de er sodede. For Hatz-motor, flyt hastighedsregulatoren til stop-position og træk startgrebet 5 gange, før proceduren gentages. Hvis intet virker, kontakt din forhandler.

Hvad er proceduren for udskiftning af hydraulikolie?

Stil maskinen vandret. Fjern påfyldningsdækslet og fyld pumpehovedet til maks. niveau. Pump langsomt håndtaget i bakgear indtil niveauet falder, gentag. Fortsæt indtil der mærkes modstand, og håndtaget låser i bakgear. Fyld igen til maks. niveau og skru dækslet på.

Hvordan løftes vibratorpladen sikkert?

Brug et løfteudstyr, der er egnet til vægten (275 til 303 kg afhængig af version). Fastgør kæder eller stropper kun til løfteringen placeret over pladen. Løft aldrig maskinen alene.

Hvor finder man reservedele til BELLE RPC 4560?

Brug udelukkende originale BELLE-dele. Kontakt din autoriserede Altrad Belle forhandler eller besøg den officielle hjemmeside. Almindelige dele omfatter rem, luftfilter, tændrør, kobling og hydrauliske tætninger.

BRUGSANVISNING BELLE RPC 4560 Lescha

Vi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, erklærer hermed, at hvis det i dette certifikat beskrevne produkt er købt hos en autoriseret Belle Group forhandler I, EUR, et det i overensstemmelse med følgende E∅F-direktiver: 2006/42/CE (Dette direktiv erstatter direktiv 98/37/EF), 2004/108/E∅F (som ændret ved 89/336/EEC, 92/31/E∅F & 93/68 E∅F), Affald af elektrisk og elektronisk udstyr (WEEE) 2002/96/CE, lavspændingsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsikkerhed og tilhørende harmoniserede standarder, hvor det er relevant. Støjemission i overensstemmelse med direktiverne 2000/14/EF bilag VI og 2005/88/EF. for maskiner under paragraf 12. Det bemyndigede organ er AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Storbritanien. Støj Tekniske filer er i besiddelse af Ray Neilson på Belle-gruppen hovedkontoret adresse, som er nævnt ovenfor.

Administrerende direktør – På vegne af BELLE GROUP (SHEEN) UK.

Place of Declaration - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Lieu de déclaration - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Declaración hecha en - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Lugar de Declaração - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK Plaats van de Verklaring - Sheen, No Buxton, Derbyshire, SK17 0EU, UK Sted i erklæring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Denne vejledning er skrevet for at hjælpe dig med at betjene og serviceefterse pladevibratoren forsvarligt. Vejledningen er beregnet for forhandlere og brugere af pladevibratoren.

F o r o r d

Afsnittet om 'Beskrivelse af maskinen' har til formål at gøre dig fortrolig med maskinens layout og betjeningsanordninger.

Afsnittet om 'Miljø' giver dig oplysninger om hvordan kasserede maskiner bortskaffes på en miljøvenlig måde.

Afsnittene om ‘Generel sikkerhed’ og ‘Sundhed og sikkerhed’ forklarer, hvorledes maskinen anvendes for at sikre din egen og offentlighedens sikkerhed.

'Procedure ved start og standsning' hjælper dig med at starte og standse maskinen.

'Fejlfindingsvejledningen' hjælper dig, hvis du får et problem med maskinen.

Afsnittet om 'Service & vedligeholdelse' har til formål at hjælpe dig med maskinens generelle vedligeholdelse og serviceeftersyn.

Afsnittet om 'Garanti' beskriver, hvad garantien dækker og proceduren i forbindelse med garantikrav.

Afsnittet om 'Overensstemmelseserklæring' viser de standarder, som maskinen er konstrueret i henhold til.

Forskrifter med hensyn til advarslerne.

Tekst i denne vejledning, som der skal henledes særlig opmærksomhed på, er vist på følgende måde:

FORSIGTIG

Produktet kan være udsat for risiko. Maskinen kan blive beskadiget, eller du kan selv komme til skade, hvis disse procedurer ikke udføres på korrekt måde.

ADVARSEL

Brugerens liv kan være i fare.

Advarsel

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT.

VIDE, hvordan du anvender maskinens betjeningsanordninger forsvarligt, og hvad du skal gøre for at udføre sikker vedligeholdelse.

(NB: Sørg for, at du ved, hvordan du skal afbryder maskinen, før du tænder for den, i tilfælde af at du skulle komme i vanskeligheder.)

Brug ALTID det korrekte sikkerheds- og beskyttelsesudstyr for din personlige beskyttelse.

Hvis du har NOGEN SP∅RGSMÅL om den sikre brug eller vedligeholdelse af denne maskine, SKAL DU SP∅RGE DIN SUPERVISOR ELLER KONTAKTE Altrad Belle: [phone]

Indholdsfortegnelse

Sådan anvender du denne vejledning....48

Advarsel....48

Beskrivelse af maskinen....49

Tekniske data 49

Miljø 49

Generel sikkerhed 49

Sundhed og sikkerhed....50

Kontroleftersyn før start....50

Grunde til komprimering....50

Betjeningsvejledning....52

Fejlfinding ....52

Service & vedligeholdelse 53 - 54

Garanti....54

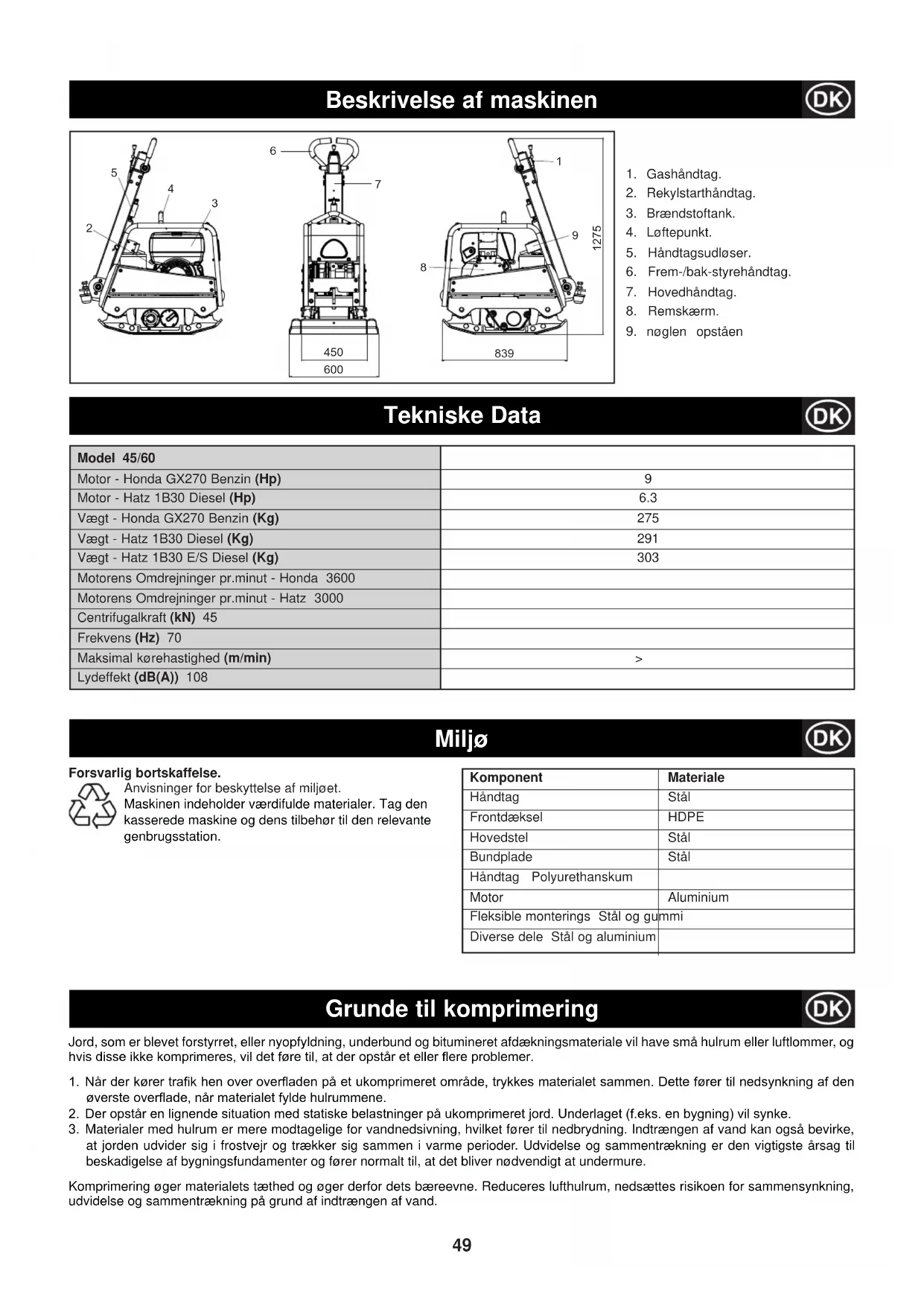

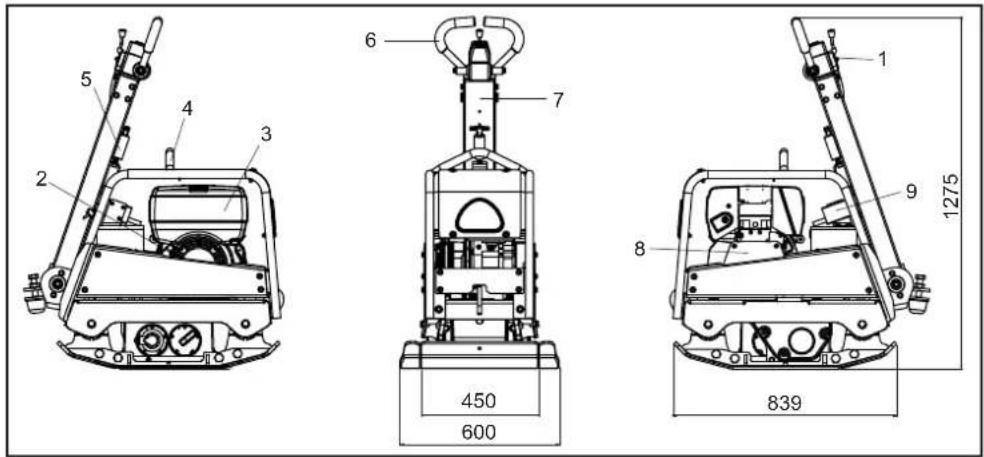

Beskrivelse af maskinen

1 2 3 4 5 6 7 8 9 1275 450 600 839

1. Gashåndtag.
2. Rekylstarthåndtag.
3. Brændstoftank.
4. Løftepunkt.
5. Håndtagsudlöser.
6. Frem-/bak-styrehändtag.
7. Hovedhåndtag.
8. Remskærm.
9. nøglen opståen

Tekniske Data

Model 45/60
Motor - Honda GX270 Benzin (Hp)	9
Motor - Hatz 1B30 Diesel (Hp)	6.3
Vægt - Honda GX270 Benzin (Kg)	275
Vægt - Hatz 1B30 Diesel (Kg)	291
Vægt - Hatz 1B30 E/S Diesel (Kg)	303
Motorens Omdrejninger pr.minut - Honda 3600
Motorens Omdrejninger pr.minut - Hatz 3000
Centrifugalkraft (kN) 45
Frekvens (Hz) 70
Maksimal kørehastighed (m/min)	>
Lydeffekt (dB(A)) 108

Miljø

Anvisninger for beskyttelse af miljøet.

Maskinen indeholder værdifulde materialer. Tag den kasserede maskine og dens tilbehør til den relevante genbrugsstation.

Komponent	Materiale
Håndtag	Stål
Frontdæksel	HDPE
Hovedstel	Stål
Bundplade	Stål
Håndtag Polyurethanskum
Motor	Aluminium
Fleksible monterings Stål og gummi
Diverse dele Stål og aluminium

Grunde til komprimering

Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bitumineret afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller flere problemer.

1. Når der kører trafik hen over overfladen på et ukomprimeret område, trykkes materialet sammen. Dette fører til nedsynkning af den øverste overflade, når materialet fylde hulrummene.
2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke.
3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og fører normalt til, at det bliver nødvendigt at undermure.

Komprimering øger materialets tæthed og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand.

Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformation. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af pladevibratoren, bedes du venligst spørge din supervisor eller Altrad Belle til råds.

FORSIGTIG

Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer.

• Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten FÅ nogen til at HJÆLPE dig eller bruge egnet løfteudstyr.
• Afspær arbejdsområdet og hold medlemmer af offentligheden og uautoriseret personale i sikker afstand.
• Brugeren skal altid bruge personligt beskyttelsesudstyr, när denne maskine anvendes (se 'Sundhed & sikkerhed').
• Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.
• AFBRYD altid motoren, før maskinen transporteres, flyttes rundt på arbejdsstedet eller serviceefterses.
• Motoren bliver meget varm under brug, så lad den køle af, før du rører ved den. Lad aldrig motoren gå uden opsyn.
• Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet repareret eller udskiftet.
• Du må ikke arbejde med pladevibratoren, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer.

Brændstofsikkerhed.

FORSIGTIG

Brændstof er brandfarligt. Det kan forårsage kvæstelser og ejendomsskade. Afbryd motoren, sluk al åben ild og ryg ikke, mens brændstoftanken fyldes. Tør altid spildt brændstof op.

• Inden der fyldes brændstof på, skal motoren afbrydes og have lov til at køle af.
  • RYG IKKE og undgå åben ild på stedet, när der fyldes brændstof på.
• Spildt brændstof skal omgående gøres sikkert ved at komme sand på det. Hvis du spilder brændstof på tøjet, skal du tage noget andet tøj på.
• Opbevar brændstof i en godkendt, specialfremstillet beholder og ikke i nærheden af varme- og antændelseskilder.

Sundhed og sikkerhed

Vibration

En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Altrad Belles RPC udvalg er blevet specielt konstrueret til at reducere hånd/armvibrationsniveauer. Der henvises til specifikationerne & de tekniske data for vibrationsniveauer og anvendelsestider (anbefalet maksimal daglig eksponeringstid). Overskrid IKKE de maksimale anvendelsestider.

Personligt beskyttelsesudstyr

Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser. Brug tøj, der er egnet til det arbejde, som skal udføres. Bind langt hår op og fjern evt. smykker, som kan komme ind i maskinens bevægelige dele. Beskyt altid huden mod kontakt med beton.

Støv

Komprimeringsprocessen vil undertiden producere støv, som kan være sundhedsfarligt. Brug altid en maske, som er egnet til den type støv, som produceres.

Brændstof

Indtag ikke brændstof, indånd ikke brændstofdampe og undgå kontakt med huden. Vask omgående brændstofsprojt af. Hvis du får brændstof i øjnene, skyl med store mængder vand og søg lægehjælp snarest muligt.

ADVARSEL

De udstødningsdampe, som produceres af denne maskine, er meget giftige og kan være livsfarlige!

Udstødningsdampe

Brug ikke pladevibratoren indendørs eller på et indelukket sted. Sørg for, at arbejdsområdet har tilstrækkelig udluftning.

Kontroleftersyn før start

Inspektion før start

Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må maskinen ikke anvendes, før fejlen er udbedret.

1. Undersøg grundigt maskinen for tegn på beskadigelse. Kontrollér, at alle komponenterne er der og sidder godt fast. Vær særlig opmærksom på remskærmen.
2. Kontrollér motorolie- og hydraulikoliestanden og efterfyld efter behov.
3. Kontrollér motorens brændstofstand og efterfyld efter behov.
4. Kontrollér, om der er nogen utætheder i brændstof-, olie- og hydrauliksystemet.

1. Luk op for brændstofhanen ved at føre armen (ON/OFF) helt til højre.
2. Hvis motoren startes, når den er kold, aktiveres chokeren ved at føre chokerarmen helt til venstre. Hvis en varm motor startes igen, er det som regel ikke nødvendigt at bruge choker. Hvis motoren dog er kølet en smule, kan det være nødvendigt at bruge lidt choker.
3. Drej motorens ON-/OFF-kontakt med uret til 'I'
4. Indstil gashåndtaget på tomgang ved at føre gashåndtaget helt til højre. Start ikke motoren på fuld gas, da maskinen vil begynde at vibrere, så snart motoren starter.
5. Tag godt fat i styrehåndtaget med den ene hånd og i rekylstarthåndtaget med den anden. Træk i rekylstarteren, indtil der mærkes motormodstand, og lad så starteren returnere.
6. Pas på ikke at trække startsnoren helt ud; træk rask til i starchåndtaget.
7. Gentag, indtil motoren tænder.
8. Når motoren tænder, føres chokerarmen gradvist til OFF ved at føre den til højre.
9. Hvis motoren ikke tænder efter flere forsøg, så følg fejlfindingsvejledningen.
10. Motoren standses ved at sætte gashåndtaget på tomgang og dreje motorens ON-/OFF-kontakt mod uret til '0'.
11. Luk for brændstofhanen.

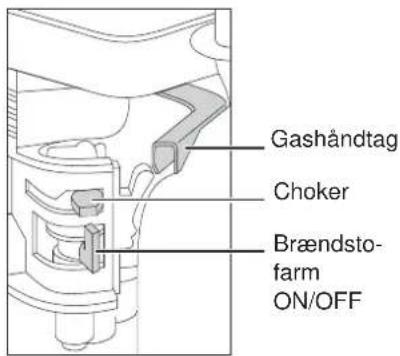

Gashåndtag Choker Brændsto- farm ON/OFF

Hatz dieselmotor

1. Luk op for brændstoffet ved at føre brændstofarmen (ON/OFF) helt til højre.
2. Indstil motorhastighedsreguleringen på start.
3. Tag godt fat i styrehåndtaget med den ene hånd og i rekylstarthåndtaget med den anden. Træk i håndtaget, indtil der føles motormodstand, og lad så starteren returnere.
4. Pas på ikke at trække startsnoren helt ud; træk rask til i starchåndtaget med begge hænder.
5. Gentag denne procedure, indtil motoren tænder.
6. Hvis motoren ikke tænder efter flere forsøg, så følg fejlfindingsvejledningen.
7. Motoren standses ved at sætte gashåndtaget på tomgang og derefter trykke på den røde stopknap og holde den inde, indtil motoren standser.

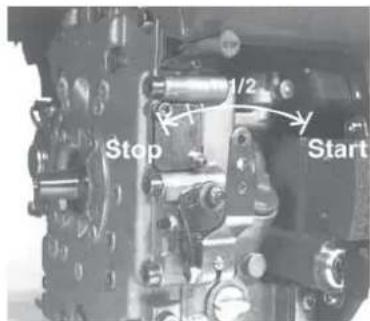

Stop 1/2 Start

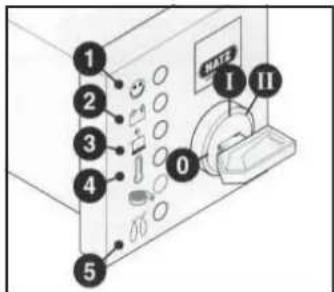

Hatz dieselmotor (elektrisk start)

1. Med dekompressionshåndtaget i position '0' sæt nøglen i og drej den til position 'l' (Kontrollamperne for batteriopladning og olietryk lyser)
2. Drej startnøglen til position 'II'
3. Slip startnøglen, så snart motoren går. Nøglen bør vende tilbage til position 'I' af sig selv og forblive i denne position under drift. Kontrollamperne for batteriopladning og olietryk bør gå ud umiddelbart efter start. Indikatorlampen '1' lyser, när motoren er i drift.
4. Hvis der lader til at være noget galt, skal motoren omgående standses og fejlen udbedres. (Se Fejlfindingsvejledningen)
5. Motortemperaturdisplayet '4' (ekstraudstyr) lyser, hvis temperaturen ved topstykket er for høj. Afbryd motoren og find årsagen til problemet.

Den elektriske startmotor må aldrig aktiveres, mens motoren går eller kører i tomgang til stillestående. Der er en risiko for at ødelægge startdrevet eller startkransens tænder.

Stands aldrig motoren ved at flytte dekompressionshåndtaget. Under pauser i arbejdsperioden er slut, skal starchåndtaget og startnøglen opbevares på et sikkert sted, uden for uvedkommendes rækkevidde.

arbejde

1. Drej altid startnøglen tilbage til position '0', før motoren startes igen. Gentagelseslåsen forhindrer startmotoren i at blive tilkoblet og muligvis beskadiget, mens motoren stadig går.
2. Sæt hastighedsreguleringshåndtaget på '1' og så tilbage i STOP-position.
3. På motorer, hvor de lavere motorhastigheder ikke er tilgængelige, føres hastighedsreguleringshåndtaget '1' tilbage og derefter sættes stophåndtaget '2' i STOP-retning. Hold det dér, indtil motoren er standset.
4. Slip stophåndtaget '2', når motoren er standset og sørg for at håndtaget vender tilbage til sin normale position. (Kontrollamperne for batteriopladning og olietryk lyser)
5. Drej nøglen til position 0 og træk den ud. Lamperne bør så gå ud.

- Tag maskinen hen på det sted, hvor den skal bruges.

Hvor det er nødvendigt at bruge løfteudstyr til at placere maskinen, skal du sørge for, at løfteudstyret har en arbejdsbelastningsgrænse, som er tilstrækkelig til maskinens vægt (se afsnittet om 'Tekniske data' eller maskinens mærkeplade). Fastgør egnede kæder eller stropper, men KUN til løftepunktet ovenpå maskinen.

- Når du har udført kontroleftersynene i afsnittet 'Før start', kan du starte motoren.

Altrad Belles 'RPC' udvalg af pladevibratorer er udstyret med en centrifugalkobling, som gør det muligt for motoren at gå i tomgang uden at drive gearkassen.

Efterhånden som motorhastigheden stiger, tilkobles koblingen og driver gearkassen. For korrekt brug skal motorhastigheden indstilles på maksimum.

- Sæt gashåndtaget på maksimum og brug styrehåndtaget til at vælge retning og til at styre og dreje vibratoren.

Styrehåndtaget er konstrueret således, at hvis brugeren af en eller anden grund giver slip, när bak er valgt, vender håndtaget automatisk til fremadgående funktion.

Dette er en vigtig sikkerhedsfunktion på maskinen.

Under normal brug skulle det ikke være nødvendigt for dig at skubbe vibratoren, men du kan bare lade den køre i dens eget tempo.

Kørehastigheden afhænger af tilstanden af den overflade, som skal komprimeres.

Der skal udvises forsigtighed, när maskinen anvendes i bak. Sørg for, at der ikke er nogen hindringer eller ting, du kan falde over, när maskinen arbejder i bak.

Hvis den overflade, som skal komprimeres, er på en skråning, skal der udvises stor forsigtighed med at styre maskinens køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt. Arbejd op og ned ad en skråning, ikke på tværs.

- Før vibratoren hen over overfladen i et bestemt mønster, indtil den ønskede komprimering er opnået.

Hvor der findes et antal forskellige lag, som skal komprimeres oven op hinanden, skal hvert lag komprimeres for sig.

- ∅nsker du at få vibratoren til at holde op med at vibrere, skal gashåndtaget sættes på tomgang. Motoren standses ved at henvise til den relevante procedure for start / standsning.

Fejlfindingsvejledning

Problem	Årsag	Afhjælpning
Motor kan ikke starte. Intet brændstof. Luk op for brændstofhanen.
		Fyld brændstofta
Motoren er afbrudt. Tænd for motoren.
Tændrøret er snavset. Rens tændrøret og genindstil		tændrørsafstanden.
Motoren er kold. Luk chokeren.
Motoren er overfyldt. Honda: åbn chokeren, luk helt op for gassen og træk i rekylstarteren, indtil motoren tænder.
Hatz: sæt hastighedsreguleringen på stop, træk 5 gange i rekylstarteren og gentag så startproceduren.
Motor kan stadig ikke starte.	Større fejl. Kontakt forhandleren eller Altrad Belle. Maski-
nen kan ikke bevæge sig.	Motorhastigheden er for langsom.	Indstil motorhastighedsreguleringen på hurtig.
	Drivremmen er løs. Justér remspændingen.
	Luftfilteret er blokeret.	Rens eller udskift luftfilteret.
Koblingen er slidt eller beskadiget.	Reparér eller udskift efter behov.
Drevsvigt.	Kontakt forhandleren eller Altrad Belle.
Gearkassesvigt.	Kontakt forhandleren eller Altrad Belle.
Den fremadgående hastighed er for langsom.	Der er for meget olie i hydraulikhovedet.	Tap noget af olien af.
	Reguleringssystemet er justeret forkert.	Kontakt forhandleren eller Altrad Belle.
Den tilbagegående hastighed er for langsom.	Der er ikke nok olie i hydraulikhovedet.	Fyld systemet og udluft det.
	Der er luft i reguleringssystemet.	Udluft reguleringssystemet.
Reguleringssystemet er justeret forkert.	Kontakt forhandleren eller Altrad Belle.
Tab af hydraulikolie.	Utætte forbindelser.	Gør forbindelserne tætte.
Defekt hydraulikslange.	Udskift slangen.
Defekt stempelpakning i gearkasse	Kontakt forhandleren eller Altrad Belle.
Maskinen fungerer ujævnt.	Stødmonteringerne er beskadigede.	Udskift alle fire monteringer.

Service & vedligeholdelse

Altrad Belles 'RPC' udvalg af reversible pladevibratorer er konstrueret til at give mange års problemfri brug. Det er dog vigtigt, at den simple, regelmæssige vedligeholdelse, som er beskrevet i dette afsnit, udføres. Det anbefales, at en autoriseret Altrad Belle forhandler udfører alle større vedligeholdelseseftersyn og reparationer. Brug altid originale Altrad Belle reservedele; brugen af ikke-originale dele kan ugyldiggøre garantien.

Før der udføres vedligeholdelse på maskinen, skal motoren afbrydes. Hvis der arbejdes på en dieselmotor, skal du sørge for, at stopkontakten står på stop.

Stil altid maskinen på et vandret underlag for at sikre, at væskestandene aflæses korrekt. Brug kun de anbefalede olietyper (se skemaet på følgende side).

Tilkørselsperiode

Når maskinen først anvendes fra ny, skal motorolien skiftes efter den første tilkørselsperiode (se nærmere oplysninger i motorfabrikantens instruktionsbog). Remspændingen skal kontrolleres efter 4 timers brug.

Drivrem

Afmontér remskærmen og kontrollér så remspændingen ved at trykke lidt ned med fingeren på remmens overside i nærheden af midtpunktet mellem motordriv- og gearkasseremskiven. Remmen skal kunne trykkes ca. 10 til 15 mm ned. Hvis det er nødvendigt at justere remspændingen, skal sætskruen på remspændingsanordningen løsnes og skubbes til højre. Efter indstillingen strammes sætskruen igen og remspændingen kontrolleres en gang til. Sæt til sidst remskærmen på igen. Sørg for, at den monteres korrekt og sidder godt fast.

Rutinemæssig vedligeholdelse Hver 8 Første måned 150h		250h 500h	Timer		/
Motorolie	Kontrollér oliestand			√
	Skift		√		√
Luftfilter	Check standen / Skift		√
	Skift ud efter behov / Hver 12 Timer
Gearkasseolie	Skift					√
Drivrem	Spænding		√		√

Olie- / brændstoftype & mængde - tændrørstype

	Olietype	Mængde (Liter)	Brændstoftype	Kapacitet (Liter)	Tændrørstype	Elektrode-afstand (mm)
Benzin-Motor Honda GX270	S.A.E. 10W 30	0.6	Blyfri Benzin	3.6	BM6ES of BPR6ES	0.6 - 0.7
Benzin-Motor Hatz 1B30	S.A.E. 10W 30	0.9	Diesel (BS2869)	Se Håndbogen	Ikke Relevant	Ikke Relevant

Olietype & -mængde

Komponent	Olietype	Honda GX270	Hatz 1B30
Gearkasse	S.A.E. 75W-90	1.2 Liter	1.2 Liter
Hydrauliksystem	Shell Tellus 32	0.2 Liter	0.2 Liter
	Fuchs Renolin MR520	0.2 Liter	0.2 Liter

FORSIGTIG

MENS MASKINEN GÅR UNDER DENNE PROCEDURE, TILRÅDES DET AT ANBRINGE MASKINEN PÅ EN GUMMIMÄTTE ELLER LIGNENDE FOR AT ABSORBERE EN DEL AF VIBRATIONEN.

Udluftning af det hydrauliske system

1. Maskinen skal være i stillestående position og stå på et jævnt, vandret underlag.
2. Tag påfyldningsdækslet af og fyld kontrolpumpehovedet med olie. Stop, så snart olien står op til den maksimale niveauindikator, som findes inde i hovedet.
3. Pump langsomt med kontrolhåndtaget fra positionen 'Fremad bevægelse' til 'Bagud bevægelse', indtil olieniveauet falder.
4. Efterfyld kontrolpumpehovedet op til det maksimale niveau. Fortsæt med at pumpe med håndtaget, indtil der mærkes modstand og håndtaget låses i positionen 'Bagud bevægelse'.
5. Igen, efterfyld kontrolpumpehovedet til det maksimale niveau.
6. Sæt påfyldningsproppen i igen og afprøv maskinen.

Samling af pumpen

1. Rengør omhyggeligt huset indvendigt med trykluft. Kontrollér for ridser på glideboringerne til O-ringene, så der ikke er nogen skarpe kanter.
2. Tryk bøsningen ind i huset.
3. Smør læbepakningen med hydraulikolie og lad den glide på tandstangen (den åbne side skal vende væk fra tandstangen).
4. Smør tandstangen med hydraulikolie og lad den glide ind i huset, indtil læbepakningen sidder i rillen. Sørg for, at tænderne er i den rigtige position. Når læbepakningen sidder i rillen, repræsenterer dette den fremadgående bevægelse.

FORSIGTIG

I bak går styrehåndtagene parallelt med huset i brugerens retning.

1. Når tandhjulet (uden O-ringe) er smurt, sættes det ind i huset og tandstangen. Kontrollér tandstangens bevægelse fra frem til bak. (Se FORSIGTIG).
   6 Tag tandhjulet ud og montér de to O-ringe. Sørg for, at de ikke er beskadigede.
2. Smør tandhjulet og O-ringene med hydraulikolie og sæt dem omhyggeligt ind i huset. Kontrollér, at tandstangen er i den rigtige position; det er lettest at gøre dette i den tilbagegående bevægelse.
3. Montér mellemlæg og holdering. Det kan være nødvendigt at skubbe tandhjulet fra den modsatte side for at få delene samlet.
4. Placér huset på påfyldningssiden og montér O-ringene på den nederste flade. Det anbefales at bruge LOCTITE 518 tætningsmiddel.
5. Saml hydraulikforbindelsen og Dowty-skiven ved hjælp af LOCTITE 243.
6. Montér beslaget og fastgør det med 4 skruer og skiver ved hjælp af LOCTITE 243.
7. Montér løst propskruen og skiven, men STRAM IKKE FOR MEGET.

Garanti

Den nye Altrad Belle 'RPC' pladevibrator er garanteret til den oprindelige køber i en periode på ét år (12 måneder) fra den oprindelige købsdato. Altrad Belles garanti gælder design-, materiale- og fabrikationsfejl.

Følgende er ikke omfattet af Altrad Belles garanti:

1. Skader forårsaget ved forkert brug, misbrug, tab eller anden lignende skade forårsaget af eller som følge af manglende overholdelse af samlings-, betjenings- eller brugervedligeholdelsesanvisningerne.
2. Ændringer, tilføjelser eller reparationer, udført af andre personer end Altrad Belle eller deres autoriserede forhandlere.
3. Transport- eller forsendelsesomkostninger til og fra Altrad Belle eller deres autoriserede forhandlere ved reparation eller vurdering i forbindelse med garantikrav på en maskine.
4. Materialer og/eller arbejdsløn til at forny, reparere eller udskifte komponenter pga. normal slitage.

Følgende komponenter er ikke omfattet af garantien.

• Drivrem/me
• Motorluftfilter
  • Motortændrør

Altrad Belle og/eller deres autoriserede forhandlere, direktører, medarbejdere eller forsikringsselskaber kan ikke holdes ansvarlige for følgeskader eller andre skader, tab eller udgifter i forbindelse med eller på grund af eller manglende evne til at anvende maskinen til noget formål.

Garantikrav

Alle garantikrav skal i første instans anmeldes til Altrad Belle, enten pr. telefon, fax, e-mail eller brev.

Garantikrav skal anmeldes til:

Direktiver med hensyn til betegnelsene

Du burde ikke være nødt til å dytte vibroplaten under normal drift, men la den gå i egen fart.

Garantien dekker ikke følgende deler:

• Drivreim/reimer
• Motorens luftfilter
  • Motorens tennplugg.
