KÄYTTÖOHJE BELLE RPC 4560 Lescha

VAROITUS! Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta. VAARA Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja9$50,67$.$$(77b2/(77(<00b57b1<72+-((7 VAROITUS Sisältö

$OWUDG%HOOHSLGlWWllLWVHOOllQRLNHXGHQPXXWWDDODLWWHHQWHNQLVLlRPLQDLVXXNVLDLOPRLWWDPDWWDVLLWlHWXNlWHHQHLNlNDQQDRLNHXGHOOLVWDYDVWXXWDPDKGROOLVLVWDPXXWRNVLVWD OPETELKAA käyttämään ohjainlaitteita ja huoltamaan laitetta turvallisesti. HUOMIO! Ennen kuin käynnistätte laitteen, varmistakaa, että osaatte pysäyttää laitteen mahdollisessa ongelmatilanteessa. Turvallisuutenne kannalta on tärkeää, että käytätte AINA vaadittuja suojaimia. Jos teillä on laitteen turvallisesta käytöstä tai huollosta KYSYTTÄVÄÄ, KÄÄNTYKÄÄ TYÖNJOHDON TAI Altrad BelleIN (ISO-BRITANNIA) EDUSTAJAN PUOLEEN: Puhelin [phone]

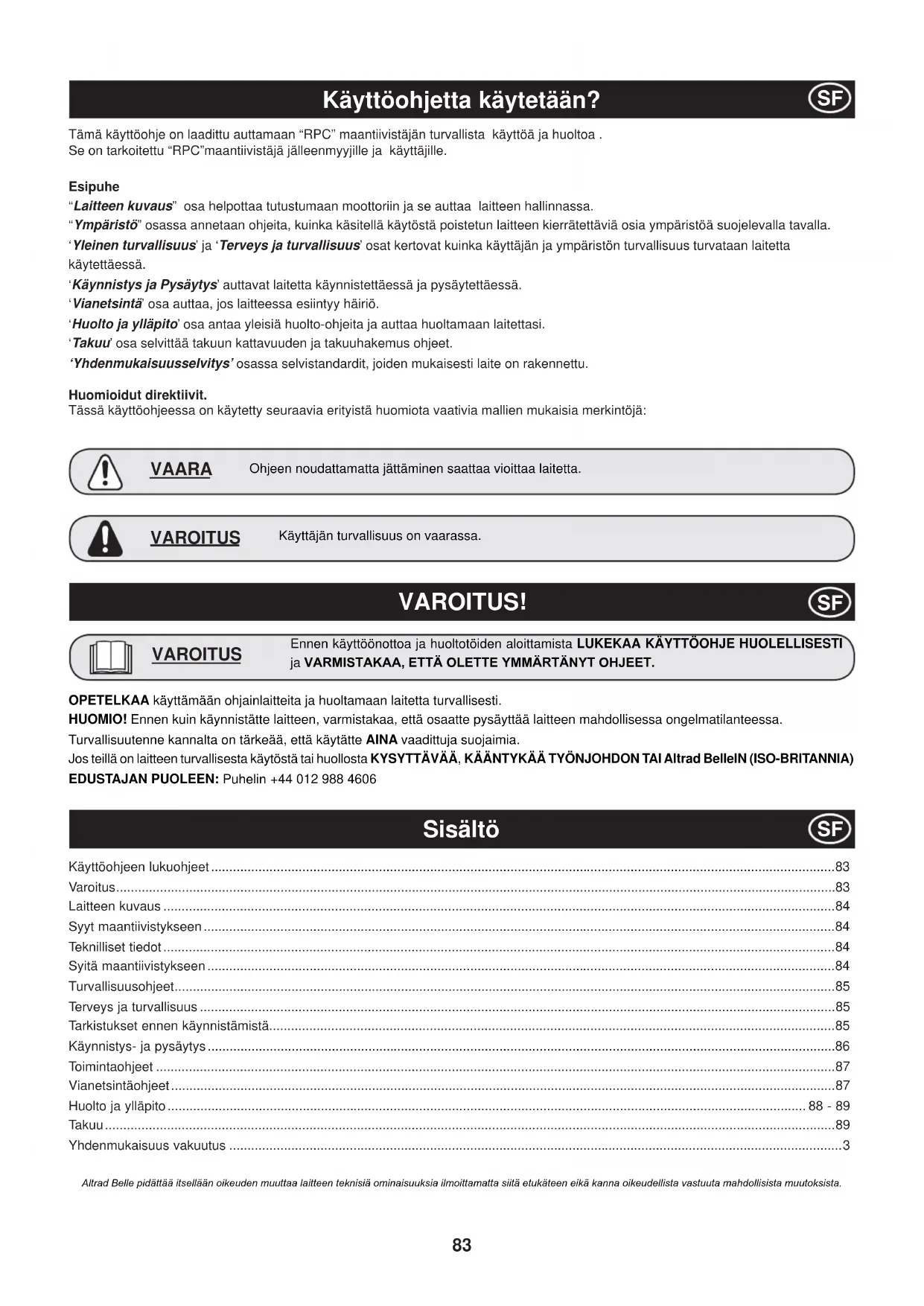

• Tämä käyttöohje on laadittu auttamaan “RPC” maantiivistäjän turvallista käyttöä ja huoltoa . Se on tarkoitettu “RPC”maantiivistäjä jälleenmyyjille ja käyttäjille. Esipuhe “Laitteen kuvaus” osa helpottaa tutustumaan moottoriin ja se auttaa laitteen hallinnassa. “Ympäristö” osassa annetaan ohjeita, kuinka käsitellä käytöstä poistetun laitteen kierrätettäviä osia ympäristöä suojelevalla tavalla. ‘Yleinen turvallisuus’ ja ‘Terveys ja turvallisuus’ osat kertovat kuinka käyttäjän ja ympäristön turvallisuus turvataan laitetta käytettäessä. ‘Käynnistys ja Pysäytys’ auttavat laitetta käynnistettäessä ja pysäytettäessä. ‘Vianetsintä’ osa auttaa, jos laitteessa esiintyy häiriö. ‘Huolto ja ylläpito’ osa antaa yleisiä huolto-ohjeita ja auttaa huoltamaan laitettasi. ‘Takuu’ osa selvittää takuun kattavuuden ja takuuhakemus ohjeet. ‘Yhdenmukaisuusselvitys’ osassa selvistandardit, joiden mukaisesti laite on rakennettu. Huomioidut direktiivit. Tässä käyttöohjeessa on käytetty seuraavia erityistä huomiota vaativia mallien mukaisia merkintöjä: Käyttöohjeen lukuohjeet p. 83
• Varoitus p. 83
• Laitteen kuvaus p. 84
• Syyt maantiivistykseen p. 84
• Teknilliset tiedot p. 84
• Syitä maantiivistykseen p. 84
• Turvallisuusohjeet p. 85
• Terveys ja turvallisuus p. 85
• Tarkistukset ennen käynnistämistä p. 85
• Käynnistys- ja pysäytys p. 86
• Toimintaohjeet p. 87
• Vianetsintäohjeet p. 87
• Huolto ja ylläpito p. 88
• - 89 Takuu p. 89

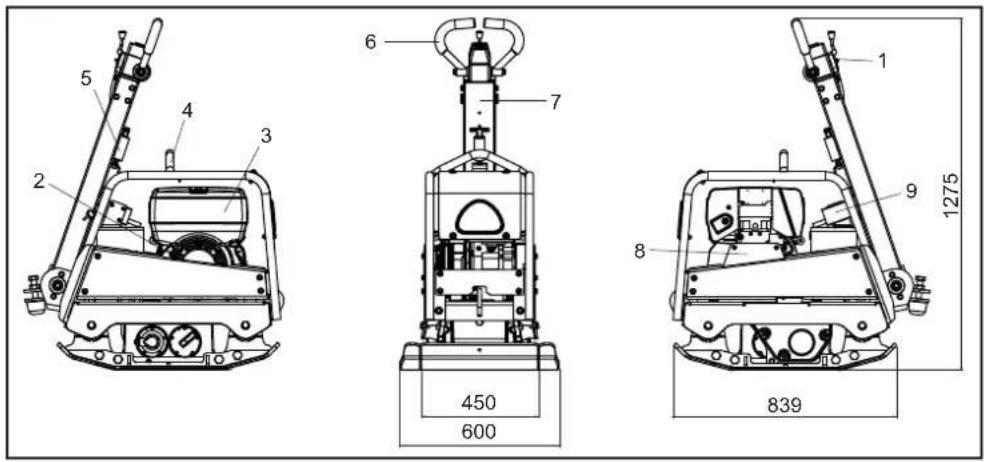

• Yhdenmukaisuus vakuutus VAROITUS Käyttäjän turvallisuus on vaarassa.84 Ympäristö Tekniset tiedot Laitteen kuvaus p. 3

3. Polttoainesäiliö.

5. Ohjaustangon vapautin vipu.

6. Eteenpäin/Taaksepäin ohjaintanko.

9. Syttyminen avain alku

Turvallinen käytöstäpoisto. Ympäristönsuojeluohjeet. Laite sisältää arvokasta materiaalia. Vie käytöstä poistettu laite ja tarvikkeet asianmukaiseen kierrätyslaitokseen.

Syitä maantiivistykseen

Maaperä, jota on muokattu tai jossa on uusi täyte, pohja tai asfaltti sisältävät huokosia tai onteloita. Jos niitä ei tiivistetä, niin seurauksena on yksi tai useampia ongelmia. 1. Kun liikenne ylittää tiivistämättömän pinnan, materiaali tiivistyy. Se johtaa pinnan vajoamiseen, koska massa täyttää huokoset.

2. Samanlainen tilanne syntyy, kun tiivistämättömällä pinnalla on paikallaanpysyvä kuorma. Kuorma vajoaa (esimerkiksi

3. Huokoinen materiaali on herkkää veden suotautumiselle, joka johtaa eroosioon. Kosteus saattaa aiheuttaa maaperän

laajenemisen jäätyessä tai kutistumisen sen kuivuessa. Laajeneminen ja kutistuminen ovat suurimpia syitä rakennusten perustusten vaurioitumiseen ja se vaatii yleensä perustusten tukemista. Tiivistäminen lisää materiaalin tiiveyttä ja kasvattaa sen kuormankantokykyä. Se vähentää kosteuden aiheuttamaa huokoisuutta ja siten pienentää vajoamisriskiä, laajenemista ja kutistumista. Osa Materiaali Ohjauskahva Teräs Suojakuori edessä HDPE Laitteen runko Teräs Pohjalevy Teräs Kädensijat PU muovi Moottori Alumiini Joustokiinnikkeet Teräs ja kumi Muut osat Teräs ja alumiini

Malli 45/60 Moottori - Honda GX270 Bensiini (Hp) 9 Moottori - Hatz 1B30 Diesel (Hp) 6.3 Paino - Honda GX270 Bensiini (Kg) 275 Paino - Hatz 1B30 Diesel (Kg) 291 Paino - Hatz 1B30 E/S Diesel (Kg) 303 Moottorin RPM - Honda 3600 Moottorin RPM - Hatz 3000 Keskipakovoima (kN) 45 Taajuus (Hz) 70 Suurin kulkunopeus (m/min) > 24 Äänen voimakkuus (dB(A)) 10885 Turvallisuusohjeet

Oman ja lähellä oleskelevien turvallisuuden takia lue nämä ohjeet ja varmista, että ymmärrät oheiset turvallisuusohjeet. Käyttjän vel- vollisuus on varmistaa, että hän ymmärtää kuinka tätä laitetta käytetään turvallisesti. Jos olet epävarma “RPC” maantiivistäjän turval- lisesta ja oikeasta käyttötavasta, niin kysy esimieheltäsi, Several Oy:stä tai Altrad Belleista lisätietoja. Polttoaine Turvallisuus. (QQHQNXLQOLVllWSROWWRDLQHWWDVDPPXWDPRRWWRULMDDQQDVHQMllKW\l (QQHQSROWWRDLQHHQWl\WW|lb/b783$.2,WDLVDOOLDYRWXOWDOlKLVW|OOl 5RLVNXQXWSROWWRDLQHWl\W\\SRLVWDDWXUYDOOLVHVWLYlOLWW|PlVWLKLHNDQDYXOOD-RVSROWWRDLQHWWDRQURLVNXQXWYDDWWHLOOHVLQLLQYDLKGDQH 6lLO\WlSROWWRDLQHK\YlNV\W\VVlVLWlYDUWHQWHKG\VVlDVWLDVVDSRLVVDNXXPXXGHVWDMDNLSLQlOlKWHLVWl 7lPlODLWHRQUDVNDVVLWlHLVDDQRVWDD\NVLQ+$1.,$38$WDLNl\WlVRSLYDDQRVWRODLWHWWD 0HUNLWVHW\|VNHQWHO\DOXHMDKXROHKGLHWWl\OHLV|MDDVLDDQNXXOXPDWWRPDWKHQNLO|WRYDWWXUYDOOLVHQPDWNDQSllVVl /DLWWHHQNl\WWlMlQRQSXNHXGXWWDYDKHQNLO|NRKWDLVLLQWXUYDYDUXVWHLVLLQDLQDNXQODLWHWWDNl\WHWllQNV7HUYH\VMD7XUYDOOLVXXV 9DUPLVWXHQQHQODLWWHHQ.b<11,67b0,67bHWWlKlWlWLODQWHHVVDWLHGlWNXLQNDODLWH6$0087(7$$1 6$0087$ODLWHDLQDHQQHQNXOMHWXVWDHQQHQOLLNXWWHOXDW\|PDDOODWDLHQQHQVHQKXROWDPLVWD .l\W|QDLNDQDODLWHNXXPHQHHDQQDPRRWWRULQMllKW\lHQQHQNXLQNRVNHWVLLKHQ Älä milloinkaan jätä moottoria käyntiin ja ilman huomiota. bOlSRLVWDVXRMDODLWHWWDWDLNl\WlPDDQWLLYLVWlMllLOPDQVXRMDODLWHWWDQHRYDWNl\WWlMlQVXRMDQD7DUNLVWDMDWNXYDVWLVXRMDODLWWHHWMD niiden kunto, jos havaitset niiden vaurioituneen tai puuttuvan, niin ÄLÄ KÄYTÄ MAANTIIVISTÄJÄÄ ennenkuin suoja on korjattu tai- asetettu paikoilleen. bOlNl\WlPDDQWLLYLVWlMllMRVROHWVDLUDVWXQQHWYlV\P\VWlWDLMRVROHWDONRKROLQWDLKXXPHLGHQYDLNXWXNVHQDODLQHQ Asiaankuulumaton huolto tai käyttö saattavat aiheuttaa vaaran. Lue ja huolehdi, että ymmärrät ennen- kuin suoritat mitään huolto tai korjaustoimenpidettä. VAARA Polttoaine on herkästi syttyvää. Se saattaa aiheuttaa vammoja tai esinevahinkoja. Sammuta moottori, poista avotuliextinguish älä tupakoi täyttäessäsi polttoainesäiliötä. Kuivaa välittömästi polttoaineroiskeet. VAARA Terveys ja Turvallisuus

Tärinä Osa maantiivistäjän tärinästä välittyy kädensijan kautta käyttäjän käsiin. Värinätason vähentämiseksi Altrad Belle on kiinnittänyt erityistä huomiota “RPC” maantiivistäjien kädensijojen muotoiluun. Tarkista suositusarvoista ja teknisistä tiedoista tärinäarvot ja laitteen Nl\WW|DMDWVXRVLWHOOXWHQLPPlLVNl\WW|DMDWb/b</,7bVXRVLWHOWXMDNl\WW|DLNRMD Henkilökohtaiaset suojavarusteet Laitetta käytettäessä on käytettävä asianmukaisia henkilökohtaisia suojavälineitä, esim. suojalaseja, käsineitä, kuulosuojaimia, pöly- suojaa, teräskärjellä varustettuja turvajalkineitakenkiä. Pukeudu työhön soveltuvaan vaatetukseen . Tie back long hair and remove any jewellery which may catch in the equipment’s moving partsSido pitkät hiukset ja poista korut, jotka saattavat tarttua laitteen liikkuviin osiin. Suojaa aina iho betonin kosketukselta. Pöly Tiivistystyö aiheuttaa usein pölyä, joka saatta olla vahingollista terveydellesi. Käytä syntyvälle pölylle soveltuvaa suojaa. Polttoaine Älä hengitä polttoainehöyryjä ja vältä polttoaineen joutumista iholle. Pese polttoaineroiskeet välittömästi. Jos polttoainetta joutuu silmiisi, huuhtele runsaalla vesimäärällä ja hakeudu lääkärihoitoon välittömästi . Pakokaasut Älä käytä tätä maantiivistäjää sisätiloissa tai suljetussa tilassa. Varmista, että työtilassa on riittävä tuuletus. Tämän laitteen tuottamat pakokaasut ovat erittäin myrkyllisiä ja ne voivat johtaa kuolemaan! VAROITUS Tarkistukset ennen käynnistystä Tarkistustoimenpiteet ennen käynnistämistä Oheiset tarkistukset tulee tehdä aina ennen työjakson aloittamista tai joka neljän tunnin työjakson jälkeen, sen mukaan kumpi ajankoh- ta on aikaisemmin.Tarkista yksityiskohtaiset ohjeet huolto kohdasta. Jos tarkistuksessa löytyy vikaa, niin maantiivistäjää ei saa käyttää ennenkuin vika on korjattu. 1. Etsi merkkejä vioista tarkistamalla maantiivistäjä joka puolelta.Tarkista, että osat ovat paikoillaan ja kiinni. Kiinnitä erityistä huomiota moottorin ja värinälaitteen väliseen hihnasuojaan.

2. Tarkista moottoriöljyn taso ja täytä tarvittaessa.

3. Tarkista polttoainetaso ja täytä tarvittaessa.

4. Tarkista polttoaine-, öljy- ja hydrauliikkavuodot.

SF86 Honda bensiini moottori $YDDSROWWRDLQHKDQDNllQWlPlOOl$8.,.,,11,212))YLSXORSSXXQDVWLRLNHDOOH

2. Jos käynnistät kylmää moottoria, aseta rikastinvipu ON asentoon kääntämällä sitä

loppuun asti vasemmalle. Jos uudelleenkäynnistät lämmintä moottoria, niin yleensä rikastinta ei tarvita. Kuitenkin, jos moottori on hiukan jäähtynyt, niin rikastimen osittainen käyttö saattaa olla tarpeellista. .llQQlPRRWWRULQ$8.,.,,11,212))N\WNLQWlP\|WlSlLYllQ³,´DVHQWRRQ

4. Aseta kaasuvipu joutokäyntiasentoo kääntämälläå kaasuvipua loppuun asti oikealle.

Älä käynnistä moottoria täydellä kaasulla, koska maantiivistäjä alkaa väristä välittömästi moottorin käynnistyttyä.

5. Ota kiinni ohjaustangosta voimakkaasti toisella kädellä. Ota toisella kädellä luja

ote käynnistyskahvasta. Vedä, kunnes tunnet moottorin vastuksen, vapauta käynnistys kahva saattaen paikoilleen.

6. Varo, ettet vedä käynnistysnarua liian paljon ulos, nykäise käynnistyskahvasta.

7. Toista, kunnes moottori käynnistyy.

.XQPRRWWRULNl\QQLVW\\QLLQVllGlULNDVWLQYLSXDYlKLWHOOHQ32,63bb/7b2))DVHQWRRQNllQWlPlOOlVLWlRLNHDOOH

9. Jos moottori ei käynnisty usean käynnistysyrityksen jälkeen, niin seuraa vianetsintä ohjetta .

10. Jos haluat pysäyttää moottorin, niin käännä kaasuvipu joutokäyntiasentoon ja käännä moot torin ON/OFF kytkintä vastapäivään “0” asentoon.

11. Sulje polttoainehana kääntämällä hana OFF asentoon.

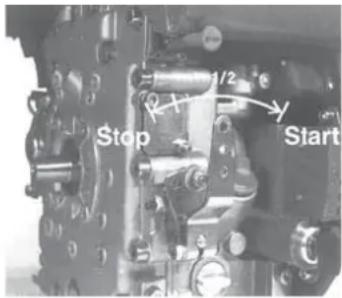

Hatz Diesel moottori

1. Avaa polttoainehana kääntämällä ON/OFF vipu loppuun asti oikealleON asentoon.

$VHWDPRRWWRULQNDDVXYLSXNl\QQLVW\V6WDUWDVHQWRRQ

3. Ota toisella kädellä tukeva ote ohjaustangosta, vedä toisella kädellä käynnistyskahvasta.

Vedä, kunnes tunnet moottorin vastuksen, anna käynnistimen palautua.

4. Huomioi, ettet vedä käynnistysnarua kokonaan ulos, nykäise käynnistintä molemmin käsin.

5. Toista toimenpide, kunnes moottori käynnistyy.

6. Jos moottori ei käynnisty useista yrityksistä huolimatta, niin etsi apua maantiivistäjän

moottorin valmistajan käyttöohjeesta.

7. Jos haluat sammuttaa moottorin, käännä kaasuvipu joutokäynti asentoon, paina sen jälkeen

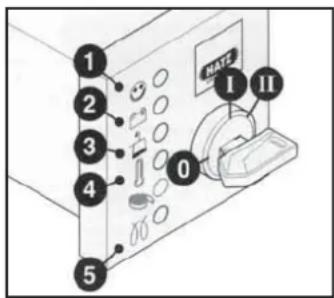

SXQDLVWDVDPPXWXVQDSSXODD6WRSMDSLGlVLWlSRKMDVVDNXQQHVPRRWWRULS\VlKW\\ Hatz Diesel moottori (sähkökäynnistys)

1. Varmista, että painevipu on asennossa “0”, laita virta-avain paikoilleen ja käännä

VHDVHQWRRQ³,´$NXQODWDXNVHQMD|OM\QSDLQHHQYDURLWXVYDORWV\WW\YlW

2. Käännä käynnistysavain asentoon “II”

3. Vapauta ote virta-avaimesta heti, kun moottori käynnistyy. Avaimen täytyy palautua “I”

asentoon itsestään ja sen tulee pysyä siinä käynnin aikana. Akun latauksen ja öljynpaineen merkkivalojen täytyy sammua välittömästi heti käynnistymisen jälkeen. Merkkivalo”1” palaa, kun moottori käy.

4. Jos jotain vikaa ilmenee, niin sammuta moottori välittömästi ja selvitä vian syy. ( Katso

9LDQHWVLQWl2KMHWWD 0RRWWRULQOlPS|WLODQYDURLWXVYDOR³´OLVlYDUXVWHV\WW\\MRVV\OLQWHULQNDQVL\OLNXXPHQHH Sammuta moottori ja selvitä vian aiheuttaja. Käynnistys ja Pysäytys

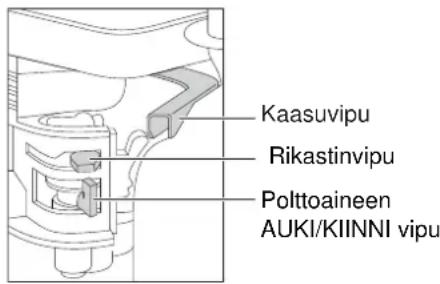

Kaasuvipu Rikastinvipu Polttoaineen AUKI/KIINNI vipu Älä käytä milloinkaan sähkökäynnistintä jos moottori on käynnissä tai kun moottori on pysähtymässä. Käynnistinmoottorin hammaspyörä tai käynnistyskehä saattavat vaurioitua. Älä milloinkaan sammuta moottoria liikuttamalla painevipua. Pidä työtaukojen aikana tai työn päätyttyä käynnistyskahva ja virta-avain turvallisessa paikassa asiattomien henkilöiden ulottumattomissa. VAARA

6. Käännä virta-avain aina ennen uudelleen käynnistämistä takaisin “0” asentoon. Lukitusasento estää käynnistinmoottorin

kytkeytymisen ja mahdollisen vaurioitumisen moottorin yhä käydessä.

7. Käännä moottorin käyntinopeusvipu “1” Stop asentoon.

8. Moottoreissa, joissa moottorin käyntinopeuden alentaminen ei ole mahdollista, niin käännä käyntinopeusvipu”1” takaisin, siirrä sitten stop vipua “2” STOP asentoon. Pidä sitä siinä asennossa kunnes moottori pysähtyy.

9. Palauta stop vipu “2” takaisin alkuperäiseen asentoon moottorin sammuttua, varmistu, että vipu palautuu normaaliin

DVHQWRRQ/DWDXNVHQMD|OM\QSDLQHHQPHUNNLYDORWV\WW\YlW

10. Käännä virta-avain 0 asentoon ja vedä se pois. Merkkivalojen pitää sammua.87

.XOMHWDPDDQWLLYLVWlMlKDOXWWXXQSDLNNDDQ Kun maantiivistäjän siirtämiseen tarvitaan nostolaite, varmista, että nostolaitteen nostokyky riittäänostamaan sen (tarkista SDLQRWHNQLVHWWLHGRWWDXOXNRVWDWDLODLWWHHQW\\SSLNLOYHVWl.LLQQLWlQRVWRRQVRYHOWXXYDNHWMXWDLQRVWROLLQDDLQRDVWDDQ maantiivistäjän nostokohtaan maantiivistäjän yläosaan. -RVROHWNl\Q\WOlSL³7DUNLVWXNVHWHQQHQNl\QQLVWlPLVWl´OLVWDQNDLNNLRVDWQLLQYRLWNl\QQLVWllPRRWWRULQ Altrad Belle “RPC” sarjan maantiivistäjät ovat varustetut keskipakokytkimellä, joka sallii moottorin joutokäynnin siten, että voima ei ole kytketty vaihdelaatikkoon. Kun pyörintänopeutta lisätään kytkeytyy voima vaihdelaatikkoon ja laite alkaa liikkua. Oikea toiminta vaatii moottorin pyörintänopeuden asettamisen suurimmilleen. $VHWDNDDVXVXXULPPLOOHHQMDNl\WlRKMDXVNDKYDDPDDQWLLYLVWlMlQRKMDDPLVHHQMDNllQWlPLVHHQ Ohjauskahva on suunniteltu siten, että jos laite kulkee taaksepäin ja käyttäjä irrottaa ottensa jostain syystä, niin kahva kääntyy automaattisesti eteenpäin asentoon. Tämä on laitteen merkittävä turvallisuustekijä. Normaalitoiminnassa sinun ei tarvitse työntää maantiivistäjää, vaan voit antaa sen kulkea itsekseen. Kulkunopeus määräytyy tiivistettävän pinnan ominaisuuksien mukaan. Maantiivistäjän käyttö taaksepäin vaatii erityistä huomiota. Varmista, ettei synny vaaraa, että esteitä ei ole kun ajat taaksepäin. Jos tiivistettävä pinta on kalteva, niin maantiivistäjän ohjaaminen vaatii erityistä huomiota. Jos on tarpeellista voit kiinnittää köyden maantiivistäjän alaosaan jakamaan tiivistäjän painoa.Kaltevalla pinnalla työskennellessäsi toimi vain ylös alas suunnassa, ei ristisuuntaan. 7\|VNHQWHOHPDDQWLLYLVWlMlOOlMlUMHVWHOPlOOLVHVWLNXQQHVKDOXWWXWLLYH\VRQVDDYXWHWWX Jos tiivistettäviä, erilaisia kerroksia on useita, niin tiivistä kukin kerros erikseen. -RVKDOXDWORSHWWDDPDDQWLLYLVWlMlQYlULQlQQLLQVllGlNDDVXYLSXMRXWRNl\QQLOOH-RVKDOXDWVDPPXWWDDPRRWWRULQQLLQWRLPL käynnistä/ pysäytä ohjeiden mukaan. Vianetsintäohje

Ongelma Syy Korjaus Moottori ei käynnisty. Polttoaine loppu. Avaa polttoainehana. Täytä polttoainetankki. Virtakatkaisin pois päältä. Käännä virta päälle. Sytytystulppa on karstainen. Puhdista ja säädä kärkiväli. Moottori on kylmä. Sulje rikastin. Moottori tulvii. Honda, avaa rikastin, käännä kaasuvipu täysille, vedä käynnistintä, kuune moottori käynnistyy. Hatz, käännä kaasuvipu pysäytysasentoon, vedä käynnistimestä 5 kertaa ja toista käynnistystoimenpide. Moottori ei käynnisty Vika vaatii selvitystä. Ota yhteyttä jälleenmyyjään tai Several Oy. Laite ei liiku. Moottorin nopeus alhainen. Lisää moottorin pyörintänopeutta. Vetohihna löysällä. Säädä hihnan kireyttä. Ilmasuodatin tukkeutunut. Puhdista tai uusi suodatin. Kulunut tai vaurioitunut kytkin. Korjaa tai uusi tarvittaessa. Kulkuvika. Ota yhteyttä Several Oy . Vaihdelaatikkovika. Ota yhteyttä Several Oy . Kulkunopeus eteen Liian paljon hydrauliikkaöljyä. Vähennä öljynmäärää. liian alhainen. Hallintalaitteen väärä säätö. Ota yhteyttä Several Oy . Peruutusnopeus Liian vähän hydrauliikkaöljyä. Täytä ja ilmaa järjestelmä. alhainen. Ilmaa valvontalaitteessa. Ilmaa valvontalaitteisto. Hallintalaitteen väärä säätö. Ota yhteyttä Several Oy . Hydrauliikka öljyvuoto Liittimet vuotavat. Tiivistä liitokset. Viallinen hydrauliikkaletku. Vaihda letku. Viallinen männän tiiviste Ota yhteyttäSeveralOy vaihdelaatikossa. Laite toimii virheelllisesti. Iskujalka vaurioitunut Uusi kaikki jalat.88 Ylläpitohuolto Joka 8. 1. kuukausi / 150 250 500 tunti 50tuntia tuntia tuntia tuntia Moottorin öljy Tarkista taso 9 Vaihda 9 9 Ilmasuodatin Tarkista kunto / Puhdista 9 Vaihdelaatikon Vaihda 9 Vetohihna Kiristys 9 9 Uusi tarvittaessa / 12 kk välein Huolto ja ylläpito

Altrad Bellein ‘RPC’ sarjan peruuttavalla levyllä varustettu 2-ajosuuntainen maantiivistäjät on suunniteltu toimimaan virheettömästi useita vuosia. On kuitenkin tärkeää, että säännölliset tässä kappaleessa mainitut ylläpitöhuollot suoritetaan. Suosittelemme, että val- tuutettu Altrad Belle jälleenmyyjä suorittaa kaikki tärkeimmät ylläpitohuollot ja korjaukset. Käytä aina alkuperäisiä Altrad Belle varaosia, muiden osien käyttö saattaa päättää laitteen takuun. Sammuta moottori ennen mihinkään ylläpitohuoltoon ryhtymistä. Jos työsks kytkin on sammutus asennossa. Aseta maantiivistäjä aina tasaiselle maalle, jotta nestepintatason tarkistus tapahtuu oikein. Käytä vain suositeltuja öljyjä (katso tauluk- NRDVHXUDDYDOODVLYXOOD Säännölliset tarkistukset Kun maantiivistäjä on uusi, niin moottoriöljy tulee vaihtaa sisäänajon jälkeen. .DWVRWDUNHPPDWRKMHHWPRRWWRULQYDOPLVWDMDQRKMHNLUMDVWD+LKQDQNLUH\VWXOHHWDUNLVWDDWXQQLQNl\W|QMlONHHQ Vetohihna Irrota hihnasuoja ja tarkista hihnan kireys painamalla yläpuolelta sormella hihnaa moottorin vetopyörän ja vaihdelaatikonhihnapyörän puolivälistä. Hihnan tulisi joustaa n. 10 - 15 mm. Jos hihna vaatii säätöä, niin löysää hihnankiristimen säätöruuvia ja liuta sitä oikealle. Kun kiristys on tehty, tarkista hihnan kireys uudelleen. Kun säätö on suoritettu kiristä säätöruuvi ja aseta hihnasuoja paikoilleen sa- malla varmistaen, että se on kunnolla paikoillaan ja varmasti kiristetty. TÄMÄN TOIMENPITEEN AIKANA OLISI SUOTAVAA KÄYTTÄÄ LAITETTA KUMIMATON TAI VASTAAVAN VÄRINÄÄ VAIMENTAVAN MATERIAALIN PÄÄLLÄ. VAARA Hydrauliikkajärjestelmän ilmaus

1. Varmista, että laite on seisonta asennossa ja tasaisella alustalla.

2. Poista täyttötulppa ja täytä ohjauspumppu öljyllä, kunnes öljyn pinta on noussut

ylärajan merkkiin asti.

3. Liikuta ohjaustankoa hitaasti etuasentoon ja taka-asentoon, kunnes öljyn pinta laskee.

4. Lisää öljyä ylärajaan asti. Jatka pumppausliikettä ohjaustangolla kunnes alkaa tuntua vastusta ja ohjaustanko lukittuu peruutus asentoon.

5. Täytä uudestaan ohjauspumppu öljyllä ylärajan merkkiin asti.

6. Kiinnitä täyttötulppa ja kokeile laitetta.

Öljytyyppi Määrä Polttoaine Määrä Sytytystulppa Tulpan kärkiväli (Litraa) Tyyppi (Litraa) Tyyppi (mm) Honda GX270 S.A.E. 10W 30 0.6 Lyijytön 3.6 BM6ES tai 0.6 - 0.7 BPR6ES Hatz 1B30 S.A.E. 10W 30 0.9 Diesel Katso N/A N/A %6 ohjekirjaa Öljy/Polttoaine tyyppi ja määrä - sytytystulppa tyyppi Öljy tyyppi ja määrä Laite Öljytyyppi Honda Hatz GX270 1B30 (Litraa) (Litraa) Vaihdelaatikko S.A.E. 75W-90 1.2 1.2 Hydraulijärjestelmä Shell Tellus 32 0.2 0.2 Fuchs Renolin MR520 0.2 0.289 Huolto ja ylläpito

Ohjauspumpun asennus 1. Puhdista runko sisäpuolelta paineilmalla huolellisesti. Tarkista o-renkaiden liukupintojen naarmut ja esiintyykö teräviä reunoja.

2. Paina hela runko-osaan.

9RLWHOHKXXOLWLLYLVWHK\GUDXOLLNND|OM\OOlMDDVHWDVHDNVHOLLQDYRLQSXROLSRLVSlLQWHOLQHHVWl 4. Voitele akseli hydrauliöljyllä ja liu’uta se runkoon, kunnes huulitiiviste on urassa, varmista, että hampaat ovat oikeassa asennossa. Kun huulitiiviste on urassa se saa aikaan eteenpäin liikkeen. 9RLWHOHKDPPDVS\|UlLOPDQ2UHQJDVWDDVHWDVHUXQNRRVDDQ7DUNLVWDDNVHOLQHWHHQWDDNVHOLLNH.DWVR+820,2 6 Ota hammaspyörä ulos ja asenna kaksi O-rengasta, varmista, että ne eivät ole vahingoittuneet. 7. Voitele hammaspyörä ja O rengas hydrauliöljyllä ja aseta se runko-osaa. Varmistu, että tanko on oikeassa asennossa se on helpointa todeta kun kahva on peruutusasennossa.

8. Asenna kiila ja säätörengas. Asentamisen helpottamiseksi voit työntää hammaspyörää toiselta puolelta.

9. Aseta täyttöpuolen kotelo ja aseta O renkaat pohjapintaa vasten. Käytä LOCTITE tiivisteainetta 518 .

10. Kiinnitä hydrauliikkaliitin ja aluslevy käyttäenLOCTITE 243.

11. Asenna kotelo ja 4 ruuvia aluslevyineen käyttäen LOCTITE 243.

12. Laita tulpparuuvi tiivisteineen paikoilleen ÄLÄ KIRISTÄ.

Peruutus liikkeen aikana ohjaustangot ovat samansuuntaisia rungon kanssa. VAARA Takuu

8XGHOOD$OWUDG%HOOH³53&´PDDQWLLYLVWlMlOOlRQDONXSHUlLVHOOHRVWDMDOOHYXRGHQWDNXXNNRVWRSlLYlVWlOXNLHQ Altrad Belle takuu kattaa suunnittelu, valmistus, raaka-aineviat. Altrad Belle takuu ei kata seuraavaa: 1. Vaurioita, joka on aiheutunut väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käyttöohjeiden tai huolto-ohjeiden virheellisen tulkinnan seurauksena.

2. Muun henkilön kuin Altrad Belle tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.

3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Altrad Belleille tai Belle Groupilta tai sen valtuuttamalta maahantuojalta tai maahantuojalle. 4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai työkuluja. Takuu ei kata seuraavia osia: 9HWRKLKQDW 0RRWWRULQLOPDQVXRGDWLQ
