KÄYTTÖOHJE BELLE PCEL 320X Lescha

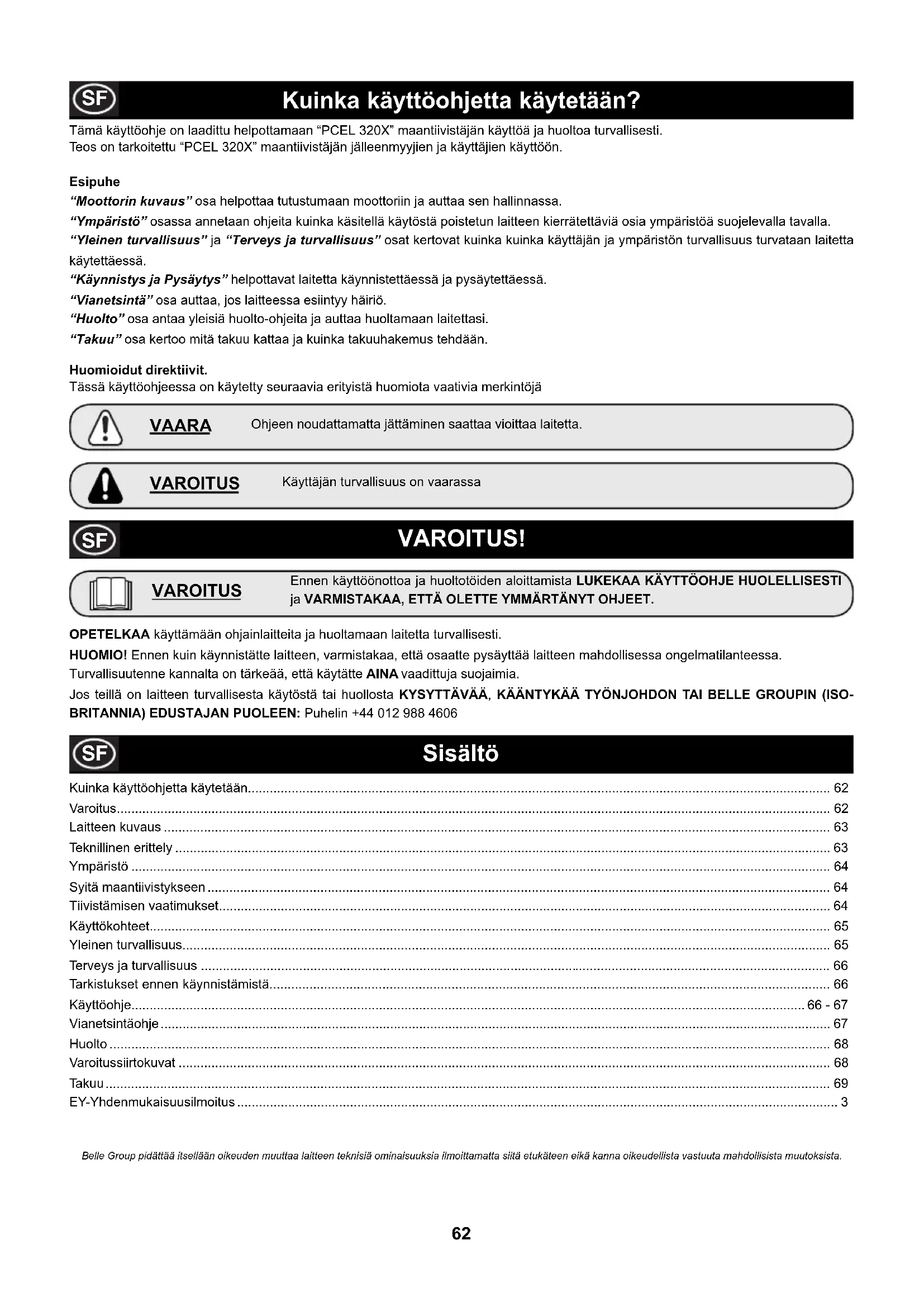

VAROITUS! Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta. VAARA Käyttäjän turvallisuus on vaarassa VAROITUS Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET. VAROITUS Sisältö

Belle Group pidättää itsellään oikeuden muuttaa laitteen teknisiä ominaisuuksia ilmoittamatta siitä etukäteen eikä kanna oikeudellista vastuuta mahdollisista muutoksista. OPETELKAA käyttämään ohjainlaitteita ja huoltamaan laitetta turvallisesti. HUOMIO! Ennen kuin käynnistätte laitteen, varmistakaa, että osaatte pysäyttää laitteen mahdollisessa ongelmatilanteessa. Turvallisuutenne kannalta on tärkeää, että käytätte AINA vaadittuja suojaimia. Jos teillä on laitteen turvallisesta käytöstä tai huollosta KYSYTTÄVÄÄ, KÄÄNTYKÄÄ TYÖNJOHDON TAI BELLE GROUPIN (ISO- BRITANNIA) EDUSTAJAN PUOLEEN: Puhelin [phone]

• Minimum level to EN500 Part 4 Laitteen kuvaus

3. Polttoaineen AUKI/KIINNI vipu

4. Moottoriöljyn täyttö/ mittatikku

7. Moottorin PÄÄLLÄ/POIS katkaisin

11. Nostokohta käsin nostettaessa

12. Nostokohta käsin

nostettaessa(poikittaistuki) Älä käytä nosturilla nostoon käsin nostettaessa käytettäviä kohtia (11. ja 12.)

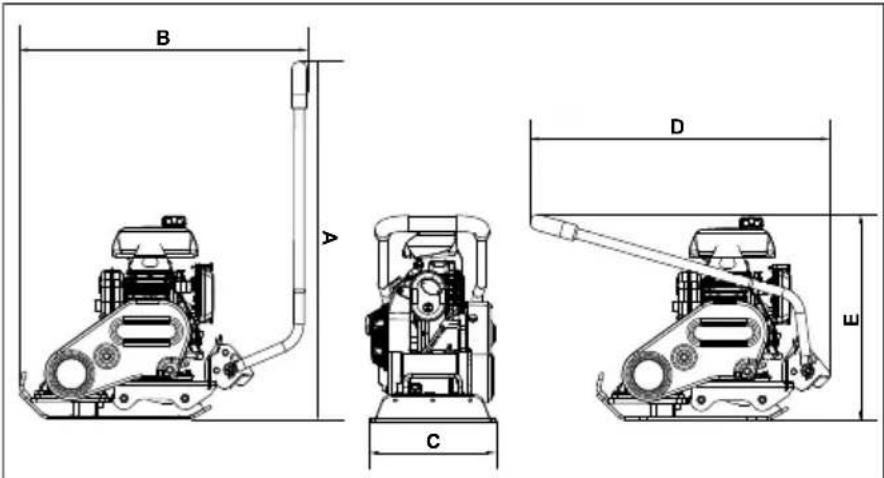

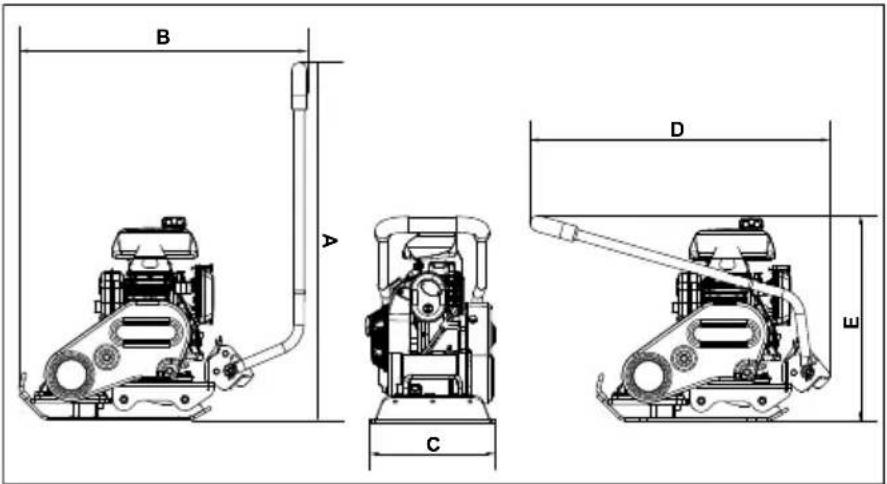

Malli PCEL 320X A - Korkeus laitetta käytettäessä (mm) 980 B - Pituus laitetta käytettäessä (mm) 720 C - Leveys (mm) 320 D - Pituus varastoitaessa (mm) 830 E - Korkeus varastoitaessa (mm) 545 Moottori Honda GX100 Moottorin Teho (Hp/kW) 3.0/2.2 @ 3600Rpm Massa (kg) 50 Tärinävoima (kN) 11 Taajuus (Hz) 101 Suurin kulkunopeus (m/min) 23 Tiivistysvoima (kg/m

) 425 3 suunnan tärinä* (m/sec

) 2.9 Työskentelyaika (Tuntia) 5.6 Äänen voimakkuustaso (dB(A)) 105

A64 Turvallinen käytöstä poisto. Ympäristönsuojeluohjeet. Moottori sisältää arvokasta materiaalia. Vie käytöstä poistettu laite ja tarvikkeet asianmukaiseen kierrätyslaitokseen

Osa Materiaali Ohjauskahva Teräs Laitteen runko Teräs Kädensijat Kumi Moottori Alumiini Joustokiinnikkeet Teräs ja kumi Muut osat Teräs ja alumiini Syitä maantiivistykseen Maaperä, jota on muokattu tai jossa on uusi täyte, pohja tai asfaltti sisältää huokosia tai onteloita. Jos niitä ei tiivistetä, niin seurauksena on yksi tai useampia ongelmia. 1. Kun liikenne ylittää tiivistämättömän pinnan, materiaali tiivistyy. Tämä johtaa pinnan vajoamiseen, koska massa täyttää huokoset.

2. Samanlainen tilanne syntyy, kun tiivistämättömällä pinnalla on paikallaanpysyvä kuorma. Kuorma vajoaa( esim.rakennus)

3. Huokoinen materiaali on herkkää veden suotautumiselle, joka johtaa eroosioon. Kosteus saattaa aiheuttaa maaperän

laajenemisen jäätyessä tai kutistumisen sen kuivuessa. Laajeneminen ja kutistuminen ovat suurimpia syitä rakennusten perustusten vaurioitumiseen ja se vaatii yleensä perustusten tukemista. Tiivistäminen lisää materiaalin tiiveyttä ja kasvattaa sen kuormankantokykyä. Se vähentää kosteuden aiheuttamaa huokoisuutta ja siten pienentää vajoamisriskiä, laajenemista ja kutistumista.

Tiivistämisen vaatimukset

Maantiivistämisen mittaamiseen on aikaisemmin käytetty erilaisiin kohteisiin monenlaisia mittausmenetelmiä. Huomioitavat tekijät ovat materiaalin ominaisuudet, kerroksen paksuus, pintaan kohdistuva paine, tärinä ja tiivistyskertojen määrä. Kasvanut tietous kuinka tiivistys toimii on johtanut mittausmenetelmien syntymiseen. Uusin mittausmenetelmä on osa Britannian tietöiden teknisiä vaatimuksia (NRSWA - New Roads & Street Works Act). Insinöörit ovat ottaneet nämä määrittelyt lähtökohdaksi kun halutaan varmistaa hyvä tiivistystyötulos. NRSWA (HAUC vaatimukset) HAUC (Highways Authorities & Utilities Committee – Maantie asiantuntijat & viranomaiset komitea) kokosi nämä vaatimukset. Uusi “Maantie- ja katutyö laki 1991” – New Roads and Street Works Act 1991, asetti uudet standardit tiekorjauksille ja rakentamiselle Iso-Britanniassa. Se kattaa maanteiden ja katujen rakentamisessa käytettävät materiaalit, menetelmät, laitteet ja turvallisuuden. Maanteiden korjaus- ja rakentamistyön laadun parantaminen ja vaatimukset kestoiän lisäämiseksi olivat syitä uuden lain laatimiselle. Tällä tavoin vähennetään myös tarvetta kalliisiin korjaustöihin ja parannetaan liikenteen sujuvuutta. Maantiivistäjille on kaksi luokkaa.

1. 1400 – 1800 kg/m² 2. Yli 1800 kg/m²

Nämä luvut perustuvat laitteen staattiseen paineeseen.65 1400 -1800 kg/m2 TIIVISTYSKERTOJEN MÄÄRÄ/ KERROS TIIVISTYSKERROKSEN PAKSUUS 40MM 60MM 80MM 100MM 150MM 200MM Koheesio Materiaalit** -* -* -* NP Ei sallittu Ei sallittu Rakeiset Materiaalit -* -* -* 5 Ei sallittu Ei sallittu Bitumipitoiset Materiaalit 6 Ei sallittu Ei sallittu Ei sallittu Ei sallittu - Käyttökohteet Käyttökohteet/ materiaalit jaetaan kolmeen luokkaan:1. Koheesio materiaalit( rakeisuus alle 20 %) esim. savi, siltti ja raskaat maalajit.2. Rakeiset maalajit( rakeisuus yli 20 %) esim. sepeli, hiekka ja kevyet maalajit3. Bitumipitoiset materiaalit esim. asfaltti( öljysora), bitumiseokset Oheisesta taulukosta selviää HAUC vaatimukset kerrospaksuuden ja ylityskertojen määrät “Dual Force” levyllä. Jos käytetään tavallista laitetta parhainta tiivistystä ei voida taata, kuitenkin jos kerrospaksuutta ohennetaan ja ylityskertoja lisätään, niin tulos paranee.

• Yleensä kerrospaksuus on vähintään 100mm, joten näille kerroksille HAUC ei määrittele ylityskertoja. ** Koheesio materiaalia on vaikea tiivistää levytiivistäjällä. Optimi tiivistystä on vaikea saavuttaa, joten HAUC ei määrittele ylityskertoja. Yleinen turvallisuus

Oman ja lähellä oleskelevien turvallisuuden takia lue nämä ohjeet ja varmista, että ymmärrät oheiset turvallisuusohjeet. Käyttäjän velvollisuus on varmistaa, että hän ymmärtää kuinka tätä laitetta käytetään turvallisesti. Jos olet epävarma “PCEL 320X “ maantiivistäjän turvallisesta ja oikeasta käyttötavasta, niin kysy esimieheltäsi, Several Oy:stä tai Belle Groupista lisätietoja. - Tämä laite on raskas, sitä ei saa nostaa yksin, hanki APUA tai käytä sopivaa nostolaitetta. Maantiivistäjään on saatavana kuljetusta varten lisälaite (katso lisävarusteet) - Merkitse työskentelyalue ja huolehdi, että yleisö ja asiaankuulumattomat henkilöt ovat turvallisen matkan päässä - Laitteen käyttäjän on pukeuduttava turvaliiveihin(PPE) aina, kun laitetta käytetään (ks. Terveys&Turvallisuus) - Varmistu ennen laitteen käynnistämistä, että hätätilanteessa tiedät kuinka laite sammutetaan - SAMMUTA laite aina ennen kuljetusta, ennen liikuttelua työmaalla tai ennen sen huoltoa- Käytön aikana laite kuumenee, anna moottorin jäähtyä ennenkuin kosket siihen. Älä milloinkaan jätä moottoria käyntiin ja ilman huomiota - Älä poista suojalaitetta tai käytä maantiivistäjää ilman suojalaitetta, ne ovat käyttäjän suojana. Tarkista jatkuvasti suojalaitteet ja niiden kunto, jos havaitset niiden vaurioituneen tai puuttuvan, niin ÄLÄ KÄYTÄ MAANTIIVISTÄJÄÄ ennenkuin suoja on korjattu tai asetettu paikoilleen. - Älä käytä Maantiivistäjää jos olet sairas, tunnet väsymystä tai jos olet alkoholin tai huumeiden vaikutuksen alainen Polttoaine Turvallisuus- Sammuta moottori ja anna sen jäähtyä ennen polttoaineen täyttöä - Kun lisäät polttoainetta, niin ÄLÄ tupakoi tai salli avotulta lähistöllä - Roiskunut polttoaine täytyy poistaa turvallisesti välittömästi hiekan avulla. Jos polttoainetta on roiskunut vaatteille, niin vaihda ne - Säilytä polttoaine hyväksytyssä sitä varten tehdyssä astiassa, poissa kuumuudesta ja erillään kipinälähteistä. Asiaankuulumaton huolto tai käyttö saattavat aiheuttaa vaaran. Lue ja ymmärrä tämä osa ennenkuin suoritat mitään huoltoa tai korjaustoimenpidettä. VAARA Polttoaine on herkästi syttyvää. Se saattaa aiheuttaa vamman tai esinevahingon. Sammuta moottori, sammuta kaikki avotuli , älä tupakoi täyttäessäsi polttoainesäiliötä. Pyyhi pois aina välittömästi kaikki polttoaineroiskeet. VAARA66 Käyttöohje Terveys ja turvallisuus

Värinä Osa maantiivistäjän tärinästä välittyy kädensijan kautta käyttäjän käsiin. Käsitärinän vähentäminen oli uuden Belle Group “PCEL 320X” tärinälevy valikoiman suunnittelun lähtökohtana. Tarkastelun kohteena on mittaus- ja tekniset tiedot värähtelytasoista ja käyttöajoista (suositellut suurimmat päivittäiset käyttöajat). ÄLÄ ylitä maksimi käyttöaikoja. Henkilökohtaiset suojavarusteet Kun käytät laitetta, pue yllesi henkilökohtaiset suojavarusteet, suojalasit, -käsineet, korvatulpat, pölysuoja ja teräskärjellä suojatut jalkineet. Käytä työn mukaista vaatetusta. Sido pitkät hiukset ja poista korut, jotka saattavat tarttua laitteen liikkuviin osiin. Pöly Tiivistystyö aiheuttaa usein pölyä, joka saattaa olla vahingollista terveydellesi. Käytä syntyvälle pölylle soveltuvaa suojaa. Polttoaine Älä hengitä polttoainehöyryjä ja vältä polttoaineen joutumista iholle. Pese polttoaineroiskeet välittömästi. Jos polttoainetta joutuu silmiisi, huuhtele runsaalla vesimäärällä ja hakeudu lääkärihoitoon välittömästi. Pakokaasut Älä käytä maantiivistäjää sisätiloissa tai suljetussa tilassa. Varmista, että työskentelyalue on hyvin tuuletettu. Tämän laitteen pakokaasut ovat erittäin myrkyllisiä ja voivat johtaa kuolemaan ! VAROITUS Tarkistukset ennen käynnistämistä

Tarkistukset ennen käynnistämistä Oheiset tarkistukset tulee tehdä aina työpäivän alussa ennen laitteen käynnistämistä tai joka neljän tunnin käytön jälkeen, sen mukaan kumpi ajankohta on aikaisemmin. Löydät tarkemmat ohjeet huolto-ohjeista. Jos tarkistuksessa löytyy vikaa, niin maantiivistäjää ei saa käyttää ennenkuin vika on korjattu. 1. Etsi merkkejä vioista tarkistamalla maantiivistäjä joka puolelta. Tarkista, että osat ovat paikoillaan ja kiinni. Kiinnitä erityistä huomiota moottorin ja värinälaitteen väliseen hihnasuojaan. 2. Tarkista letkut, täyttötulppa, tyhjennystulppa ja muut kohteet havaitaksesi merkkejä mahdollisesta öljyvuodosta. Korjaa kaikki öljyvuodot ennen laitteen käyttämistä.

3. Tarkista moottorin öljytaso ja täytä tarvittaessa.

4. Tarkista polttoainetaso ja täytä tarvittaesssa.

5. Tarkista polttoaine ja öljyvuodot.

- Kuljeta maantiivistäjä haluttuun paikkaan. Jos maantiivistäjän siirto vaatii nostolaitetta, niin varmista, että nostolaite soveltuu maantiivistäjän massalle (katso mittatiedot taulukosta sivulla 6 tai laitteen tunnuskilvestä). Kiinnitä tarpeelliset ketjut tai hihnat VAIN maantiivistäjän nostokohtiin. - Jos maantiivistäjä on varustettu vesisuihkulaitteistolla ja työ edellyttää sen käyttöä, niin varmista, että vesiventtiili on suljettuna. Täytä sen jälkeen vesisäiliö puhtaalla vedellä. - Kun olet käynyt läpi “Ennenkuin käynnistät” tarkistuslistan voit käynnistää moottorin. Belle Group “PCEL 320X” sarjan maantiivistäjät on varustettu keskipakokytkimellä, jonka vuoksi moottorin käydessä joutokäynnillä maantiivistäjä ei liiku eteenpäin. Kun moottorin pyörintänopeus kasvaa, niin kytkin kytkeytyy ja maantiivistäjä kulkee eteenpäin. Oikea toiminta edellyttää, että moottori käy suurimmalla pyörintänopeudella. - Säädä moottorin kaasu täysille ja käytä ohjaustankoa maantiivistäjän ohjaamiseen tai kääntämiseen. Värisijä tärisyttää laitteen pohjalevyä ja lisäksi se kuljettaa laitetta eteenpäin. Maantiivistäjän toimiessa normaalisti sinun ei tarvitse työntää sitä eteenpäin vaan sen tulee antaa liikkua omaa tahtia. Kulkunopeus määräytyy tiivistettävän pinnan laadun mukaan. Jos tiivistettävä pinta on kalteva, niin maantiivistäjän kulkusuunnan tarkkailuun on kiinnitettävä suurta huomiota. Käytä tarvittaessa maantiivistäjän alaosaan kiinnitettyä köyttä keventämään sen painoa. Kaltevalla pinnalla liikkeen on oltava ylös alas suntainen, ei poikittaissuuntainen. - Työskentele maantiivistäjällä järjestelmällisesti, kunnes haluttu tiiveys on saavutettu. Jos tiivistettäviä, erilaisia kerroksia on useita, niin tiivistä kukin kerros erikseen.67

Käyttöohje Honda GX100

3. Polttoaineen AUKI/KIINNI vipu

4. Moottoriöljyn täyttö/mittatikku

7. Moottorin PÄÄLLÄ/POIS katkaisin

Moottorin sammuttaminen

1. Käännä kaasu joutokäynnille moottorin pysäyttämiseksi. Anna moottorin käydä joutokäynnillä vähintään 2 minuuttia.

2. Käännä moottorin ON/OFF katkaisinta vastapäivään ”0” asentoon.

3. Sulje polttoainehana.

Moottorin käynnistäminen

1. Avaa polttoainehana kääntämällä ON/OFF vipua loppuun asti oikealle.

2. Jos käynnistät kylmää moottoria, aseta rikastinvipu ON asentoon kääntämällä sitä loppuun asti vasemmalle. Lämpimän moottorin käynnistäminen ei yleensä vaadi rikastimen käyttöä, kuitenkin jos moottori on osittain jäähtynyt, niin rikastimen osittainen käyttö saattaa olla tarpeellista.

3. Käännä moottorin ON/OFF katkaisin myötäpäivää “I” asentoon.

4. Säädä kaasuvipu joutokäyntiasentoon kääntämällä kaasuvipu täysin pohjaan.

5. Ota kiinni ohjaustangosta voimakkaasti toisella kädellä. Ota toisella kädellä luja ote käynnistyskahvasta. Vedä, kunnes tunnet moottorin vastuksen, vapauta käynnistyskahva saattaen paikoilleen.

6. Varo, ettet vedä käynnistysnarua liian paljon ulos, nykäise käynnistyskahvasta.

7. Toista, kunnes moottori käynnistyy.

8. Kun moottori käynnistyy säädä rikastinvipua vähitellen OFF asentoon kääntämällä sitä oikealle.

9. Jos moottori ei käynnisty usean käynnistysyrityksen jälkeen, niin seuraa vianetsintä-ohjetta sivulla 13.

10. Keskipakokytkimen takia tärylevy ei liiku ennenkuin moottorin pyörintänopeutta lisätään.

Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET. VAROITUS Vianetsintäohje

Ongelma Syy Korjaus Moottori ei käynnisty Polttoaine loppu Avaa polttoainehana Lisää polttoainetta Virta-avain sammutettu asennossa Käännä virta päälle Sytytystulppa on karstainen Puhdista ja säädä kärkiväli Moottori on kylmä Käännä rikastin päälle Moottori tulvii Honda, avaa rikastin, käännä kaasuvipu täysille vedä käynnistintä, kunnes moottori käynnistyy. Hatz, käännä kaasuvipu pysäytys asentoon, vedä käynnistimestä 5 kertaa ja toista käynnistystoimenpide Moottori ei käynnisty Vika vaatii selvitystä Ota yhteyttä jälleenmyyjään tai Several Oy Laite ei tärise Moottorin nopeus liian alhainen Säädä nopeutta suuremmaksi Vetohihna löysällä Säädä hihnan kireys Ilmansuodatin tukossa Puhdista tai vaihda suodatin Vetovika Ota yhteyttä jälleenmyyjään tai Several Oy Tärinävika Ota yhteyttä jälleenmyyjään tai Several Oy Asfaltti tarttu levyyn Puutteellinen voitelu Käytä vesisuihkulaitetta Kiveys vahingoittuu Levy on välittömässä yhteydessä kiveykseen Käytä kiveyksensuojalevyä Tavallinen katukiveyslevy Dual Force Käytä sopivaa Dual Force levyä tiivistäjässä Bitumipinta suomuinen Liika tiivistys Poista ja levitä pinta uudelleen Hidas kulku (levy vajoaa) Kerrospaksuus liian suuri Poista osa materiaalista Kosteuspitoisuus liian korkea tai matala. Poista materiaalia ja säädä68 Noudata Varovaisuutta Käsiteltäessä Ylläpitohuolto ensimmäisen 4 ensimmäisen / 3 kk / 6 kk / tunnin jälkeen kk / 20 tuntia 50 tuntia 100 tuntia Moottori öljy Tarkista öljyn taso 9 Vaihda 9 9 Ilmansuodatin Tarkista kunto 9 9 Puhdista / Uusi 9 Sytytystulppa Tarkista / Puhdista 9 Vetohihna Kireys 9 9 9 Öljy/Polttoaine tyyppi & Määrä – Sytytystulppa tyyppi Öljy tyyppi Määrä Polttoaine Määrä Sytytystulppa Kärkiväli (Litraa) tyyppi (Litraa) (mm) Bensiini Honda GX100 S.A.E. 10W 30 0.4 lyijytön 1.2 BM4a tai 0.6 - 0.7 BmR4a Tärytin Turbiinöljy 32 0.22 N/A N/A N/A N/A Huolto YLLÄPITOHUOLTO Belle Group “PCEL 320X” sarjan yhteen suuntaan kulkevat maantiivistäjät on suunniteltu toimimaan useita vuosia virheettömästi. On kuitenkin tärkeää, että säännölliset oheisen taulukon mukaiset ylläpitohuollot suoritetaan. Suosittelemme, että valtuutettu Belle Group jälleenmyyjä suorittaa kaikki suurehkot ylläpitohuollot ja korjaukset. Käytä aina alkuperäisiä Belle Group varaosia, muiden osien käyttö saattaa päättää laitteen takuun. Sammuta moottori ennen mihinkään ylläpitohuoltoon ryhtymistä. Irrota korkeajännite kaapeli sytytystulpasta. Diesel käyttöisessä laitteessa varmistu, että sammutuskytkin on sammutus asennossa. Aseta maantiivistäjä aina tasaiselle maalle, jotta nestepintatason tarkistus tapahtuu oikein. Käytä vain suositeltuja öljyjä (katso taulukkoa seuraavalla sivulla). Säännölliset tarkistukset Kun maantiivistäjä on uusi, niin moottoriöljy tulee vaihtaa sisäänajon jälkeen ( katso tarkemmat tiedot moottorin valmistajan ohjekirjasta). Täryttimen akselikotelon öljy tulee vaihtaa 100 tunnin käytön jälkeen ja sen jälkeen 500 tunnin välein. Tarkemmat ohjeet täryttimen akselikotelon öljynvaihdosta, katso “Tärytin” kohdasta. Hihnan kireys tulisi tarkistaa 4 tunnin välein.

Öljytulppa Tiiviste Oikea kierteen alaosa taso Tärytinlaite Irrota tulppa tiivisteineen, tarkista, että öljytaso ylettyy kierteen pohjaan öljytulpan reiässä. Lisää oikean tyyppistä öljyä tarvittaessa( katso taulukkoa) Varoitussiirtokuvat Käytä Kuulosuojuksia Tulipalo- Ja Räjähdysvaara Käytä Silmäsuojuksia Käytä Suojajalkineita Lue Käyttöopas Tämä Puoli Ylöspäin Älä Ripusta SF69 Takuu

Belle Group “PCEL 320X” yhteensuuntaan kulkevien maantiivistäjien takuuaika on laitteen alkuperäiselle ostajalle yksi vuosi (12 kuukautta) ostopäivästä lukien. Belle Group takuu kattaa suunnittelun, materiaalin ja kokoamistyön viat. Belle Group takuu ei kata seuraavia tapauksia: 1. Vaurio, joka on aiheutunut väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käyttöohjeiden tai huolto-ohjeiden virheellisen tulkinnan seurauksena.

2. Muun henkilön kuin Belle Group tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.

3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Belle Groupille tai Belle Groupilta tai sen valtuuttamalta maahantuojalta tai maahantuojalle. 4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai työkuluja. Seuraavat osat eivät kuulu takuun piiriin.

• Moottorin ilmasuodatin

• Moottorin sytytystulppa Belle Group ja/tai sen valtuuttamat maahantuojat, johtajat, työntekijät tai vakuuttajat eivät ole vastuussa välillisistä tai muista vahingoista, tappioista tai mistään kuluista, jotka aiheutuvat laitteen käyttökelvottomuudesta tai muusta laitteen käytöstä johtuvasta syystä. Takuu hakemus Kaikki takuuhakemukset osoitetaan Several Oy:lle, puhelimella, Faksilla, sähköpostilla tai kirjallisesti. Takuuhakemukset: Tel: [phone] Fax: [phone] Email : [e-mail] Kirjallisesti: Belle Group Warranty Department, Sheen, Nr. Buxton Derbyshire SK17 0EU England70
