BRUKSANVISNING BELLE PCEL 320X Lescha

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att om den produkt som beskrivs i detta intyg är köpt från en auktoriserad Belle-återförsäljare inom EEG, överensstämmer med följande EEG-direktiv: 2006/42/CE (Delta direktiv ersätter direktiv 98/37/EG), Elektromagnetisk kompatibilitet 2004/108/CE (ändrat genom direktiv 89/336/EEG, 92/31/EEG och 93/68 EEG). Avfall från elektriska och elektroniska produkter (WEEE) 2002/96/CE, lågspänningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Buller följa direktiv 2000/14/EG bilaga VI till maskiner enligt artikel 12 anmälda organet är AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Storbritannien.

Teknisk dokumentation vad gäller test av maskiners ljud/bullernivå finns dokumenterad hos Belle-Groups huvudkontor i Sheen, England.

Vi, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, herved bekrefte at hvis produktet er beskrevet i dette sertifikatet er kjøpt fra en autorisert Belle Group forhandler innenfor E∅S, følger det med til følgende EEC direktiver: 2006/42/CE (Dette direktivet erstatter direktiv 98/37/EF), Det elektromagnetisk kompatabilitets-direktivet 2004/108/CE (endret ved 89/336/EEC, 92/31/EEC og 93/68 EEC). Avfallet Elektrisk og Elektronisk Utstyr (WEEE) 2002/96/CE, Lavspenningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Sikkerhet av maskiner og tilhørende harmoniserte standarder, der dette er aktuell. Lydeffekt samsvar med direktiv 2000/14/EC vedlegg VI, for maskiner i henhold til artikkel 12 i meldte organ er AV Technology Limited, AVTECH House, Birhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB. Lydtekniske filer er arkivert hos Bell Group Hovedkontor med adresse som nevnt ovenfor.

Plats av Förklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum av Förklaring......

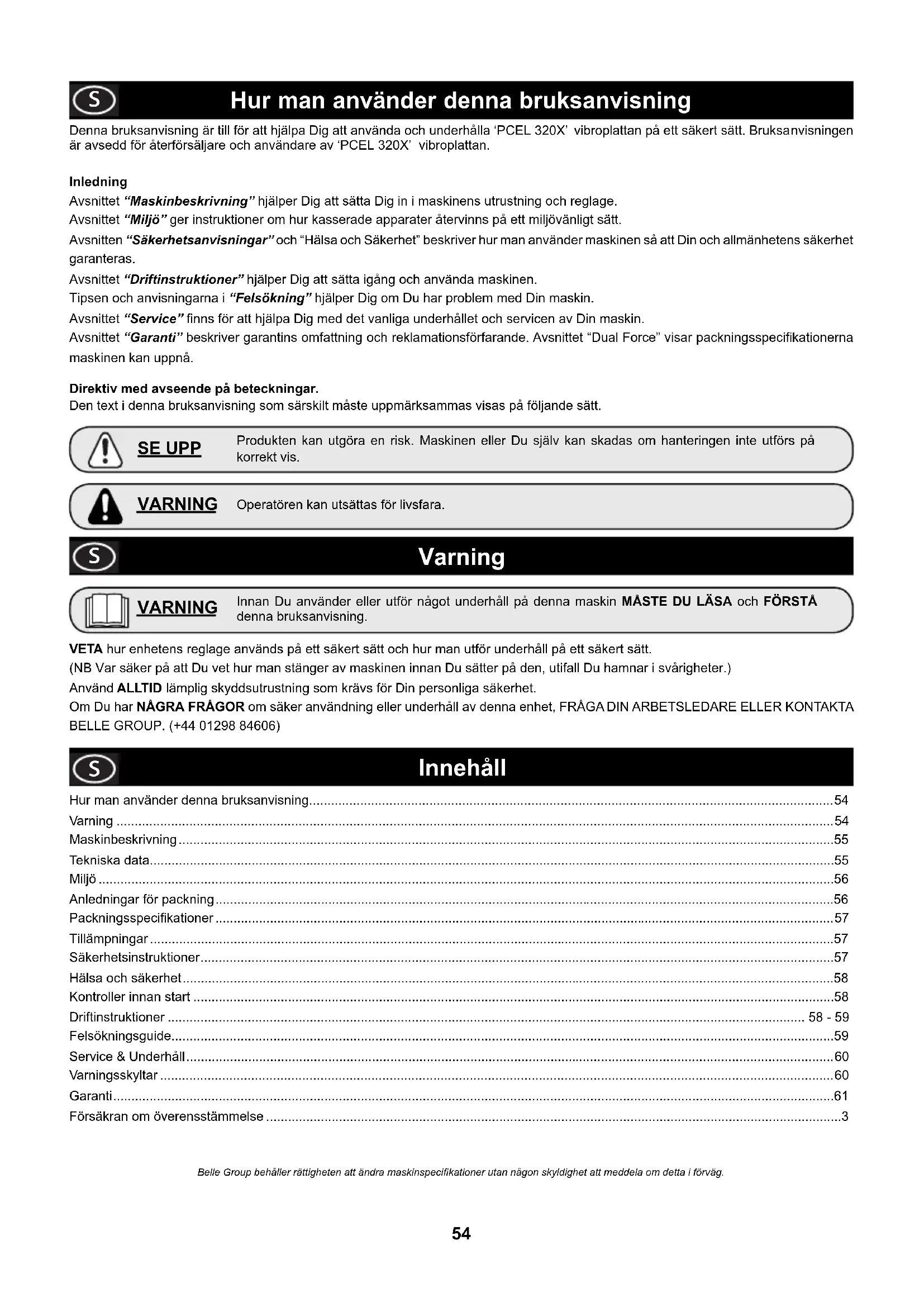

Denna bruksanvisning är till för att hjälpa Dig att använda och underhålla 'PCEL 320X' vibroplattan på ett säkert sätt. Bruksanvisningen är avsedd för återförsäljare och användare av 'PCEL 320X' vibroplattan.

Inledning

Avsnittet "Maskinbeskrivning" hjälper Dig att sätta Dig in i maskinens utrustning och reglage.

Avsnittet "Miljö" ger instruktioner om hur kasserade apparater återvinns på ett miljövänligt sätt.

Avsnitten "Säkerhetsanvisningar" och "Hälsa och Säkerhet" beskriver hur man använder maskinen så att Din och allmänhetens säkerhet garanteras.

Avsnittet "Driftinstruktioner" hjälper Dig att sätta igång och använda maskinen.

Tipsen och anvisningarna i "Felsökning" hjälper Dig om Du har problem med Din maskin.

Avsnittet "Service" finns för att hjälpa Dig med det vanliga underhållet och servicen av Din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsförfarande. Avsnittet "Dual Force" visar packningsspecifikationerna maskinen kan uppnå.

Direktiv med avseende på beteckningar.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt.

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

Operatören kan utsättas för livsfara.

Varning

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet.

Om Du har NÅGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER KONTAKTA BELLE GROUP. ([phone])

Innehåll

Hur man använder denna bruksanvisning....54

Varning 54

Maskinbeskrivning....55

Tekniska data....55

Miljö....56

Anledningar för packning....56

Packningsspecifikationer 57

Tillämpningar 57

Säkerhetsinstruktioner....57

Hälsa och säkerhet....58

Kontroller innan start 58

Driftinstruktioner 58 - 59

Felsökningsguide....59

Service & Underhåll....60

Varningsskyltar 60

Garanti....61

Försäkran om överensstämmelse 3

Maskinbeskrivning

1. Bränsletank,
2. Chokereglage,
3. Bränslereglage ON/OFF,
4. Påfyllningsrör för motorolja / Mätsticka,
5. Gasreglage,
6. Dragstartshandtag,
7. Motorkontakt ON/OFF
8. Manöverhandtag,
9. Avgasrör,
10. Remskydd,
11. Lyftpunkt för händer
12. Lyftpunkt för händer (Stag)

ANVÄND INTE en mekanisk lyftanordning på lyftpunkter för händer (Nr 11 & 12)

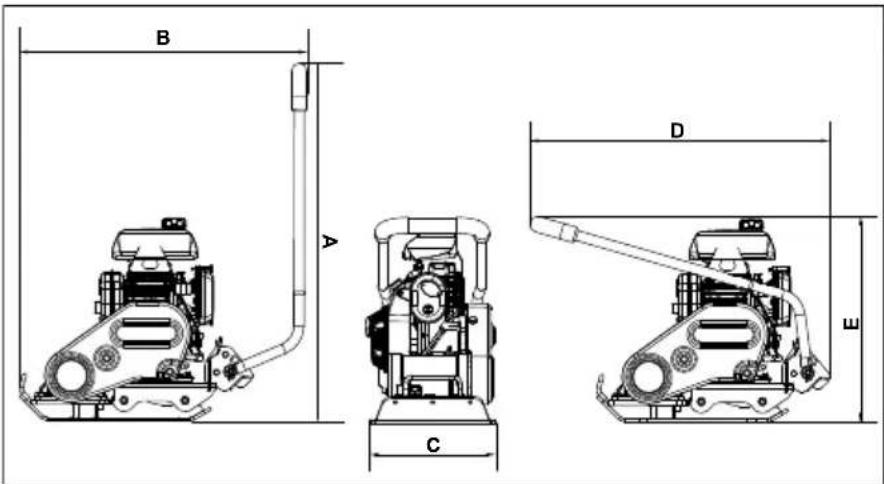

Tekniske Data

S

B A C D E

Modell PCEL 320X
A - Höjd - Drift (mm) 980
B - Längd - Drift (mm) 720
C - Bredd (mm) 320
D - Längd - Förvaring (mm) 830
E - Höjd - Förvaring (mm) 545
Motor Honda GX100
Motoreffekt (Hp/kW) 3.0/2.2 @ 3600Rpm
Vikt (kg) 50
Vibrationskraft (kN) 11
Frekvens (Hz) 101
Förfi yttningshastighet (m/min)	23
Packningskraft (kg/m2)	425
3 Axelvibration* (m/sec2)	2.9
Användningstid (Hrs)	5.6
Ljudeffektsnivå (dB(A))	105

* Miniminivå enligt EN500 Part 4

Säkert bortskaffande.

Instruktioner för miljöskydd. Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning

Komponent	Material
Manöverhandtag	Stål
Grepphandtag	Gummi
Bottenplatta	Stål
Excentervikter	Stål
Bensinmotorers hus Aluminium
Bensinmotorers kåpor Syntetmaterial
Diverse delar Stål och Aluminium

Anledningar för packning

Jord, vilken har spritts ut eller nyligen fyllts, basskikt och fyllnadsskikt får mindre hålrum eller luftfickor om de inte packas, vilket leder till att ett eller fl er problem uppkommer.

1. Allt eftersom trafik går tvärs över ytan på ett opackat område, komprimeras materialet. Detta leder till sättningar i toppskiktet allt eftersom materialet fyller hålrummen.
2. En liknande situation inträffar med statisk belastning på opackade underlag. Belastningen (t.ex. en byggnad) sjunker.
3. Material med hålrum är mer mottagliga för genomsippring av vatten, vilket leder till erosion. Vatteninträngning kan dessutom orsaka att jorden expanderar vid frystemperaturer och ihopdragning under torra perioder. Expansion och ihopdragning är en betydande orsak till skador på byggnaders fundament vilket normalt leder till att strukturen behöver stöttas under.

Packning ökar materialets densitet och därigenom ökas dess belastningsförmåga. Reducerar lufthål och därigenom reduceras risken för sättningar, expansion och ihopdragning, på grund av inträngande vatten.

Packningsspecifi kationer

Olika metoder har förr använts för att definiera packningsbehovet för olika tillämpningar. Faktorer att ta med i beräkningen är, materialets egenskaper, lagrets tjocklek, tillämpat tryck, vibration och antalet passeringar. Större insikt i hur man packar har lett till att nya packningsspecifikationer har införts. De senaste specifikationerna är en del av U.K.'s NRSWA (New Roads & Street Works Act). Väg & vattenbyggnadsingengörer har nu antagit dessa specifikationer för att säkerställa bättre packning för allt arbete på plats.

NRSWA (HAUC specifi kation).

Specifikationen sammanställdes av HAUC (Highways Authorities & Utilities Committee). "The New Roads and Street Works Act" 1991 (Akten för nya vägar och vägreparationer), satt upp en ny standard för reparationer och återställande av vägar i UK. Den omfattar material, metoder, utrustning och säkerhet vid utförande av återställande av vägar och gångvägar. Anledningen till denna akt är att säkerställa att reparationer och återställande utförs med en högre standard och slutligen varar längre. Detta minskar i sin tur behovet av kostsamma åtgårdsarbeten och minskar trafi kförseningar.

Det fi nns två kategorier specifi cerade för vibroplattor.

1. 1400 till 1800kg/m2 2. Över 1800kg/m2

Dessa tal är relaterade till det statiska trycket som maskinen tillämpar.

Tillämpningar

Tillämpningar/material faller under tre kategorier:

1. Kohesionsjord (mindre än 20% granulerad) t.ex. lera, slam & kraftig jord.
2. Granulerade material (mer än 20% granulerad) t.ex. hårda underlag, sand & lätt jord.
3. Bituminösa material t.ex. asfalt (grovasfalt), kalla lager (bitumenemulsionsprodukter).

Tabellen visar HAUC specifikationer för lagerdjup och antal passeringar för "Dual Force" plattor. Om standardmaskiner används, kan inte optimal packning garanteras, likväl, om lagerdjupet reduceras och antalet passeringar ökas, kan resultatet förbättras.

Luftfuktigheten i sammanhängand material är nödvändig för packningsförmågan Alltför torrt granulat material riskeras att spridas runtomkring plattan istället får att effektivt packas. Om luftfuktigheten är för hög, riskerar materialmassan att torka ut efter packningen och leda till att för krympning uppstår.

1400 -1800 kg/m2	PACKNINGSPASSERINGAR PER LAGER FÖR PACKNINGSTJOCKLEKAR UPP TILL.
40MM	60MM	80MM		100MM	150MM	200MM
Kohesionssammanhängande material**		-*	-*		-*	IT
Granulerade material		-*	-*		-*	5
Bituminösa	6		IT	IT	IT	IT

* Förekommande placering I 100 mm lager är inte angiven in HAUC specificationen
** Egenskaperna i olika typer av sammanhängande material gör att jordpackning är en komplicerad process där ett flertal faktorer spelar in. Optimal packning garanteras inte av HAUC.

Säkerhetsinstruktioner

För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, vänligen läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är användarens ansvar att han/hon till fullo förstår hur utrustningen används på ett säkert sätt. Om Du är osäker gällande säkerheten och korrekt användning av PCEL 320X vibroplatta, konsultera Din arbetsledare eller Belle Group.

SE UPP

Felaktigt underhåll kan vara förenat med fara. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

• Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning.
• Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avständ.
• Personlig SkyddsUtrustning (PSU) måste alltid bäras av användaren när utrustningen används (se Hälsa & Säkerhet).
• Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.
• Stäng alltid AV motorn innan transport, förflyttning inom arbetsplatsen eller underhåll.
  • Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.
• Avlägsna eller mixtra aldrig med några monterade skydd, de finns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG MASKINEN innan skyddet har ersatts eller reparerats.
• Använd inte maskinen när Du är sjuk, trött, eller om Du är påverkad av alkohol eller droger.

Bränslesäkerhet.

WARNING

Bränsle är lättantändligt. Det kan orsaka personskador och egendomsskador. Stäng av motorn, släck all öppen eld och rök inte vid påfyllning av bränsletanken. Torka alltid upp eventuellt bränslespill.

• Innan påfyllning, stäng av motorn och låt den svalna.
  • Vi påfyllning, RÖK INTE eller tillåt öppen eld inom området.
• Utspillt bränsle måste omedelbart tas om hand med användning av sand. Om Du spiller bränsle på kläderna, byt dem.
• Förvara bränsle i därför avsedda behållare borta ifrån värme- och gnistkällor.

Vibration

En viss vibration från maskinen överförs genom handtaget till användarens händer. Hänvisning till specifikationer och tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid.

PSU (Personlig SkyddsUtrustning).

Lämplig PSU måste bäras när denna utrustning används dvs. skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta (med anti-halk sulor för extra säkerhet). Använd kläder som är lämpliga för det arbete Du utför. Skydda alltid huden från kontakt med betongen.

Damm.

Packningsprocessen kan åstadkomma damm, vilket kan vara skadligt för Din hälsa. Använd alltid ett andningsskydd som är avpassat för den typ av damm som uppkommer.

Bränsle.

Svälj inte bränsle eller andas inte in bränsleångor och undvik hudkontakt. Skölj omedelbart bort bränslestänk. Om Du får bränsle i ögonen, skölj med mycket vatten och sök läkarvård så fort som möjligt.

Avgaser.

Använd inte din PCEL 320X inomhus eller i ett slutet utrymme, säkerställ att arbetsområdet är tillräckligt ventilerat.

WARNING

Avgaserna som produceras av denna utrustning är mycket giftiga och kan vara dödliga!

Kontroller Innan Start

Följande besiktning innan start måste utföras varje gång innan arbetet påbörjas eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se avsnittet för underhåll för närmare instruktioner. Om några felaktigheter upptäcks, får inte PCEL 320X användas innan felet har åtgärdats.

1. Besiktiga PCEL 320X noggrant för tecken på skador. Säkerställ att remskyddet är fastsatt innan maskinen används.
2. Kontrollera slangar, påfyllningshål, avtappningspluggar och alla övriga områden för tecken på läckage. Åtgärda eventuella läckor innan användning.
3. Kontrollera oljenivån i motorn och fyll på om nödvändigt.
4. Kontrollera bränslenivån i motorn och fyll på om nödvändigt.
5. Kontrollera för bränsle- och oljeläckage.

Driftinstruktioner

• Ta vibroplattan till där den skall användas.

Där det är nödvändigt att använda en lyftanordning för att placera PCEL 320X måste det säkerställas att lyftanordningen har en lämplig WLL (Working Load Limit) anpassad för PCEL 320X vikt (se avsnitt Tekniska data eller maskinskylten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå PCEL 320X.

• Lämna ALDRIG motorn igång under transport eller vid förflyttning av PCEL 320X, även om det bara är ett kortare avständ.
• Efter att ha utfört kontrollerna listade i avsnittet "Innan start" kan Du starta motorn. Belle Group PCEL 320X utbud av vibroplattor är utrustade med centrifugalkoppling, detta gör det möjligt att köra motorn på tomgång utan att vibratorn drivs. Allteftersom hastighet ökar griper kopplingen in och motorn kommer att driva vibratorn. För en riktig funktion skall hastigheten vara ställd på max.
• Ställ in gasreglaget på max. och använd manöverhandtaget för att styra och svänga PCEL 320X.

Vibratorn får inte enbart bottenplattan att vibrera utan får även maskinen att flyttas framåt. Vid normal drift ska du inte behöva skjuta PCEL 320X utan låta den förflytta sig i sin egen takt. Förflytningshastigheten bestäms av ytförhållandet för det som ska packas. Om ytan som skall packas är på en sluttning måste stor försiktighet iakttagas när maskinens körriktning ändras. Om nödvändigt, fäst ett lämpligt rep på en låg punkt i PCEL 320X stomme för att göra det möjligt för en hantlangare att ta upp en del av maskinens vikt. Arbeta uppåt och nedåt på sluttningen, inte tvärs över.

- Arbeta PCEL 320X över ytan i ett organiserat mönster tills önskad packning uppnås.

När ett fl ertal lager av olika material skall packas ovanpå varandra, packa var och ett av lagren individuellt.

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

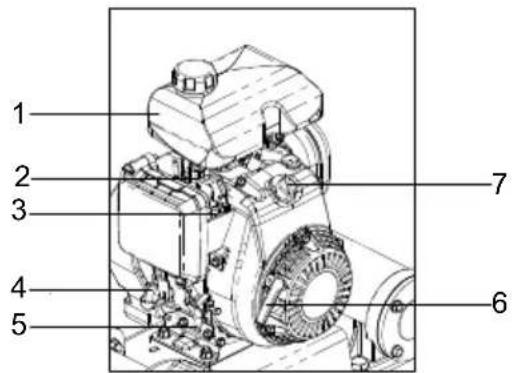

1 2 3 4 5 6 7

Honda GX100

1. Bränsletank,
2. Chokereglage,
3. Bränslereglage ON/OFF,
4. Påfyllningsrör för motorolja / Mätsticka,
5. Gasreglage,
6. Dragstartshandtag,
7. Motorkontakt ON/OFF

Stänga av motorn

1. För att stanna motorn, ställ gasreglaget i tomgångsläge. Låt motorn gå på tomgång åtminstone under ett par minuter
2. Vrid motorns ON / OFF kontakt moturs till läge 0.
3. Stäng bränslekranen.

Start av motorn

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF reglage helt till höger.
2. Om motorns startas kall, ställ choken till ON genom att flytta chokereglaget helt till höger. Vid start av varm motor krävs som regel inte choke, dock, om motorn har svalnat något kan choken delvis behövas.
3. Vrid motorns ON / OFF kontakt medurs till läge I.
4. Ställ in gasen i tomgångsläget genom att fl ytta gasreglaget helt till bottenläget.
5. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra. Dra i starchandtaget till motständ känns, låt därefter startern gå tillbaka.
6. Se till att inte dra ut startsnöret helt och dra i starten snabbt och bestämt.
7. Upprepa tills motorn tänder.
8. Efter att motorn startat, ställ chokereglaget gradvis mot OFF-läget genom att fl ytta det till vänster.
9. Om motorn inte startar efter ett fl ertal försök, följ felsökningsguiden.
10. Allteftersom hastighet ökar griper kopplingen in och motorn kommer att driva vibratorn.

Felsökningsguide

Problem	Orsak	Åtgård
Motorn startar inte. Inget bränsle.Motorns strömbrytare i läge off.Tändstift smutsigt. Rengör och å Motorn kall. Stäng choken.	Öppna bränslekranen.
		Fyll
	Sätt på motorns strömbrytare.
	terställ elektrodavständ.
	Motorn flödad.	Öppen choke, helt öppen gas, dra i starchandtaget tills motorn
Motorn startar fortfarande inte.	Allvarligt fel	Kontakta återförsäljare eller Belle Group.
Enheten vibrerar inte.Drivremsspänningen slapp.DrivningsfelVibratorfel.	Motorvarvet för långsamt.	Ställ motorns hastighetsreglage för hög hastighet.
	Justera remspänning
	Luftfi ltret igensatt.	Rengör eller byt luftfi liter.
	Kontakta återförsäljare eller Belle	Group.
	Kontakta återförsäljare eller Belle	Group.
Asfalt fastnar på plattan.	För lite smörjning.	Använd vatten
Bituminös yta flagar (skiktar).	Överpackning.	Avlägsna och lägg om.
Låg förflyttningshastighet(plattan sjunker).	För djupt lager.	Avlägsna en del av materialet.
	Fukthalten för hög eller för låg.	Avlägsna materialet och justera.

Underhåll

Belle Group "PCEL 320X" utbud är designat för att ge många års problemfri funktion. Vi rekommenderar att en av Belle Group godkänd återförsäljare utför alla större underhålls- och reparationsarbeten. Använd alltid original Belle Group utbytesdelar, användning av "piratdelar" kan komma att upphäva Din garanti.

Innan något underhåll utförs på maskinen, stäng av motorn och avlägsna tändkabeln från tändstiftet.

Placera alltid PCEL 320X-maskinen på ett jämnt underlag för att garanterat kunna avläsa korrekta vätskenivåer. Använd enbart rekommenderade oljor (se tabell på följande sida).

Inkörningsperiod

Efter att PCEL 320X som ny har använts och inkörningsperioden är över, måste motoroljan bytas (se motorns bruksanvisning för alla detaljer). Oljan i vibratoraxelhuset måste bytas efter de första 100 drifttimmarna, och därefter var 500:e drifttimme. För detaljer om oljebyte i vibratoraxelhuset, se "Vibratorenhet". Remspänningen skall kontrolleras efter 4 timmars användning.

Rutinmässigt underhåll Efter 4 Första 3 månader 3 månader första timmar månaden/ 20t / 50t / 100t
Motorolja	Kontrollera nivån		√
	Byt			√
Luftfilter	Kontrollera tillstånd		√		√
	Rengör / Byt ut			√
Tändstift	Kontrollera / rengör				√
Drivrem	Spänning	√	√	√

Olja/Bränsle Typ & Mängd – Tändstift Typ

	Olja Typ	Mängd (Liter)	Bränsle typ	Mängd (Liter)	Tändstift typ	Elektrodavständ (mm)
Honda GX100	S.A.E. 10W 30	0.4	Blyfri	1.2	BM4a eller BmR4a	0.6 - 0.7
Vibratorenhet	Turbin Olja 32	0.22	N/A	N/A	N/A	N/A

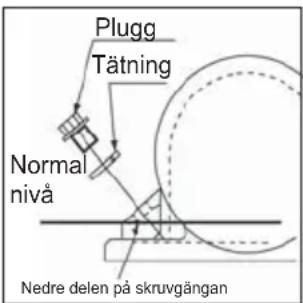

Plugg Tätning Normal nivå Nedre delen på skruvgångan

Vibratorenhet.

Avlägsna pluggen tillsammans med tätningen, kontrollera att oljenivån när nedersta delen på oljeplugghålets gångning. Fyll på om nödvändigt med korrekt olja (se tabell).

Varningsskyltar

Använd Hörselskydd

Brand- Och Explosionsrisk

Hanteras Varsamt

Anvand Skyddsglasogon

Använd Skyddsskor

Läs Instruktionsboken

Denna Sida Upp

Får Ej Hänga

Din nya Belle Group "PCEL 320X" envägs vibroplatta garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet.

Belle Group garantin är emot brister i design, material och tillverkningsfel.

Följande täcks inte av Belle Group garantin:

1. Skador orsakade av bristfälligt underhåll, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av underlåtelse att följa monterings-, bruks-, användar- eller underhållsinstruktioner.
2. Ändringar, ombyggnader eller reparationer utförda av annan än Belle Group eller dess godkända ombud.
3. Transport- eller fraktkostnader till och från Belle Group eller dess godkända representanter, för reparation eller utvärdering av garantianspråk på någon maskin.
4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin.

- Drivrem(mar)

- Luftfi Iter till motor

• Tändstift

Belle Group och/eller deras godkända ombud, chefer, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska först och främst ställas till Belle Group, antingen per telefon, fax, E-post eller brev.

För garantianspråk:
