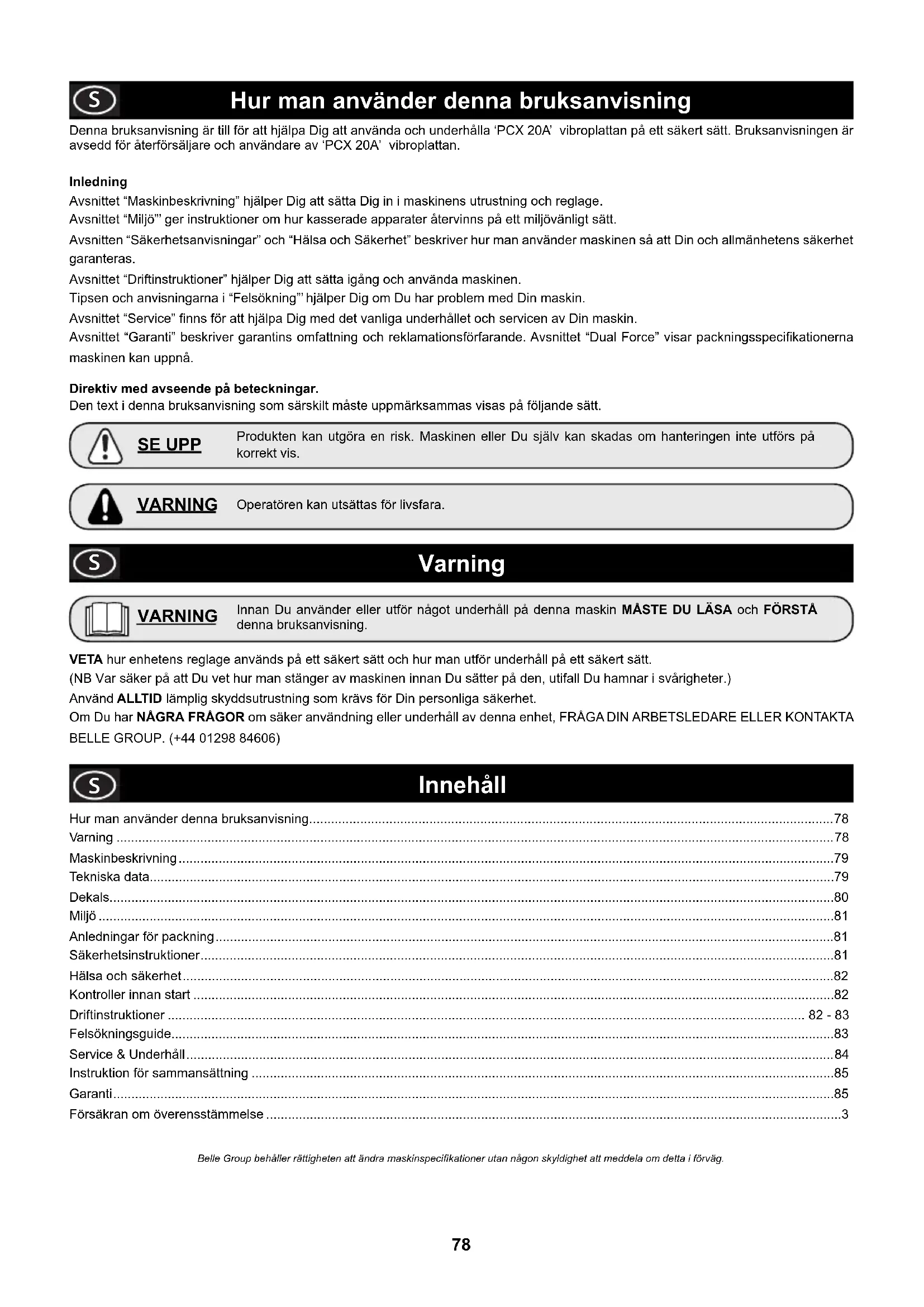

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning. VARNING Innehåll

Belle Group behåller rättigheten att ändra maskinspeci kationer utan någon skyldighet att meddela om detta i förväg.

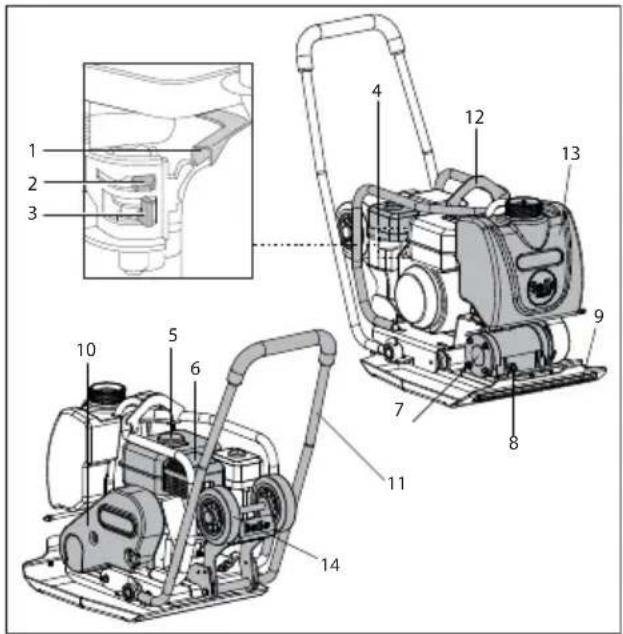

9. Fäste för vattentank,

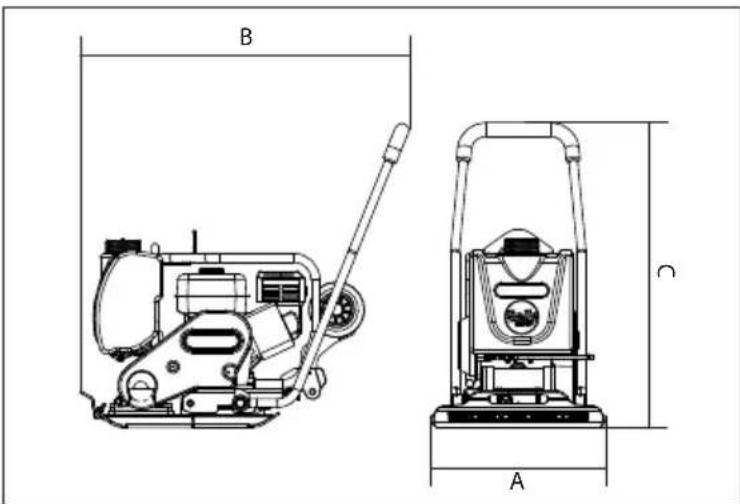

) 13.7 Användningstid (Hrs) 16 Ljudeffektsnivå (dB(A)) 105

• vikten inkluderar vattentank (delarna 13 och 14 i beskrivningen) ** Miniminivå enligt EN500 Part 4.

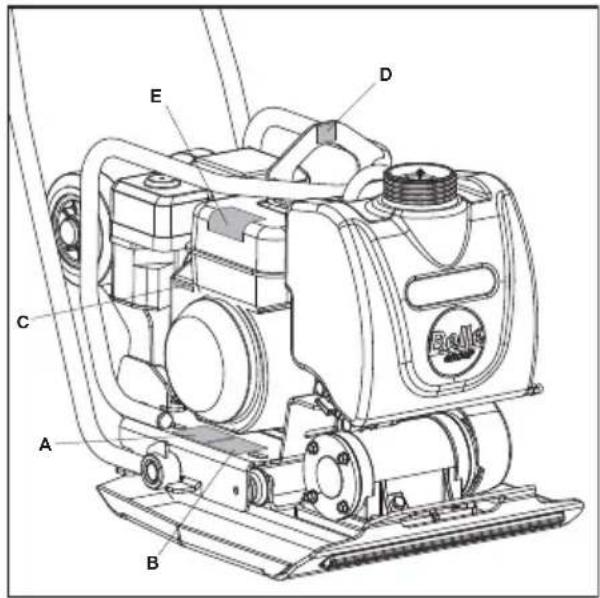

C80 Dekals A - Säkerhetsdekal (Del nr. 19.0.373) Läs bruksanvisningen. Använd skyddsskor Använd hörselskydd B - Ljudnivå dekal (800-99942) Maskinens ljudnivå vid drift är 105 dB(A). C - Motorvarv dekal A. Säkerhetsdekal. B. Ljudnivå dekal C. Motorvarv dekal. D Lyftpunkt dekal. E. Motor varning dekal. Högt motorvarvtal. Lågt motorvarvtal. D - Lyftpunkt dekal Lyftpunkt

Använd skydds- glasögon E - Motor varning dekal Läs motorns bruksanvisning. Bensin är mycket lättantändligt. Innan påfyllning, stäng av motorn och låt den svalna. Motorn avger koloxid. Kör inte motorn i ett slutet utrymme. s81 Anledningar för packning Säkert bortskaffande. Instruktioner för miljöskydd. Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning Komponent Material Manöverhandtag Stål Bottenplatta Stål Excentervikter Stål Bensinmotorers hus Aluminium Bensinmotorers kåpor Syntetmaterial Diverse delar Stål och Aluminium Jord, vilken har spritts ut eller nyligen fyllts, basskikt och fyllnadsskikt får mindre hålrum eller luftë ckor om de inte packas, vilket leder till att ett eller ÷ er problem uppkommer. 1. Allt eftersom traë k går tvärs över ytan på ett opackat område, komprimeras materialet. Detta leder till sättningar i toppskiktet allt eftersom materialet fyller hålrummen.

2. En liknande situation inträffar med statisk belastning på opackade underlag. Belastningen (t.ex. en byggnad) sjunker.

3. Material med hålrum är mer mottagliga för genomsippring av vatten, vilket leder till erosion. Vatteninträngning kan dessutom orsaka att jorden expanderar vid frystemperaturer och ihopdragning under torra perioder. Expansion och ihopdragning är en betydande orsak till skador på byggnaders fundament vilket normalt leder till att strukturen behöver stöttas under. Packning ökar materialets densitet och därigenom ökas dess belastningsförmåga. Reducerar lufthål och därigenom reduceras risken för sättningar, expansion och ihopdragning, på grund av inträngande vatten. Säkerhetsinstruktioner För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, vänligen läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är användarens ansvar att han/hon till fullo förstår hur utrustningen används på ett säkert sätt. Om Du är osäker gällande säkerheten och korrekt användning av PCX 20A vibroplatta, konsultera Din arbetsledare eller Belle Group. Felaktigt underhåll kan vara förenat med fara. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer. SE UPP

• Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning.

• Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avstånd.

• Personlig SkyddsUtrustning (PSU) måste alltid bäras av användaren när utrustningen används (se Hälsa & Säkerhet).

• Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.

• Stäng alltid AV motorn innan transport, för÷ yttning inom arbetsplatsen eller underhåll.

• Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.

• Avlägsna eller mixtra aldrig med några monterade skydd, de ë nns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG MASKINEN innan skyddet har ersatts eller reparerats.

• Använd inte maskinen när Du är sjuk, trött, eller om Du är påverkad av alkohol eller droger. Bränslesäkerhet. Bränsle är lättantändligt. Det kan orsaka personskador och egendomsskador. Stäng av motorn, släck all öppen eld och rök inte vid påfyllning av bränsletanken. Torka alltid upp eventuellt bränslespill. VARNING

• Innan påfyllning, stäng av motorn och låt den svalna.

• Vi påfyllning, RÖK INTE eller tillåt öppen eld inom området.

• Utspillt bränsle måste omedelbart tas om hand med användning av sand. Om Du spiller bränsle på kläderna, byt dem.

• Förvara bränsle i därför avsedda behållare borta ifrån värme- och gnistkällor.

Miljö s82 Kontroller Innan Start Hälsa & Säkerhet Vibration En viss vibration från maskinen överförs genom handtaget till användarens händer. Hänvisning till specië kationer och tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid. PSU (Personlig SkyddsUtrustning). Lämplig PSU måste bäras när denna utrustning används dvs. skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta (med anti-halk sulor för extra säkerhet). Använd kläder som är lämpliga för det arbete Du utför. Skydda alltid huden från kontakt med betongen. Damm. Packningsprocessen kan åstadkomma damm, vilket kan vara skadligt för Din hälsa. Använd alltid ett andningsskydd som är avpassat för den typ av damm som uppkommer. Bränsle. Svälj inte bränsle eller andas inte in bränsleångor och undvik hudkontakt. Skölj omedelbart bort bränslestänk. Om Du får bränsle i ögonen, skölj med mycket vatten och sök läkarvård så fort som möjligt. Avgaser. Använd inte din PCLX inomhus eller i ett slutet utrymme, säkerställ att arbetsområdet är tillräckligt ventilerat. Besiktning innan start Följande besiktning innan start måste utföras varje gång innan arbetet påbörjas eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se avsnittet för underhåll för närmare instruktioner. Om några felaktigheter upptäcks, får inte PCX 20A användas innan felet har åtgärdats.

1. Besiktiga PCX 20A noggrant för tecken på skador. Säkerställ att remskyddet är fastsatt innan maskinen används.

2. Kontrollera slangar, påfyllningshål, avtappningspluggar och alla övriga områden för tecken på läckage. Åtgärda eventuella läckor innan användning.

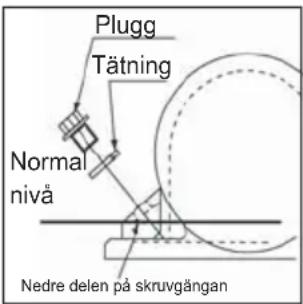

3. Kontrollera oljenivån i motorn och fyll på om nödvändigt.

4. Kontrollera bränslenivån i motorn och fyll på om nödvändigt.

5. Kontrollera för bränsle- och oljeläckage.

Driftinstruktioner Avgaserna som produceras av denna utrustning är mycket giftiga och kan vara dödliga! VARNING

• Ta vibroplattan till där den skall användas. Där det är nödvändigt att använda en lyftanordning för att placera PCX 20A måste det säkerställas att lyftanordningen har en lämplig WLL (Working Load Limit) anpassad för PCX 20A vikt (se avsnitt Tekniska data eller maskinskylten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå PCX 20A.

• Lämna ALDRIG motorn igång under transport eller vid för÷ yttning av PCX 20A, även om det bara är ett kortare avstånd.

• Efter att ha utfört kontrollerna listade i avsnittet “Innan start” kan Du starta motorn. Belle Group PCX 20A utbud av vibroplattor är utrustade med centrifugalkoppling, detta gör det möjligt att köra motorn på tomgång utan att vibratorn drivs. Allteftersom hastighet ökar griper kopplingen in och motorn kommer att driva vibratorn. För en riktig funktion skall hastigheten vara ställd på max.

• Ställ in gasreglaget på max. och använd manöverhandtaget för att styra och svänga PCX 20A. Vibratorn får inte enbart bottenplattan att vibrera utan får även maskinen att ÷ yttas framåt. Vid normal drift ska du inte behöva skjuta PCX 20A utan låta den för÷ ytta sig i sin egen takt. För÷ yttningshastigheten bestäms av ytförhållandet för det som ska packas. Om ytan som skall packas är på en sluttning måste stor försiktighet iakttagas när maskinens körriktning ändras. Om nödvändigt, fäst ett lämpligt rep på en låg punkt i PCX 20A stomme för att göra det möjligt för en hantlangare att ta upp en del av maskinens vikt. Arbeta uppåt och nedåt på sluttningen, inte tvärs över.

• Arbeta PCX 20A över ytan i ett organiserat mönster tills önskad packning uppnås. När ett ÷ ertal lager av olika material skall packas ovanpå varandra, packa var och ett av lagren individuellt.

s83 Driftinstruktioner Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning. VARNING Honda GX120

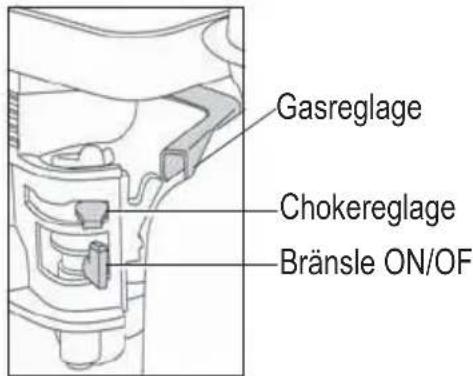

1. Öppna bränsletillförseln genom att ÷ ytta bränslets ON/OFF reglage helt till höger.

2. Om motorns startas kall, ställ choken till ON genom att ÷ ytta chokereglaget helt

till vänster. Vid start av varm motor krävs som regel inte choke, dock, om motorn har svalnat något kan choken delvis behövas.

3. Vrid motorns ON / OFF kontakt medurs till läge ‘I’.

4. Ställ in gasen i tomgångsläget genom att ÷ ytta gasreglaget helt till höger. Starta

inte motorn på full gas eftersom vibroplattan då vibrerar så snart motorn startas.

5. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa

starthandtaget med den andra. Dra i starthandtaget till motstånd känns, låt därefter startern gå tillbaka.

6. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt.

7. Upprepa tills motorn tänder.

8. Efter att motorn startat, ställ chokereglaget gradvis mot OFF-läget genom att ÷ ytta det till höger.

9. Om motorn inte startar efter ett ÷ ertal försök, följ felsökningsguiden på sida 69.

10. För att stänga av motorn, ställ in gasen i tomgångsläget och vrid motorns ON / OFF kontakt moturs till läge ‘0’.

11. Stäng bränslekranen.

Felsökningsguide Problem Orsak Åtgärd Motorn startar inte. Inget bränsle. Öppna bränslekranen. Fyll bränsletanken. Motorns strömbrytare i läge off. Sätt på motorns strömbrytare. Tändstift smutsigt. Rengör och återställ elektrodavstånd. Motorn kall. Stäng choken. Motorn ÷ ödad. Öppen choke, helt öppen gas, dra i starthandtaget tills motorn tänder. Motorn startar fortfarande inte. Allvarligt fel Kontakta återförsäljare eller Belle Group. Enheten vibrerar inte. Motorvarvet för långsamt. Ställ motorns hastighetsreglage för hög hastighet. Drivremsspänningen slapp. Justera remspänning Luftë ltret igensatt. Rengör eller byt luftë lter. Drivningsfel Kontakta återförsäljare eller Belle Group. Vibratorfel. Kontakta återförsäljare eller Belle Group. Asfalt fastnar på plattan. För lite smörjning. Använd vatten Bituminös yta ÷ agar (skiktar). Överpackning. Avlägsna och lägg om. Låg för÷ yttningshastighet För djupt lager. Avlägsna en del av materialet. (plattan sjunker). Fukthalten för hög eller för låg. Avlägsna materialet och justera. s84 Service & Underhåll Underhåll Belle Group “PCX 20A” utbud är designat för att ge många års problemfri funktion. Vi rekommenderar att en av Belle Group godkänd återförsäljare utför alla större underhålls- och reparationsarbeten. Använd alltid original Belle Group utbytesdelar, användning av “piratdelar” kan komma att upphäva Din garanti. Innan något underhåll utförs på maskinen, stäng av motorn och avlägsna tändkabeln från tändstiftet. Placera alltid PCX 20A-maskinen på ett jämnt underlag för att garanterat kunna avläsa korrekta vätskenivåer. Använd enbart rekommenderade oljor (se tabell på följande sida). Inkörningsperiod Efter att PCX 20A som ny har använts och inkörningsperioden är över, måste motoroljan bytas (se motorns bruksanvisning för alla detaljer). Oljan i vibratoraxelhuset måste bytas efter de första 100 drifttimmarna, och därefter var 500:e drifttimme. För detaljer om oljebyte i vibratoraxelhuset, se “Vibratorenhet”. Remspänningen skall kontrolleras efter 4 timmars användning. Rutinmässigt underhåll Efter 4 Första 3 månader 3 månader första timmar månaden/ 20t / 50t / 100t Motorolja Kontrollera nivån 9 Byt 9 9 Luftë lter Kontrollera tillstånd 9 9 Rengör / Byt ut 9 Tändstift Kontrollera / rengör 9 Drivrem Spänning 9 9 9 Olja/Bränsle Typ & Mängd – Tändstift Typ Olja Typ Mängd Bränsle typ Mängd Tändstift typ Elektrodavstånd (Liter) (Liter) (mm) Honda GX120 S.A.E. 10W 30 0.6 Blyfri 2.5 BM6ES eller 0.7 - 0.8 BPR6ES Vibratorenhet Turbin Olja 32 0.22 N/A N/A N/A N/A Plugg Tätning Normal nivå Nedre delen på skruvgängan Vibratorenhet. Avlägsna pluggen tillsammans med tätningen, kontrollera att oljenivån når nedersta delen på oljeplugghålets gängning. Fyll på om nödvändigt med korrekt olja (se tabell). s85 Instruktion för sammansättning

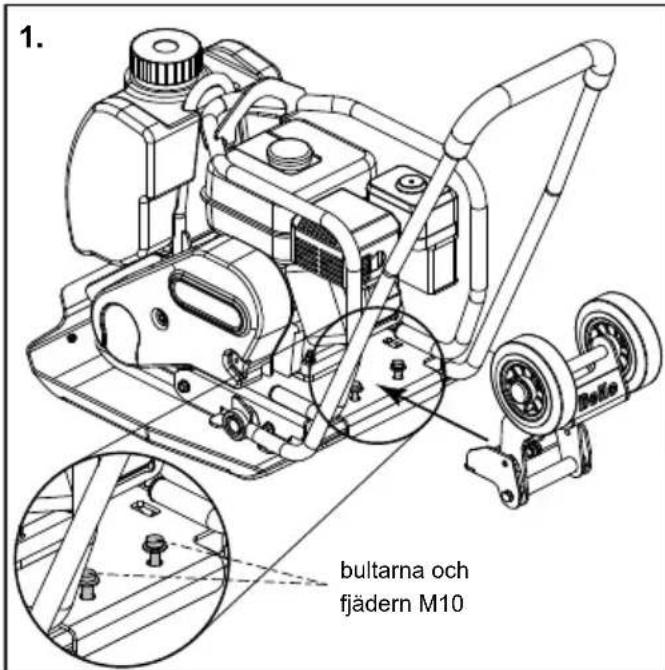

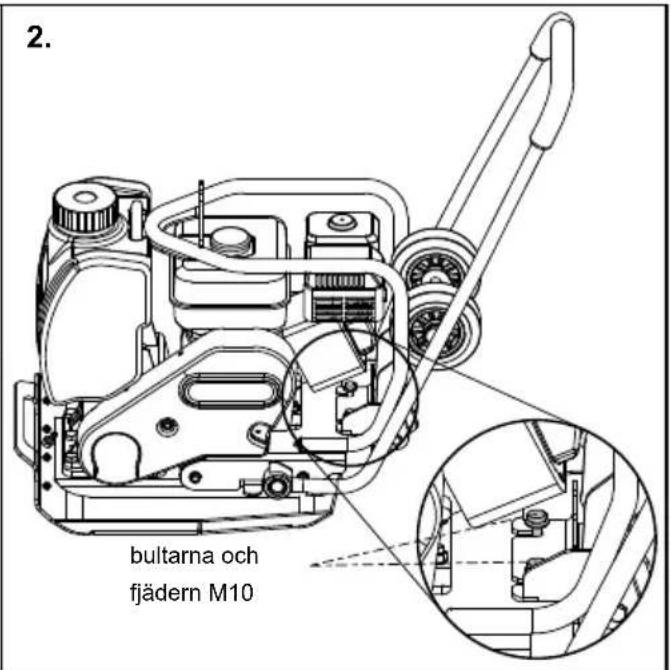

bultarna och fjädern M10 bultarna och fjädern M10 1. Skruva ur de 2 xM10 bultarna till en höjd av 15mm, lyft sedan M10 brickan och fjäder till bultens huvudfäste (se bild 1)

2. Linjera skårorna i transporthjulen med M10 bultarna.

3. För in transporthjulen i sitt läge. Tryck in det tills bultarna får kontakt i botten av skåran och låser.

4. Frigör M10 fjädern så attt den sitter på toppen av transporthjulen. De skall kunna ses av användaren.

5. Skruva åt M10 bultarna till ett vridmoment av 55Nm.

Din nya Belle Group “PCX 20A” envägs vibroplatta garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet. Belle Group garantin är emot brister i design, material och tillverkningsfel. Följande täcks inte av Belle Group garantin: 1. Skador orsakade av bristfälligt underhåll, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av underlåtelse att följa monterings-, bruks-, användar- eller underhållsinstruktioner.

2. Ändringar, ombyggnader eller reparationer utförda av annan än Belle Group eller dess godkända ombud.

3. Transport- eller fraktkostnader till och från Belle Group eller dess godkända representanter, för reparation eller utvärdering av garantianspråk på någon maskin. 4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage. Följande komponenter täcks inte av garantin.

• Tändstift Belle Group och/eller deras godkända ombud, chefer, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål. Garantianspråk Alla garantianspråk ska först och främst ställas till Belle Group, antingen per telefon, fax, E-post eller brev. För garantianspråk: Tel: [phone] Fax: [phone] Email : [e-mail] Skriv till: Belle Group Warranty Department, Sheen, Nr. Buxton, Derbyshire SK17 0EU England.86 Hvordan bruke denne bruksanvisningen?
