BELLE PCX 20A - Vibrējošā plāksne Lescha - Bezmaksas lietošanas instrukcija

Produkta tips	Vibrācijas plāksne
Zīmols	Lescha
Modelis	BELLE PCX 20A
Izmēri (G x P x A) darbībā	940 x 500 x 880 mm
Izmēri (G x P x A) uzglabāšanā	110 x 500 x 625 mm
Svars (ar laistīšanas komplektu un riteņiem)	75 kg
Dzinējs	Honda GX120, 4,0 zs / 3,0 kW pie 3600 apgr./min
Degvielas tips	Bezsvina benzīns
Degvielas tvertnes tilpums	2,5 L
Dzinēja eļļa	SAE 30 (0,6 L)
Vibratora eļļa	Turbīnas eļļa 32 (0,22 L)
Aizdedzes svece	BM6ES vai BPR6ES (sprauga 0,7-0,8 mm)
Vibrācijas spēks	11 kN
Frekvence	101 Hz
Maksimālais darba ātrums	16,3 m/min
Sablietēšanas spēks	420 kg/m²
Trokšņa līmenis	107 dB(A)
Maksimālais ikdienas lietošanas laiks	16 min
Kustības virziens	Vienvirziena
Transmisija	Ķīļsiksna un centrbēdzes sajūgs
Pamatnes plāksne	Tērauds
Iebūvēts laistīšanas komplekts	Jā (ūdens tvertne)
Transporta riteņi	Iekļauti
Garantija	12 mēneši

Bieži uzdotie jautājumi - BELLE PCX 20A Lescha

Kā iedarbināt vibrācijas plāksni BELLE PCX 20A?

Atveriet degvielas krānu, ieslēdziet starteri, ja dzinējs ir auksts, pagrieziet ieslēgšanas/izslēgšanas pogu uz «I», noregulējiet gāzi tukšgaitā, tad enerģiski pavelciet atsitiena starteri. Kad dzinējs darbojas, izslēdziet starteri un palieliniet gāzi.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet degvielas klātbūtni, ka krāns ir atvērts un ka aizdedze ir ieslēgta. Ja aizdedzes svece ir netīra, notīriet to un noregulējiet spraugu. Aukstā laikā izmantojiet starteri. Ja dzinējs ir applūdis, atveriet gāzi pilnībā un pavelciet starteri.

Kādu eļļu izmantot dzinējam un vibratoram?

Honda GX120 dzinējam izmantojiet SAE 30 eļļu (0,6 L). Vibratoram izmantojiet turbīnas eļļu 32 (0,22 L). Regulāri pārbaudiet līmeņus.

Kāds ir maksimālais lietošanas laiks dienā?

Ieteicamais maksimālais ikdienas iedarbības laiks ir 16 minūtes vibrāciju dēļ. Nepārsniedziet šo robežu, lai izvairītos no veselības riskiem.

Kā transportēt vibrācijas plāksni?

Izmantojiet piegādātos transporta riteņus. Pacelšanai piesieniet stropes tikai pie pacelšanas punkta, kas atrodas virs mašīnas. Nekad neatstājiet dzinēju darboties transportēšanas laikā.

Kā noregulēt siksnas spriegojumu?

Piedziņas siksnas spriegojums jāpārbauda ik pēc 4 darba stundām. Ja tā ir atslāba, noregulējiet to saskaņā ar rokasgrāmatas norādījumiem. Ja siksna ir nolietota, nomainiet to pret Belle Group oriģinālo detaļu.

Kāpēc plāksne nevibrē?

Iemesls var būt atslābusi siksna, aizsērējis gaisa filtrs, piedziņas kļūme vai vibratora bojājums. Vispirms pārbaudiet siksnas spriegojumu un dzinēja apgriezienu iestatījumu (jābūt ātram). Ja problēma joprojām pastāv, sazinieties ar tehniķi.

Kā tīrīt un apkopt gaisa filtru?

Pārbaudiet gaisa filtru ik pēc 50 stundām vai ik pēc 3 mēnešiem. Notīriet to vai nomainiet, ja nepieciešams. Aizsērējš filtrs var samazināt veiktspēju un sabojāt dzinēju.

Kādi drošības pasākumi jāievēro lietošanas laikā?

Vienmēr valkājiet individuālos aizsardzības līdzekļus: aizsargbrilles, cimdus, trokšņu aizsardzības ķiveri un tērauda purngalu apavus. Nekad neizmantojiet mašīnu slēgtā telpā (oglekļa monoksīda risks). Iezīmējiet darba zonu un turiet tālāk nepiederošas personas.

Ko darīt degvielas noplūdes gadījumā?

Nekavējoties izslēdziet dzinēju un nesmēķējiet. Nodrošiniet noplūdi ar smiltīm. Ja degviela ir noplūdusi uz apģērba, pārģērbieties. Noslaukiet visas degvielas pēdas pirms atkārtotas iedarbināšanas.

LIETOŠANAS INSTRUKCIJA BELLE PCX 20A Lescha

Mës, Belle Group Sheen UK, Nr. Buxton, Derbyshire, SK17 0EU, ar šo aplicinăm, ar šo aplicinu, ka gadījumā, ja produkts aprakstīts šajā sertifikātā ir legādājies no pilnvarota Belle grupas dilera teritorijā EEK, tā atbilst šādăm EIK direktīvām: 2006/42/CE (Šī direktīva aizvieto Direktīvu 98/37/EK), Elektromagnētiskās saderības direktīvu 2004/108/CE (kurā grozījumi izdarīli za 89/336/EEK, 92/31/EEK un 93/68 EEK). Elektrisko un elektronisko iekārtu atkritumiem (EEIA), 2002/96/CE, zemspreguma directive 2006/95/CE, BS EN ISO 12100-1:2003 Mašīnu drošība un saistītos saskaņotus standartus, ja vajadzīgs. Trokšņa emisijas neatbilst Direktīvas 2000/14/EK VI pielikumā, mašīnu saskaņā ar 12 pilnvarotā iestāde ir AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, LIELBRITĀNIJA.

Tehniskā dokumentācija par iekārtu trokšņu īmeni glabājas Belle Grupas galvenajā birojā, kura adrese ir norādīta augšā.

Šī lietošanas instrukcija palīdzēs ievērot drošību, lietojot PCX 20A plātnes blietētāju un veicot tā apkopi. Lietošanas instrukcija ir paredzēta PCX 20A plātnes blietētāju izplatītājiem un operatoriem.

levads

Nodaļā Blietētāja apraksts ir informācija par blietētāja uzbūvi un vadības elementiem.

Nodalā Apkārtējā vide ir paskaidrots, kā likvidēt nolietotu blietētāju videi draudzīgā veidā.

Nodalā Veselība un drošība aprakstīts, kā lietot blietētāju, garantējot savu un citu cilvēku drošību.

Nodalā Ekspluatācija norādīts, kā montēt un izmantot blietētāju.

Nodaļa Bojājumu novēršana sniegtā informācija palīdzēs novērst blietētāja bojājumus.

Nodalā Apkope ir norādījumi par blietētāja vispārīgo apkopi un servisu.

Nodaļā Garantija ir izklāstīta garantijas būtība un prasījumu kārtība.

Norādījumi par apzīmējumiem

Šajā lietošanas instrukcijā informācija, kam pievēršama īpaša uzmanība, ir norādīta sekoši:

UZMANIBU

lespējams risks. Neievērojot norādījumus, ierīce var tikt bojāta vai jūs varat gūt savainojumus.

BRĪDINĀJUMS

Var tikt apdraudēta lietotāja dzīvība.

Brīdinājums

BRĪDINĀJUMS

Pirms lietojat ierīci vai veicat jebkādus apkopes darbus, JUMS JĀIZLASA un JĀIELĀGO šī rokasgrāmata.

JĀZINA, kā droši lietot ierīces vadības elementus un veikt drošu apkopi.

(NB: Pirms ierīces ieslēgšanas vienmēr pārliecinieties, ka zināt, kā to izslēgt, gadījumā, ja rastos sarežģijumi.)

VIENMËR valkäjiet vai izmantojiet atbilstošu drošibas aprikojumu, kas nepieciešams jūsu aizsardzībai.

Ja jums ir KÂDI JAUTÂJUMI par šis ierīces drošu lietošanu vai apkopi, VAICÂJIET DARBU VADÎTÂJAM VAI SAZINIETIES AR BELLE GROUP.

Saturs

Kā izmantot šo rokasgrāmatu....126

Bridinajums....126

lerices apraksts....127

Tehniskie dati 127

Apzīmējumi....128

Vide....129

Blietēšanas iemesli....129

Vispārējā drošība 129

Veselība un drošība....130

leslēgšanas un izslēgšanas procedūra 130

Blietētāja lietošana....130 - 131

Bojājumu izlabošana....131

Serviss un apkope 132

1. Gaisa droseles svira,
2. Gaisa droseles svira,
3. Degvielas padeves svira,
4. Gaisa fi ltra korpuss,
5. Degvielas tvertne,
6. Izplüdes caurule,
7. Vibrators,
8. Vibratora ellas pārbaudes tapa,
9. Ūdens izsmidzināšanas stieņa stiprinājuma vieta,
10. Piedziñas siksnas aizsargelements,
11. Vadības rokturis,
12. Pacelšanas rāmis,
13. Üdens tvertne,
14. Transportēšanas piederums

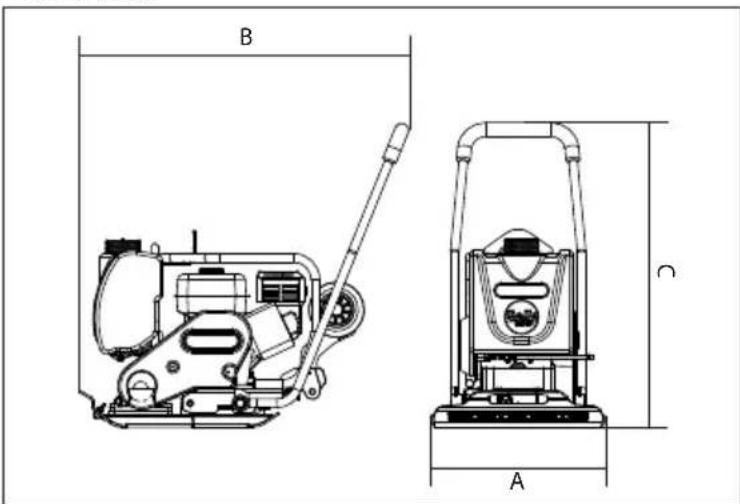

Tehniskie dati

Modelis	PCX
A - platums (mm) 500
B - garums - ekspluatācija (mm) 940
C - augstums - ekspluatācija (mm) 880
garums - uzglabāšana (mm) 1100
augstums – uzglabāšana (mm) 625
Dzinējs	Honda
Dzinēja jauda (Hp/kW)	4.0/3.0 @ 3600 apgr./min
* Masa (kg)	75
Vibratoras spēks (kN)	11
Frekvence (Hz)	101
Maksimālais kustības ātrums (m/min)	16.3
Blietēšanas spēks (kg/m2)	420
** 3 asu vibrācija (m/sec ^2 )	13.7
Lietošanas laiks (stundas)	16
Trokšņu līmenis (dB(A))	105

* Masa ietver üdens komplektu un transportēšanas piederumu (13. un 14. pozīcija ierīces aprakstā)
** Minimālais līmenis saskaṇā ar En500, 4. daļu

B C A

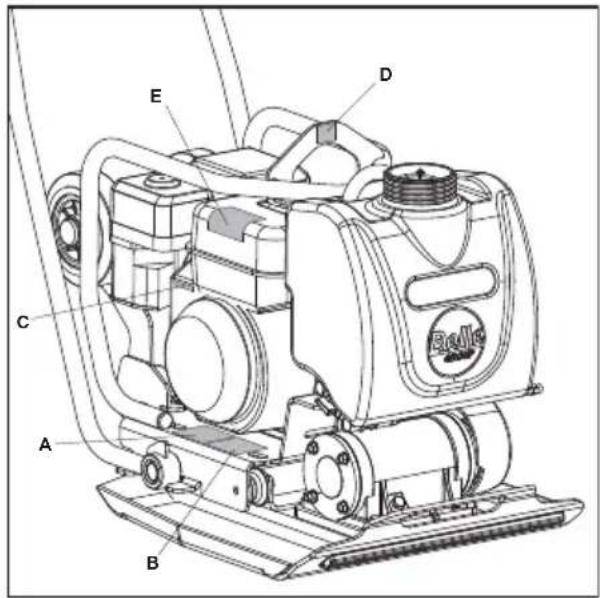

A. Drošības apzīmējums
B. Trokšna apzimējums
C. Dzinēja apgriezienu apzīmējums
D. Pacelšanas punkta apzīmējums
F. Dzinēja brīdinājuma apzīmējums

A - Drošības apzīmējums (Dalas Nr. 19.0.373)

Izlasiet lietotāja rokasgrāmatu

Valkājiet aizsargājošus apavus

Valkājiet ausu aizsargu

Valkājiet aizsargbrilles

B - Trokšna apzimējums (800-99942)

Trokšna līmenis ierīces darbības laikā ir 105 dB(A).

C - Dzinēja apgriezienu apzīmējums

Dzinēja liela ātruma pozīcija

Dzinēja neliela ātruma pozīcija

D - Pacelšanas punkta apzimējums

Pacelšanas punkts

E - Dzinēja brīdinājuma apzīmējums

Degviela ir viegli uzliesmojoša. Pirms degvielas uzpildes izslëdziet dzinëju un laujiet ierīcei atdzist.

No dzinēja izplūst toksiskais oglekļa monoksīds. Nedarbiniet dzinēju noslēgtās telpās.

Izlasiet lietotāja rokasgrāmatu.

Droša iznīcināšana

Norādījumi vides aizsardzībai.

Ierīce satur vērtīgus materiālus. Nolietoto ierīci un aksesuārus nogādājiet uz atbilstošām otrreizējās pārstrādes vietām.

Detala	Materiāls
Vadības rokturis Tērauds
Pamatnes plāksne Tērauds
Ekscentriskie svari Tērauds
Benzīna dzinēja korpuss Alumīnijs
Benzīna dzinēja vāki Sintētisks materiāls
Dažādas detaļas Tērauds un alumīnijs

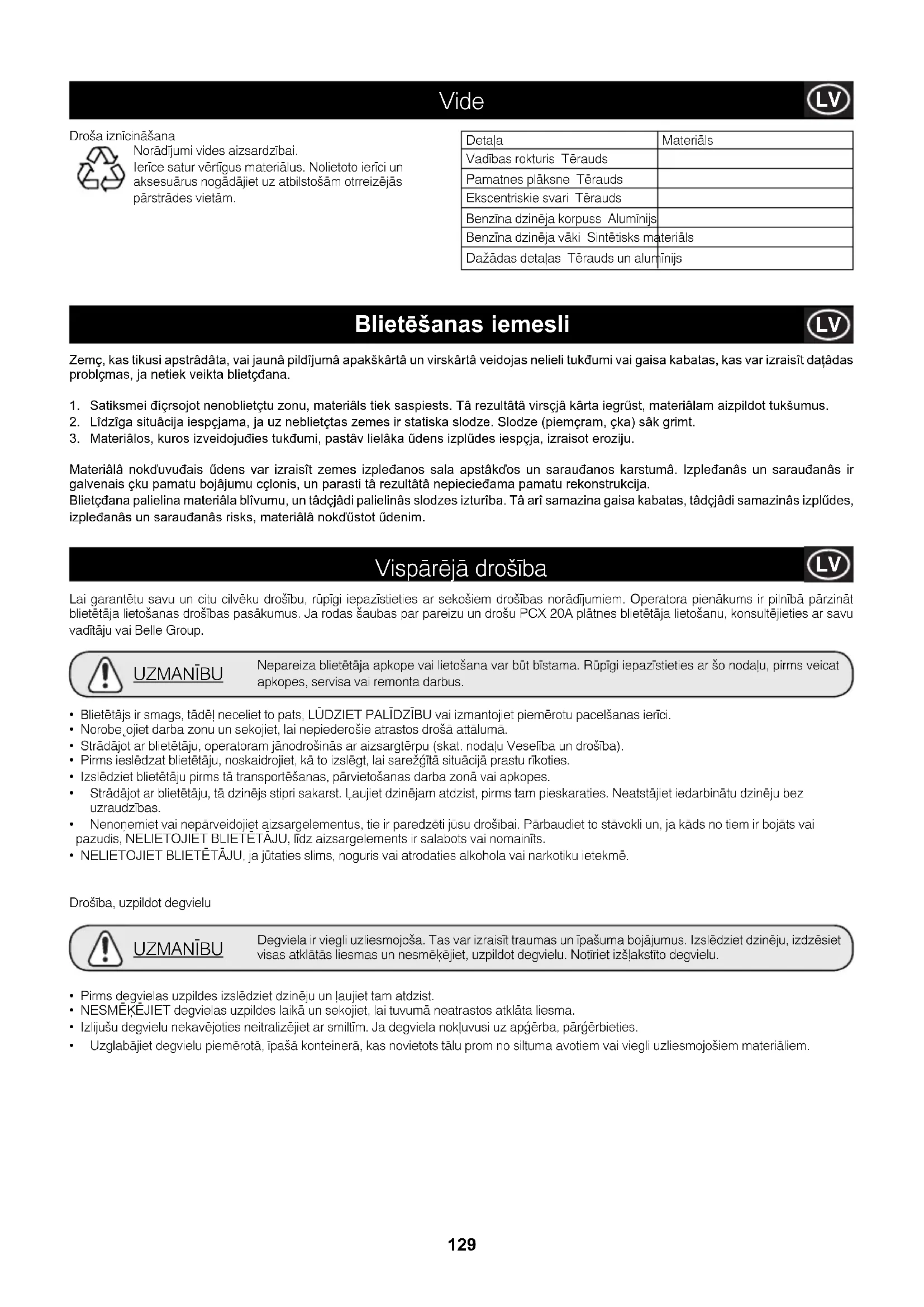

Blietēšanas iemesli

Zemç, kas tikusi apstrâdâta, vai jaunâ pildîjumâ apakškârtâ un virskârtâ veidojas nelieli tukđumi vai gaisa kabatas, kas var izraisît dațâdas problçmas, ja netiek veikta blietçđana.

1. Satiksmei diçrsojot nenoblietçtu zonu, materiâls tiek saspiests. Tâ rezultâtâ virscjâ kârta iegrüst, materiâlam aizpildot tukšumus.
2. Lîdzîga situâcija iespcjama, ja uz neblietçtas zemes ir statiska slodze. Slodze (piemçram, çka) sâk grimt.
3. Materiâlos, kuros izveidojudies tukdumi, pastâv lielâka údens izplüdes iespcja, izraisot eroziju.

Materiâlâ nokđuvuđais üdens var izraisît zemes izpleđanos sala apstâkdos un saraudanos karstumâ. Izpleđanâs un saraudanâs ir galvenais čku pamatu bojâjumu cçlonis, un parasti tâ rezultâtâ nepiecieđama pamatu rekonstrukcija.

Blietçāna palielina materiāla blīvumu, un tādçjādi palielinās slodzes izturība. Tā arī samazina gaisa kabatas, tādçjādi samazinās izplūdes, izpleđanās un saraudanās risks, materiālā nokdūstot üdenim.

Vispārējā drošība

Lai garantētu savu un citu cilvēku drošību, rūpīgi iepazīstieties ar sekošiem drošības norādījumiem. Operatora pienākums ir pilnībā pārzināt blietētāja lietošanas drošības pasākumus. Ja rodas šaubas par pareizu un drošu PCX 20A plātnes blietētāja lietošanu, konsultējieties ar savu vadītāju vai Belle Group.

UZMANIBU

Nepareiza blietētāja apkope vai lietošana var būt bīstama. Rūpīgi iepazīstieties ar šo nodaļu, pirms veicat apkopes, servisa vai remonta darbus.

• Blietētājs ir smags, tādēl neceliet to pats, LŪDZIET PALĪDZĪBU vai izmantojiet piemērotu pacelšanas ierīci.
• Norobe ojiet darba zonu un sekojiet, lai nepiederošie atrastos droša attalumā.
• Strādājot ar blietētāju, operatoram jānodrošinās ar aizsargtērpu (skat. nodalu Veselība un drošība).
• Pirms ieslēdzat blietētāju, noskaidrojiet, kā to izslēgt, lai sarežģītā situācijā prastu rīkoties.
• Izslēdziet blietētāju pirms tā transportēšanas, pārvietošanas darba zonā vai apkopes.
• Strādājot ar blietētāju, tā dzinējs stipri sakarst. Įaujiet dzinējam atdzist, pirms tam pieskaraties. Neatstājiet iedarbinātu dzinēju bez uzraudzības.
• Nenoņemiet vai nepārveidojiet aizsargelementus, tie ir paredzēti jūsu drošībai. Pārbaudiet to stāvokli un, ja kāds no tiem ir bojāts vai pazudis, NELIETOJIET BLIETETAJU, fidz aizsargelements ir salabots vai nomainīts.
• NELIETOJIET BLIETËTÄJU, ja jütaties slims, noguris vai atrodaties alkohola vai narkotiku ietekmë.

Drošiba, uzpildot degvielu

UZMANIBU

Degviela ir viegli uzliesmojoša. Tas var izraisīt traumas un īpašuma bojājumus. Izslēdziet dzinēju, izdzēsiet visas atklātās liesmas un nesmēkējiet, uzpildot degvielu. Notīriet izšlakstīto degvielu.

• Pirms degvielas uzpildes izslēdziet dzinēju un laujiet tam atdzist.
• NESMEKEJIET degvielas uzpildes laikā un sekojiet, lai tuvumā neatrastos atklāta liesma.
• Izlijušu degvielu nekavējoties neutralizējiet ar smiltīm. Ja degviela nokluvusi uz apgērba, pārgērbieties.
• Uzglabājiet degvielu piemērotā, īpašā konteinerā, kas novietots tālu prom no siltuma avotiem vai viegli uzliesmojošiem materiāliem.

Vibrācija

Blietēšanas laikā vibrācija dalēji iedarbojas uz operatora rokām. Šīkāka informācija par vibrācijas līmeņiem un lietošanas laiku atrodama nodalā Specifikācijas un tehniskie dati (maksimālais ieteicamais iedarbības laiks dienā). NEPĀRSNIEDZIET maksimālo lietošanas laiku.

Aizsargtērps

Strādājot ar blietētāju, nepieciešams nodrošināties ar piemērotu darba apgērbu un aksesuāriem, piemēram, aizsargbrillēm, cimdiem, ausu aizsargiem, putekļu masku un apaviem ar tērauda apkalumu (papildu drošībai – ar neslīdošām zolēm). Lietojiet darba apgērbu, kas piemērots darba specifikai. Sekojiet, lai betons nenonāktu tiešā kontaktā ar ādu.

Putekli

Blietēšanas laikā reizēm rodas putekli, kas var būt bīstami veselībai. Vienmēr lietojiet masku, kas aizsargā no putekliem.

Degviela

Nenorijiet degvielu un neieelpojiet degvielas izgarojumus, kā arī sekojiet, lai tā nenonāktu tiešā kontaktā ar ādu. Nekavējoties noskalojiet izšlakstītu degvielu.

Ja degviela nokluvusi acis, izskalojiet tās ar lielu daudzumu ūdens un, tiklīdz iespējams, vērsieties pēc medicīniskās palīdzības.

Izplūdes gāzes

Nedarbiniet PCX 20A blietētāju slēgtās telpās vai ierobežotā zonā. Sekojiet, lai darba zonā būtu pietiekama gaisa apmaina.

UZMANIBU

Blietētāja radētās izplādes gāzes ir žpai toksiskas un var izraisāt nāvi!

Pārbaudes pirms darba sākšanas

Pārbaude pirms iedarbināšanas

Sekošās pārbaudes pirms iedarbināšanas jāveic pirms katras darba sesijas vai ik pēc četrām darba stundām atkarībā no tā, kas pirmais. Sekojiet norādījumiem nodalā Apkope. Ja atklājat bojājumu, blietētāju nedrīkst izmantot, līdz bojājums novērsts.

1. Rūpīgi pārbaudiet, vai uz PCX 20A blietētāja nav redzamas bojājumu pazīmes. Pārbaudiet, vai piedziņas siksnas aizsargelements ir nostiprināts.
2. Pārbaudiet, vai caurulvados, ielietnes atverēs, iztecināšanas atverēs un citās blietētāja detalās nav radušās sūces. Novērsiet sūces, pirms izmantojat blietētāju.
3. Pârbaudiet dzinēja ellas līmeni un papildiniet to, ja nepieciešams.
4. Pârbaudiet dzinêja degvielas lîmeni un papildiniet to, ja nepieciešams
5. Pârbaudiet, vai nav radusies degvielas un ellas noplüde.

Blietētāja lietošana

• Pārvietojiet blietētāju uz darba zonu
Ja blietētāja transportēšanai vajag izmantot pacelšanas ierīci, sekojiet, lai tās darba slodzes ierobežojumi atbilstu PCX 20A blietētāja masai (skat. specifikāciju tabulu vai blietētāja numura plāksni). Piestipriniet piemērotas kēdes vai stropes TIKAI pie pacelšanas ierīces instalēšanas punktiem PCX 20A blietētāja virspusē.

- AIZLIEGTS transportēt un pārvietot PCX 20A blietētāju, ja iedarbināts tā dzinējs, pat ja attālums ir neliels.

- Ja veiktas visas pārbaudes, kas norādītas nodalā Pārbaude pirms iedarbināšanas, atlauts iedarbināt dzinēju. Belle Group PCX 20A segmenta blietētāji ir aprīkoti ar centrbēdzes sajūgu, kas lauj darbināt dzinēju tukšgaitā, nedarbinot vibratoru. Palielinot dzinēja ātrumu, iedarbojas sajūgs un vibrators. Lai blietētājs darbotos pareizi, dzinēja ātrumam jābūt maksimālam.

- Noregulējiet degvielas droseli maksimālā pozīcijā un izmantojiet vadības rokturi, lai vadītu vai pagrieztu PCX 20A blietētāju. Vibratora darbības ietekmē pamatnes plātne ne tikai vibrē, bet arī virzās uz priekšu. Normālos darbības apstākļos blietētāju nav nepieciešams stumt, tam jāvirzās uz priekšu pašam. Kustības ātrumu nosaka blietējamās virsmas stāvoklis. Ja blietējat uz nogāzes, ievērojiet īpašu piesardzību, regulējot blietētāja kustības virzienu. Ja nepieciešams, pievienojiet blietētāja šasijas apakšdalā piemērotu trosi, lai palīgs varētu uzņemties daļu blietētāja svara. Strādājiet uz nogāzes virzienā uz augšu un uz leju, nevis šķērsām.

- Apstrādājiet virsmu ar PCX 20A blietētāju organizēti, līdz panākts vēlamais blietējums. Ja nepieciešams blietēt vairākus slāņus citu uz cita, blietējiet katru slāni atseviški.

BRĪDINĀJUMS

Pirms lietojat ierīci vai veicat jebkādus apkopes darbus, JUMS JĀIZLASA un JĀIELĀGO šī rokasgrāmata.

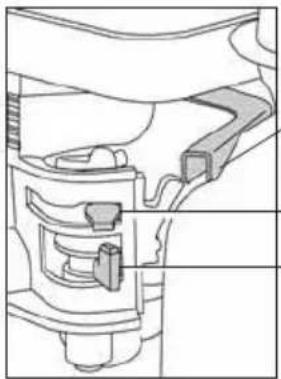

HondaGX120

1. Atveriet degvielas krBnu, virzot degvielas padeves sviru lodz galam pa labi.

2. Ja dzin3js ir atdzisis, aktiviz3jiet gaisa droseli, virzot tbs sviru lodz galam pa kreisi. Ja jeiedarbina uzsilis dzin3js, gaisa drosele parasti nav nepiecieљama, taiu, ja dzin3js ir atdzisis, iesp3jams, vajadz3s dan3ji izmantot gaisa droseli.

3. Pagrieziet dzin3ja sl3dzi pulksteta rbdotbja virzienb lodz pozocijai I.

4. Noregulajiet degvielas droseli tukpgaitb, virzot tbs sviru lodz galam pa labi. Nedarbiniet dzin3ju, ja degvielas drosele noregul3ta pilnb jauda, jo bliet3tajs sbk vibr3t, tiklodz iedarbinets dzin3js.

5. Сиељi satverot ar vienu roku vadobas rokturi, otrb rokb satemiet startera rokturi. Pavelciet starteri, lodz jytama dzin3ja pretestoba, un p3c tam naujiet starterim atgriezties sbkotn3jb pozocijb.

6. Levzrojot piesardzobu, lai neizvilktu pilnobb startera trosi, strauji pavelciet startera rokturi.

7. Atkbrtojiet to, lodz dzin3js sbk darboties.

8. Kad dzinəjs iedarbinbts, pakbpeniski atbrovojiet gaisa droseles sviru, virzot to pa labi.

9. Ja dzinajs nesbk darboties pac vairbkiem m3minbjumiem, sekojiet norvdojumiem nodanb Bojbjumu novzrpana 41. lpp.

10. Lai izslągtu dzinąju, noreguląjiet degvielas droseli tukpgaitb un pagrieziet dzinąja slądzi pretąji pulkstęta rbdotąja virzienam lodz pozīcijai 0.

11. Aizveriet degvielas krānu.

Problēma	Cēlonis	Risinājums
Nevar iedarbināt dzinēju. Nav degvielas. Atveriet degvielas krānu.Papildiniet degvielu tvertnē.Izslēgts dzinējs. Ieslēdziet dzinēju.Aizsērējusi aizdedzes svece. Nofīriet aizdedzes sveces un noregulējiet tās atstarpi.Atdzisis dzinējs. Aizveriet gaisa droseli.Pārplūdis dzinējs. Atveriet gaisa droseli, pilnībā atveriet degvielas droseli,pavelciet starteri, līdz dzinējs sāk darboties.
Dzinēju joprojām nevariedarbināt.	Nopietns bojājums.	Kontaktējieties ar oficiālo pārstāvi vai Belle Group.
Blietētājs nevibrē.Piedziņas siksna pārāk valīga.Blokęts gaisa filtrs.	Dzinēja ātrums pārāk zems.Noregulējiet piedziņas siksnas spriegojumu.	Noregulējiet lielāko dzinēja ātrumu.
	Iztīriet vai mainiet gaisa filtru.
	Pievada bojājums.	Kontaktējaties ar oficiālo pārstāvi vai Belle Group.
	Vibratora bojājums.	Kontaktējaties ar oficiālo pārstāvi vai Belle Group.
Asfalts līp pie plātnes.	Pārāk maz smērvielu.	Izmantojiet ūdeni.
Bitumena virsma lobās(sašķelas).	Pārāk spēcīgs blietējums.	Noņemiet un pārstrādājiet.
Zems kustības ātrums(plātne grimst).	Pārāk dzilš slānis.	Noņemiet dalu materiāla.
	Pārāk augsts vai pārāk zems mitruma saturs.	Noņemiet materiālu un noregulējiet.

Apkope

Belle Group PCX 20A segmenta vienvirziena plâtnes blietëtäji ir izstrādāti tā, lai garantētu ilgstošu darbību. Galvenos apkopes un remonta darbus ieteicams veikt pie oficiālā pārstāvja vai Belle Group. Izmantojiet tikai originālās Belle Group rezerves daļas, nepiemērotu rezerves daļu lietošanas rezultātā var tikt anulēta garantija.

Pirms veicat apkopes darbus, izslēdziet dzinēju. Strādājot ar benzīna dzinēja blietētāju, atvienojiet HT pievadu no aizdedzes sveces.

Novietojiet PCX 20A blietētāju uz horizontālas virsmas, lai degvielas līmeņa rādītāji tiktu nolasīti precīzi. Izmantojiet tikai ieteicamās ellas (skat. tabulu nākošajā lappusē).

lebraukšanas periods

Pirmo reizi izmantojot jaunu PCX 20A blietētāju, dzinēja ella jāmaina pēc sākotnējā iebraukšanas perioda (skat. sīkāku informāciju dzinēja lietošanas instrukcijā). Vibratora vārpstas ella jāmaina pēc pirmajām 100 darba stundām, pēc tam – ik pēc 500 darba stundām. Sīkāka informācija par vibratora vārpstas ellas mainišanu atrodama nodalā Vibratora vienība. Siksnas spriegojums jāpārbauda ik pēc četrām darba stundām.

Regulārā apkope		Pēc pirmajām4 stundām	Pirmaismēnesis/20 h	3 mēneši/ 50 h	6 mēneši/ 100 h
Dzinēja ellā	Pārbaudīt līmeni	√
	Pārbaudīt		√		√
Gaisa filtrs	Pārbaudīt stāvokli		√		√
	Pārbaudīt/mainīt				√
Aizdedzes svece	Pārbaudīt/tīrīt				√
Piedziņas siksna	Spriegojums	√	√	√

Ellas/degvielas tips un tilpums – aizdedzes sveces tips

	Ellas tips	Daudzums	Degvielas tips	Tilpums	Aizdedzes veces tips	Elektrodu atstarpe (mm)
Degviela Honda GX120	S.A.E. 10W 30	0.6 l	Svinu nesaturoša	2.5 l	BM6ES or BPR6ES	0.7 - 0.8
Vibrators	Turbine Oil 32	0.22 l	N/A	N/A	N/A	N/A

Aizbāznis Blivslēgs Svira Vītnes apakšdala

Vibratora vieniba

Nonemiet aizbāzni kopā ar blīvslēgu, pārbaudiet, vai ellas līmenis sasniedz vītnes apakšdaļu uz ellas aizbāžņa atveres. Papildiniet to, ja nepieciešams, izmantojot piemērotu ellu (skat. tabulu).

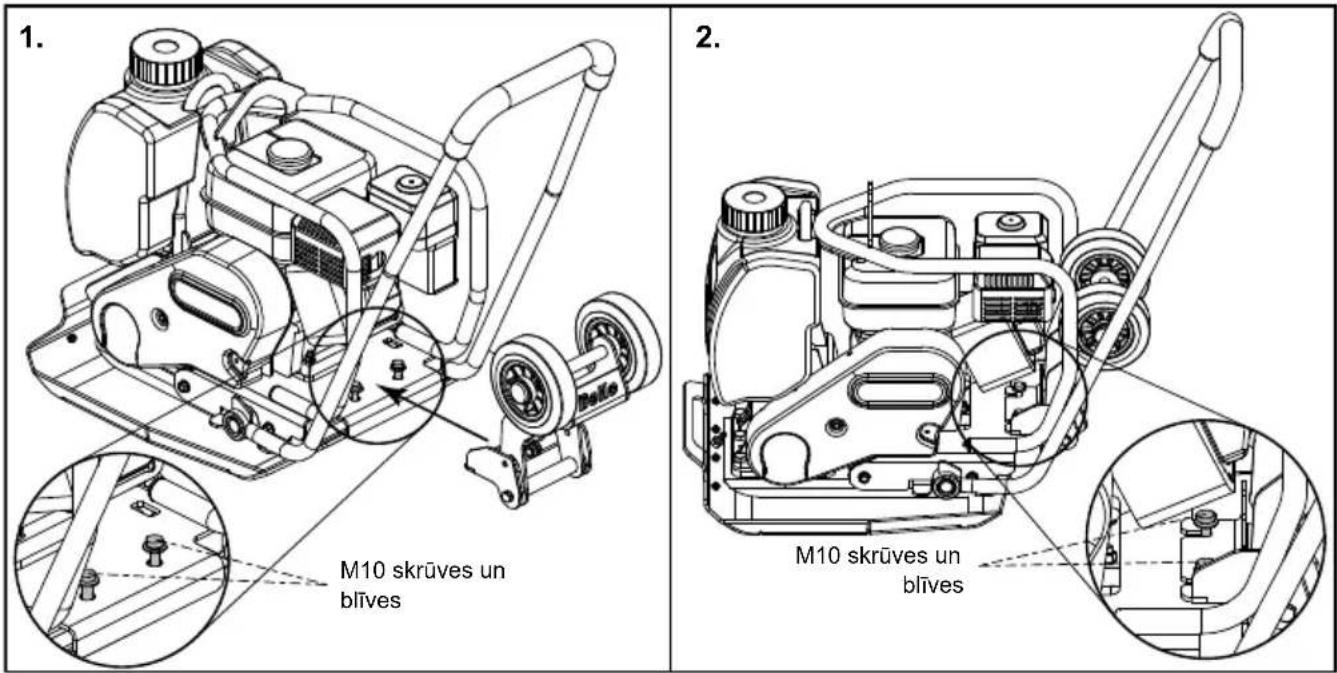

1. M10 skrūves un blīves 2. M10 skrūves un blīves

1. Atskrūvējiet 2 x M10 skrūves līdz 15 mm augstumam, tad paceliet M10 plakanās un elastīgās blīves līdz skrūvju galvām (skat.1. attēlu)
2. Gropes riteņa komplektā nostādiet tā, lai tās atrastos vienā līnijā ar M 10 skrūvēm.
3. Iebīdiet riteņa komplektu tam paredzētajā vietā. Bīdiet tikmēr, kamēr skrūves saskaras ar gropes apakšu un tās vairs nevar pastumt.
4. Atbrīvojiet plakanās un elastīgās blīves, lai tās atrastos riteņa komplekta augšā. Tagad operatoram vajadzētu tās saskaṭīt.
5. No jauna piegrieziet M10 skrūves līdz spriegojumam 55 Nm.

Garanti

Jūsu jaunā Belle Group PCX 20A vienvirziena plāksnes blietētāja garantija attiecas tikai uz oriģinālo pircēju un ir spēkā vienu gadu (12 mēnešus) no oriģinālā pirkuma datuma. Belle Group garantija sedz konstrukcijas, materiālu un ražošanas bojājumus.

Belle Group garantija nesedz

1. Bojājumus, kas radušies nepareizas lietošanas vai nomešanas rezultātā, vai citus bojājumus, kas radušies, neievērojot lietošanas instrukcijā sniegtos montāžas, ekspluatācijas vai apkopes norādījumus.
2. Modifikācijas, papildinājumus vai remontdarbus, ko nav veikuši Belle Group darbinieki vai oficiālie pārstāvji.
3. Izmaksas, kas rodas transportējot un pārvadājot blietētāju pie Belle Group vai oficiālajiem pārstāvjiem un atpakal garantijā paredzētā remonta vai novērtējuma veikšanai.
4. Materiālu un/vai darba izmaksas, atjaunojot, labojot vai mainot nodilušas detalas.

Garantija nesedz šādu blietētāja daļu bojājumus:

• piedzinas siksnas,
• dzinēja gaisa filtrs,
• dzinēja aizdedzes svece.

Belle Group un/vai oficiālie pārstāvji, direktori, darbinieki vai apdrošinātāji nav atbildīgi par netiešiem vai citiem bojājumiem, zaudējumiem vai izdevumiem, kas radušies saistībā ar nespēju lietot blietētāju vai tā rezultātā.

Garantijas prasījumi

Ar garantijas prasijumiem lüdzam vērsties vispirms pie Belle Group pa telefonu, faksu, e-pastu vai rakstiski.

Garantijas prasījumi

Tel: [phone] Fax: [phone] Email : [e-mail]

Rakstiski
