Produkta veids	Vienvirziena vibrācijas plāksne
Zīmols	Lescha (Belle Group)
Modelis	BELLE PCX 450
Plāksnes platums	450 mm
Augstums (benzīns)	610 mm
Garums (benzīns)	798 mm
Svars (ar Honda GX120 motoru)	86 kg
Barošana	4-taktu benzīna motors (Honda GX120 4,0 ZS / 3 kW vai GX160 5,5 ZS / 4 kW, vai Robin EX13/EX17, vai Hatz dīzelis)
Motora apgriezieni	3600 apgr./min
Centrbēdzes spēks	16,5 kN
Vibrācijas frekvence	101 Hz
Maksimālais pārvietošanās ātrums (benzīns)	18,5 m/min
Blīvēšanas spēja	Saistoši, granulēti un bitumena materiāli; slāņa biezums līdz 150 mm
Skaņas jaudas līmenis	107 dB(A) (ar GX160, EX17, Hatz)
Roku-rokas vibrācijas (HAV)	Aptuveni 2,5 m/s² (atkarībā no motora)
Degvielas tvertnes tilpums	3,6 L (Honda GX160) / 2,5 L (GX120)
Motoreļļas tilpums	0,6 L (Honda GX120/160)
Vibratora eļļas tilpums	0,4 L (turbīnas eļļa 32)
Kārtējā apkope	Motoreļļas maiņa ik pēc 100 h, siksnas pārbaude ik pēc 4 h, gaisa filtra tīrīšana katru mēnesi
Rezerves daļas	Piedziņas siksna, gaisa filtrs, aizdedzes svece, laistīšanas komplekts, bruģakmens paliktnis, transportēšanas piederums
Drošība	Obligāts IAL (aizsargbrilles, cimdi, pretskaņu ķivere, drošības apavi); neizmantot slēgtā telpā; pirms apkopes izslēgt motoru
Garantija	12 mēneši sākotnējam pircējam, sedz materiālu un ražošanas defektus

Bieži uzdotie jautājumi - BELLE PCX 450 Lescha

Kādu eļļu izmantot motoram un vibratoram?

Benzīna motoram izmantojiet SAE 10W30 eļļu (daudzums: 0,6 L Honda GX120/160). Vibratoram izmantojiet turbīnas eļļu ISO VG 32 (0,4 L).

Kā iedarbināt vibrācijas plāksni BELLE PCX 450?

Pārbaudiet eļļas un degvielas līmeņus. Atveriet benzīna krānu. Aukstai iedarbināšanai aizveriet droseli. Iestatiet gāzes sviru tukšgaitā. Pavelciet auklas starteri līdz jūtat pretestību, tad pavelciet strauji. Pēc iedarbināšanas pakāpeniski atveriet droseli.

Kāds ir ieteicamais maksimālais blīvēšanas dziļums?

Granulētiem materiāliem līdz 150 mm. Saistošiem materiāliem samaziniet slāņa biezumu. Nepieciešamais gājienu skaits ir atkarīgs no materiāla veida (piem., 2 līdz 6 gājieni 40-100 mm).

Kā izmantot laistīšanas sistēmu?

Piepildiet pudeli ar tīru ūdeni, pirms pildīšanas aizveriet izplūdes krānu. Atveriet to asfalta blīvēšanas laikā, lai novērstu pielipšanu.

Kādi IAL ir obligāti šīs plāksnes lietošanai?

Aizsargbrilles, cimdi, pretskaņu ķivere (jo skaņas līmenis līdz 107 dB(A)), tērauda purngala apavi un piemērota putekļu maska.

Kā pārbaudīt un noregulēt piedziņas siksnas spriegojumu?

Noņemiet aizsargpārsegu. Piespiediet siksnas vidu: izliecei jābūt 5 līdz 10 mm. Lai noregulētu, atskrūvējiet motora skrūves, pagrieziet spriegojuma skrūvi, lai pielāgotu, tad atkal pievelciet.

Ko darīt, ja plāksne nevibrē?

Pārbaudiet, vai motora apgriezieni ir maksimāli, vai siksna nav vaļīga, vai gaisa filtrs nav aizsērējis. Ja problēma turpinās, sazinieties ar pilnvarotu tehniķi.

Vai es varu izmantot šo plāksni uz bruģakmens?

Jā, uzstādot bruģakmens paliktni (izvēles piederums). Neizmantojiet parastai blīvēšanai ar šo paliktni.

Kā transportēt vibrācijas plāksni?

Izmantojiet noņemamo vai fiksēto transportēšanas piederumu (riteņi). Lai paceltu ar iekrāvēju, piestipriniet stropes tikai paredzētajā pacelšanas punktā augšpusē.

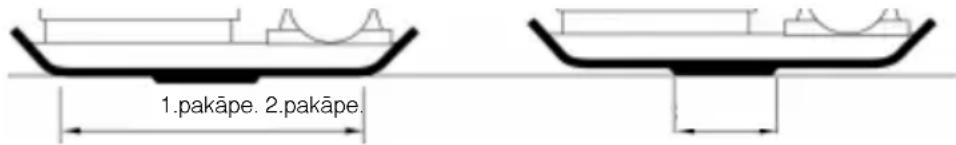

Kas ir 'Dual Force' sistēma?

Tas ir Belle Group patents, kas ļauj plāksnei radīt statisku spiedienu no 1400 līdz 1800 kg/m², atbilstoši NRSWA specifikācijām ceļu būvlaukumiem. Pamatnes plāksne sadalās divās daļās dubultai blīvēšanai.

LIETOŠANAS INSTRUKCIJA BELLE PCX 450 Lescha

Nodalā Apkārējā vide ir paskaidrots, kā likvidet noliotu blietētāju videi draudzīgā veidā.

Nodalà Blietētaja apraks sniegta informacija par blietētaja uzbūvi un vadības elementiem.

Nodalā Veselība un drošība aprakstīs, kā lietot blietētāju, garantejot savu un citu cilveku drošību.

Nodalā ledarbināsanas un izslēgšanas kārtība norādīts, kā iedarbinat un izslēgt blietetāju.

Nodala Bojajumu novéršana palidžes novérst blietētāja bojajumu.

Nodalā Apkope sniegtīnorādijumi par blietēṭaja vispārīgo apkopi un servisu.

Nodalā Garantija ir izklastīta garantijas butiba un prasijumu kārtiba.

Nodalá Dual Force ir sniegtas blietësanas specifikácijas, ko spëj nodroşinat šis blietëtãjs.

NodalCE certifikats ir standarti, saskana ar kuriem ir izstradats sis blitetajs.

Noradijumi saistibar piezimem

Rokasgramata teksts, kam japiever's ipa sa uzmaniba, apzimets sada veida:

UZMANIBU

lespejams risks. Neieverojot noradijumus, ierie var tikt bojata vai jus varat gut savainojumus.

BRIDINAJUMS

Var tikt apdraudeta lietotaja dziviba.

Bridinajums

BRIDINAJUMS

Pirms lietojat ierici vai veicat jebkadus apkopes darbus, JUMS JAIZLASA un JAIELAGO sI rokasgramata

JAZINA, kā droši lietot icerces vadibas elementus un veikt drošu akopi.

(NB: Pirms ierie ieslegsan vienmer parliecinieties, ka zinat, ka to izslegt, gadjumá, ja rastos sarežgjum.)

VIENMERvalkajiet vai izmantoijet atbilstošu drošibas aprkojumu, kas nepiečesams jusu aizsardzibai.

Ja jums ir KADI JAUTAJUMI par sis ierices drosu lietoanu vai apkopi, VAICAJET DARBU VADITAJAM VAI SAZINIETIES AR BELLE GROUP.

Satures

Kaizmanto srokasgramatu 186

Bridinajums 186

lerices apraksts 187

Vide. 187

Tehniskie dati 188

Apzimejumi 189-190

Visparejadrosha 190

Veseliba un drošoba 191

Pärbaudes pirms darba saksanas 191

leslgsanas un izslegsanas procedura 192

Blieteshanas iemesli 192

Blietetaja lietošana. 193

Izmantošana 193

Blieteshanas specifikacijas 194

Bojajumu izlaborošana 194

Serviss unapkope 195

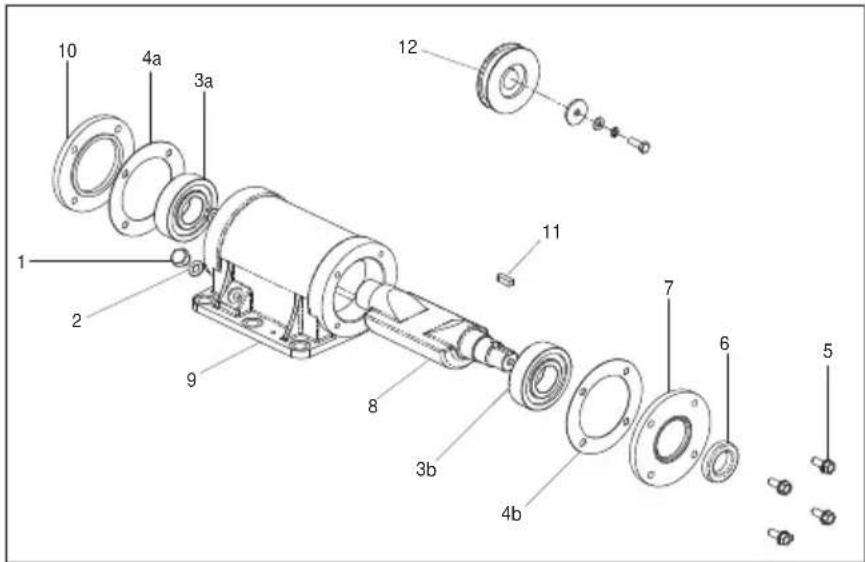

Montazas noradijumi 196

Instalešanas noradijumi. 196

Dual Force certifikats 197

Garantija 197

CE certifikats 4

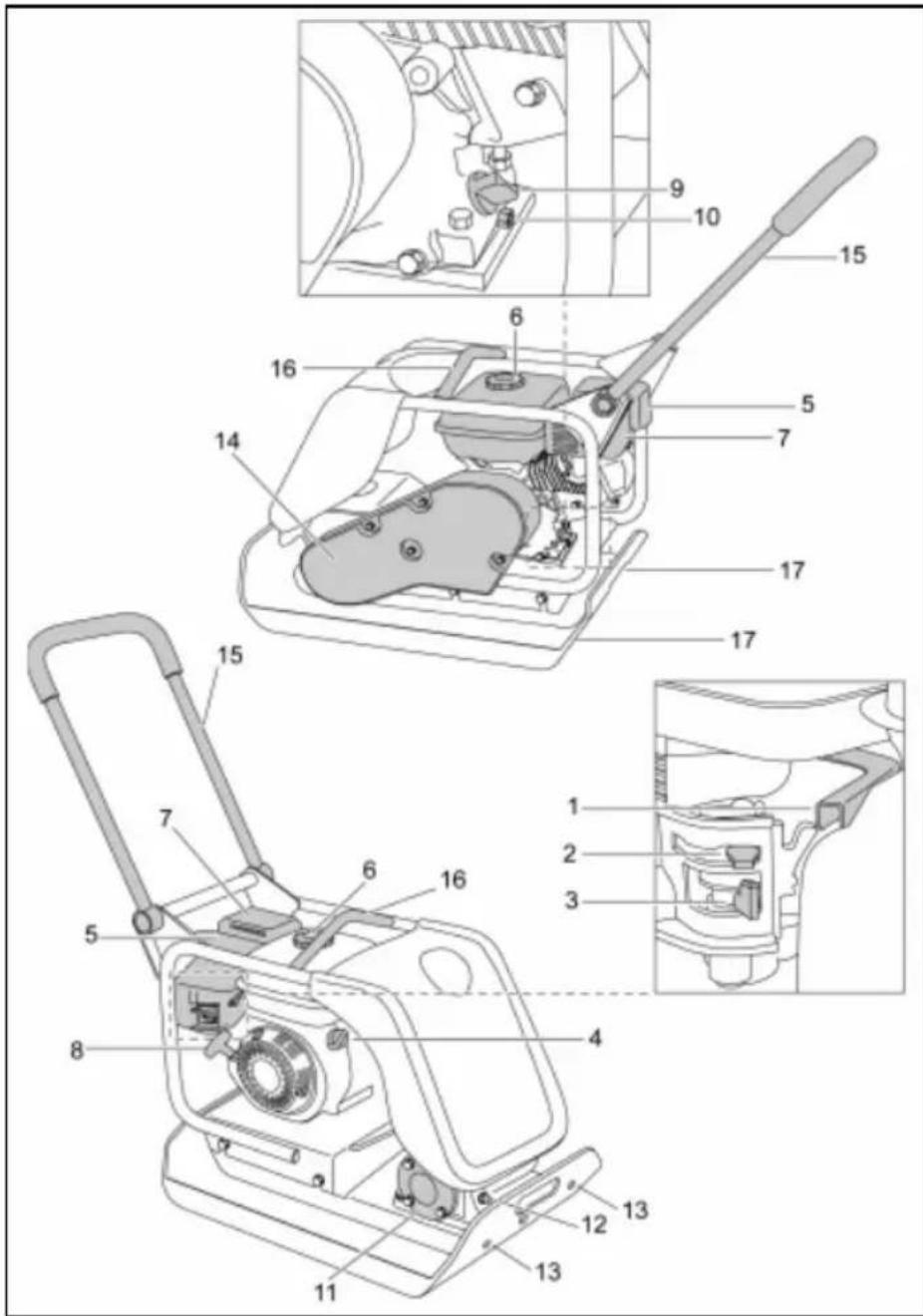

1. Degvielas droseles svira.
2. Gaisa droseles svira.
3. Degvielas padeves svira.
4. Dzineja sledzis.
5. Gaisa filtra korpuss.
6. Degvielas tvertne.
7. Izputejs.
8. Startera rokturis.
9. Dzineja ellas ieiletne/merstienis.
10. Dzinejaellas tvertnes aizbaznis.
11. Vibrators
12. Vibratora ellas tvertnes aizbaznis.

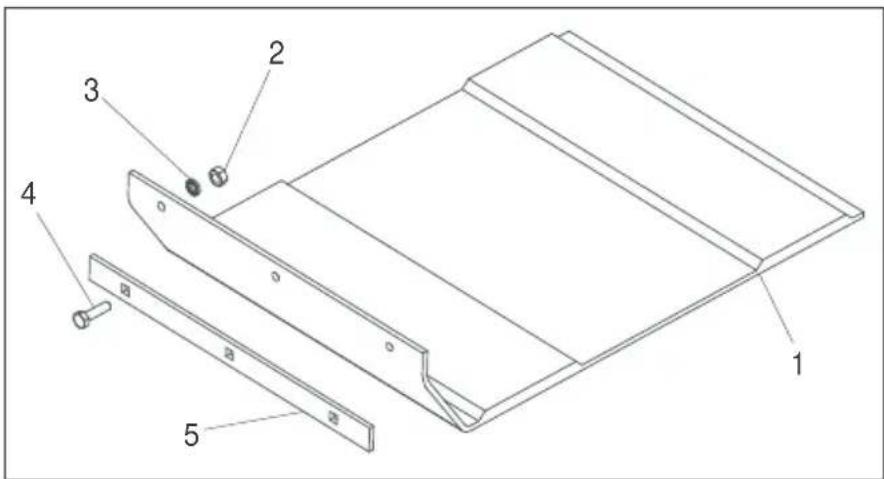

13. Udens smidzinataja sistemas vai brugesanas uzlikas instalesanas punkts.
14. Piedzinas siksnas aizsargelements.
15. Vadibas rokturis.
16. Pacel'sanas ierices instale'sanas punkts.
17. Transportesanas ierices instaleesanas punkti.

UZMANIBU. Zimejuma ir redzams blietetajs, kasaprikots ar Honda GX160 dzineju. Informacia par Robin&Hatz dzineja dalam ir atrodama raizotaja lietoanas instrukcija.

Vide

LV

Drośa iznicināsana

Noradijumi vides aizsardzibai.

lerice satur vertigus materialus. Nolietoto ieri un aksesuarius nogadajiet uz atbilstošam otreizjās sparstrades vietam.

Detala	Materiãs.
Rokturis TêraudsPriekšējais vãks HDPEGalvenais rãmis TêraudsPamatnes pläksne TêraudsTvēriena vietas GumijaDzinejs AluminijsElastīgi stiprinājumi TêraudsDažădas detalas Têrauds Üdens trauks (ja instalëts)	un gumijaun alumiñisPlastmasa

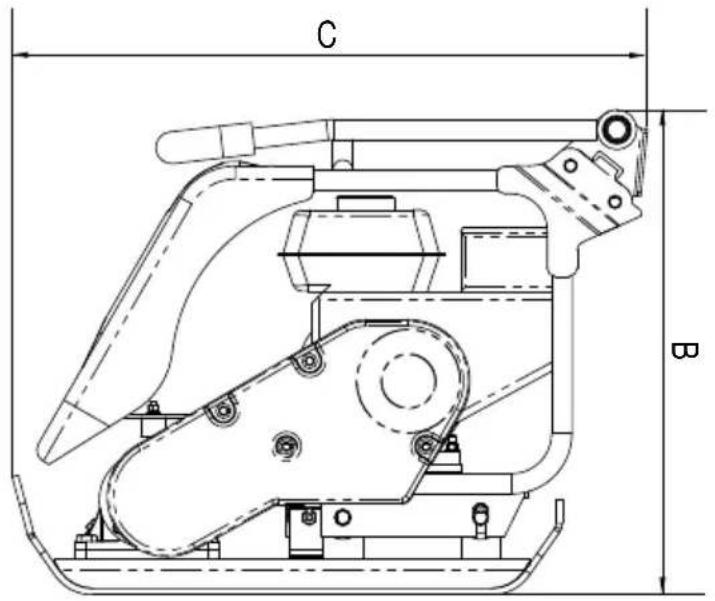

Modelis	PCX350	PCX400		PCX450				PCX500

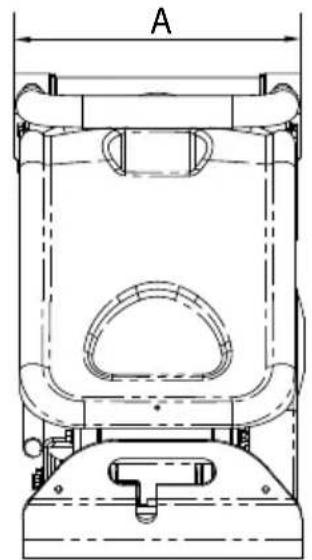

A - pläksnes platums (mm)	350 400 450 500
B - augstums - benzina dzinëjs (mm)	610 610	610 610
B - augstums - dīzeldzinëjs (mm) - 675 675	675
C - garums - benzina dzinëjs (mm)	798 798	798 798
C - garums - dīzeldzinëjs (mm)	870 870 870	870
Masa Honda GX120 4,0 hp/3 kW (kg)	80 83	86 90
Masa Honda GX160 5,5 hp/4 kW (kg) -		-		- 85
Masa Robin EX 13 4,5 hp (kg)		79 81 83 85
Masa Robin EX 17 6 hp (kg)		79 81 83 85
Masa Hatz Diesel 4,6 hp/3,5 kW (kg)		-		105.5		110.5		115
Dzinëja - Honda / Robin (apgr./min)		3600		3600		3600
Dzinëja - Hatz (apgr./min)		3600		3600		3600		3600
Vibratora spëks (kN)		14,5		16,5		16,5		16,5
Biežums (Hz)		101		101		101
Maks. kustības ātrums - benzina dzinëjs (m/min)		18.5		18.5		18.5
Maks. kustības ātrums - dīzeldzinëjs (m/min)		-		13.8		13.8		13.8
Statisko Spiedenu (kg/m2)		451		405		368
Dual Force (NRSWA) Honda (kg/m2)		2016		1808		1965
Dual Force (NRSWA) Hatz (kg/m2)		-		2087		2062		1895
Trokšnu limenis GX160, EX17 & Hatz		107 (Lw(A))		107 (Lw(A))		107 (Lw(A))		107 (Lw(A))
Trokšnu limenis GX120, EX13		105 (Lw(A))		105 (Lw(A))		105 (Lw(A))		105 (Lw(A))
3 asu vibracija (m/s2)		Hondastandarta2.26	HondaHAUC2.01	Hondastandarta2.50	HondaHAUC2.25	Hondastandarta2.45	HondaHAUC2.20	Hondastandarta2.50	HondaHAUC2.25
Lieto-šanas (Stundas)		12.2	15.5	10	12.2	10.5	13	10	12.2

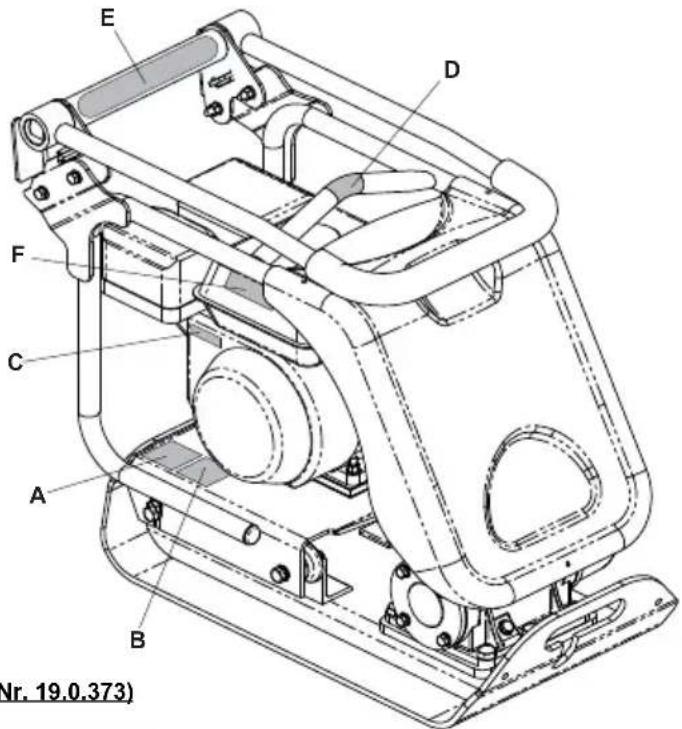

A. Drośibas apzimējums.
B. Troksha apzimejums.
C. Dzineja apgriezienu apzimejums.
D. Pacel'sanas punkta apzimejums.
E. Zema HAV apzimējums.
F. Dzineja bridinajuma apzImejums.

A-Drosibas apzimejums (Dalas Nr.19.0.373)

Izlasiet lietotaja rokasgramatu

Valkajiet
aizsargajosus
apavus

Valkajiet ausu aizsargu

Valkajiet aizsargbrilles

B-Troksna apzimejums (800-99942)

Troksa lmenis ierices darbibas laikar 105 dB(A).

C-Dzineja apgiezienu apzimejums

Dzineja liela atruma pozicija

Dzineja neliela
atruma pozicija

D-Pacelsanas punkta apzimejums

Pacelsanas punkts.

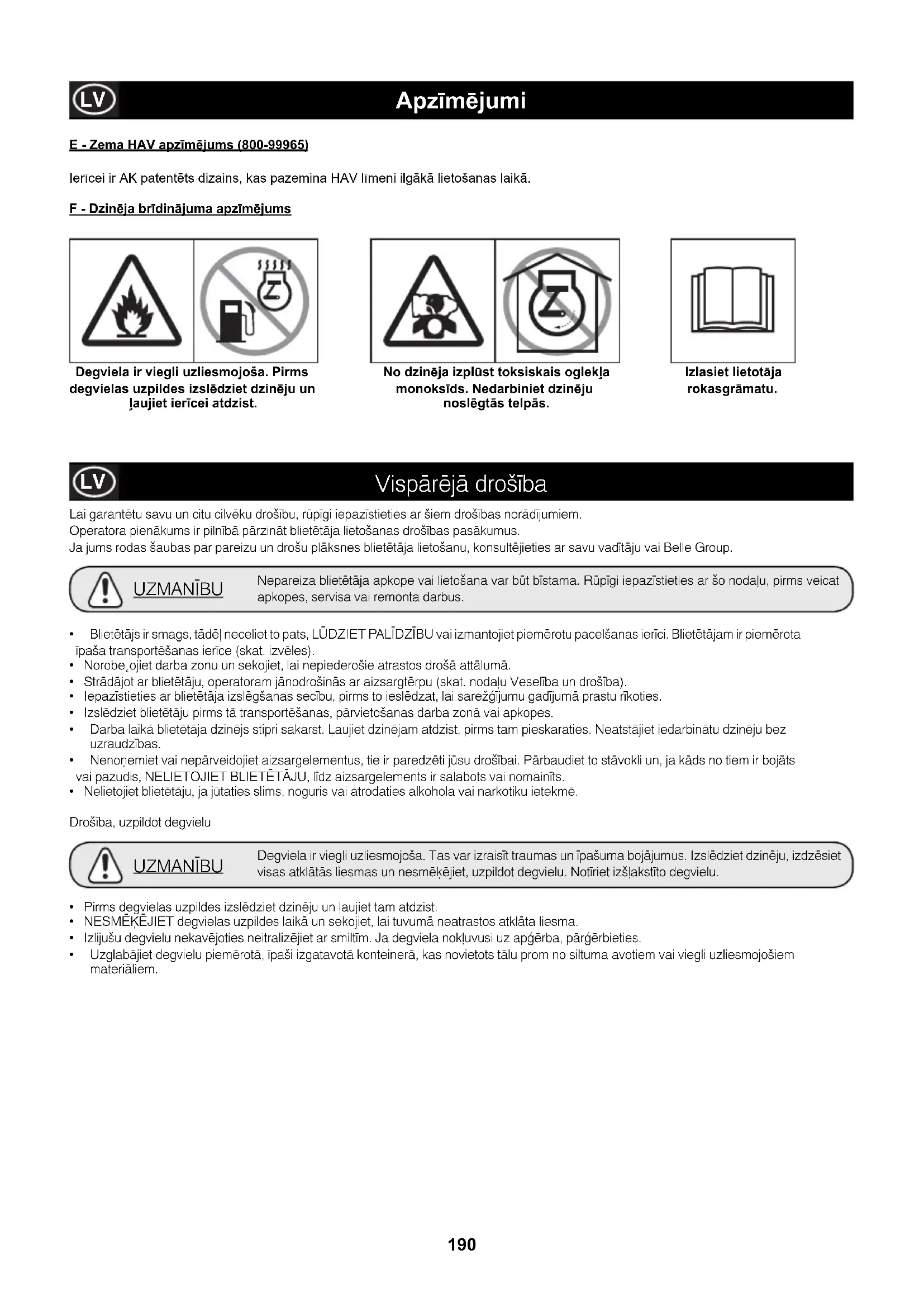

E-Zema HAV apzimejums (800-99965)

Iericei ir AK patentets dizains, kas pazemina HAV Imeni ilgakai lietosanas laikai.

F-Dzineja bridinajuma apzimejums

Degviela ir viegli uzliesmojsa. Pirms degvielas uzpildes izsledziet dzineju un laujiet icericei atdzist.

No dzinēja izplūst toksiskais oglekla monoksids. Nedarbiniet dzinēju noslęgtās telpās.

Izlasietlietotaja rokasgramatu.

Visparejá drošíba

Lai garantētu savu un citu cilveku drošūb, rūpīgi iepazistieties ar šiem drošibas norādījumiem.

Operatora pienakums ir pilnibā pārzināt blietetāja lietosanas drośibas pasakumus.

Ja jums rodas saubas par pareizu un drosu plaksnes blietetaja lietoansu, konsultejeties ar savu vaditaju vai Belle Group.

UZMANIBU

Nepareiza blietetaja akpope vai lietošana var but bistama. Rupigi iepazistieties ar so nodalu, pirms veicat akpopes, servisa vai remonta darbus.

• Blietetajs ir smags, tadel neceliet to pats, LUDZIET PALIDZIBU vai izmantojiet piemerotu pacelsanas ierici. Blietetajam ir piemeroata paasa transporteisanas icerice (skat. izveles).
• Norobe,ojiet darba zonu un sekojiet, lai nepiederosie atrastos drosa attalumā.
  Stradajot ar blietetaju, operatoram janodrosinas ar aizsargterpu (skat. nodalu Veseliba un drosha).
• lepazistieties ar blitetāja izslegsanas secibu, pirms to iesledzat, lai sarežgjumu gadijumā prastu rikoties.
• Izslédziet blitetāju pirms tā transportešanas, parvietošanas darba zona vai apkopes.
  Darba laikā blietētāja dzinejs stipri sakarst. Laujiet dzinejam atdzist, pirms tam pieskaraties. Neatstajiet iedarbinatu dzineju bez uzraudzības.
• Nenonemiet vai neparveidojiet aizsargelementus, tie ir paredzeti jusu drošibai. Pärbaudiet to stavokli un, ja kads no tiem ir bojats vai pazudis, NELIETOJIET BLIETÉTÄJU, fidz aizsargelements ir salabots vai nomainits.
• Neliotojiet blitetāju, ja jutaties slims, noguris vai atrodaties alkohola vai narkotiku ietekmē.

Drosiba, uzpildot degvielu

UZMANIBU

Degviela ir viegli uzliesmojosa. Tas var izraisit traumas un ipasuma bojajumus. Izsledziet dzineju, izdzesiet visas atklatas liesmas un nesmekejiet, uzpildot degvielu. Notifriet izslakstto degvielu.

Pirms deqvielas uzpildes izsledziet dzineju un lauijet tam atdzist.
- NESMEKÉJIET degvielas uzpildes laikā un sekojiet, lai tuvuma neatrastos atklata liesma.
- Izljušu degvielu nekavējoties neutralizējiet ar smiltim. Ja degviela nokluvusi uz apgerba, párgérbieties.
Uzglabajet degvielu piemerotā, ipaši izgatavotā konteinerā, kas novietots talu prom no siltuma avotiem vai viegli uzliesmojosiemi materialiem.

Vibracija

Blietesanas laikā vibracija daléji iedarbojas uz operatora rokām. Belle Group plaksnes blitetäjir izstradātā, lai samazinatu vibracijas ietekmui uz plankstam/rokam. Sikaka informacija par vibracijas limeniem un lietošanas laiku ir atrodama nodala Specifikacijas un tehniskie dati (maksimalais ieteicamais iedaribbas laiks diena). NEPARSNIEDZIET maksimalo lietošanas laiku.

Aizarsgarteres

Stradajot ar blitetaju, nepiecesams pimerots darba apgerbu un aksesuari, piemeram, aizsargbrilles, cimdi, ausu aizsargi, puteklu maska un apavi ar terauda apkalumu.

Izmantojiet darba apgerbu, kas piemeroits jusu darba specifikai. Sasieniet garus matus un nonemiet rotaslietas, jo t as var ieklut bliteteta kustigajas dalas.

Putekli

Blietesanas laikareizem rodas putekli, kas var but bistami veselfbai. Vienmier lietojiet masku, kas aizsarga no putekliem.

Degviela

Nenorijet degvielu un neieelpoiet degvielas izgarojumus, kā ari sekojiet, lai tā nenonaktu kontaktā ar ādu. Nekavejoties noskalojiet izslakstitu degvielu.

Ja degviela nokluvusi acis, izskalojiet tās ar lielu daudzumu udens un, tiklidz iespējams, versieties pēc mediciniskas paīdžibas.

Izpludes gazes

UZMANIBU

Blietetaja radetas izplades gazes ir zpai toksiskas un var izraisat navi!

Nedarbiniet blietctäju slcgtselpas vai erobetotza. Sekojiet, lai darba zona bute pietiekami ventilcta.

Pärbaudes pirms darba saksanas

Pābaudes pirms iedarīnāsanas

Sis pbaraudes pirms iedarbinanas javeic pirms katras darba sesijas vai ik pec cetram darba stundam atkaribn no ta, kas ir pirmais. Sekojiet noradjumiem nodala Apkope. Ja atklajat bojajumu, blietetaju nedrikst izmantot, lidz bojajums tiek noversts.

1. Rupigi parbaudiet, vai uz bliteteta na rredzamas bojajumu pazimes. Parbaudiet, vai visas detalas ir instaletas un nostiprinatas. ipasu uzmanibu pieversiet piedzinas siksnas aizsargelementam, kas instalets starp dzineju un vibratoru.
2. Pärbaudiet dzineja ellas limeni un papildiniet to, ja nepiecesams.
3. Pärbaudiet dzineja degvielas limeni un papildiniet to, ja nepiecesams.
4. Pärbaudiet, vai nav radusies degvielas un elles noplüde.

BRIDINAJUMS

Nepareizi veikt apkopi ir bistami. Pirms veicat apkopi vai remontu, rupigi iepazistikieties ar saja nodaj sniegtajiem noradjumiem.

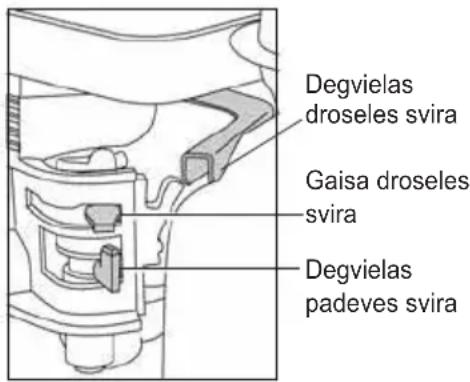

HondaGX120&GX160

1. Atveriet degvielas krnu, virzot degvielas padeves sviru lodz galam pa labi.
2. Ja dzin3js ir atdzisis, aktiviz3jiet gaisa drosi, virzot ts svir lodz galam pa kreisi. Ja jiedarbina uzsilis dzin3js, gaisa drosele parasti nav nepieierbama, tanu, ja dzin3js ir atdzisis, iesp3jams, vajadz3s dan3j izmantot gaisa drosi.
3. Pagrieziet dzin3a sl3dzi pulksteta rbdoteja virzienb lodz pozocijai I.
4. Noregul3jiet degvielas droseli tukpgaitb, virzot ts sviru lodz galam pa labi. Nedarbiniet dzin3ju, ja degvielas drosele noregulsta pilnb jaudb, jo blietatajs sbk vibrst, tiklodz iedarbinnts dzinjs.
5. Cieni satverot ar vienu roku vadobas rokturi, otr rokSatemiet startera rokturi. Pavelciet starteri, lodz jbtama dzinaja pretestoba, un p3c tam naujiet starterim atgriezties sbkotn3jB pozocijB.
6. levrojot piesardzobu, lai neizviktu pilnobb startera trosi, strauji pavelciet starterar rokturi.
7. AtkBrtojiet to, lodz dzinajs sbk darbodies.
8. Kad dzin3js iedarbinbs, pakbpeniski atbrovojiet gaisa droseles sviru, virzot to pa labi.
9. Ja dzin3js nesbk darboties p3c vairbkiem m3minbjumiem, sekojiet norbdjumiem nodanBojbjumu nov3rpana 13. lpp.
10. Lai izslagtu dzin3ju, noregul3jiet degvielas droseli tukpgaitb un pagrieziet dzin3ja sl3dzi pret3ji pulkstera rbdota jvarzienam lodz pozicijai 0.
11. Aizveriet degvielas kranu.

Robin EX 13 & EX 17 benzina dzinejs

1. Atveriet deqvielas krana.
2. Pagrieziet sledzi STOP pozicija I (ieslegts)
3. Noregulejiet atruma vadibas sviru pozicija, kas ir 1/3 no lielaka atruma.

4. Aizveriet gaisa droseles sviru.

5. Ja dzinejs ir atdzisis un gaisa temperatura ir zema, aizveriet gaisa droseles sviru pilniba.
   Ja dzinejs ir uznilis vai gaisa temperatura ir augsta, atveriet gaisa droseles svir fidz pusei vai pilniba.

6. Lenam pavelciet startera rokturi, lidz jutama pretestiba. Sis ir kompressijas punkts. Noregulejiet rokturi sakotneja pozicija un strauji pavelciet to. Neizvelciet trosi pilnibā. Pec dzineja iedarbināsanas, turot startera rokturi, laujiet tam atgriesties sakotneja pozicija.
7. Pec dzineja iedarbinasanas pakapeniski atveriet gaisa droseli, pagriezot tas sviru, lidz ta ir pilnibatverta. Neatveriet gaisa droseles svirupilnbuareziz, ja dzinejs ir atdzisis vai gaisa temperatura ir zema, jo dzinejs var noslapt.
8. Lai izslegt du zineju, noregulejiet atruma vadibas sviru zema atrumun laujiet dzinejam darboties 1 vai 2 minutes, pirms to izsledzat.
9. Pagriezi slezdi STOP preteji pulkstenarafdita virzienam lidz pozicijai 0 (izslegts).
10. Aizveriet degvielas krane.
11. Lenam pavelciet startera rokturi un noregulejiet to sakotnej pozicij, kad jutama pretestiba. Si darbiba ir javeic, lai degkamera neieklutu mitrs gaiss.

Hatz 1B20-7 dizeldzinejs (sikaka informacija dzinja lietoanas instrukcija)

1. lesledziet degvielas padevi, pagriežot degvielas padeves sviru lidz galam pa labi.
2. Noregulejiet dzineja atruma vadibas sviru dzineja iedarbinasanai.
3. Ciesi satverot ar vienu roku vadibas rokturi, otra roka sanemiet startera rokturi. Pavelciet starteri, fidz jutama dzineja pretestiba, un pec tam lauijet starterim atgrietzies sakoknaja pozicija.
4. levrojot piesardzibu, lai neizvilktu pilniba starterera trosi, strauji pavelciet starterera rokturi.
5. Atkartojet to, lidz dzinejs sak darboties.
6. Ja dzinejs nesak darboties pec vairakiem meginajumiem, sekojiet noradijumiem dzineja lietoanas instrukcija, ko sanemat kopa ar blietetaju.
7. Lai izslegtu dzineju, noregulejiet degvielas droseli tuksgaita un pec tam turiet piespiesto sarkano taustiu Stop, lidz dzinejs tiek izslegts.

Blietëšanas nepieciešamība

Zeme, kas tikusi apstrada, vai jauna pildijumapakskarta un virskarta veidojas nelieli tuksumi vai gaisa kabatas, kas var izraisit dazadas problemas, ja netiek veikta blietesana.

1. Satiksmei škéricojn nenobliétetu zonu, materiavs tek sapiests. Ta rezultata virsejka karta iegrust, materialam aizpildot tukšumus.
2. Lidziga situacija iespējama, ja uz neblietētas zemes ir statiska slodze. Slodze (piemērām, eka) sāk grimt.
3. Materiais, kuros izveidojušes tuksumi, pastav lielaka udens izpludes iespëja, izraisot eroziju.

Materiala nokluusais udens var izraisit zemes izplesanos sala apstaklos un sarauans karstuma. Izplestanas un sarauanas ir galvenais eku pamatu bojajumu celonis, un parasti tazestata nepiecesama pamatu rekonstrukcija.

Blietesana palielina materi ala blivum, un tadejadi paliinas slodzes izturiba. Ta ari samazina gaisa kabatas, tadjadi samazinas izpludes, izplestanas un sarausanas risks, materiala nokustot udenim.

• Parvietrojiet blitetātu uz darba zonu.

Izmantojot nonemamo transportešanas ieri ci blitetāja stumsanai, sasveriet blitetāju uz prieksu, lai paceltu transportešanas ritenus virz zemes. Pavelciet transporteṭa ra mi uz azmuguri un péc tam uz prieksu, lai atvienotu to no blitetāja azmugures. Novietojiet transporteṭa rami droša vieta ndz nakošajai lietošanas reizei. Lietojot blitetāju ar nenonemamu transporteṭaju, sasveriet blitetāju uz prieksu, Pavelciet transporteṭa ju uz azmuguri un uz augsu, novietojiet blitetāju uz zemes un nostiprintiertnportetāju augeja pozicija. Ja blitetāja transportešanai nepiecsams izmantot pacelsanas ieri ci, sekojiet, lai pacelsanas ierices darba slodzes ierobežojumi atbilstu blitetāja masai (skat. specifikaciju tabulu 6. lappuse vai blitetāja numura plaksni). Piestiprintiert piemerotas kedes vai stropes TIKAI pie pacelsanas ierie cpmunktiem blitetāja virspuse.

Ja blietajs ir aprikots ar udens smidzinataja sistemu un to nepiecesams izmantot, parbaudiet, vai udens izpludes varsts ir aizverts, un pec tam piepildiet tvernti ar tiru udeni.
Ja veiktas visas pbaraudes, kas noraditas nodala Pbaraudes pirms iedarbinasanas, varat iedarbinat dzineju.

Belle Group PCX blietetäji ir aprikoti ar centrifugas sajugu, kas lauj darbinat dzineju tuksgaita, nedarbinot vibratoru.

Palielinot dzineja atrumu, iedarbojas sajugs un vibrators. Lai blietetajs darbotos pareizi, dzineja atrumam jabut maksimalam.

Noregulejiet degvielas droseli maksimala pozijua un izmantojiet vadibas rokturi, lai vaditu vai pagrieztu blitetaj.

Vibratora daribas ietekme pamatnes plaaksne ne tikai vibre, bet airi virz as uz prieksu. Normalos daribas apstaklos blietetaju nav nepiecesams stumt, tam javirzas uz prieksu pa'am.

Kustibas atrumu nosaka blietejamamas virmas stavoklis. Blietjot uz nogazes, ieverojit ipasu piesardzibu, reguljot blieteta kustibas virzenu. Ja nepiecesams, pievienojt blieteta jasaigas apaksdalai pimerotu trosi, lai paligs varetu uzemties dalu blieteta svara.

Stradajet uz nogazes virziena uz augsu un uz leju, nevis skersam.

• Apstradajet virsmu ar blitetāju, lidz panakts vēlamais blitetjums.
  Ja nepiecieams blietet vairakus slanus citu uz cita, blietejet katru slani atseviski.
  Lai pārtrauktu bliētējā vibreşanu, noregulejiet degvielas droseli tuksgaita.

Izmantošana

Izmantośana/materiali tiek iedalī trīs kategorijās.

1. Saistvielu materiālī (mazak nekā 20% granulu), piēmeram, māls, nogulumi un smaga augsne.
2. Granuleti materiali (vairak nekā 20% granulu), piemeram, škembas, smittis un viegl augsne.
3. Bitumena materiali, piemeram, asfalts, bituma emulsjas produkti.

Tabula noradita HAUC slana dziluma un blietjumu skaita specifikacija Dual Force plaksne. Izmantojot standarta ierices, optimalu bietesanu nav iespejams nodrosinat, tauc, samazinot slana dzilumu un palielinot blietjumu skaitu, rezultatu ir iespejams uzlabot.

Saistvielu un granulētu materiālu mitruma satura ieverojami ietekmē blietesanas efektivati. Ja granulēts materiās ir parak sauss, tas plust ap platni, nevis tiek blietets. Ja mitruma satura ir parak augsts, materiās pec blietesanas var izžut, izraisot saraušanos.

1400 -1800 kg/m2	BLIETÉJUMU SKAITS, KAS NEPIECIEŠAMS KATRAM SLÁNIM DZILUMA LÍDZ
40MM 60MM 80MM 100MM	150MM
Saistvielu materiāli ** 2** 4** 5** 6**	Samazināt slāna	dzilumu
Granulēti materiāli	2*	3*	4*	5	9
Bitumena materiāli	6	10	12		Samazināt slāna dzilumu

• Parasti novietots minimali 100 mm slani, kas netiek noradits HAUC.
  ** Saistvielu materialu raksturs apgrutina blietesanu ar platnes blietetaju. HAUC negarante optimalu blietejumu un neiesaka izmantot platnes blietetaju.

Laika gaita ir izmantatas dazadas metodes, nosakot dazadiem materialiemi piemerotu blietesanas specifikaciju. Vera janem tadi faktori ka materiila ipasibas, slana dzilums, lietotais spiediens, vibraci un blietejumu skaits. legustot dzilaku izpratni par blietesanas butibu, ir ieviestas jaunas blietesanas specifikacjas.

Vismodernakas specifikacijas ir ieklautas Liebritanijas NRSWA (Likums par autocebu buvniecibu un rekonstrukciju). Civilin enieri tagad taspiemero, lai nodrosinatu teicamus blietesanas rezultatus, veicot buvdarbus.

Plaksnes blietetaji tiek iedaliti divas kategorijas:

1. 1400 - 1800kg / m^2 2.virs 1800~kg / m

Šie skaitji attiecas uz blietetāja lietoto statisko spiedenu.

PIEZIME: standarta vienvirziena plaksnes blietetaji neizpilda so minimalo specifikaciju. Autocelu buvdarbiem drkst izmantot tikai Dual Force plaksnes blietetaju.

DUAL FORCE

Uznemums Belle Group, iepazistoties ar jauno likumu, ir izstradajis un patentejis blitetatju, kas lauj darbuznememi everot likuma noteiktas prasibas.

Saskana ar NRSWA likumdoansu blietetajiem jaatbilst minimalajam specifikacijam. tegadajoties Belle Group Dual Force plaaksnes blietetaju, jus automatiski ieverojat so likumdoanas prasibu.

Lai atbilstu specifikacijam un saglabatu kvalitativu virsmu, Belle Group Dual Force pamatnes plaksnes tiek iedalitas divis groupas, nodrosinot. divis blietesanas pakapes.

1. pakape. Pilnizmera pamatne bliete materialu kā standarta ierie.
2. pakape. Pamatne tiek parveidota par Dual Force, nodrosinot no trim fidz cetram reizem lielaku blietesanas speku neka standarta plaaksnes.

Bojajumu izlabošana

Problēma	Cēlonis	Risinājums
Nevar iedarbināt dzinēju Papildiniet degvielu tve lzsègts dzinējs. leslèdz Aizsērējusi aizdedzes sv Atdzisis dzinējs. Aizverieet gaisa droseli. Pārplūdis dzinējs. Honda drosi, pavelciet stateri Hatz - noregulējet ātruma vadības slēdzi pozicijă Stop, pavelciet starteri 5 reizes, pēc tam atkārtojiet iedarbināšanas secūb.	Nav degvielas. Atveriet degvielas krānu. tne.
	et dzinēju.
	ece. Notīriet aizdedzes sveces un noregulējet tās atstarpi.
	et gaisa droseli.
	a - atveriet gaisa droseli, pilnībā atveriet degvielas i, fidz dzinējs sāk darboties.
	Hatz - noregulējet Ātruma vadības slēdzi pozicijă Stop, pavelciet starteri 5 reizes, pēc tam atkārtojiet iedarbināšanas secūb.
Dzinēju joprojām nevar iedarbināt	Nopietns bojājums. Kontaktējaties ar oficialo pārstāvi vai Belle Group.
Bliētētājs nevibrē Dzinēja Piedziñas sikṣa pārak Blokēts gaisa filtrs. Pievada bojājums. Vibratora bojājums.	ātrums pārak zems. Noregulējet piedziñas sāksnas spriegojumu. Iztīriet vai mainiet gaisa filtru. KONTaktējaties ar oficialo pārstāvi vai Belle Group. KONTaktējaties ar oficialo pārstāvi vai Belle Group.
Asfalts lip pie pläksnes	Pārak maz smērvelu. Izmantojiet udens smidzinātāja sistemu.
Tiek bojāti brugakmeni	Pläksne tiešā saskarē ar materiāliem. Izmantojiet brugēšanas uzliku. Standarta uzlika instalēta uz Dual Force pläksnes. Instalējiet piemērotu Dual Force uzliku.
Bitumena virsma lobās (sαškelas)	Pārak speçīgs blietējums. Noŋemiet un pārstrādājiet.
Zems kustības Ātrums (pläksne grimst)	Pārak dzilš slānis. Noŋemiet dalu materiāla. Pārak augsts vai pārak zems mitruma sats. Noŋemiet materiālu un noregulējet.

APKOPE

Belle Group PCX segmenta vienvirziena plaksnes blitetäjir izstradati taii garantetu ilgsto daribu. Taçu svarigi ir ieverot apkopes noradjumus, kas sniegt talak saja nodala. Galvenos apkopes un remonta darbus ieteicams veikt pie oficiala pärstavja vai Belle Group. Izmantojiet tikai originalas Belle Group rezerves dalas, nepiemerotu rezerves dalu lietosanas rezultata var tikt anuleta garantija.

Pirms veicat apkopes darbus, izsledziet dzineju. Stradajot ar benzina dzineja blietetaju, atvienojiet HT pievadu no aizdedzes sveces. Stradajot ar dizeldzineja blietetaju, sekojiet, lai sledzis Stop atrastos pozicij Stop.

Novietojet blietetaju uz horizontalas virmas, lai degvielas limena raditaji tiktu nolasiti precizi. Izmantojiet tikai ieteicamas ellas (skat. tabulu nakošaj lappuse).

lebrauksanas periods

Pimo reizi izmantojot jaunu blitetaju, dzineja alla jamaina pec sakotnejia ebrauksanas perioda (skat. sikaku informaciju dzineja lietoisan instrukcija). Vibratora varpstas alla jamaina pec pirmajam 100 darba stundam, pec tam ik pec 500 darba stundam. Sikaka informacija par vibratoraellas maini sanu atrodama Vibratora vieniba. Siksnas spriegojums japarbauda ik pec cetram darba stundam.

Nonemiet piedzinas siksnas aizsargelementu, pec tam parbaudiet siksnas spriegojumu, viegli piespie ot ar pirkstu uz siksnas starp dzineja pievadu un vibratora skriemeli. Siksnadyukn 5fdz 10mm.Ja siksnas spriegojumu nepiecesams noregul et, atkrvejiet ctras dzineja stiprinajuma skruves, la vartu kustinat dzineju. Noregulejiet dzineju velamaja pozijpaagrie ot spriegojuma skruvi pulpstenara raditaja virziena, la paliinatu spriegojumu, un preteji pulkstenara raditaja virzienam, la samazinatu spriegojuma. Kad spriegojums noregulets, pievelciet dzineja skruves un vrelrez pbaraudiet siksnas spriegojumu. Pec tam pievienojiet piedzinas siksnas aizsargelementu un parbaudiet, vai tas ir ciesi nostiprinats.

Regularapkope		Pec pirmajam4 h	Pirmaismēnessi/20 h	3 mēneši/50 h	6 mēneši/100 h
Dzinēja ellà	Pārbaudiet limeni ✓
	Nomainiet		✓		✓
Gaisa fi Itrs	Pārbaudiet stāvokli / Notīriet		✓		✓
	Nomainiet, kad nepieciěsams/ Ik pēc 12 mēnešiem
Aizdedzes svece	Nomainiet				✓
Piedziņas siksna	Nospriegojums	✓	✓	✓

Ellas/degvielas tips un tilpums - aizdedzes sveces tips

	Erlas tips	Daudzums	Degvielas tips	Tilpums	Aizdedzes veces tips	Elektrodu atstarpe (mm)
Degviela Honda GX120	S.A.E. 10W 30	0.6 I	Svinu nesaturoša	2.5 I	BM6ES vai BPR6ES	0.7 - 0.8
Degviela Honda GX160	S.A.E. 10W 30	0.6 I	Svinu nesaturoša	3.6 I	BM6ES vai BPR6ES	0.6 - 0.7
Degviela Robin EX13	S.A.E. 10W 30	0.6 I	Svinu nesaturoša	2.7 I	NGK BR-6HS
Degviela Robin EX17	S.A.E. 10W 30	1.1 I	Svinu nesaturoša	3.6 I	NGK BR-6HS
Dīzeǐdegviela Hatz 1B20-6	S.A.E. 10W 30	0.9 I	Dīzeǐdegviela (BS2869)	Skat. lietošanas instrukciju	N/A	N/A
Vibrators	Turbine Oil 32	0.4 I	N/A	N/A	N/A	N/A

Vibratora vieniba

Nonemiet aizbāznipokā ar blvslégu,parbaudiet,vai ellas limenis sasniedz vitnes apaksdalu uz ellas aizbāznataveres.Papildiniet to,ja nepieciésams,izmantojot piemero tuell (skat.tabulu).

Noradijumi vibratora montazai

1. Iztiriet korpusus (9) ar udens struklu un pec tam nozavejiet ar saspiestu gaisu.
2. Pievienojiet aizmugurejo gultni (3a) korpusam un iestumiet varpstu (8) gultni.
3. Pievienojiet prieksejo gultni (3b) varpstai un korpusam.
4. Pievienojiet gultna ietvaru B (10) koparapaplaksni (4a) korpusa aizmugure.
5. Pievienojiet ellas tvertnes blvslegu (6) gultna ietvaram A (7).
6. Pievienojiet gultna ietvaru A koparaplapaksni (4b) korpusa priekspuse.
7. Pievienojiet kili (11) un skriemeli (12) varpstai.
8. Ileljiet ellu korpusa pa ellas iztecinanas atveri lidz alla sak pilet.
9. Pievienojiet vara paplaksni (2) un ellas tvertnes aizbazni (1).
10. Pievienojiet vibratoru pamatnes plaaksnei un pievelciet skruves lidz spriegojumam 150 Nm.
11. Darbiniet blitetaju apm eram divas minutes, lai parbauditu, vai no vibratora netek alla.

Noradijumi instalësanai

Brugesanas uzika

Brugesanas uzika ir paredzeta cela seguma platnu un brugakmenu blietesanai. Ta nav paredzeta parastiem blietesanas darbiem.

Pirms uzlikas instalësanas pärbaudiet, vai tā ir pareizā izmēra un tipa uzlika (HAUC Dual Force vai standarts).

Lai instalétu brugeşanas uziku (1), novietojiet uziku zem pamatnes plaksnes, lai stiprinajumu atveres sakristu ar atverém pamatnes plaksnes priekspuse. levietojiet stiprinajuma skruves (4) skavas (5), brugeşanas uzlikā (1) un pec tam pamatnes plaksne. Nostipriniet tās pec kārtas ar uzgriezni (2) un paplaksni (3).

Transportesanas ierie

Transportesanasierice lauj operatoram erti parvietot blitetaju uz darba zonu.

Nonemama transportešanas ierice

Lai instaletu transportesanas ierici, novietojet kronsteinus lidzas atverem pamatnes plaaksnes aizmugure. Abas stiprinajuma skruves jaievietogan kronsteina, gan pamatnes plaaksnes atveres. Pec tam nostiprintiet t as Nyloc uzgriezni un paplaksni.

Novietojet ritenu rami uz kronsteina, sasveriet blietetaju uz prieksu un virziet ritenu rami uz prieksu un uz leju. Pec tam sasveriet blietetaju uz aizmuguri un novietojet uz riteniem.

Nenonemama transportesanas ieice

Lai uzstaditu transportesanas ierei, novietojet kronsteinus fidzas atverem pamatnes plaaksnes aizmugure. Abas stiprinajuma skruves jaievietogan kronsteina, gan pamatnes plaaksnes atveres.

Ši erice ir aprikota ar Dual Force pamatnes pläksni.

Sierice nav aprikota ar Dual Force pamatnes plaksni.

Ja instaleta Dual Force pamatnes plaksne, ierices statiska masu uz kvadratmetru ir virs 1400 kg/m² un tadejadi atbilst NRSWA (HAUC specifikacja) plaksnes blietetajiem kategorija 1400-1800 kg/m².

Rikotajdirectors

R. Neilson

Dual Force lauj izmantot Belle Group plaksnes blietetajus autocelu buvdarbiem saskaan ar NRSWA (Likums par autocelu buvniecibu un rekonstrukciju, 1991) A8. pielikumara noraditajam specifikacijam.

Dual Force ir piemerojama tikai Belle Group plaksnes blietetajem. Tás dizainu visa paasule un Lielbritanijá aizsargapatents (Nr. 2261840).

Standarta Belle Group plaksnes blietetajus ir iespejams aprikot ar Dual Force, sikakai informacijai kontaktejities ar Belle Group.

Garanti

Jusu jauna Belle Group PCX vienvirziona plaksnes blietetaja garantija attecas tikai uz originalo pirceju un ir spekva venu gadu (12 meneus) no originala pirkuma datumata.

Belle Group garantija sedz konstrukcjjas, materialu un razoisanas bojajumus.

Belle Group garantija nesedz

1. Bojajumus, kas radusies nepareizas lietoanas vai nomesanas rezultata, vai citrus bojajumus, kas radusies, neieverojot lietoanas instrukcija sniegtos montaazas, eksplaatacijas vai apkopes noradijumus.
   2.Modificacjas,papildinajumusvai remontdarbus,ko nav veikuSi Belle Group darbinieki vai officiaie parrstavi.
2. Izmaksas, kas rodas transportejot un parvadajot blietetaju pie Belle Group vai oficialajiem parestvjem un atpakal garantija paredzeta remonta vai novertjuma veiksanai.
3. Materiai un/VA darba izmaksas, atjaunojot, labojot vai mainot nodilusas detalas.

Garantija nesedz šadu blietetāja dalu bojumus:

Garantijas prasiljumi

Ar garantijas prasijumiem ludzam vershies vispirms pie Belle Group pa Telefonu, faksu, e-pasta vai rakstiski.

Garantijas prasiljumi

Talr. [phone]

Fakss+44(0)1538380038
