BELLE PCX 450 - Piastra vibrante Lescha - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piastra vibrante unidirezionale
Marca	Lescha (Belle Group)
Modello	BELLE PCX 450
Larghezza piastra	450 mm
Altezza (benzina)	610 mm
Lunghezza (benzina)	798 mm
Peso (con motore Honda GX120)	86 kg
Alimentazione	Motore a benzina 4 tempi (Honda GX120 4,0 CV / 3 kW o GX160 5,5 CV / 4 kW, o Robin EX13/EX17, o Hatz diesel)
Regime motore	3600 giri/min
Forza centrifuga	16,5 kN
Frequenza di vibrazione	101 Hz
Velocità di avanzamento max. (benzina)	18,5 m/min
Capacità di compattazione	Materiali coesivi, granulari e bituminosi; spessore dello strato fino a 150 mm
Livello di potenza sonora	107 dB(A) (con GX160, EX17, Hatz)
Vibrazioni mano-braccio (HAV)	Circa 2,5 m/s² (secondo motore)
Capacità serbatoio carburante	3,6 L (Honda GX160) / 2,5 L (GX120)
Capacità olio motore	0,6 L (Honda GX120/160)
Capacità olio vibratore	0,4 L (olio turbina 32)
Manutenzione ordinaria	Cambio olio motore ogni 100 h, controllo cinghia ogni 4 h, pulizia filtro aria ogni mese
Pezzi di ricambio	Cinghia di trasmissione, filtro aria, candela, kit di irrigazione, tampone per pavimentazioni, accessorio di trasporto
Sicurezza	Uso obbligatorio di DPI (occhiali, guanti, cuffie antirumore, scarpe di sicurezza); non utilizzare in spazi confinati; spegnere il motore prima di qualsiasi manutenzione
Garanzia	12 mesi per l'acquirente originale, copre difetti di materiale e fabbricazione

Domande frequenti - BELLE PCX 450 Lescha

Che tipo di olio utilizzare per il motore e il vibratore?

Per il motore a benzina, utilizzare olio SAE 10W30 (quantità: 0,6 L per Honda GX120/160). Per il vibratore, utilizzare olio turbina ISO VG 32 (0,4 L).

Come avviare la piastra vibrante BELLE PCX 450?

Controllare i livelli di olio e carburante. Aprire il rubinetto della benzina. Per un avviamento a freddo, chiudere lo starter. Posizionare la leva dell'acceleratore al minimo. Tirare l'avviatore a strappo fino a sentire resistenza, quindi tirare rapidamente. Una volta avviato, aprire gradualmente lo starter.

Qual è la profondità di compattazione massima raccomandata?

Per materiali granulari, fino a 150 mm. Per materiali coesivi, ridurre lo spessore degli strati. Il numero di passate richieste dipende dal tipo di materiale (es. 2-6 passate per 40-100 mm).

Come utilizzare il sistema di irrigazione?

Riempire la bottiglia con acqua pulita, chiudere il rubinetto di uscita prima del riempimento. Aprirlo durante la compattazione dell'asfalto per evitare l'adesione.

Quali DPI sono obbligatori per utilizzare questa piastra?

Occhiali di protezione, guanti, cuffie antirumore (poiché livello sonoro fino a 107 dB(A)), scarpe con punta in acciaio e una maschera antipolvere adatta.

Come verificare e regolare la tensione della cinghia di trasmissione?

Rimuovere il coperchio di protezione. Esercitare una pressione al centro della cinghia: la freccia deve essere di 5-10 mm. Per regolare, allentare i bulloni del motore, girare il bullone di tensione per regolare, quindi serrare.

Cosa fare se la piastra non vibra?

Verificare che il regime motore sia al massimo, che la cinghia non sia allentata, che il filtro aria non sia ostruito. Se il problema persiste, contattare un tecnico autorizzato.

Posso utilizzare questa piastra su pavimentazioni?

Sì, montando il tampone per pavimentazioni (accessorio opzionale). Non utilizzare per la compattazione ordinaria con questo tampone.

Come trasportare la piastra vibrante?

Utilizzare l'accessorio di trasporto (ruote) amovibile o fisso. Per sollevare con un mezzo, agganciare le cinghie solo al punto di sollevamento previsto sulla parte superiore.

Cos'è il sistema 'Dual Force'?

È un brevetto Belle Group che permette alla piastra di esercitare una pressione statica da 1400 a 1800 kg/m², conforme alle specifiche NRSWA per i cantieri stradali. La piastra di base si divide in due parti per una doppia compattazione.

MANUALE UTENTE BELLE PCX 450 Lescha

Il Gruppo Belle Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, certifica che, se il prodotto descritto nel presente certificato viene acquistato da un rivenditore autorizzato Belle Group all'interno della CEE, è conforme alle seguenti direttive CEE: 2006/42/CE (la presente direttiva sostituisce la direttiva 98/37/CE), compatibilità elettromagnetica con la direttiva 2004/108/CE (modificata dalla 89/336/CEE, 92/31/CEE e 93/68/CEE). L'Elettrico di Spreco e l'Apparecchiatura Elettronica (WEEE) 2002/96/CE, la direttiva Bassa tensione 2006/95/CE, BS EN ISO 12100-1:2003 Sicurezza del macchinario e le relative norme armonizzate, se del caso. Emissioni sonore conformi alla direttiva 2000/14/CE, allegato VI, per le macchine a norma dell'articolo 12, l'organismo notificato AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB. Dati tecnici relativi ai livelli acustici sono disponibili su richiesta nella sede madre Belle Group al sopra citato indirizzo.

Amministratore Delegato - Per conto di BELLE GROUP (SHEEN) UK.

V.D. - Per conto di BELLE GROUP (SHEEN) UK.

(GARANTITO)

(GARANTITO)

(GARANTITO)

Amministratore Delegato - Per conto di SOCIÉTÉ BELLE GROUP (SHEEN) UK.

PESO

MASSA

PESO

Amministratore - Per conto di BELLE GROUP (SHEEN) UK.

Amministratore Delegato - Per conto di BELLE GROUP (SHEEN) UK.

Luogo della dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Luogo della dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Luogo della dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Luogo della dichiarazione di conformità - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Luogo della dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Luogo della dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Data della dichiarazione - 2007

Data della dichiarazione - 2007

Data della dichiarazione - 2007

Data della dichiarazione di conformità - 2007.

Questo manuale è stato scritto per aiutare l'utente ad utilizzare ed eseguire la manutenzione della piastra vibrante in maniera sicura. Questo manuale è destinato ai rivenditori e agli operatori della piastra vibrante.

Prefazione

La sezione 'Ambiente' contiene istruzioni su come gestire in maniera ecologica il riciclaggio della macchina da smaltire. La sezione 'Descrizione della macchina' aiuta l'utente ad acquisire familiarità con i comandi e la disposizione della macchina. Le sezioni 'Sicurezza generale' e 'Sicurezza e prevenzione infortuni' spiegano come usare la macchina, onde assicurare la sicurezza dell'utente e del pubblico in generale. La Procedura di avvio e di arresto aiuta l'utente ad avviare ed arrestare la macchina. La guida di 'Risoluzione dei problemi' aiuta l'utente nel caso di problemi nell'uso della macchina. La sezione 'Manutenzione' aiuta l'utente ad eseguire la manutenzione generale e la riparazione della macchina. La sezione 'Garanzia' descrive la natura della copertura offerta dalla garanzia e la procedura per le richieste di risarcimento. La sezione 'Dual Force' indica le caratteristiche di compattamento che la macchina può raggiungere. La sezione del certificato CE mostra gli standard secondo i quali è stata costruita la macchina.

Direttive relative alle notazioni.

Il testo che, nel presente manuale, deve essere LETTO con particolare attenzione è evidenziato nel modo seguente:

ATTENZIONE

Il prodotto presenta dei rischi. La mancata osservanza delle corrette procedure può arrecare danni alla macchina o causare infortuni all'utente.

AVVERTENZA

La vita dell'operatore può essere a rischio

Avvertenza

AVVERTENZA

Prima di azionare questa macchina o eseguire su di essa qualsiasi intervento di manutenzione BISOGNA LEGGERE e STUDIARE il presente manuale.

SAPERE come usare in maniera sicura i comandi della macchina e come eseguire la manutenzione in maniera sicura.

(N.B. Assicurarsi di sapere spegnere la macchina prima di accenderla, nel caso ci si dovesse trovare in difficoltà).

Indossare o usare SEMPRE il corretto equipaggiamento di sicurezza per la protezione personale.

Per QUALSIASI DOMANDA sull'uso o la manutenzione di sicurezza di questa macchina, RIVOLGERSI AL PROPRIO SUPERVISORE OPPURE ALLA BELLE GROUP. [phone]

Indice

Come usare il presente manuale 102

Avvertenza 102

Descrizione della macchina 103

Ambiente 103

Dati Tecnici 104

Adesivi 105-106

Sicurezza Generale 106

Sicurezza e prevenzione infortuni 107

Controlli di pre-avvio. 107

Procedura di avvio ed arresto 108

Motivi per eseguire la compattazione 108

Uso della piastra vibrante 109

Applicazione 109

Specifica di compattazione 110

Guida alla risoluzione dei problemi 110

Servizio 111

Gruppo Vibratore / Istruzioni di montaggio 112

Dichiarazione di conformità 3

1. Leva di lavoro dell'acceleratore.
2. Leva di lavoro dell'aria.
3. Leva APERTO/CHIUSO del carburante.
4. Interruttore ACCESO/SPENTO del motore.
5. Alloggiamento del filtro aria.
6. Serbatoio del carburante.
7. Scarico.
8. Impugnatura del dispositivo di avviamento a strappo.
9. Astina di livello/bocchettone di rifornimento dell'olio motore.
10. Tappo di scarico dell'olio motore.
11. Vibratore.
12. Tappo di ritegno dell'olio del vibratore.
13. Punto di attacco per il sistema di spruzzo dell'acqua o della piastra per pavimentazione a blocchi.
14. Protezione della cinghia.
15. Impugnatura di controllo.
16. Punto di sollevamento.
17. Punti di attacco per le opzioni del trasportatore.

N.B. Disegno basato sulla piastra vibrante equipaggiata con motore Honda GX160. Per i dettagli del motore Robin o Hatz consultare la documentazione del fabbricante.

Ambiente

①

Smaltimento sicuro.

Istruzioni per la salvaguardia dell'ambiente. La macchina contiene materiali di valore. Portare la macchina e gli accessori da smaltire ai centri di riciclaggio adatti.

Componente	Materiale
Impugnatura		Accazio
Coperchio	anteriori	HDPE
Telaio	Principale	Accazio
Piastra	Base	Accazio
Guancette Gomma
Motore Alluminio
Supporti Flessibili Accizio	e gomma
Parti Varie Accazio ed all'uminio
Serbatoio	dell'accqua	Plastica
(se installato)

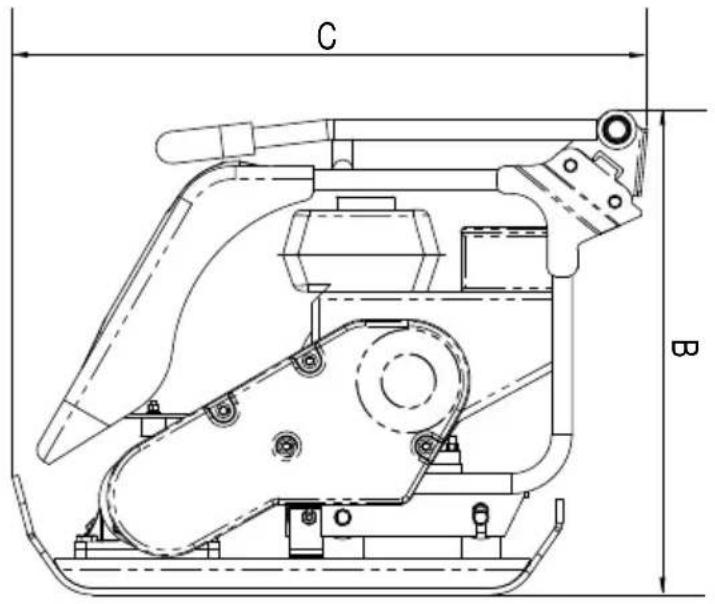

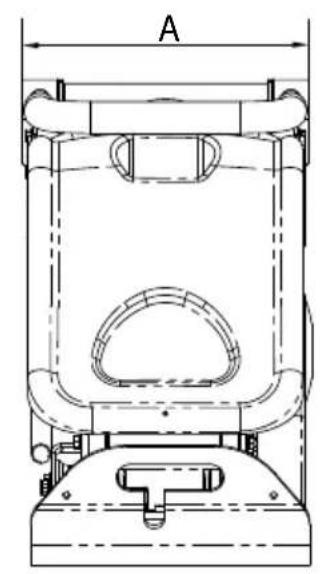

Model	PCX350		PCX400		PCX450		PCX500
A - Larghezza della piatra (mm) 350 400	450 500
B - Altezza - Benzina (mm) 610 610 610 610	610
B - Altezza - Diesel (mm) - 675 675 675
C - Lunghezza - Benzina (mm) 798 798 798	798 798
C - Lunghezza - Diesel (mm) 870 870 870	870
Peso Honda GX120 4.0hp/3kW (kg) 80 83	86		90
Peso Honda GX160 5.5hp/4kW (kg)	-		-		-		85
Peso Robin EX 13 4.5hp (kg)	79		81		83		85
Peso Robin EX 17 6hp (kg)	79		81		83		85
Peso Hatz Diesel 4.6hp/3.5kW (kg)	-		105.5		110.5		115
Giri/Min. Motore - Honda / Hatz	3600		3600		3600		3600
Giri/Min. Motore - Hatz	3600		3600		3600		3600
Forza del vibratore (kN)	14.5		16.5		16.5		16.5
Forza del vibratore (Hz)	101 101 101 101
Massima velocità di corsa - Benzina (m/min)	18.5		18.5		18.5		18.5
Massima velocità di corsa - Diesel (m/min) -	13.8		13.8		13.8
Pressione Statica (kg/m2)	451		405		368		340
Dual Force (NRSWA) Benzina (kg/m2)	2016		1808		1965		1812
Dual Force (NRSWA) Diesel (kg/m2)	-		2087		2062		1895
Rumorosità GX160, EX17 & Hatz	107 (Lw(A))		107 (Lw(A))		107 (Lw(A))		107 (Lw(A))
Rumorosità GX120, EX13	105 (Lw(A))		105 (Lw(A))		105 (Lw(A))		105 (Lw(A))
Vibrazione su 3assi (m/sec2)	Honda Standard 2.26	Honda HAUC 2.01	Honda Standard 2.50	Honda HAUC 2.25	Honda Standard 2.45	Honda HAUC 2.20	Honda Standard 2.50	Honda HAUC 2.25
Tempo di Utilizzazione (Öre)	12.2	15.5	10	12.2	10.5	13	10	12.2

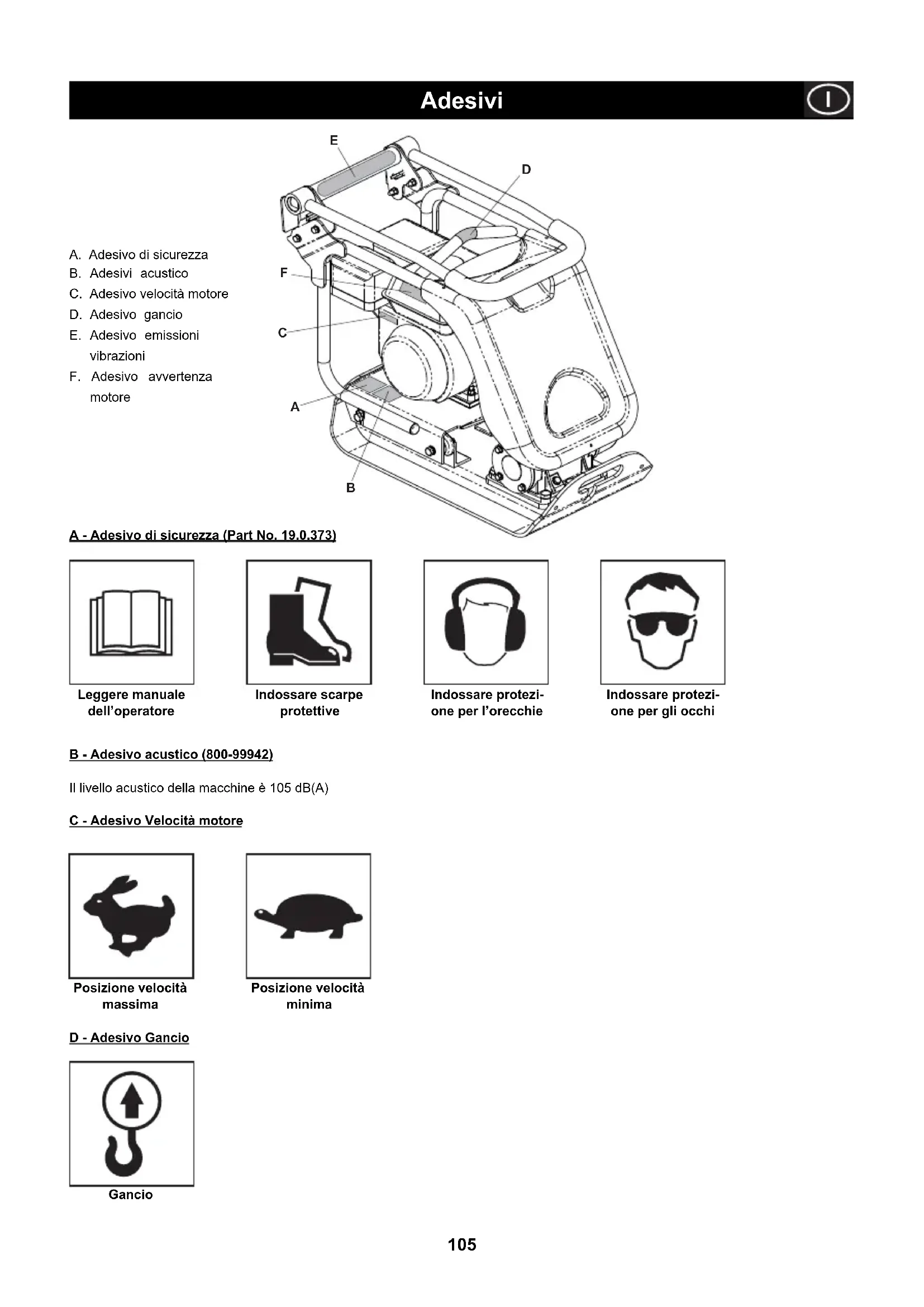

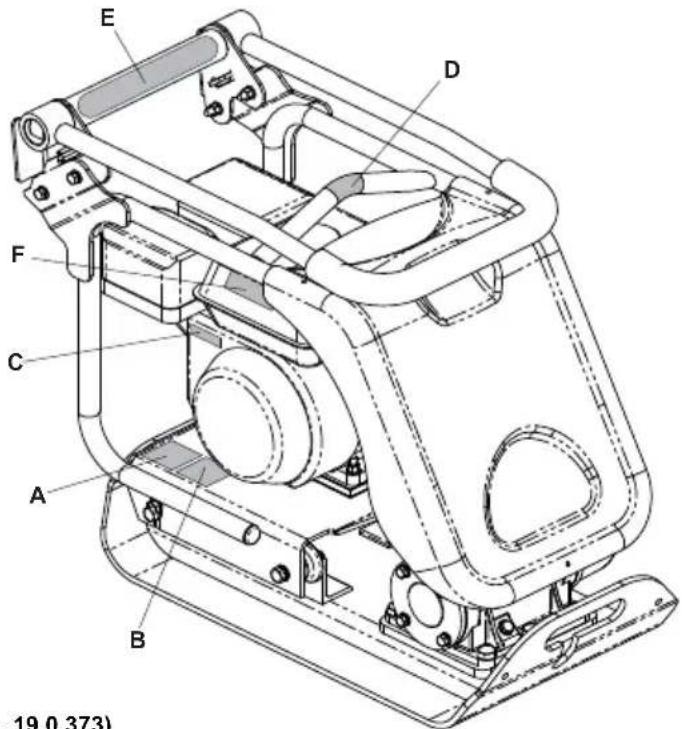

A. Adesivo di sicurezza B. Adesivo acustico C. Adesivo velocità motore D. Adesivo gancio E. Adesivo emissioni vibrazioni F. Adesivo avvertenza motore

A - Adesivo di sicurezza (Part No. 19.0.373)

Leggere manuale dell'operatore

Indossare scarpe protettive

Indossare protezione per le orecchie

Indossare protezione per gli occhi

B - Adesivo acustico (800-99942)

Il livello acustico della macchina è 105 dB(A)

C - Adesivo Velocità motore

Posizione velocità massima

Posizione velocità minima

D - Adesivo Gancio

Gancio

E - Adesivo asse vibrazioni (800-99965)

Questa macchina è brevettata nel Regno Unito per un tempo d'utilizzo elevato con asse vibrazioni su mani e braccia

F - Adesivi d'avvertenza Motore

La benzina è altamente infiammabile, perciò dare il tempo al motore di raffreddarsi prima di rifornire

Il motore emette monossido di carbonio. Non accendere il motore in aree molto chiuse

Leggere il manuale del motore

Sicurezza generale

Per la protezione personale dell'utente e per la sicurezza delle persone presenti, si prega di leggere ed assicurarsi di comprendere a fondo le seguenti istruzioni di sicurezza. È responsabilità dell'operatore assicurarsi che egli/ella abbia compreso a fondo in che modo azionare in maniera sicura la presente apparecchiatura. Se non si è sicuri circa l'uso corretto e sicuro della piastra vibrante, consultare il proprio supervisore o la Belle Group.

ATTENZIONE

La manutenzione o l'uso impropri possono risultare pericolosi. Leggere e comprendere la presente sezione prima di eseguire qualsiasi intervento di manutenzione, servizio o riparazione.

La presente apparecchiatura è pesante e non deve essere sollevata da una sola persona: farsi aiutare oppure usare un'apparecchiatura di sollevamento idonea. Uno speciale gruppo di trasporto è disponibile per la piastra vibrante (vedere le opzioni). Transennare l'area di lavoro e mantenere il pubblico e il personale non autorizzato a una distanza di sicurezza. L'attrezzatura di protezione personale (PPE) deve essere indossata dall'operatore ogni volta che deve usare la presente apparecchiatura (consultare Sicurezza e prevenzione infortuni). - Assicurarsi di sapere in che modo DISATTIVARE in maniera sicura questa macchina prima di AZIONARLA, nell'eventualità ci si trovi in difficoltà. - SPEGNERE sempre il motore prima di trasportare la piastra vibrante, spostarla nell'ambito del sito o effettuarne la manutenzione. - Durante l'uso il motore diventa estremamente caldo: lasciarlo raffreddare prima di toccarlo. Non lasciare mai il motore in funzione e incustodito. Non rimuovere né manomettere qualsiasi protezione installata: esse hanno un'importante funzione protettiva. Controllare sempre le condizioni e la saldezza delle protezioni; se sono danneggiate o mancanti, NON USARE LA PIASTRA VIBRANTE finché la protezione in questione non sia stata sostituita o riparata. Non azionare la piastra vibrante nel caso in cui si è ammalati, stanchi oppure sotto l'effetto di alcol o medicinali.

Sicurezza del carburante.

ATTENZIONE

Il carburante è infiammabile. Esso può causare infortuni e danni. Spegnere il motore, estinguere tutte le fiamme scoperte e non fumare durante il rifornimento del serbatoio del carburante. Asportare qualsiasi traccia di carburante versato.

• Prima del rifornimento di carburante, spegnere il motore e lasciarlo raffreddare.
• Durante il rifornimento di carburante, NON fumare ed evitare di avvicinare fiamme scoperte all'area di lavoro. Le fuoriuscite di carburante devono essere asportate immediatamente in maniera sicura, usando della sabbia. Se il carburante viene versato sugli indumenti, cambiarli.
• Conservare il carburante in un contenitore approvato, adatto allo scopo e lontano da fonti di calore e di combustione.

Sicurezza e prevenzione infortuni

Vibrazioni

Una parte delle vibrazioni create dall'operazione di compattazione viene trasmessa attraverso l'impugnatura alle mani dell'operatore. La gamma di piastre vibranti Errut è stata espressamente progettata per ridurre i livelli di vibrazioni trasmessi alle mani e alle braccia. Consultare le specifiche e i dati tecnici per i livelli delle vibrazioni e i tempi di utilizzo (tempo massimo di esposizione quotidiana consigliato). NON superare i tempi massimi di utilizzo.

PPE (attrezzatura di protezione personale).

Un'idonea attrezzatura PPE deve essere indossata durante l'uso della presente apparecchiatura; ossia, occhiali di sicurezza, guanti, cuffie insonorizzanti, mascherina antipolvere e scarponi con puntale in acciaio. Indossare indumenti idonei al lavoro che si sta svolgendo. Legare i capelli, se lunghi, e togliere qualsiasi monile che potrebbe impigliarsi nelle parti mobili dell'apparecchiatura.

Polvere.

Il processo di compattazione produrrà, occasionalmente, della polvere, che può essere nociva per la salute. Indossare sempre una maschera adatta al tipo di polvere che viene prodotto.

Carburante.

Non ingerire carburante né inalare i vapori del carburante ed evitarne il contatto con la pelle. Asportare immediatamente con dell'acqua qualsiasi spruzzo. In caso di contatto con gli occhi, sciacquare con acqua abbondante e consultare un medico il più presto possibile.

Fumi di scarico

ATTENZIONE

I fumi di scarico prodotti dalla presente apparecchiatura sono altamente tossici e possono risultare letali!

Non azionare la piastra vibrante in un ambiente chiuso od uno spazio ristretto, assicurarsi che l'area di lavoro sia adeguatamente ventilata.

Controlli di pre-avvio

Ispezione di pre-avvio

La seguente ispezione di pre-avvio deve essere effettuata prima di iniziare qualsiasi sessione di lavoro, oppure dopo quattro ore di impiego, secondo quale circostanza si verifichi prima. Si prega di consultare la sezione di manutenzione per delle istruzioni dettagliate. Nel caso in cui insorga un qualsiasi guasto, la piastra vibrante non deve essere usata sino alla rettifica del guasto.

1. Ispezionare accuratamente la piastra vibrante onde accertarsi che non presenti tracce di danni. Controllare che i componenti siano presenti e ben fissati. Dedicare particolare attenzione alla protezione di sicurezza della trasmissione a cinghia installata tra il motore ed il gruppo vibratore.
2. Controllare il livello dell'olio del motore e rabboccare come necessario.
3. Controllare il livello del carburante del motore e rabboccare come necessario.
4. Controllare che non vi siano perdite di olio e di carburante.

ATTENZIONE

L'impropria manutenzione può risultare pericolosa. Leggere e comprendere la presente sezione prima di effettuare qualsiasi intervento di manutenzione, servizio o riparazione.

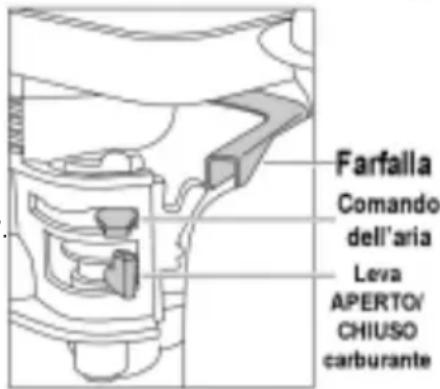

Honda GX120 & GX160.

1. Aprire il rubinetto del carburante spostando la leva di APERTO/CHIUSO del carburante verso destra.
2. Se il motore viene avviato da freddo, impostare su ON (INSERITO) la leva dell'aria spostando la relativa leva completamente verso sinistra. Se il motore viene riavviato da caldo, generalmente l'aria non è richiesta; tuttavia, se il motore si è in qualche modo raffreddato, può essere necessario inserire parzialmente l'aria.
3. Ruotare l'interruttore di ACCESO/SPENTO del motore in senso orario nella posizione 'I'.
4. Impostare l'acceleratore nella posizione di minimo spostando la leva di lavoro dell'acceleratore completamente verso destra. Non avviare il motore con l'acceleratore al massimo, dato che la piastra vibrante entrerà in funzione non appena viene avviato il motore.
5. Mantenendo con decisione l'impugnatura di comando con una mano, afferrare la maniglia del dispositivo di avviamento a strappo con l'altra mano. Tirare il dispositivo

di avviamento a strappo fino ad avvertire resistenza da parte del motore, quindi lasciar andare la maniglia.

1. Facendo attenzione a non tirare completamente la cordicella del dispositivo di avviamento, tirare rapidamente la maniglia del dispositivo di avviamento.
2. Ripetere fino all'accensione del motore.
3. Una volta che il motore si è acceso, impostare gradualmente la leva del comando dell'aria nella posizione OFF (DISINSERIMENTO) spostandola verso destra.
4. Se il motore non si accende dopo numerosi tentativi, consultare la guida di risoluzione dei problemi riportata a pagina 88.
5. Per spegnere il motore, impostare l'acceleratore al minimo e ruotare in senso antiorario l'interruttore di ACCESO/SPENTO del motore nella posizione '0'.
6. Chiudere la mandata del carburante.

Motore Benzina Robin EX13 & EX17

1. Aprire il rubinetto del carburante
2. Portare l'INTERRUTTORE DI ARRESTO sulla posizione "I" (ON)
3. Portare la leva di comando della velocità su una posizione a circa 1/3 nella direzione di velocità massima.
4. Chiudere la leva dell'aria
5. A motore freddo, o se la temperatura ambiente è molto bassa, chiudere completamente la leva dell'aria
6. A motore caldo, o se la temperatura ambiente è alta, lasciare la leva dell'aria semiaperta o completamente aperta.
7. Tirare lentamente la manopola del dispositivo di avviamento sino a quando si incontrerà una certa resistenza. Questo è il punto cosiddetto di 'compression'. Riportare la manopola nella sua posizione iniziale e tirarla poi di nuovo con un movimento brusco. Non tirare mai completamente fuori il cavo autoavvolgente. Dopo aver avviato il motore, lasciar tornare la manopola del dispositivo di avviamento nella sua posizione iniziale sempre tenendola con la mano.
8. Dopo aver avviato il motore, aprire gradualmente l'aria ruotando l'apposita leva e portarla sino alla posizione completamente aperta. Non aprire completamente la leva dell'aria immediatamente subito dopo l'avvio se il motore è stato avviato a freddo e non si è ancora ben riscaldato, o se la temperatura ambiente è particolarmente fredda, perché in quel caso il motore potrebbe spegnersi.
9. Portare la leva di lavoro della velocità sulla posizione di velocità Bassa e lasciar girare il motore al minimo per 2 o 3 minuti prima di spegnerlo.
10. Ruotare l'INTERRUTTORE DI ARRESTO in senso antiorario portandolo sulla posizione "O" (OFF)
11. Chiudere il rubinetto del carburante.
12. Tirare lentamente la manopola di avvio e riportarla poi nella sua posizione originale non appena si nota una leggera resistenza. Questa operazione è necessaria per evitare che l'aria umida esterna entri nella camera di combustione

Motore diesel Hatz 1B20-7

1. APRIRE la mandata del carburante spostando la leva APERTO/CHIUSO del carburante completamente a destra.
2. Impostare il comando della velocità del motore su avviamento.
3. Mantenendo saldamente l'impugnatura di dato con una mano, afferrare la maniglia del dispositivo di avviamento a strappo con l'altra mano. Tirare la maniglia fino ad avvertire resistenza da parte del motore, quindi lasciarla andare.
4. Facendo attenzione a non tirare completamente la cordicella del dispositivo di avviamento, tirare rapidamente la maniglia del dispositivo di avviamento con entrambe le mani.
5. Ripetere questa procedura fino all'accensione del motore.
6. Se il motore non si accende dopo numerosi tentativi, consultare il manuale del motore fornito con la piastra vibrante.
7. Per spegnere il motore, impostare il comando dell'acceleratore al minimo, quindi premere e mantenere premuto il pulsante grosso di arresto fino a che il motore si spegne.

Motivi per eseguire la compattazione

Un terreno che sia stato manomesso oppure un nuovo riporto, sottofondo o composto bituminoso per il manto di usura, presenta dei piccoli vuoti o sacche d'aria che, se non compattate, determineranno l'insorgere di uno o più problemi.

1. Mano a mano che il traffico stradale percorre la superficie di un'area non compattata, il materiale viene compresso. Ciò causa lo sprofondamento del manto stradale, mano a mano che il materiale riempie gli spazi vuoti.
2. Una situazione simile si verifica con carichi statici su un suolo non compattato. Il carico (ad es. un edificio) sprofonderà.
3. I materiali contenenti spazi vuoti sono più soggetti a infiltrazioni d'acqua, con conseguente erosione. L'infiltrazione d'acqua può anche causare l'espansione del suolo durante le gelate e la sua contrazione durante i periodi di siccità. L'espansione e la contrazione sono tra le cause principali di danneggiamento delle fondamenta di un edificio e normalmente rendono necessario il puntellamento della struttura.

La compattazione incrementa la densità del materiale e pertanto ne incrementa la capacità. Riduce i vuoti d'aria e pertanto riduce il rischio di sprofondamento, espansione e contrazione, dovuti a infiltrazioni d'acqua.

• Trasportare la piastra vibrante nel luogo richiesto. Se viene usato il dispositivo di trasporto "staccabile" per trasportare l'unità, inclinare la piastra vibrante in avanti per sollevare da terra le ruote di trasporto. Riportare indietro il telaio trasportatore, quindi ruotarlo lateralmente per staccarlo dal retro della piastra vibrante. Collocare il telaio trasportatore in un luogo sicuro fino all'impiego successivo. Per le macchine con il trasportatore "fisso", inclinare la macchina in avanti, tirare il trasportatore all'indietro e verso l'alto, abbassare la macchina al pavimento e bloccare il trasportatore nella posizione "sollevata". Laddove è necessario usare l'apparecchiatura di sollevamento per posizionare la piastra vibrante, assicurarsi che l'apparecchiatura di sollevamento abbia un WLL (limite di carico di lavoro) adatto per il peso delle piastre vibranti (consultare la tabella delle specifiche a pagina 6 o la targa della macchina). Fissare delle catene od imbragature idonee SOLO al punto di sollevamento sulla sommità della piastra vibrante. Se la piastra vibrante è munita di sistema di spruzzo dell'acqua e l'applicazione ne richiede l'uso, controllare che la valvola di uscita dell'acqua sia chiusa, quindi riempire il flacone dell'acqua con acqua pulita.
• Avendo effettuato i controlli elencati nella sezione di "pre-avvio", è possibile avviare il motore. La gamma "PCX" Belle Group di piastre vibranti è munita di una frizione centrifuga, che consente al motore di girare al minimo senza azionare la piastra vibrante. Quando la velocità del motore viene aumentata, la frizione si innesta ed aziona la piastra vibrante. Per il corretto funzionamento, la velocità del motore deve essere impostata al minimo.
• Impostare l'acceleratore al massimo ed usare l'impugnatura di comando per sterzare o ruotare la piastra vibrante. Il vibratore non solo causerà la vibrazione della piastra di base ma anche la sua corsa in avanti. Durante il funzionamento normale non bisogna spingere la piastra vibrante ma lasciarla libera nella sua corsa. La velocità di avanzamento verrà stabilita dalle condizioni della superficie da compattare. Se la superficie da compattare è su un pendio, bisogna fare molta attenzione a controllare la direzione di corsa della piastra vibrante. Se necessario, usare una corda idonea fissata alla piastra vibrante a livello di un punto basso del telaio, onde consentire ad un assistente di sostenere parte del peso della piastra vibrante. Su di un pendio, procedere in senso longitudinale, non trasversale. Applicare la piastra vibrante sulla superficie in maniera sistematica al fine di ottenere la corretta compattazione. Laddove vi sia da compattare un dato numero di strati differenti sovrapposti l'uno all'altro, compattare ciascuno strato individualmente.
• Per interrompere le vibrazioni della piastra vibrante, impostare l'acceleratore al minimo.

Applicazioni

Le applicazioni/materiali rientrano in tre categorie:

1. Materiali coesivi (meno del 20% di materiale granulare) ad es. argilla, materiale sedimentario e terreni pesanti.
2. Materiali granulari (più del 20% di materiale granulare) ad es. massicciate, sabbie e terreni leggeri.
3. Materiali bituminosi ad es. asfalto (tarmac), asfalto applicato a freddo (prodotti ad emulsione bituminosa).

La tabella delle specifiche HAUC di profondità dello strato e numero di passate per le piastre 'Dual Force'. Se vengono usate macchine normali, non è possibile garantire una compattazione ottimale, tuttavia, se le profondità degli strati vengono ridotte e si aumenta il numero di passate, è possibile ottenere risultati migliori.

Il contenuto di umidità dei materiali granulari e coesivi è di importanza fondamentale per una compattazione efficace. Se il materiale granulare è troppo asciutto, questo scorrerà attorno alla piastra anziché venire compattato. Se il contenuto di umidità è troppo elevato, il materiale deve asciugarsi o si possono sorgere problemi di contrazione.

1400 -1800 kg/m2				PASSATE DI COMPATTAZIONE RICHIESTE PER STRATO DALLO
40MM	60MM	80MM	100MM	150MM
Materiali Coesivi**				2**	4**	5**	6**
Materiali Granulari				2*	3*	4*	5
Bituminoso				6	10	12
Redurre Spessore Strato

• Generalmente applicato in uno strato dallo spessore minimo di 100 mm, per cui non è specificato alla HAUC. ** La natura dei materiali coesivi rende difficile la compattazione mediante piastra vibrante. La compattazione ottimale non è garantita e non è consigliata alla HAUC.

Specifica di compattazione

Vari metodi sono stati impiegati nel passato per specificare la compattazione richiesta per le diverse applicazioni. I fattori da considerare sono: proprietà dei materiali, spessore dello strato, pressione applicata, vibrazione e numero di passate. La maggiore comprensione del modo in cui opera la compattazione ha portato all'introduzione di nuove specifiche di compattazione. La specifica più recente fa parte della legge della NRSWA (New Roads & Street Works Act) vigente nel Regno Unito. Gli ingegneri civili stanno ora adattando queste specifiche onde assicurare la buona compattazione di tutto il lavoro nel cantiere.

NRSWA (specifica HAUC).

La specifica è stata compilata dalla HAUC (Highways Authorities & Utilities Committee). La legge "New Roads and Street Works Act 1991" definisce un nuovo standard per le riparazioni ed il ripristino di strade nel Regno Unito. Essa copre i materiali, i metodi, le apparecchiature e la sicurezza relativi alle ricostruzioni ed ai ripristini di strade e marciapiedi. L'obiettivo della legge consiste nell'assicurare che le riparazioni ed i ripristini vengano effettuati in base ai massimi standard e, in ultima analisi, durino più a lungo. Ciò, a sua volta, ridurrà la necessità di costosi lavori di riparazione nonché i ritardi del traffico.

Vi sono due categorie specifiche di piastre vibranti.

1. Da 1400 a 1800kg / m² 2. Oltre 1800kg / m²

Questi valori si riferiscono alla pressione statica applicata alla macchina.

NOTA: nessuna piastra vibrante unidirezionale standard è conforme a questa specifica minima. Per i lavori stradali usare sempre la piastra vibrante "Dual Force".

DUAL FORCE

La Belle Group ha studiato le norme della legge ed ha quindi messo a punto e brevettato una macchina che consente agli operatori del settore di rispettare i requisiti della legge. La legislazione NRSWA richiede che l'apparecchiatura di compattazione risponda alla specifica minima. L'acquisto di una piastra "Dual Force" Belle Group consente di ottemperare immediatamente ai requisiti di questa parte della legge. Per aderire alla specifica e mantenere la tolleranza di superficie, le piastre base "Dual

Force" Belle Group sono suddivise in due aree che assicurano due fasi di compattazione.

Fase 1 Fase 2

Fase 1. L'intera area di base compatta il materiale come una macchina normale. Fase 2. La base si solleva sulla sezione 'Dual Force' per fornire da 3 a 4 volte la forza di compattazione delle piastre normali.

Guida alla risoluzione dei problemi

Problema Causa Rimedio
Il motore non parte.	Mancanza di carburante.	Aprire lo sportello di rifornimento.
		Riempire il serbatoio del carburante.
	Motore spento.	Accendere il motore.
	Candela Sporca	Pulire e regolare la distinzatra gli elettrodi della candela.
	Motor freddo	Chiudere il comando dell'arie
	Motor Ingolfato	Honda, aprire il comando dell'arie aprire completamente la farfalla, tirare l'avviamento a strappo fino all'accensione del motore.
		Hatz, spostare il comando della velocità nella posizione di arresto tirare l'avviamento a strappo 5 volte quindi ripetere la procedure di avviamento.
L'unità non vibra	Velocità motore insufficiente	Impostare il comando della velocità del motore a veloce.
	Tensione cinghia di trasmissione allentata.	Regolare la tensione della cinghia di transmissione.
	Filtro dell'arie ostruito.	Pulire o sostituire il filtrò dell'arie
	Guasto trasmissione	Contattare l'agente di servizio locale
Asfalto aderente alla	Mancanza di lubrificazione.	Usare il systema di spruzzo dell'acqua
Blocchi per pavimentazione danneggiati	Piastra a contatto diretto pavimentazione	Usare un tampone per
	Tampone normale usato sulla piastra Dual Force	Montare il corretta tampone Dual Force.
Sfaldamento della superficie Bituminosa (laminazione)	Compattazione eccessiva	Asportare e riaplicare.
Velocità di corsa Insuffiente (affondamento della piastra)	Spessore dello strato eccessivo	Asportare une parte del materiale
	Contenuto du umidità eccessivo od insuffi ciente.	Asportare il materiale e regolare.

Manutenzione

La gamma "PCX" Belle Group di piastre vibranti unidirezionali è stata progettata per offrire molti anni di funzionamento esente da guasti. Tuttavia, è importante che venga effettuata regolarmente la semplice manutenzione elencata nella presente sezione. Si raccomanda che un concessionario autorizzato della Belle Group effettui tutti i principali interventi di manutenzione e riparazione. Usare sempre parti di ricambio Belle Group originali; l'uso di parti non originali può invalidare la garanzia.

Prima che venga eseguito qualsiasi intervento di manutenzione sulla macchina, spegnere il motore. Se si lavora su una macchina con motore a benzina, staccare il cavo AT alla candela. Se si lavora su un motore diesel, assicurarsi che l'interruttore di arresto sia nella posizione di arresto. Collocare sempre la piastra vibrante su un terreno pianeggiante onde assicurare la corretta lettura dei livelli dei liquidi. Usare solo gli olii consigliati (consultare la tabella alla pagina seguente).

Periodo di rodaggio

Quando la piastra vibrante viene usata per la prima volta, l'olio del motore deve essere cambiato nel periodo di rodaggio iniziale (consultare il manuale del motore per i dettagli completi). L'olio dell'involucro dell'albero del vibratore deve essere sostituito nelle prime 100 ore di impiego, e poi nelle 500 ore di lavoro. Per i dettagli circa la sostituzione dell'olio dell'involucro dell'albero del vibratore, consultare "Gruppo vibratore". La tensione della cinghia deve essere controllata nelle 4 ore di impiego.

Cinghia di trasmissione

Rimuovere la protezione della cinghia poi controllare la sua tensione facendo una leggera pressione con le dita sulla cima della cinghia vicino al centro tra la trasmissione del motore e la puleggia del carro. La cinghia dovrebbe essere deviata dai 5 ai 10 mm. Se la tensione della cinghia richiede una regolazione, allentare il set di viti sul congegno di tensione della cinghia e spostare il lato verso destra. Una volta impostato, stringere il set di viti e controllare la tensione della cinghia una seconda volta. Infine sostituire la protezione della cinghia assicurandosi che sia correttamente e adeguatamente fissata.

Manutenzione Ordinaria Ogni 4 Primo Mese 3 mesi 6 mesi Ore / 20h / 50h 100h
Olio Motore Controllare livello ✓
	Cambiare		✓		✓
Filtro Aria	Contollo Condivizioni / Pulire		✓		✓
	Sostituire quando neccessario / agli 12 mesi
Candela	Cambiare				✓
Cinghia Di Trasmissione	Tensione	✓	✓	✓

Tipo e quantità di olio / carburante - Tipo di candela

	Tipo Di Olio	Quantità	Tipo Carburante	Capacità	Tipo Candela	Distanza tra gli elettrodi (mm)
Motore a Benzina Honda GX120	S.A.E. 10W 30	0.6l	Senza Piombo	2.5l	BM6ES or BPR6ES	0.7 - 0.8
Motore a Benzina Honda GX160	S.A.E. 10W 30	0.6l	Senza Piombo	3.6l	BM6ES or BPR6ES	0.6 - 0.7
Motore a Benzina Robin EX13	S.A.E. 10W 30	0.6l	Senza Piombo	2.7l	NGK BR-6HS
Motore a Benzina Robin EX17	S.A.E. 10W 30	1.1l	Senza Piombo	3.6l	NGK BR-6HS
Motore Diesel Hatz 1B20-6	S.A.E. 10W 30	0.9l	Diesel (BS2869)	Consultare Il Manuale	N/A	N/A
Vibratore	Olio per Turbine 32	0.4l	N/A	N/A	N/A	N/A

Gruppo vibratore

Togliere il tappo completo di tenuta, controllare che il livello dell'olio raggiunga la filettatura inferiore sul foro del tappo dell'olio. Rabboccare come necessario con l'olio corretto (consultare la tabella).

Gruppo Vibratore

Istruzioni di assemblaggio per il vibratore

1. Pulire l'alloggiamento (9) con un getto d'acqua quindi asciugare con aria compressa.
2. Montare il cuscinetto posteriore (3a) nell'alloggiamento e spingere l'albero (8) nel cuscinetto.
3. Montare il cuscinetto anteriore (3b) sull'albero e nell'alloggiamento.
4. Montare il coperchio del cuscinetto 'B' (10) completando di guarnizione (4a) al retro dell'alloggiamento.
5. Montare il paraolio (6) nel coperchio del cuscinetto 'A' (7)
6. Montare la copertura del cuscinetto 'A' completando di guarnizione (4b) alla parte anteriore dell'alloggiamento.
7. Montare la chiave Woodruff (11) e la puleggia (12) sull'albero.
8. Versare dell'olio nel foro di scarico dell'olio dell'alloggiamento finché l'olio non cominci appena a fuoriuscire.
9. Montare la rondella di rame (2) ed il tappo di scarico dell'olio (1)
10. Montare il vibratore sulla piastra di base e serrare i bulloni ad una coppia di 150Nm
11. Far girare il motore per circa 2 minuti onde assicurarsi che non vi siano perdite d'olio da parte del vibrante.

Istruzioni di montaggio

I tamponi per la pavimentazione a blocchi sono stati progettati per essere usati

durante la compattazione di lastre per pavimentazione e pavimentatrici a blocchi. Tuttavia, essi non devono essere usati per il normale lavoro di compattazione. Prima del montaggio, assicurarsi che il tampone per pavimentazione sia del corretto formato e del corretto tipo (HAUC 'Dual Force' o normale). Per montare il tampone per la pavimentazione (1), collocare il tampone sulla piastra assicurandosi che i fori siano allineati con i fori sulla parte anteriore della piastra di base. I bulloni di fissaggio (4) devono essere passati attraverso la fascetta di bloccaggio (5) poi attraverso il tampone per pavimentazione (1) ed infine attraverso la piastra di base. Essi devono essere fissati in posizione con il dado (2) e la rondella (3).

Il trasportatore consente all'operatore di trasportare la piastra vibrante fino al luogo di lavoro con il minimo sforzo.

Trasportatore smontabile

Per montare il trasportatore, allineare la staffa imperniata con i fori sul retro della piastra di base. I due bulloni di fissaggio devono essere fatti passare attraverso la staffa imperniata e la piastra di base. Essi devono essere fissati in posizione con il dado Nyloc e la rondella. Far scorrere il telaio delle ruote sulla staffa imperniata, inclinare la piastra vibrante in avanti quindi far ruotare il telaio delle ruote in avanti e fatto. Infine, inclinare la piastra vibrante all'indietro e sulle ruote.

Trasportatore fisso

Per montare il trasportatore, allineare la staffa con i fori sul retro della piastra di base. I due bulloni di fissaggio devono essere fatti passare attraverso la staffa e nella piastra di base.

Questa macchina è munita di una piastra di base 'Dual Force'

Questa macchina non è munita di una piastra di base 'Dual Force'

Quando è munita di una piastra di base 'Dual Force' il peso statico dell'area unitaria della presente macchina è di circa 1400kg / m² e quando conforme alla normativa NRSWA (specifica HAUC) per le piastre vibranti che rientrano nella categoria 1400 - 1800kg / m² .

Produzione

R.

Neilson

La 'Dual Force' consente alle piastre vibranti Belle Group di essere usate per il rifacimento della sede stradale in conformità con le specifiche indicate nella normativa NRSWA (New Roads and Streetworks Act 1991) Appendice A8.

La 'Dual Force' è disponibile solo su piastre vibranti Belle Group. Il design è protetto in tutto il mondo e nel Regno Unito mediante brevetto (N. 2261840).

Le piastre vibranti Belle Group standard possono essere dotate di 'Dual Force' retrospettivamente; contattare la Belle Group per i dettagli.

Garanzia

La nuova piastra vibrante a direzione singola "PCX" Belle Group è coperta da garanzia per l'acquirente originale per un periodo di un anno (12 mesi) a partire dalla data di acquisto originale.

La garanzia Belle Group copre difetti di progettazione, materiali e lavorazione.

Quanto segue non è coperto dalla garanzia Belle Group:

1. Danni causati da abuso, uso improprio, caduta o altri danni simili causati da o in seguito a guasti dovuti alla mancata osservanza delle istruzioni di assemblaggio, funzionamento o manutenzione da parte dell'utente.
2. Alterazioni, aggiunte o riparazioni effettuate da persone diverse dal personale della Belle Group o da agenti da essa autorizzati.
3. Costi di trasporto o spedizione alla/dalla Belle Group o loro agenti autorizzati, per la riparazione o la valutazione in base ad una richiesta di risarcimento in garanzia, su qualsiasi macchina.
4. Costi di materiali e/o di lavoro per sostituire, riparare o rimettere a nuovo quei componenti a seguito di normale usura e logorio.

I seguenti componenti non sono coperti da garanzia.

Cinghia/e di trasmissione - Filtro dell'aria del motore Candela del motore

La Belle Group e/o i loro agenti riconosciuti, direttori, impiegati od assicuratori non saranno responsabili di danni indiretti o di altra natura, perdite o spese connesse a, od a causa di, o per l'inabilità di usare la macchina per un qualsiasi scopo.

Richieste di risarcimento in garanzia

Tutte le richieste di risarcimento in garanzia devono essere comunicate direttamente al Belle Group, per telefono, fax, email o per iscritto.

Per le richieste di risarcimento in garanzia:

Tel: [phone] Fax: [phone]

Utilizzare protezione acustica

Utilizzare protezione per gli occhi

B - livello di rumore (800-99942)
