BELLE PCX 1750A - Piastra vibrante Lescha - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piastra vibrante
Marca	Lescha (Altrad Belle)
Modello	BELLE PCX 1750A
Larghezza di lavoro	500 mm
Lunghezza (in funzione)	960 mm
Altezza (in funzione)	975 mm
Lunghezza (in stoccaggio)	1025 mm
Altezza (in stoccaggio)	685 mm
Peso (con kit irrigazione e ruote, versione GX120)	89 kg
Peso (con kit irrigazione e ruote, versione GX160)	90 kg
Motore	Honda GX120 (3,0 kW / 4,0 CV) o Honda GX160 (4,4 kW / 5,5 CV)
Forza centrifuga	15 kN
Frequenza di vibrazione	85 Hz
Velocità di avanzamento max.	24 m/min
Forza di compattazione	485 kg/m²
Livello di potenza sonora	105 dB(A)
Vibrazione trasmessa (3 assi)	2,7 m/s²
Capacità serbatoio carburante (GX120)	2,5 L
Capacità serbatoio carburante (GX160)	3,6 L
Tipo olio motore	SAE 10W30
Quantità olio motore	0,6 L
Tipo olio vibratore	SAE 10W40
Quantità olio vibratore	0,3 L
Candela d'accensione	BM6ES o BPR6ES (distanza 0,7-0,8 mm)
Alimentazione	Benzina senza piombo
Manutenzione ordinaria	Controllare livelli, pulire filtro aria, regolare cinghia
Sicurezza	Indossare DPI, fermare motore prima della manutenzione, non usare in interni
Ricambi disponibili	Cinghia, filtro aria, candela, frizione

Domande frequenti - BELLE PCX 1750A Lescha

Qual è la potenza del motore della BELLE PCX 1750A?

La piastra vibrante è disponibile con due motori Honda: GX120 (3,0 kW / 4,0 CV) o GX160 (4,4 kW / 5,5 CV).

Come avviare la piastra vibrante?

Aprire il rubinetto del carburante, inserire lo starter se motore freddo, ruotare l'interruttore di accensione su 'I', regolare l'acceleratore al minimo, quindi tirare il motorino di avviamento a strappo fino a quando il motore parte. Quindi riportare gradualmente lo starter.

Quale olio usare per il motore e il vibratore?

Per il motore: SAE 10W30 (0,6 L). Per il vibratore: SAE 10W40 (0,3 L).

Con quale frequenza va cambiato l'olio del vibratore?

Il primo cambio olio avviene dopo 100 ore di funzionamento, poi ogni 500 ore.

Cosa fare se il motore non si avvia?

Verificare la presenza di carburante, che il rubinetto sia aperto, che l'accensione sia inserita, che la candela non sia sporca. Se il motore è allagato, aprire lo starter e tirare il motorino di avviamento a tutto gas.

Come regolare la tensione della cinghia?

La tensione della cinghia deve essere controllata ogni 4 ore. Consultare la sezione 'Manutenzione' del manuale per la procedura, oppure contattare un tecnico autorizzato.

Quali DPI sono obbligatori per utilizzare questa piastra vibrante?

È obbligatorio indossare scarpe di sicurezza, cuffie antirumore, occhiali protettivi e guanti.

Si può usare la piastra vibrante in interni?

No, i fumi di scarico sono tossici. Utilizzare sempre all'aperto o in un'area molto ben ventilata.

Come trasportare la piastra vibrante?

Utilizzare il kit ruote di trasporto bloccando la maniglia. Per il sollevamento, fissare le imbracature solo al punto di sollevamento previsto. Non lasciare mai il motore acceso durante il trasporto.

Cosa fare se l'asfalto aderisce alla piastra?

Utilizzare il sistema di irrigazione ad acqua per lubrificare la piastra ed evitare l'adesione.

MANUALE UTENTE BELLE PCX 1750A Lescha

Il Gruppo Belle Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, certifica che, se il prodotto descritto nel presente certificato viene acquistato da un rivendilore autorizzato Belle gruppo all'interno della CEE, è conforme alle seguenti direttive CEE: 2006/42/CE (presente direttiva sostituisce la direttiva 98/37/CE), elettromagnetica compatibilità con la direttiva 2004/108/CE (modificata dalla 89/336/CEE, 92/31/CEE e 93/68 CEE). L'Elettrico di Spreco e l'Apparecchiatura Elettronica (WEEE) 2002/96/CE, la direttiva bassa tensione 2006/95/CE, BS EN ISO 12100-1:2003 Sicurezza del macchinario e le relative norme armonizzate, se del caso. Emissioni sonore conformi alla direttiva 2000/14/CE, allegato VI e 2005/88/EG, per le macchine a norma dell'articolo 12, l'organismo notificato AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. File rumore tecnici sono tenuti da Ray Neilson all'indirizzo dell'Ufficio gruppo Belle Sede che è riportata sopra.

DATA DI FABBRICAZIONE..

TILLVERKNINGSDATUM.....

Luogo de dichiarazione - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Data de dichiarazione - 2016

Come Usare Questo Manuale

Questo manuale è fornito per aiutare l'utente ad utilizzare ed eseguire la manutenzione della piastra vibrante in maniera sicura. Il manuale è destinato ai rivenditori e agli operatori della piastra vibrante.

Prefazione

La sezione ‘Ambiente’ contiene istruzioni su come gestire in maniera ecologica il riciclaggio della macchina da smaltire.

La sezione ‘Descrizione della macchina’ aiuta l'utente ad acquistare familiarità con I comandi e le funzioni della macchina.

Le sezioni “Sicurezza generale e Sicurezza e prevenzione infortuni” spiegano come usare la macchina onde assicurare la sicurezza dell’utente e del pubblico in generale.

La sezioni ‘istruzioni operative’ aiuto nell'assemblaggio e nell'uso della macchine.

La guida di ‘Risoluzione dei problemi’ aiuta l'utente ad avviare ed arrestare la macchina.

La sezione ‘Manutenzione’ aiuta l'utente nel caso di problemi nell'uso della macchina.

La sezione ‘Garanzia’ descrive la copertura offerta dalla garanzia e la procedura per le richieste di risarcimento.

Direttive relative alle notazioni.

Il testo che nel presente manuale, deve essere letto con particolare attenzione e evvidenziato nel modo seguente:

ATTENZIONE

Il prodotto presenta dei rischi. La mancata osservanza delle corrette procedure può arrecare danni alla macchina o causare infortuni all'utente.

AVVERTENZA

La vita dell'operatore può essere a rischio

I

Avvertenza

AVVERTENZA

Prima di azionare questa macchina o eseguire su di essa qualsiasi intervento di manutenzione BISOGNA LEGGERE e STUDIARE il presente manuale.

SAPERE come usare in maniera sicura I comandi della macchina e come eseguire la manutenzione in maniera sicura.

(N.B. Assicurarsi di sapere spegnere la macchina prima di accenderla, nel caso ci si dovesse trovare in difficoltà).

Indossare o usare SEMPRE il corretto equipaggiamento di sicurezza per la protezione personale.

Per QUALSIASI DOMANDA sull'uso o la manutenzione di sicurezza di questa macchina, RIVOLGERSI AL PROPRIO SUPERVISORE OPPURE ALLA Altrad Belle. [phone]

I

Indice

Come usare il presente manuale....70

AVVERTENZA....70

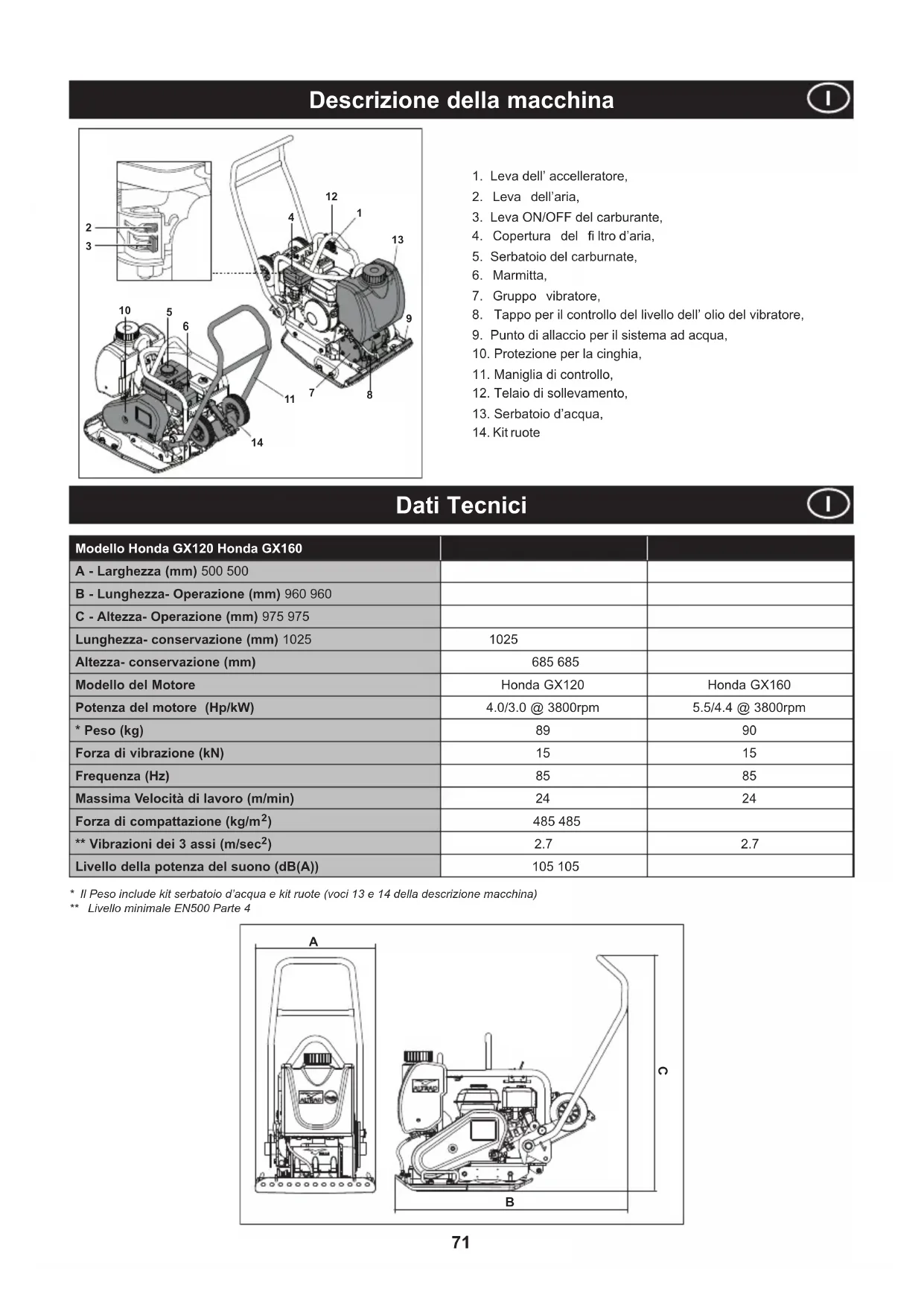

Descrizione della macchina....71

Dati Tecnici 71

Adesivi....72

Ambiente 73

Motivi per la compattazione....73

Istruzioni di sicurezza 73

Sicurezza e prevenzioni Infortuni 74

Controlli di sicurezza (Pre- avvio)....74

Istruzioni operative 74 - 75

Guida alla risoluzione dei problemi....75

Manutenzione....76

Istruzioni per il montaggio....77

Garanzia 77

Dichiarazione di Conformità ....3

1. Leva dell' accelleratore,
2. Leva dell'aria,
3. Leva ON/OFF del carburante,
4. Copertura del fi Itro d'aria,
5. Serbatoio del carburnate,
6. Marmitta,
7. Gruppo vibratore,
8. Tappo per il controllo del livello dell' olio del vibratore,
9. Punto di allaccio per il sistema ad acqua,
10. Protezione per la cinghia,
11. Maniglia di controllo,
12. Telaio di sollevamento,
13. Serbatoio d'acqua,
14. Kit ruote

Dati Tecnici
I

Modello Honda GX120 Honda GX160

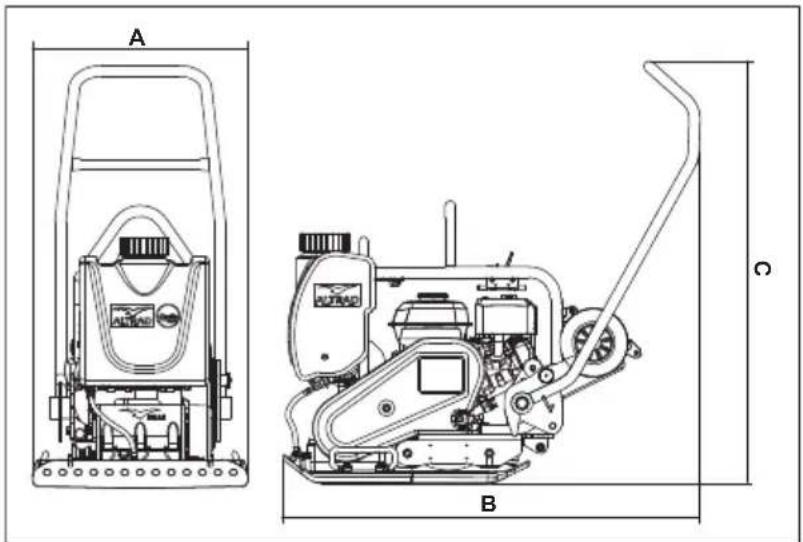

A - Larghezza (mm) 500 500
B - Lunghezza- Operazione (mm) 960 960
C - Altezza- Operazione (mm) 975 975
Lunghezza- conservazione (mm) 1025	1025
Altezza- conservazione (mm)	685 685
Modello del Motore	Honda GX120	Honda GX160
Potenza del motore (Hp/kW)	4.0/3.0 @ 3800rpm	5.5/4.4 @ 3800rpm
* Peso (kg)	89	90
Forza di vibrazione (kN)	15	15
Frequenza (Hz)	85	85
Massima Velocità di lavoro (m/min)	24	24
Forza di compattazione (kg/m2)	485 485
** Vibrazioni dei 3 assi (m/sec2)	2.7	2.7
Livello della potenza del suono (dB(A))	105 105

* Il Peso include kit serbatoio d'acqua e kit ruote (voci 13 e 14 della descrizione macchina)
** Livello minimale EN500 Parte 4

A B C

A. Adesivo di Sicurezza
B. Adesivi Acustico
C. Adesivo Velocità Motore
D. Adesivo Gancio
E. Adesivo Ruota Kit Montaggio

A - Adesivo di sicurezza (Part No. 19.0.373)

Leggere manuale dell'operatore

Indossare scarpe protettive

Indossare protezi- one per l'orecchie

Indossare protezi- one per gli occhi

B - Adesivo acustico (800/99951)

Il livello acustico della macchine è 105 dB(A)

C - Adesivo Velocità motore

Posizione velocità massima

Posizione velocità minima

D - Adesivo Gancio

Gancio

E - Adesivo Ruota Kit Montaggio (800/99420)

Si prega di consultare la sezione 'Istruzioni per il montaggio' di questo sito per la spiegazione.

Ambiente

Smaltimento sicuro.

Istruzioni per la salvaguardia dell'ambiente.

La macchina contiene materiali di valore. Portare la macchina e gli accessori da smaltire ai centri di riciclaggio adatti.

Componenti Materiale
Maniglia di Tenuta Acciaio
Piastra Base Acciaio
Pesi Eccentrici Acciaio
Gruppo Vibratore Alluminio
Protezione del motore a Benzina Alluminio
Copertura del motore a Benzina Materiali Sintetici
Parti Varie Acciaio e alluminio

Motivi per eseguire la compattazione

Un Terreno che sia stato manomesso oppure un nuovo riporto, sottofondo o composto bituminoso per il manto d'usura, presenterà dei piccoli vuoti o sacche d'aria che se non compattate, determineranno l'insorgere problemi.

1. Mano a mano che il traffico stradale percorre la superficie di una zona non compattata, il materiale viene compresso. Ciò causa lo sprofondamento del manto stradale, mano a mano che il materiale riempie gli spazi vuoti.
2. Una situazione simile si verifica con carichi statici su un suolo non compattato. Il carico (ad ed. Un edificio) sprofonderà.
3. I materiali contenenti spazi vuoti sono più soggetti ad infiltrazioni d'acqua con conseguente erosione.L'ingresso di acqua potrebbe causare anche l'espansione del terreno durante temperature congelanti e contrarsi durante periodi secchi.L'espansione e la contrazione sono le cause maggiori di danno nel costruire le fondamenta e generalmente portano a una struttura richiesta corroborante

La compattazione incrementa la densità del materiale e pertanto ne incrementa la capacità. Riduce I vuoti d'aria e pertanto riduce il rischio di sprofondamento, espansione e contrazione dovuti ad infiltrazioni d'acqua.

Sicurezza generale

Per la protezione dell'utente e per la sicurezza delle persone presenti si prega di leggere ed assicurarsi di comprendere a fondo le seguenti istruzioni di sicurezza.

È responsabilità dell'operatore assicurarsi che egli/ella abbia compreso a fondo in che modo azionare in maniera sicura la presente apparecchiatura.

Se non si è sicuri circa l'uso corretto e sicuro della piastra vibrante, consultare il proprio supervisiore o la Altrad Belle.

ATTENZIONE

La manutenzione o l'uso improprio possono risultare pericolosi. Leggere e comprendere la presente sezione prima di eseguire qualsiasi intervento di manutenzione, servizio o riparazione.

• Questo macchinario è pesante e non deve essere sollevata da una singola persona, Chiedere aiuto o usare un attrezzatura di sollevamento.
  • Transennare l'area di lavoro e mantenere membri del pubblico e personale non autorizzato ad una distanza di sicurezza.
• L'attrezzatura di protezione personale (PPE) deve essere indossata dall'operatore ogni qualvolta debba usare la macchina. (consultare sezione sicurezza e prevenzione infortuni).
• Assicurarsi di sapere in che modo DISATTIVARE in maniera sicura questa macchina prima di AVVIARLA nell'eventualità ci si trovasse in diffi coltà.
• Spegnere sempre il motore prima di trasportare la macchina, muoverla intorno all'aria di lavoro o rivisionarla.
• Durante l'uso il motore diventa molto caldo. Permettere al motore di raffredarsi prima di toccarlo.
• Mai lasciare il motore avviato incustodito.
• Mai rimuovere o manomettere gli schermi protettivi fissati, essi sono per la protezione personale. Controllare sempre gli schermi per le condizioni di sicurezza,se essi sono danneggiati o rotti non usare la macchina finchè lo schermo non sia stato riparato o sostituito.
• Non lavorare con la sega quando si è malati ci si sente stanchi o si è sotto l'effetto di alcool o medicinali.

Sicurezza del carburante

ATTENZIONE

Il carburante è infiammabile. Esso può causare infortuni e danni. Spegnere il motore, estinguere tutte le fiamme scoperte e non fumare durante il rifornimento del serbatoio. Lavare qualsiasi traccia di carburante versato.

• Prima del rifornimento di carburante spegnere il motore e lasciarlo raffreddare.
  • Durante il rifornimento di carburante NON fumare ed evitare di avvicinare fiamme scoperte all'area di lavoro.
• Le fuoriuscite di carburante devono essere asportate immediatamente in maniera sicura, usando della sabbia. Se il carburante viene versato sugli indumenti cambiarli!
• Conservare il carburante in un contenitore approvato adatto allo scopo e lontano da fonti di calore e di combustione.

I

Sicurezza e prevenzione infortuni

Vibrazioni

Una parte delle vibrazioni create dall'operazione di compattazione viene trasmessa attraverso l'impugnatura alle mani e braccia dell'operatore. La gamma di piastre Vibranti Altrad Belle è stata progettata per ridurre I livelli di vibrazioni trasmessi alle mani e alle braccia dell'operatore. Consultare I dati tecnici per I livelli delle vibrazioni ed I tempi di utilizzo (tempo Massimo di esposizione quotidiana consigliato). NON superare I tempi massimi di utilizzo.

PPE (Attrezzatura di protezione personale).

Un' idonea attrezzatura PPE deve essere indossata durante l'uso della presente apparecchiatura; ossia, occhiali di sicurezza, guanti, cuffie insonorizzanti, mascherina antipolvere e scarponi con puntale in acciaio.

Indossare indumenti idonei al lavoro che si sta svolgendo. Legare I capelli se lunghi e togliere qualsiasi monile che potrebbe impigliarsi nelle parti mobili dell'apparecchiatura.

Polvere

Il processo di compattazione produrrà occasionalmente della polvere che può essere nociva per la salute. Indossare sempre una maschera adatta al tipo di polvere che viene prodotto.

Carburante

Non ingerire carburante ne inalare I vapori del carburante ed evitarne il contatto con la pelle. Lavare immediatamente con dell' acqua qualsiasi spruzzo. In caso di contatto con gli occhi, sciacquare con acqua abbondante e contattare un medico il più presto possibile.

Fumi di scarico

Non azionare la piastra vibrante in un ambiente chiuso o uno spazio ristretto. Assicurarsi che l'area di lavoro sia adeguatamente ventilata.

AVVERTENZA

I fumi di scarico prodotti dalla presente apparecchiatura sono altamente tossici e possono rislutare letali!

I

Controlli di pre-avvio

Ispezione di pre-avvio

La seguente ispezione di pre-avvio deve essere effettuata prima di iniziare qualsiasi sessione di lavoro oppure dopo ogni Quattro ore di impiego secondo quale circostanza si verifichi prima. Si prega di consultare la sezione manutenzione per delle istruzioni dettagliate. Nel caso in cui sorga un qualsiasi guasto, la piastra vibrante non deve essere usata fino alla rettifica del guasto.

1. Ispezionare accuratamente la piastra vibrante onde accertarsi che non presenti traccia di danni. Controllare che I componenti siano presenti e ben fissati. Dedicare particolare attenzione alla protezione di sicurezza della trasmissione a cinghia installata tra il motore ed il Gruppo vibratore.
2. Controllare I tubi, itappi d'apertura le spine e qualsiasi altra zona che potrebbe avere segni di perdita. Riparare qualsiasi perdita prima di iniziare a lavorare.
3. Controllare il livello dell'olio e rabboccare come necessario.
4. Controllare il livello del carburante del motore e rabboccare come necessario.
5. Controllare che non ci siano perdite di olio e di carburante.

I

Olstruzioni operative.

- Trasportare la piastra vibrante nel luogo richiesto

Laddove sia neccessario usare l'apparecchiatura di sollevamento per posizionare la piastra vibrante, assicurandosi che l'apparecchiatura di sollevamento abbia un WLL (Limite di carico di lavoro) adatto al peso delle piastre vibranti. (consultare la tabella o la targa della macchina). Fissare delle catene o imbragature idonee solo al punto di sollevamento sulla sommità della piastra vibrante.

• Mai lasciare il motore acceso mentre si trasporta o si muove il PCX 17/50A anche se è solo per un breve tratto.
• Avendo effettuato I controlli elencati nella sezione di pre-avvio è possibile avviare il motore.

La gamma RPC Altrad Belle di piastre vibranti è munita di una frizione centrifuga, ciò consente al motore di girare al minimo senza azionare la piastra vibrante. Quando la velocità del motore viene aumentata, la frizione si innesta è aziona il cambio. Per il corretto funzionamento, la velocità del motore deve essere impostata al Massimo.

- Impostare l'acceleratore al Massimo e usare l'impugnatura di comando per sterzare o ruotare la piastra vibrante.

Durante il lavoro normale non si dovrebbe spingere la piastra vibrante ma permetterle di muoversi sul posto. La velocità di viaggio sarà determinate dalle condizioni della superficie che deve essere compattata. Se la superfice da compattare è su un pendio, bisogna fare molta attenzione e controllare la direzione di corsa della piastra vibrante. Se neccassario, usare una corda idonea fissata alla piastra vibrante al livello di un punto basso del telaio, onde consentire ad un assistente di sostenere parte del peso della piastra vibrante. Su di un pendio, procedere in senso longitudinale non trasversale.

- Applicare la piastra Vibrante sulla superfice in maniera sistematica fino ad ottenere la corretta compattazione Laddove vi sia da compattare un certo numero di strati differenti sovraposti l'uno all'altro, compattare ciascunostrato individualmente.

AVVERTENZA

Prima di azionare questa macchina o eseguire su di essa qualsiasi intervento di manutenzione BISOGNA LEGGERE e STUDIARE il presente manuale.

Honda GX120.

1. Aprire il rubinetto del carburante spostando le leva di APERTO/CHIUSO del carburante completamente verso destra.
2. Se il motore viene avviato da freddo, impostare su on (INSERITO) il comando dell'aria spo stando la relativa leva di comando completamente verso sinistra. Se il motore viene riavviato da caldo, general mente il comando dell'aria non è richiesto, tuttavia, se il motore si è in qualche modo raffred dato, può essere necessario inserire parzialmente il comando dell'aria.
3. Ruotare l'interruttore di ACCESO/SPENTO del motore in senso orario nella posizione 'I'.
4. Impostare l'acceleratore nella posizione di minimo spostando la leva di comando dell'acceleratore completamente verso destra. Non avviare il motore con l'acceleratore al massi mo, dato che la piastra vibrante entrerà in funzione non appena viene avviato il motore.

Farfalle Comando dell'aria Leva APERTO /CHIUSO Carburante

1. Mantenendo con decisione l'impugnatura di comando con una mano, afferrare la maniglia del dispositivo di avviamento a strappo con l'altra mano. Tirare il dispositi vo di avviamento a strappo fino ad avvertire resistenza da parte del motore, quindi lasciar andare la maniglia.

2. Facendo attenzione a non tirare completamente la cordicella del dispositivo di avviamento, tirare rapidamente la maniglia del dispositivo di avviamento.

3. Ripetere fi no all'accensione del motore.

4. Una volta che il motore si è acceso, impostare gradualmente la leva del comando dell'aria nella posizione OFF (DISINSERIMENTO) spostandola verso destra.

5. Se il motore non si avvia dopo diversi tentativi, vedere la sezione di risoluzione dei problemi in basso.

6. Per spegnere il motore, impostare l'acceleratore al minimo e ruotare insenso antiorario l'interruttore di ACCESO/SPENTO del motore nella posizione '0'.

7. Chiudere la mandata del carburante.

Guida alla risoluzione dei problemi

Problema Causa Rimedio
Il motore non parte.	Mancanza di carburante.	Aprire lo sportello di rifornimento.
		Riempire il serbatoio del carburante.
	Motore spento. Accendere il motore.
	Candela Sporca	Pulire e regolare la distinzatra gli elettrodi della candela.
	Motor freddo Chiudere il comando dell'arie
	Motor Ingolfato.	Honda, aprire il comando dell'arie aprire completamente la farfalla, tirare l'avviamento a strappo fi no all'accensione del motore.
Motore ancora non si avvia. Errore Grave. Contattare l'agente di servizio locale.
L'unità non vibra.	Velocità motore insuffi ciente	Impostare il comando della velocità del motore a veloce.
	Tensione cinghia di trasmissione allentata.	Regolare la tensione della cinghia di transmissione.
	Filtro dell'arie ostruito.	Pulire o sostituire il filtro dell'arie.
	Guasto trasmissione.	Contattare l'agente di servizio locale.
	Vibratore Guasto	Contattare l'agente di servizio locale.
Asfalto aderente alla.	Mancanza di lubrificazione.	Usare il sistema di spruzzo dell'acqua.
Sfaldamento della superficie Bituminosa (laminazione).	Compattazione eccessiva.	Asportare e riapplicare.
Velocità di corsa Insufficiente (affondamento della piastra).	Spessore dello strato eccessivo.	Asportare une parte del materiale.
	Contenuto du umidità eccessivo od insufficiente.	Asportare il materiale e regolare.

I

Revisione e Manutenzione

La gamma (PCX 17/50A) Altrad Belle è stata progettata per offrire molti anni di funzionamento esenti da guasti. Si Raccomanda che un concessionario autorizzato dalla Altrad Belle effettui tutti I principali interventi di manutenzione e riparazione. Usare sempre parti di ricambio originali Altrad Belle, l'uso di parti non originali può invalidare la garanzia.

Prima che venga esseguito qualsiasi intervento di manutenzione sulla macchina, spegnere il motore.

Collocare sempre la piastra vibrante su un terreno pianeggiante onde assicurare la corretta lettura dei livelli dei liquidi. Usare solo gli oli consigliati (vedere la tabella qui sotto).

Periodo di rodaggio

Quando la PCX 17/50A è usata per la prima volta, l'olio del motore deve essere cambiato dopo l'iniziale periodo di rodaggio (vedere il manuale del motore per I dettagli completi). La copertura dell'olio dell'albero vibratore deve essere sostituito dopo le prime 100 ore di utilizzo, in seguito dopo ogni 500 ore di lavoro. Per I dettagli consultare l'unità del vibratore.

La tensione della cinghia dovrebbe essere controllata dopo 4 ore.

Manutenzione Ordinaria		Ogni 4 Ore	Primo Mese / 20 H	3 Mesi / 50 H	6 Mesi / 100 H
Olio Motore	Controllare livello	√
	Cambiare		√		√
Filtro Aria	Controllo Condizioni / Pulire		√		√
	Sostituire quando neccessario / ogni 12 mesi
Candela Cambiare					√
Cinghia Di Trasmissione	Tensione	√ √	√

Tipo e quantità di olio / carburante - Tipo di candela

	Tipo Di Olio Quantità		Tipo Carburante	Capacità	Tipo Candela	Distanza tra gli elettrodi (mm)
Motore a Benzina Honda GX120	S.A.E. 10W 30	0.6l Senza Piombo 2.5l			BM6ES or BPR6ES	0.7 - 0.8
Motore a Benzina Honda GX160	S.A.E. 10W 30	0.6l Senza Piombo 3.6l			BM6ES or BPR6ES	0.6 - 0.7
Vibratore	S.A.E. 10W 40	0.3l N/A N/A N/A N/A

Candela Tenuta Livello regolare Parte inferiore della filettatura della vite

Gruppo vibratore

Togliere il tappo completo di tenuta, controllare che il livello dell'olio raggiunga la filettatura inferiore sul foro del tappo dell'olio. Rabboccare come necessario con l'olio corretto (consultare la tabella).

Istruzioni per il montaggio

I

1. Girare la maniglia del fermo manopola per bloccare il fermo della maniglia e bloccare la maniglia.
2. Una volta che la maniglia è bloccata in posizione, rilasciare il kit ruote e far scorrere sotto la piastra di base.
3. Con il manico ancora bloccato in posizione, la macchina è ora pronta per essere trasportati utilizzando il kit ruota.

Garanzia

I

La nuova piastra vibrante a direzione singola "PCX 17/50A" Altrad Belle è coperta da garanzia per l'acquirente originale per un periodo di un anno (12 mesi) a partire dalla data di acquisto originale. La garanzia Altrad Belle copre difetti di progettazione, materiali e lavorazione.

Quanto segue non è coperto dalla garanzia Altrad Belle:

1. Danni causati da abuso, uso improprio, caduta od altri danni simili causati da od in seguito a guasti dovuti alla mancata osservanza delle istruzioni di assemblaggio, funzionamento o manutenzione da parte dell'utente.
2. Alterazioni, aggiunte o riparazioni effettuate da persone diverse dal persona le della Altrad Belle o da agenti da essa autorizzati.
3. Costi di trasporto o spedizione alla/dalla Altrad Belle. o loro agenti autorizzati, per la riparazione o la valutazione in base ad una richiesta di risarcimento in garanzia, su qualsiasi macchina.
4. Costi di materiali e/o di lavoro per sostituire, riparare o rimettere a posto componenti a seguito di normale usura e logorio.

I seguenti componenti non sono coperti da garanzia.

• Cinghia/e di trasmissione
• Filtro dell'aria del motore
• Candela del motore

La Altrad Belle e/o i loro agenti riconosciuti, direttori, impiegati od assicuratori non saranno responsabili di danni indiretti o di altra natura, perdite o spese connesse a, od a causa di, o per l'inabilità di usare la macchina per un qualsiasi scopo.

Richieste di risarcimento in garanzia

Tutte le richieste di risarcimento in garanzia devono essere comunicate direttamente al Altrad Belle, per telefono, fax, email o per iscritto.

Per le richieste di risarcimento in garanzia:

Tel: [phone] Fax: [phone] Email: [e-mail]

Scrivere a:

Registrazione della garanzia:

ALTRAD Belle si impegna per un maggior rispetto e tutela delle risorse ambientali, e per questo abbiamo introdotto la registrazione della garanzia online. Per accedere alla pagina di registrazione del nostro sito, si prega di utilizzare il seguente indirizzo:-

http://www.bellegroup.com/index.php?p=warranty_registration

In alternativa, scansionate il codice QR (Quick Response Code) utilizzando il vostro smartphone per accedere alla pagina di registrazione.

Fundamentplademontage, Gruppo Piastra di Base

1	960/01900	Grondplaat	Sohlplatte	Fundamentplade	Piastra di Base	1
2	960/99918S	Riembeschermkap - Oranje	Riemenabdeckung - Orange	Remskærm - Orange	Protezione Cinghia - Arancione	1
2	960/99918B	Riembeschermkap - Blauw	Riemenabdeckung - Blau	Remskærm - Blá	Protezione Cinghia - Blu	1
2	960/99918G	Riembeschermkap - Groen	Riemenabdeckung - Grün	Remskærm - Gron	Protezione Cinghia - verde	1
2	960/99918R	Riembeschermkap - Rood	Riemenabdeckung - Rot	Remskærm - Rød	Protezione Cinghia - Rosso	1
2	960/99918Y	Riembeschermkap - Geel	Riemenabdeckung - Gelb	Remskærm - Gul	Protezione Cinghia - Giallo	1
2	960/99918W	Riembeschermkap - Wit	Riemenabdeckung - Weiß	Remskærm - Hvid	Protezione Cinghia - Bianco	1
3	960/02000	Steun	Halterung	Beslag	Staffa	1
4	7/8043	Schroef	Schraube	Skrue	Vite	M8 x 25
5	7/10039	Schroef	Schraube	Skrue	Vite	M10 x 20
6	4/8006	Afdichtring	Scheibe	Spændeskive	Rondella	M8
7	8/8008	Moer	Mutter	Møtrik	Dado	M8
8	960/99921	Afstandsstuk	Distanzstück	Afstandsstykke	Distanziale	1
9	21/0415	Buffer	Puffer	Kofanger	Respingente	1
10	151.0.161	Klemplaat	Spannplatte	Holdeplade	Piastra di Bloccaggio	2
11	9/8065	Schroef	Schraube	Skrue	Vite	M8 x 55
12	21.0.333	Buffer	Puffer	Kofanger	Respingente	1
13	7/6034	Schroef	Schraube	Skrue	Vite	M6 x
14	900/01200	R-klemme	'R'-Schelle	'R'-Klemme	Fermagli a "R"	1
15	4/6001	Afdichtring	Scheibe	Spændeskive	Rondella	M6
16	8/6007	Moer	Mutter	Møtrik	Dado	M6
17	7/10025	Schroef	Schraube	Skrue	Vite	M10
18	9/10005	Bouten	Bolzen	Skruebolt	Bullone	M10 x 45
19	4/1003	Afdichtring	Scheibe	Spændeskive	Rondella	M10
20	4/1005	Afdichtring	Scheibe	Spændeskive	Rondella	M10
21	7/5018	Schroef	Schraube	Skrue	Vite	M5
22	21/0413	Gasklephuis	Drosselklappenanordnung	Gasspjæld Samling	Montaggio dell'Acceleratore	1
23	8/6001	Moer	Mutter	Møtrik	Dado	M6
24	7/6039	Schroef	Schraube	Skrue	Vite	M6 x 30
25	4/5002	Afdichtring	Scheibe	Spændeskive	Rondella	M5
26	8/5003	Moer	Mutter	Møtrik	Dado	M5
27	21/0390	Steun	Halterung	Beslag	Staffa	1
28	7/8053	Schroef	Schraube	Skrue	Vite	M8 x 16

3-01 1 8 9 3 5 9 10 4 2 6 7

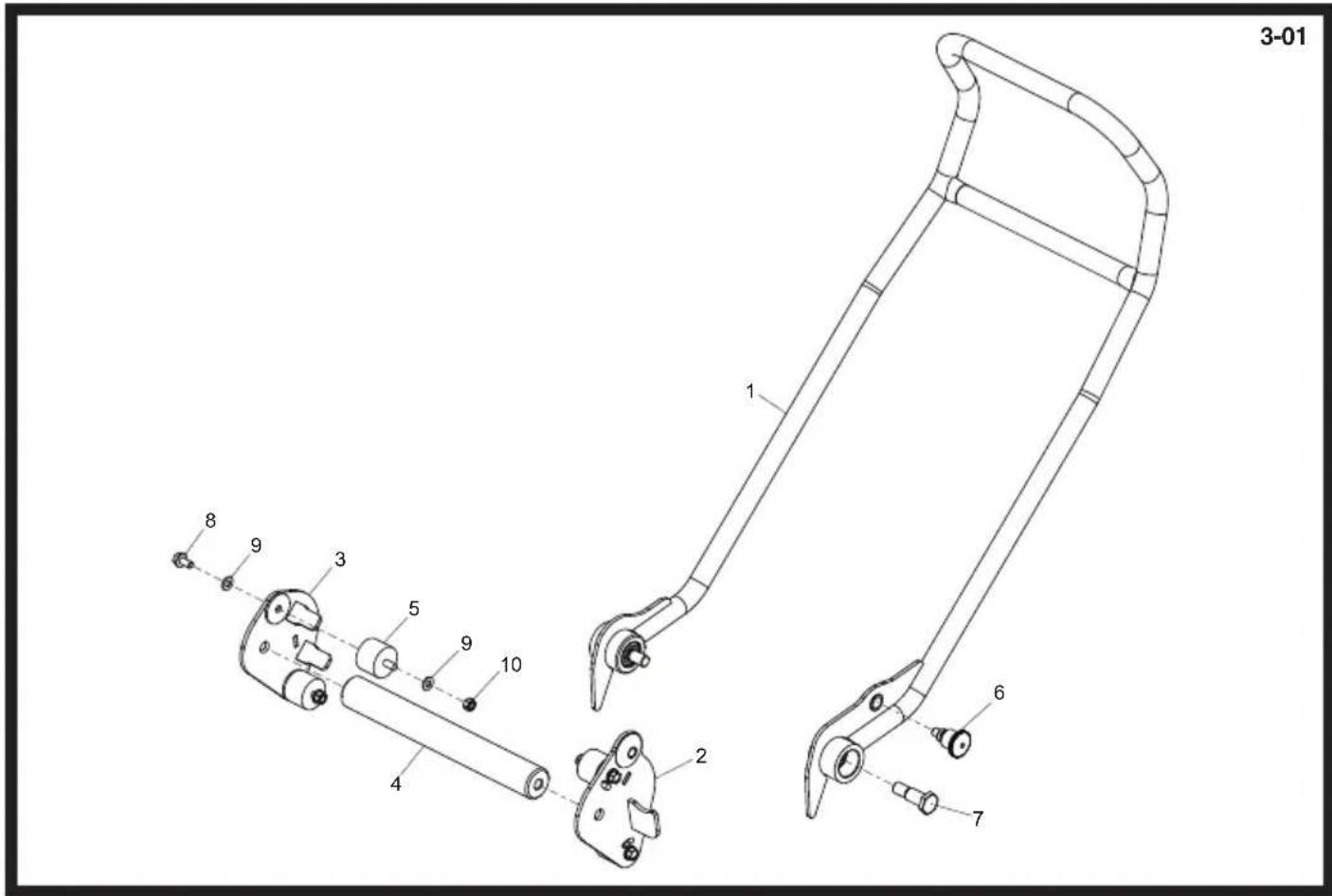

Handle Assembly, Ensemble Poignée, Conjunto de Manillar, Conjunto do Punho

1	943/19000S	Handle - Orange	Guidon - Orange	Manillar - Naranja	Punho - Laranja	1
1	943/19000B	Handle - Blue	Guidon - Bleu	Manillar - Azul	Punho - Azul	1
1	943/19000G	Handle - Green	Guidon - Vert	Manillar - Verde	Punho - Verde	1
1	943/19000R	Handle - Red	Guidon - Rouge	Manillar - Roja	Punho - Vermelho	1
1	943/19000Y	Handle - Yellow	Guidon - Jaune	Manillar - Amarillo	Punho - Amarelo	1
1	943/19000W	Handle - White	Guidon - Blanc	Manillar - Blanco	Punho - Branco	1
2	960/01200	Bracket	Patte de Montage	Escuadra	Suporte	1
3	960/02200	Bracket	Patte de Montage	Escuadra	Suporte	1
4	960/99922	Strut	Béquille	Puntal	Apoio	1
5	21/0157	Anti-Vibration Mount	Tampon Antivibratoire	Montura Antivibratoria	Bloco Anti-Vibração	4
6	3/0085	Latch	Verrou	Cerrojo	Trinco	1
7	151.0.019	Bolt	Boulon	Perno	Perno	2
8	7/8053	Screw	Vis	Tornillo	Parafuse	M8
9	4/8006	Washer	Rondelle	Arandela	Anilha	M8
10	8/8008	Nut	Ecrou	Tuerca	Porca	M8

3-01 1 8 9 3 5 9 10 4 2 6 7

Complete Hendel, Griff-zsb., Håndtagsenhed, Gruppo Impugnatura

1	943/19000S	Hendel - Oranje	Griff - Orange	Håndtag - Orange	Impugnatura - Arancione	1
1	943/19000B	Hendel - Blauw	Griff - Blau	Håndtag - Blå	Impugnatura - Blu	1
1	943/19000G	Hendel - Groen	Griff - Grün	Håndtag - Grøn	Impugnatura - Verde	1
1	943/19000R	Hendel - Rood	Griff - Rot	Håndtag - Rød	Impugnatura - Rosso	1
1	943/19000Y	Hendel - Geel	Griff - Gelb	Håndtag - Gul	Impugnatura - Giallo	1
1	943/19000W	Hendel - Wit	Griff - Weiß	Håndtag - Hvid	Impugnatura - Blanco	1
2	960/01200	Steuun	Halterung	Beslag	Staffa	1
3	960/02200	Steuun	Halterung	Beslag	Staffa	1
4	960/99922	Steuun	Strebe	Sprosse	Montante	1
5	21/0157	Anti-Trilbevestiging	Schwingungsdämpfer	Antivibrationsophaeng	Supporto Antivibrazioni	4
6	3/0085	Grendel	Riegel	Grendel	Dispositivo di bloccaggio	1
7	151.0.019	Bouten	Bolzen	Skruebolt	Bullone	2
8	7/8053	Schroef	Schraube	Skrue	Vite	M8
9	4/8006	Afdichtring	Scheibe	Spændeskive	Rondella	M8
10	8/8008	Moer	Mutter	Møtrik	Dado	M8

4-01
