Producttype	Trilplaat
Merk	Lescha
Model	BELLE PCX 20A
Afmetingen (L x B x H) in bedrijf	940 x 500 x 880 mm
Afmetingen (L x B x H) in opslag	110 x 500 x 625 mm
Gewicht (met beregeningsset en wielen)	75 kg
Motor	Honda GX120, 4,0 pk / 3,0 kW bij 3600 tpm
Brandstoftype	Loodvrije benzine
Brandstoftankinhoud	2,5 L
Motorolie	SAE 30 (0,6 L)
Trillerolie	Turbineolie 32 (0,22 L)
Bougie	BM6ES of BPR6ES (elektrodenafstand 0,7-0,8 mm)
Trilkracht	11 kN
Frequentie	101 Hz
Maximale werksnelheid	16,3 m/min
Verdichtingskracht	420 kg/m²
Geluidsniveau	107 dB(A)
Maximale dagelijkse gebruiksduur	16 min
Rijrichting	Enkelrichting
Aandrijving	V-snaar en centrifugaalkoppeling
Basisplaat	Staal
Ingebouwd beregeningsset	Ja (watertank)
Transportwielen	Inbegrepen
Garantie	12 maanden

Veelgestelde vragen - BELLE PCX 20A Lescha

Hoe start ik de trilplaat BELLE PCX 20A?

Open de brandstofkraan, zet de choke aan als de motor koud is, draai de aan/uit-schakelaar naar 'I', stel het gas op stationair, trek dan stevig aan de terugtrekstarter. Zodra de motor loopt, zet de choke uit en geef meer gas.

Wat te doen als de motor niet start?

Controleer of er brandstof is, of de kraan open is en of de contactschakelaar aan staat. Als de bougie vervuild is, reinig deze dan en stel de elektrodenafstand in. Bij koud weer de choke gebruiken. Als de motor verzopen is, open het gas volledig en trek aan de starter.

Welke olie gebruiken voor de motor en de triller?

Gebruik voor de Honda GX120-motor SAE 30-olie (0,6 L). Voor de triller gebruik turbineolie 32 (0,22 L). Controleer regelmatig de niveaus.

Wat is de maximale gebruikstijd per dag?

De aanbevolen maximale dagelijkse blootstellingsduur is 16 minuten vanwege trillingen. Overschrijd deze limiet niet om gezondheidsrisico's te voorkomen.

Hoe de trilplaat vervoeren?

Gebruik de meegeleverde transportwielen. Voor het tillen bevestig de hijsbanden alleen aan het hijspunt bovenop de machine. Laat de motor nooit draaien tijdens het transport.

Hoe de snaarspanning afstellen?

De spanning van de aandrijfriem moet elke 4 gebruiksuren worden gecontroleerd. Als hij los is, stel hem dan af volgens de instructies in de handleiding. Als de riem versleten is, vervang deze dan door een origineel Belle Group-onderdeel.

Waarom trilt de plaat niet?

Dit kan komen door een losse riem, een verstopt luchtfilter, een defect in de aandrijving of een defecte triller. Controleer eerst de riemspanning en de motorregeling (moet snel zijn). Als het probleem aanhoudt, neem dan contact op met een technicus.

Hoe het luchtfilter reinigen en onderhouden?

Controleer het luchtfilter elke 50 uur of elke 3 maanden. Reinig of vervang het indien nodig. Een verstopt filter kan de prestaties verminderen en de motor beschadigen.

Welke veiligheidsmaatregelen nemen bij gebruik?

Draag altijd persoonlijke beschermingsmiddelen: veiligheidsbril, handschoenen, gehoorbescherming en stalen neuzen. Gebruik de machine nooit in een afgesloten ruimte (gevaar voor koolmonoxide). Markeer het werkgebied en houd onbevoegden op afstand.

Wat te doen bij brandstoflekkage?

Zet onmiddellijk de motor uit en rook niet. Beveilig de lekkage met zand. Als er brandstof op uw kleding is gekomen, trek dan schone kleding aan. Veeg alle brandstofresten weg voordat u opnieuw start.

GEBRUIKSAANWIJZING BELLE PCX 20A Lescha

Ondergetekende, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 OEU, GB, verklaren hierbij dat als het product zoals beschreven in dit certificaat is gekocht van een erkende Belle Group dealer binnen de EEG, het voldoet aan de volgende EEG richtlijnen: 2006/42/CE (Deze richtlijn vervangt Richtlijn 98/37/EC), Electromagnetische Compatibility Richtlijn 2004/108/CE (geamendeerd door 89/336/EEC, 92/31/EEC & 93/68 EEC). De afgedankte elektrische en elektronische apparatuur (AEEA) 2002/96/CE, de Laagspannings Richtlijn 2006/95/CE, BS EN ISO 12100-1:2003 Veiligheid van Machines en hieraan gekoppelde geharmoniseerde Standaarden, waar deze van toepassing is. Rumoer emissions passen voor richtlijn EC Zijgebouw VI , voor toestel onder stuk 12 naar de notified troep zit AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 OXU, GB Worden de Technische Dossiers van het lawaai gehouden op het adres van het Hoofdkantoor van de Groep Belle dat hierboven ' wordt verklaard.

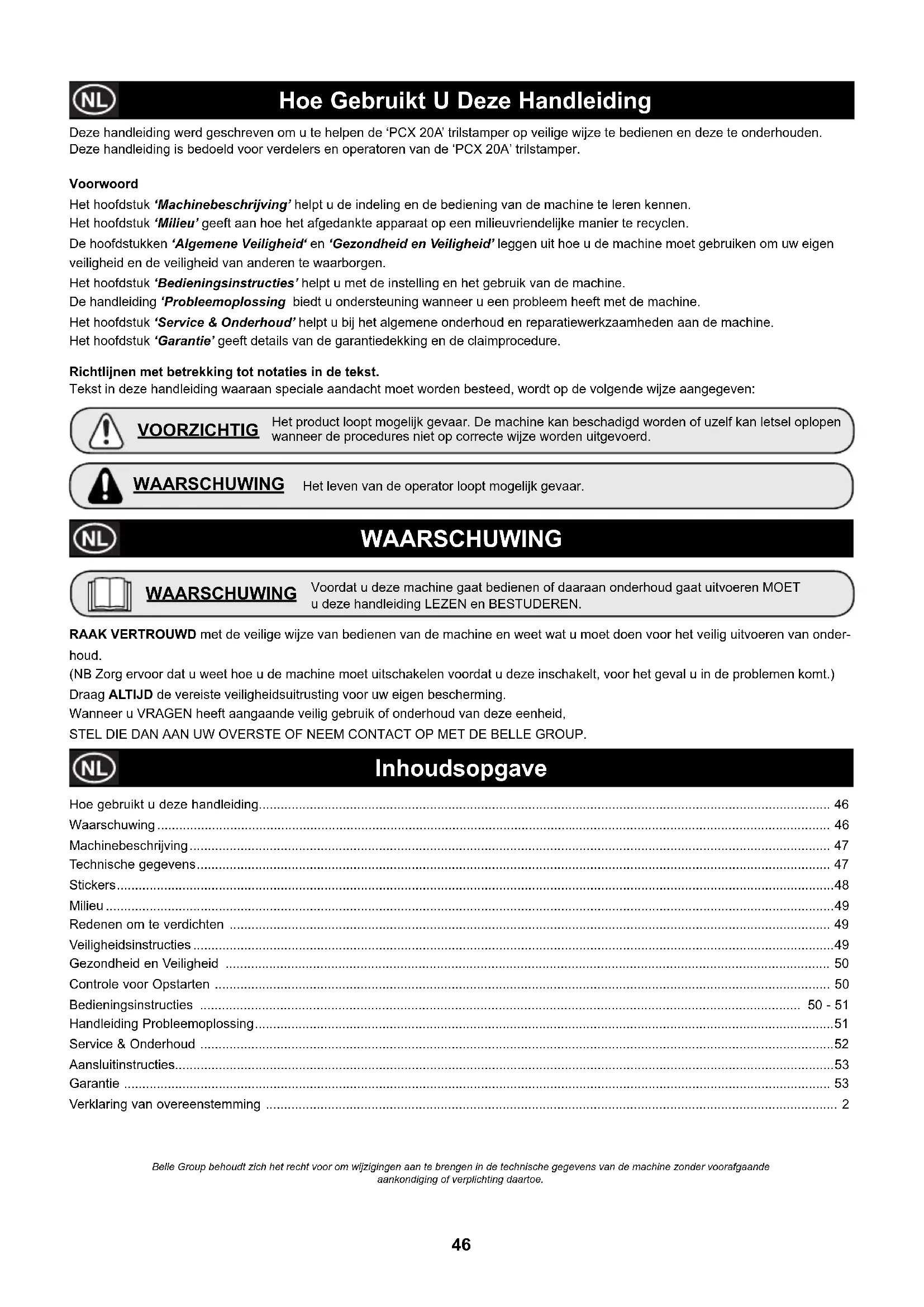

Hoe Gebruikt U Deze Handleiding

Deze handleiding werd geschreven om u te helpen de 'PCX 20A' trilstamper op veilige wijze te bedienen en deze te onderhouden. Deze handleiding is bedoeld voor verdelers en operatoren van de 'PCX 20A' trilstamper.

Voorwoord

Het hoofdstuk 'Machinebeschrijving' helpt u de indeling en de bediening van de machine te leren kennen.

Het hoofdstuk 'Milieu' geeft aan hoe het afgedankte apparaat op een milieuvriendelijke manier te recyclen.

De hoofdstukken 'Algemene Veiligheid' en 'Gezondheid en Veiligheid' leggen uit hoe u de machine moet gebruiken om uw eigen veiligheid en de veiligheid van anderen te waarborgen.

Het hoofdstuk 'Bedieningsinstructies' helpt u met de instelling en het gebruik van de machine.

De handleiding 'Probleemoplossing biedt u ondersteuning wanneer u een probleem heeft met de machine.

Het hoofdstuk 'Service & Onderhoud' helpt u bij het algemene onderhoud en reparatiewerkzaamheden aan de machine.

Het hoofdstuk 'Garantie' geeft details van de garantiedekking en de claimprocedure.

Richtlijnen met betrekking tot notaties in de tekst.

Tekst in deze handleiding waaraan speciale aandacht moet worden besteed, wordt op de volgende wijze aangegeven:

VOORZICHTIG

Het product loopt mogelijk gevaar. De machine kan beschadigd worden of uzelf kan letsel oplopen wanneer de procedures niet op correcte wijze worden uitgevoerd.

WAARSCHUWING

Het leven van de operator loopt mogelijk gevaar.

WAARSCHUWING

WAARSCHUWING

Voordat u deze machine gaat bedienen of daaraan onderhoud gaat uitvoeren MOET u deze handleiding LEZEN en BESTUDEREN.

RAAK VERTROUWD met de veilige wijze van bedienen van de machine en weet wat u moet doen voor het veilig uitvoeren van onderhoud.

(NB Zorg ervoor dat u weet hoe u de machine moet uitschakelen voordat u deze inschakelt, voor het geval u in de problemen komt.)

Draag ALTIJD de vereiste veiligheidsuitrusting voor uw eigen bescherming.

Wanneer u VRAGEN heeft aangaande veilig gebruik of onderhoud van deze eenheid,

STEL DIE DAN AAN UW OVERSTE OF NEEM CONTACT OP MET DE BELLE GROUP.

Inhoudsopgave

Hoe gebruikt u deze handleiding.... 46

Waarschuwing 46

Machinebeschrijving 47

Veiligheidsinstructies 49

Gezondheid en Veiligheid 50

Controle voor Opstarten 50

Bedieningsinstructies 50 - 51

Handleiding Probleemoplossing....51

Service & Onderhoud ....52

Aansluitinstructies....53

Garantie 53

Verklaring van overeenstemming 2

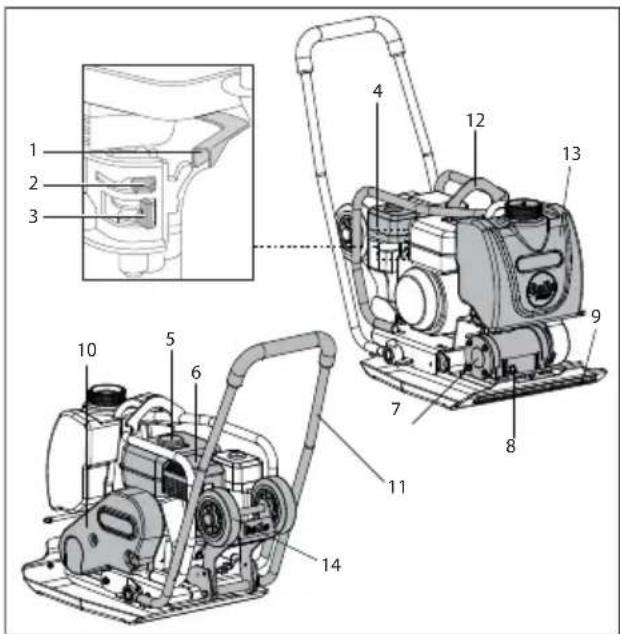

Machinebeschrijving

Model PCX 20A

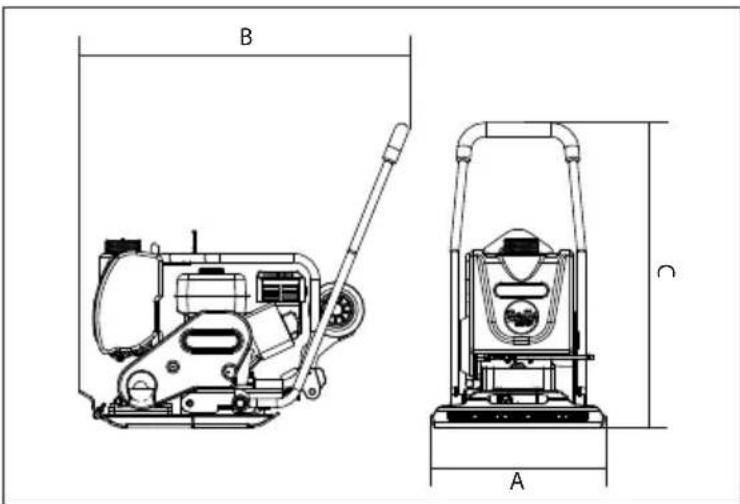

A - Breedte (mm) 500
B - Lengte - In bedrijf (mm) 9400
C - Hoogte - In bedrijf (mm) 880
Lengte - In Opslag (mm) 1100
Hoogte - In Opslag (mm) 625
Motor	Honda
Motorvermogen (Hp/kW) 4.0/3.0 @ 3600rpm
* Gewicht (kg) 75
Trilvermogen (kN) 11
Frequentie (Hz)	101
Maximale verplaatsingssnelheid (m/min)	16.3
Verdichtingsvermogen (kg/m2)	420
** 3-Assige Trilling (m/sec2)	13.7
Gebruikstijd (Uren)	16
Geluidsvermogensniveau (dB(A))	105

* Zwaarte omvat Water Kit en Oplegger Verknochtheid. (Punt 13 en 14 van Toestel Tafereel)
** Minimum niveau EN500 Deel 4.

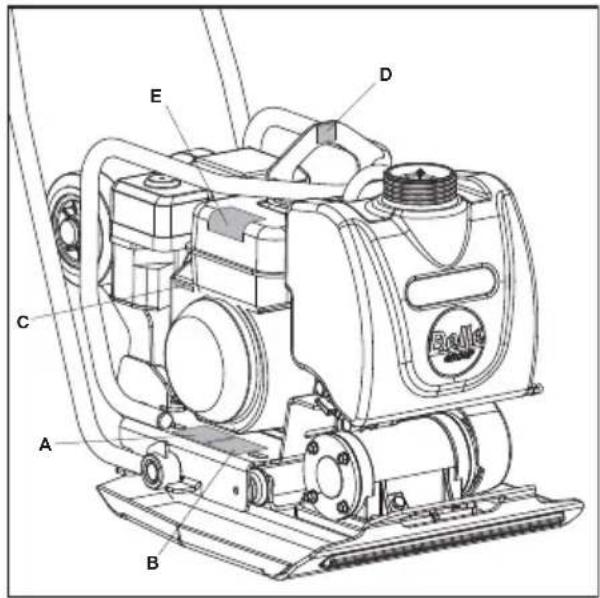

B C A

A. Veiligheidssticker.
B. Geluidssticker.
C. Motortoerental sticker.
D Hefpunt sticker.
E. Motor Waarschuwingssticker.

A - Veiligheidssticker (Onderdeelnr. 19.0.373)

Lees de bedien- ingshandleiding.

Draag bescher- mend schoeisel.

Draag oogbescherming.

B - Geluidssticker (800-99942)

Het geluidsniveau van de machine gedurende de werking is 105 dB (A).

C - Motortoerental sticker

Snellopende motorsnelheidpositie.

Langzaamlopende motorsnelheidpositie.

E - Motor Waarschuwingssticker

Benzine is zeer brandbaar. Zet de motor stop en geef de tijd om voor bijtanken af te koelen.

De motor stoot giftig koolmonoxyde uit. Laat de motor niet lopen in een gesloten ruimte.

Lees de bedien- ingshandleiding.

Milieu

Veilige Verwijdering.

Instructies ter bescherming van het milieu. De machine bevat waardevolle materialen. Breng het afgedankte apparaat en de toebehoren ervan naar de desbetreffende instantie voor hergebruik

Onderdeel	Materiaal
Bedieningshendel	Staal
Bodemplaat	Staal
Excentrische gewichten Staal
Behuizing benzinemotor Aluminium
Afdekkingen benzinemotor Synthetisch materiaal
Overige onderdelen Staal & Aluminium

Redenen voor Verdichting

Aarde die omgewoeld is of nieuw is gestort, ondergrond en asfaltering zullen kleine ruimtes of luchtzakken bevatten die, wanneer deze niet verdicht worden, zullen leiden tot problemen.

1. Wanneer er verkeer rijdt over een niet verdicht stuk grond, wordt het materiaal samengedrukt. Dat leidt tot verzakking van de bov enlaag wanneer het materiaal de leemtes opvult.
2. Een gelijksoortige situatie ontstaat bij statische belastingen op een niet verdichte ondergrond. De belasting (bijv. een gebouw) zal zakken.
3. Materialen met leemtes zijn ontvankelijker voor het doorlaten van water, wat zal leiden tot erosie. Water opname kan er eveneens toe leiden dat de bodem tijdens vorstperiodes uitzet en inklinkt tijdens periodes van droogte. Uitzetten en inklinken is de voornaam ste oorzaak van schade aan funderingen van gebouwen en leidt er normaalgesproken toe dat de structuur moet worden verstevigd.

Verdichting verhoogt de dichtheid van het materiaal en daarmee de draagkracht. Het vermindert de hoeveelheid poriën en daarmee het risico op verzakken, uitzetten en inklinken als gevolg van de opname van water.

Veiligheidsinstructies

Voor uw eigen persoonlijke bescherming en voor de veiligheid van de personen rondom u, dient u de volgende veiligheidsinformatie te lezen en volledig te begrijpen. Het is de verantwoordelijkheid van de operator ervoor te zorgen dat hij/zij volledig begrijpt hoe hij/zij de apparatuur op veilige wijze moet bedienen. Wanneer u er niet zeker van bent hoe u de 'PCX 20A'-trilstamper op veilige en correcte wijze kunt gebruiken, raadpleeg dan uw overste of de Belle Group.

VOORZICHTIG

Onjuist onderhoud kan gevaarlijk zijn. Zorg dat u dit hoofdstuk leest en begrijpt voordat u onderhoud, herstel- of reparatiewerkzaamheden gaat uitvoeren.

• Deze machine is zwaar en mag niet door één persoon opgetild worden, ZOEK HULP of gebruik een geschikte hijsinstallatie.
• Baken het werkgebied af en houd voorbijgangers en niet bevoegd personeel op een veilige afstand.
• De operator moet een Persoonlijke Veiligheidsuitrusting dragen bij de bediening van deze machine (zie Gezondheid & Veiligheid).
• Zorg ervoor dat u weet hoe u de machine moet UITSCHAKELEN voor dat u deze INSCHAKELT, voor het geval u in de problemen komt.
• Zet de motor altijd UIT voordat u de machine gaat transporteren, verplaatsen over het bouwterrein of er onderhoud aan gaat uitvoeren.
• Tijdens het gebruik wordt de motor erg heet, laat de motor afkoelen voordat u deze aanraakt. Laat de machine nooit zonder toezicht met draaiende motor achter.
• Verwijder of wijzig nooit aangebrachte bescherming; deze is er voor uw veiligheid. Controleer de beschermkappen altijd op staat en veiligheid; wanneer een beschermkap beschadigd is of ontbreekt, GEBRUIK DAN DE MACHINE NIET tot de beschermkap vervangen of gerepareerd is.
• Bedien de MACHINE niet wanneer u ziek bent, zich moe voelt of wanneer u onder invloed van alcohol of drugs verkeert.

Veiligheid Brandstof.

VOORZICHTIG

Brandstof is ontvlambaar. Het kan letsel en materiële schade veroorzaken. Schakel de motor uit, doof open vuur en rook niet tijdens het vullen van de brandstoftank. Verwijder altijd alle gemorste brandstof.

Fuel Safety.

• Schakel voordat u tankt de motor uit en laat deze afkoelen.
• ROOK NIET tijdens het tanken en voorkom open vuur in de buurt.
• Gemorste brandstof dient onmiddellijk onschadelijk te worden gemaakt; gebruikt daarvoor zand. Wanneer u brandstof morst op uw kleren, kleed u dan om.
• Sla brandstof op in een goedgekeurde en hiertoe gemaakte container, ver weg van hitte- en ontstekings bronnen.

Vibratie

Sommige vibratie die ontstaat bij het walsen, wordt via de handgreep doorgegeven naar de handen van de operator. Raadpleeg specificaties & technische gegevens voor vibratieniveaus en periodes van gebruik (aanbevolen maximale dagelijkse blootstellingstijd). OVERSCHRIJD de maximale gebruikstijd NIET.

Persoonlijke Veiligheidsuitrusting.

U dient bij gebruik van deze machine de geschikte Persoonlijke Veiligheidsuitrusting te dragen, d.w.z. Veiligheidsbril, Handschoenen, Oorbeschermers, Stofmaskers en veiligheidsschoenen met Stalen Neuzen (met anti-slip zolen voor extra bescherming). Draag kleding die geschikt is voor het werk dat u doet. Bescherm uw huid altijd tegen het contact met beton.

Stof.

Het verdichtingsproces kan stof produceren, hetgeen schadelijk voor uw gezondheid kan zijn. Draag altijd een masker dat geschikt is voor het type stof dat vrijkomt.

Brandstof.

Brandstof niet inslikken, brandstofdampen niet inhaleren en het contact met uw huid vermijden. Was brandstofspetters onmiddellijk af. Wanneer u brandstof in uw ogen krijgt, spoel dan met grote hoeveelheden water en zoek zo snel mogelijk medische hulp.

Uitlaatgassen.

Gebruik uw 'PCX 20A' niet binnen of in een kleine ruimte, zorg dat het werkgebied op adequate wijze geventileerd wordt.

WAARSCHUWING

De uitlaatgassen die door deze machine worden geproduceerd, zijn zeer giftig en kunnen dodelijk zijn!

Controles voor opstarten

Inspectie voor opstarten.

De volgende "inspectie voor opstarten" moet worden uitgevoerd voor het begin van een iedere werkperiode of steeds na vier uur gebruik, afhankelijk van hetgeen het eerst aan de orde is. Raadpleeg het hoofdstuk onderhoud voor gedetailleerde aanwijzingen. Wanneer er een defect wordt vastgesteld, mag de 'PCX 20A' niet worden gebruikt tot dit defect is verholpen.

1. Inspecteer de 'PCX 20A' nauwkeurig op tekenen die op schade wijzen. Controleer of de beschermkap van de riem goed vastzit voo dat u de machine gaat gebruiken.
2. Controleer slangen, vulopeningen, aftappluggen en alle andere zones op tekenen van lekkage. Dicht alle lekken voordat u de machine gaat gebruiken.
3. Controleer het peil van de motorolie en vul bij indien dat nodig is.
4. Controleer het brandstofpeil van de motor en vul bij indien dat nodig is.
5. Controleer op brandstof- en olielekken.

Bedieningsinstructies

• Verplaats de trilplaat naar de plek waar deze gebruikt moet worden.
  Wanneer het nodig is een hijsinstallatie te gebruiken om de 'PCX 20A' te plaatsen, controleer dan of het maximale hefgewicht van de hijsinstallatie geschikt is voor het gewicht van de 'PCX 20A'(zie het hoofdstuk Technische Gegevens of kijk op het plaatje met het serienummer van de machine). Maak geschikte kettingen of draagbanden ALLEEN vast aan het ophijspunt bovenop de 'PCX 20A'
• Laat de motor NOOIT draaien tijdens het transport of de verplaatsing van de 'PCX 20A', zelfs wanneer het maar een korte afstand betreft.
• Nadat u de controles die genoemd worden in het hoofdstuk 'voor de start' heeft uitgevoerd, mag u de motor starten. Het 'PCLX'-gamma trilstampers van de Belle Group is uitgevoerd met een centrifugaalkoppeling, waardoor de motor in vrijloop kan draaien zonder de trileenheid aan te drijven. Wanneer de motorsnelheid wordt opgevoerd, zal de koppeling inschakelen en de trileenheid aandrijven. Voor een correcte werking dient de motor op zijn maximale snelheid afgesteld te worden.
• Zet de gashendel op maximaal en gebruik de handgreep om de 'PCX 20A' te sturen of te draaien.

De trileenheid zorgt er niet alleen voor dat de bodemplaat trilt, maar zorgt eveneens voor een voorwaartse beweging. Gedurende normale werking zou het niet nodig moeten zijn de 'PCX 20A' vooruit te duwen maar kunt u deze zich gewoon laten voortbewegen op zijn eigen snelheid. De verplaatsingssnelheid wordt bepaald door de aard van het oppervlak dat moet worden verdicht. Wan neer het te verdichten oppervlak gelegen is op een helling, dient u zeer voorzichtig te werk te gaan bij het leiden van de 'PCX 20A' in de verplaatsingsrichting. Indien nodig, dient u een daarvoor geschikt touw te bevestigen aan de onderkant van het chassis van de 'PCX 20A', zodat iemand u kan helpen bij het in bedwang houden van het gewicht van de 'PCX 20A'. Werk op een helling op- en neer waarts, niet in dwarsrichting.

- Verplaats de 'PCX 20A' in een regelmatig patroon over het oppervlak tot de gewenste verdichting bereikt is.

Wanneer er een aantal lagen over elkaar heen moeten worden verdicht, verdicht dan elke laag afzonderlijk.

WAARSCHUWING

Voordat u deze machine gaat bedienen of daaraan onderhoud gaat uitvoeren MOET u deze handleiding LEZEN en BESTUDEREN.

Honda GX120

1. Zet de brandstoftoevoer open door de brandstoftoevoerhendel volledig naar rechtste duwen.

2. Zet bij het starten van een koude motor de choke aan (ON) door de chokehendelvolledig naar links te duwen. Bij het herstarten van een warme motor is de chokegewoonlijk niet meer nodig, maar als de motor enigszins is afgekoeld, moet umogelijk gedeeltelijk choken.

3. Draai de motor-aan-uit-schakelaar naar rechts in de stand 'I'.

4. Zet de gasklep in de stand voor stationair toerental door de gashendel volledig naarrechts te duwen. Start de motor niet met volgas, omdat de machine anders directbegint te trillen zodra de motor aanslaat.

5. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aande repeteerstarter totdat u weerstand van de motor voelt. Laat de starter vervolgens los.

6. Trek fl ink aan de repeteerstarter, maar let erop dat u het koord niet volledig uittrekt.

7. Herhaal deze procedure totdat de motor aanslaat.

8. Als de motor aanslaat, moet de chokehendel geleidelijk naar rechts worden geduwd (naar de stand OFF).

9. Als de motor na verscheidene pogingen niet aanslaat, raadpleeg dan de paragraaf Foutopsporing op pagina 41.

10. Om de motor uit te zetten, moet de gasklep in de stand voor stationair toerental worden gezet en de motor-aan-uit-schakelaarnaar links in de stand '0' worden gedraaid.

11. Sluit de brandstoftoevoer af.

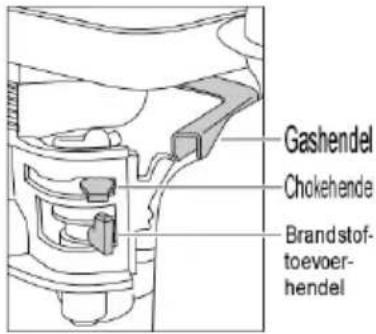

Gashendel Chokehende Brandstof- toevoer- hendel

Handleiding Probleemoplossing

Probleem Oorzaak Remedie
De motor start niet. Geen Vul de brandstoftank.Motor uitgeschakeld.Bougie vuilMotor koud.Motor verzopen. Choke automatische starter trekken tot de motor aanslaat.	brandstof. Open de brandstofkraan.
	Schakel de motor in.
	Schoonmaken en vonkbrug opnieuw afstellen.
	Choke sluiten.
	penen, gashendel volledig opendraaien, aan de automatische starter trekken tot de motor aanslaat.
Motor start nog steeds nietEenheid trilt niet.Spanning aandrijfriem te laag.Luchtfi Iter geblokkeerd.Probleem aandrijving.Storing trilelement.	Ernstig Probleem	Neem contact op met uw Agent of de Belle Group
	Snelheid motor te laag.	Zet snelheidsbediening op snel.
	Luchtfi Iter schoonmaken of vervangen.
	Neem contact op met uw Agent of de Belle Group
	Neem contact op met uw Agent of de Belle Group
Asfalt blijft plakken aan de plaat. Bitumineus oppervlak schilfert (walsen).	Te weinig smering.	Gebruik water
	Teveel verdichting.	Verwijderen en nieuwe laag aanbrengen.
Lage verplaatsingssnelheid (plaat zakt weg)	Laag te dik.	Verwijder wat materiaal.
	Vochtgehalte te hoog of te laag.	Verwijder materiaal en stel bij.

Onderhoud

Het 'PCX 20A'-gamma van de Belle Group is ontworpen voor vele jaren probleemloze werking. Het wordt aangeraden dat een erkende Belle Group verdeler alle grote onderhouds- en reparatiewerkzaamheden uitvoert. Gebruik altijd originele reserveonderdelen van de Belle Group; gebruik van niet originele onderdelen kan uw garantie ongeldig maken.

Voordat er onderhoudswerkzaamheden worden uitgevoerd aan de machine, dient u de motor uit te zetten en de kabel van de bougie los te koppelen.

Plaats de 'PCX 20A' altijd op een horizontaal vlak om te waarborgen dat alle vloeistofniveaus correct worden afgelezen.

Gebruik alleen aanbevolen oliesoorten (zie overzicht op de volgende pagina).

Inloopperiode

Wanneer de 'PCX 20A' voor het eerst wordt gebruikt, moet de motorolie na de inlopperiode

vervangen worden (zie handleiding van de motor voor alle details). De olie van de trilkolom dient

na de eerste 100 gebruiksuren te worden vervangen en daarna na elke 500 werkingsuren. Voor details inzake de vervanging van de olie voor de trilschacht, zie 'Trileenheid'.

De spanning van de riem dient na de eerste 4 gebruiksuren te worden gecontroleerd.

Routineonderhoud		Na eerste 4 uur	Eerste maand / 20u	3 maanden / 50u	6 maanden /100u
Motorolie Controleer Peil	√
	Vervangen		√		√
Luchtfilter	Controleer Staat		√		√
	Schoonmaken/Vervangen			√
Bougie	Controleren/Schoonmaken				√
Aandrijfriem	Spanning	√	√	√

Olie/Type Brandstof & Hoeveelheid – Type Bougie

	Type olie	Hoeveel-heid	Type Brandstof	Capaciteit	Bougi Type	Elektrode Opening (mm)
Petrol Honda GX120	S.A.E. 10W 30	0.6 Liter	Ongelood	2.5 Liter	BM6ES of BPR6ES	0.7 - 0.8
Trileenheid	Turbine Olie 32	0.22 Liter	N/A	N/A	N/A	N/A

Plug Afdichtring Normaal peil Onderste deel van schroefdraad

Verwijder de plug en de afdichtring.

Controleer of het oliepeil tot aan het onderste deel van de schroefdraad van het oliepluggat reikt. Vul zo nodig olie bij (let op het type, zie tabel).

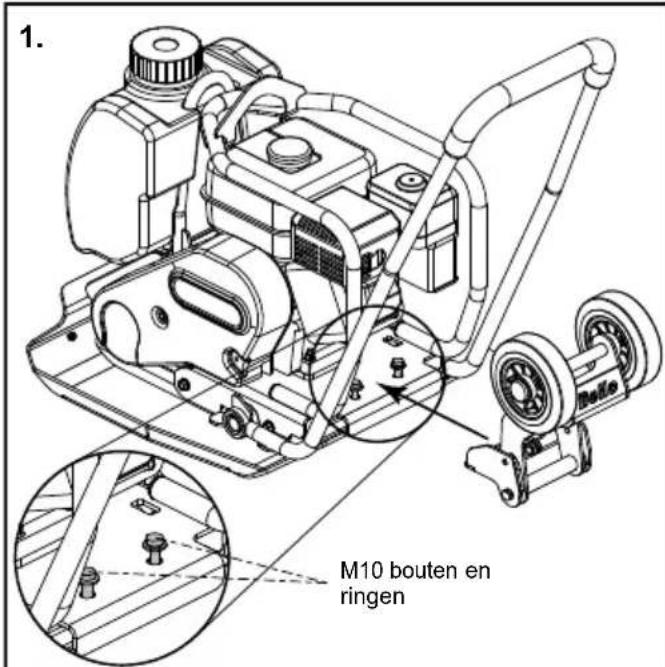

1. M10 bouten en ringen

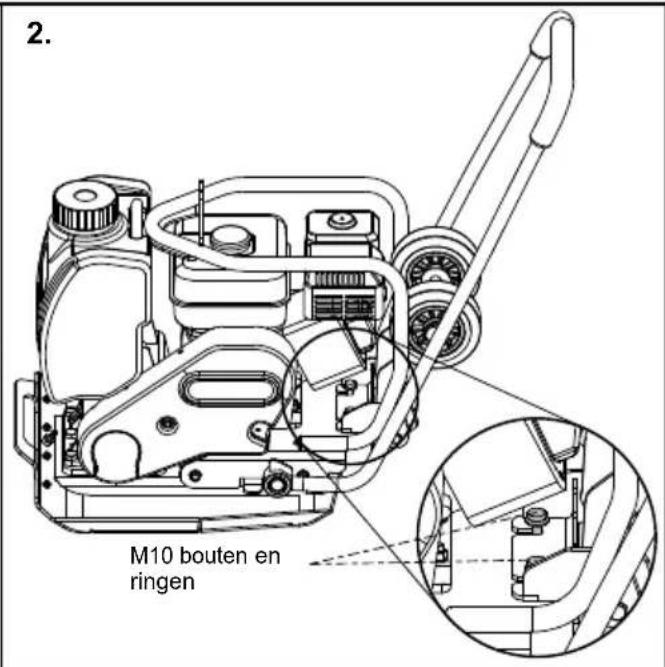

2. M10 bouten en ringen

1. Schroef de 2 x M10 bouten los tot 15mm hoogte, til dan de M10 platte ringen en veerringen naar de kop van de bouten (zie afbeelding 1)
2. Lijn de slots in de wielkit met de M10 bouten.
3. Schuif de wielkit op zijn plaats. Zorg ervoor dat u de kit erin duwt tot de bouten tegen de bodem van het slot komen, en niet meer verder kunnen.
4. Laat de M10 platte ringen en veerringen los, zodat ze bovenop de wielkit zitten. De operator moet ze nu kunnen zien.
5. Span de M10 bouten weer aan met een koppel van 55Nm.

Garantie

Op deze 'PCX 20A'-eenrichtingstrilplaat van Belle Group wordt garantie verleend aan de oorspronkelijke koper gedurende een periode van één jaar (12 maanden) vanaf de oorspronkelijke datum van aankoop. De garantie van Belle Group is geldig in geval van ontwerp-, materiaal- en fabrieksfouten.

Het volgende valt niet onder de garantie van Belle Group:

1. Schade als gevolg van misbruik, verkeerd gebruik, het vallen van de machine, en andere soortgelijke schade als gevolg van het niet opvolgen van de montage-, bedienings- en onderhoudsinstructies.
2. Aanpassingen, montage van extra onderdelen of reparaties door anderen dan Belle Group of diens erkende agenten.
3. De kosten van transport- en vervoer van en naar Belle Group of diens erkende agenten in verband met reparatie dan wel inschatting van schade aan de machine bij een garantieclaim.
4. Materiaal- en/of arbeidskosten voor het vernieuwen, repareren of vervangen van onderdelen als gevolg van normale slijtage.

De volgende onderdelen vallen niet onder de garantie:

Aandrijfriem(en)

· Luchtfi Iter (motor)
· Bougie (motor)

Belle Group en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars kunnen niet aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaims dienen in eerste instantie telefonisch, schriftelijk, per fax of per email te worden gericht aan Belle Group. Nummers voor garantieclaims:

Tel: [phone] Fax: [phone] Email : [e-mail]

Folositi protectie la ochi

B - afi şaj zgomot (800-99942)

Vloerplaat & Grondplaat, Rüttelplatten & Sohlplatte -Zsb., Bundplade & Fundamentplade, Gruppo piastra di base →1001619

1-01

1	960/00100	Vloerplaat	Rüttelplatten	Bundplade	Piastra di Base	1
2	21.0.298	Anti-trilbevestiging	Schwingungsdämpfer	Antivibrationsophæng	Supporto antivibrazioni	4
3	07.9.062	Schroef	Schraube	Skrue	Vite	M14 x 35
4	4/1003	Afdichtring	Scheibe	Spændeskive	Rondella	M10
5	8/10003	Moer	Mutter	Motrik	Dado	M10
6	960/00200	Grondplaat	Sohlplatte	Fundamentplade	Pliastra di Base	1
7	164.0.020	Hendel	Griff	Manillar	Punho	1
8	943/99917	Riembeschermkap - Oranje	Riemenabdeckung - Orange	Remskærm - Orange	Protezione Cinghia - Arancione	1
8	943/99926	Riembeschermkap - Rood	Riemenabdeckung - Rot	Remskærm - Rod	Protezione Cinghia - Rosso	1
8	943/99927	Riembeschermkap - Geel	Riemenabdeckung - Gelb	Remskærm - Gul	Protezione Cinghia - Giallo	1
9	21.0.333	Buffer	Puffer	Kofanger	Respingente	1
10	151.0.161	Klemplaat	Klempplatte	Holdeplade	Piastra di Serraggio	2
11	02.0.031	Schroef	Schraube	Skrue	Vite	M8 x 60
12	7/10025	Schroef	Schraube	Skrue	Vite	M10 x 12
13	02.0.012	Schroef	Schraube	Skrue	Vite	M6 x 16
14	4/6005	Afdichtring	Scheibe	Spændeskive	Rondella	M6
15	05.3.066	Afdichtring	Scheibe	Spændeskive	Rondella	M6
16	7/8011	Schroef	Schraube	Skrue	Vite	M8 x 20
17	4/8003	Afdichtring	Scheibe	Spændeskive	Rondella	M8
18	4/8006	Afdichtring	Scheibe	Spændeskive	Rondella	M8

1-02 06 07 03 05 04 21 02 01 08 15 14 13 19 20 12 17 18 17 10 16 18 09 11 18 17 19

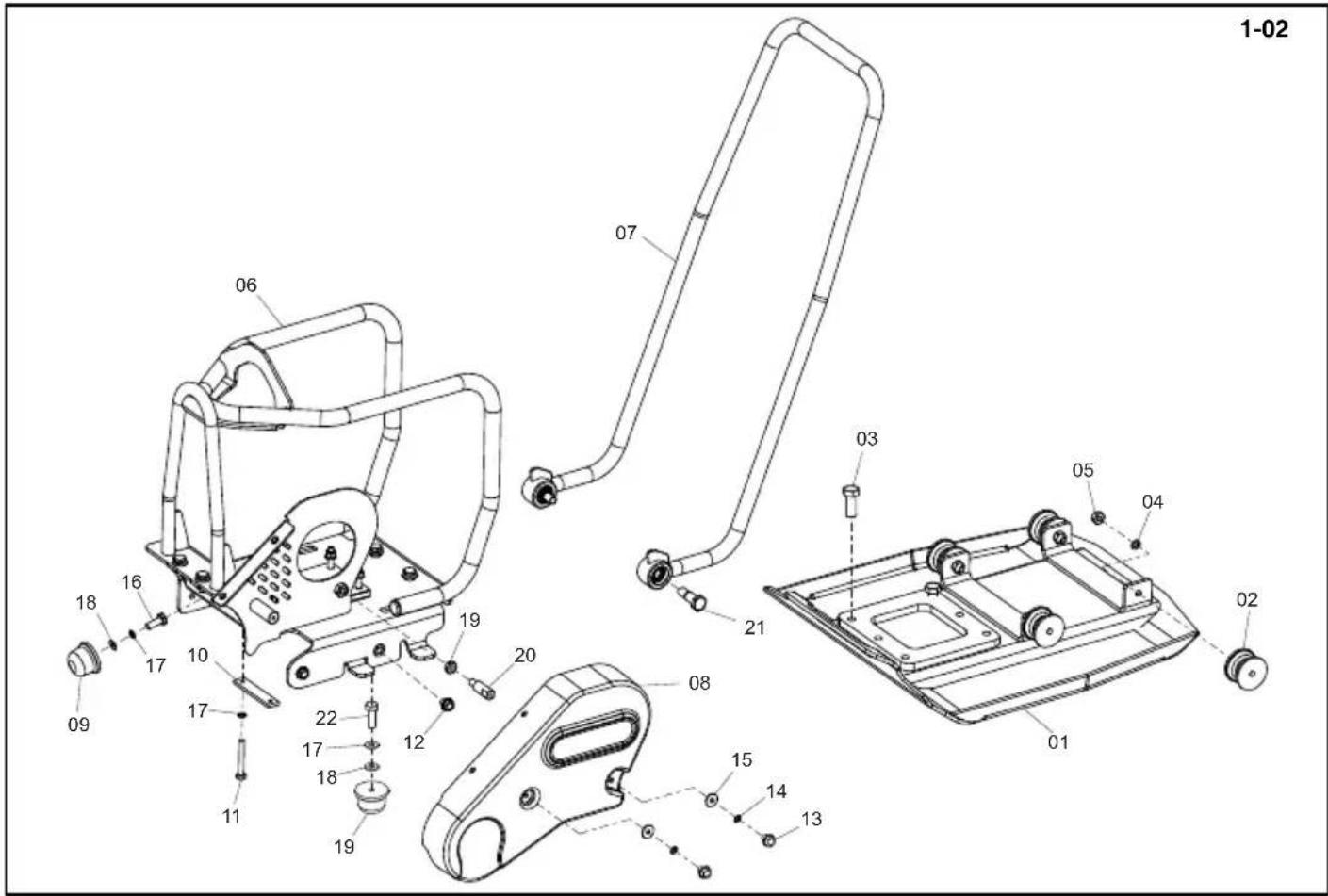

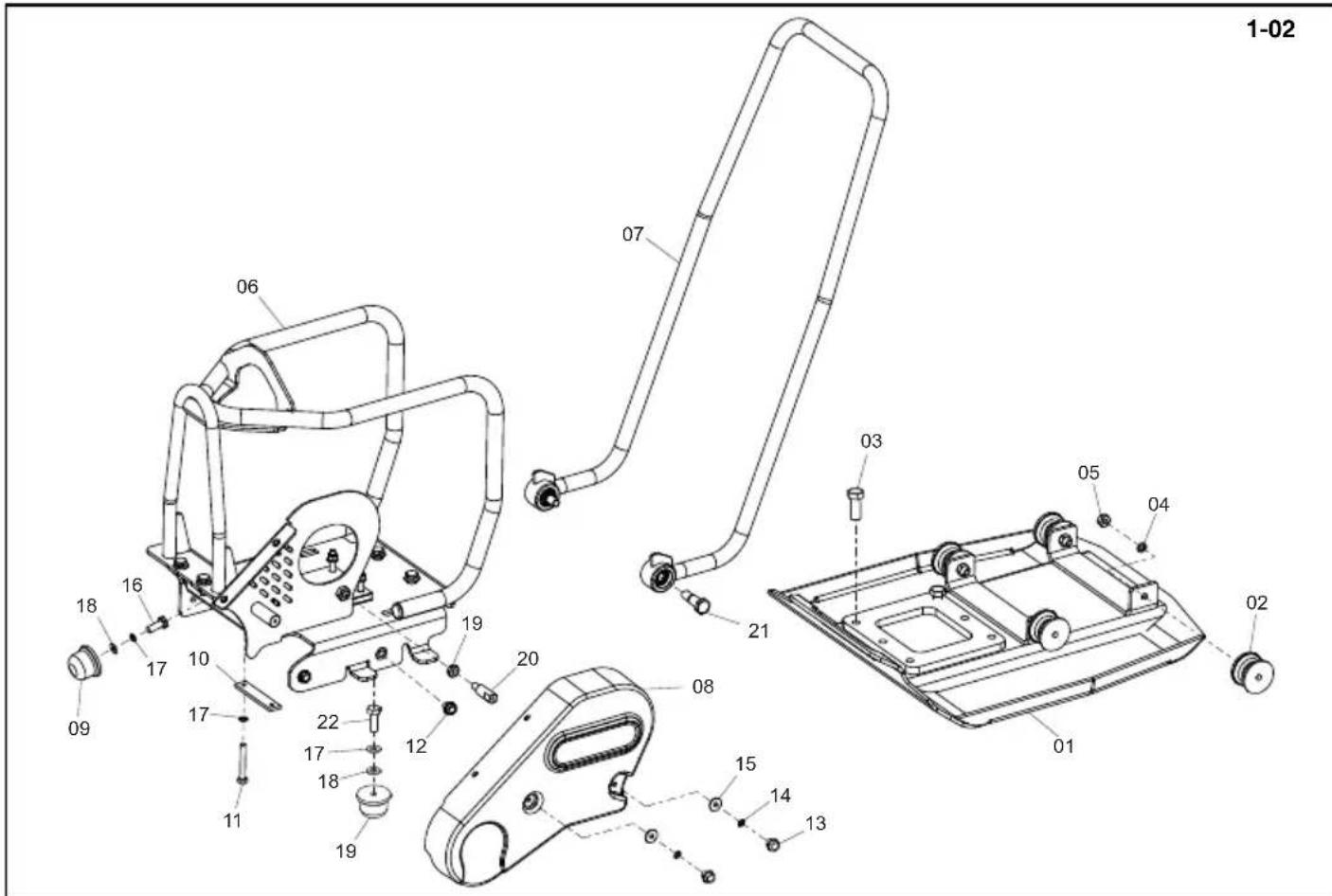

Baseplate & Bedplate Assembly, Plaque d'embase & Plaque d'assise, Cto. Placa de Base & Bancada, Conj. da Placa de base & Placa de Apoio 001620

1-02

1	960/00500N	Baseplate - Grey	Plaque d'embase - Gris	Placa de base - Gris	Placa de Base - Cinzento	1
1	960/00500R	Baseplate - Red	Plaque d'embase - Rouge	Placa de base - Roja	Placa de Base - Vermelho	1
2	21.0.298	Anti-Vibration Mount	Tampon antivibratoire	Montura antivibratoria	Bloco Anti-vibração	4
3	07.9.062	Screw	Vis	Tornillo	Parafuse	M14 x 35
4	4/1003	Washer	Rondelle	Arandela	Anilha	M10
5	8/10003	Nut	Ecrou	Tuerca	Porca	M10
6	960/00600	Bedplate	Plaque d'assise	Bancada	Placa de Apoio	1
7	960/00700SF	Handle & Bush - Orange	Guidon & Douille - Orange	Manillar & Buje - Naranja	Punho & Bucha - Laranja	1
7	960/00700BF	Handle & Bush - Blue	Guidon & Douille - Bleu	Manillar & Buje - Azúl	Punho & Bucha - Azul	1
7	960/00700GAF	Handle & Bush - Green	Guidon & Douille - Vert	Manillar & Buje - Verde	Punho & Bucha - Verde	1
7	960/00700RF	Handle & Bush - Red	Guidon & Douille - Rouge	Manillar & Buje - Roja	Punho & Bucha - Vermelho	1
7	960/00700YF	Handle & Bush - Yellow	Guidon & Douille - Jaune	Manillar & Buje - Amarillo	Punho & Bucha - Amarelo	1
7	960/00700WF	Handle & Bush - White	Guidon & Douille - Blanc	Manillar & Buje - Blanco	Punho & Bucha - Blanco	1
8	943/99917S	Belt Guard - Orange	Capot de Courroie - Orange	Protector de la Correa - Naranja	Guarda da Cinta - Laranja	1
8	943/99917R	Belt Guard - Red	Capot de Courroie - Rouge	Protector de la Correa - Roja	Guarda da Cinta - Vermelho	1
8	943/99917Y	Belt Guard - Yellow	Capot de Courroie - Jaune	Protector de la Correa - Amarilla	Guarda da Cinta - Amarelo	1
8	943/99917B	Belt Guard - Blue	Capot de Courroie - Bleu	Protector de la Correa - Azúl	Guarda da Cinta - Azul	1
8	943/99917G	Belt Guard - Green	Capot de Courroie - Vert	Protector de la Correa - Verde	Guarda da Cinta - Verde	1
8	943/99917W	Belt Guard - White	Capot de Courroie - Blanc	Protector de la Correa - Blanco	Guarda da Cinta - Branco	1
9	21.0.333	Buffer	Butoir	Parachoques	Amortecedor	2
10	151.0.161	Clamp Plate	Plaque de serrage	Placa de fijación	Placa de Fixação	2
11	02.0.031	Screw	Vis	Tornillo	Parafuse	M8 x 60
12	7/10025	Screw	Vis	Tornillo	Parafuse	M10 x 12
13	02.0.012	Screw	Vis	Tornillo	Parafuse	→?????
13	7/8053	Screw	Vis	Tornillo	Parafuse	→?????
14	4/6005	Washer	Rondelle	Arandela	Anilha	→?????
15	05.3.066	Washer	Rondelle	Arandela	Anilha	→?????
16	7/8011	Screw	Vis	Tornillo	Parafuse	M8 x 20
17	4/8003	Washer	Rondelle	Arandela	Anilha	M8
18	4/8006	Washer	Rondelle	Arandela	Anilha	M8
19	8/10002	Nut	Ecrou	Tuerca	Porca	M10
20	960/99908	Boss	Bossage	Resalte	Cubo	→?????
20	960/99912	Boss	Bossage	Resalte	Cubo	→?????
21	151.0.019	Bolt	Boulon	Perno	Perno	M8

1-02 07 06 03 05 04 21 02 01 19 20 18 16 17 10 17 19 22 17 12 18 11 19 15 14 13

Vloerplaat & Grondplaat, Rüttelplatten & Sohlplatte -Zsb., Bundplade & Fundamentplade, Gruppo piastra di base 001620

1-02

1	960/00500N	Vloerplaat - Grijs	Rüttelplatten - Grau	Bundplade - Grå	Piastra di Base - Grigio	1
1	960/00500R	Vloerplaat - Rood	Rüttelplatten - Rot	Bundplade - Rød	Piastra di Base - Rosso	1
2	960/00700SF	Hendel & Bus - Oranje	Griff & Buchse - Orange	Håndtag & Bøsning - Orange	Impugnatura & Boccola - Arancione	1
2	960/00700BF	Hendel & Bus - Blauw	Griff & Buchse - Blau	Håndtag & Bøsning - Blå	Impugnatura & Boccola - Blu	1
2	960/00700GAF	Hendel & Bus - Groen	Griff & Buchse - Grün	Håndtag & Bøsning - Gron	Impugnatura & Boccola - Verde	1
2	960/00700RF	Hendel & Bus - Rood	Griff & Buchse - Rot	Håndtag & Bøsning - Rød	Impugnatura & Boccola - Rosso	1
2	960/00700YF	Hendel & Bus - Geel	Griff & Buchse - Gelb	Håndtag & Bøsning - Gul	Impugnatura & Boccola - Giallo	1
2	960/00700WF	Hendel & Bus - Wit	Griff & Buchse - Weiß	Håndtag & Bøsning - Hvid	Impugnatura & Boccola - Blanco	1
3	07.9.062	Schroef	Schraube	Skrue	Vite	M14 x 35
4	4/1003	Afdichtring	Scheibe	Spændeskive	Rondella	M10
5	8/10003	Moer	Mutter	Motrik	Dado	M10
6	960/00600	Grondplaat	Sohlplatte	Fundamentplade	Piastra di Base	1
7	164.0.020	Hendel	Griff	Manillar	Punho	1
8	943/99917S	Riembeschermkap - Oranje	Riemenabdeckung - Orange	Remskærm - Orange	Protezione Cinghia - Arancione	1
8	943/99917R	Riembeschermkap - Rood	Riemenabdeckung - Rot	Remskærm - Rød	Protezione Cinghia - Rosso	1
8	943/99917Y	Riembeschermkap - Geel	Riemenabdeckung - Gelb	Remskærm - Gul	Protezione Cinghia - Giallo	1
8	943/99917B	Riembeschermkap - Blauw	Riemenabdeckung - Blau	Remskærm - Blå	Protezione Cinghia - Blu	1
8	943/99917G	Riembeschermkap - Groen	Riemenabdeckung - Grün	Remskærm - Gron	Protezione Cinghia - Verde	1
8	943/99917W	Riembeschermkap - Wit	Riemenabdeckung - Weiß	Remskærm - Hvid	Protezione Cinghia - Blanco	1
9	21.0.333	Buffer	Puffer	Kofanger	Respingente	2
10	151.0.161	Klemplaat	Klemplatte	Holdeplade	Piastra di Serraggio	2
11	02.0.031	Schroef	Schraube	Skrue	Vite	M8 x 60
12	7/10025	Schroef	Schraube	Skrue	Vite	M10 x 12
13	02.0.012	Schroef	Schraube	Skrue	Vite	—??????
13	7/8053	Schroef	Schraube	Skrue	Vite	—??????
14	4/6005	Afdichtring	Scheibe	Spændeskive	Rondella	—??????
15	05.3.066	Afdichtring	Scheibe	Spændeskive	Rondella	—??????
16	7/8011	Schroef	Schraube	Skrue	Vite	M8 x 20
17	4/8003	Afdichtring	Scheibe	Spændeskive	Rondella	M8
18	4/8006	Afdichtring	Scheibe	Spændeskive	Rondella	M8
19	8/10002	Moer	Mutter	Motrik	Dado	M10
20	960/99908	Naaf	Knauf	Studs	Borchia	—??????
20	960/99912	Naaf	Knauf	Studs	Borchia	—??????
21	151.0.019	Bouten	Bolzen	Skruebolt	Bullone	M8

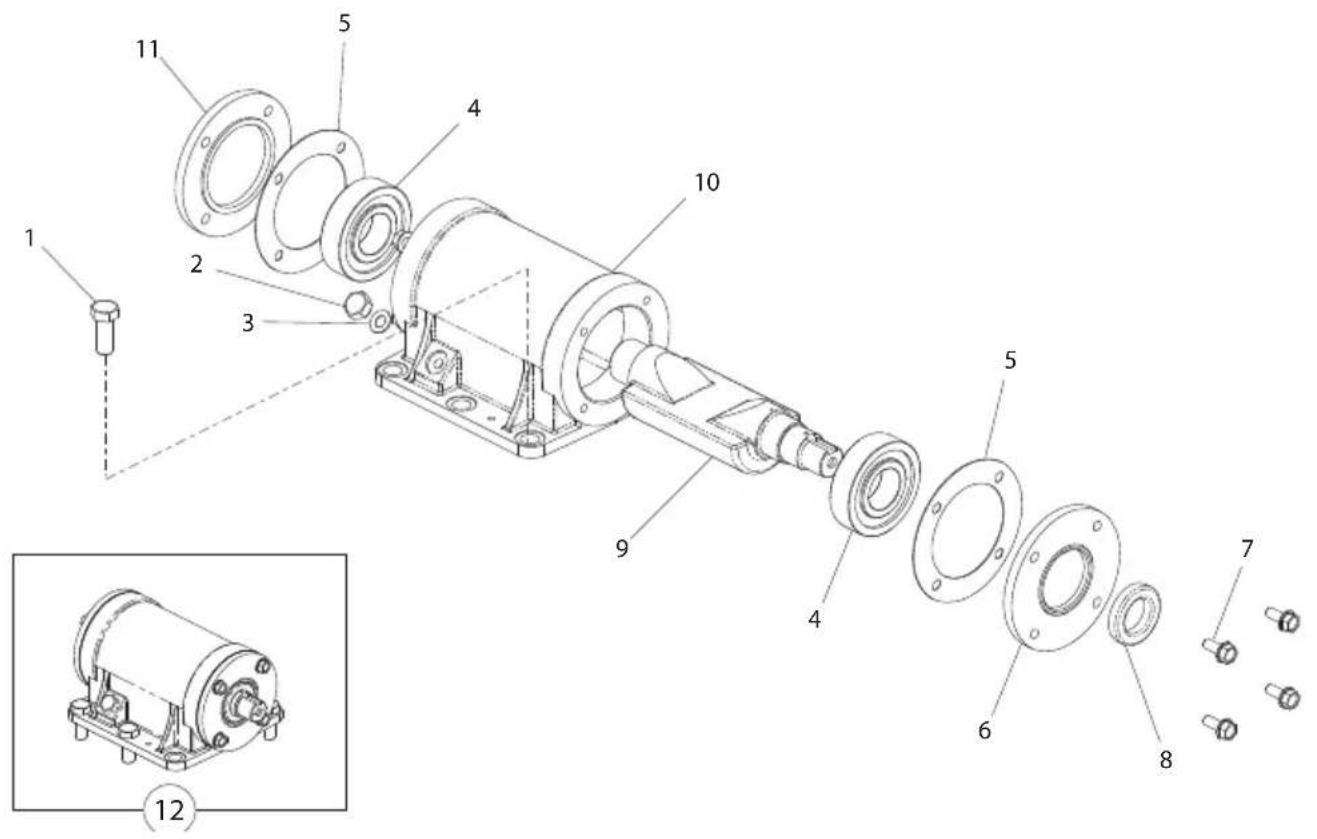

2-01
