BELLE RPC 30 - Trilplaat Lescha - Gratis gebruiksaanwijzing en handleiding

Producttype	Omkeerbare trilplaat
Merk	Lescha (Belle Group)
Model	BELLE RPC 30
Plaatbreedte	400 mm (model 30/40) of 500 mm (model 30/50)
Afmetingen (L × B × H)	657 × 400/500 × 1265 mm
Gewicht	Van 154 tot 200 kg afhankelijk van motorisatie
Centrifugaalkracht	30 kN
Trilfrequentie	90 Hz
Maximale rijsnelheid	Meer dan 23 m/min
Geluidsniveau	108 dB(A)
Beschikbare motoren	Benzine: Honda GX160 (5,5 pk), Robin EX17 (6 pk); Diesel: Hatz 1B20-6 (4,2 pk), Lombardini 15LD225 (4 pk)
Brandstoftype	Loodvrije benzine of diesel (afhankelijk van motor)
Benzinetankinhoud	3,6 L (benzinemotoren)
Dieseltankinhoud	2,5 L (Lombardini); zie handleiding voor Hatz
Motorolie	SAE 10W30; hoeveelheid: 0,6 L (Honda), 1,1 L (Robin), 0,9 L (Hatz), 0,8 L (Lombardini)
Versnellingsbakolie	SAE 75W-90, 0,6 L
Hydrauliekolie	Shell Tellus 32 of Fuchs Renolin MR520, 0,2 L
Koppeling	Centrifugaal
Stuurinrichting	Handgreep met vooruit/achteruit omschakeling
Veiligheid	Automatische motorstop bij loslaten handgreep; riembeschermkap; hefoog
Onderhoud	Motorolie verversen elke 50 u, luchtfilter controleren elke 8 u, riemspanning na 4 u inlopen en daarna elke 50 u
Onderdelen	Verkrijgbaar via het Belle Group netwerk; gebruik originele onderdelen om de garantie te behouden
Garantie	1 jaar (12 maanden) voor de oorspronkelijke koper

Veelgestelde vragen - BELLE RPC 30 Lescha

Hoe start ik de benzinemotor Honda?

Open de benzinekraan, zet de choke op ON als de motor koud is, zet het contact aan, trek dan aan de startkabel tot u weerstand voelt voordat u krachtig trekt. Zodra hij gestart is, sluit u de choke geleidelijk.

Wat te doen als de motor niet start?

Controleer het benzinepeil en of de kraan open is. Maak de bougie schoon als deze vervuild is. Bij koud weer, gebruik de choke. Als het probleem aanhoudt, neem contact op met uw dealer of Belle Group.

Welke motorolie gebruiken en hoe vaak verversen?

Gebruik een SAE 10W30 olie. Ververs na de eerste 20 inloopuren, daarna elke 50 uur of volgens de motorhandleiding. Controleer het peil voor elk gebruik.

Hoe stel ik de spanning van de aandrijfriem af?

Verwijder de kap, controleer of de riem 10 tot 15 mm doorbuigt in het midden tussen de poelies. Om af te stellen, draai de borgschroeven van het spanmechanisme los en schuif de steun tot de juiste spanning, draai dan weer vast.

Wat is de procedure voor het verversen van het hydraulieksysteem?

Zet de machine waterpas, verwijder de vuldop, pomp de handgreep in achteruit tot het niveau daalt, vul dan opnieuw tot maximum. Herhaal tot u weerstand voelt en de handgreep in achteruit blokkeert.

Hoe gebruik ik de trilplaat veilig?

Draag beschermende uitrusting (veiligheidsbril, handschoenen, gehoorbescherming, stofmasker, veiligheidsschoenen). Gebruik niet in een afgesloten ruimte vanwege giftige uitlaatgassen. Zet altijd de motor uit voor onderhoud.

Hoe til ik de trilplaat op en transporteer ik hem?

Gebruik het hefoog met kettingen of riemen geschikt voor het gewicht (158 tot 200 kg). Til nooit alleen; vraag hulp of gebruik geschikt hefmaterieel.

Wat te doen bij benzine- of olielekkage?

Zet onmiddellijk de motor uit en laat afkoelen. Reinig overtollige vloeistof met zand of absorberend materiaal. Controleer de bron van de lekkage en vervang beschadigde afdichtingen of slangen voordat u de machine opnieuw gebruikt.

Hoe moet ik de trilplaat opbergen wanneer deze niet wordt gebruikt?

Tap de brandstoftank af in een geschikte container. Maak de machine schoon en berg hem op een droge, vorstvrije plaats op. Voor langere opslag, ververs ook de motorolie.

Wat zijn de slijtageonderdelen en hoe vaak moeten ze vervangen worden?

Aandrijfriemen, luchtfilters en bougies zijn verbruiksonderdelen. Controleer de riem elke 50 uur, het luchtfilter elke 8 uur en vervang de bougie elke 12 maanden of indien nodig.

GEBRUIKSAANWIJZING BELLE RPC 30 Lescha

Ondergetekende, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 OEU, GB, verklaren hierbij dat als het product zoals beschreven in dit certificaat is gekocht van een erkende Belle Group dealer binnen de EEG, het voldoet aan de volgende EEG richtlijnen: 98/37/EC (Deze richtlijn is een opvolger van de orginele Machinerichtlijn 89/392/EEG), Electromagnetische Compatibility Richtlijn 89/336/EEG (geamendeerd door 92/31/EEG & 93/68 EEG). De Laagspannings Richtlijn 72/23/EEG, BS EN ISO 12100-1:2003 Veiligheid van Machines en hieraan gekoppelde geharmoniseerde Standaarden, waar deze van toepassing is. Rumoer emissions passen voor richtlijn EC Zijgebouw VI, voor toestel onder stuk 12 naar de notified troep zit AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 OXU, GB Worden de Technische Dossiers van het lawaal gehouden op het adres van het Hoofdkantoor van de Groep Belle dat hierboven ' wordt verklaard.

In de achteruitstand lopen de bedieningshendels evenwijdig met het huis in de richting van de bediener.

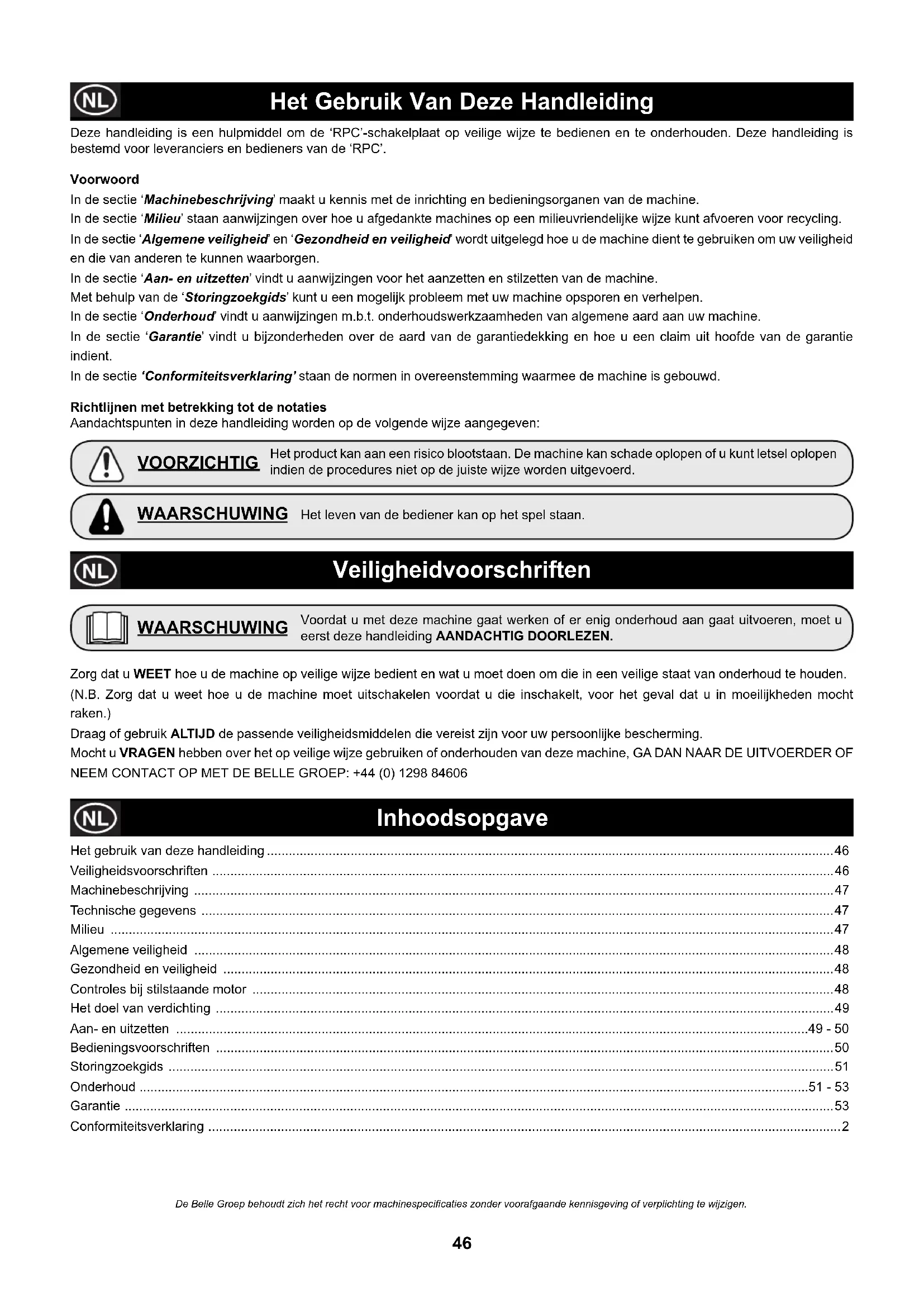

Het Gebruik Van Deze Handleiding

Deze handleiding is een hulpmiddel om de 'RPC'-schakelplaat op veilige wijze te bedienen en te onderhouden. Deze handleiding is bestemd voor leveranciers en bedieners van de 'RPC'.

Voorwoord

In de sectie 'Machinebeschrijving' maakt u kennis met de inrichting en bedieningsorganen van de machine.

In de sectie 'Milieu' staan aanwijzingen over hoe u afgedankte machines op een milieuvriendelijke wijze kunt afvoeren voor recycling.

In de sectie 'Algemene veiligheid' en 'Gezondheid en veiligheid' wordt uitgelegd hoe u de machine dient te gebruiken om uw veiligheid en die van anderen te kunnen waarborgen.

In de sectie 'Aan- en uitzetten' vindt u aanwijzingen voor het aanzetten en stilzetten van de machine.

Met behulp van de 'Storingzoekgids' kunt u een mogelijk probleem met uw machine opsporen en verhelpen.

In de sectie 'Onderhoud' vindt u aanwijzingen m.b.t. onderhoudswerkzaamheden van algemene aard aan uw machine.

In de sectie 'Garantie' vindt u bijzonderheden over de aard van de garantiedekking en hoe u een claim uit hoofde van de garantie indient.

In de sectie 'Conformiteitsverklaring' staan de normen in overeenstemming waarmee de machine is gebouwd.

Richtlijnen met betrekking tot de notaties

Aandachtspunten in deze handleiding worden op de volgende wijze aangegeven:

VOORZICHTIG

Het product kan aan een risico blootstaan. De machine kan schade oplopen of u kunt letsel oplopen indien de procedures niet op de juiste wijze worden uitgevoerd.

WAARSCHUWING

Het leven van de bediener kan op het spel staan.

Veiligheidvoorschriften

WAARSCHUWING

Voordat u met deze machine gaat werken of er enig onderhoud aan gaat uitvoeren, moet u eerst deze handleiding AANDACHTIG DOORLEZEN.

Zorg dat u WEET hoe u de machine op veilige wijze bedient en wat u moet doen om die in een veilige staat van onderhoud te houden. (N.B. Zorg dat u weet hoe u de machine moet uitschakelen voordat u die inschakelt, voor het geval dat u in moeilijkheden mocht raken.)

Draag of gebruik ALTIJD de passende veiligheidsmiddelen die vereist zijn voor uw persoonlijke bescherming.

Mocht u VRAGEN hebben over het op veilige wijze gebruiken of onderhouden van deze machine, GA DAN NAAR DE UITVOERDER OF NEEM CONTACT OP MET DE BELLE GROEP: [phone]

Inhoodsopgave

Het gebruik van deze handleiding 46

Veiligheidsvoorschriften 46

Machinebeschrijving 47

Algemene veiligheid 48

Gezondheid en veiligheid 48

Controles bij stilstaande motor 48

Het doel van verdichting 49

Aan- en uitzetten 49 - 50

Bedieningsvoorschriften 50

Storingzoekgids 51

Onderhoud 51 - 53

Garantie 53

Conformiteitsverklaring 2

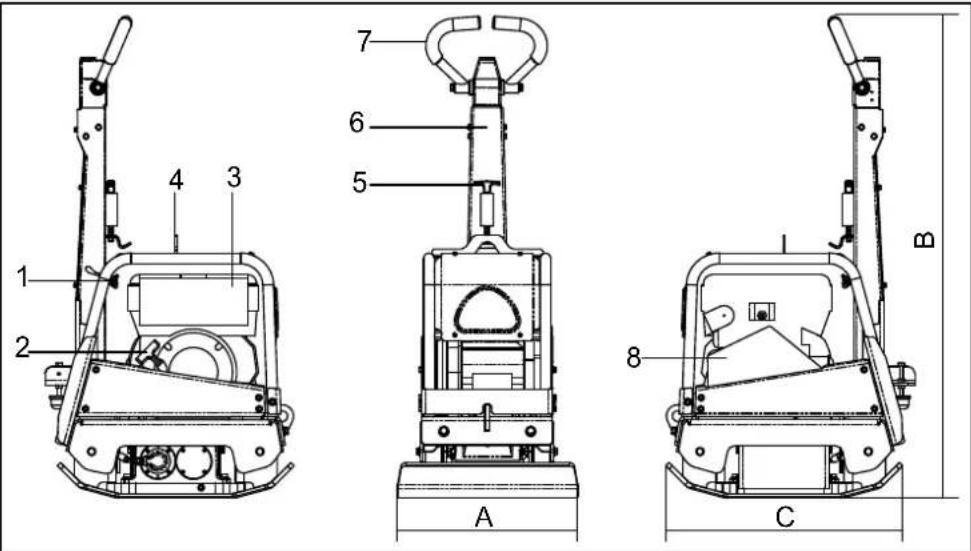

Machinebeschrijving

1 2 3 4 5 6 7 8 A B C

1. Gashendel.
2. Repeteerstarter.
3. Brandstoftank.
4. Hijspunt
5. Ontgrendelpal hendel.
6. Vooruit-/achteruithendel.
7. Hoofdhandgreep.
8. Riembeschermkap.

Technische Gegevens

Model	30/40
A - Plaatbreedte mm	400
B - Hoogte mm	1265
C - Lengte mm	657
Motor - Honda Benzine (Hp)	GX160 (5.5)
Motor - Robin Benzine (Hp)	EX17 (6)
Motor - Hatz Diesel (Hp)	1B20-6 (4.2)
Motor - Lombardini Diesel (Hp)	15LD225 (4)
Gewicht - Honda Benzine Kg	158	186
Gewicht - Robin Benzine Kg	154	186
Gewicht - Hatz Diesel Kg	175	200
Gewicht - Lombardini Diesel Kg	171	200
Centrifugaalkracht kN	30	30
Frequentie Hz	90	90
Repeteerstarter - Honda	3400	3400
Repeteerstarter - Robin	3600	3600
Repeteerstarter - Hatz	3000	3000
Repeteerstarter - Lombardini	3000	3000
Maximale loopsnelheid m/min	>23	>23
Geluidsvermogen (dB(A))	108	108

* Minimumniveau overeenkomstig NEN-EN 500 Deel 4

Milieu

Doelmatige verwijdering.

Voorschriften voor de bescherming van het milieu. De machine bevat waardevolle materialen. Breng de afgedankte machine en toebehoren naar een bedrijf dat dergelijke machines op milieuvriendelijke wijze ontmantelt.

Component	Materiaal
Hendel	Staal
Voordekdel	HDPE
Hoofdframe	Staal
Vloerplaat	Staal
Handgrepen Polyurethaanschium
Motor	Aluminium
Flexibele Ophangpunten Staal en Rubber
Diverse Onderdelen Staal en Aluminium

Bestudeer voor uw eigen bescherming en voor de veiligheid van degenen om u heen a.u.b. de onderstaande informatie m.b.t. de veiligheid totdat u alles volledig begrepen heeft. Het is de verantwoordelijkheid van de bediener ervoor te zorgen dat hij/zij precies weet hoe er veilig met dit materieel gewerkt kan worden. Als u er niet zeker van bent hoe u de 'RPC'-schakelplaat op veilige en juiste wijze gebruikt, ga dan naar uw uitvoerder of win advies in bij de Belle Groep

VOORZICHTIG

Onoordeelkundig onderhoud kan gevaarlijk zijn. Lees deze sectie door en ga pas onderhouds- of reparatiewerkzaamheden verrichten als u alles goed begrepen heeft.

• Deze machine is te zwaar om alleen te tillen. Vraag iemand om mee te helpen tillen of gebruik geschikte hijsapparatuur.
• Zet het werkgebied af en houd toeschouwers en voorbijgangers en onbevoeg personeel op een veilige afstand.
• De bediener is verplicht telkens persoonlijke beschermingsmiddelen (PBM) te dragen wanneer hij/zij deze machine gebruikt (zie Gezondheid & Veiligheid).
• Zorg dat u weet hoe u deze machine op veilige wijze UIT kunt schakelen voordat u die inschakelt, voor het geval dat u in moeilijkheden mocht raken.
• Zet de motor altijd UIT alvorens de machine te vervoeren, op het werkterrein te verplaatsen of te onderhouden.
• Tijdens gebruik kan de motor erg heet worden, laat de motor eerst afkoelen voordat u die aanraakt.
  Laat de machine nooit onbeheerd en/of met draaiende motor achter.
• Verwijder nooit, en verander nooit iets aan, beschermkappen, ze zitten er voor uw bescherming. Controleer altijd of beschermkappen in goede staat verkeren en goed bevestigd zijn. Indien welke ervan ook beschadigd zijn of ontbreken, GA DAN PAS WEER MET DE TRILPLAAT WERKEN wanneer de beschermkap is teruggeplaatst of gerepareerd.
• Werk niet met de trilplaat wanneer u ziek bent, u zich moe voelt, of wanneer u onder invloed van alcohol of medicijnen verkeert.

Veilige omgang met brandstof

VOORZICHTIG

Brandstof is brandbaar. Dit kan leiden tot letsel en schade aan goederen. Zet de motor uit, doof open vuur en rook niet tijdens het tanken van brandstof. Veeg eventueel gemorste brandstof altijd op.

• Zet de motor af en laat die afkoelen voordat u brandstof gaat tanken.
• Rook NIET tijdens het tanken en laat ook geen open vuur in de directe omgeving toe.
• Gemorste brandstof dient onmiddellijk ongevaarlijk gemaakt te worden, m.b.v. zand. Indien u brandstof op uw kleren gemorst hebt, trek dan andere kleren aan.
• Bewaar brandstof in een goedgekeurd, voor dit doel gemaakt vat, uit de buurt van warmte- en ontstekingsbronnen.

Gezongheid en Veiligheid

Trilling

Bepaalde, tijdens het verdichtingswerk teweeggebrachte trillingen worden via de handgreep doorgegeven naar de handen van de bediener. De RPC-serie van de Belle Groep is speciaal ontworpen om de hand-/armtrillingsniveaus te reduceren. Raadpleeg de sectie Specificaties & Technische gegevens voor trillingsniveaus en gebruiksduur (aanbevolen maximale dagelijkse blootstellingsduur). Overschrijd de maximale gebruiksduur NIET.

Persoonlijke beschermingsmiddelen (PBM)

Er moeten geschikte persoonlijke beschermingsmiddelen gedragen worden bij gebruik van deze machine d.w.z. veiligheidsbril, handschoenen, gehoorbeschermers, stofmasker en schoeisel met een stalen neus. Draag kleding die geschikt is voor de werkzaamheden waar u mee bezig bent. Bind lang haar samen en draag geen sieraden die in de bewegende onderdelen van de machine verstrikt kunnen raken. Bescherm de huid altijd tegen contact met beton.

Stof

Tijdens het verdichten komt er zo nu en dan stof vrij, wat schadelijk kan zijn voor uw gezondheid. Draag altijd een masker dat geschikt is voor het soort stof dat vrijkomt.

Brandstof

Zorg dat u geen brandstof binnenkrijgt, adem ook geen brandstofdampen in en vermijd aanraking met de huid. Spoel brandstofspatten onmiddellijk weg. Mocht u brandstof in de ogen krijgen: uitspoelen met heel veel water en zo spoedig mogelijk medische hulp inroepen.

Uitlaatgassen

WAARSCHUWING

De door deze machine geproduceerde uitlaatgassen zijn zeer giftig en kunnen dodelijk zijn!

Werk met de trilplaat niet binnen of in een besloten ruimte, controleer of het werkgebied voldoende geventileerd wordt.

Controles Bij Stilstaande Motor

Controle vóór aanvang van de werkzaamheden

De volgende controle moet vóór aanvang van iedere werkperiode of na elke vier bedrijfsuren, welke van beide zich het eerst voordoet, uitgevoerd worden. Raadpleeg de sectie Onderhoud voor meer informatie. Indien er wat voor storing dan ook wordt aangetroffen, mag de trilplaat pas weer gebruikt worden als de storing is verholpen.

1. Inspecteer de trilplaat grondig op tekenen van beschadiging. Controleer of er geen componenten ontbreken en of ze goed bevestigd zijn. Controleer in het bijzonder de riembeschermkap.
2. Controleer het peil van de motorolie en van de hydraulische olie en vul zo nodig olie bij.
3. Controleer het motorbrandstofpeil en vul zo nodig brandstof bij.
4. Controleer op lekkage van brandstof, olie en hydraulische vloeistof.

Het Doel Van Verdichting

In grond die verstoord is geweest, in nieuw opgebrachte grond of in een nieuw aangelegde onderlaag en asfalt zitten kleine holtes of luchtzakjes die, indien ze niet verdicht worden, tot een of meer problemen zullen leiden.

1. Het verkeer dat over het oppervlak van een niet-verdicht gebied rijdt, zorgt ervoor dat het materiaal wordt samengedrukt. Dit leidt tot verzakking van de toplaag doordat het materiaal de holtes opvult.
2. Een soortgelijke situatie doet zich voor met statische belastingen op niet-verdichte grond. De belasting (bijv. een gebouw) verzakt dan.
3. Materialen met holtes erin zijn gevoeliger voor waterindringing, met erosie tot gevolg. Bovendien kan door het indringen van water de bodem uitzetten bij vriestemperaturen en samentrekken tijdens periodes van droogte. Uitzetting en samentrekking zijn een belangrijke oorzaak van schade aan de fundering van gebouwen. Ten gevolge hiervan is het doorgaans noodzakelijk het fundament van dergelijke gebouwen te verstevigen.

Door verdichting wordt de dichtheid van het materiaal vergroot en daarmee de belastbaarheid ervan vergroot. Hierdoor worden luchtholtes verkleind en daarmee het risico van verzakking, uitzetting en samentrekking als gevolg van indringend water.

Aan-en Uitzetten

Benzinemotor van Honda

1. Zet de brandstoftoevoer open (ON) door de brandstoftoevoerhendel helemaal naar rechts te duwen.
2. Zet bij het starten van een koude motor de choke open (ON) door de chokehendel helemaal naar links te duwen. Bij het opnieuw starten van een warme motor hoeft de choke in de regel niet gebruikt te worden; maar is de motor enigermate afgekoeld, dan kan het nodig zijn de choke gedeeltelijk open te zetten.
3. Zet de schakelaar om de motor AAN / UIT te zetten met de wijzers van de klok mee in stand 'I'.
4. Zet de gasklep in de stand voor stationair toerental door de gashendel helemaal naar rechts te bewegen. Start de motor niet op volgas, want de trilplaat gaat meteen trillen zodra de motor aanslaat.

5. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aan de repeteerstarter totdat u weerstand van de motor voelt. Laat de starter vervolgens los.

6. Trek met een fl inke ruk aan het koord van de starter, maar let erop dat u het niet volledig uittrekt.

7. Herhaal deze handeling totdat de motor aanslaat.

8. Zet, zodra de motor loopt, de chokehendel geleidelijk aan in de stand UIT (OFF) door de hendel naar rechts te duwen.

9. Als de motor na verscheidene pogingen nog niet wil aanslaan, volg dan de aanwijzingen in de storingzoekgids op.

10. Zet de motor uit door eerst de gasklep in de stand voor stationair toerental te zetten en vervolgens de schakelaar om de motor AAN / UIT te zetten tegen de wijzers van de klok in in stand 'O' te zetten.

11. Draai de brandstoftoevoer dicht.

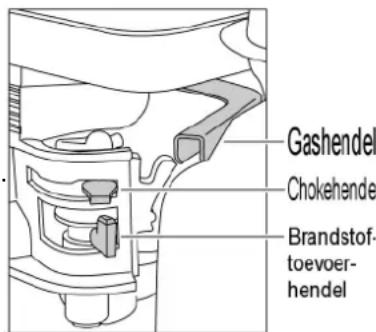

Gashendel Chokehende Brandstof- toevoer- hendel

Hatz Dieselmotor van Hatz

1. Zet de brandstoftoevoer open (ON) door de brandstoftoevoerhendel volledig naar rechts te duwen.
2. Zet de motortoerentalregelaar in de stand Start.
3. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aan de repeteerstarter Trek aan de handgreep totdat u weerstand van de motor voelt. Laat de starter vervolgens los.
4. Trek met beide handen fl ink aan de repeteerstarter, maar let erop dat u het koord niet volledig uittrekt.
5. Herhaal deze handeling totdat de motor aanslaat.

6. Als de motor na verscheidene pogingen nog niet wil aanslaan, volg dan de aanwijzingen in de storingzoekgids op.

7. Zet de motor uit door de gasklepregelaar in de stand voor stationair toerental te zetten en vervolgens de rode stopknop ingedrukt te houden totdat de motor afslaat.

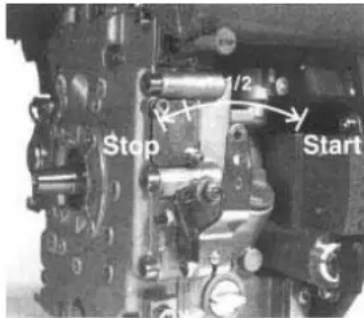

Stop 1/2 Start

1.	Open	de	benzinekraan.
2.		Zet	de	STOP	SCHAKEELAAR	op	“I” (aan)
3.		Zet	de	gashendel	ongeveer	1/2	open.
4.		Zet	de	chokehendel	dicht

• Als de motor koud is, of de omgevingstemperatuur laag is dient u chokehendel helemaal dicht te zetten.

• Als de motor warm is, of de omgevingstemperatuur hoog is, dient u de chokehendel half open te zetten of helemaal open te houden.

• Trek rustig aan de trekstarter tot u weerstand voelt. Dit is het compressiepunt. Laat de trekstarter terugkeren in de uitgangspositie en trek vervolgens flink. Trek het koord niet helemaal uit. Als de motor loopt, dient u de hendel van de trekstarter vast te houden terwijl u de trekstarter naar de uitgangspositie laat terugkeren.

• Nadat u de motor gestart heeft, kunt u de choke geleidelijk aan open zetten met de chokehendel tot deze weer helemaal open staat. Zet de choke niet direct helemaal open als de motor koud of de omgevingstemperatuur laag is, want hierdoor kan de motor afslaan.

• Zet de gashendel op de laagste stand en laat de motor 1 of 2 minuten met een laag toerental lopen voor u de motor stop zet.

• Draai de STOP SCHAKELAAR tegen de klok in naar "O" (uit)

• Doe de benzinekraan dicht

• Trek rustig aan de trekstarter en laat de hendel terugkeren naar de uitgangspositie wannear u weerstand voelt. Dit os nodig om te voorkomen dat vocht van buiten kan binnendringen in de verbrandingskamer.

Lombardini 15LD225 Dieselmotor

1. Verzeker u er zich van, dat de gashendel op 50% van de maximale snelheid is (Halverwege tussen MIN en MAX)
2. Neem de terugloop starterhendel stevig vast en trek het koord zacht tot het tot zijn uiterste grens is gestrekt. Laat het koord geheel teruglopen. Start de motor door sterk aan het koord te trekken.
3. Herhaal deze handeling tot de motor aanslaat.
4. Raadpleeg, wanneer de motor na ettelijke

pogingen in gebreke blijft om te starten, de met de machine geleverde motorhandleiding.
5. Laat de motor gedurende 5 minuten met leegloopsnelheid lopen. WAARSCHUWING: Overschrijd, tijdens de eerste 50 uren van gebruik, 70% van het maximale nominale vermogen niet.
6. Stel, om de motor te stoppen, de gashendel in de stopstand tot de motor stopt.

Bedieningsvoorschriften

• Breng de trilplaat naar de gewenste plaats.
  Controleer, indien de trilplaat met behulp van een hijswerktuig op de werkplek gezet moet worden, of het werktuig een WLL (maximale hijslast) heeft die toereikend is voor het gewicht van de trilplaat (zie de sectie Technische gegevens of het typeplaatje van de machine). Gebruik geschikte kettingen of stroppen en bevestig die UITSLUITEND aan het hijspunt op de trilplaat.
• Na voltooiing van de in de sectie 'Controles bij stilstaande motor' vermelde controles, kunt u de motor aanzetten.

Trilplaten uit de 'RPC'-serie van de Belle Groep zijn voorzien van een centrifugaalkoppeling; hierdoor kan de motor stationair lopen zonder de tandwielschakelkast aan te drijven.

Wanneer het toerental van de motor wordt opgevoerd, zal de koppeling inschakelen en zal de motor de tandwielschakelkast gaan aandrijven. Voor een juiste werking dient het motortoerental op het maximum gezet te worden.

• Zet de gashendel op maximum, en bestuur en draai de trilplaat met behulp van de bedieningshendel.

Als de bediener met de trilplaat werkt met de bedieningshendel in de achteruitstand en hij de hendel om wat voor reden dan ook loslaat, springt deze automatisch in de vooruitstand. Dit is een belangrijke veiligheidsvoorziening van de machine. Bij normaal bedrijf hoeft u de trilplaat niet te duwen, maar kunt u deze in zijn eigen tempo laten lopen. De werksnelheid is afhankelijk van de toestand van de te verdichten ondergrond. Bij het werken met de schakelplaat in de stand achteruit is voorzichtigheid geboden. Controleer of er zich op de werkplek geen obstakels bevinden en of u niet kunt struikelen wanneer u in de achteruitstand werkt.

Indien het te verdichten oppervlak op een helling ligt, moet u zeer voorzichtig te werk gaan wat betreft de looprichting van de trilplaat. Bevestig zo nodig een geschikt stuk touw onder aan het chassis van de trilplaat, zodat een helper een deel van het gewicht van de trilplaat kan overnemen. Ga uitsluitend recht een helling op en af, niet dwars eroverheen.

• Voer de trilplaat in een vast patroon over de ondergrond totdat deze voldoende is verdicht.
  Als er een aantal verschillende lagen boven elkaar moeten worden verdicht, verdicht dan elke laag afzonderlijk.
• Zet de gashendel in de stand voor stationair toerental om de machine te laten stoppen met trillen. Zie voor het uitzetten van de motor de desbetreffende procedure voor aan- en uitzetten.

Storingzoekgids

Probleem	Oorzaak	Oplossing
Motor start niet. Geen brandstof. Zet brandstoftoevoer open.
			Vul brandstoftank.
Motor staat uit. Zet mot Motor aan.
Vuile bougie Reinig en controleer bougie en stel elektrodenafstand opnieuw af.
Motor is koud.	Zet choke uit.
	Motor is 'verzopen'.repeteerstarter totdat motor aanslaat.Hatz: zet toerentalregelaar op Stop, trek vijfmaal aanrepeteerstarter en herhaal startprocedure.	Honda: zet choke open, zet gasklep volledig open, trek aan motor aanslaat.
Motor start nog steeds niet.	Ernstige storing.	Neem contact op met service agent of met Belle Group.
Machine beweegt niet.koppeling Aandrijfstoring. Contact opnemen met agent of met Belle Group.	Motortoerental te laag.	Motortoerentalregelaar op Fast (hoog) zetten.
	Spanning aandrijfriem te laag.	Riemspanning afstellen.
	Luchtfilter verstopt.	Luchtfilter reinigen of vervangen.
	Versleten of beschadigde ing.	Koppeling repareren of zo nodig vervangen.
	Defecte versnellingsbak.	Contact opnemen met agent of met Belle Group.
Snelheid in vooruitstand te laag.regelsysteem.	Te veel olie in hydraulisch systeem.	Overtollige olie aftappen.
	Verkeerde afstelling van systeem.	Contact opnemen met agent of met Belle Group.
Snelheid in achteruitstand laag.	Onvoldoende olie in hydraulisch systeem.	Systeem bijvullen en ontluchten.
Lucht in regelsysteem.	Regelsysteem ontluchten.	Verkeerde afstelling van Contact opnemen met agent of met Belle Group
Verlies van hydraulische olie.versnellingsbak.	Lekkende aansluitnippel.	Aansluitnippel opnieuw afdichten.
	Defecte hydraulische slang	Slang vervangen.
	Defecte zuigerafdichting in lingsbak.	Contact opnemen met agent of met Belle Group.
Machine werkt.	Beschadigde schokbevestigingen.	Alle vier bevestigingen vervangen.

Onderhoud

Onderhoudswerkzaamheden

De schakelplaten in het 'RPC'-assortiment van Belle Group staan garant voor een jarenlange probleemloze werking. Het is echter belangrijk dat de in deze paragraaf beschreven eenvoudige onderhoudswerkzaamheden regelmatig worden uitgevoerd.

Laat grote onderhouds- en reparatiewerkzaamheden bij voorkeur uitvoeren door een erkende Belle Group-dealer. Maak altijd gebruik van originele Belle Groupvervangingsonderdelen; bij gebruik van niet-originele onderdelen kan de garantie vervallen.

Zet de motor uit alvorens onderhoudswerkzaamheden te verrichten. Zorg bij werkzaamheden aan een dieselmotor dat de stopschakelaar in de stand Stop staat.

Plaats de trilplaat altijd op een egale ondergrond, zodat de vloeistofniveaus correct kunnen worden afgelezen. Gebruik uitsluitend aanbevolen olietypen (zie tabel op volgende pagina).

Inloopperiode

Als de triplaat voor het eerst wordt gebruikt, moet de motorolie na de initiele inlopperiode worden ververst (zie motorhandleiding voor meer informatie).

Controleer de riemspanning na vier bedrijfsuren.

Aandrijfriem

Als de riemspanning moet worden afgesteld, draai dan de vier stelschroeven op de antitrilbevestigingen zover los dat de grondplaat kan worden verplaatst. Pas de stand van de grondplaat aan door deze aan de achterkant omhoog te brengen of te laten zakken om de riemspanning respectievelijk te verhogen of te verlagen. Zet na afstelling van de riemspanning de stelschroeven weer vast en controleer de riemspanning nogmaals. Plaats ten slotte de riembeschermkap op de juiste wijze terug en controleer of deze goed vastzit.

Routineonderhoud Elke 4 Eerste Mnd / 150 250 500			Uur		20
Motorolie	Peil Controlen			√
	Verversen		√		√
Luchfilter	Reinigen / Verversen		√
	Indien nodig vervangen / Elke 12 mnd
Versnellingbakolie	Verversen					√
Aandrijfriem	Spanning		√		√

Olie- / brandstoftype en hoeveelheid - Bougietype

	Olietype	Hoeveelh (Litre)	Brandstoftype	Inhoud (Litre)	Bougietype	Elektroden-afstand (mm)
Benzine - Motor Honda GX160	S.A.E. 10W 30	0.6	Loodvrije	3.6	BM6ES of BPR6ES	0.6 - 0.7
Benzine - Motor Robin EX17	S.A.E. 10W 30	1.1	Loodvrije	3.6	NGK BR-6HS
Benzina - Motor Hatz 1B20-6	S.A.E. 10W 30	0.9	Benzina (BS2869)	Zie Handleiding	NVT	NVT
Lombardini 15LD225	S.A.E. 10W 30	0.8 (BS2869)	Benzina	2.5	NVT	NVT

Olietype en hoeveelheid

Onderdeel	Olietype	Honda	Robin	Hatz	Lombardini
Versnellingsbak	S.A.E. 75W-90	0.6 Litre	0.6 Litre	0.6 Litre	0.6 Litre
Hydraulisch	Shell Tellus 32	0.2 Litre	0.2 Litre	0.2 Litre	0.2 Litre
	Fuchs Renolin MR520	0.2 Litre	0.2 Litre	0.2 Litre	0.2 Litre

VOORZICHTIG

Het is aan te bevelen de machine gedurende deze gehele procedure op een rubber mat (of equivalent) te plaatsen om de trillingen gedeeltelijk te absorberen.

Ontluchten van het hydraulisch systeem

1. Zorg dat de machine in een stationaire stand en op een horizontale ondergrond staat.
2. Verwijder de vuldop en vul de kop van de regelpomp met olie. Stop zodra u de indicatie van het hoogste peil hebt bereikt; deze bevindt zich binnenin de kop.
3. Pomp met de bedieningshendel rustig van de stand 'Beweging Vooruit' naar de stand 'Beweging Achteruit', totdat het oliepeil daalt.
4. Vul de kop van de regelpomp bij tot aan het hoogste peil. Blijf net zolang met de hendel doorpompen totdat er weerstand te voelen is, en de hendel zich in de stand 'Beweging Achteruit' vergrendelt.
5. Vul de kop van de regelpomp opnieuw bij tot aan het hoogste peil.
6. Breng de vulplug weer aan en test de machine.

Onderhoud

Montage van de regelpomp

1. Maak het huis vanbinnen zorgvuldig schoon met perslucht. Controleer of er geen krassen op de schuifboringen voor O-ringen zitten en of er geen scherpe randen zijn.
2. Pers de bus in het huis.
3. Smeer de cup met rand met hydraulische olie en schuif die op de tandheugel (open kant weg van de tandheugel).
4. Smeer de tandheugel met hydraulische olie en schuif die in het huis tot de cup met rand in de groef zit, en zorg er daarbij voor dat de tanden in de juiste stand staan. Wanneer de cup met rand in de groef zit, vertegenwoordigt dit de vooruitbeweging.

VOORZICHTIG

In de achteruitstand lopen de bedieningshendels evenwijdig met het huis in de richting van de bediener.

1. Smeer het rondsel (zonder O-ringen) en breng die vervolgens in het huis en op de tandheugel aan.
   Controleer de beweging van de tandheugel van vooruit naar achteruit. (Zie VOORZICHTIG).
2. Haal het rondsel eruit en breng de twee O-ringen aan. Zorg er daarbij voor dat ze niet beschadigd worden.
3. Smeer het rondsel en de O-ringen met hydraulische olie en breng het geheel voorzichtig aan in het huis. Controleer of de tandheugel in de juiste positie zit; dit gaat het gemakkelijkst wanneer de machine in de achteruitstand staat.
4. Monteer de opvulschijf en borgring. Het kan nodig zijn om vanaf de tegenzijde tegen het rondsel te duwen om ze te kunnen monteren.
5. Plaats het huis aan de vulzijde en breng de O-ringen op het ondervlak aan. Afdichtmiddel LOCTITE 518 wordt aanbevolen.
6. Monteer de hydraulische aansluitnippel en de Dowty-afdichtring met gebruikmaking van LOCTITE 243.
7. Monteer de steun en bevestig die met 4 schroeven en afdichtringen met gebruikmaking van LOCTITE 243.
8. Monteer de afsluitdop en afdichtring los-vast. NIET VASTDRAAIEN

Garantie

Op deze 'RPC'-Schakelplaten van Belle Group wordt garantie verleend aan de oorspronkelijke koper gedurende een periode van één jaar (12 maanden) vanaf de oorspronkelijke datum van aankoop. De garantie van Belle Group is geldig in geval van ontwerp-, materiaal- en fabrieksfouten.

Het volgende valt niet onder de garantie van Belle Group:

1. Schade als gevolg van misbruik, verkeerd gebruik, het vallen van de machine, en andere soortgelijke schade als gevolg van het niet opvolgen van de montage-, bedienings- en onderhoudsinstructies.
2. Aanpassingen, montage van extra onderdelen of reparaties door anderen dan Belle Group of diens erkende agenten.
3. De kosten van transport- en vervoer van en naar Belle Group of diens erkende agenten in verband met reparatie dan wel inschatting van schade aan de machine bij een garantieclaim.
4. Materiaal- en/of arbeidskosten voor het vernieuwen, repareren of vervangen van onderdelen als gevolg van normale slijtage.

De volgende onderdelen vallen niet onder de garantie:

Aandrijfriem(en)

• Luchtfi Iter (motor)

- Elektrodenafstand

Belle Group en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars kunnen niet aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaims dienen in eerste instantie telefonisch, schriftelijk, per fax of per email te worden gericht aan Belle Group.

Nummers voor garantieclaims:

PPE (Echipament personal de protectie)
