BRUGSANVISNING BELLE RPC 30 Lescha

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT. ADVARSEL Belle Group forbeholder sig ret til at ændre maskinens speci kation uden forudgående varsel eller forpligtelse. Produktet kan være udsat for risiko. Maskinen kan blive beskadiget, eller du kan selv komme til skade, hvis disse procedurer ikke udføres på korrekt måde. FORSIGTIG Brugerens liv kan være i fare. ADVARSEL55

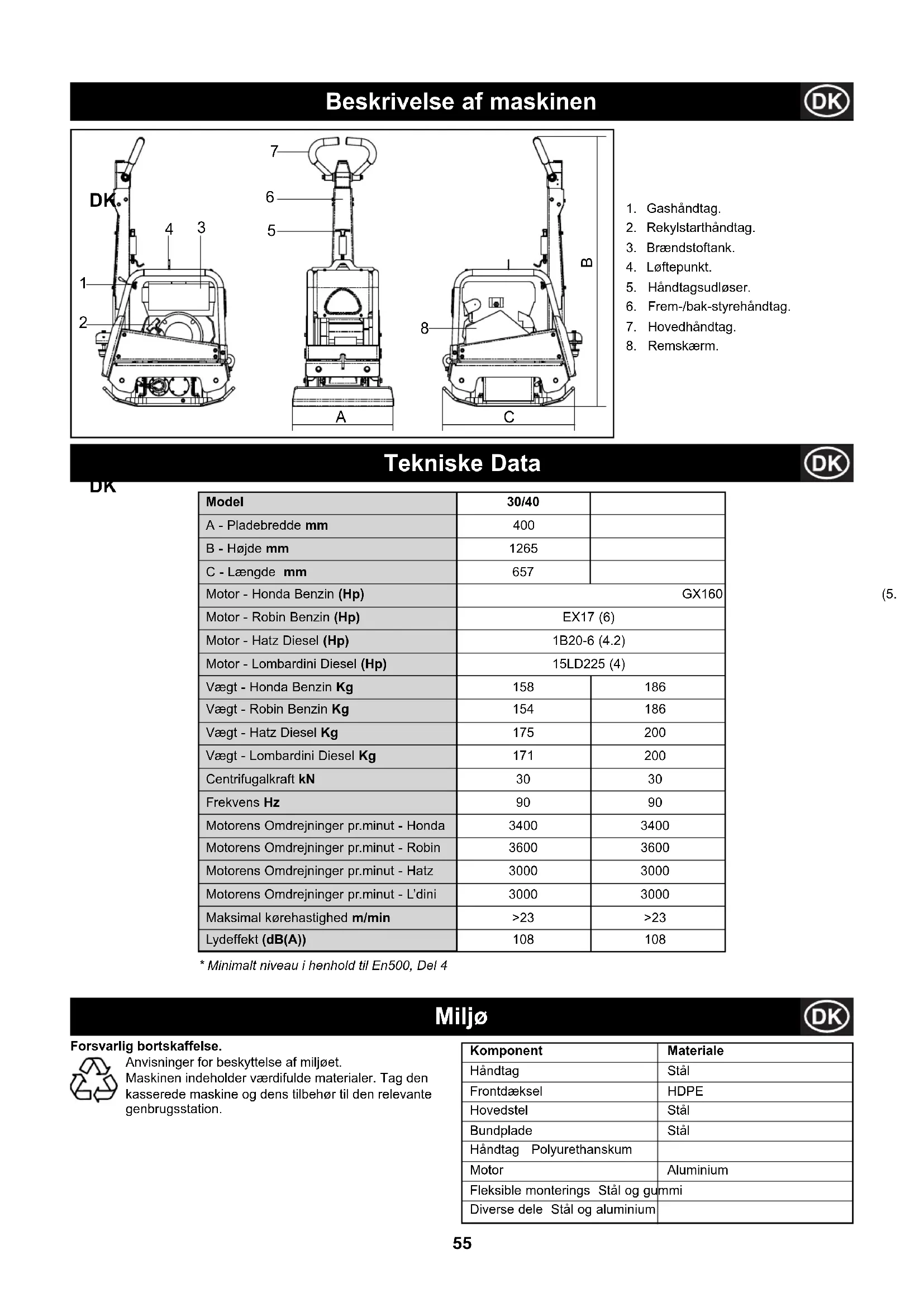

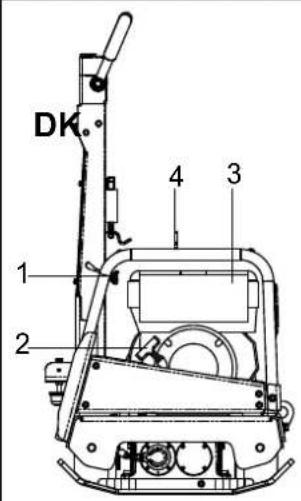

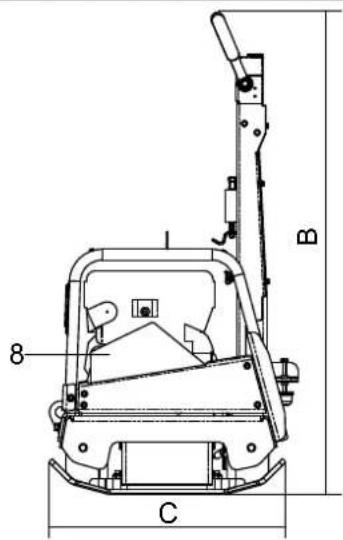

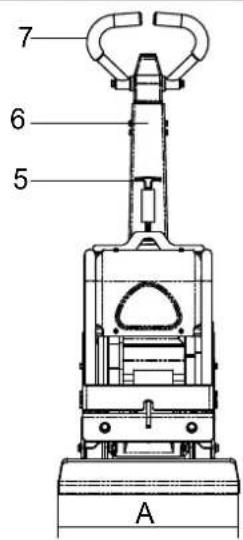

Beskrivelse af maskinen 1. Gashåndtag.2. Rekylstarthåndtag.3. Brændstoftank.4. Løftepunkt.5. Håndtagsudløser.6. Frem-/bak-styrehåndtag.7. Hovedhåndtag.8. Remskærm.

• Inden der fyldes brændstof på, skal motoren afbrydes og have lov til at køle af.

• RYG IKKE og undgå åben ild på stedet, når der fyldes brændstof på.

• Spildt brændstof skal omgående gøres sikkert ved at komme sand på det. Hvis du spilder brændstof på tøjet, skal du tage noget andet tøj på.

• Opbevar brændstof i en godkendt, specialfremstillet beholder og ikke i nærheden af varme- og antændelseskilder. Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformation. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af pladevibratoren, bedes du venligst spørge din supervisor eller Belle Group til råds.

• Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten FÅ nogen til at HJÆLPE dig eller bruge egnet løfteudstyr.

• Afspær arbejdsområdet og hold medlemmer af offentligheden og uautoriseret personale i sikker afstand.

• Brugeren skal altid bruge personligt beskyttelsesudstyr, når denne maskine anvendes (se ‘Sundhed & sikkerhed’).

• Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.

• AFBRYD altid motoren, før maskinen transporteres, Î yttes rundt på arbejdsstedet eller serviceefterses.

• Motoren bliver meget varm under brug, så lad den køle af, før du rører ved den. Lad aldrig motoren gå uden opsyn.

• Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet repareret eller udskiftet.

• Du må ikke arbejde med pladevibratoren, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer. Brændstofsikkerhed. Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer. FORSIGTIG Brændstof er brandfarligt. Det kan forårsage kvæstelser og ejendomsskade. Afbryd motoren, sluk al åben ild og ryg ikke, mens brændstoftanken fyldes. Tør altid spildt brændstof op. FORSIGTIG Sundhed og sikkerhed Inspektion før start Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må maskinen ikke anvendes, før fejlen er udbedret. 1. Undersøg grundigt maskinen for tegn på beskadigelse. Kontrollér, at alle komponenterne er der og sidder godt fast. Vær særlig opmærksom på remskærmen.

2. Kontrollér motorolie- og hydraulikoliestanden og efterfyld efter behov.

3. Kontrollér motorens brændstofstand og efterfyld efter behov.

4. Kontrollér, om der er nogen utætheder i brændstof-, olie- og hydrauliksystemet.

Kontroleftersyn før start Vibration En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Belle Groups RPC udvalg er blevet specielt konstrueret til at reducere hånd/armvibrationsniveauer. Der henvises til speciÈ kationerne & de tekniske data for vibrationsniveauer og anvendelsestider (anbefalet maksimal daglig eksponeringstid). Overskrid IKKE de maksimale anvendelsestider. Personligt beskyttelsesudstyr Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser. Brug tøj, der er egnet til det arbejde, som skal udføres. Bind langt hår op og fjern evt. smykker, som kan komme ind i maskinens bevægelige dele. Beskyt altid huden mod kontakt med beton. Støv Komprimeringsprocessen vil undertiden producere støv, som kan være sundhedsfarligt. Brug altid en maske, som er egnet til den type støv, som produceres. Brændstof Indtag ikke brændstof, indånd ikke brændstofdampe og undgå kontakt med huden. Vask omgående brændstofsprøjt af. Hvis du får brændstof i øjnene, skyl med store mængder vand og søg lægehjælp snarest muligt. Udstødningsdampe Brug ikke pladevibratoren indendørs eller på et indelukket sted. Sørg for, at arbejdsområdet har tilstrækkelig udluftning. De udstødningsdampe, som produceres af denne maskine, er meget giftige og kan være livsfarlige! ADVARSEL57 Grunde til komprimering Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bitumineret afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller Î ere problemer. 1. Når der kører traÈ k hen over overÎ aden på et ukomprimeret område, trykkes materialet sammen. Dette fører til nedsynkning af den øverste overÎ ade, når materialet fylde hulrummene. 2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke. 3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og fører normalt til, at det bliver nødvendigt at undermure. Komprimering øger materialets tæthed og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand. Procedure ved start og standsning Honda benzinmotor

1. Luk op for brændstofhanen ved at føre armen (ON/OFF) helt til højre.

2. Hvis motoren startes, når den er kold, aktiveres chokeren ved at føre chokerarmen helt

til venstre. Hvis en varm motor startes igen, er det som regel ikke nødvendigt at bruge choker. Hvis motoren dog er kølet en smule, kan det være nødvendigt at bruge lidt choker.

3. Drej motorens ON-/OFF-kontakt med uret til ‘I’.

4. Indstil gashåndtaget på tomgang ved at føre gashåndtaget helt til højre. Start ikke

motoren på fuld gas, da maskinen vil begynde at vibrere, så snart motoren starter.

5. Tag godt fat i styrehåndtaget med den ene hånd og i rekylstarthåndtaget med den anden.

Træk i rekylstarteren, indtil der mærkes motormodstand, og lad så starteren returnere.

6. Pas på ikke at trække startsnoren helt ud; træk rask til i starthåndtaget.

7. Gentag, indtil motoren tænder.

8. Når motoren tænder, føres chokerarmen gradvist til OFF ved at føre den til højre.

9. Hvis motoren ikke tænder efter Î ere forsøg, så følg fejlÈ ndingsvejledningen.

10. Motoren standses ved at sætte gashåndtaget på tomgang og dreje motorens ON-/OFF-kontakt mod uret til ‘0’.

11. Luk for brændstofhanen.

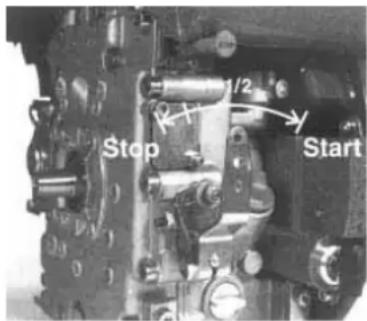

1. Luk op for brændstoffet ved at føre brændstofarmen (ON/OFF) helt til højre.

2. Indstil motorhastighedsreguleringen på start.

3. Tag godt fat i styrehåndtaget med den ene hånd og i rekylstarthåndtaget med den anden.

Træk i håndtaget, indtil der føles motormodstand, og lad så starteren returnere.

4. Pas på ikke at trække startsnoren helt ud; træk rask til i starthåndtaget med begge hænder.

5. Gentag denne procedure, indtil motoren tænder.

6. Hvis motoren ikke tænder efter Î ere forsøg, så følg fejlÈ ndingsvejledningen.

7. Motoren standses ved at sætte gashåndtaget på tomgang og derefter trykke på den røde

3. Sæt gasregulatoren 1/3 af vejen mod positionen for fuld gas

- Hvis motoren er kold, eller omgivelsestemperaturen er lav, lukkes chokerarmen helt. - Hvis motoren er varm, elle omgivelsestemperaturen er høj, åbnes chokerarmen halvt, eller den holdes helt åben. 5. Træk langsomt Starthåndtaget, indtil der mærkes modstand. Dette er “kompression” punktet. Lad håndtaget gå tilbage til oprindelig position, og træk derefter hurtigt I startsnoren helt ud. Efter at motoren er startet skal håndtaget hav lov at gå tilbage til oprindelig position, mens man stadig holder i starthåndtaget. 6. Nå motoren er startet, åbnes chokeren gradvist ved at chokerarmen drejes, indtil den til sidst er fuldt åbnet. Åbn aldrig chokerarmen helt med det samme, når motoren er kold eller omgivelsestemperaturen er lav, da motoren ellers kan gå I stå. 7. Drej gasregulatoren til positionen for lave omdrejninger, og lad motoren kører med lave omdrejninger I 1 til 2 minutter, før den standses.

10. Træk langsomt I starthåndtaget, indtil der mærkes modstand, Lad derefter håndtaget gå tilbage. Denne operation er

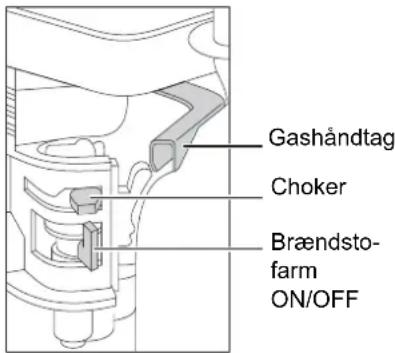

nødvendig for at forhindre, at udvendig, fugtig luft træker ind I forbrændingskammeret. Gashåndtag Choker Brændsto- farm ON/OFF58 Betjeningsvejledning

• Tag maskinen hen på det sted, hvor den skal bruges. Hvor det er nødvendigt at bruge løfteudstyr til at placere maskinen, skal du sørge for, at løfteudstyret har en arbejdsbelastningsgrænse, som er tilstrækkelig til maskinens vægt (se afsnittet om ‘Tekniske data’ eller maskinens mærkeplade). Fastgør egnede kæder eller stropper, men KUN til løftepunktet ovenpå maskinen.

• Når du har udført kontroleftersynene i afsnittet ‘Før start’, kan du starte motoren. Belle Groups ‘RPC’ udvalg af pladevibratorer er udstyret med en centrifugalkobling, som gør det muligt for motoren at gå i tomgang uden at drive gearkassen. Efterhånden som motorhastigheden stiger, tilkobles koblingen og driver gearkassen. For korrekt brug skal motorhastigheden indstilles på maksimum.

• Sæt gashåndtaget på maksimum og brug styrehåndtaget til at vælge retning og til at styre og dreje vibratoren. Styrehåndtaget er konstrueret således, at hvis brugeren af en eller anden grund giver slip, når bak er valgt, vender håndtaget automatisk til fremadgående funktion. Dette er en vigtig sikkerhedsfunktion på maskinen. Under normal brug skulle det ikke være nødvendigt for dig at skubbe vibratoren, men du kan bare lade den køre i dens eget tempo. Kørehastigheden afhænger af tilstanden af den overÎ ade, som skal komprimeres. Der skal udvises forsigtighed, når maskinen anvendes i bak. Sørg for, at der ikke er nogen hindringer eller ting, du kan falde over, når maskinen arbejder i bak. Hvis den overÎ ade, som skal komprimeres, er på en skråning, skal der udvises stor forsigtighed med at styre maskinens køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt. Arbejd op og ned ad en skråning, ikke på tværs.

• Før vibratoren hen over over aden i et bestemt mønster, indtil den ønskede komprimering er opnået. Hvor der È ndes et antal forskellige lag, som skal komprimeres oven op hinanden, skal hvert lag komprimeres for sig.

• Ønsker du at få vibratoren til at holde op med at vibrere, skal gashåndtaget sættes på tomgang. Motoren standses ved at henvise til den relevante procedure for start / standsning. Procedure ved start og standsning Lombardini 15LD225 Dieselmotor

1. Sørg for at gashåndtaget er sat på 50% af

maksimal hastighed (Halvvejs mellem MIN og MAX)

2. Tag et fast greb om rekylstarterhåndtaget og

træk let i rebet indtil det er trukket ud til sin fulde længde. Lad rebet rulle helt op. Start motoren ved at trække hårdt i rebet.

3. Gentag denne procedure indtil motoren starter.

4. Hvis maskinen ikke starter, selv efter Î ere

forsøg, se da maskinens medfølgende brugsvejledning. 5. Lad motoren køre i tomgang i 5 minutter. FORSIGTIG: Under de først 50 timers brug, bør du ikke overstige 70% at den maksimale kraft.

6. For at stoppe motoren, sættes gashåndtaget i STOP position indtil motoren stopper.59

Fejl ndingsvejledning Problem Årsag Afhjælpning Motor kan ikke starte. Intet brændstof. Luk op for brændstofhanen. Fyld brændstoftanken. Motoren er afbrudt. Tænd for motoren. Tændrøret er snavset. Rens tændrøret og genindstil tændrørsafstanden. Motoren er kold. Luk chokeren. Motoren er overfyldt. Honda: åbn chokeren, luk helt op for gassen og træk i rekylstarteren, indtil motoren tænder. Hatz: sæt hastighedsreguleringen på stop, træk 5 gange i rekylstarteren og gentag så startproceduren. Motor kan stadig ikke starte. Større fejl. Kontakt forhandleren eller Belle Group. Maskinen kan ikke Motorhastigheden er for langsom. Indstil motorhastighedsreguleringen på hurtig. bevæge sig. Drivremmen er løs. Justér remspændingen. LuftÈ lteret er blokeret. Rens eller udskift luftÈ lteret. Koblingen er slidt eller beskadiget. Reparér eller udskift efter behov. Drevsvigt. Kontakt forhandleren eller Belle Group. Gearkassesvigt. Kontakt forhandleren eller Belle Group. Den fremadgående Der er for meget olie i hydraulikhovedet. Tap noget af olien af. hastighed er for langsom. Reguleringssystemet er justeret forkert. Kontakt forhandleren eller Belle Group. Den tilbagegående Der er ikke nok olie i hydraulikhovedet. Fyld systemet og udluft det. hastighed er for langsom. Der er luft i reguleringssystemet. Udluft reguleringssystemet. Reguleringssystemet er justeret forkert. Kontakt forhandleren eller Belle Group. Tab af hydraulikolie. Utætte forbindelser. Gør forbindelserne tætte. Defekt hydraulikslange. Udskift slangen. Defekt stempelpakning i gearkasse Kontakt forhandleren eller Belle Group. Maskinen fungerer ujævnt. Stødmonteringerne er beskadigede. Udskift alle È re monteringer. Service & vedligeholdelse Belle Groups ‘RPC’ udvalg af reversible pladevibratorer er konstrueret til at give mange års problemfri brug. Det er dog vigtigt, at den simple, regelmæssige vedligeholdelse, som er beskrevet i dette afsnit, udføres. Det anbefales, at en autoriseret Belle Group forhandler udfører alle større vedligeholdelseseftersyn og reparationer. Brug altid originale Belle Group reservedele; brugen af ikke-originale dele kan ugyldiggøre garantien. Før der udføres vedligeholdelse på maskinen, skal motoren afbrydes. Hvis der arbejdes på en dieselmotor, skal du sørge for, at stopkontakten står på stop. Stil altid maskinen på et vandret underlag for at sikre, at væskestandene aÎ æses korrekt. Brug kun de anbefalede olietyper (se skemaet på følgende side). Tilkørselsperiode Når maskinen først anvendes fra ny, skal motorolien skiftes efter den første tilkørselsperiode (se nærmere oplysninger i motorfabrikantens instruktionsbog). Remspændingen skal kontrolleres efter 4 timers brug. Drivrem Afmontér remskærmen og kontrollér så remspændingen ved at trykke lidt ned med È ngeren på remmens overside i nærheden af midtpunktet mellem motordriv- og gearkasseremskiven. Remmen skal kunne trykkes ca. 10 til 15 mm ned. Hvis det er nødvendigt at justere remspændingen, skal sætskruen på remspændingsanordningen løsnes og skubbes til højre. Efter indstillingen strammes sætskruen igen og remspændingen kontrolleres en gang til. Sæt til sidst remskærmen på igen. Sørg for, at den monteres korrekt og sidder godt fast.60 Service & vedligeholdelse Rutinemæssig vedligeholdelse Hver 8 Første måned 150h 250h 500h Timer / 50h Motorolie Kontrollér oliestand 9 Skift 9 9 LuftÈ lter Check standen / Skift 9 Gearkasseolie Skift 9 Drivrem Spænding 9 9 Skift ud efter behov / Hver 12 Timer MENS MASKINEN GÅR UNDER DENNE PROCEDURE, TILRÅDES DET AT ANBRINGE MASKINEN PÅ EN GUMMIMÅTTE ELLER LIGNENDE FOR AT ABSORBERE EN DEL AF VIBRATIONEN. FORSIGTIG Udluftning af det hydrauliske system

1. Maskinen skal være i stillestående position og stå på et jævnt, vandret underlag.

2. Tag påfyldningsdækslet af og fyld kontrolpumpehovedet med olie. Stop, så snart olien står op til den maksimale niveauindikator, som È ndes inde i hovedet. 3. Pump langsomt med kontrolhåndtaget fra positionen ‘Fremad bevægelse’ til ‘Bagud bevægelse’, indtil olieniveauet falder. 4. Efterfyld kontrolpumpehovedet op til det maksimale niveau. Fortsæt med at pumpe med håndtaget, indtil der mærkes modstand og håndtaget låses i positionen ‘Bagud bevægelse’.

5. Igen, efterfyld kontrolpumpehovedet til det maksimale niveau.

6. Sæt påfyldningsproppen i igen og afprøv maskinen.

Olietype Mængde Brændstoftype Kapacitet Tændrørstype Elektrode- (Liter) (Liter) afstand (mm) Benzin-Motor Honda GX160 S.A.E. 10W 30 0.6 Blyfri Benzin 3.6 BM6ES of 0.6 - 0.7 BPR6ES Benzin-Motor Robin EX17 S.A.E. 10W 30 1.1 Blyfri Benzin 3.6 NGK BR-6HS Hatz 1B20-6 S.A.E. 10W 30 0.9 Diesel Se Ikke Relevant Ikke Relevant (BS2869) Håndbogen Lombardini 15LD225 S.A.E. 10W 30 0.8 Diesel 2.5 Ikke Relevant Ikke Relevant (BS2869) Olie- / brændstoftype & mængde - tændrørstype Komponent Olietype Honda Robin Hatz Lombardini Gearkasse S.A.E. 75W-90 0.6 Liter 0.6 Liter 0.6 Liter 0.6 Liter Hydrauliksystem Shell Tellus 32 0.2 Liter 0.2 Liter 0.2 Liter 0.2 Liter Fuchs Renolin MR520 0.2 Liter 0.2 Liter 0.2 Liter 0.2 Liter Olietype & -mængde61 Service & vedligeholdelse I bak går styrehåndtagene parallelt med huset i brugerens retning. FORSIGTIG Samling af pumpen 1. Rengør omhyggeligt huset indvendigt med trykluft. Kontrollér for ridser på glideboringerne til O-ringene, så der ikke er nogen skarpe kanter.

2. Tryk bøsningen ind i huset.

3. Smør læbepakningen med hydraulikolie og lad den glide på tandstangen (den åbne side skal vende væk fra tandstangen).

4. Smør tandstangen med hydraulikolie og lad den glide ind i huset, indtil læbepakningen sidder i rillen. Sørg for, at tænderne er i den rigtige position. Når læbepakningen sidder i rillen, repræsenterer dette den fremadgående bevægelse. 5. Når tandhjulet (uden O-ringe) er smurt, sættes det ind i huset og tandstangen. Kontrollér tandstangens bevægelse fra frem til bak. (Se FORSIGTIG). 6 Tag tandhjulet ud og montér de to O-ringe. Sørg for, at de ikke er beskadigede. 7. Smør tandhjulet og O-ringene med hydraulikolie og sæt dem omhyggeligt ind i huset. Kontrollér, at tandstangen er i den rigtige position; det er lettest at gøre dette i den tilbagegående bevægelse. 8. Montér mellemlæg og holdering. Det kan være nødvendigt at skubbe tandhjulet fra den modsatte side for at få delene samlet.

10. Saml hydraulikforbindelsen og Dowty-skiven ved hjælp af LOCTITE 243.

11. Montér beslaget og fastgør det med 4 skruer og skiver ved hjælp af LOCTITE 243.

12. Montér løst propskruen og skiven, men STRAM IKKE FOR MEGET.

Garanti Den nye Belle Group ‘RPC’ pladevibrator er garanteret til den oprindelige køber i en periode på ét år (12 måneder) fra den oprindelige købsdato. Belle Groups garanti gælder design-, materiale- og fabrikationsfejl. Følgende er ikke omfattet af Belle Groups garanti: 1. Skader forårsaget ved forkert brug, misbrug, tab eller anden lignende skade forårsaget af eller som følge af manglende overholdelse af samlings-, betjenings- eller brugervedligeholdelsesanvisningerne. 2. Ændringer, tilføjelser eller reparationer, udført af andre personer end Belle Group eller deres autoriserede forhandlere. 3. Transport- eller forsendelsesomkostninger til og fra Belle Group eller deres autoriserede forhandlere ved reparation eller vurdering i forbindelse med garantikrav på en maskine.

4. Materialer og/eller arbejdsløn til at forny, reparere eller udskifte komponenter pga. normal slitage.

Følgende komponenter er ikke omfattet af garantien.

• Forsikre deg at du vet hvordan du skal slå AV maskina trygt før du slår den PÅ i tilfelle du får problemer.

4. Sjekk at det ikke er drivstoff-, olje- og væskelekkasjer.

5. Ta godt tak i manøverhåndtaket med den ene hånda, og rekylstarterhåndtaket med den

andre. Dra rekylstarteren så lenge du føler motorens motstandskraft og la deretter starteren returnere.

6. Dra starterhåndtaket raskt, men pass på at du ikke drar startertauet helt ut.

3. Ta godt tak i manøverhåndtaket med den ene hånda, og rekylstarterhåndtaket med den andre.

Dra håndtaket så lenge du føler motorens motstandskraft og la deretter starteren returnere.

4. Dra starterhåndtaket raskt, men pass på at du ikke drar startertauet helt ut.

2. Ta godt tak i rekylstarterhåndtaket og dra tauet

12. Tilpass pluggskruen og skiven løst. IKKE STRAM TIL.

Garantien dekker ikke følgende deler:
