KÄYTTÖOHJE BELLE RPC 30 Lescha

VAROITUS! Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta. VAARA Käyttäjän turvallisuus on vaarassa VAROITUS Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET. VAROITUS Sisältö

Belle Group pidättää itsellään oikeuden muuttaa laitteen teknisiä ominaisuuksia ilmoittamatta siitä etukäteen eikä kanna oikeudellista vastuuta mahdollisista muutoksista. OPETELKAA käyttämään ohjainlaitteita ja huoltamaan laitetta turvallisesti. HUOMIO! Ennen kuin käynnistätte laitteen, varmistakaa, että osaatte pysäyttää laitteen mahdollisessa ongelmatilanteessa. Turvallisuutenne kannalta on tärkeää, että käytätte AINA vaadittuja suojaimia. Jos teillä on laitteen turvallisesta käytöstä tai huollosta KYSYTTÄVÄÄ, KÄÄNTYKÄÄ TYÖNJOHDON TAI BELLE GROUPIN (ISO- BRITANNIA) EDUSTAJAN PUOLEEN: Puhelin [phone]

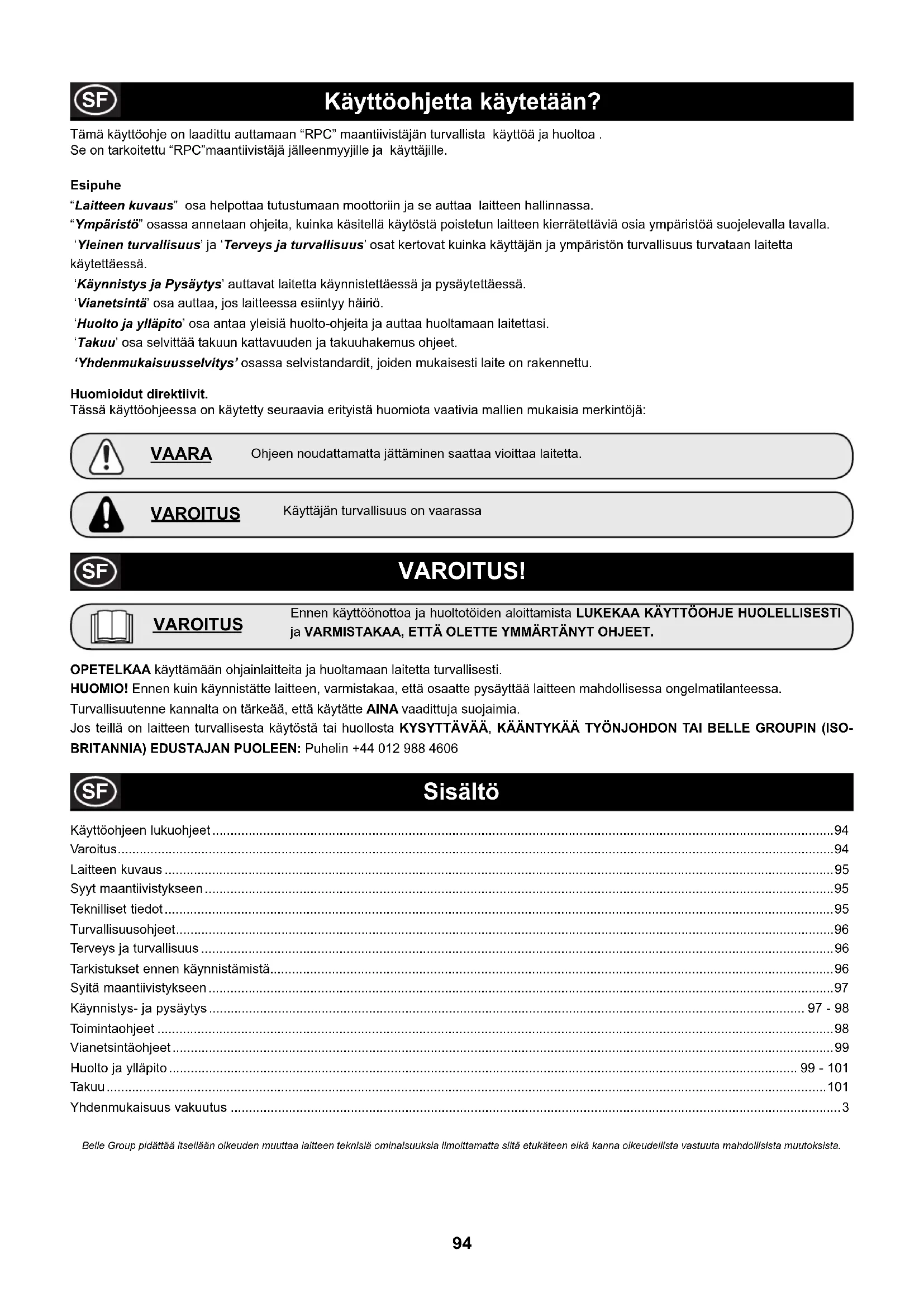

• Tämä käyttöohje on laadittu auttamaan “RPC” maantiivistäjän turvallista käyttöä ja huoltoa . Se on tarkoitettu “RPC”maantiivistäjä jälleenmyyjille ja käyttäjille. Esipuhe “Laitteen kuvaus” osa helpottaa tutustumaan moottoriin ja se auttaa laitteen hallinnassa. “Ympäristö” osassa annetaan ohjeita, kuinka käsitellä käytöstä poistetun laitteen kierrätettäviä osia ympäristöä suojelevalla tavalla. ‘Yleinen turvallisuus’ ja ‘Terveys ja turvallisuus’ osat kertovat kuinka käyttäjän ja ympäristön turvallisuus turvataan laitetta käytettäessä. ‘Käynnistys ja Pysäytys’ auttavat laitetta käynnistettäessä ja pysäytettäessä. ‘Vianetsintä’ osa auttaa, jos laitteessa esiintyy häiriö. ‘Huolto ja ylläpito’ osa antaa yleisiä huolto-ohjeita ja auttaa huoltamaan laitettasi. ‘Takuu’ osa selvittää takuun kattavuuden ja takuuhakemus ohjeet. ‘Yhdenmukaisuusselvitys’ osassa selvistandardit, joiden mukaisesti laite on rakennettu. Huomioidut direktiivit. Tässä käyttöohjeessa on käytetty seuraavia erityistä huomiota vaativia mallien mukaisia merkintöjä: Käyttöohjeen lukuohjeet p. 94
• Varoitus p. 94
• Laitteen kuvaus p. 95
• Syyt maantiivistykseen p. 95
• Teknilliset tiedot p. 95
• Turvallisuusohjeet p. 96
• Terveys ja turvallisuus p. 96
• Tarkistukset ennen käynnistämistä p. 96
• Syitä maantiivistykseen p. 97
• Käynnistys- ja pysäytys p. 97
• - 98 Toimintaohjeet p. 98
• Vianetsintäohjeet p. 99
• Huolto ja ylläpito p. 99
• - 101 Takuu p. 101
• Yhdenmukaisuus vakuutus Ympäristö Tekniset tiedot Laitteen kuvaus p. 395

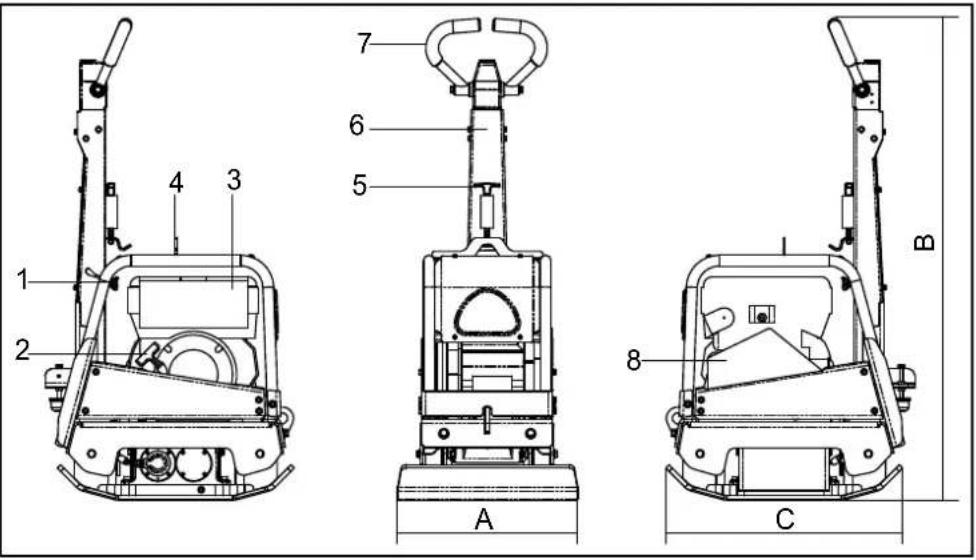

1. Kaasuvipu.2. Käynnistinkahva.3. Polttoainesäiliö.4. Nostokohta.5. Ohjaustangon vapautin vipu.6. Eteenpäin/Taaksepäin ohjaintanko.7. Käsikahva.8. Hihnasuoja.* Vähimmäisvaatimus En500 Osa 4 mukaan Turvallinen käytöstäpoisto.Ympäristönsuojeluohjeet.Laite sisältää arvokasta materiaalia. Vie käytöstäpoistettu laite ja tarvikkeet asianmukaiseenkierrätyslaitokseen.

Osa MateriaaliOhjauskahva TeräsSuojakuori edessä HDPELaitteen runko TeräsPohjalevy TeräsKädensijat PU muoviMoottori AlumiiniJoustokiinnikkeet Teräs ja kumiMuut osat Teräs ja alumiini Malli 30/40 30/50A - Pohjalevyn leveys mm 400 500B - Korkeus mm 1265 1265C - Pituus mm 657 657 Moottori - Honda Petrol (Hp) GX160 (5.5) Moottori - Robin Petrol (Hp) EX17 (6) Moottori - Hatz Diesel (Hp) 1B20-6 (4.2) Moottori - Lombardini Diesel (Hp) 15LD225 (4) Paino - Honda Petrol Kg 158 186 Paino - Robin Petrol Kg 154 186 Paino - Hatz Diesel Kg 175 200 Paino - Lombardini Diesel Kg 171 200 Keskipakovoima kN 30 30 Taajuus Hz 90 90 Moottorin RPM - Honda 3400 3400 Moottorin RPM - Robin 3600 3600 Moottorin RPM - Hatz 3000 3000 Moottorin RPM - Lombardini 3000 3000 Suurin kulkunopeus m/min >23 >23 Äänen voimakkuus (dB(A)) 108 10796 Turvallisuusohjeet

Oman ja lähellä oleskelevien turvallisuuden takia lue nämä ohjeet ja varmista, että ymmärrät oheiset turvallisuusohjeet. Käyttjän vel- vollisuus on varmistaa, että hän ymmärtää kuinka tätä laitetta käytetään turvallisesti. Jos olet epävarma “RPC” maantiivistäjän turval- lisesta ja oikeasta käyttötavasta, niin kysy esimieheltäsi, Several Oy:stä tai Belle Groupista lisätietoja. Polttoaine Turvallisuus.

• Ennenkuin lisäät polttoainetta, sammuta moottori ja anna sen jäähtyä .

• Ennen polttoaineen täyttöä. ÄLÄ TUPAKOI tai salli avotulta lähistöllä.

• Roiskunut polttoaine täytyy poistaa turvallisesti, välittömästi hiekan avulla. Jos polttoainetta on roiskunut vaatteillesi, niin vaihda ne.

• Säilytä polttoaine hyväksytyssä sitä varten tehdyssä astiassa, poissa kuumuudesta ja kipinälähteistä.

• Tämä laite on raskas, sitä ei saa nostaa yksin, HANKI APUA tai käytä sopivaa nostolaitetta.

• Merkitse työskentelyalue ja huolehdi, että yleisö ja asiaankuulumattomat henkilöt ovat turvallisen matkan päässä.

• Laitteen käyttäjän on pukeuduttava henkilökohtaisiin turvavarusteisiin aina, kun laitetta käytetään (ks. Terveys ja Turvallisuus).

• Varmistu ennen laitteen KÄYNNISTÄMISTÄ, että hätätilanteessa tiedät kuinka laite SAMMUTETAAN.

• SAMMUTA laite aina ennen kuljetusta, ennen liikuttelua työmaalla tai ennen sen huoltamista.

• Käytön aikana laite kuumenee, anna moottorin jäähtyä ennenkuin kosket siihen. Älä milloinkaan jätä moottoria käyntiin ja ilman huomiota.

• Älä poista suojalaitetta tai käytä maantiivistäjää ilman suojalaitetta, ne ovat käyttäjän suojana. Tarkista jatkuvasti suojalaitteet ja niiden kunto, jos havaitset niiden vaurioituneen tai puuttuvan, niin ÄLÄ KÄYTÄ MAANTIIVISTÄJÄÄ ennenkuin suoja on korjattu tai- asetettu paikoilleen.

• Älä käytä maantiivistäjää jos olet sairas, tunnet väsymystä tai jos olet alkoholin tai huumeiden vaikutuksen alainen. Asiaankuulumaton huolto tai käyttö saattavat aiheuttaa vaaran. Lue ja huolehdi, että ymmärrät ennen- kuin suoritat mitään huolto tai korjaustoimenpidettä. VAARA Polttoaine on herkästi syttyvää. Se saattaa aiheuttaa vammoja tai esinevahinkoja. Sammuta moottori, poista avotuliextinguish älä tupakoi täyttäessäsi polttoainesäiliötä. Kuivaa välittömästi polttoaineroiskeet. VAARA Terveys ja Turvallisuus

Tärinä Osa maantiivistäjän tärinästä välittyy kädensijan kautta käyttäjän käsiin. Värinätason vähentämiseksi Belle Group on kiinnittänyt erityistä huomiota “RPC” maantiivistäjien kädensijojen muotoiluun. Tarkista suositusarvoista ja teknisistä tiedoista tärinäarvot ja laitteen käyttöajat (suositellut enimmäiskäyttöajat). ÄLÄ YLITÄ suositeltuja käyttöaikoja. Henkilökohtaiaset suojavarusteet Laitetta käytettäessä on käytettävä asianmukaisia henkilökohtaisia suojavälineitä, esim. suojalaseja, käsineitä, kuulosuojaimia, pöly- suojaa, teräskärjellä varustettuja turvajalkineitakenkiä. Pukeudu työhön soveltuvaan vaatetukseen . Tie back long hair and remove any jewellery which may catch in the equipment’s moving partsSido pitkät hiukset ja poista korut, jotka saattavat tarttua laitteen liikkuviin osiin. Suojaa aina iho betonin kosketukselta. Pöly Tiivistystyö aiheuttaa usein pölyä, joka saatta olla vahingollista terveydellesi. Käytä syntyvälle pölylle soveltuvaa suojaa. Polttoaine Älä hengitä polttoainehöyryjä ja vältä polttoaineen joutumista iholle. Pese polttoaineroiskeet välittömästi. Jos polttoainetta joutuu silmiisi, huuhtele runsaalla vesimäärällä ja hakeudu lääkärihoitoon välittömästi . Pakokaasut Älä käytä tätä maantiivistäjää sisätiloissa tai suljetussa tilassa. Varmista, että työtilassa on riittävä tuuletus. Tämän laitteen tuottamat pakokaasut ovat erittäin myrkyllisiä ja ne voivat johtaa kuolemaan! VAROITUS Tarkistukset ennen käynnistystä Tarkistustoimenpiteet ennen käynnistämistä Oheiset tarkistukset tulee tehdä aina ennen työjakson aloittamista tai joka neljän tunnin työjakson jälkeen, sen mukaan kumpi ajankoh- ta on aikaisemmin.Tarkista yksityiskohtaiset ohjeet huolto kohdasta. Jos tarkistuksessa löytyy vikaa, niin maantiivistäjää ei saa käyttää ennenkuin vika on korjattu. 1. Etsi merkkejä vioista tarkistamalla maantiivistäjä joka puolelta.Tarkista, että osat ovat paikoillaan ja kiinni. Kiinnitä erityistä huomiota moottorin ja värinälaitteen väliseen hihnasuojaan.

2. Tarkista moottoriöljyn taso ja täytä tarvittaessa.

3. Tarkista polttoainetaso ja täytä tarvittaessa.

4. Tarkista polttoaine-, öljy- ja hydrauliikkavuodot.

SF97 Syitä maantiivistykseen

Maaperä, jota on muokattu tai jossa on uusi täyte, pohja tai asfaltti sisältävät huokosia tai onteloita. Jos niitä ei tiivistetä, niin seurauk- sena on yksi tai useampia ongelmia. 1. Kun liikenne ylittää tiivistämättömän pinnan, materiaali tiivistyy. Se johtaa pinnan vajoamiseen, koska massa täyttää huokoset.

2. Samanlainen tilanne syntyy, kun tiivistämättömällä pinnalla on paikallaanpysyvä kuorma. Kuorma vajoaa (esimerkiksi

3. Huokoinen materiaali on herkkää veden suotautumiselle, joka johtaa eroosioon. Kosteus saattaa aiheuttaa maaperän

laajenemisen jäätyessä tai kutistumisen sen kuivuessa. Laajeneminen ja kutistuminen ovat suurimpia syitä rakennusten perustusten vaurioitumiseen ja se vaatii yleensä perustusten tukemista. Tiivistäminen lisää materiaalin tiiveyttä ja kasvattaa sen kuormankantokykyä. Se vähentää kosteuden aiheuttamaa huokoisuutta ja siten pienentää vajoamisriskiä, laajenemista ja kutistumista. Käynnistys ja Pysäytys Honda bensiini moottori

1. Avaa polttoainehana kääntämällä AUKI/KIINNI (ON/OFF ) vipu loppuun asti oikealle.

2. Jos käynnistät kylmää moottoria, aseta rikastinvipu ON asentoon kääntämällä sitä

loppuun asti vasemmalle. Jos uudelleenkäynnistät lämmintä moottoria, niin yleensä rikastinta ei tarvita. Kuitenkin, jos moottori on hiukan jäähtynyt, niin rikastimen osittainen käyttö saattaa olla tarpeellista.

3. Käännä moottorin AUKI/KIINNI (ON/OFF) kytkintä myötäpäivään “I” asentoon.

4. Aseta kaasuvipu joutokäyntiasentoo kääntämälläå kaasuvipua loppuun asti oikealle.

Älä käynnistä moottoria täydellä kaasulla, koska maantiivistäjä alkaa väristä välittömästi moottorin käynnistyttyä.

5. Ota kiinni ohjaustangosta voimakkaasti toisella kädellä. Ota toisella kädellä luja

ote käynnistyskahvasta. Vedä, kunnes tunnet moottorin vastuksen, vapauta käynnistys kahva saattaen paikoilleen.

6. Varo, ettet vedä käynnistysnarua liian paljon ulos, nykäise käynnistyskahvasta.

7. Toista, kunnes moottori käynnistyy.

8. Kun moottori käynnistyy, niin säädä rikastinvipua vähitellen POIS PÄÄLTÄ (OFF) asentoon kääntämällä sitä oikealle.

9. Jos moottori ei käynnisty usean käynnistysyrityksen jälkeen, niin seuraa vianetsintä ohjetta .

10. Jos haluat pysäyttää moottorin, niin käännä kaasuvipu joutokäyntiasentoon ja käännä moot

torin ON/OFF kytkintä vastapäivään “0” asentoon.

11. Sulje polttoainehana kääntämällä hana OFF asentoon.

Hatz Diesel moottori

1. Avaa polttoainehana kääntämällä ON/OFF vipu loppuun asti oikealleON asentoon.

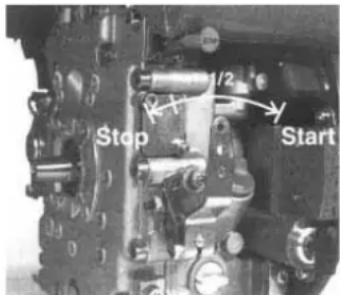

2. Aseta moottorin kaasuvipu käynnistys (Start)asentoon.

3. Ota toisella kädellä tukeva ote ohjaustangosta, vedä toisella kädellä käynnistyskahvasta.

Vedä, kunnes tunnet moottorin vastuksen, anna käynnistimen palautua.

4. Huomioi, ettet vedä käynnistysnarua kokonaan ulos, nykäise käynnistintä molemmin käsin.

5. Toista toimenpide, kunnes moottori käynnistyy.

6. Jos moottori ei käynnisty useista yrityksistä huolimatta, niin etsi apua maantiivistäjän

moottorin valmistajan käyttöohjeesta.

7. Jos haluat sammuttaa moottorin, käännä kaasuvipu joutokäynti asentoon, paina sen jälkeen punaista

sammutusnappulaa(Stop) ja pidä sitä pohjassa, kunnes moottori pysähtyy. Robin EX 17 bensiini moottori

1. Avaa polttoainehana.

2. Käännä PYSÄYTYSKYTKIN ‘I’ asentoon(ON)

3. Aseta kaasuvipu 1/3 sentoon täydestä kaasusta.

4. Sulje rikastinläppä.

- jos moottori on kylmä tai ulkolämpötila on alhainen, sulje rikastinläppä kokonaan - jos moottori on lämmin tai ulkolämpötila on korkea, avaa rikastinläppä puoliksi tai jätä se täysin avoimeksi 5. Vedä käynnistyskahvaa vähitellen, kunnes tunnet vastusta. Tällöin on saavutettu”paine” kohta. Palauta kahva alkuperäiseen asemaansa ja vedä nopeasti. Älä vedä käynnistysnarua kokonaan ulos. Kun moottori on käynnistynyt, anna käynnistyskahvan palata alkuasentoon samalla kahvaa saattaen. 6. Kun moottori on käynnistynyt, niin avaa rikastinläppää vähitellen, kunnes se on täysin auki. Älä avaa rikastinläpää yht’äkkiä jos moottori on kylmä tai ulkolämpötila on alhainen, koska moottori saattaa pysähtyä.

7. Jos haluat sammuttaa moottorin, niin käännä kaasuvipu pienimpään asentoon ja anna moottorin käydä 1-2 minuuttia ennen

8. Käännä PYSÄYTYSKYTKINTÄ vastapäivään ‘0’ asentoon(OFF)

9. Sulje polttoainehana.

10. Vedä käynnistyskahvasta kevyesti asentoon, jossa tuntuu vastusta ja anna kahvan palautua alkuperäiseen asentoonsa. Tämä toimenpide on välttämätön, koska se estää kostean ilman tunkeutumisen palotilaan.

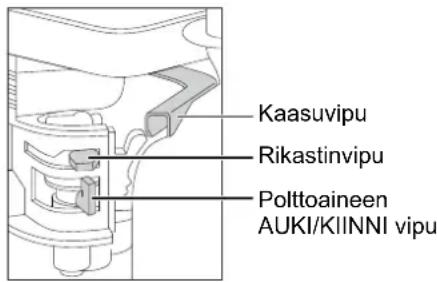

Kaasuvipu Rikastinvipu Polttoaineen AUKI/KIINNI vipu98 Toimintaohjeet

• Kuljeta maantiivistäjä haluttuun paikkaan. Kun maantiivistäjän siirtämiseen tarvitaan nostolaite, varmista, että nostolaitteen nostokyky riittäänostamaan sen (tarkista paino tekniset tiedot taulukosta tai laitteen tyyppikilvestä). Kiinnitä nostoon soveltuuva ketju tai nostoliina ainoastaan maantiivistäjän nostokohtaan maantiivistäjän yläosaan.

• Jos olet käynyt läpi “Tarkistukset ennen käynnistämistä”listan kaikki osat, niin voit käynnistää moottorin. Belle Group “RPC” sarjan maantiivistäjät ovat varustetut keskipakokytkimellä, joka sallii moottorin joutokäynnin siten, että voima ei ole kytketty vaihdelaatikkoon. Kun pyörintänopeutta lisätään kytkeytyy voima vaihdelaatikkoon ja laite alkaa liikkua. Oikea toiminta vaatii moottorin pyörintänopeuden asettamisen suurimmilleen.

• Aseta kaasu suurimmilleen ja käytä ohjauskahvaa maantiivistäjän ohjaamiseen ja kääntämiseen. Ohjauskahva on suunniteltu siten, että jos laite kulkee taaksepäin ja käyttäjä irrottaa ottensa jostain syystä, niin kahva kääntyy automaattisesti eteenpäin asentoon. Tämä on laitteen merkittävä turvallisuustekijä. Normaalitoiminnassa sinun ei tarvitse työntää maantiivistäjää, vaan voit antaa sen kulkea itsekseen. Kulkunopeus määräytyy tiivistettävän pinnan ominaisuuksien mukaan. Maantiivistäjän käyttö taaksepäin vaatii erityistä huomiota. Varmista, ettei synny vaaraa, että esteitä ei ole kun ajat taaksepäin. Jos tiivistettävä pinta on kalteva, niin maantiivistäjän ohjaaminen vaatii erityistä huomiota. Jos on tarpeellista voit kiinnittää köyden maantiivistäjän alaosaan jakamaan tiivistäjän painoa.Kaltevalla pinnalla työskennellessäsi toimi vain ylös alas suunnassa, ei ristisuuntaan.

• Työskentele maantiivistäjällä järjestelmällisesti, kunnes haluttu tiiveys on saavutettu. Jos tiivistettäviä, erilaisia kerroksia on useita, niin tiivistä kukin kerros erikseen.

• Jos haluat lopettaa maantiivistäjän värinän, niin säädä kaasuvipu joutokäynnille. Jos haluat sammuttaa moottorin, niin toimi käynnistä/ pysäytä ohjeiden mukaan. Käynnistys ja Pysäytys

1. Varmista, että kaasu on 50%:sesti auki

(kaasuvipu MIN- ja MAX-asentojen puolivälissä).

2. Ota käynnistimen kahvasta luja ote ja vedä

narua tasaisesti kunnes se on täydessä mitassaan. Päästä naru kelautumaan kokonaan takaisin. Käynnistä moottori vetämällä narusta voimakkaasti.

3. Vedä uudelleen kunnes moottori käynnistyy.

4. Ellei moottori käynnisty useiden yritysten jälkeen, katso koneen mukana tulevasta moottorin ohjekirjasta.

5. Anna moottorin käydä joutokäynnillä 5 minuuttia.

VAROITUS: Älä ylitä 70%:ia suurimmasta nimellistehosta ensimmäisten 50 käyttötunnin aikana.

6. Pysäytä moottori asettamalla kaasuvipu STOP-asentoon kunnes moottori sammuu.99

Ongelma Syy Korjaus Moottori ei käynnisty. Polttoaine loppu. Avaa polttoainehana. Täytä polttoainetankki. Virtakatkaisin pois päältä. Käännä virta päälle. Sytytystulppa on karstainen. Puhdista ja säädä kärkiväli. Moottori on kylmä. Sulje rikastin. Moottori tulvii. Honda, avaa rikastin, käännä kaasuvipu täysille, vedä käynnistintä, kuune moottori käynnistyy. Hatz, käännä kaasuvipu pysäytysasentoon, vedä käynnistimestä 5 kertaa ja toista käynnistystoimenpide. Moottori ei käynnisty Vika vaatii selvitystä. Ota yhteyttä jälleenmyyjään tai Several Oy. Laite ei liiku. Moottorin nopeus alhainen. Lisää moottorin pyörintänopeutta. Vetohihna löysällä. Säädä hihnan kireyttä. Ilmasuodatin tukkeutunut. Puhdista tai uusi suodatin. Kulunut tai vaurioitunut kytkin. Korjaa tai uusi tarvittaessa. Kulkuvika. Ota yhteyttä Several Oy . Vaihdelaatikkovika. Ota yhteyttä Several Oy . Kulkunopeus eteen Liian paljon hydrauliikkaöljyä. Vähennä öljynmäärää. liian alhainen. Hallintalaitteen väärä säätö. Ota yhteyttä Several Oy . Peruutusnopeus Liian vähän hydrauliikkaöljyä. Täytä ja ilmaa järjestelmä. alhainen. Ilmaa valvontalaitteessa. Ilmaa valvontalaitteisto. Hallintalaitteen väärä säätö. Ota yhteyttä Several Oy . Hydrauliikka öljyvuoto Liittimet vuotavat. Tiivistä liitokset. Viallinen hydrauliikkaletku. Vaihda letku. Viallinen männän tiiviste Ota yhteyttäSeveralOy vaihdelaatikossa. Laite toimii virheelllisesti. Iskujalka vaurioitunut Uusi kaikki jalat. Huolto ja ylläpito

Belle Groupin ‘RPC’ sarjan peruuttavalla levyllä varustettu 2-ajosuuntainen maantiivistäjät on suunniteltu toimimaan virheettömästi useita vuosia. On kuitenkin tärkeää, että säännölliset tässä kappaleessa mainitut ylläpitöhuollot suoritetaan. Suosittelemme, että val- tuutettu Belle Group jälleenmyyjä suorittaa kaikki tärkeimmät ylläpitohuollot ja korjaukset. Käytä aina alkuperäisiä Belle Group varaosia, muiden osien käyttö saattaa päättää laitteen takuun. Sammuta moottori ennen mihinkään ylläpitohuoltoon ryhtymistä. Jos työsks kytkin on sammutus asennossa. Aseta maantiivistäjä aina tasaiselle maalle, jotta nestepintatason tarkistus tapahtuu oikein. Käytä vain suositeltuja öljyjä (katso tauluk- koa seuraavalla sivulla). Säännölliset tarkistukset Kun maantiivistäjä on uusi, niin moottoriöljy tulee vaihtaa sisäänajon jälkeen. (Katso tarkemmat ohjeet moottorin valmistajan ohjekirjasta).Hihnan kireys tulee tarkistaa 4 tunnin käytön jälkeen. Vetohihna Irrota hihnasuoja ja tarkista hihnan kireys painamalla yläpuolelta sormella hihnaa moottorin vetopyörän ja vaihdelaatikonhihnapyörän puolivälistä. Hihnan tulisi joustaa n. 10 - 15 mm. Jos hihna vaatii säätöä, niin löysää hihnankiristimen säätöruuvia ja liuta sitä oikealle. Kun kiristys on tehty, tarkista hihnan kireys uudelleen. Kun säätö on suoritettu kiristä säätöruuvi ja aseta hihnasuoja paikoilleen sa- malla varmistaen, että se on kunnolla paikoillaan ja varmasti kiristetty.100 Ylläpitohuolto Joka 8. 1. kuukausi / 150 250 500 tunti 50tuntia tuntia tuntia tuntia Moottorin öljy Tarkista taso 9 Vaihda 9 9 Ilmasuodatin Tarkista kunto / Puhdista 9 Vaihdelaatikon Vaihda 9 Vetohihna Kiristys 9 9 Uusi tarvittaessa / 12 kk välein Huolto ja ylläpito

1. Varmista, että laite on seisonta asennossa ja tasaisella alustalla.

2. Poista täyttötulppa ja täytä ohjauspumppu öljyllä, kunnes öljyn pinta on noussut

ylärajan merkkiin asti.

3. Liikuta ohjaustankoa hitaasti etuasentoon ja taka-asentoon, kunnes öljyn pinta laskee.

4. Lisää öljyä ylärajaan asti. Jatka pumppausliikettä ohjaustangolla kunnes alkaa tuntua vastusta ja ohjaustanko lukittuu peruutus asentoon.

5. Täytä uudestaan ohjauspumppu öljyllä ylärajan merkkiin asti.

6. Kiinnitä täyttötulppa ja kokeile laitetta.

Öljytyyppi Määrä Polttoaine Määrä Sytytystulppa Tulpan kärkiväli (Litraa) Tyyppi (Litraa) Tyyppi (mm) Honda GX160 S.A.E. 10W 30 0.6 Lyijytön 3.6 BM6ES tai 0.6 - 0.7 BPR6ES Robin EX17 S.A.E. 10W 30 1.1 Lyijytön 3.6 NGK BR-6HS Hatz 1B20-6 S.A.E. 10W 30 0.9 Diesel Katso N/A N/A (BS2869) ohjekirjaa Lombardini 15LD225 S.A.E. 10W 30 0.8 Diesel 2.5 N/A N/A (BS2869) Öljy/Polttoaine tyyppi ja määrä - sytytystulppa tyyppi Laite Öljytyyppi Honda Robin Hatz Lombardini Vaihdelaatikko S.A.E. 75W-90 0.6 Litraa 0.6 Litraa 0.6 Litraa 0.6 Litraa Hydraulijärjestelmä Shell Tellus 32 0.2 Litraa 0.2 Litraa 0.2 Litraa 0.2 Litraa Fuchs Renolin MR520 0.2 Litraa 0.2 Litraa 0.2 Litraa 0.2 Litraa Öljy tyyppi ja määrä101 Huolto ja ylläpito

Ohjauspumpun asennus 1. Puhdista runko sisäpuolelta paineilmalla huolellisesti. Tarkista o-renkaiden liukupintojen naarmut ja esiintyykö teräviä reunoja.

2. Paina hela runko-osaan.

3. Voitele huulitiiviste hydrauliikkaöljyllä ja aseta se akseliin (avoin puoli poispäin telineestä).

4. Voitele akseli hydrauliöljyllä ja liu’uta se runkoon, kunnes huulitiiviste on urassa, varmista, että hampaat ovat oikeassa asennossa. Kun huulitiiviste on urassa se saa aikaan eteenpäin liikkeen.

5. Voitele hammaspyörä (ilman O rengasta), aseta se runko-osaan. Tarkista akselin eteen - taakse liike. (Katso HUOMIO).

6 Ota hammaspyörä ulos ja asenna kaksi O-rengasta, varmista, että ne eivät ole vahingoittuneet. 7. Voitele hammaspyörä ja O rengas hydrauliöljyllä ja aseta se runko-osaa. Varmistu, että tanko on oikeassa asennossa se on helpointa todeta kun kahva on peruutusasennossa.

8. Asenna kiila ja säätörengas. Asentamisen helpottamiseksi voit työntää hammaspyörää toiselta puolelta.

9. Aseta täyttöpuolen kotelo ja aseta O renkaat pohjapintaa vasten. Käytä LOCTITE tiivisteainetta 518 .

10. Kiinnitä hydrauliikkaliitin ja aluslevy käyttäenLOCTITE 243.

11. Asenna kotelo ja 4 ruuvia aluslevyineen käyttäen LOCTITE 243.

12. Laita tulpparuuvi tiivisteineen paikoilleen ÄLÄ KIRISTÄ.

Peruutus liikkeen aikana ohjaustangot ovat samansuuntaisia rungon kanssa. VAARA Takuu

Uudella Belle Group “RPC” maantiivistäjällä on alkuperäiselle ostajalle vuoden takuu (12 kk ) ostopäivästä lukien. Belle Group takuu kattaa suunnittelu, valmistus, raaka-aineviat. Belle Group takuu ei kata seuraavaa: 1. Vaurioita, joka on aiheutunut väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käyttöohjeiden tai huolto-ohjeiden virheellisen tulkinnan seurauksena.

2. Muun henkilön kuin Belle Group tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.

3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Belle Groupille tai Belle Groupilta tai sen valtuuttamalta maahantuojalta tai maahantuojalle. 4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai työkuluja. Takuu ei kata seuraavia osia:

• Moottorin ilmansuodatin
