BELLE RPC 4560 - Vibrationsplatta Lescha - Gratis bruksanvisning och manual

Produkttyp	Vibrationsplatta reversibel
Märke	Lescha / BELLE
Modell	RPC 4560
Bensinmotor (Honda GX270)	9 hk (6,7 kW) vid 3600 varv/min
Dieselmotor (Hatz 1B30)	6,3 hk (4,7 kW) vid 3000 varv/min
Vikt (bensinversion)	275 kg
Vikt (dieselversion)	291 kg
Vikt (diesel elstart)	303 kg
Mått (L × B × H)	1275 × 450 × 600 mm (ungefär)
Centrifugalkraft	45 kN
Vibrationsfrekvens	70 Hz
Max framkörningshastighet	>24 m/min
Ljudnivå	108 dB(A)
Bensintankens kapacitet	3,6 L
Motoroljekapacitet (bensin)	0,6 L
Motoroljekapacitet (diesel)	0,9 L
Växellådsoljekapacitet	0,6 L (SAE 75W-90)
Hydraulkretsens kapacitet	0,2 L (Shell Tellus 32 eller Fuchs Renolin MR520)
Tändstiftstyp (bensin)	BM6ES eller BPR6ES, avstånd 0,6-0,7 mm
Bränsle	Blyfri bensin eller diesel (beroende på version)
Huvudfunktioner	Packning av jord, reversibel fram/back, centrifugalkoppling
Säkerhet	Nödstopp, skyddskåpa för rem, automatisk återgång till framåt om släppt
Rutinunderhåll	Motoroljebyte var 50:e timme, remkontroll var 8:e timme, rengöring av luftfilter
Garanti	12 månader för material- eller tillverkningsfel

Vanliga frågor - BELLE RPC 4560 Lescha

Hur startar jag vibrationsplattan BELLE RPC 4560?

För Honda bensinmotor: öppna bensinkranen, använd choken om motorn är kall, vrid nyckeln till I, dra sedan startlinan. För Hatz dieselmotor: öppna bränsletillförseln, ställ in hastigheten, dra sedan startlinan. För elstart: sätt i nyckeln, vrid till läge II, släpp när motorn går.

Vad är bränsletankens kapacitet?

Bensintanken har en kapacitet på 3,6 liter. Använd blyfri bensin.

Hur stänger jag av vibrationsplattan på ett säkert sätt?

Ställ manöverhandtaget i stoppläge. För bensinmotor, vrid nyckeln till O. För dieselmotor, tryck på den röda stoppknappen tills motorn stannar. Stäng sedan av bränsletillförseln.

Vilken typ av olja ska jag använda till motorn och växellådan?

För bensinmotor: SAE 10W30 (0,6 L). För dieselmotor: SAE 10W30 (0,9 L). Växellåda: SAE 75W-90 (0,6 L). Hydraulkrets: Shell Tellus 32 eller Fuchs Renolin MR520 (0,2 L).

Vilka säkerhetsåtgärder ska jag vidta vid användning?

Använd alltid skyddsutrustning: skyddsglasögon, handskar, hörselskydd, dammmask och stålhättade skor. Arbeta aldrig i ett slutet utrymme på grund av giftiga avgaser. Använd en säkerhetslina runt arbetsområdet. Lämna inte motorn igång utan uppsikt.

Hur kontrollerar och justerar jag remspänningen?

Ta bort skyddskåpan. Tryck mitt på remmen mellan de två remskivorna; den ska fjädra 10 till 15 mm. För att justera, lossa skruvarna på spännanordningen, skjut den åt höger, dra sedan åt. Kontrollera spänningen igen.

Vad gör jag om motorn inte startar?

Kontrollera först bränslenivån och öppna bensinkranen. Om motorn är kall, använd choken. Rengör tändstiften om de är sotiga. För en Hatz-motor, flytta hastighetsreglaget till stoppläge och dra startlinan 5 gånger innan du upprepar proceduren. Om inget fungerar, kontakta din återförsäljare.

Hur går jag tillväga för att tömma hydraulsystemet?

Placera maskinen plant. Ta bort påfyllningslocket och fyll pumpens huvud till maxnivån. Pumpa långsamt handtaget i backläge tills nivån sjunker, upprepa. Fortsätt tills du känner motstånd och handtaget låser sig i backläge. Fyll igen till maxnivån och skruva på locket.

Hur lyfter jag vibrationsplattan på ett säkert sätt?

Använd en lyftanordning som är anpassad till vikten (275 till 303 kg beroende på version). Fäst kedjor eller remmar endast i lyftöglan ovanför plattan. Lyft aldrig maskinen ensam.

Var hittar jag reservdelar till BELLE RPC 4560?

Använd endast originaldelar från BELLE. Kontakta din auktoriserade Altrad Belle-återförsäljare eller besök den officiella webbplatsen. Vanliga delar inkluderar rem, luftfilter, tändstift, koppling och hydraultätningar.

BRUKSANVISNING BELLE RPC 4560 Lescha

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att om den produkt som beskrivs i detta intyg är köpt från en auktoriserad Belle-återförsäljare inom EEG, överensstämmer med följande EEG-direktiv: 2006/42/CE (Detta direktiv ersätter direktiv 98/37/EG), Elektromagnetisk kompatibilitet 2004/108/CE (ändrat genom direktiv 89/336/EEG, 92/31/EEG och 93/68 EEG). Avfall från elektriska och elektroniska produkter (WEEE) 2002/96/CE, lågspänningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Buller följa direktiv 2000/14/EG bilaga VI och 2005/88/EG till maskiner enligt artikel 12 anmälda organet är AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Storbritannien. Buller Tekniska filer innehas av Ray Neilson på Belle Group Huvudkontor adress som anges ovan.

Vi, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, herved bekrefte at hvis produktet er beskrevet i dette sertifikatet er kjøpt fra en autorisert Belle Group forhandler innenfor E∅S, følger det med til folgende EEC direktiver: 2006/42/CE (Dette direktivet erstatter direktiv 98/37/EF), Det elektromagnetisk kompatabiltets-direktivet 2004/108/CE (endret ved 89/336/EEC, 92/31/EEC og 93/68 EEC). Avfallet Elektrisk og Elektronisk Utstyr (WEEE) 2002/96/CE, Lavspenningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Sikkerhet av maskiner og tilhørende harmoniserte standarder, der dette er aktuelt. Lydeffekt samsvar med direktiv 2000/14/EC vedlegg VI og 2005/88/EG, for maskiner i henhold til artikkel 12 i meldte organ er AV Technology Limited, AVTECH House, Birhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB.

Plats av Förklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum av Förklaring - 2003

Hur man använder denna bruksanvisning

Denna bruksanvisning är till för att hjälpa Dig att använda och underhålla markvibratorn på ett säkert sätt.

Bruksanvisningen är avsedd för återförsäljare och operatörer av markvibratorn.

Inledning

Avsnittet "Beskrivning av maskinen" hjälper Dig att sätta Dig in i maskinens utrustning och reglage.

Avsnittet "Miljö" ger instruktioner om hur kasserade apparater återvinns på ett miljövänligt sätt.

Avsnitten "Allmän säkerhet" och "Hälsa och säkerhet" beskriver hur maskinen används för att garantera Din och allmänhetens säkerhet.

Avsnittet "Start och Stopp" hjälper Dig med att starta och stoppa maskinen.

Tipsen och anvisningarna i "Felsökning" hjälper Dig om Du har problem med Din maskin.

Avsnittet "Service och underhåll" finns för att Hjälpa Dig med det vanliga underhållet och servicen av Din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsförfarandet.

Avsnittet "Försäkran om överensstämmelse" visar vilka standarder maskinen konstruerats efter.

Förklaringar gällande påpekanden.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt:

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

Operatören kan utsättas för livsfara.

Varning

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet.

Om Du har NÅGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER

KONTAKTA Altrad Belle. ([phone])

Innehåll

Hur man använder denna bruksanvisning 69

Varning 69

Maskinbeskrivning 70

Tekniska data 70

Miljö 70

Allmän säkerhet 70

Hälsa och säkerhet 71

Kontroller innan start 71

Anledningar till att packa 71

Start och Stopp 72

Driftinstruktioner 73

Felsökningsguide 73

Service & Underhåll 74 - 75

Garanti 75

Försäkran om överensstämmelse 3

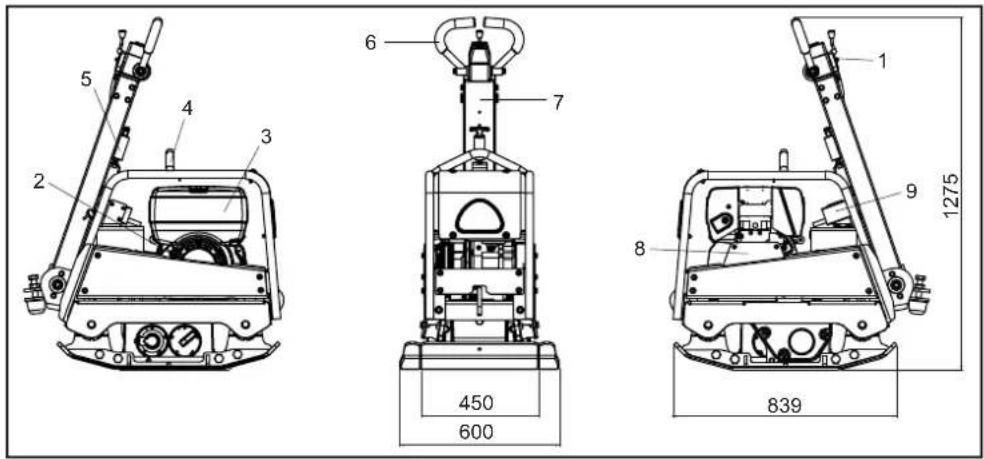

1275 839 450 600 1 9 8 7 6 5 4 3 2

1. Gasreglage.
2. Dragstartshandtag.
3. Bränsletank.
4. Lyftpunkt.
5. Spärrhandtag.
6. Framåt / Bakåt Manöverhandtag.
7. Huvudhandtag.
8. Remskydd.
9. Nyckel Börja

S

Tekniska Data

Modell 45/60
Motor - Honda GX270 Petrol (Hp)	9
Motor - Hatz 1B30 Diesel (Hp)	6.3
Vikt - Honda GX270 Petrol (Kg)	275
Vikt - Hatz 1B30 Diesel (Kg)	291
Vikt - Hatz 1B30 E/S Diesel (Kg)	303
Motor Varvtal - Honda 3600
Motor Varvtal - Hatz	3000
Centrifugalkraft (kN)	45
Frekvens (Hz)	70
Maximal körhastighet (m/min)	>24
Ljudeffekt (dB(A))	108

* Minimum nivå till En500 Part 4

S

Miljö

Säkert bortskaffande.

Instruktioner för miljöskydd.

Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning.

Komponent Material
Handtag Stål
Frontkåpa HDPE
Huvudram Stål
Bottenplatta Stål
Handtag Polyuretanskum
Motor Aluminium
Flexibla monteringar Stål och gummi
Diverse delar Stål & Aluminium

s

Anledningar till att packa

Jord, som har spritts ut eller nyfyllts, basskikt och matjord, får samtliga mindre hålrum eller luftfickor vilka, om de inte packas, kommer att leda till ett eller flera uppkommande problem.

1. Allteftersom trafik går över en opackad yta komprimeras materialet. Detta leder till att ytan sätter sig allteftersom materialet fyller ut hålrum.
2. En liknande situation uppkommer med statisk belastning på opackad mark. Belastningen (t.ex. en byggnad) sjunker.
3. Material med håligheter är mer mottagliga för genomsippring av vatten, vilket leder till erosion. Vattenintrång kan även orsaka att jord expanderar vid temperaturer under noll och drar ihop sig under torra perioder. Expansion och ihopdragning är de största orsakerna till att husgrunder skadas och leder normalt till att strukturen behöver förstärkas.

Packning ökar materialens densitet och därigenom ökar dess belastningsförmåga. Reducerar lufthåligheter och därigenom reduceras risken för sättningar, expansion och ihopdragning på grund av inträngande vatten.

Allmän Säkerhet

För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, var vänlig och läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är operatörens ansvar att säkerställa att han/hon till fullo förstår hur denna utrustning används på ett säkert sätt. Om du är osäker gällande säkerheten och korrekt användning av Din "RPC", konsultera Din arbetsledare eller Altrad Belle.

SE UPP

Felaktigt underhåll kan vara riskfyllt. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

• Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning.
• Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avständ.
• Personlig SkyddsUtrustning (PSU) måste alltid bäras av operatören när denna utrustning används (se Hälsa & Säkerhet).
• Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.
• Stäng alltid AV motorn innan transport, förflyttning inom arbetsplatsen eller vid underhåll och reparationer.
  • Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.
• Avlägsna eller mixtra aldrig med några monterade skydd, de finns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG MASKINEN innan skyddet har ersatts eller reparerats.
• Använd inte maskinen när Du är sjuk, är trött, eller om Du är påverkad av alkohol eller droger.

Bränslesäkerhet.

SE UPP

Bränsle är lättantändligt. Det kan orsaka personskador och egendomsskador. Stäng av motorn, släck all öppen eld och rök inte vid påfyllning av bränsletanken. Torka alltid upp bränslespill.

• Innan påfyllning, stäng av motorn och låt den svalna.
• Vid påfyllning, RÖK INTE eller tillåt öppen eld inom området.
• Utspillt bränsle måste omedelbart tas om hand med användning av sand. Om Du spiller bränsle på kläderna, byt dem.
• Förvara bränsle i därför avsedda behållare borta från värme- och antändningskällor.

Hälsa & Säkerhet

Vibration

En viss vibration från maskinen överförs genom handtaget till operatörens händer. Altrad Belle RPC utbud har speciellt designats för att minska vibrationsnivåerna för händer/armar. Hänvisning till specifikationer & tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid.

PSU (Personlig SkyddsUtrustning)

Lämplig PSU måste bäras när denna utrustning används dvs skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta. Bär kläder som är lämpliga för det arbete Du utför. Bind bak långt här och tag av smycken vilka annars kan fastna i maskinens rörliga delar. Skydda alltid huden från kontakt med betong.

Damm

Packningsprocessen kan tidvis åstadkomma damm, vilket kan vara skadligt för Din hälsa. Använd alltid en mask som är avpassad för den typ av damm som uppkommer.

Bränsle

Svälj inte bränsle eller andas in bränsleångor och undvik hudkontakt. Tvätta omedelbart bort bränslestänk. Om Du får bränsle i ögonen, skölj med mycket vatten och sök läkarvård så fort som möjligt.

Avgaser

WARNING

Avgaserna som produceras av denna utrustning är mycket giftiga och kan vara dödliga!

Använd inte maskinen inomhus eller i ett slutet utrymme, säkerställ att arbetsområdet är tillräckligt ventilerat.

Kontroller innan Start

Följande besiktning innan start måste utföras innan varje arbetes påbörjan eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se efter i serviceavsnittet för detaljerade anvisningar. Om några felaktigheter upptäcks, får inte maskinen användas innan felet korrigerats.

1. Besiktiga maskinen noggrant för tecken på skador. Kontrollera att komponenterna finns på plats och är säkra. Var särskilt uppmärksam på remskyddet.
2. Kontrollera oljenivån för motorn och hydrauliken och fyll på om nödvändigt.
3. Kontrollera bränslenivån i motorn och fyll på om nödvändigt.
4. Kontrollera för bränsle-, olje- och hydrauloljeläckage.

Start och Stopp

Honda Bensinmotor

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF kran helt till höger.
2. Vid start av kall motor, ställ choken i läge ON genom att dra chokereglaget helt till vänster. Vid start av varm motor behövs oftast inte choken, emellertid, om motorn har svalnat till en del, kan choken delvis vara nödvändig.
3. Vrid motorns ON / OFF brytare medurs till läget "I"
4. Ställ gasen i tomgångsläget genom att flytta gasreglaget helt till höger. Starta inte motorn på full gas eftersom maskinen kommer att vibrera så snart motorn startats.
5. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra. Dra i starchandtaget till motstånd känns, låt sedan starten gå tillbaka.
6. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt.
7. Upprepa tills motorn tänder.
8. Efter att motorn startat, ställ chokereglaget gradvis mot OFF-läget genom att flytta det t
9. Om motorn inte startar efter ett flertal försök, följ felsökningsguiden.

10. Stäng bensinkranen.

11. För att stoppa motorn, ställ gasen i tomgångsläge och vrid motorns ON / OFF brytare moturs till läge "0".

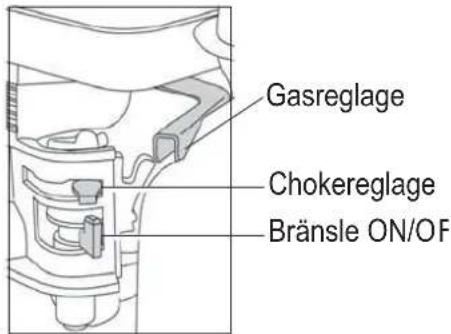

Gasreglage Chokereglage Bränsle ON/OF

Hatz Dieselmotor

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF kran helt till höger.
2. Ställ motorns varvtalsregleringsspak för start.
3. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra handen. Dra i starchandtaget till motständ känns, låt sedan starten återgå.
4. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt med bägge händerna.
5. Upprepa denna procedur tills motorn tänder.
6. Om motorn inte startar efter ett flertal försök. Följ felsökningsguiden.
7. För att stänga av motorn, ställ in gasen i tomgångsläget, tryck och håll sedan den röda stoppknappen inne tills motorn stannar.

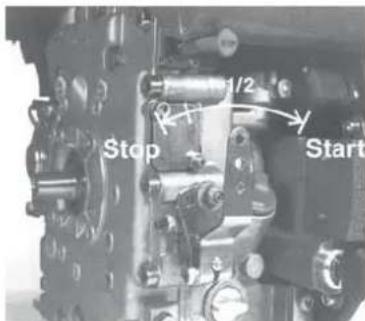

Stop 1/2 Start

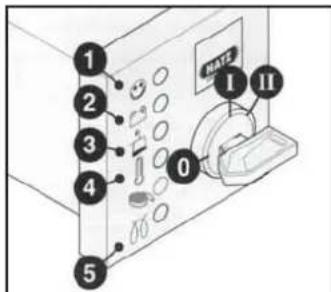

Hatz diesel motor med elstart

1. Med kompressions indikatorn I position '0' sätt I nyckeln och vrid till position 'I'
2. Vrid start nyckeln till position 'II'.
3. När motorn startar, vrid nyckeln tillbaka till position 'I' och se till att den stannar I denna position.
4. Om nagat verkar fel, stanna motorn omedelbart och atgärda felet (see felsöknings schemat)
5. Motortemperaturen läge '4' tänds om temperaturen pa cylinderhuvudet är för högt. Stanna motorn och sök anledningen till problemet.

Insistera inte pa elstarten genom att vrida nickel I läge om motorn redan är I arbete. Motorn kan pa sa sätt förstöras. Stana ej motorn genom att trycka pa decompressions knappen. Under arbetsavbrott eller efter arbetets slut, förvara startnyckeln pa säker plats och ej I närheten av personer utan behörighet

1. Vrid alltid startnyckeln tillbaka till position '0' innan motorn omstartas. Lasläge förhindrar att elstarten inte faller I läge när motorn är igang.
2. Tryck hastigheteskontrollspaken till läge '1', tillbaka till stopposition
3. Pa motorer med lägre motor varv, tryck spaken '2' til stopposition. Hall kvar tills dess att motorn stannat.
4. Släpp stopp spaken '2 när motorn stannat och försäkra dig o matt den atergar till normalposition. (Oljetryckmätare lampan gar igang)
5. Vrid nyckeln till läge '0' och ta ut den. Kontrollampan skall da slockna.

Driftinstruktioner

- Ta maskinen dit där den ska användas.

Där det är nödvändigt att lyfta utrustningen för att placera maskinen, kontrollera att lyftanordningen har en WLL

(arbetsbelastningsgräns) som är avpassad för maskinens vikt (se avsnittet Tekniska data eller maskinskylten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå maskinen.

- Efter att ha utfört kontrollerna listade i avsnittet "innan start" kan Du starta motorn.

Altrad Belle's "RPC" utbud av markvibratorer är utrustade med centrifugalkoppling, detta möjliggör för motorn att köras på tomgång utan att växellådan drivs.

Allt eftersom hastigheten ökar griper kopplingen in och motorn kommer att driva växellådan. För en riktig funktion skall motorns varvtal vara ställt på max.

Sätt gasreglaget på max. och använd manöverhandtaget för att rikta och styra eller vrida maskinen.

Manöverhandtaget är konstruerat så att om det används i läget för att backa och operatören av någon anledning släpper det, flyttas handtaget automatiskt till framåtläget.

Detta är en viktig säkerhetsegenskap som maskinen har.

Under normal operation ska Du inte behöva skjuta maskinen utan låta den förfytta sig i sin egen takt.

Förflyttningshastigheten bestäms av förhållandet för den yta som ska packas.

Var uppmärksam vid arbete med maskinen gåendes bakåt. Säkerställ att det inte förekommer några hinder eller risk för att snubbla vid arbete med maskinen gåendes bakåt.

Om ytan som ska packas sluttar måste största försiktighet iakttagas vid manövreringen.

Om nödvändigt, använd ett lämpligt rep fäst till maskinen vid en låg punkt på chassit för att ta upp en del av maskinens vikt. Arbeta uppåt och nedåt på sluttningar, inte tvärs över.

- Kör med maskinen i ett ordnat mönster tills önskad packning uppnås.

När det är ett antal olika lager som ska packas ovanpå varandra, packa varje lager för sig.

- För att stoppa packningsvibrationen, ställ gasen i tomgångsläge. För att stanna motorn hänvisas till relevant start / stopp procedur.

Felsökningsguide

Problem	Orsak Åtgård
Motorn startar inte. Inget bränsle. Öppna		bränslekranen.Fyll bränsletanken.
Motorn startar fortfarande inte.	Större fel.	Kontakta återförsäljare eller Altrad Belle.
Enheten rör sig inte.	Motorvarvet för långsamt.	Ställ motorns varvtalsregleringsspak i läget hög.
	Drivremspänning lös.	Justera remspänningen
	Luftfiltret igensatt.	Rengör eller byt ut luftfilter.
	Sliten eller skadad koppling.	Reparera eller byt ut om nödvändigt.
	Drivningsfel.	Kontakta återförsäljare eller Altrad Belle.
	Växellådan krånglar.	Kontakta återförsäljare eller Altrad Belle.
Hastigheten framåt för långsam.	För mycket olja i hydraulikhuvudet.	Sänk oljans nivå.
	Fel inställning av styrsystem. Kontakta	återförsäljare eller Altrad Belle.
Hastigheten bakåt för långsam.	För lite olja i hydraulikhuvudet.	Fyll på och lufta systemet.
	Luft i styrsystemet.	Lufta styrsystemet.
	Fel inställning av styrsystem. Kontakta	återförsäljare eller Altrad Belle.
Förlust av hydraulojia.	Anslutningarna läcker.	Täta om anslutningarna.
	Defekt hydraulslang.	Byt slang.
	Kolvtätning i växellåda defekt.	Kontakta återförsäljare eller Altrad Belle.
Maskinen arbetar oregelbundet.	Stötdämparna skadade.	Byt ut alla fyra dämparna.

Altrad Belle's "RPC" utbud av reversibla markvibratorer är designade för att ge många års problemfri funktion. Emellertid är det viktigt att det enkla regelbundna underhället som finns listat i detta avsnitt utförs. Vi rekommenderar att en av Altrad Belle godkänd återförsäljare utför allt större underhåll och större reparationer. Använd alltid original Altrad Belle utbytesdelar, användning av "piratdelar" kan komma att upphäva Din garanti.

Innan något underhåll utförs på maskinen, stäng av motorn. Vid arbete med en dieselmotor, säkerställ att stoppknappen är i avstängt läge.

Placera alltid maskinen på ett jämnt underlag för att garanterat kunna avläsa korrekta vätskenivåer. Använd endast rekommenderade oljor (se tabell på följande sida).

Inkörningsperiod

Efter att maskinen som ny har använts och inkörningsperioden är över, måste motoroljan bytas (se efter i motorns bruksanvisning för alla detaljer). Remspänningen skall kontrolleras efter 4 timmars användning.

Drivrem

Avlägsna remskyddet och kontrollera därefter remmens spänning genom att trycka lätt med fingret på remmens översida, i mitten mellan motorns drivning och växellådans remskiva. Remmen skall ge efter ungefär 10 till 15mm. Om remspänningen behöver justeras, lossa ställskruven på remspänningsanordningen och glid den åt höger. Efter inställning, återdra ställskruven och kontrollera remspänningen ytterliggare en gång. Slutligen, sätt tillbaka remskyddet och se till att det är korrekt och säkert monterat.

Rutinmässigt underhåll Var 8e Första månaden 150 250h 500h			Timme		/
Motorolja	Kontrollera nivå	√
	Byt		√		√
Luftfilter	Kontrollera tillstånd/Rengör		√
	Byt om nödvändigt / Var 12:e månad
Växellådsolja	Byt					√
Drivrem	Spänning		√		√

Olje/Bränsle Typ & Mängd – Tändstift Typ

	Oljetyp	Mängd (Liter)	Bränsletyp	Rymd (Liter)	Tändstift typ	Elektrod Avständ (mm)
Bensin Motor Honda GX270	S.A.E. 10W 30	0.6	Blyfri	3.6	BM6ES o BPR6ES	0.6 - 0.7
Diesel Motor Hatz 1B30	S.A.E. 10W 30	0.9	Diesel (BS2869)	Hänvisning till Manual	NA	NA

Oljetyp & Mängd

Komponent	Oljetyp	Honda GX270	Hatz 1B30
Växellåda	S.A.E. 75W-90	0.6 Liter	0.6 Liter
Hydraulikmanövrering	Shell Tellus 32	0.2 Liter	0.2 Liter
	Fuchs Renolin MR520	0.2 Liter	0.2 Liter

SE UPP

UNDER TIDEN MASKINEN KÖRS VID DENNA PROCEDUR, ÄR DET TILLRÅDLIGT ATT STÄLLA MASKINEN PÅ EN GUMMIMATTA ELLER MOTSVARANDE FÖR ATT ABSORBERA EN DEL AV VIBRATIONEN.

Luftning av hydraulsystemet

1. Maskinen skall vara I pa stabil grund
2. Ta bort toppskruven och fyll pump containern med olja. Stoppa när max pa indikatorn är nadd, vilket är niva
3. Pumpa langsamt kontrollhandtaget fram och tillbaka till dess att oljenivan sjunker
4. Fyll I mer olja för att kompensera den niva som sjunkit undan och till max niva i gen. Fortsätt att pumpa till dess att du finner motstand och tills dess att handtaget stannar I bakat gaende rikting
5. Fyll igen kontainern med olja till max niva
6. Skruva pa topskruven igen och testa maskinen

Service & Underhåll

Montering av manöverpumpen

1. Rengör husets insida noggrant med tryckluft. Kontrollera för repor i O-ringarnas banor och att inga skarpa kanter finns.
2. Pressa in bussningen i huset.
3. Smörj tätningsringen med hydraulolja och låt den glida på kuggstången (öppna sidan från kuggstången).
4. Smörj kuggstången med hydraulolja och låt den glida in i huset tills tätningsringen är i spåret, se till att kuggarna är rätt position. När tätningsringen är i spåret motsvarar detta rörelse framåt

SE UPP

Vid reverserande rörelse löper manöverhandtaget parallellt med huset i operatörens riktning.

1. Efter att kuggdrevet (utan O-ringar) smorts, sätt in det i huset och kuggstången. Kontrollera kuggstångens rörelse framåt och bakåt. (Se SE UPP).
2. Ta ut kuggdrevet och passa in de två O-ringarna, säkerställ att de inte är skadade.
3. Smörj kuggdrevet och O-ringar med hydraulolja och sätt försiktigt in dem i huset. Säkerställ att kuggstången är i rätt position och detta görs enklast vid bakåtrörelse.
4. Montera justerbrickan och låsringen. Det kan bli nödvändigt att trycka kuggdrevet från motsatt sida för att kunna montera dem.
5. Placera huset på fyllningssidan och montera O-ringarna mot bottenytan. LOCTITE seal 518 rekommenderas.
6. Montera hydraulanslutningen och Dowty-brickan med användning av LOCTITE 243.
7. Montera fästet och fixera med 4 skruvar och brickor med användning av LOCTITE 243.
8. Fäst pluggskruven och brickan löst DRA INTE ÅT.

Garanti

Denna nya Altrad Belle "RPC" markvibrator garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet. Altrad Belle garantin omfattar brister i design, material och tillverkningsfel.

Följande täcks inte av Altrad Belle garantin:

1. Skador orsakade av vanskötsel, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av åsidosättande att följa monterings-, bruks-, användar- eller underhållsinstruktioner.
2. Ändringar, ombyggnader eller reparationer utförda av annan än Altrad Belle eller dess godkända ombud.
3. Transport- eller fraktkostnader till och från Altrad Belle eller dess godkända ombud, för reparation eller utvärdering av garantianspråk på någon maskin.
4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin.

• Drivremmar
• Luftfilter
  • Tändstift

Altrad Belle och/eller dess godkända ombud, arbetsledare, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska först och främst ställas till Altrad Belle, antingen per telefon, per fax, per E-post eller skriftligen.

För garantianspråk:
