NAUDOJIMO INSTRUKCIJA BELLE PCEL 320X Lescha

Operatoriaus gyvybei gresia pavojus. ĮSPĖJIMAS Įspėjimas ĮSIDĖMĖKITE visas saugaus įrenginio valdymo taisykles ir nepamirškite, ką privalote daryti, kad užtikrintumėte saugų remontą. (Gerai įsidėmėkite: prieš įjungdami įrenginį, pasitikrinkite, ar žinote, kaip reikia jį išjungti, jei kiltų problemų.) VISUOMET naudokite tinkamas asmenines apsaugos priemones. JEI TURITE KLAUSIMŲ dėl šio produkto saugaus naudojimo ar remonto, KREIPKITĖS Į SAVO KONSULTANTĄ ARBA SUSISIEKITE SU „BELLE” GRUPE.

Produktas gali būti pavojingas. Neteisingai atlikdami veiksmus, galite sugadinti įrenginį arba patys susižaloti. ATSARGIAI Turinys „Belle” grupė pasilieka sau teisę keisti mašinos specifikacijas be išankstinio įspėjimo ar įsipareigojimų.

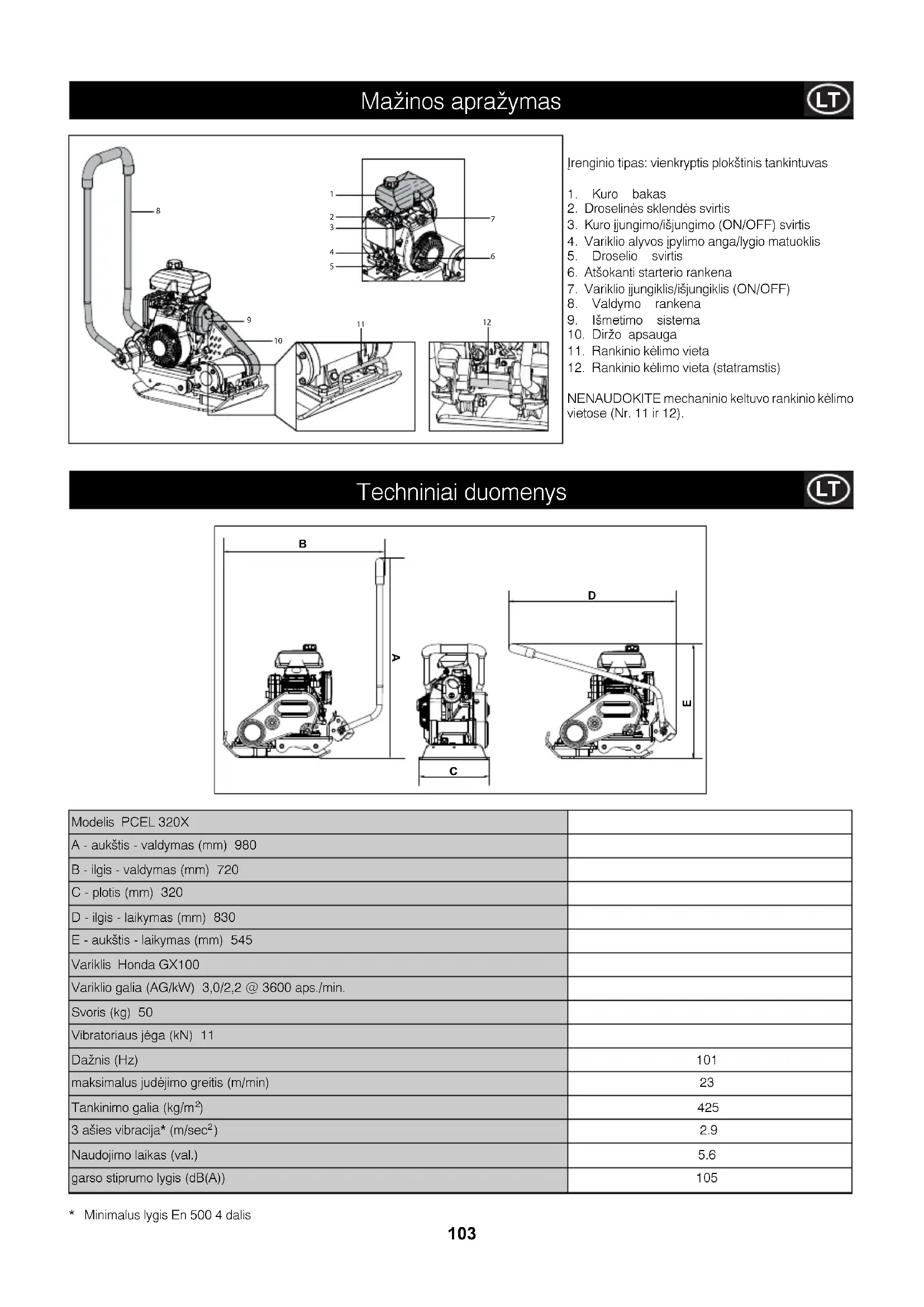

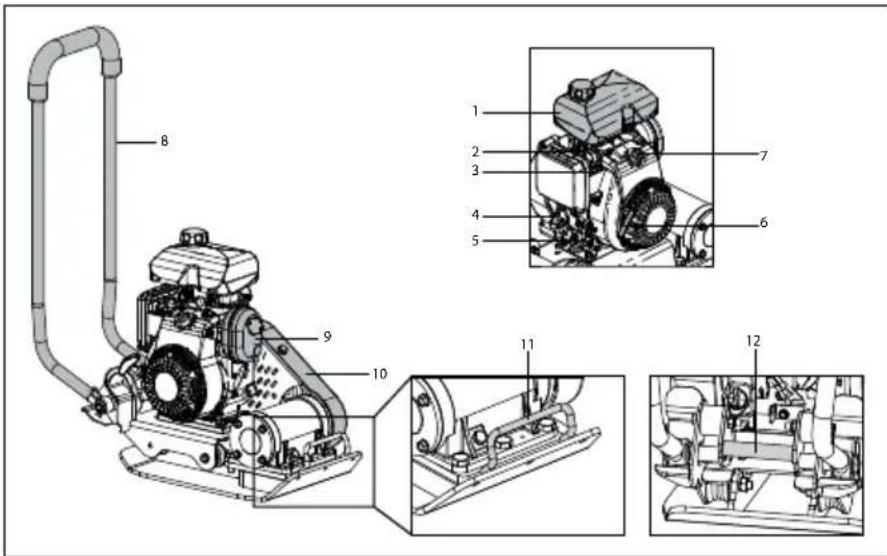

2. Droselinės sklendės svirtis

3. Kuro įjungimo/išjungimo (ON/OFF) svirtis

4. Variklio alyvos įpylimo anga/lygio matuoklis

11. Rankinio kėlimo vieta

12. Rankinio kėlimo vieta (statramstis)

NENAUDOKITE mechaninio keltuvo rankinio kėlimo vietose (Nr. 11 ir 12). Techniniai duomenys

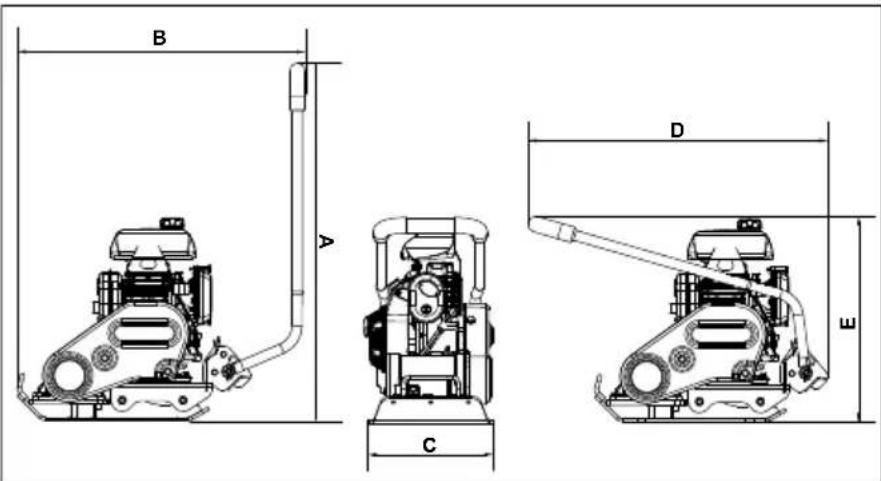

• Minimalus lygis En 500 4 dalis Modelis PCEL 320X A - aukštis - valdymas (mm) 980 B - ilgis - valdymas (mm) 720 C - plotis (mm) 320 D - ilgis - laikymas (mm) 830 E - aukštis - laikymas (mm) 545 Variklis Honda GX100 Variklio galia (AG/kW) 3,0/2,2 @ 3600 aps./min. Svoris (kg) 50 Vibratoriaus jėga (kN) 11 Dažnis (Hz) 101 maksimalus judėjimo greitis (m/min) 23 Tankinimo galia (kg/m

A104 Aplinkosauga Saugus perdirbimas. Instrukcijos dėl aplinkosaugos. Mašinoje yra vertingų medžiagų. Nereikalingą įrenginį ir jo priedus nuvežkite į atitinkamas atliekų perdirbimo tarnybas.

Komponentas Medžiaga Operatoriaus rankena plienas Rankena guma Bazinė plokštė plienas Ekscentriniai svarsčiai plienas Benzininio variklio korpusas aliuminis Benzininio variklio gaubtas sintetinė medžiaga Įvairios dalys plienas ir aliuminis Tankinimo Svarba

Pažeistas gruntas arba nauja perdanga ir asfalto danga yra porėti arba juose yra oro ertmių, kurių nesutankinus, ateityje gali kilti problemų. 1. Mašinos, judėdamos per nesutankintą dangą, ją įspaudžia. Tai sąlygoja dangos nusėdimą, nes spaudžiama medžiaga užpildo ertmes. 2. Panašiai atsitinka ir tuomet, kai nesutankintas paviršius yra veikiamas statinės apkrovos. Apkrova (pvz., pastatas) gali įdubti.

3. Medžiagos su ertmėmis yra labiau pažeidžiamos vandens protėkio, o tai sukelia eroziją.

Be to, dėl patekusio vandens danga gali esant šaltam orui išsiplėsti, o šiltuoju periodu – susitraukti. Dangos susitraukimas ir išsiplėtimas yra pagrindinės priežastys, dėl kurių atsiranda pastatų pamatų defektai. Tai reikalauja papildomo pamatų tvirtinimo. Tankinimas ne tik padidina med˛iagos tankumą, bet ir sutvirtina ją, todėl ji gali išlaikyti didesnę apkrovą. Sumažindami oro ertmes, sumažinate ir nusėdimo riziką bei apsaugote dangą nuo pratekančio vandens poveikio – susitraukimo ir išsiplėtimo Tankinimo specifikacijos Anksčiau buvo taikomi įvairūs metodai konkrečios dangos tankinimo specifikacijoms nustatyti. Buvo atsižvelgiama į tokius veiksnius kaip medžiagos savybės, sluoksnio storis, slėgis, vibracija bei judesių skaičius. Geriau išsiaiškinus tankinimo darbų specifiką, pateiktos naujos tankinimo specifikacijos. Šiuolaikinės specifikacijos yra Jungtinės Karalystės NRSWA (naujo kelių ir gatvių tvarkymo darbų įstatymo) dalis. Civiliniai inžinieriai dabar šias specifikacijas taiko siekdami užtikrinti geresnius tankinimo rezultatus visose darbo vietose. NRSWA (HAUC specifikacijos) Specifikacijas parengė HAUC (Greitkelių valdymo įstaigų bei komunalinių įmonių komitetas). Naujajame 1991 m. išleistame kelių ir gatvių tvarkymo darbų įstatyme nustatytas naujas JK kelių remonto ir rekonstravimo standartas. Jis apima med˛iagas, metodus, įrangą bei saugumo priemones taisant kelius ir pėsčiųjų takus. Šiuo įstatymu siekiama užtikrinti, kad kelių remontas ir jų rekonstrukciniai darbai atitiktų aukštą standartą ir kad pasiekti rezultatai būtų ilgalaikiai. Tai padėtų sumažinti brangiai kainuojančių taisymo darbų apimtį bei išvengti eismo kamščių. Nustatytos dvi plokštinių tankintuvų kategorijos.

1) nuo 1400 iki 1800 kg/m

Šie duomenys susiję su įrenginio statiniu slėgiu. LT105 Bendros saugumo priemonės

Taikymas Taikymo sritys/medžiagos skirstomos į tris kategorijas:1. Sukibusios medžiagos (ma˛iau nei 20% granuliuotumo), pvz., molis, dumblas ir kietas gruntas.

2. Granuliuotos medžagos (daugiau nei 20% granuliuotumo), pvz., tvirtas granuliuotas paviršius, smėlis ir purus gruntas.

3. Bituminės medžiagos, pvz., asfaltas (gudronuota skaldos danga), šaltas asfaltbetonis (bituminės emulsijos produktai).

Lantelėje nurodytos HAUC specifikacijos – sluoksnio gylis bei Dual Force plokščių judesių skaičius. Naudojant standartinius įrenginius, nėra garantijos, jog bus pasiektas optimalus tankinimo rezultatas. Tačiau sumažinus sluoksnio gylį ir padidinus judesių skaičių galima pasiekti geresnių rezultatų. Efektyvų tankinimo rezultatą lemia sukibusių ir granuliuotų medžiagų drėgmės kiekis. Jei granuliuota medžiaga yra per sausa, ji suksis aplink plokštę ir paviršiaus sutankinti nepavyks. Esant per dideliam drėgmės kiekiui, medžiaga po tankinimo gali išsausėti, o tai gali sąlygoti nuodžiūvį.

• Paprastai statoma į ma˛iausiai 100 mm sluoksnį, todėl HAUC šiuo atveju reikšmių nenustatė. ** Dėl sukibusių medžiagų pobūdžio dirbti su plokštiniu tankintuvu yra sunku. Todėl optimalus tankinimo rezultatas negali būti užtikrintas ir dirbti tokiomis sąlygomis HAUC nerekomenduoja. 1400 -1800 kg/m2 REIKIAMAS TANKINIMO JUDESIŲ SKAIČIUS PAGAL TANKINAMO SLUOKSNIO STORĮ 40MM 60MM 80MM 100MM 150MM 200MM Sukibusios medžiagos** -* -* -* Neleistina Neleistina Neleistina Granuliuotos medžiagos -* -* -* 5 Neleistina Neleistina Bituminės medžiagos 6 Neleistina Neleistina Neleistina Neleistina -
• Norėdami pripilti kuro, išjunkite variklį ir leiskite jam atvėsti.• Pilant kurą, NEGALIMA šalia rūkyti arba naudoti atvirą liepsną.• Išsiliejęs kuras nedelsiant turi būti užpiltas smėliu. Jei kuro patenka ant jūsų rūbų, būtina juos visus pakeisti.
• Kurą laikykite tinkamame ir specialiai šiam tikslui skirtame konteineryje, atokiai nuo karštų ir užsidegančių šaltinių. Savo pačių bei aplinkinių saugumo sumetimais prašome įdėmiai perskaityti ir įsidėmėti visą pateiktą informaciją apie saugumą. Operatorius yra atsakingas už saugų šio įrenginio valdymą, todėl jis turi gerai išmanyti jo naudojimo principus. Jei nesate tikras, kaip reikėtų tinkamai ir saugiai naudoti plokštinį tankintuvą PCEL 320X, pasikonsultuokite su savo vadovu arba Belle Group atstovu.

• Šis įrenginys yra sunkus, todėl nekelkite jo vienas, paprašykite kitų PAGALBOS arba naudokitės atitinkamu kėlimo prietaisu.
• Užtverkite darbo vietą ir užtikrinkite saugų atstumą iki pašalinių ar neįgaliotų asmenų.
• Dirbdamas su įrenginiu, operatorius visuomet turi naudoti asmenines apsaugos priemones (AAP) (žr. skyrių „Sveikata ir saugumas“).
• Prieš įjungdami įrenginį, įsitikinkite, ar žinote, kaip saugiai jį išjungti, jei iškiltų pavojus.• Prieš transportuodami, perkeldami į kitą vietą ar remontuodami įrenginį, visuomet išjunkite variklį.
• Darbo metu variklis labai įkaista, todėl nelieskite jo, kol neatvės. Niekuomet nepalikite veikiančio variklio be priežiūros.

• Niekuomet nenuimkite ir neperdirbkite jokių apsaugos įrenginių, nes jie sumontuoti jūsų saugumui užtikrinti. Visuomet patikrinkite apsauginių įrenginių būklę ir saugumą; pastebėję pažeidimų arba jei šių įrenginių trūksta, NENAUDOKITE TANKINTUVO tol, kol jie nebus pakeisti ar suremontuoti.• Nenaudokite ĮRENGINIO, jei jaučiatės pavargę, sergate arba esate paveikti alkoholio ar vaistų.Saugus kuro naudojimasNetinkamai prižiūrėdami arba naudodami įrenginį galite sukelti pavojų. Prieš eksploatuodami, remontuodami įrenginį ar atlikdami jo techninės priežiūros darbus, perskaitykite ir gerai įsidėmėkite šiame skyriuje pateiktą informaciją. ATSARGIAI Kuras yra degus skystis. Jis gali tapti rimtų sužalojimų ar turto sugadinimo priežastimi. Pildami kurą į baką, išjunkite variklį, užgesinkite visas atviras liepsnas, nerūkykite. Jei kuras išsilieja, visuomet jį išvalykite. ATSARGIAI106 Sveikata ir saugumas

Iš šio renginio išsiskirianios dujos yra labai nuodingos ir gali tapti net mirties priežastimi! ATSARGIAI Vibracija Dalis vibracijos, veikiant įrenginiui, persiduoda nuo rankenos į operatoriaus rankas. Vibracijos lygis ir naudojimo laikas (rekomenduojamas maksimalus kasdienio naudojimo laikas) nurodytas specifikacijų ir techninių duomenų lentelėje. NEVIRŠYKITE nustatyto maksimalaus naudojimo laiko. AAP (asmeninės apsaugos priemonės) Naudojantis įrenginiu, būtina dėvėti tinkamas AAP, t. y. apsauginius akinius, pirštines, ausines, kaukes nuo dulkių ir avalynę su plienine pirštų apsauga (su neslystančiais padais didesniam saugumui užtikrinti). Dėvėkite darbo pobūdį atitinkančius rūbus. Visuomet tinkamai apsaugokite odą, kad ant jos nepatektų betono. Dulkės Dirbant su tankintuvu, gali susidaryti jūsų sveikatai kenksmingų dulkių. Visuomet dėvėkite specialią kaukę nuo atitinkamų dulkių. Kuras Nenurykite kuro ir nekvėpuokite kuro garais, saugokitės, kad jo nepatektų ant odos. Užtiškusį kurą nedelsdami nuplaukite. I Jei kuro pateko į akis, išplaukite jas dideliu kiekiu vandens ir kuo skubiau kreipkitės į gydytoją. Išmetamosios dujos Nenaudokite tankintuvo PCEL 320X patalpų viduje arba uždaroje vietoje. Patikrinkite, ar darbo vieta yra pakankamai vėdinama. Patikrinimas prieš darbą

Patikrinimas prieš darbą Kiekvienąkart prieš pradėdami darbą arba po kiekvieno keturių valandų naudojimo, nesvarbu, kas išpuola anksčiau, atlikite čia aprašytą įrenginio patikrą. Išsamūs nurodymai pateikti skyriuje apie techninę priežiūrą. Aptikus bet kokį gedimą, tankintuvo PCEL 320X naudoti negalima, kol nebus pašalinta nustatyta problema. 1. Atidžiai patikrinkite tankintuvą PCEL 320X, ar nematyti pažeidimų. Prieš pradėdami naudoti įrenginį, patikrinkite diržo apsaugą, ar ją saugu naudoti. 2. Patikrinkite ˛arnas, įpylimo angos dangtelius, nuleidimo angos kaiščius ir kitas vietas, ar nematyti nuotėkio žymių. Prieš pradėdami darbą, pašalinkite bet kokias nuotėkio priežastis.

3. Patikrinkite variklio alyvos lygį ir, jei būtina, įpilkite jos.

4. Patikrinkite variklio kuro lygį ir, jei reikia, papildykite.

5. Patikrinkite, ar nėra kuro ir tepalo nutekėjimo požymių.

• Atgabenkite tankintuvą į reikiamą darbo vietą. Jei norėdami pastatyti tankintuvą PCEL 320X naudojate kėlimo įrangą, patikrinkite, ar kėlimo įranga turi nustatytą DAL (darbinės apkrovos ribą), atitinkančią tankintuvo PCEL 320X svorį (žr. techninius duomenis arba ant įrenginio serijinės plokštės pateiktą informaciją). Reikiamas grandines arba diržus tvirtinkite TIK prie kėlimo vietos tankintuvo PCEL 320X viršutinėje dalyje.

• NIEKUOMET nepalikite veikiančio variklio transportuodami arba perkeldami tankintuvą PCEL 320X, net jei tai yra ir labai trumpas atstumas.

• Atlikę patikrą, nurodytą skyrelyje „Patikrinimas prieš darbą“, galite įjungti variklį. Belle Group PCEL 320X serijos tankintuvai turi išcentrinę sankabą, kuri leidžia varikliui dirbti tuščiąja eiga neveikiant vibratoriui. Padidėjus variklio apsukų skaičiui, įsijungia sankaba ir aktyvuoja vibratorių. Kad variklis tinkamai veiktų, turi būti nustatytas maksimalus variklio greitis.

• Nustatykite droselį į maksimalią padėtį, o PCEL 320X valdykite arba jo kryptį keiskite naudodamiesi valdymo rankena. Vibratorius sąlygos ne tik bazinės plokštės vibravimą, bet ir jos judėjimą į priekį. Atlikdami įprastą darbą, tankintuvo PCEL 320X nespauskite – leiskite jam judėti savu tempu. Įrenginio judėjimo greitis priklauso nuo tankinamo paviršiaus būklės. Jei tankinamas paviršius yra nuokalnėje, ypač reikėtų kontroliuoti tankintuvo PCEL 320X judėjimo kryptį. Jei būtina, naudokite atitinkamą prie PCEL 320X važiuoklės žemiausios vietos pritvirtintą lyną, leidžiantį darbuotojui perimti dalį tankintuvo svorio. Dirbdami nuokalnėje (judėdami į viršų ar žemyn) nestatykite įrenginio skersai.

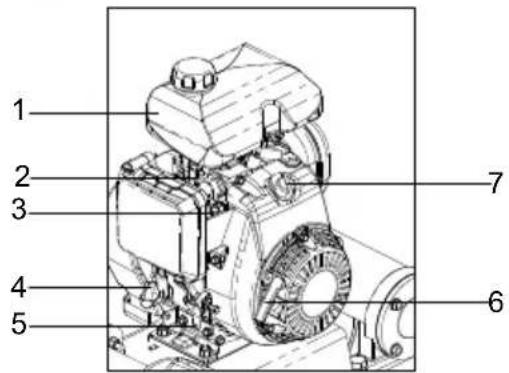

• Tankinkite paviršių sistemingai, kol pasieksite reikiamą rezultatą. Jei reikia sutankinti keletą skirtingų dangos sluoksnių, tankinkite kiekvieną sluoksnį atskirai. Tankintuvo valdymas LT107 Tankintuvo valdymas Honda GX1001. Kuro bakas2. Droselinės sklendės svirtis3. Kuro įjungimo/išjungimo (ON/OFF) svirtis4. Variklio alyvos įpylimo anga/lygio matuoklis5. Droselio svirtis6. Atšokanti starterio rankena7. Variklio įjungiklis/išjungiklis (ON/OFF)

Variklio išjungimas 1. Norėdami išjungti variklį, nustatykite droselinę sklendę į tuščiosios eigos režimą. Leiskite bent 2 minutes varikliui padirbti tuščiąja eiga. 2. Pasukite variklio įjungilį/išjungiklį prieš laikrodžio rodyklę ir nustatykite į 0 padėtį.3. Atjunkite kuro tiekimą.Variklio u˛vedimas1. Atidarykite kuro čiaupą iki galo paslinkdami kuro įjungimo/išjungimo (ON/OFF) svirtį į dešinę. 2. Jei užvedate šaltą variklį, atidarykite droselinę sklendę iki galo paslinkdami droselinės sklendės svirtį į dešinę. Jei pakartotinai įjungiate dar nespėjusį atvėsti variklį, droselinės sklendės paprastai atidaryti nereikia, tačiau jei variklis yra beveik atvėsęs, droselinė sklendė turi būti atidaryta iki pusės.3. Pasukite variklio įjungiklį/išjungiklį (ON/OFF) pagal laikrodžio rodyklę ir nustatykite į I padėtį.4. Iki galo paslinkdami droselio svirtį į apačią, nustatykite droselį į tuščiosios eigos režimą. 5. Viena ranka tvirtai laikydami valdymo rankeną, kita suimkite atšokančią starterio rankeną. Traukite atšokantį starterį, kol pajusite variklio pasipriešinimą, tuomet atleiskite jį.6. Neištraukite starterio troso iki galo; starterio rankeną traukite staigiu judesiu.7. Kartokite tol, kol užvesite variklį.8. Užvedę variklį, pamažu nustatykite droselinės sklendės svirtį į išjungimo (OFF) padėtį, pasukdami ją į kairę pusę.9. Jei po kelių bandymų nepavyksta užvesti variklio, peržiūrėkite gedimų pašalinimo instrukcijas.10. Dėl išcentrinės sankabos plokštė nevibruoja, kol variklis dirba didelėmis apsukomis. Prieš pradėdami naudoti ar remontuoti ši įrenginį, ĮDĖMIAI PERSKAITYKITE šią naudojimo instrukciją. ĮSPĖJIMAS Gedimų apžvalga

Problema Priežastis SprendimasNeužsiveda variklis. Į variklį nepatenka kuras. Nuimkite kuro bako kaištį. Įpilkite kuro. Išjungtas variklis. Įjunkite variklį. Užsiteršė degimo žvakė. Išvalykite žvakės tarpą ir vėl ją įstatykite. Šaltas variklis. Uždarykite droselinę sklendę. Užsisiurbė variklis. Atidarykite droselinę sklendę, iki galo atidarykite droselį, traukite atšokantį starterį, kol užsives variklis. Variklis vis dar neužsiveda. Didelis gedimas Susisiekite su atstovybės arba Belle Group darbuotojais. Įrenginys nevibruoja. Per mažos variklio apsukos. Nustatykite variklio greičio reguliatorių į didžiausio greičio padėtį. Atsilaisvinęs pavaros diržas. Sureguliuokite diržo įtempimą. Užsiteršęs oro filtras. Išvalykite arba pakeiskite oro filtrą. Pavaros gedimas Susisiekite su atstovybės arba Belle Group darbuotojais. Vibratoriaus gedimas Susisiekite su atstovybės arba Belle Group darbuotojais. Asfaltas limpa prie plokštės. Nepakankamai sutepama. Naudokite vandenį. Bituminis paviršius Per didelis sutankinimas. Nuimkite ir iš naujo padenkite. trūkinėja (skyla). Mažas judėjimo greitis Per didelis sluoksnio storis. Pašalinkite medžiagos dalį. (plokštė grimzta). Per didelis arba per mažas drėgmės kiekis. Pašalinkite medžiagą ir sureguliuokite.108 Techninė priežiūra

Vibratorius Išimkite visą kaištį su tarpikliu, patikrinkite, ar alyvos lygis siekia sriegio apatinę dalį alyvos kaiščio angoje. Jei reikia, įpilkite atitinkamos alyvos (žr. lentelę). Sraigto sriegio apatinė dalis Kaištis Tarpiklis Normalus lygis Įprastiniai techninės priežiūros darbai po pirmųjų po pirmojo po 3 mėn. po 6 mėn. 4 valandų mėnesio/20 h /50 h /100 h Variklio alyva Lygio patikrinimas 9 Keitimas 9 9 Oro filtras Būklės patikrinimas 9 9 Valymas/Keiti-mas 9 Degimo žvakė Tikrinimas/Valymas 9 Pavaros diržas Įtempimas 9 9 9 Techninė priežiūra Belle Group PCEL 320X serijos tankintuvai sukurti taip, kad sklandžiai veiktų ilgus metus ir nekeltų jokių rūpesčių. Visus pagrindinius techninės priežiūros bei remonto darbus rekomenduojama patikėti patvirtintam Belle Group atstovui. Visuomet naudokite originalias Belle Group dalis antraip negalios garantija. Prieš atliekant bet kokius įrenginio priežiūros darbus, būtina išjungti variklį ir atjungti aukštos įtampos laidą nuo degimo žvakės. Visuomet pastatykite tankintuvą PCEL 320X ant lygios vietos, kad galėtumėte tiksliai nustatyti bet kokių skysčių lygį. Naudokite tik rekomenduojamus tepalus (žr. lentelę kitame puslapyje). Pradinis periodas Kai pradedate pirmą kartą naudoti naują tankintuvą PCEL 320X, būtinai pakeiskite variklio alyvą po pradinio naudojimo periodo (žr. variklio naudojimo instrukcijas). Vibratoriaus ašies dėžės alyva keistina po pirmųjų 100 valandų naudojimo, po to kas 500 darbo valandų. Išsamesnė informacija apie vibratoriaus ašies dėžės tepalo keitimą pateikta skyriuje „Vibratorius”. Diržo įtemptumas turi būti tikrinamas kas 4 darbo valandas. Alyvos/kuro tipas ir kiekis – degimo žvakės tipas Alyvos tipas Kiekis Kuro tipas Talpa Degimo žvakės Tarpas tarp tipas elektrodų (mm) Benzininis Honda GX100 S.A.E. 10W 30 0.4 l Neetiliuotas 1.2 l BM6ES arba 0.6 - 0.7 BPR6ES Vibratorius TurbinaAlyva 32 0.22 l nenustatyta nenustatyta nenustatyta nenustatyta µsp¶jamieji ženklai Naudoti apsaugines aus priemones Gali kilti gaisras ir vykti sprogimas Naudoti aki apsaug Mvti apsaugin avalyn Skaityti operatoriui skirt vadov Kilimas virš Nekabinti Dirbant imtis atsargumo priemoni LT109 Naujam Belle Group PCEL 320X tankintuvui su vienkrypte plokšte suteikiama vienerių metų (12 mėnesių) garantija, kuri pradeda galioti nuo tos dienos, kai klientas įsigyja gaminį. Belle Group garantija taikoma atsiradus konstrukcijos, medžiagų arba gamybos defektams. Belle Group garantija negalioja tokiais atvejais: 1) kai įrenginys sugenda dėl netinkamo ar aplaidaus jo naudojimo, jį numetus arba atsiradus panašiems gedimams dėl gamintojo pateiktų surinkimo, valdymo ar naudojimo instrukcijų nesilaikymo;

2) jei pakeitimai, papildymai ar remontas atliekamas ne Belle Group atstovų ar jų įgaliotų asmenų;

3) esant transportavimo ar gabenimo bet kokiu transportu iki ir iš Belle Group arba jų įgalioto atstovo dėl remonto ar patikrinimo ne pagal garantinę paraišką išlaidoms;

4) medžiagoms ir/ar darbo išlaidoms atnaujinant, taisant ar keičiant gaminio dalis dėl natūralaus nusidėvėjimo.
