BELLE PCX 60A - Rüttelplatte Lescha - Kostenlose Bedienungsanleitung

Produkttyp	Rüttelplatte (Verdichter)
Marke	Lescha (Altrad Belle)
Modell	BELLE PCX 60A
Plattenbreite	350 mm
Länge (im Betrieb)	1010 mm
Höhe (im Betrieb)	1010 mm
Länge (bei Lagerung)	660 mm
Höhe (bei Lagerung)	550 mm
Gewicht (mit Bewässerungskit)	72.5 kg
Motorisierung	Honda GX120, 4-Takt-Benzin
Motorleistung	4,0 PS / 3,0 kW bei 3800 U/min
Kraftstoff	Bleifreies Benzin
Kraftstofftankinhalt	2,5 L
Motoröl	SAE 10W30, 0,6 L
Rüttleröl	SAE 10W40, 0,22 L
Zündkerze	BM6ES oder BPR6ES, Abstand 0,7-0,8 mm
Rüttelkraft	11 kN
Rüttelfrequenz	101 Hz
Max. Vorschubgeschwindigkeit	25 m/min
Verdichtungskraft	565 kg/m²
Schallleistungspegel	105 dB(A)
Vibration an 3 Achsen	4,9 m/s²
Bewässerungssystem	Integriertes Bewässerungskit (Befüllung über Tank)
Kupplung	Fliehkraftkupplung
Transporträder	Integriertes klappbares Radkit
Riemenprüfintervall	Alle 4 Betriebsstunden
Rüttlerölwechsel	Nach 100 Betriebsstunden, dann alle 500 h
Garantie	12 Monate (Originalteile erforderlich)

Häufig gestellte Fragen - BELLE PCX 60A Lescha

Wie starte ich die Rüttelplatte PCX 60A?

Überprüfen Sie die Öl- und Kraftstoffstände. Öffnen Sie den Benzinhahn, betätigen Sie den Choke bei kaltem Motor, stellen Sie den Zündschalter auf 'I', bringen Sie den Gashebel auf Leerlauf und ziehen Sie dann den Startergriff. Sobald der Motor läuft, schalten Sie den Choke aus und erhöhen Sie die Drehzahl.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Kraftstoffzufuhr (Hahn offen, Tank voll), den Schalter auf 'I', den Zustand der Zündkerze (reinigen oder ersetzen), und bei kaltem Motor den Choke schließen. Bei überflutetem Motor öffnen Sie den Choke und ziehen Sie bei Vollgas am Starter.

Wie stelle ich die Spannung des Antriebsriemens ein?

Schlagen Sie für das genaue Verfahren im Handbuch nach. Im Allgemeinen müssen die Motorhalterungen gelöst, der Riemen auf ein Spiel von etwa 10 mm eingestellt und dann wieder festgezogen werden. Überprüfen Sie alle 4 Betriebsstunden.

Welches Öl für Motor und Rüttler verwenden?

Für den Honda GX120 Motor: Öl SAE 10W30, Menge 0,6 Liter. Für den Rüttler: Öl SAE 10W40, Menge 0,22 Liter.

Wie transportiere ich die Rüttelplatte sicher?

Verwenden Sie das integrierte Radkit. Verriegeln Sie den Griff, ziehen Sie das Band, um die Räder zu lösen, senken Sie die Räder auf den Boden, neigen Sie die Maschine nach vorne, damit die Räder unter die Platte gleiten. Transportieren Sie niemals bei laufendem Motor.

Welche persönliche Schutzausrüstung (PSA) muss ich tragen?

Tragen Sie Sicherheitsschuhe, Gehör- und Augenschutz, Handschuhe, bei Bedarf eine Staubschutzmaske und eng anliegende Kleidung. Binden Sie lange Haare zusammen.

Wie pflege ich den Luftfilter?

Überprüfen und reinigen Sie den Luftfilter alle 20 Stunden (oder monatlich). Ersetzen Sie ihn bei Bedarf oder alle 12 Monate. Ein verstopfter Filter kann die Vibration und Leistung beeinträchtigen.

Warum fährt die Rüttelplatte nicht vor oder vibriert schwach?

Mögliche Ursachen: zu niedrige Motordrehzahl (Gashebel auf Vollgas), entspannter Antriebsriemen (einstellen), verstopfter Luftfilter (reinigen) oder Problem mit Kupplung/Rüttler (Techniker kontaktieren).

Wie verwende ich das Bewässerungssystem?

Füllen Sie den Wassertank. Das System bewässert die Platte, um ein Anhaften von Asphalt zu verhindern. Verwenden Sie es beim Verdichten von Asphalt. Überprüfen Sie die Anschlüsse und den Durchfluss.

Wie ist das Abschaltverfahren der Maschine?

Stellen Sie den Gashebel auf Leerlauf, drehen Sie den Zündschalter auf '0' und schließen Sie dann den Kraftstoffhahn. Lassen Sie den Motor vor Wartungsarbeiten abkühlen.

BEDIENUNGSANLEITUNG BELLE PCX 60A Lescha

Wir, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, bestätige hiermit, dass, wenn das Produkt innerhalb dieser Bescheinigung ist von einem gekauft zugelassen Belle Group-Händler innerhalb der EWG, so entspricht sie den folgenden EG-Richtlinien: 2006/42/CE (Diese Richtlinie ersetzt die Richtlinie 98/37/EG), elektromagnetische Kompatiabilität Richtlinie 2004/108/EG (geändert durch 89/336/EWG, 92/31/EWG und 93/68 EWG). Die Elektro-und Elektronik-Altgeräte (WEEE) 2002/96/CE, der Niederspannungs-Richtlinie 2006/95/CE, BS EN ISO 12100-1:2003 Sicherheit von Maschinen und der damit verbundenen harmonisierten Normen, sofern zutreffend. Geräuschemissionen entsprechen der Richtlinie 2000/14/EG Anhang VI und 2005/88/EG, für Maschinen gemäß Artikel 12 der benannten Stelle ist AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Lärm Technische Dateien werden von Ray Neilson im Belle Group Head Office Adresse, die oben angegeben statt.

Technische gegevens.... 47

Stickers....48

Milieu 49

Redenen om te verdichten 49

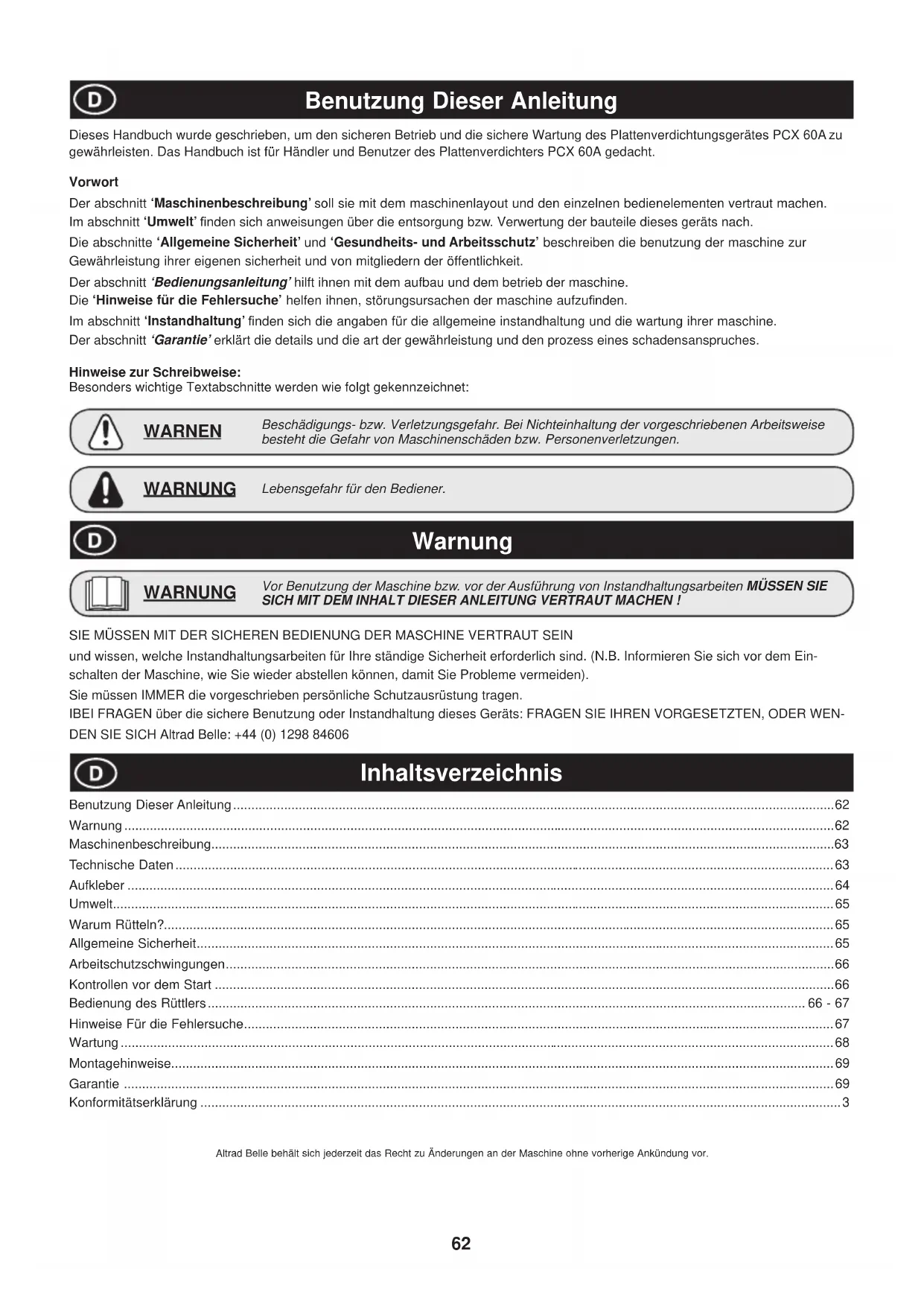

Dieses Handbuch wurde geschrieben, um den sicheren Betrieb und die sichere Wartung des Plattenverdichtungsgerätes PCX 60A zu gewährleisten. Das Handbuch ist für Händler und Benutzer des Plattenverdichters PCX 60A gedacht.

Vorwort

Der abschnitt ‘Maschinenbeschreibung’ soll sie mit dem maschinenlayout und den einzelnen bedienelementen vertraut machen. Im abschnitt ‘Umwelt’ finden sich anweisungen über die entsorgung bzw. Verwertung der bauteile dieses geräts nach.

Die abschnitte ‘Allgemeine Sicherheit’ und ‘Gesundheits- und Arbeitsschutz’ beschreiben die benutzung der maschine zur Gewährleistung ihrer eigenen sicherheit und von mitgliedern der öffentlichkeit.

Der abschnitt 'Bedienungsanleitung' hilft ihnen mit dem aufbau und dem betrieb der maschine.

Die 'Hinweise für die Fehlersuche' helfen ihnen, störungsursachen der maschine aufzufinden.

Im abschnitt 'Instandhaltung' finden sich die angaben für die allgemeine instandhaltung und die wartung ihrer maschine.

Der abschnitt 'Garantie' erklärt die details und die art der gewährleistung und den prozess eines schadensanspruches.

Hinweise zur Schreibweise:

Besonders wichtige Textabschnitte werden wie folgt gekennzeichnet:

WARNEN

Beschädigungs- bzw. Verletzungsgefahr. Bei Nichteinhaltung der vorgeschriebenen Arbeitsweise besteht die Gefahr von Maschinenschäden bzw. Personenverletzungen.

WARNUNG

Lebensgefahr für den Bediener.

Warnung

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

SIE MÜSSEN MIT DER SICHEREN BEDIENUNG DER MASCHINE VERTRAUT SEIN

und wissen, welche Instandhaltungsarbeiten für Ihre ständige Sicherheit erforderlich sind. (N.B. Informieren Sie sich vor dem Einschalten der Maschine, wie Sie wieder abstellen können, damit Sie Probleme vermeiden).

Sie müssen IMMER die vorgeschrieben persönliche Schutzausrüstung tragen.

IBEI FRAGEN über die sichere Benutzung oder Instandhaltung dieses Geräts: FRAGEN SIE IHREN VORGESETZTEN, ODER WEN-DEN SIE SICH Altrad Belle: [phone]

Inhaltsverzeichnis

Benutzung Dieser Anleitung....62

Warnung....62

Maschinenbeschreibung....63

Technische Daten 63

Aufkleber 64

Umwelt....65

Warum Rütteln?......65

Allgemeine Sicherheit....65

Arbeitschutzschwingungen....66

Kontrollen vor dem Start 66

Bedienung des Rüttlers....66 - 67

Hinweise Für die Fehlersuche....67

Wartung....68

Montagehinweise....69

Garantie 69

Konformitätserklärung ....3

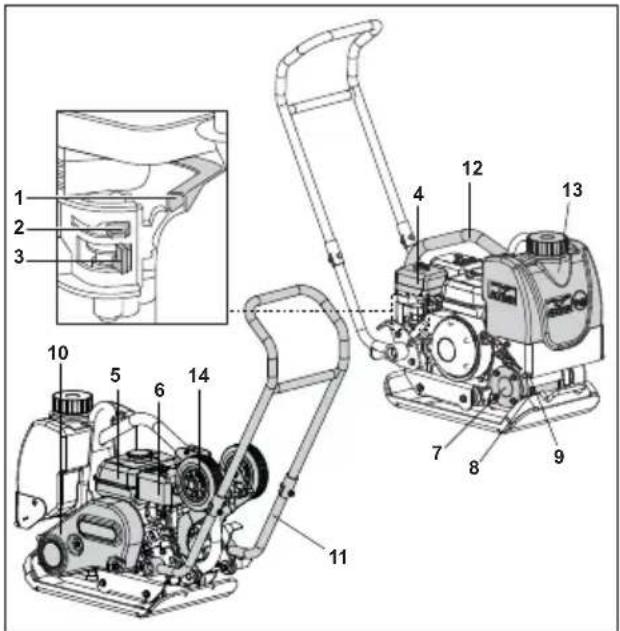

Beschreibung der Maschine

1. Gashebel,
2. Kaltstarthebel,
3. EIN/AUS-Hebel für Treibstoffzufuhr,
4. Luftfi Itergehäuse,
5. Treibstofftank,
6. Auspuff,
7. Rüttlerteil.,
8. Ölkontrollstecker des Vibrators,
9. Befestigungspunkt für die Wasser-Spray Leiste,
10. Riemenschutz,
11. Steuerungsgriff,
12. Rahmen zum anheben,
13. Wassertank,
14. Transportvorrichtung

Technische Daten

Modell PCX 60A
A - Breite (mm) 350
B - Länge – Betrieb (mm) 1010
C - Höhe – Betrieb (mm) 1010
Länge – Lagerung (mm) 660
Höhe – Lagerung (mm) 550
Motor Modell Honda GX120
Motorstärke (PS/kW) 4.0/3.0 @ 3800rpm
* Gewicht (kg)	72.5
Vibrationskraft (kN)	11
Frequenz (Hz)	101
Maximale Fahrgeschwindigkeit (m/min)	25
Verdichtungskraft (kg/m2) 565
** Dreidimensionale Vibration (m/sec2)	4.9
Schalldruckpegel (dB(A))	105

* Gewicht beinhaltet den Wassertank und die Transportvorrichtung (Teilenummern 13 in der Teileliste)
** En500 Part 4 Unterer Füllstand.

AUTRAG B A C

A. Sicherheitsaufkleber
B. Lärmaufkleber
C. Motordrehzahl-Aufkleber
D. Aufnahmepunkt-Aufkleber
E. Motorwarnaufkleber
F. Markenaufkleber

A - Sicherheitsaufkleber (Teil № 19.0.373)

Lesen Sie bitte die Gebrauchsan- weisung

Tragen Sie Schutzschuhe

Tragen Sie Gehörschutz

Tragen Sie Augenschutz

B - Lärmaufkleber (800-99942)

Der Lärmspiegel der Maschine während des Betriebs ist 105 dB(A)

C - Motordrehzahl-Aufkleber

Stellung schnelle Motorgeschwind- igkeit

Stellung niedrige Motorgeschwind- igkeit

D - Aufnahmepunkt-Aufkleber

Aufnahmepunkt

E - Motorwarnaufkleber

Benzin ist hochbrennbar. Schalten Sie den Motor aus und lassen Sie ihn abkühlen, bevor Sie Kraftstoff nachfüllen.

Der Motor emittiert toxisches Kohlenmonoxid. Lassen Sie den Motor nicht in einer geschlossenen Umgebung laufen.

Lesen Sie bitte die Gebrauchsanweisung des Motors.

Sichere Entsorgung.

Hinweise für den Umweltschutz. Ihre Maschine enthält wertvolle Werkstoffe. Übergeben Sie daher die Maschine nach Ende der Nutzdauer zur Entsorgung einem geeigneten Recycling-Betrieb.

Komponente Material
Betriebshebel Stahl
Grundplatte Stahl
Exzentergewichte Stahl
Rüttlerteil Aluminium
Gehäuse des Benzinmotors	Aluminium
Motorabdeckungen Synthetisches Material
Verschiedene Teile Stahl	und Aluminium

Warum Rütteln?

Rückgefüllter Bodenaushub oder neu eingefüllter Boden, Packlagen und Decklagen haben kleine Hohl- oder Lufträume, die unterschiedliche Probleme verursachen können, wenn keine Verdichtung erfolgt.

1. Beim Befahren nicht verdichteter Oberflächen wird das Material komprimiert. Die Oberfläche sinkt dann unter Füllung der Hohlräume ein.
2. Eine ähnliche Situation tritt bei statischer Belastung von nicht verdichteten Flächen ein. Laste (z.B. Gebäude) sinken.
3. Material mit Hohlräumen ist wasserdurchlässiger, was zu Erosion führen kann. Wassereindringen kann auch zur Ausdehnung des Bodens bei Frost und zu Schrumpfung bei trockener Witterung führen. Ausdehnung und Schrumpfung ist eine der häufigsten Ursachen von Fundamentschäden und kann ein Absteifen notwendig machen.

Verdichten steigert die Dichte des Materials und verbessert demgemäß die Tragfähigkeit. Es Reduziert das Hohlraumvolumen und damit das Risiko einer Setzung, sowie von Ausdehnung und Schrumpfung durch Wassereindringen.

Allgemeine Sicherheit

Bitte lesen Sie im Interesse Ihrer persönlichen Sicherheit und im Interesse der Sicherheit anderer Personen in Ihrer Umgebung die nachfolgenden Sicherheitsinformationen sorgfältig durch und vergewissern Sie sich, dass Sie diese auch verstanden haben. Es liegt in der Verantwortung des Betreibers sicherzustellen, dass er/sie genau über den sicheren Betrieb dieses Gerätes Bescheid weiß. Wenn Sie nicht genau wissen, wie der Plattenverdichter PCX 60A sicher und korrekt betrieben wird, so wenden Sie sich bitte an Ihren Vorgesetzten oder die Altrad Belle.

WARNEN

Falsche Bedienung oder Instandhaltung ist gefährlich. Vor der Ausführung von Instandhaltungs und Reparaturarbeiten bitte unbedingt diesen Abschnitt lesen.

• Das Gerät ist schwer und sollte nicht von einer Person allein gehoben werden – OGANISIEREN SIE HILFE oder verwenden Sie ein passendes Hebegerät.
• Sperren Sie den Arbeitsbereich ab und sorgen Sie dafür, das unbeteiligte und unbefugte Personen den erforderlichen Sicherheitsabstand einhalten.
• Das Bedienungspersonal muss während des Betriebes des Geräts immer eine vollständige persönliche Schutzausrüstung (PSA) im Sinne des Arbeitsrechts tragen (s. auch Abschnitt Gesundheit und Sicherheit).
• Vergewissern Sie sich VOR dem Einschalten des Gerätes, wie dieses im Fall von Schwierigkeiten sicher ausgeschaltet werden kann.
• Schalten Sie vor dem Transport, vor einer Standortveränderung oder vor Wartungsarbeiten den Motor immer AUS.
• Während des Betriebes wird der Motor sehr heiß. Lassen Sie diesen daher abkühlen, bevor Sie ihn berühren. Lassen Sie den Motor niemals unbeaufsichtigt laufen.
• Entfernen oder verändern Sie niemals Schutzvorrichtungen – diese dienen Ihrem Schutz. Kontrollieren Sie immer den Zustand und die Sicherheit der Schutzvorrichtungen, und wenn diese beschädigt sind oder fehlen, dürfen Sie das GERÄT so lange NICHT VERWENDEN, bis die Schutzvorrichtung entweder ersetzt oder repariert worden ist.
• Benutzen Sie das Gerät nicht, wenn Sie krank oder müde sind bzw. wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen.

Treibstoffsicherheit

WARNEN

Kraftstoffe sind leicht brennbar. Sie können schwere Verletzungen und Sachschäden verursachen.

Vor dem Nachfüllen von Kraftstoff Motor abstellen. Kein offenes Feuer. Rauchverbot.

Verschütteten Kraftstoff sofort aufnehmen und entsorgen.

• Schalten Sie vor dem Auftanken den Motor aus und lassen Sie diesen abkühlen.
• Während des Betankens dürfen Sie NICHT RAUCHEN und kein offenes Feuer in der Umgebung unterhalten.
• Verschütteter Treibstoff muss mit Hilfe von Sand sofort gesichert werden. Wechseln Sie Ihre Kleidung, falls diese mit verschüttetem Treibstoff in Berührung gekommen ist.
• Lagern Sie den Treibstoff in einem dafür genehmigten und für diesen Zweck gefertigten Behälter. Halten Sie diesen von Hitze und Zündquellen fern.

Vibration

Ein Teil der Vibrationen wird während des Arbeitsvorganges über den Griff auf die Hände der bedienenden Person übertragen. Beachten Sie bitte die Spezifikationen und Technischen Daten für Vibrationsstärken und Einsatzzeiten (empfohlene Maximalzeit pro Tag). Die maximalen Einsatzzeiten dürfen NICHT überschritten werden.

Persönliche Schutzausrüstung (PSA)

Passende PSA ist während des Betriebes des Geräts zu verwenden, z. B. Schutzbrillen, Handschuhe, Ohrenschützer, Staubmasken sowie Arbeitschutzschuhe mit Zehenschutz-Stahlkappen und zusätzlich rutschfesten Sohlen. Verwenden Sie für die Arbeit passende Kleidung. Schützen Sie Ihre Haut immer vor dem Kontakt mit Beton.

Staub

Während des Verdichtungsvorganges kann Staub aufwirbeln, der für Ihre Gesund eine Gefahr darstellen kann. Tragen Sie immer eine dem auftretenden Staubtyp angemessene Staubschutzmaske.

Treibstoff

Schlucken Sie keinen Treibstoff bzw. inhalieren Sie keine Treibstoffdämpfe. Vermeiden Sie den Kontakt mit der Haut. Entfernen Sie eventuelle Treibstoffspritzer umgehend. Falls Treibstoff in Ihre Augen kommt, spülen Sie die Augen mit reichlich Wasser und suchen Sie schnellstmöglich einen Arzt auf.

Auspuffrauch

Benutzen Sie Ihren PCX 60A nicht in geschlossenen Räumen bzw. bei beengten Raumverhältnissen und sorgen Sie dafür, dass der Arbeitsbereich ausreichend belüftet ist.

WARNUNG

Die Auspuffgase dieses Geräts sind hochgiftig. Lebensgefahr!

Kontrollen Vor Dem Start

Kontrolldurchsicht vor dem Einsatz

Die nachfolgende Kontrolldurchsicht muss sowohl vor jedem Arbeitseinsatz als auch nach jeweils vier Stunden Betrieb durchgeführt werden. Genaue Anweisungen entnehmen Sie bitte dem Abschnitt Service. Falls Störungen erkannt werden, darf die PCLX erst nach der Behebung der Störungen benutzt werden.

1. Kontrollieren Sie die PCX 60A genau, um Anzeichen von Schäden zu entdecken. Kontrollieren Sie, dass der Riemenschutz vor Inbetriebnahme der Maschine gesichert ist.
2. Kontrollieren Sie die Schläuche, die Verschlüsse der Füllvorrichtungen, die Ablassöffnungen sowie andere Bereiche auf Anzeichen von Lecks. Reparieren Sie eventuell auftretende Lecks vor der Inbetriebnahme.
3. Kontrollieren Sie den Ölstand des Motors und füllen Sie im Bedarfsfall Öl nach.
4. Kontrollieren Sie die vorhandene Treibstoffmenge und ergänzen Sie nach Bedarf.
5. Stellen Sie sicher, dass es keine Treibstoff- oder Öllecks gibt.

Bedienun des Rüttlers

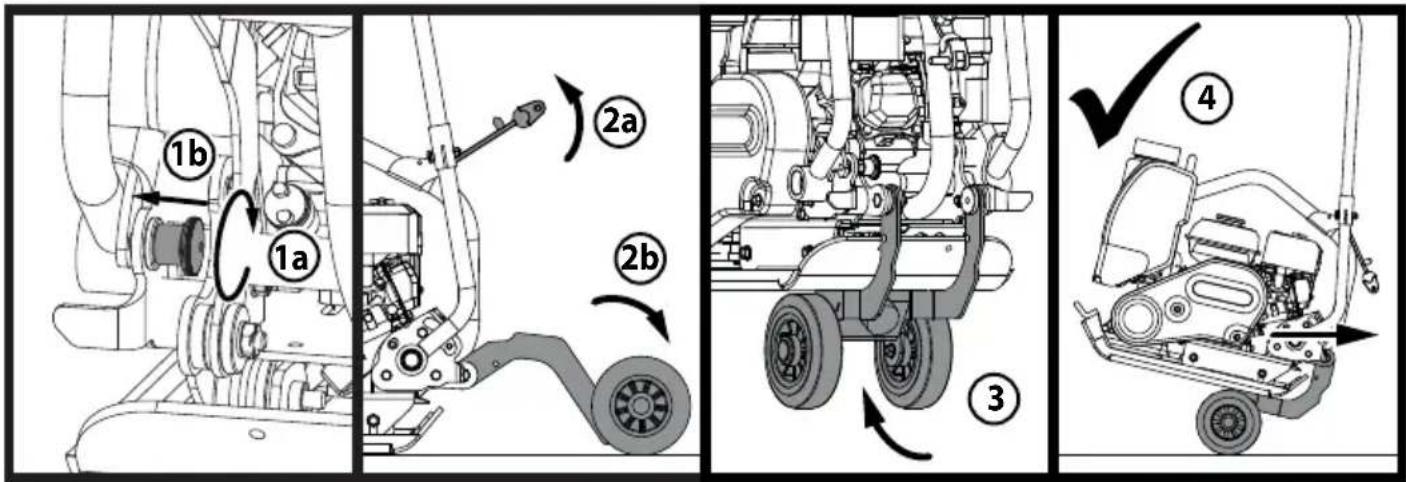

- Transport des Verdichtungsgerätes an den Einsatzort

Wenn für die richtige Positionierung des PCX 60A der Einsatz eines Hebegerätes notwendig wird, müssen Sie sicherstellen, dass das Hebegerät über eine für das Gewicht des PCLX ausreichende Hebekraft verfügt (s. Abschnitt Technische Daten bzw. Serienschild am Gerät). Befestigen Sie entsprechende Ketten oder Schlaufen ausschließlich an der oben befindlichen Anschlagöse des PCX 60A.

• Lassen Sie NIEMALS den Motor laufen, während Sie den PCX 60A transportieren oder umsetzen, auch wenn es nur für einen kurzen Weg ist.
• Wenn Sie die im Abschnitt Vor dem Start vorgeschriebenen Kontrollen ausgeführt haben, können Sie den Motor starten. Die PCX 60A Verdichtungsgeräte der Altrad Belle sind mit Zentrifugalkupplungen ausgestattet, die den Standbetrieb des Motors ohne die Ak tivierung des Vibrators erlauben. Wenn die Motordrehzahl erhöht wird, so wird die Kupplung aktiviert und der Vibrator in Gang ges etzt. Für einen optimalen Betrieb sollte der Motor mit maximaler Drehzahl laufen.

- Stellen Sie den Gashebel auf Vollgas und lenken bzw. drehen Sie den PCX 60A mittels Kontrollgriff.

Der Vibrator wird nicht nur die Bodenplatte zum Vibrieren bringen, sondern sie auch nach vorne bewegen. Während eines nor malen Betriebes sollten Sie den PCX 60A nicht schieben müssen. Das Gerät sollte sich mit seiner eigenen Geschwindigkeit fortbe we gen können. Die Bewegungsgeschwindigkeit hängt von der Beschaffenheit der Oberfläche ab. Falls es sich bei der zu verdich tenden Oberfläche um einen Hang handelt, so ist bei der Kontrolle der Bewegungsrichtung des PCX 60A große Vorsicht geboten. Befestigen Sie im Bedarfsfall ein passendes Seil an einem niedrigen Punkt am Chassis des PCX 60A, um dadurch einem Helfer die Möglichkeit zu geben, einen Teil des Gewichtes des PCX 60A zu übernehmen. Arbeiten Sie an einem Hang immer in gerader Linie aufwärts und abwärts, niemals quer.

- Bearbeiten Sie die Oberfläche mit dem PCX 60A in planvoller Weise so lange, bis die erforderliche Verdichtung erreicht ist. Wenn me hrere und verschiedene Schichten übereinander verdichtet werden sollen, verdichten Sie jede Schicht einzeln.

WARNUNG

Vor Benutzung der Maschine bzw. vor der Ausführung von Instandhaltungsarbeiten MÜSSEN SIE SICH MIT DEM INHALT DIESER ANLEITUNG VERTRAUT MACHEN!

Honda GX120

1. Kraftstoffhahn durch Drehen des EIN AUSHebels nach rechts öffnen.
2. Bei Motor-Kaltstart, Choke in EIN-Stellung bringen. Hierzu den Choke-Hebel ganz nach links drehen. Beim Neustart mit warmem Motor wird gewöhnlich kein Choke benötigt, wenn nicht der Motor bereits teilweise abgekühlt ist. Dann kann teilweise Choke Öffnung notwendigsein.
3. Motor-EIN/AUS-Schalter nach rechts in die „I“ Position drehen.
4. Drosselklappe in die Leerlaufstellungbringen. Dazu den Drosselklappenzug ganz nach rechts stellen. Motor nicht in dieser Stellung starten, weil der Rüttler dann sofort beim Motorstart anfängt zu rütteln.
5. Den Steuergriff mit einer Hand festhalten, dann den Schwungradstartergriff mit der anderen ziehen, bis ein Widerstand spürbar wird, dann zurücklaufen lassen.
6. Starterzug kräftig ziehen, aber darauf achten, dass der Starterzug nicht über seine gesamte Länge ausgezogen wird.
7. Vorgang bis zum Zünden des Motors wiederholen.
8. Nach dem Zünden CHOKE-Zug wieder in die AUS-Position (Rechtsdrehung) stellen.
9. Zündet der Motor auch nach mehreren Versuchen nicht, Hinweise für die Fehlersuche anwenden.

10. Kraftstoffzufuhr absperren.

11. Zum Motorabstellen, Drosselklappe in Leerlaufstellung bringen und Motor-EIN/ AUS-Schalter nach links in die,0'-Stellung bringen.

Drossel klappe Choke Kraftstoff EIN/AUS- Hebel

Hinweise für die Fehlersuche

Problema Mögliche Ursache Abhilfe
Motor no arranca.	Kein Kraftstoff.	Kraftstoffhahn öffnen.
		Kraftstofftank füllen.
	Motor abgestellt Motor Einschalten.
	Verschmutzte Zündkerze Reinigen und Ektrodenabstand neu Einstellen
	Motor Kalt Choke schließen
	Motor Obgesoffen.	Honda, Drossel ganz öffnen, dann Starterzug betätigen. Bis motor Züngen.
Motor immer noch nicht starten. Schwerwiegender Fehler Kundendienststelle Benachrichtigen.
Gerät schwingt nicht.	Motordrehzahl zu gering Drehzahl erhöhen.
	Triebriemen Lose Riemen nachjustieren.
	Blockierter Luftfi Iter. Reinigen oder ersetzen
	Rüttelwerk Fehlerhaft. Kundendienststelle Benachrichtigen.
	Rüttelwerk ausgefallen	Kundendienststelle Benachrichtigen.
Asphalt bleibt an Platte hängen.	Mangelhafte Schmierung.	Wasserstrahlsystem benutzen.
Abblattern von bitumenhaltigen Decken.	Zu stark Verdichtung.	Entfernen und neu verlegen.
Zu geringer Vorschub (Platte sinkt).	Schichtdicke zu hoch.	Material teilweise entfernen.
	Feuchtegehalt zu hoch Oder zu. niedrig.	Material abnehmen und dicke anpassen.

Instandhaltung

Die Verdichtungsgeräte PCX 60A der Altrad Belle sind für einen langjährigen und problemlosen Betrieb ausgelegt. Wir empfehlen Ihnen, alle wichtigen Wartungs- und Reparaturarbeiten von einem durch die Altrad Belle autorisierten Händler durchführen zu lassen. Verwenden Sie immer Originalersatzteile der Altrad Belle, da gefälschte Ersatzteile u. U. zum Erlöschen der Garantie führen können.

Schalten Sie den Motor aus, bevor Sie am Gerät Wartungsarbeiten vornehmen und ziehen Sie das Zündkabel von der Zündkerze ab.

Stellen Sie den PCX 60A immer waagrecht ab, damit alle Flüssigkeitsstände korrekt gemessen werden können. Verwenden Sie nur empfohlene Schmiermittel (Siehe Tabelle unten).

Einlaufzeit

Wenn der PCX 60A fabrikneu in Betrieb genommen wird, muss das Motoröl nach der vorgesehenen Einlaufzeit gewechselt werden (Sie finden alle Details im Handbuch für den Motor). Das Öl im Schaft des Vibrators muss erstmals nach 100 Betriebsstunden gewechselt werden, anschließend nach jeweils 500 Betriebsstunden. Nähere Informationen zum Gehäuse des Vibratorschafts und zum Ölwechsel fi nden Sie im Abschnitt Vibratoreinheit.

Die Riemenspannung nach 4 Betriebsstunden zu kontrollieren.

Rutinemässig vedligeholdelse		Alle 4 Stunden	1 Monat / 20 H	3 monate / 50 H	6 monate / 100 H
Motoröl	Füllstands - Kontrolle	√
	Weschel		√		√
Luftfi Iter	Kontrolle / Reinigen		√		√
	Nach Bedarf erneuern / Alle 12 Stunden
Zündkerze Weschel					√
Treibriemen Spannung		√ √	√

Öl-/ Kraftstofftyp & mengen - Zündkerzentyp

	Öltype Menge Kraftstofftyp			Fassunsvermögen	Kerzentyp	Zündspalt (mm)
Otto Motor Honda GX120 S.A.E.	10W 30 0.6ltr	Elyfri 2.5ltr			BM6ES or BPR6ES	0.7 - 0.8
Rüttel	S.A.E. 10W 40	0.22	Enfällt	Enfällt	Enfällt	Enfällt

Verschlussschraube Dichtung Normaler Fullstand

Rüttlerteil.

Unterer Teil des Schraubengewindes Verschlussschraube komplett mit Dichtung entfernen. Kontrollieren, ob der Ölstand gerade die unterste Gewindesteigung der Verschlussschraube erreicht. Erforderlichenfalls mit Öl der korrekten Qualität nachfüllen (siehe Tabelle).

1. Drehen Sie den Griffriegelknopf, um die Griffverriegelung einzukuppeln und den Griff zu verriegeln.
2. Sobald der Griff verriegelt ist, ziehen Sie den Radsatz nach unten, um den Radsatz zu lösen. Senken Sie den Radsatz auf den Boden ab.
3. Schieben Sie die gesamte Maschine auf die Vorderkante der Grundplatte, so dass sich der Radsatz unter die Grundplatte schieben lässt.
4. Die Maschine ist nun bereit, in Rückwärtsrichtung mittels des Radsatzes transportiert zu werden.

Gewährleistung

Den neuen „PCX 60A“-Einachsenrüttler von Altrad Belle ‘PCX’ gewährleisten wir für einen Zeitraum von einem Jahr (12 Monate) gerechnet ab dem ursprünglichen Kaufdatum. Diese Gewährleistung gilt für den ersten Käufer. Diese Gewährleistung erstreckt sich auf Konstruktions- und Materialfehler und Sachmängel.

Die Altrad Belle Gewährleistung gilt in folgenden Fällen nicht:

1. Mutwillige Schäden, Schäden durch Missbrauch, Aufprallschäden oder ähnliche Schäden, die durch Nichtbeachtung der Montage-, Benutzungs oder Instandhaltungsanweisungen verursacht worden sind.
2. Änderungen oder Reparaturen, die von anderen als Altrad Belle oder deren anerkannte Kundendienststellen durchgeführt worden sind.
3. Transport- oder Versandkosten an und von Altrad Belle oder deren anerkannte Kundendienststelle zu Reparaturzwecken, oder zur Kontrolle von Maschinen bei Garantieansprüchen.
4. Material- und Lohnkosten für die Erneuerung, Reparatur oder den Ersatz von Teilen, die natürlichem Verschleiß unterliegen.

Nachfolgende Teile sind von unserer Gewährleistung ausgeschlossen:

• Treibriemen
• Motor-Luftfi Iter
  • Zündkerzen

Altrad Belle und deren Beauftragte, Geschäftsführer, Mitarbeiter oder Versicherer übernehmen keinerlei Haftung für Folge- oder andere Schäden oder Kostenerstattungsansprüche die darauf beruhen, dass sich die Maschine nicht für einen bestimmten Zweck verwenden lässt.

Garantiefall

Im Garantiefall wenden Sie sich bitte zunächst entweder telefonisch, per Fax, E-Mail oder schriftlich an die Altrad Belle.

Rufnummern für Garantieansprüche:

Tel: [phone] Fax: [phone] Email : [e-mail]

Korrespondenzanschrift:

Garantieregistrierung:

Im Bemühen, ALTRAD Belle noch grüner und umweltfreundlicher zu gestalten, haben wir jetzt eine Online-Garantieregistrierung eingeführt. Um auf die Registrierungsseite unserer Internetpräsenz zu gelangen, nutzen Sie bitte die folgende Adresse:

http://www.bellegroup.com/index.php?p=warranty_registration

Andernfalls können Sie auch den beigefügten QR-Code (Quick Response Code) einscannen, um die Registrierungsseite über Ihr Handy aufzurufen.

B - Lydmerke (800-99942)

tel.: [phone],

faks.: [phone]

B - Zajszint (800-99942)
