BELLE PCX 60A - Placă vibratoare Lescha - Manual de utilizare gratuit

Tip produs	Placă vibrantă (compactor)
Marcă	Lescha (Altrad Belle)
Model	BELLE PCX 60A
Lățime placă	350 mm
Lungime (în funcțiune)	1010 mm
Înălțime (în funcțiune)	1010 mm
Lungime (la depozitare)	660 mm
Înălțime (la depozitare)	550 mm
Greutate (cu kit de udare)	72.5 kg
Motorizare	Honda GX120, benzină 4 timpi
Putere motor	4,0 CP / 3,0 kW la 3800 rpm
Combustibil	Benzină fără plumb
Capacitate rezervor combustibil	2,5 L
Ulei motor	SAE 10W30, 0,6 L
Ulei vibrator	SAE 10W40, 0,22 L
Bujie	BM6ES sau BPR6ES, distanță electrozi 0,7-0,8 mm
Forță vibrantă	11 kN
Frecvență vibrații	101 Hz
Viteză maximă de avans	25 m/min
Forță de compactare	565 kg/m²
Nivel de putere sonoră	105 dB(A)
Vibrații pe 3 axe	4,9 m/s²
Sistem de udare	Kit de udare integrat (umplere prin rezervor)
Ambreiaj	Centrifug
Roți de transport	Kit roți pliabil integrat
Periodicitate revizie curea	La fiecare 4 ore de utilizare
Schimb ulei vibrator	După 100 h de funcționare, apoi la fiecare 500 h
Garanție	12 luni (piese originale obligatorii)

Întrebări frecvente - BELLE PCX 60A Lescha

Cum pornesc placa vibrantă PCX 60A?

Verificați nivelurile de ulei și combustibil. Deschideți robinetul de benzină, puneți șocul dacă motorul este rece, rotiți contactul pe 'I', puneți accelerația la ralanti, apoi trageți demarorul cu recul. De îndată ce motorul pornește, dezactivați șocul și creșteți accelerația.

Ce fac dacă motorul nu pornește?

Verificați alimentarea cu combustibil (robinet deschis, rezervor plin), întrerupătorul pe 'I', starea bujiei (curățați sau înlocuiți), iar dacă motorul este rece, închideți șocul. Dacă este înecat, deschideți șocul și accelerați complet trăgând demarorul.

Cum reglez tensiunea curelei de transmisie?

Consultați manualul pentru procedura exactă. În general, trebuie să slăbiți fixările motorului, să ajustați cureaua astfel încât să aibă un joc de aproximativ 10 mm, apoi strângeți. Verificați la fiecare 4 ore de utilizare.

Ce ulei folosesc pentru motor și vibrator?

Pentru motorul Honda GX120: ulei SAE 10W30, cantitate 0,6 litri. Pentru vibrator: ulei SAE 10W40, cantitate 0,22 litri.

Cum transport placa vibrantă în siguranță?

Utilizați kitul de roți integrat. Blocați mânerul, trageți cureaua pentru a elibera roțile, coborâți roțile la sol, înclinați mașina înainte pentru ca roțile să alunece sub placă. Nu transportați niciodată cu motorul în funcțiune.

Ce echipament de protecție individuală (EPI) trebuie să port?

Purtați încălțăminte de siguranță, protecție auditivă și oculară, mănuși, mască antipraf dacă este necesar și îmbrăcăminte ajustată. Legați părul lung.

Cum întrețin filtrul de aer?

Verificați și curățați filtrul de aer la fiecare 20 de ore (sau lunar). Înlocuiți-l dacă este necesar sau la fiecare 12 luni. Un filtru colmatat poate reduce vibrațiile și performanța.

De ce nu avansează placa vibrantă sau vibrează slab?

Cauze posibile: turație motor prea mică (puneți accelerația la maxim), curea de transmisie slăbită (de reglat), filtru de aer colmatat (curățați) sau problemă de ambreiaj/vibrator (contactați un tehnician).

Cum folosesc sistemul de udare?

Umpleți rezervorul cu apă. Sistemul udă placa pentru a preveni lipirea asfaltului. Utilizați-l la compactarea mixturii asfaltice. Verificați racordurile și debitul.

Care este procedura de oprire a mașinii?

Puneți accelerația la ralanti, rotiți contactul pe '0', apoi închideți robinetul de combustibil. Lăsați motorul să se răcească înainte de orice intervenție.

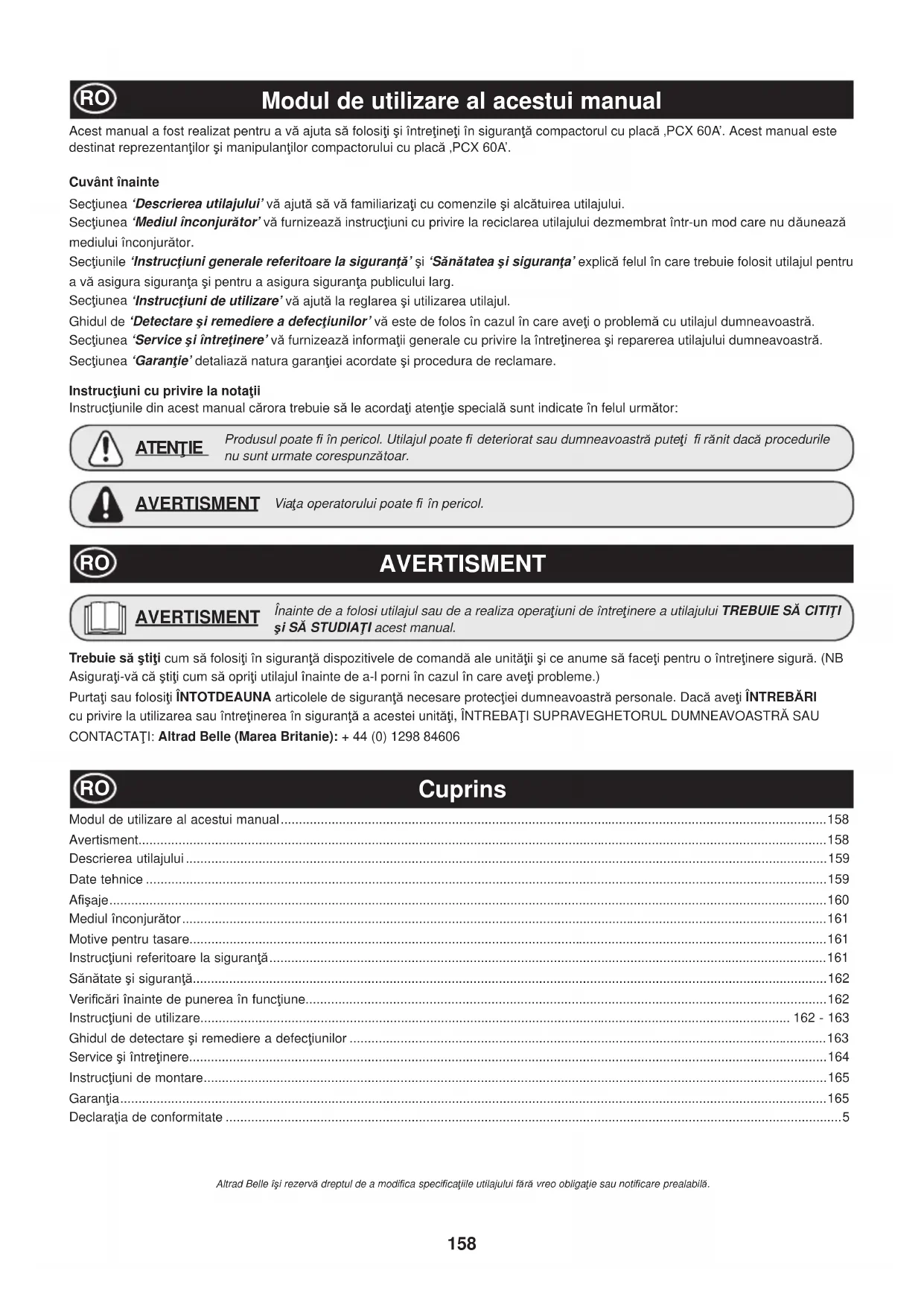

MANUAL DE UTILIZARE BELLE PCX 60A Lescha

Noi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, certific prin prezenta că în cazul în care produsul descris în cadrul acestui certificat este cumparat de la un distribuitor autorizat Belle Group în cadrul CEE, este conformă cu următoarele directive CEE: 2006/42/CE (prezenta directivă înlocuiește Directiva 98/37/CE), de compatibilitate electromagnetică a Directivei 2004/108/CE (astfel cum a fost modificată prin 89/336/CEE, 92/31/CEE și 93/68 CEE). Deșeurile electrice și electronice (DEEE) 2002/96/CE, tensiune scăzută a Directivei 2006/95/CE, BS EN ISO 12100-1:2003 Securitatea mașinilor și associate standardele armonizate, acolo unde este cazul. A emisiilor de zgomot în conformitate cu Directiva 2000/14/CE anexa VI & 2005/88/CE, pentru mașini în temeiul articolului 12 organismul notificat este AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Fișierele de zgomot tehnice sunt deținute de către Ray Neilson la adresa șefului de grup Belle Oficiul pentru care este menționat mai sus.

Acest manual a fost realizat pentru a vă ajuta să folositi și întrețineți în siguranță compactorul cu placă ,PCX 60A'. Acest manual este destinat reprezentanților și manipulantilor compactorului cu placă ,PCX 60A'.

Cuvânt înainte

Secțiunea ‘Descrierea utilajului’ vă ajută să vă familiarizați cu comenzile și alcătuirea utilajului.

Secțiunea ‘Mediul înconjurător’ vă furnizează instrucțiuni cu privire la reciclarea utilajului dezmembrat într-un mod care nu dăunează mediului înconjurător.

Secțiunile ‘Instrucțiuni generale referitoare la siguranță’ și ‘Sănătatea și siguranța’ explică felul în care trebuie folosit utilajul pentru a vă asigura siguranța și pentru a asigura siguranța publicului larg.

Sectiunea 'Instrucțiuni de utilizare' vă ajută la reglarea și utilizarea utilajul.

Ghidul de 'Detectare și remediere a defectiunilor' vă este de folos în cazul în care aveți o problemă cu utilajul dumneavoastră.

Secțiunea ‘Service și întreținere’ vă furnizează informații generale cu privire la întreținerea și reparerea utilajului dumneavoastră.

Secțiunea ‘Garantie’ detaliază natura garanției acordate și procedura de reclamare.

Instrucțiuni cu privire la notații

Instrucțiunile din acest manual cărora trebuie să le acordați atenție specială sunt indicate în felul următor:

ATENTIE

Produsul poate fi în pericol. Utilajul poate fi deteriorat sau dumneavoastră puteți fi rănit dacă procedurile nu sunt urmate corespunzătoar.

AVERTISMENT

Viața operatorului poate fi în pericol.

AVERTISMENT

AVERTISMENT

Înainte de a folosi utilajul sau de a realiza operațiuni de întreținere a utilajului TREBUIE SĂ CITIȚI și SĂ STUDIATI acest manual.

Trebuie să știți cum să folosiți în siguranță dispozitivele de comandă ale unității și ce anume să faceți pentru o întreținere sigură. (NB Asigurați-vă că știți cum să opriți utilajul înainte de a-l porni în cazul în care aveți probleme.)

Purtați sau folosiți ÎNTOTDEAUNA articolele de siguranță necesare protecției dumneavoastră personale. Dacă aveți ÎNTREBĂRI cu privire la utilizarea sau întreținerea în siguranță a acestei unități, ÎNTREBAȚI SUPRAVEGHETORUL DUMNEAVOASTRĂ SAU CONTACTAȚI: Altrad Belle (Marea Britanie): + 44 (0) 1298 84606

Cuprins

Modul de utilizare al acestui manual....158

Avertisment....158

Descrierea utilajului....159

Date tehnice 159

Afişaje....160

Mediul înconjurător....161

Motive pentru tasare....161

Instrucțiuni referitoare la siguranță....161

Sănătate și siguranță....162

Verificări înainte de punerea în funcțiune....162

Instrucțiuni de utilizare.... 162 - 163

Ghidul de detectare și remediere a defectiunilor 163

Service și întreținere....164

Instrucțiuni de montare....165

Garantia....165

Declarația de conformitate ....5

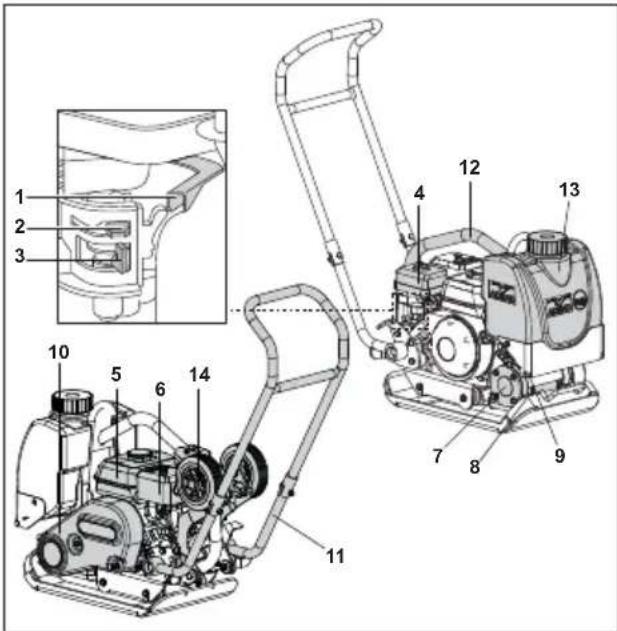

Descrierea utilajului

1. Maneta regulatorului
2. Maneta de şoc
3. Maneta ON/ OFF pentru combustibil
4. Carcasa fi ltrului de aer
5. Rezervorul pentru combustibil
6. Eşapamentul
7. Unitatea de vibratorului
8. Sonda de verifi care a uleiului vibratorului
9. Punctul de legare al barei de pulverizare cu apă
10. Apărătoarea curelei
11. Bara conducătoare
12. Cadru pentru ridicare
13. Rezervorul de apă
14. Dispozitiv de prindere pentru transportor

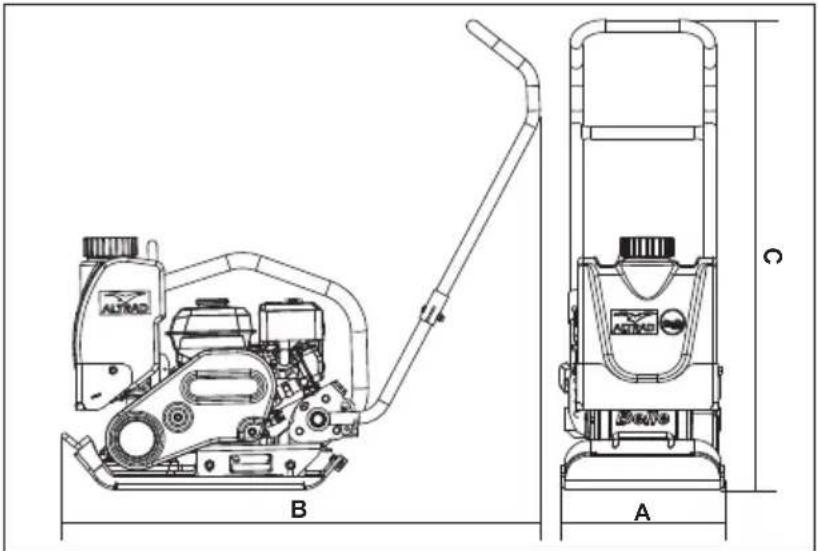

Date tehnice

Model PCX 60A
A – Lățime (mm) 350
B – Lungime – Utilizare (mm) 1010
C – Înălțime – Utilizare (mm)	1010
Lungime – Depozitare (mm) 660
Înălțime – Depozitare (mm)	550
Modelul de motor Honda GX120
Puterea motorului (Cp/ kW) 4.0/3.0 @ 3800rpm
* Greutate (kg) 72.5
Forța vibratorului (kN)	11
Frecvența (Hz)	101
Viteza maximă de deplasare (m/min.)	25
Forța de tasare (kg/ m2)	565
** Vibrăția celor 3 axe (m/sec2)	4.9
Nivelul puterii acustice (dB(A))	105

* Greutatea include echipamentul pentru apă și dispozitivul de prindere pentru transportor. (Componentele 13 din descrierea utilajului)

** Nivelul minim conform EN 500 Partea 4

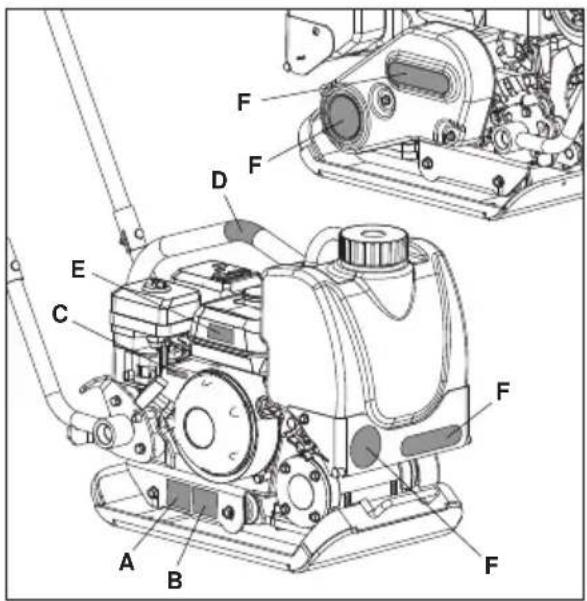

AUTRAC B A C

A. Afişaj siguranță.
B. Afişaj zgomot.
C. Afişaj motor RPM.
D Afişaj ridicare.
E. Afişaj avertizare motor.
F. Afisaj de marca.

A - Afisaj siguranță (Part No. 19.0.373)

Vår rog să citiți manualul utilizatorilor

Folosiți încălțări de protectie

Folosiți protectie auditivă

Folosiți protectie la ochi

B - afişaj zgomot (800-99942)

Pozitie motor cu viteză mare

Pozitie motor cu viteză mică

D - afişaj ridicare

Punct ridicare

E - Afisaj avertizare motor

Benzina este foarte inflamabilă. Opriți motorul și acordați timp pentru răcire înainte de reumplere.

Motorul emite monoxid de carbon toxic. Nu folositi motorul în zone închise.

Vă rog să citiți manualul motorului.

Mediul înconjurător

Înlăturarea sigură.

Instrucțiuni de protejare a mediului înconjurător. Utilajul conține materiale valoaroase. Duceți utilajul dezmembrat și accesoriiile la unitățile de reciclare competente.

Componentă Material
Mânerul de operare Oțel
Placa de bază	Oțel
Greutățile excentrice	Oțel
Unitatea de vibratorului Aluminiu
Carcasa motorului pe benzină	Aluminiu
Capacele motorului pe benzină	Material sintetic
Diverse piese	Oțel și aluminiu

Motive pentru tasare

Solul care a fost perturbat sau locurile nou umplute, baza de dedesubt sau partea neagră de deasupra, pot conține mici goluri sau pungi de aer care, dacă nu sunt comprimate, vor duce la apariția uneia sau mai multor probleme.

1. Pe măsură ce traficul traversează suprafața unei arii netasate, materialul este comprimat. Aceasta duce la slăbirea suprafeței de deasupra deoarece materialul umple golul.
2. O situație similară apare în cazul sarcinilor statice pe teren netasat. Sarcina (de exemplu o clădire) se va lăsa în jos.
3. În materiile cu goluri, apa se poate infiltra mult mai uşor, ceea ce duce la eroziune. Pătrunderea apei poate de asemenea duce la dilatarea solului în timpul temperaturilor scăzute și la contractare în timpul perioadelor secetoase. Dilatarea și contractarea sunt o cauză importantă a deteriorării fundațiilor clădirilor și în mod normal duce la necesitatea de subzidire a structurii.

Tasarea sporește densitatea materiei și așadar mărește capacitatea sa de susținere a sarcinii, reduce golurile de aer și așadar reduce riscul de alunecare, dilatare și contractare datorate infiltrării apei.

Instrucțiuni referitoare la siguranță

Pentru protecția dumneavoastră personală și pentru protejarea celor din jurul dumneavoastră, vă rugăm să citiți și să vă asigurați că înțelegeți pe deplin următoarele informații referitoare la siguranță. Manipulantul este responsabil pentru asigurarea înțelegerii depline cu privire la felul în care trebuie utilizat în siguranță acest utilaj. Dacă nu sunteți sigur de utilizarea corectă și sigură a compactorului cu placă PCX 60A, consultați-vă supraveghetorul sau Altrad Belle.

ATENTIE

Întreținerea necorespunzătoare poate fi periculoasă. Citiți și înțelegeți această secțiune înainte de efectuarea oricăror operațiuni de întreținere, service sau reparații.

• Acest utilaj este greu și nu trebuie ridicat de o singură persoană. Fie chemați ajutoare sau folosiți utilajele de ridicare corespunzătoare.
• Interziceți accesul în zona de lucru și țineți membrii publicului și personalul neautorizat la o distanță sigură.
• Manipulantul trebuie să poarte Echipament Personal de Protecție (EPP) oricând folosește utilajul (a se vedea secțiunea Sănătate și Siguranță).
• Asigurati-vă că știți cum să opriți în siguranță acest utilaj înainte de a-l porni în cazul în care aveți probleme.
• Opriți întotdeauna motorul înainte de transportare, mutare pe şantier sau reparare.
• În timpul funcționării, motorul devine foarte fierbinte. Lăsați motorul să se răcească înainte de a-l atinge. Nu lăsați niciodată motorul pornit sau nesupravegheat.
• Nu demontați sau modificați niciodată orice apărătoare cu care este prevăzut utilajul. Acestea vă asigură protecția. Verificați întot deauna starea și siguranța apărătoarelor. Dacă oricare dintre ele sunt deteriorate sau lipsesc, NU FOLOSITI UTILAJUL înainte de a înlocui sau repare apărătoarea.
• Nu utilizati UTILAJUL dacă sunteți bolnav, vă simții obosit sau dacă vă aflați sub influența alcoolului sau a drogurilor.

ATENTIE

Combustibilul este inflamabil. Acesta poate cauza răniri sau daune materiale. Opritii motorul, stingeți orice flacără deschisă și nu fumați în timp ce umpleți rezervorul cu combustibil. Ștergeți întotdeauna orice combustibil vărsat pe jos.

Instrucțiuni de siguranță referitoare la combustibil

• Înainte de a realimenta cu combustibil, opriți motorul și lăsați-l să se răcească
• Când realimentați, NU FUMAȚI și asigurați-vă că nu există surse de foc în zona respectivă.
  • Combustibilul văat pe jos trebuie neutralizat imediat, folosind nisip. Dacă vărsați combustibil pe haine, schimbați-le.
• Depozitați combustibilul într-un recipient aprobat în acest scop, departe de căldură și surse de aprindere.

Vibratiile

O parte din vibrațiile din cursul operațiunii de netezire sunt transmise prin bara conducătoare mâinilor manipulantului. Consultați specificațiile și datele tehnice pentru nivelele de vibrație și timpii de folosire (timpul zilnic maxim recomandat pentru folosire). NU DEPĂȘITI timpii maximi de folosire.

EPP (Echipamentul Personal de Protecție)

EPP corespunzător trebuie purtat când se folosește acest utilaj, adică ochelari de protecție, mănuși, căști de protecție pentru urechi, mască împotriva prafului și încăltăminte cu vârf metalic (cu tălpi anti-derapante pentru protecție suplimentară). Purtați îmbrăcăminte corespunzătoare activității pe care o desfășurați. Protejați-vă întotdeauna pielea de contactul cu betonul.

Praful

Procesul de tasare poate produce praf, ceea ce poate fi periculos pentru sănătatea dumneavoastră. Întotdeauna purtați o mască potrivită tipului de praf produs.

Combustibilul

Nu ingerați sau inhalați vapori de combustibil și evitați contactul cu pielea. Spălați imediat pielea cu apă dacă a intrat în contact cu combustibilul. Dacă vă intră în ochi combustibil, spălați cu apă din abundență și consultați imdeiat medicul.

Gazele de eşapament

Nu utilizati utilajul ,PCX 60A' în spații închise sau în interior. Asigurați-vă că zona de lucru este ventilată corespunzător.

AVERTISMENT

Viața operatorului poate fi în pericol.

Verificări înainte de punerea în funcțiune

Inspectarea înainte de punerea în funcțiune

Următoarele instrucțiuni de inspectare înainte de punerea în funcțiune trebuie efectuate înainte de începerea fiecărei sesiuni de lucru sau după fiecare patru ore de utilizare, care dintre acestea are loc mai întâi. Vă rugăm să consultați secțiunea de service pentru instrucțiuni mai detaliate. Dacă se descoperă orice defect, utilajul ,PCX 60A' nu trebuie folosit înainte de a remedia defectul în cauză.

1. Inspectați atent utilajul, PCX 60A' pentru a vedea dacă sunt semne de deteriorare. Asigurați-vă că apărătoareaa curelei este fixată înainte de a folosi utilajul.
2. Verificați dacă furtunele, orificiile de umplere, bușoanele de golire și orice alte zone prezintă semne de fisurare. Reparați orice fisuri înainte de utilizare.
3. Verificați nivelul de ulei al motorului și completați dacă este necesar.
4. Verificați nivelul de combustibil al utilajului și completați dacă este necesar.
5. Verificați dacă există scurgeri de combustibil sau ulei.

Instrucțiuni de utilizare

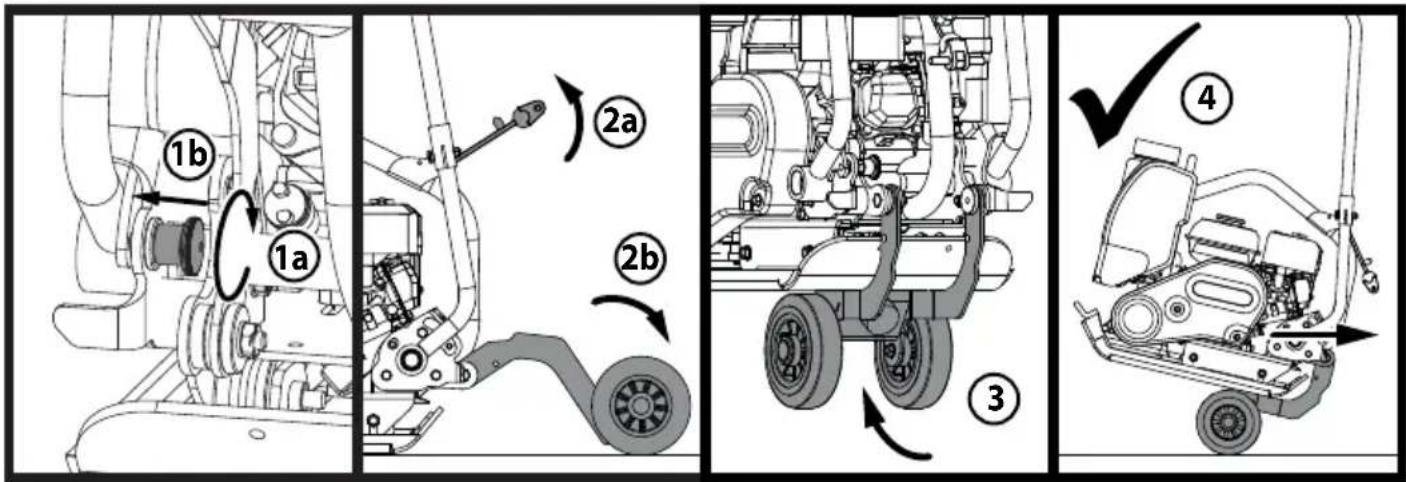

- Transportați compactorul unde este necesar

Când este necesar să folosiți echipamentul de ridicare pentru a poziționa utilajul ,PCX 60A', asigurați-vă că echipamentul de ridicare are o LSL (Limită a Sarcinii de Lucru) corespunzătoare greutății utilajului PCX 60A (a se vedea secțiunea Date Tehnice sau plăcuța matricolă a utilajului). Prindeți lanțuri corespunzătoare sau cabluri NUMAI de punctul de ridicare de pe partea superioară a utilajului PCX 60A.

• Nu lăsați niciodată motorul pornit în timpul transportării sau mutării utilajului PCX 60A, chiar dacă este vorba de o distanță scurtă.
• Dacă ați efectuat toate verificările prezentate în secțiunea referitoare la operațiunile dinainte de punerea în funcțiune, puteți porni motorul.

Gama de compactoare PCX 60A produse de Altrad Belle sunt prevăzute cu ambreiaj centrifugal, ceea ce îi permite motorului să funcționeze la relanti fără acționarea vibratorului. Pe măsură ce viteza mootorului este mărită, ambreiajul va cupla și acționa vibra torul. Pentru utilizare corectă, viteza motorului trebuie să fie reglată la maxim.

- Reglați regulatorul la maxim și folosiți maneta de comandă pentru a dirija sau întoarce utilajul PCX 60A.

Vibratorul nu face să vibreze numai placa de bază, dar o va face și să se deplaseze înainte. În timpul utilizării normale, nu trebuie să împingeți utilajul PCX 60A, ci lăsați-l să se deplaseze în ritmul său. Viteza de deplasare va fi determinată de starea suprafeței ce urmează a fi tasată. Dacă suprafața ce urmează a fi tasată este în pantă, trebuie să aveți mare grijă în ce privește controlarea direcției de deplasare a utilajului PCX 60A. Dacă este necesar, legați o frânghie corespunzătoare de utilajul PCX 60A într-un punct inferior de pe șasiu pentru a permite ajutor să preia o parte din greutatea utilajului PCX 60A. Lucrați în susul și josul unei pante, și nu de-a latul acesteia.

- Folosiți utilajul PCX 60A pe o suprafață după un anumit model până ce a fost atinsă tasarea necesară.

În cazul în care există un număr de mai multe straturi ce trebuie tasate unul deasupra celuilalt, tasați fiecare strat individual.

AVERTISMENT

Înainte de a folosi utilajul sau de a realiza operațiuni de întreținere a utilajului TREBUIE SĂ CITIȚI și SĂ STUDIATI acest manual.

Honda GX120

1. Deschideți robinetul pentru combustil prin comutarea manetei ON/OFF pentru combustibil în poziție maximă la dreapta.
2. Dacă porniți motorul rece, reglați șocul în poziția ON prin comutarea manetei de șoc maxim la stânga. Dacă reporniți un motor cald, șocul nu este în mod obișnuit necesar. Totuși dacă motorul s-a răcit până la un anumit grad, poate fi necesar șocul parțial.
3. Comutați butonul ON/OFF al motorului în sensul acelor de ceasornic în poziția I.
4. Reglați regulatorul la relanti prin deplasarea manetei regulatorului maxim la dreapta. Nu porniți motorul la viteză maximă deoarece compactorul va vibra de îndată ce pornește motorul.

5. Apucând ferm cu o mână bara conducătoare, prindeți mânerul demarorului de recul cu cealaltă. Trageți demarorul de recul până când simții rezistență din partea motorului, apoi lăsați demarorul să revină în poziție.

6. Având grijăsnu trageti cablul demarorului de tot în afară, trageti repede de maneta demarorului.

7. Repetați până pornește motorul.

8. Odată ce motorul pornește, comutați treptat maneta de șoc în poziția OFF prin deplasarea sa la dreapta.

9. În cazul în care motorul nu trage după mai multe încercări, urmati Ghidul de depanare.

10. Pentru a opri motorul, reglați regulatorul la relanti și comutați butonul ON/OFF al motorului invers sensului acelor de ceasornic în poziția 0.

11. Opriti combustibilul.

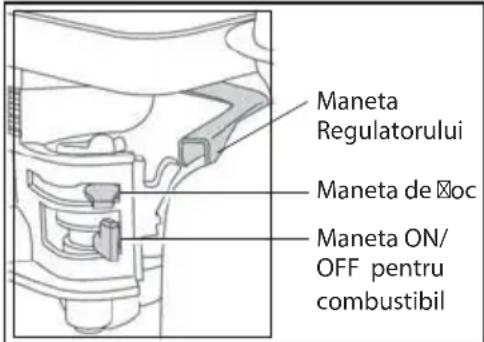

Maneta Regulatorului Maneta de ☐oc Maneta ON/ OFF pentru combustibil

Ghidul de detectare și remediere a defectiunilor

Problemă Cauză Remediu
Motorul nu pornește.	Nu este carburant.	Deschideți capacul.
		Umpleți rezervorul de carburant.
	Motorul este oprit. Porniți motorul.
	Bujia este defectă.	Ștergeți și resetați soclul bujiei.
	Motorul este rece. Opriți șocul
	Motorul este înecat.	Honda, deschideți șocul, deschideți accelerația complet, trageți starterul până când motorul pornește.
Motorul tot nu pornește.	Defect major	Contactați un agent sau Altrad Belle.
Unitatea nu vibrează.	Viteza motorului prea mică.	Setați viteza motorului la repede.
	Tensiunea din curea mică.	Ajustați tensiunea din curea.
	Filtrul de aer blocat.	Curățați sau înlocuiți filtrul de aer.
	Unitatea de acționare defectă.	Contactați un agent sau Altrad Belle.
	Vibratorul defect.
Asfaltul aderă la placă.	Lipsa ungerii.	Folosiți un sistem de stropire cu apă.
Vitezăde deplasare redusă (placa se scufundă)	Přehutněno.	Odjet s deskou a předălat.
Nízká pojezdová rychlost (deska se propadá).	Grosimea stratului prea mare.	Îndepărtați o parte din material.
	Umezeală prea ridicată sau prea scăzută.	Îndepărtați material și ajustați.

Întreținere

Gama de utilaje PCX 60A fabricată de Altrad Belle este produsă pentru a rula timp de mulți ani fără probleme. Se recomandă ca un reprezentant autorizat Altrad Belle să realizeze toate operațiunile majore de întreținere și reparare. Folosiți întotdeauna piese de schimb originale Altrad Belle. Folosirea altor piese poate duce la pierderea garanției.

Înainte de efectuarea operațiunilor de întreținere a utilajului, opriți motorul și deconectați conductorul HT de pe bujie.

Aşezatî întotdeauna utilajul PCX 60A pe teren drept pentru a vă asigura că nivelele de lichide sunt citite corect. Folositi numai tipurile recomandate de ulei (vezi tabelul de mai jos).

Perioada de rodaj

Când este folosit pentru prima dată utilajul PCX 60A, uleiul de motor trebuie schimbat după perioada inițială de rodaj (a se vedea manualul motorului pentru detalii). Uleiul pentru cutia de transmisie a vibratorului trebuie schimbat după primele 100 de ore de utilizare, apoi la fiecare 500 de ore de funcționare. Pentru detalii cu privire la schimbarea uleiului cutiei de transmisie a vibratorului, consultați ,Unitatea vibratorului'.

Tensiunea curelei trebuie verificată după 4 ore de funcționare.

Întreținerea de rutină		După 4 ore	Prima lună / 20 ore	3 luni / 50 ore	6 luni / 100 ore
Ulei de motor	Verificați nivelul	√
	Schimbați		√		√
Filtru aer	Verificați starea		√		√
	Înlocuiti atunci când este necesar / la fiecare 12 luni
Siguranța	Verificați / Curățați				√
Cureaua Tensionați		√ √	√

Ulei/Carburant Tip & Cantitate – Tipul bujiei

	Tip ulei	Cantitate (litri)	Tip Carburant	Capacitate (litri)	Tip Bujie Soclu Electrod
Benzină Honda GX120	S.A.E. 10W 30	0.6	Fără Plumb	2.5	BM6ES or BPR6ES	0.7 - 0.8mm
Vibrator	S.A.E. 10W 40	0.22 N/A	N/A	N/A	N/A

Sonda Garnitura nivel normal partea inferioară a filetului

Unitatea vibratorului

Scoateți sonda împreună cu garnitura, verificați dacă nivelul de ulei atinge filetul de jos de pe orificiul sondei de ulei. Completați cu uleiul corespunzător. (a se vedea schema)

1. Răsuciți butonul de blocare a mânerului pentru a cupla blocajul mânerului și a bloca mânerul.
2. După ce mânerul a fost blocat, trageți în sus de maneta de fixare a setului de rulare pentru a debloca setul de rulare. Coborâți setul de rulare la sol.
3. Înclinați mașina cu totul pe marginea din față a plăcii de bază și lăsați setul de rulare să gliseze sub placa de bază.
4. Acum, mașina este pregătită pentru a fi transportată spre înapoi folosind setul de rulare.

Garantie

Noua dvs. placă compactoare „PCX 60A” simplă produsă de Altrad Belle beneficiază de un termen de garanție pe o perioadă de un an (12 luni) de la data achiziționării. Garanția Altrad Belle acoperă defectele ce pot apărea în design, în materiale și în manoperă.

Următoarele aspecte nu sunt acoperite de garanție din partea Altrad Belle:

1. Defecte cauzate de abuz, folosire greşită, scăpare de la înălțime sau alte defecte similare cauzate fie din cauza asamblării greşite a plăcii compactoare, fie din nerespectarea operațiunilor de în operare și întreținere.
2. Modificările, îmbunătățirile sau reparațiile realizate de către personal neautorizat de Altrad Belle sau agenții săi autorizați.
3. Costurile de transport sau livrare la și de la Altrad Belle sau agenții săi autorizați, pt. reparații ce nu sunt acoperite de garanție, pentru orice fel de utilaj produs de către Altrad Belle.
4. Costul materialelor și/sau orelor de muncă pt. înnoirea, reparația sau schimbul componentelor datorită uzurii normale.

Următoarele componente nu sunt acoperite de garanție:

• Cureaua de transmisie
• Filtrul de aer al motorului
- Bujia motorului

Altrad Belle și/sau agentii săi autorizați, directori, angajați nu pot fi trași la răspundere pentru alte defecte, pierderi sau cheltuieli cauzate de imposibilitatea de a utiliza utilajul în alte scopuri decât cel pentru care a fost conceput.

Cererile de acordare ale garantiei

Toate cererile de acordare ale garanției tb. adresat în primul rând către Altrad Belle, fie prin telefon, prin Fax, prin Email sau în scris.

Pt. cereri de acordare a garantiei contactati:

Tel: [phone] Fax: [phone] Email : [e-mail]

Scrieti la:

Înregistrarea Garantiei:

În eforturile companiei ALTRAD Belle de a deveni mai „verde” și mai ecologică, am introdus acum înregistrarea online a garanției. Pentru a accesa pagina de înregistrare a site-ului nostru, vă rugăm să utilizați următoarea adresă:-

În mod alternativ, pentru a accesa pagina de înregistrare, vă rugăm să scanați codul QR alăturat (cod de răspuns rapid) utilizând telefonul inteligent.
