BELLE RPC 6080 - Vibrační deska Lescha - Bezplatný návod k obsluze

Typ výrobku	Obousměrná vibrační deska
Značka	Lescha (Altrad Belle)
Model	BELLE RPC 6080 (RPC 60/80)
Motor	Honda GX390 (benzin) nebo Hatz 1D81Z (diesel) podle varianty
Výkon motoru	9,4 k / 7,0 kW (benzínová verze)
Hmotnost	380 kg (benzínová verze)
Razicí síla	1220 kg/m²
Odstředivá síla	60 kN
Frekvence vibrací	70 Hz
Maximální sklon	20°
Max. rychlost pojezdu	26 m/min (vpřed)
Hladina hluku	109 dB(A)
Hladina vibrací (3 osy)	7,28 m/s²
Palivo	Benzín bezolovnatý (benzinový motor) nebo Diesel BS2869 (dieselový motor)
Objem palivové nádrže	6,4 L (benzin) / 10 L (diesel)
Motorový olej	SAE 10W30
Objem motorového oleje	1,1 L (benzin) / 1,8 L (diesel)
Olej převodovky	SAE 75W90, 1,2 L
Hydraulický olej	Shell Tellus 32 nebo Fuchs Renolin MR520, 0,2 L
Údržba řemene	Zkontrolovat napětí po 4 hodinách, poté každých 150 hodin
Záruka	1 rok (12 měsíců) na díly a práci
Hlavní funkce	Hutnění zemin, asfaltů, násypů; pojezd vpřed/vzad; odstředivá spojka
Bezpečnost	Automatické zastavení při zpátečce při uvolnění; ochrana řemene; zvedací oko
Náhradní díly	Dostupné u prodejce Altrad Belle; používejte originální díly

Často kladené otázky - BELLE RPC 6080 Lescha

Jak nastartovat benzínový motor Honda GX390 ?

Otevřete palivový kohout, nastavte sytič na ON, pokud je motor studený, otočte klíč do polohy 'I', umístěte ovládací páku do polohy zastavení, táhněte startovací páku až do odporu a pak rychlým pohybem. Po nastartování vraťte sytič do polohy OFF.

Jaký motorový olej použít a jak často ho měnit ?

Použijte olej SAE 10W30. Kontrolujte hladinu každých 8 hodin, vyměňte po prvním měsíci (50 hodin) a poté každých 150 nebo 250 hodin podle použití.

Jak zkontrolovat a seřídit napětí řemene ?

Sejměte kryt, zatlačte do středu řemene mezi řemenicemi: měl by se prohnout o 10 až 15 mm. Pro nastavení povolte šrouby napínacího zařízení a posuňte motor nebo řemenici, poté utáhněte.

Co dělat, když motor nestartuje ?

Zkontrolujte hladinu benzínu a přívod, vyčistěte svíčku, zavřete sytič, pokud je motor studený, nebo v případě zalití otevřete sytič a několikrát táhněte. Pokud potíže přetrvávají, kontaktujte prodejce.

Jak bezpečně přepravovat vibrační desku ?

Použijte zvedací oko s vybavením vhodným pro zatížení (minimálně 380 kg). Připevněte řetězy nebo popruhy pouze k tomuto oku. Nezvedejte sami, požádejte o pomoc.

Jaké osobní ochranné prostředky (OOP) jsou doporučeny ?

Ochranné brýle, rukavice, protihluková přilba (109 dB), protiprachová maska, ocelové boty. Svažte dlouhé vlasy a odstraňte šperky.

Proč se vibrační deska pohybuje pomalu ?

Zkontrolujte otáčky motoru (musí být na max), napětí řemene, stav vzduchového filtru, hladinu hydraulického oleje (příliš mnoho nebo málo). Pokud problém přetrvává, kontaktujte servis.

Jak odvzdušnit hydraulický systém ?

Postavte stroj do roviny, odstraňte plnicí uzávěr, pumpujte pomalu rukojetí při zpátečce, dokud hladina neklesne, znovu doplňte, pokračujte až do odporu, poté doplňte na maximum a uzavřete.

Jak zlikvidovat vibrační desku na konci životnosti ?

Nevyhazujte do domovního odpadu. Odevzdejte zařízení a jeho příslušenství do autorizovaného recyklačního střediska pro využití materiálů (ocel, hliník, plasty).

Co kryje záruka Altrad Belle ?

Záruka 12 měsíců kryje vady materiálu a zpracování. Vyloučeno je: běžné opotřebení, poškození nesprávným používáním, neautorizované úpravy, přeprava a spotřební díly jako řemen, vzduchový filtr a svíčka.

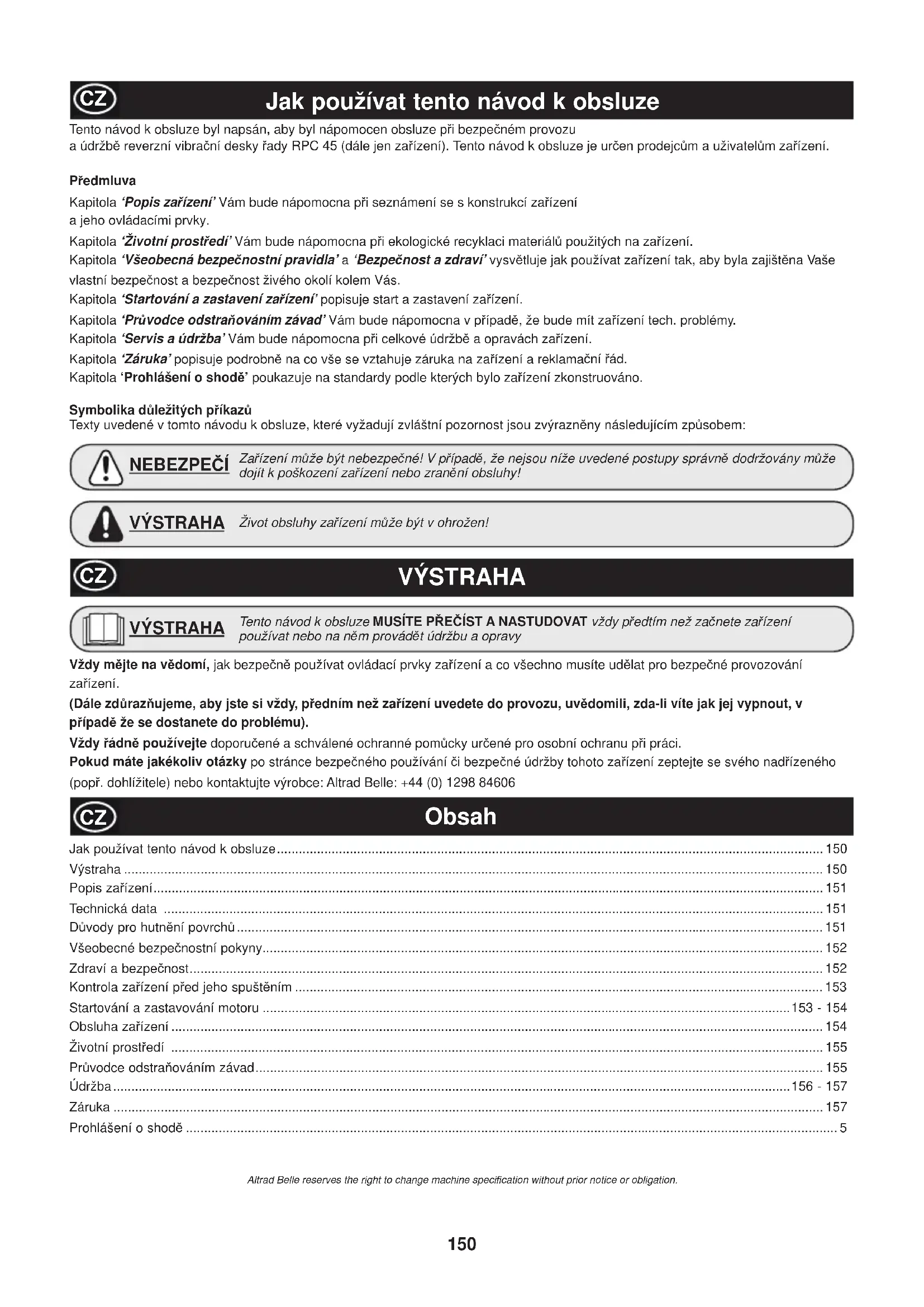

NÁVOD K OBSLUZE BELLE RPC 6080 Lescha

My, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK 17 0EU, Velká Británie, potvrzuji, že v případě výrobků uvedených v tomto osvědčení, které byly zakoupeny od autorizovaného prodejce Altrad Belle v rámci EHS, splňují následující směrnice EHS: 2006/42/CE (tato směrnice nahrazuje směrnici 98/37/ES), Elektromagnetická kompatibilita – směrnice 2014/30/EU (ve znění 89/336/EHS, 92/31/EHS, 93/68/EHS a 2004/108/ES), Odpadní elektrická a elektronická zařízení (OEEZ) – 2012/19/EU (ve znění 2002/96/ES), Nízkonapěťová směrnice 2014/35/EU (ve znění 2006/95/ES), BS EN ISO 12100-1:2003 Bezpečnost strojních zařízení a související harmonizované normy, popřípadě. Hlukové emise v souladu se směrnicí 2000/14/ES, příloha VI a 2005/88/ES, pro stroje podle článku 12, oznámený subjekt AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Velká Británie. Hluk. Technické soubory jsou drženy Rayem Neilsonem v sídle skupiny Belle Office na adrese uvedené výše.

Generální ředitel – jménem BELLE GROUP (SHEEN) UK

Tento návod k obsluze byl napsán, aby byl nápomocen obsluze při bezpečném provozu

a údržbě reverzní vibrační desky řady RPC 45 (dále jen zařízení). Tento návod k obsluze je určen prodejcům a uživatelům zařízení.

Předmluva

Kapitola 'Popis zařízení' Vám bude nápomocna při seznámení se s konstrukcí zařízení a jeho ovládacími prvky.

Kapitola 'Životní prostředí' Vám bude nápomocna při ekologické recyklaci materiálů použitých na zařízení.

Kapitola 'Všeobecná bezpečnostní pravidla' a 'Bezpečnost a zdraví' vysvětluje, jak používat zařízení tak, aby byla zajištěna Vaše vlastní bezpečnost a bezpečnost živého okolí kolem Vás.

Kapitola 'Startování a zastavení zařízení' popisuje start a zastavení zařízení.

Kapitola 'Průvodce odstraňováním závad' Vám bude nápomocna v případě, že bude mít zařízení technické problémy.

Kapitola 'Servis a údržba' Vám bude nápomocna při celkové údržbě a opravách zařízení.

Kapitola 'Záruka' popisuje podrobně na co vše se vztahuje záruka na zařízení a reklamační řád.

Kapitola 'Prohlášení o shodě' poukazuje na standardy, podle kterých bylo zařízení zkonstruováno.

Symbolika důležitých příkazů

Texty uvedené v tomto návodu k obsluze, které vyžadují zvláštní pozornost, jsou zvýrazněny následujícím způsobem:

NEBEZPEČÍ

Zařízení může být nebezpečné! V případě, že nejsou níže uvedené postupy správně dodržovány, může dojít k poškození zařízení nebo zranění obsluhy!

VÝSTRAHA

Život obsluhy zařízení může být ohrožen!

VÝSTRAHA

VÝSTRAHA

Tento návod k obsluze MUSÍTE PŘEČÍST A NASTUDOVAT vždy předtím, než začnete zařízení používat nebo na něm provádět údržbu a opravy.

Vždy mějte na vědomí, jak bezpečně používat ovládací prvky zařízení a co všechno musíte udělat pro bezpečné provozování zařízení.

(Dále zdůrazňujeme, abyste si vždy, předtím než zařízení uvedete do provozu, uvědomili, zda víte, jak jej vypnout, v případě, že se dostanete do problému).

Vždy řádně používejte doporučené a schválené ochranné pomůcky určené pro osobní ochranu při práci.

Pokud máte jakékoliv otázky po stránce bezpečného používání či bezpečné údržby tohoto zařízení, zeptejte se svého nadřízeného (popř. dohlížitele) nebo kontaktujte výrobce: Altrad Belle: [phone]

Obsah

Jak používat tento návod k obsluze....150

Výstraha 150

Popis zařízení....151

Technická data 151

Důvody pro hutnění povrchů 151

Všeobecné bezpečnostní pokyny 152

Zdraví a bezpečnost 152

Kontrola zařízení před jeho spuštěním 153

Startování a zastavování motoru 153–154

Obsluha zařízení 154

Životní prostředí 155

Průvodce odstraňováním závad 155

Údržba 156–157

Záruka 157

Prohlášení o shodě 5

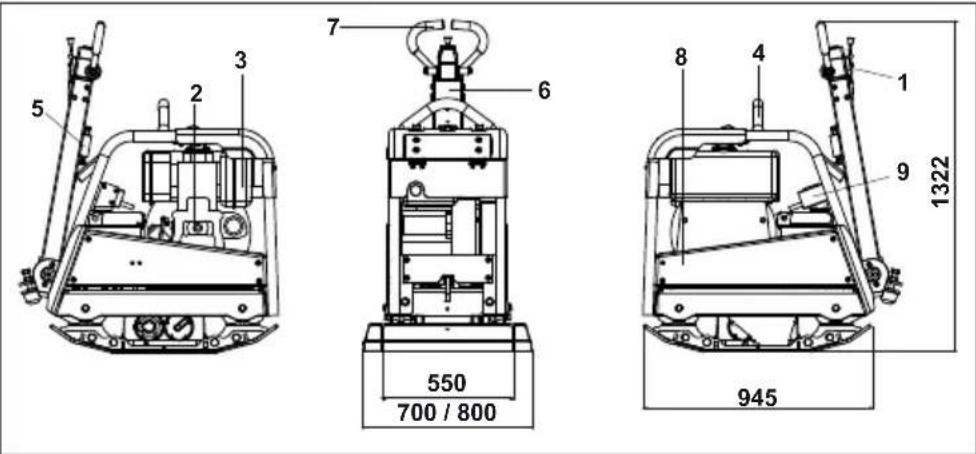

Popis zařízení

1. páčka plynu
2. startovací šňůra s rukojetí
3. palivová nádrž
4. oko pro zavěšení
5. zajišťovací páka ramena ovládací rukojeti
6. rameno ovládací rukojeti
7. hlavní rukojeť – pohyb vpřed a vzad
8. kryt klínového řemene
9. startování

Technická data

Model RPC 60/80 RPC 60/80D RPC 60/80DE
Motor Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Výkon Motoru (Hp / kW) 9.4 / 7.0 15.0 / 11.0 15.0 / 11.0
Otáčky	3000	3000	3000
Hmotnost (Kg)	380	475	502
Hutníci Sila (kg/m2)	1220	1773	1919
Odstředivá sila (kN)	60	60	60
Frekvence (Hz)	70	70	70
Max. Gradient (°)	20	20	20
Max. rychlost - (m/min)	26	25.5	25.5
*Vibrace ve Třech Osách (m/sec2)	7.28	6.48	6.48
Akus. tlak (dB(A))	109	109	109

* minimální hodnota vzhledem k EN500, část 4

Důvody pro hutnění povrchů

Při vytváření nových povrchů-podkladů, asfaltových vrstev, kdy je rozmísťován písek, nebo jiná výplň, dochází k tvorbě vzduchových mezer, které když nejsou zhutněny vedou k následujícím problémům:

1. doprava po nezhutněném povrchu vede k jeho deformacím a propadům ve vrstvách, takto dochází k poklesu povrchové nosné vrstvy
2. tentýž efekt vyvolává statický tlak (např. budov) na nezhutněný povrch
3. nezhutnělé povrchy podléhají rychleji erozi, vniká do nich okolní vlhkost (voda), což vede k jejich erozi Voda, která se dostala do nezhutnělých vrstev se mísí s pískem a dilatuje při změnách teploty. Takto dochází k poškozování podkladů budov a zvyšování nákladů na jejich opravy.

Hutněním se dosahuje zvýšení hustoty podkladového materiálu a tím jeho nosnosti a pevnosti. Hutněním se potlačují i výše popsané erozivní procesy.

Pro Vaši osobní bezpečnost a pro bezpečnost Vašeho okolí, prosím čtěte řádně tyto bezpečnostní pokyny a ujistěte se, že jim rozumíte a že jste je plně pochopili. Obsluha tohoto zařízení plně odpovídá za to, že pochopila a rozumí tomu, jak bezpečně obsluhovat toto zařízení. Pokud si nejste jisti, jak řádně a bezpečně obsluhovat toto zařízení, kontaktujte svého nadřízeného (dohlížitele) nebo výrobce Altrad Belle.

NEBEZPEČÍ

Nevhodné použití zařízení může být nebezpečné! Přečtěte si tuto kapitolu před použitím, údržbou nebo opravou zařízení!

• Toto zařízení je těžké a nesmí být zvedáno jednou osobou, je nutné mít vhodné manipulační zařízení nebo pomocníka.
• Pracovní oblast zařízení uzavřete kordonem a zamezte veřejnosti nebo nepovolaným osobám vstup na pracoviště.
• Při práci s tímto zařízením musí obsluha používat osobní ochranné pomůcky – viz níže „Ochrana zdraví a bezpečnost“.
• Před tím, než začnete se zařízením pracovat, se vždy ujistěte, že zařízení dokážete vypnout v případě, že se dostanete do potíží.
• Motor zařízení vždy vypněte předtím, než začnete zařízení přemísťovat, převážet nebo opravovat.
• Předtím, než se dotknete motorové části zařízení, nechte ji řádně vychladnout. Motor se za provozu zařízení velmi zahřívá! Nikdy nenechávejte běžet motor zařízení bez dozoru!
• Nikdy nemanipulujte a neodnímejte ochranné kryty zařízení, tyto kryty jsou zde pro Vaši ochranu. Nikdy nepoužívejte zařízení, dokud nejsou poškozené nebo chybějící ochranné kryty opraveny nebo vyměněny za nové.
• Nikdy nepoužívejte zařízení, pokud se cítíte unaveni, pokud jste nemocni, nebo pokud jste pod vlivem alkoholu nebo drog.

NEBEZPEČÍ

Pohonné látky jsou hořlavé! Mohou způsobit zranění a ničit osobní majetek. Před plněním zásobníku s palivem vypněte motor zařízení, uhaste veškeré otevřené ohně a uhaste hořící cigarety. Zbytky pohonných látek utřete do sucha.

Bezpečnost při manipulaci s pohonnými látkami.

• Před doplněním nádrže vypněte motor zařízení a nechte jej zchladnout.
• Při doplňování paliva nekuřte. Palivo doplňujte v místě, kde nejsou otevřené ohně.
• Rozlité palivo musí být ihned zasypáno pískem. Pokud si palivem potřísníte oblečení, ihned jej vyměňte.
• Palivo přechovávejte ve schválených nádobách určených pro tyto účely, mimo zdroje tepla a otevřeného ohně nebo jiných vznětlivých předmětů.

Zdraví a bezpečnost

Vibrace

Některé vibrace pocházející z provozu zařízení jsou přenášeny přes držadlo na paže obsluhy. Vibrační desky RPC Altrad Belle byly navrženy s cílem minimalizovat úroveň těchto vibrací. Berte na vědomí specifikace a technická data pro úroveň vibrací a dobu používání (viz výše). Nikdy nepřekračujte stanovené expoziční doby (časy použití).

Osobní ochranné pomůcky (dále jen OOP)

Při obsluze zařízení musí být vždy použity patřičné a schválené OOP, jako jsou ochranné brýle, rukavice, ochranné klapky na uši, protiprachová maska a vhodná a schválená ochranná obuv. Rovněž je nutno používat vhodné pracovní oblečení. Dlouhé vlasy je nutné vhodně chránit pod čepicí nebo stáhnout do copu. Před prací se zařízením je nezbytné sundat z těla šperky, náramky a jiné ozdobné módní prvky tak, aby se nedostaly do pohyblivých částí zařízení.

Prach

Při procesu hutnění může vznikat větší množství zvířeného prachu, který může být nebezpečný pro zdraví obsluhy. Vždy používejte ochrannou masku, která je určena pro daný typ prachových částic.

Palivo

Vyvarujte se polknutí paliva, vdechnutí palivových par nebo potřísnění pokožky. Potřísněnou pokožku ihned omyjte. Pokud se Vám palivo dostane do očí, vypláchněte je velkým množstvím vody a co nejdříve vyhledejte lékařskou pomoc.

Výfukové plyny

Nepoužívejte zařízení v nevětraných nebo stísněných prostorech, vždy se přesvědčte, že je pracovní oblast dostatečně ventilována.

VAROVÁNÍ

Výfukové plyny produkované tímto strojem jsou velmi toxické a mohou zabít!

Kontrola zařízení před jeho spuštěním

Prohlídka před spuštěním

Niže uvedená kontrolní prohlídka musí být provedena vždy před každým spuštěním zařízení nebo vždy po každé hodině provozu zařízení, podle toho co nastane dřív. Pro bližší informace nahlédněte do servisní části tohoto návodu. V případě jakékoliv závady musí být zařízení odstaveno a to do doby než dojde k odstranění závady.

1. důkladně stroj prohledněte na známky zjevného poškození, zkontrolujte ochranné prvky zda jsou funkční a nepoškozené, zvláště se soustředťte na kryt klínového řemene mezi motorem a tělem vibrátoru
2. zkontrolujte hladinu oleje v motoru a doplňte olej pokud je to nutné
3. zkontrolujte stav hladiny paliva v nádrži zařízení, v případě nedostatku proveďte jeho doplnění. Používejte čisté a čerstvé palivo. Znečištěné palivo může způsobit zanesení palivového systému.
4. zkontrolujte zda někde neuniká olej nebo palivo.

Startování a zastavování motoru

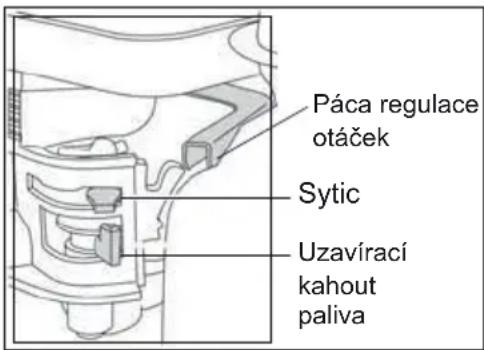

Honda GX390 (benzínový motor)

1. otevřete kohout nádrže s palivem otočením zcela doprava „ON“ – viz obrázek
2. pokud startujete motor za studena zapněte sytič do polohy „ON“ – zcela doleva, pokud startujete již zahřátý motor není třeba obvykle zapínat sytič, ale pokud motor již trochu zchladl bude sytič nutné trochu přivřít
3. zapněte červený vypínač motoru do pozice „l“ – zapnuto ve směru hodinových ručiček
4. páčku plynu nastavte do pozice volnoběhu tak, že ji posunete zcela doprava. Nikdy nestartujte motor na plný plyn, protože jakmile se motor nastartuje dojde přes odstředivou spojku k sepnutí funkce vibrace a zařízení začne vibrovat.
5. pevně jednou rukou uchopte manipulační držadlo zařízení, druhou uchopte startovací šňůru motoru. Lehce zatáhněte za šňůru až do bodu kdy ucítíte odpor motoru a poté prudce za šňůru zatáhněte.
6. Dejte si pozor, ať startovací šňůru při zatažení úplně neodmotáte!
7. Opakujte, dokud motor nenastartuje.
8. Jakmile motor nastartujete, vypněte sytič zatáhnutím páčky sytiče zcela doprava.
9. Motor zastavíte tak, že nastavíte páčku plynu na „volnoběh“ a otočíte vypínačem motoru do pozice „0“ – vypnuto.
10. Zastavte přívod paliva pomocí páčky nádrže s palivem.

1. Motor – je-li to možné – odpojte od poháněného zařízení vypnutím spojky. Zařízení přepněte na volnoběh.
2. Nastavte páčku regulace otáček motoru „1“, podle možnosti a potřeby, buď do polohy 1/2-START nebo max. START. Nízko nastavené otáčky = méně kouře při spuštění.
3. Dbejte na to, aby se páčka STOP „2“ (rozšířená výbava) nacházela v provozní poloze „START“.
4. Otočte dekompresní páčku až na doraz „1“. V této poloze se dekompresní automatika zaaretuje a motor je připraven ke spuštění.
5. Po aretaci dekompresní automatiky na doraz musíte pětkrát protočit motor klikou pro vytvoření komprese, aby bylo možné motor spustit.
6. Chytněte kliku oběma rukama a s přibývající rychlostí ji silně roztočte. Pokud se dekompresní páčka zaaretuje v poloze „0“ (komprese), musíte dosáhnout nejvyšší možné rychlosti. Jakmile se motor spustí, vytáhněte kliku z objímky.
7. Pokud během spouštění vznikne mírný zpětný ráz – přičemž se motor případně rozběhne v opačném směru – kliku okamžitě pusťte a vypněte motor.
8. Vyčkejte úplného zastavení motoru, pak teprve opakujte spouštění.

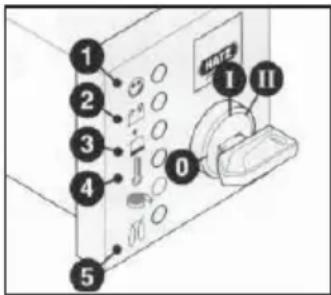

Hatz Diesel (elektrický start)

1. Nastavte dekompresní páčku do pozice „0“, vložte klíč do startování do pozice „I“ (rozsvítí se kontrolní světla tlaku oleje a baterie).
2. Otočte startovacím klíčem do pozice „II“.
3. Jakmile motor nastartuje, uvolněte klíč, který se musí sám vrátit do polohy „I“ a zůstat v této poloze po celou dobu běhu zařízení. Kontrolní světla baterie a oleje zhasnou ihned po nastartování. Kontrolka „1“ svítí, je-li zařízení v provozu.
4. Pokud něco vypadá nesprávně – nastane-li porucha, ihned zastavte motor a poruchu odstraňte (viz průvodce odstraňováním závad).
5. Kontrolka zobrazující teplotu motoru „4“ (přídavný prvek) se rozsvítí, pokud teplota válce motoru dosáhne vysoké hodnoty. Vypněte motor a zjistěte příčinu přehřívání.

Nikdy nespouštějte startér při běžícím nebo vypínajícím se motoru – nebezpečí zlomení zubu. Motor nikdy nevypínejte pomocí dekompresní páčky. Při přerušení provozu resp. po ukončení práce uložte spouštěcí kliku a klíček z dosahu neoprávněných osob.

1. Před opětovným startem vždy klíčem otočte do polohy „0“, takto ochráníte motor před přetížením, pokud bude ještě v běhu.
2. Nastavte páku plynu do polohy „1“ zpět na pozici „STOP“.
3. U motoru bez kontroly nízkých otáček nastavte páku plynu do polohy „1“ a potom nastavte páku „stop“ ve směru „STOP“ do pozice „2“. Podržte ji, dokud motor nezastaví.
4. uvolněte páku stop „2“ ihned poté, co se motor zastaví, a ujistěte se, že se páka vrátí do původní polohy (rozsvítí se kontrolka baterie a oleje)
5. natočte klíč do pozice „0“ a vytáhněte jej. Kontrolky samy zhasnou.

Pokyny k obsluze

• Přemístěte zařízení tam, kde jej hodláte použít. V případě manipulace s „RPC“ pomocí zvedacího zařízení se nejdříve ujistěte, že nosnost zvedacího zařízení je dostatečná ke zvedání „RPC“ (viz kapitola s technickými údaji nebo výrobní štítek). K zavěšení „RPC“ používejte jen správné řetězy nebo popruhy, které řádně umístěte v místě bodu pro zavěšení v horní části „RPC“.
• Nikdy nepřemistujte nebo nepřevážejte „RPC“ s nastartovaným motorem a to dokonce ani na krátkou vzdálenost.
• Za dodržení bodů uvedených v kapitole „kontrola před startem“ nastartujte motor zařízení. Hutnící zařízení „RPC“ je vybaveno odstředivou spojkou a funkce vibrace je mimo provoz, pokud motor běží na volnoběh. Zvýší-li se otáčky motoru odstředivá spojka sepne a spustí mechanický vibrátor a zařízení začne vibrovat. Pro dosažení správné funkčnosti při provozu zařízení je nutné, aby motor běžel na maximum otáček.

- Nastavte páčku plynu na maximum a pro řízení a otáčení s „RPC“ použijte ovládací rukojeti.

Spuštěný vibrátor umožní, že zařízení začne vibrovat a pohybovat se směrem vpřed. Za normálních okolností nemusíte „RPC“ tlačit, nechte ji pracovat volně její rychlostí. Rychlost pohybu je závislá na stavu hutněného povrchu. Pokud je hutněný povrch svahovitý je třeba při ovládání zařízení dbát zvýšené opatrnosti! V případě, že je svah příliš prudký je třeba použít pevného lana, které se jedním koncem pevně upevní v nejnižším možném bodě spodní části zařízení, aby mohl pomocník pomáhat odlehčit zařízení. Nikdy nevibrujte svah napříč! Vždy buď ve směru dolů nebo nahoru!

- Vibrovaný povrch vibrujte pomocí „RPC“ v systematickém sledu průchodů (nikdy ne náhodně) dokud není povrch dostatečně zhutněn.

Pokud je třeba zhutnit více vrstev materiálu je nutné každou vrstvu zhutnit zvlášť samostatně.

Životní prostředí

Bezpečné nakládání s odpady

Pokyny pro ochranu životního prostředí.

Zařízení je složeno z různých druhů materiálů.

Nepoužitelné zařízení a jeho části odevzdejte na určená místa k recyklaci!

Popis součásti	Materiál
Rukojet'	Ocel
Přední Kryt	HDPE (polyethylen)
Hlavní Rám	Ocel
Vibrační Základová Deska	Ocel
Rukojet'	Polyuretanová pěna
Motor	Hliník
Silentbloky	Ocel a guma
Jiné Části	Ocel a hliník

Průvodce odstraňováním závad

Problém	Příčlna	Opatření
Motor nenastartuje.	Prázdná nádrž paliva.	Otevřete víčko pal.
		Nádrže a doplňte palivo.
	Vypínač motoru je v poloze „vypnuto“.	Zapněte vypínač.
	Poškozená zapalovací svíčka.	Vyčistěte klobouček svíčky popř. Vyměňte zapal. Svíčku.
	Motor je studený. Zavřete sytič.
	Motor je zahlcen palivem.	Honda – otevřete sytič, plyn na maximu, startujte dokud motor nenaskočí.
		Hatz – páčka rychlosti na „stop“, 5x zatáhnout za start. Šňůru, poté normalní start. Postup.
Motor stále nenastartoval.	Jiná závada. Kontaktujte odborný servis altrad belle.
Zařízení nevibruje.	Nízké otáčky motoru.	Přidejte plyn.
	Volný klínový řemen.	Dopněte řemen.
	Zanesený vzduch. Filtr.	Vyčistěte nebo vyměňte vzduch. Filtr.
	Opotřebované nebo poškozené spojky.	Dle potřeby opravit nebo nahradit.
	Motor je poškozen. Kontaktujte odborný servis altrad belle.
	Vibrátor je poškozen. Kontaktujte odborný servis altrad belle.
Rychlost vpřed je nízká.	Příliš mnoho oleje v hydraulické jednotce.	Snižte množství oleje.
	Špatné nastavení kontrolního systému.	Kontaktujte odborný servis altrad belle.
Rychlost vzad je nízká.	Nedostatečné množství oleje v hydraulické jednotce.	Zvyšte množství oleje, odvzdušněte systém.
	Vzduch v hydraul. Systému. Odvzdušněte systém.
	Špatné nastavení kontrolního systému.	Kontaktujte odborný servis altrad belle.
Nízké množství hydraul. Oleje.	Poškozené koncovky hadic. Provést výměnu.
	Poškozené hydraul. Hadice. Vyměňte hadici.
	Těsnění pístu v hydraul. Systému poškozen.	Kontaktujte odborný servis altrad belle.
Stroj pracuje nevyrovnaně.	Poškozené silentbloky. Provést výměnu všech.

Obousměrné vibrační desky 'RPC' Altrad Belle jsou navrženy s cílem sloužit bez problému řadu let. Nicméně i přesto je důležité dodržovat jednoduchou pravidelnou údržbu popsanou v této kapitole. Doporučuje se, aby veškeré hlavní opravy a údržbu prováděl autorizovaný prodejce Altrad Belle. Vždy používejte originální náhradní díly Altrad Belle, neboť v případě použití neoriginálních dílů můžete přijít o záruku na zařízení.

Před každou údržbou nejdříve vypněte motor zařízení. Ujistěte se, jedná-li se o naftový motor, že vypínač motoru je v poloze "stop".

Pro správný odečet hladin všech provozních kapalin ustavte zařízení do vodorovné polohy. Používejte jen doporučené oleje (viz tabulka na následující straně).

Záběhová doba

V případě, že je zařízení poprvé od výroby v provozu, musí být po určité době záběhu provedena výměna oleje v motoru (bližší informace viz návod k obsluze k motoru). Stav napnutí klínového řemene by měl být kontrolován po 4 hodinách provozu.

Klínový řemen

Napnutí klínového řemene provedete tak, že sejmete kryt klínového řemene a zatlačíte lehce na horní stranu řemene pokud možno co nejblíže bodu, který se nachází uprostřed mezi hnací řemenicí motoru a hnanou řemenicí převodovky. Řemen by se měl prohnout asi o 10 až 15 mm. Pokud je nutné seřídit napnutí řemene, povolte šrouby napínacího držáku a posuňte jej doprava. Poté šrouby znovu dotáhněte a znovu zkontrolujte napnutí řemene. Nakonec nasaďte zpět kryt řemene a zkontrolujte, že je správně a bezpečně namontován.

Pravidelná kontrola zařízení		Každých 8 Hod. provozu	v prvním měs. provozu / 50 Hod. provozu	150 Hod.	250 Hod.	500 Hod.
Motorový Olej	zkontrolovat hladinu	√
	vyměnit olej		√		√
Filtr Vzduchu	zkontrolovat stav		√
	Vyměnit dle potřeby / každých 12 měs.
Klinový Řemen zkontrolovat napnutí			√		√

Olej/palivo druhy a množství, druhy zapalovacích svíček

	Druh oleje Množství Druh paliva Množství				Zapalovací svíčka	Mezera mezi elektrod.
Zážehový Motor Honda GX390	S.A.E. 10W 30	1.1 Bezolovnatý	6.4		BM6ES or BPR6ES	0.6 - 0.7
Vznětový Motor Hatz 1D81Z	S.A.E. 10W 30	1.8	Motorová Nafta (BS2869)	10 N/A N/A

Typ oleje & množství

Komponenta	Typ oleje	Honda GX390 (Litr.)	Hatz 1D81Z (Litr.)
Převodovka	S.A.E. 75W 90	1.2	1.2
Hydraul. Jednotka	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

NEBEZPEČÍ

Při provádění výše uvedených údržbových zásahů se doporučuje zařízení umístit na gumovou podložku vhodného typu nebo na podobnou plochu, která absorbuje vibrace vznikající při provozu zařízení.

Odvzdušnění hydraul. systému

1. Zajistěte, že zařízení je ve stabilní poloze a umístěno na vodorovné rovině.
2. Sundejte víčko a naplňte hlavu ovládání olejem. Zastavte plnění poté, co se hladina oleje vyrovná s ryskou uvnitř hlavy ovládání.
3. Pomalu pohybujte ovládací rukojetí dopředu a dozadu, až hladina oleje klesne.
4. Doplňte opět olej po maximum k vnitřní rysce. Pokračujte v pumpování vpřed/vzad, dokud neucítíte odpor a ovládací rukojeť se nezajistí v poloze „chod zpět“.
5. Opět doplňte olej na maximum po rysku.
6. Uzavřete opět hlavu a odzkoušejte zařízení.

Montáž kontrolní pumpy

1. Pečlivě vyčistěte vnitřní část (domek) stlačeným vzduchem. Zkontrolujte na kluzné ploše vrtání pro O-kroužky případné trhliny a zda se na ní nevyskytují ostré hrany.
2. Zatlačte pouzdro do vnitřní části (domku).
3. Promažte krajní těsnění hydraulickým olejem a přesmykněte jej na ozubený hřídel.
4. Namažte ozubený hřídel hydraulickým olejem a vložte ji do domku do polohy, kdy je krajní těsnění v drážce. Přesvědčte se, že jsou zuby ve správné poloze. Když je krajní těsnění v drážce, znamená to, že se jedná o nastavení reprezentující pohyb vpřed.

NEBEZPEČÍ

V případě reverzního pohybu ovládací rukojeť běží paralelně s domkem ve směru obsluhy.

1. Po namazání pastorku (bez O-kroužku) jej vložte do domku a na ozubený hřídel. Zkontrolujte správnost nastavení ozubené hřídele – pohyb vpřed a vzad (viz Varování výše uvedené).
2. Vyjměte pastorek a nasaďte na něj O-kroužky, předtím se přesvědčte, že nejsou poškozené.
3. Namažte pastorek a O-kroužky hydraulickým olejem a opatrně jej vložte do domku. Přesvědčte se, že je ozubená hřídel ve správné poloze, to lze nejsnáze zkontrolovat při nastaveném „pohybu zpět“.
4. Nasaďte vymezovací podložku a přítlačný kroužek, pro montáž bude možná nutné zatlačit na pastorek z opačné strany.
5. umístěte domek na stranu otvoru k plnění a na spodní stranu namontujte O-kroužky. Je doporučeno těsnivo Loctite 518.
6. namontujte hydraulické koncovky a těsnící podložku (Dowty Washer) za použití Loctite 243.
7. namontujte držák pomocí čtyř šroubů a čtyř podložek, za použití Loctite 243.
8. volně dotáhněte rukou ucpávkový šroub s podložkou – NEDOTAHUJTE!

Záruka

Na vaši novou obousměrnou vibrační desku Altrad Belle řady RPC 60 se vztahuje 12 měsíční záruka (pro koncového zákazníka) od data zakoupení. Záruka se vztahuje na vady konstrukce, materiálu a zpracování.

Níže uvedené není zahrnuto v záruce:

1. Zničení díky špatnému použití, hrubému zacházení, pádům a podobným typům zacházení nebo jako důsledek nedodržení návodu k použití při používání, údržbě, montáži a opravách.
2. Změny, doplnění nebo opravy, které na zařízení provedly osoby jiné než pracovníci Altrad Belle nebo jejich zplnomocnění zástupci.
3. Náklady spojené s dopravou jakýchkoliv zařízení za účelem záruční opravy či posouzení záruky, a to do nebo ze závodu Belle Group a taktéž náklady k nebo od zplnomocněných zástupců Altrad Belle, kteří provádějí tytéž práce.
4. Materiál a náklady na práci související s opravami nebo výměnou součástek, které podlehly běžnému opotřebení nebo znehodnocení.

Níže uvedené součástky nejsou zahrnuty v záruce:

• klínový řemen(y)
• filtr vzduchu
• zapalovací svíčka

Altrad Belle, jejich zástupci, ředitelé, zaměstnanci, pojistitelé nejsou zodpovědní za následky, jiné škody, ztráty, náklady ve spojitosti s nemožností použít stroj k nějakému účelu.

Záruční reklamace

Všechny záruční reklamace musejí být nahlášeny nejprve Altrad Belle telefonicky, faxem, elektronickou poštou nebo poštou.

Záruční oddělení:

Tel: [phone] Fax: [phone] Email : [e-mail]

Pro zákazníky ve Spojeném království:

Ve snaze jmenování ALTRAD Belle ekologicky šetrným a přátelským k prostředí, jsme nyní představili online registraci Záruky. Pro přístup na registrační stránku, použijte následující adresu:

http://www.bellegroup.com/index.php?p=warranty_registration

Případně pro přístup k registrační stránce naskenujte QR kód pomocí svého chytrého zařízení.
