Termék típusa	Reverzálható vibrációs lemez
Márka	Lescha (Altrad Belle)
Modell	BELLE RPC 6080 (RPC 60/80)
Motor	Honda GX390 (benzin) vagy Hatz 1D81Z (dízel) a változattól függően
Motor teljesítmény	9.4 LE / 7.0 kW (benzin változat)
Súly	380 kg (benzin változat)
Tömörítési erő	1220 kg/m²
Centrifugális erő	60 kN
Rezgési frekvencia	70 Hz
Maximális lejtő	20°
Maximális haladási sebesség	26 m/perc (előrehaladás)
Hangszint	109 dB(A)
Rezgésszint (3 tengely)	7.28 m/s²
Üzemanyag	Ólommentes benzin (benzinmotor) vagy BS2869 dízel (dízelmotor)
Üzemanyagtartály kapacitás	6.4 L (benzin) / 10 L (dízel)
Motorolaj	SAE 10W30
Motorolaj kapacitás	1.1 L (benzin) / 1.8 L (dízel)
Sebességváltó olaj	SAE 75W90, 1.2 L
Hidraulika olaj	Shell Tellus 32 vagy Fuchs Renolin MR520, 0.2 L
Szíj karbantartás	Feszesség ellenőrzése 4 óra után, majd 150 óránként
Garancia	1 év (12 hónap) alkatrész és munkadíj
Fő funkciók	Talajtömörítés, aszfalt, töltés; előre/hátra haladás; centrifugális tengelykapcsoló
Biztonság	Automatikus leállás hátramenetben, ha elengedik; szíjvédelem; emelőgyűrű
Alkatrészek	Elérhető Altrad Belle viszonteladóknál; eredeti alkatrészek használata

Gyakran ismételt kérdések - BELLE RPC 6080 Lescha

Hogyan indítsuk el a Honda GX390 benzinmotort?

Nyissa ki a benzincsapot, hideg motor esetén kapcsolja a szívószelepet ON állásba, fordítsa a kulcsot 'I' állásba, helyezze a vezérlőkart álló helyzetbe, húzza meg az indítófogantyút ellenállásig, majd erőteljesen. Indítás után kapcsolja vissza a szívószelepet OFF állásba.

Milyen motorolajat használjunk és milyen gyakran cseréljük?

Használjon SAE 10W30 olajat. Ellenőrizze a szintet 8 óránként, cserélje le az első hónap (50 óra) után, majd 150 vagy 250 óránként a használattól függően.

Hogyan ellenőrizzük és állítsuk be a szíj feszességét?

Távolítsa el a burkolatot, nyomja meg a szíj közepét a szíjtárcsák között: 10-15 mm-t kell behajlania. Beállításhoz lazítsa meg a feszítőszerkezet csavarjait, mozgassa el a motort vagy a szíjtárcsát, majd húzza meg újra.

Mi a teendő, ha a motor nem indul?

Ellenőrizze a benzinszintet és az ellátást, tisztítsa meg a gyújtógyertyát, zárja a szívószelepet hideg motor esetén, vagy elárasztás esetén nyissa ki a szívószelepet és húzza meg többször. Ha továbbra is fennáll, forduljon viszonteladóhoz.

Hogyan szállítsuk biztonságosan a vibrációs lemezt?

Használja az emelőgyűrűt a tehernek megfelelő felszereléssel (minimum 380 kg). Csak erre a gyűrűre rögzítse láncokkal vagy hevederekkel. Ne emelje egyedül, kérjen segítséget.

Milyen egyéni védőfelszerelés (PPE) ajánlott?

Védőszemüveg, kesztyű, zajvédő sisak (109 dB), porvédő maszk, acélbetétes cipő. Hosszú haját kösse össze, távolítsa el az ékszereket.

Miért halad lassan a vibrációs lemez?

Ellenőrizze a motor fordulatszámát (maximálisnak kell lennie), a szíj feszességét, a légszűrő állapotát, a hidraulikaolaj szintjét (túl sok vagy kevés). Ha a probléma továbbra is fennáll, forduljon szerelőhöz.

Hogyan kell légteleníteni a hidraulikus rendszert?

Állítsa a gépet vízszintbe, vegye ki a töltődugót, lassan pumpálja a kart hátramenetben, amíg a szint csökken, töltse fel újra, folytassa ellenállásig, majd töltse fel a maximumig és zárja vissza.

Hogyan kell megsemmisíteni a vibrációs lemezt élettartama végén?

Ne dobja a háztartási hulladékba. Vigye a készüléket és tartozékait egy engedélyezett újrahasznosító központba az anyagok (acél, alumínium, műanyagok) hasznosítása céljából.

Mire terjed ki az Altrad Belle garancia?

A 12 hónapos garancia kiterjed az anyag- és gyártási hibákra. Kizárt: normál kopás, helytelen használatból eredő károk, jogosulatlan módosítások, szállítás, valamint kopó alkatrészek, mint szíj, légszűrő és gyújtógyertya.

HASZNÁLATI ÚTMUTATÓ BELLE RPC 6080 Lescha

Mi, a Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Egyesült Királyság, ezúton igazoljuk, hogy ha a termék, amelynek leírása ebben a tanúsítványban található, az EGK területén engedélyezett Altrad Belle kereskedőtől lett vásárolva, akkor az megfelel az alábbi EK-irányelveknek: 2006/42/EK (ez az irányelv felváltja a 98/37/EK irányelvet), az elektromágneses összeférhetőségről szóló 2014/30/EU irányelv (módosítva a 89/336/EGK, 92/31/EGK, 93/68/EGK és 2004/108/EK irányelvekkel), a hulladék elektromos és elektronikus berendezésekről (WEEE) szóló 2012/19/EU irányelv (módosítva a 2002/96/EK irányelvvel), a kisfeszültségről szóló 2014/35/EU irányelv (módosítva a 2006/95/EK irányelvvel), valamint az EN ISO 12100-1:2003 szabvány a gépek biztonságáról és a kapcsolódó harmonizált szabványok, adott esetben. A zajkibocsátás megfelel a 2000/14/EK irányelv VI. mellékletének és a 2005/88/EK irányelvnek a 12. cikk szerinti gépek esetében, a bejelentett szervezet: AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Egyesült Királyság. A zajra vonatkozó műszaki dokumentációt Ray Neilson őrzi a Belle Group központi irodájának fent megadott címén.

Mi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Egyesült Királyság, ezúton igazoljuk, hogy ha a termék, amelynek leírása ebben a tanúsítványban található, az EGK területén engedélyezett Altrad Belle kereskedőtől lett vásárolva, akkor az megfelel az alábbi EK-irányelveknek: 2006/42/EK (ez az irányelv felváltja a 98/37/EK irányelvet), az elektromágneses összeférhetőségről szóló 2014/30/EU irányelv (módosítva a 89/336/EGK, 92/31/EGK, 93/68/EGK és 2004/108/EK irányelvekkel), a hulladék elektromos és elektronikus berendezésekről (WEEE) szóló 2012/19/EU irányelv (módosítva a 2002/96/EK irányelvvel), a kisfeszültségről szóló 2014/35/EU irányelv (módosítva a 2006/95/EK irányelvvel), valamint az EN ISO 12100-1:2003 szabvány a gépek biztonságáról és a kapcsolódó harmonizált szabványok, adott esetben. A zajkibocsátás megfelel a 2000/14/EK irányelv VI. mellékletének és a 2005/88/EK irányelvnek a 12. cikk szerinti gépek esetében, a bejelentett szervezet: AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Egyesült Királyság. A zajra vonatkozó műszaki dokumentációt Ray Neilson őrzi a Belle Group központi irodájának fent megadott címén.

Ügyvezető igazgató – a BELLE GROUP (SHEEN) UK nevében

Ügyvezető igazgató – a BELLE GROUP (SHEEN) UK nevében

Kiállítás ideje: 2003...

Ez a kezelési utasítás az „RPC” gép biztonságos kezelését és karbantartását hivatott elősegíteni. A jelen kezelési utasítás az RPC lapvibrátor forgalmazóinak és kezelőinek szól.

Előszó

A „Gép leírása” rész segít Önnek megismerni a gépet és kezelőelemeit.

A „Környezet” rész leírja, hogyan bonyolítsa környezetbarát módon a leselejtezett berendezés újrahasznosítását.

Az „Általános biztonság” és az „Egészség és biztonság” rész kifejti, hogyan használja a gépet úgy, hogy az Ön és mások biztonsága garantált legyen.

Az „Indítási és leállítási eljárás” rész segít a gép elindításánál és leállításánál.

A „Karbantartás” részben útmutatást talál a gépe általános karbantartásához és javításaihoz.

A „Hibaelhárítás” fejezet segít, ha bármilyen problémája akad a gépével.

A „Garancia” fejezet részletezi, hogy milyen károkat fed le a garancia, és a reklamációs eljárást.

A 'Megfelelőségi nyilatkozat' ismerteti azokat a szabványokat, amelyek alapján a gép készült.

Útmutató a megjegyzésekhez

Azokat a részeket a kézikönyvben, amelyekre különös tekintettel kell lennie, a következőképpen jelöltük:

VIGYÁZAT

A termék veszélyes lehet. Ön vagy a gépe megsérülhet, ha a műveletek nem szabályszerűen lettek végrehajtva.

FIGYELEM

A kezelő élete veszélyben lehet!

Figyelmeztetés

FIGYELEM

Mielőtt dolgozni kezd a géppel, vagy karbantartást végez rajta, mindig OLVASSA EL és TANULMÁNYOZZA ezt a kezelési és karbantartási utasítást.

Ismerkedjen meg a berendezés vezérlésének biztonságos használatával, és a gép biztonságos karbantartásával.

(Megjegyzés: Bekapcsolás előtt bizonyosodjon meg róla, hogy tudja, hogyan kell kikapcsolni a gépet az esetleges problémák felmerülésekor.)

MINDIG viselje a személyes védelmét szolgáló, megfelelő védőfelszerelést.

Ha BÁRMILYEN KÉRDÉSE van a gép biztonságos használatával, vagy karbantartásával kapcsolatban, kérdezze meg a felettesét, vagy lépjen kapcsolatba a forgalmazóval

Figyelmeztetés

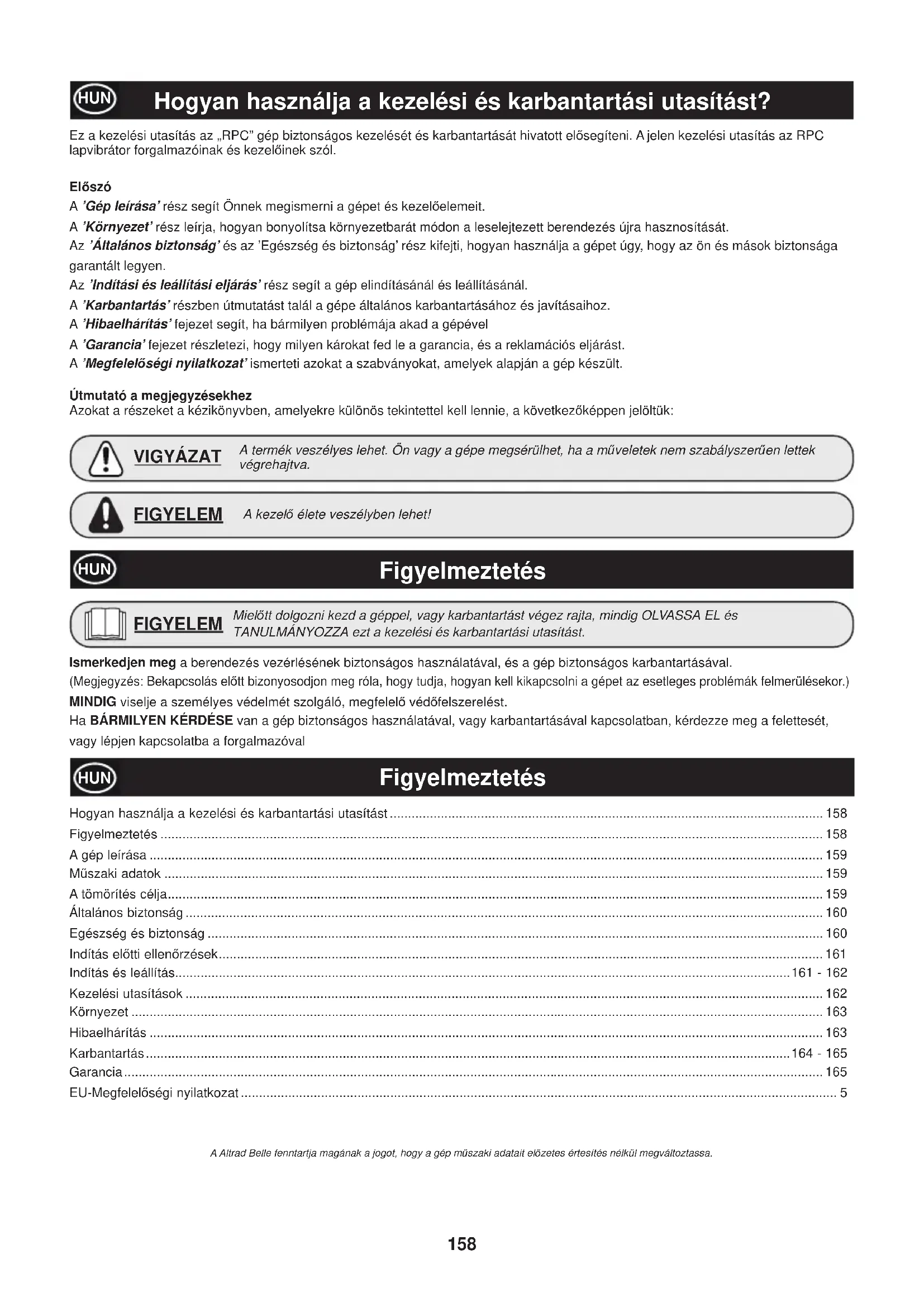

Hogyan használja a kezelési és karbantartási utasítást....158

Figyelmeztetés 158

A gép leírása 159

Műszaki adatok 159

A tömörítés célja....159

Általános biztonság 160

Egészség és biztonság 160

Indítás előtti ellenőrzések....161

Indítás és leállítás....161 - 162

Kezelési utasítások 162

Környezet 163

Hibaelhárítás 163

Karbantartás....164 - 165

Garancia....165

EU-Megfelelőségi nyilatkozat....5

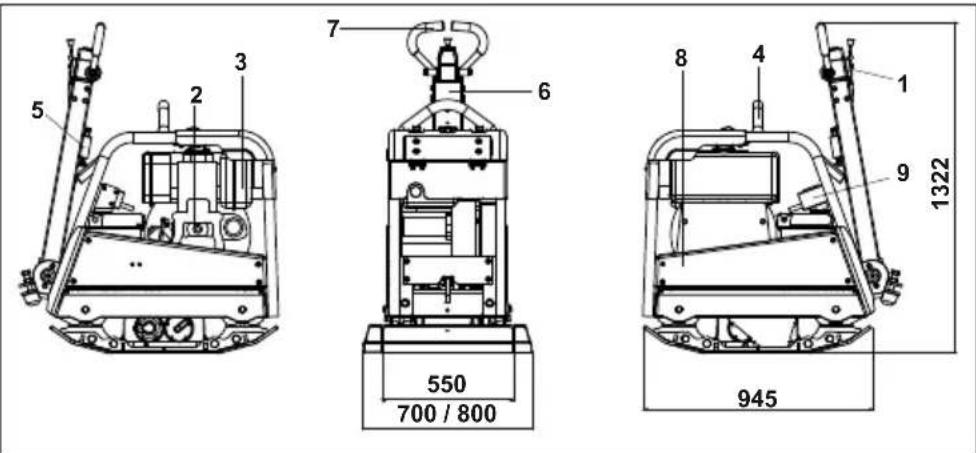

1. Gázkar
2. Berántóköteles indító
3. Üzemanyag tartály
4. Emelőpont
5. Kezelőkar kioldó gomb
6. Előre/hátra vezető kar
7. Kezelőkar fogantyú
8. Ékszíjburkolat
9. Gyújtáskapcsoló

Műszaki adatok

Típus RPC 60/80 RPC 60/80D RPC 60/80DE
Motor Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Motorteljesítmény (LE/kW) 9.4 / 7.0 15.0 / 11.0 15.0 / 11.0
Motor fordulatszám 3000 3000 3000
A gép súlya (Kg)	380	475	502
Statikus Nyomásra (kg/m2)	1220 1773 1919
Centrifugális erő (kN)	60	60	60
Frekvencia (Hz)	70	70	70
Legnagyobb Lejtés (°)	20	20	20
Max. haladási sebesség (m/p)	26	25.5	25.5
*3 tengelyű vibráció (m/sec 2 )	7.28	6.48	6.48
Zajszint (dB(A))	109	109	109

* Minimális szint EN500 4. rész szerint.

A tömörítés célja

A megbontott vagy új feltöltésű talajok, alapok és visszatöltések apró légzsákokat tartalmaznak, amelyek a tömörítés elmaradása esetén sok problémához vezethetnek.

1. Ha a tömörítetlen területen közlekedés folyik, az anyag összenyomódik. Ez a felső réteg ülepedéséhez vezet, mivel az anyag kitölti az üregeket.
2. Hasonló helyzet alakul ki, ha a tömörítetlen alapra statikus terhelés nehezedik. A terhelés (pl. épület) megsüllyed.
3. A levegőüregekkel rendelkező anyagok víz beszivárgása esetén még jobban ülepednek, ami erózióhoz vezethet. A vízbehatolás fagypont alatti hőmérsékleten az anyag kitágulását, a száraz időszak alatt annak zsugorodását okozza. A tágulás és zsugorodás károsítja az épületalapozásokat, és ezután a szerkezetet általában meg kell erősíteni.

A tömörítés növeli az anyagsűrűséget, ezért növekszik a teherbírása. Csökkenti a levegőüregeket, és így csökkenti az ülepedés, tágulás, zsugorodás veszélyét víz behatolásakor.

Az Ön és mások biztonsága érdekében kérjük, olvassa el a következő biztonsági információkat, és bizonyosodjon meg róla, hogy megértette ezeket. A kezelő felelőssége meggyőződni arról, hogy tökéletesen megértette-e, hogyan kell biztonságosan kezelni a gépet. Ha nem biztos benne, hogyan kell megfelelően és biztonságosan kezelni a gépet, akkor kérje felettese vagy forgalmazója tanácsát.

VIGYÁZAT

A nem megfelelő karbantartás veszélyes lehet. Bármilyen karbantartási vagy javítási munka előtt olvassa el és értse meg az ebben a fejezetben leírtakat.

• A gép nehéz, ezért nem szabad egy kézzel emelni. Kérjen segítséget, és használjon megfelelő emelőeszközt.
• A munkaterületet kerítse el, és az illetékteleneket tartsa a biztonsági távolságon kívül.
• A kezelőnek a gép használata közben viselnie kell a személyi védőeszközöket (lásd „Egészség és biztonság”)
• Mielőtt a gépet bekapcsolná, győződjön meg róla, hogy tudja, hogyan kell azt vészhelyzetben biztonságosan kikapcsolni.
• Szállítás, munkahelyi mozgatás vagy szervizelés előtt mindig kapcsolja ki a motort.
• Használat közben a motor nagyon forróvá válik, mielőtt hozzányúlna, hagyja lehűlni. Sohase hagyja a motort felügyelet nélkül járni.
• Sohase távolítsa el vagy változtassa meg a védőburkolatokat, ezek az Ön védelmét szolgálják. Mindig ellenőrizze a védőburkolatok állapotát és biztonságos rögzítését.
• Ha valamelyik hiányzik, vagy sérült, NE HASZNÁLJA A GÉPET, amíg a burkolat vissza nem került vagy ki nem javították.
• Ne üzemeltesse a gépet, ha beteg, fáradt vagy alkohol illetve gyógyszer befolyása alatt áll.

VIGYÁZAT

Az üzemanyag gyúlékony. Sérülést és anyagi kárt okozhat. Az üzemanyagtartály feltöltése közben kapcsolja ki a motort, oltson el mindenfajta nyílt lángot, és ne dohányozzon. Mindig törölje fel az esetleg kifolyt üzemanyagot.

Üzemanyag biztonság.

• Utántöltés előtt kapcsolja ki a motort, és hagyja lehűlni.
• Az üzemanyag betöltésekor NE dohányozzon, illetve ne hagyjon nyílt lángot a területen.
• A kifolyt üzemanyagot homokkal azonnal biztonságossá kell tenni. Ha az üzemanyag a ruhájára folyt, öltözzön át.
• Az üzemanyagot engedélyezett, erre a célra szolgáló tartályban tárolja, távol minden hő- vagy gyújtóforrástól.

Egészség és biztonság

Rezgés

A gép rezgése a fogantyún keresztül némileg átadódhat a kezelő kezeire. A Altrad Belle RPC sorozat gépei speciális tervezésűek a kéz/kar vibráció csökkentése érdekében. A vibrációs szint és a használati idő (javasolt napi maximális használati idő) a Műszaki adatok között található. Ne lépje túl a maximális megengedett használati időt.

Személyi védőfelszerelések

A gép használata során viselje a megfelelő védő felszereléseket, azaz a védőszemüveget, munkakesztyűt, a fülvédőt, a porvédő maszkot, és az acélbetétes lábbelit. Viseljen megfelelő ruházatot a munkafolyamat során, és fogja össze hosszú haját, vegye le ékszereit, mert ezek balesetveszélyesek, beleakadhatnak a gép egyes részeibe.

Por

A tömörítési eljárás folyamán olykor por képződik, amely veszélyezteti egészségét. Mindig viseljen a képződő pornak megfelelő maszkot.

Üzemanyag

Az üzemanyagot ne nyelje le, vagy ne lélegezze be az üzemanyagpárát, és kerülje a bőrrel való érintkezését. A kifröccsent üzemanyagot azonnal mossa le. Ha az üzemanyag a szembe jut, bő vízzel öblítse, és mielőbb forduljon orvoshoz.

Kipufogógáz

A hézagvágót ne használja beltéren vagy szűk helyen, győződjön meg róla, hogy a terület szellőzése megfelelő-e.

FIGYELEM

A kipufogógáz rendkívül mérgező, és halált okozhat!

Indítás előtti vizsgálatok

A következő indítás előtti vizsgálatokat minden műszakkezdés előtt, vagy minden négy üzemóra után el kell végezni, amelyik előbb bekövetkezik. A részletes útmutató a karbantartási fejezetben található. Ha bármilyen hibát észlel, a gépet nem szabad használni, amíg a hiba nincs elhárítva.

1. Alaposan vizsgálja meg a tömörítőgépet, nincs-e rajta sérülés. Ellenőrizze, hogy minden elem megvan-e és ép-e. Különös figyelmet fordítson az ékszíjburkolatra.
2. Ellenőrizze a motor és hidraulika olajszintet, szükség esetén töltse fel.
3. Ellenőrizze a motor üzemanyag szintjét, szükség esetén töltse fel.
4. Ellenőrizze, hogy nincs-e üzemanyag- vagy olajszivárgás.

Indítási és leállítási eljárás

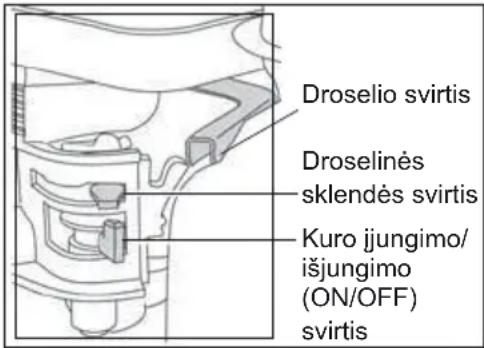

Honda benzinmotor

1. Nyissa az üzemanyag csapot, hogy az üzemanyag kart teljesen jobbra tolja.
2. Ha a motort hidegen indítja be, állítsa a szivatót teljesen balra. Ha a motor meleg, nem szükséges szivató, de ha már valamennyire lehűlt, részleges szívatás szükséges lehet.
3. A motorkapcsolót állítsa I állásba, az óramutató járásával egyezően elfordítva.
4. Állítsa a gázkart üresjárati helyzetbe, a gázkar teljesen jobbra való eltolásával. Ne indítsa be a motort teljes fordulatszámon, mivel a motor elindulásakor azonnal elkezdődik a vibráció.
5. Fogja meg erősen a kezelőkart, és a másikkal húzza ki a berántó köteles indító kart lassan, amíg ellenállást nem érez, majd engedje vissza kiinduló helyzetbe.
6. Erősen húzza meg, de ügyeljen arra, hogy a kötelet ne húzza ki teljesen.
7. Ismételje addig, amíg a motor be nem indul.
8. A motor elindítása után a szivatót fokozatosan állítsa KI helyzetbe, annak jobbra történő tolásával.
9. Ha a motor több kísérlet után sem indul be, nézze meg a hibaelhárítás fejezetet.
10. Zárja el az üzemanyagcsapot.
11. A motor kikapcsolásához állítsa a gázkart üresjárati helyzetbe és a motorkapcsolót fordítsa órajárással ellenkező irányban „0” állásba.

1. Ha lehet, válasszon le a motorról minden hajtott egységet. A segédberendezéseknek mindig semleges helyen kell lenniük.
2. Állítsa a fordulatszám szabályzókart START és max. START helyzet közé, az igénytöl függően. Alacsonyabb helyzetnél induláskor alacsonyabb lesz a fordulatszám.
3. Győződjön meg róla, hogy a leállítókar, ha van, üzemi helyzetben áll.
4. Fordítsa el a nyomáscsökkentő kart a leállás helyzetig. Ebben a helyzetben automatikus nyomásmentesítés hallatszik, és ezután be lehet indítani a motort.
5. Miután az automatikus nyomáscsökkentő stop állásnál bekapcsolt, a kart 5-ször meg kell forgatni a motorban való nyomásképződéshez, és újraindításához.
6. Mindkét kézzel erősen fogja meg az indítókart, és egyre nagyobb sebességgel forgassa meg. A forgatás maximális sebességét akkor kell elérni, ha a nyomáscsökkentő kar visszatért '0' állásba. Amint a motor beindult, húzza ki az indítókart a vezetőhüvelyből.
7. Ha a motor visszarobban amiatt, hogy a kart nem elég erősen forgatták meg, azonnal engedje el a forgatókart, és állítsa le a motort.
8. A motor újraindításánál várja meg, amíg leáll, majd ismételje meg az indítási műveletet.

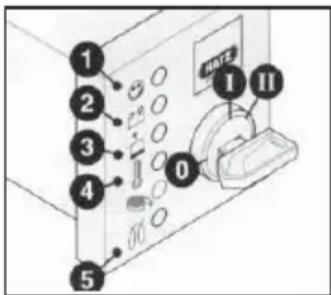

Hatz dízelmotor (elektromos indítású)

1. Ha a nyomáscsökkentő kar „0” állásban van, helyezze be a gyújtáskulcsot, és fordítsa 'l' állásba (a töltésjelző és olajnyomás jelző lámpa felgyullad).
2. Fordítsa a gyújtáskulcsot tovább 'II' állásba.
3. Mihelyt a motor beindult, engedje el a kulcsot. Annak vissza kell térnie 'l' állásba, és a motor működése közben ott is kell maradnia. A töltésjelző és olajnyomás jelző lámpáknak a motor beindulása után azonnal ki kell aludniuk. Az '1' jelzőlámpa ég, ha a motor jár.
4. Ha valami rendellenesnek látszik, azonnal állítsa le a motort, és keresse meg a hibát. (Lásd hibaelhárítás.)
5. A motor hőmérséklet jelzője '4' (kiegészítő felszerelés) felgyullad, ha a hengerfejben a hőmérséklet túl magas. Kapcsolja ki a motort, és keresse meg a hibát.

Soha ne működtesse az elektromos indítót, ha a motor még jár, vagy éppen leállás előtt lassul. Ez azzal a veszéllyel jár, hogy az indító fogaskerék vagy a gyűrűs hajtófog eltőrik. Soha ne állítsa le a motort a nyomáscsökkentő kar segítségével. Munkaszünetben vagy a munka végén az indítókart és gyújtáskulcsot tartsa biztonságos helyen, hogy illetéktelenek ne férhessenek hozzá.

1. A motor újraindítása előtt mindig fordítsa vissza a kulcsot '0' állásba. Az ismétlőzár megakadályozza a motor bekapcsolását és az esetleges károsodást, ha a motor még jár.
2. A gázszabályzó kart '1' állítsa vissza leállás helyzetbe.
3. Azokon a motorokon, amelyeken az alacsony fordulatszám nem alkalmazható, az '1' gázszabályzó kart állítsa vissza, majd a '2' leállítókart STOP állásba. Tartsa ebben a helyzetben, amíg a motor le nem áll.
4. Engedje el a '2' leállító kart, ha a motor leállt, és győződjön meg róla, hogy a kar visszatért alaphelyzetbe. (A töltésjelző és olajnyomás jelző lámpa felgyullad.)
5. Fordítsa a gyújtáskulcsot 0 állásba, és húzza ki. A lámpáknak ki kell aludniuk.

HUN

Kezelési utasítások

- Helyezze a tömörítő gépet a munkavégzés helyére.

Ha a tömörítő gép elhelyezéséhez emelőeszköz szükséges, ellenőrizze, hogy az emelőeszköz teherbírása megfelel-e a gép súlyának (lásd Műszaki adatokat vagy a gép adattábláját). A gép emelésére szolgáló láncot vagy kötelet csak a gép tetején lévő emelőszembe rögzítse.

- Az indítás előtti ellenőrzések elvégzése után elindíthatja a motort.

A Altrad Belle RPC sorozatú gépei centrifugál tengelykapcsolóval vannak ellátva, amely lehetővé teszi, hogy a motor üresjáratban járjon a hajtómű meghajtása nélkül.

A fordulatszám növekedésekor a tengelykapcsoló befog, és meghajtja a hajtóművet. A megfelelő működéshez a motor fordulatszámát maximálisra kell állítani.

- Állítsa a gázkart a maximumra, és a kezelőkar segítségével irányítsa és kormányozza a gépet.

A kezelőkar úgy lett kialakítva, hogy ha hátrafelé haladáskor a kezelő a gépet valamiért elengedi, a gép automatikusan átvált előre haladási üzemmódba. Ez a gép jelentős biztonsági jellemzője.

Normál üzemben ne tolja a gépet, hagyja magától menni.

A haladási sebességet a tömörítendő talaj jellemzői határozzák meg.

Hátrafelé haladáskor különösen óvatosnak kell lenni. Gondoskodjon róla, hogy ne legyen akadály vagy veszély eközben.

Ha a tömörítendő felület lejtős, nagyon körültekintőnek kell lenni a gép irányításakor. Szükség esetén erősítsen egy kötelet a váz alsó részére, amivel egy másik személy segíteni tud tartani a gépet. Lejtőn csak felfelé vagy lefelé haladjon, sohase keresztirányban.

- A felületen rendezett mintában tömörítve dolgozzon, amíg a kívánt tömörséget el nem éri.

Ha sok réteget kell tömöríteni, egymás felett, minden réteget külön tömörítsen.

- A vibráció leállításához állítsa a gázkart üresjáratba. A motor leállítását a motorra vonatkozó indítási/leállítási eljárás szerint végezze.

Biztonságos leselejtezés.

Utasítások a környezet védelme érdekében A gép értékes anyagokat tartalmaz. A hulladék egységeket és tartozékokat helyezze el a megfelelő újrahasznosító helyen.

Egység Anyag
Kezelőkar	Acél
Elülső Burkolat	HDPE
Főváz	Acél
Tömörítőlap Acél
Fogantyú	Poliuretán hab
Motor	Alumínium
Rugalmas Tartók	Acél és gumi
Különböző Alkatrészek	Acél és alumínium

Hibaelhárítás

Hiba Ok Elhárítás
A motor nem indul.	Nincs üzemanyag	Nyissa ki az üzemanyag csapot.
		Töltse fel az üzemanyag tartályt.
	A motor ki van kapcsolva. Kapcsolja be a	motort.
	A gyertya hibás Tisztítsa meg és állítsa be	a hézagot
	A motor hideg. Zárja el a szivatót.
	A motor le van fojtva.	Honda: nyissa a szivatót, a gázkart teljesen nyissa ki, húz za meg a berántó indítót, amíg a motor be nem indul
		Hatz: állítsa le a gázszabályzót, 5-ször húzza ki a berántó indítót, majd ismételje meg az indítási eljárást
A motor még mindig nem indul	Nagyobb hiba Forduljon a forgalmazóhoz.
A gép nem mozog	A motor fordulatszáma túl alacsony. Növelje a motor fordulatszámát
	Hajtószíj feszességét laza. Állítsa a szíj feszességét.
	A levegőszűrő eltömődött.	Tisztítsa meg vagy cserélje ki
	A kuplung kopott vagy sérült. Javítsa meg	vagy szükség esetén cserélje ki
	Hajtáshiba. Forduljon a forgalmazóhoz vagy Altrad Belle.
	Hajtómű hiba. Forduljon a forgalmazóhoz vagy Altrad Belle.
Az előrehaladási sebesség túl alacsony	Túl sok olaj van a hidraulikafejben Csökkentse az olajszintet
	A szabályzó rendszer nincs jól beállítva Forduljon a forgalmazóhoz vagy Altrad Belle.
A hátrameneti sebesség túl alacsony.	Nincs elég olaj a hidraulikafejben Töltse fel és légtelenítse a rendszer
	Levegő van a szabályzórendszerben	Légtelenítse a szabályzó rendszert
	A szabályzó rendszer nincs jól beállítva Forduljon a forgalmazóhoz vagy Altrad Belle.
Hidraulikaolaj veszteség	A csatlakozásoknál szivárgás van.	Tömítse a csatlakozásokat
	A hidraulikatömlő hibás.	Cserélje ki a tömlőt
	A hajtómű dugattyútömítése hibás.	Forduljon a forgalmazóhoz vagy Altrad Belle.
A gép egyenetlenül működik	A rezgéscsillapítók sérültek	Cserélje ki a rezgéscsillapítókat

A Altrad Belle RPC sorozatú gépei hosszú idejű gondmentes üzemre lettek tervezve. Azonban fontos, hogy az ebben a fejezetben felsorolt egyszerű rendszeres karbantartások el legyenek végezve. Ajánlatos, hogy a nagyobb karbantartásokat és javításokat Altrad Belle hivatalos forgalmazó végezze el. Mindig eredeti Altrad Belle cserealkatrészeket használjon. Utángyártott alkatrész használatakor a garancia érvényét vesztheti.

Bármilyen karbantartási munka megkezdése előtt kapcsolja le a motort. Dízelmotor esetén győződjön meg róla, hogy a kikapcsológomb stop állásban van-e.

A gépet mindig vízszintes talajra állítsa, hogy a folyadékszintek helyesen legyenek megállapítva.

Csak a javasolt olajakat használja.

Időszakos karbantartások

Ha a tömörítő gép új állapotban kerül használatra a motorolajat az első üzemi időszak után (a részleteket lásd a motor gépkönyvében) ki kell cserélni. Az ékszíjfeszítést 4 üzemóra után ellenőrizni kell.

Ékszíj

Vegye le az ékszíjburkolatot, majd ellenőrizze az ékszíj feszességét úgy, hogy a motor hajtó és hajtómű tárcsa között középen a szíj tetejét ujjal enyhén megnyomja. A szíj behajlása 10 – 15 mm lehet. Ha a szíj feszességét be kell állítani, lazítsa meg az ékszíjfeszítő állítócsavarjait, és csúsztassa jobbra. Beállítás után ismét húzza meg az állítócsavarokat. Végül helyezze vissza az ékszíjburkolatot, és győződjön meg róla, hogy a megfelelően a helyén van.

Rutin karbantartások		Az első 8 Üzemóra	Első hónap / 50 Üzemóra	150 Üzemóra	250 Üzemóra	500 Üzemóra
Motorolaj	Szint ellenőrzés	√
	Csere		√		√
Légszűrő	Állapot ellenőrzés		√
	Csere szükség esetén / 12 Havonta
Hajtószíj Feszítés			√		√

Olaj / üzemanyag típus és minőség – gyertya típus

	Olajtípus Mennyiség Üzemanyag Mennyiség Gyertyatípus Elektróda hézag
Benzin Honda GX390 S.A.E. 10W 30 1.1 ólmozatlan 6.4					BM6ES vagy BPR6ES	0.6 - 0.7
Dízel Hatz 1D81Z	S.A.E. 10W 30 1.8		Diesel (BS2869)	10 N/A N/A

Olajtípus és Minőség

Egység	Olajtípus	Honda GX390 (I)	Hatz 1D81Z (I)
Hajtómű	S.A.E. 75W 90	1.2	1.2
Hidraulika Szabályzás	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

VIGYÁZAT

Ha az eljárás alatt a gép működésben van, ajánlatos gumiszőnyegre vagy hasonlóra helyezni, hogy elnyelje a rezgést.

A hidraulikarendszer légtelenítése

1. Biztosítsa, hogy a gép álló helyzetben, vízszintes felületen álljon.
2. Vegye le a betöltő sapkát, és töltse fel a szabályzószivattyút olajjal. A fejen belüli maximális jelzés elérésekor hagyja abba.
3. Lassan pumpálja a szabályzókart „előre haladás” helyzetből „hátrafelé haladás” helyzetbe, amíg az olajszint le nem csökken.
4. Töltse fel a szabályzószivattyút olajjal a max. jelzésig. Pumpálja tovább a kart, amíg ellenállást nem érez, és a kart rögzítse „hátrafelé haladás” helyzetben.
5. Ismét töltse fel a szabályzószivattyút a maximális jelzésig.
6. Helyezze vissza a betöltő sapkát és ellenőrizze a gépet.

A szabályzószivattyú beszerelése

1. Sűrített levegővel óvatosan tisztítsa ki a ház belsejét. Ellenőrizze az O-gyűrű felfekvő felületeinek épségét, és hogy nincsenek-e éles élek.
2. Nyomja a perselyt a házba.
3. Kenje meg a fésűs tömítést hidraulikaolajjal, és csúsztassa a fogaslécre (a nyitott oldal a fogasléccel ellentétesen legyen).
4. Kenje meg a fogaslécet hidraulikaolajjal és csúsztassa a házba, amíg a fésűs tömítés a horonyba nem kerül, győződjön meg róla, hogy a fogak a megfelelő helyzetben vannak-e. Ha a fésűs tömítés a horonyban van, ez az előre haladást jelenti.

VIGYÁZAT

Hátrafelé haladáskor a szabályzókar párhuzamosan fut a házzal a kezelő irányába.

1. A fogaskerék megkenése után (O-gyűrűk nélkül) helyezze be azt a házba és a fogaslécre. Ellenőrizze a fogasléc mozgását előrehaladásból hátrafelé haladásba.
2. Vegye ki a fogaskereket és helyezze fel a két O-gyűrűt, amelyeknek meg kell vizsgálni az épségét.
3. Kenje meg a fogaskereket és az O-gyűrűt hidraulikaolajjal, és óvatosan helyezze be a házba. Győződjön meg róla, hogy a fogasléc megfelelő helyzetben van. Ezt a legkönnyebb akkor elérni, ha hátrafelé mozgásban van.
4. Helyezze be az illesztő- és biztosítógyűrűt. Esetleg szükség lehet a fogaskerék ellenkező irányba való eltolására az összeszereléshez.
5. Helyezze a házat a betöltő oldalra, és szerelje az O-gyűrűt a fenék felöli oldalra. LOCTITE 518 tömítés javasolt.
6. Szerelje be a hidraulikacsatlakozót és a Dowly alátétet LOCTITE 243 segítségével.
7. Szerelje be a tartót és rögzítse 4 csavarral és alátéttel, LOCTITE 243 segítségével.
8. Lazán illessze be a dugóscsavart és az alátétet. NE HÚZZA MEG!

Garancia

Az Ön új Altrad Belle RPC gépére a jótállás a vásárlás napjától számított egy évig (12 hónap) érvényes. Az Altrad Belle garancia a kivitelezési, anyag- és gyártási hibákra érvényes.

Az alábbi eseményekre az Altrad Belle nem nyújt garanciát:

1. Rongálás, nem rendeltetésszerű használat, elejtés vagy egyéb, a szerelési, kezelési vagy karbantartási utasítások be nem tartása következtében okozott sérülések.
2. Nem az Altrad Belle, vagy elismert forgalmazója által végzett változtatások, hozzáadások vagy javítások esetén.
3. Az Altrad Belle-tól vagy általa elismert forgalmazótól, és hozzá történő szállítás költsége, javítás vagy garanciális igény esetén.
4. Munka- és/vagy bérköltség felújítás, javítás vagy az elkopott részek cseréje normál elhasználódás esetén.

A következő alkatrészekre nem vonatkozik a garancia:

• ékszíj
• motor levegőszűrő
• motor gyertya

A Altrad Belle és/vagy az általa elismert forgalmazók, vezetők, alkalmazottak vagy a biztosítók nem felelnek a következményes vagy más károkért, a gép helytelen használatából adódó bármilyen sérülésekért, károkért vagy költségekért.

Garancia

Bármilyen garanciális ügyet először a Altrad Belle bírál el, érkezhet akár telefonon, faxon, e-mail-ben vagy írásban.

A garanciális ügyek intézéséhez forduljon: -

Tel: [phone] Fax: [phone] Email : [e-mail]

vagy írjon:

Szavatossági regisztráció:

Annak érdekében, hogy még zöldebb és még környezettudatosabb legyen, az ALTRAD Belle bevezeti az online szavatossági regisztrációt. Amennyiben hozzá szeretne férni weblapunk regisztrációs oldalához, kérjük, használja az alábbi címet:

http://www.bellegroup.com/index.php?p=warranty_registration

A regisztrációs oldalhoz történő hozzáférés egy alternatív módjaként okostelefonja felhasználásával beszkennelheti az itt található QR kódot.
