Produkttype	Reversibel vibrerende plate
Merke	Lescha (Altrad Belle)
Modell	BELLE RPC 6080 (RPC 60/80)
Motor	Honda GX390 (bensin) eller Hatz 1D81Z (diesel) avhengig av variant
Motoreffekt	9.4 hk / 7.0 kW (bensinversjon)
Vekt	380 kg (bensinversjon)
Komprimeringskraft	1220 kg/m²
Sentrifugalkraft	60 kN
Vibrasjonsfrekvens	70 Hz
Maksimal stigning	20°
Maksimal kjørehastighet	26 m/min (fremover)
Lydnivå	109 dB(A)
Vibrasjonsnivå (3 akser)	7.28 m/s²
Drivstoff	Blyfri bensin (bensinmotor) eller Diesel BS2869 (dieselmotor)
Drivstofftankkapasitet	6.4 L (bensin) / 10 L (diesel)
Motorolje	SAE 10W30
Motoroljekapasitet	1.1 L (bensin) / 1.8 L (diesel)
Girkasseolje	SAE 75W90, 1.2 L
Hydraulikkolje	Shell Tellus 32 eller Fuchs Renolin MR520, 0.2 L
Vedlikehold av rem	Kontroller stramming etter 4 timer, deretter hver 150. time
Garanti	1 år (12 måneder) deler og arbeid
Hovedfunksjoner	Komprimering av jord, asfalt, fylling; fremover/bakover; sentrifugalkobling
Sikkerhet	Automatisk stopp i revers hvis slippes; rembeskyttelse; løftering
Reservedeler	Tilgjengelig hos Altrad Belle-forhandler; bruk originale deler

Ofte stilte spørsmål - BELLE RPC 6080 Lescha

Hvordan starter jeg bensinmotoren Honda GX390?

Åpne bensinkranen, sett choke på ON hvis motoren er kald, drei nøkkelen til 'I', plasser kontrollhåndtaket i stopposisjon, trekk i start håndtaket til motstand og så kraftig. Når motoren har startet, sett choken tilbake til OFF.

Hvilken motorolje skal brukes og hvor ofte skal den skiftes?

Bruk SAE 10W30 olje. Kontroller nivået hver 8. time, tøm etter første måned (50 timer) og deretter hver 150. eller 250. time avhengig av bruk.

Hvordan kontrollere og justere remstrammingen?

Fjern dekselet, trykk i midten av remmen mellom remskivene: den skal bøye seg 10 til 15 mm. For å justere, løsne skruene på strammeanordningen og skyv motoren eller remskiven, og stram deretter.

Hva gjør jeg hvis motoren ikke starter?

Sjekk bensinnivået og tilførselen, rengjør tennpluggen, lukk choken hvis motoren er kald, eller ved drukning åpne choken og trekk flere ganger. Hvis problemet vedvarer, kontakt en forhandler.

Hvordan transportere vibreringsplaten trygt?

Bruk løfteringen med utstyr tilpasset lasten (minst 380 kg). Fest med kjetting eller rem kun til denne ringen. Ikke løft alene, be om hjelp.

Hvilket personlig verneutstyr (PVU) anbefales?

Vernebriller, hansker, hørselsvern (109 dB), støvmaske, stålkappesko. Fest langt hår og fjern smykker.

Hvorfor beveger vibreringsplaten seg sakte?

Sjekk motorens turtall (skal være maksimalt), remstrammingen, tilstanden til luftfilteret, hydraulikkoljenivået (for mye eller for lite). Hvis problemet vedvarer, kontakt en reparatør.

Hvordan lufte hydraulikksystemet?

Sett maskinen i vater, fjern påfyllingslokket, pump sakte håndtaket i revers til nivået synker, fyll på nytt, fortsett til motstand, og fyll deretter opp til maks og sett på lokket.

Hvordan avhendes vibreringsplaten ved slutten av levetiden?

Ikke kast sammen med husholdningsavfall. Lever apparatet og tilbehøret til et godkjent resirkuleringsanlegg for materialgjenvinning (stål, aluminium, plast).

Hva dekker Altrad Belle-garantien?

12-måneders garantien dekker material- og produksjonsfeil. Ekskludert: normal slitasje, skader som følge av feil bruk, uautoriserte modifikasjoner, transport, og slitedeler som rem, luftfilter og tennplugg.

BRUKSANVISNING BELLE RPC 6080 Lescha

Dato for erklæringen - 2007......

EG-KONFORMITETSERKLÆRING / DICHIARAZIONE CE DI CONFORMITÀ / EG-VERKLARING VAN OVEREENSTEMMING / EC-SAMSVARSERKLÆRING / EY-YHDENMUKAISUUSILMOITUS / DEKLARACJA ZGODNOŚCI Z PRZEPISAMI UE

Dato for erklæringen - 2003......

Prosedyre ved start og stopp 57 - 58

Overensstemmelseserklæring....2

Forsvarlig bortskaffelse.

Besiktning før start

Denne bruksanvisningen er skrevet for å hjelpe deg med å betjene og utføre service på 'RPC' /reversibel vibroplate/ uten å bli skadet. Denne bruksanvisningen er beregnet på forhandlere og operatører av 'RPC'.

Forord

Avsnittet 'Maskinens beskrivelse' hjelper deg å bli kjent med maskinens layout og kontroller.

Avsnittet 'Miljø' informerer om hvordan man skal klare å resirkulere et kassert apparat på en miljøvennlig måte.

Avsnittene 'Generell sikkerhet' og 'Helse og sikkerhet' forklarer hvordan du skal bruke maskinen for å forsikre din egen og allmennhetens sikkerhet.

'Start- og stopp-prosedyre' hjelper deg å starte og stoppe maskinen.

'Feilsøkingsguide' hjelper deg hvis du har problemer med maskinen din.

Avsnittet 'Service & vedlikehold' skal hjelpe deg med generelt vedlikehold og utførelse av service på maskinen din.

Avsnittet 'Garanti' forteller inngående om hva garantien dekker og hvordan man skal reklamere.

Avsnittet 'Samsvarserklæring' viser standardene maskina er blitt bygget opp etter.

Teksten i denne brukerveiledningen som man skal rette spesiell oppmerksomhet til vises på følgende måte:

OBS

Produktet kan være i fare. Maskina eller du selv kan bli ødelagt eller skadet hvis prosedyrene ikke følges på en korrekt måte.

ADVARSEL

Operatørens liv kan være utsatt for fare.

ADVARSEL

ADVARSEL

DU MÅ LESE og STUDERE denne brukerveiledningen før du betjener eller vedlikeholder maskina.

DU MÅ VITE hvordan du skal bruke maskinas kontroller og hva du må gjøre for trygt vedlikehold. (NB! Vær sikker på at du vet hvordan du skal slå av maskina før du slår den på i tilfelle du får problemer.)

Bruk ALLTID riktige sikkerhetsartikler som kreves for personvern. SPØR DIN ARBEIDSLEDER ELLER TA KONTAKT MED Altrad Belle (Storbritannia og Nord-Irland): [phone] hvis du har SPØRSMÅL om trygg bruk eller vedlikehold av maskina.

Innhold

Hvordan bruke denne bruksanvisningen? 86

Advarsel 86

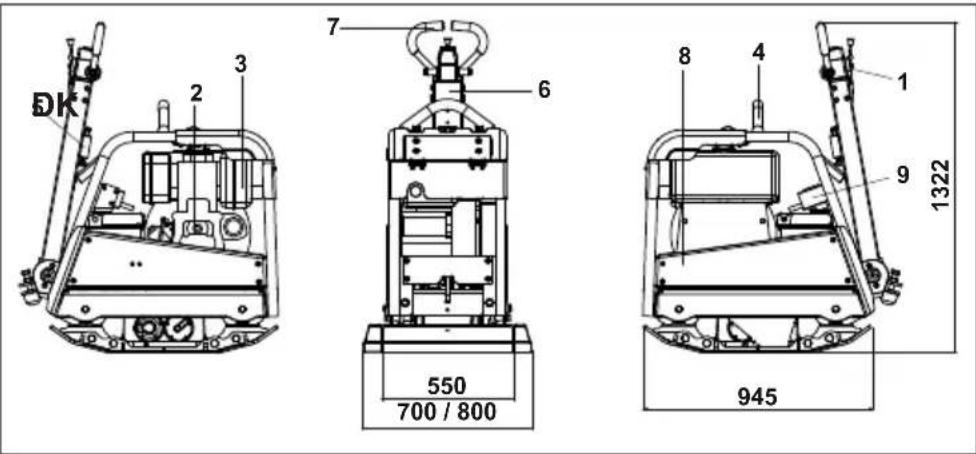

Maskinens beskrivelse 87

Tekniske data 87

Komprimeringsgrunner 87

Generell sikkerhet 88

Helse og sikkerhet 88

Kontroll før start 89

Start- og stopp-prosedyre 89-90

Bruksanvisning 90

Miljø 91

Feilsøkingsguide 91

Service & vedlikehold 92-93

Garanti 93

Samsvarserklæring 2

* Minimumsgrense til EN500 Del 4

Komprimeringsgrunner

Jordsmonn som man har rørt eller ny utfylling, bærelag og svart overflate har små tomrom eller lufthull som fører til en eller flere problemer hvis de ikke blir komprimert.

1. Materialet blir presset sammen som følge av trafikk over overflaten av ukomprimert areal. Dette fører til innsynking av overflaten siden materialet fyller tomrommene.
2. Lignende situasjon oppstår med statiske belastninger på ukomprimert jord. Lasten (for eksempel et bygg) synker.
3. Materialer med tomrom er mer mottakelige for vannlekkasje og fører til erosjon. Inntreden av vann kan også gjøre at jordsmonnet utvider seg når det er frysetemperatur og trekker seg sammen under tørre perioder. Utvidelse og sammentrekking er de viktigste grunnene til grunnmursskader og fører normalt til behov for oppstøtting.

Komprimering øker materialets tetthet og derfor øker dets bæreevne. Komprimering reduserer lufthull og derfor reduserer risikoen for ras, utvidelse og krymping som skyldes vanninntrenging.

Vær vennlig og les og forsikre at du forstår fullt følgende sikkerhetsinformasjon for å beskytte deg selv og for å sikre de som er rundt deg. Det er operatørens ansvar å forsikre at han/hun forstår fullt hvordan han/hun skal betjene dette utstyret trygt. Er du usikker på hvordan du skal bruke 'RPC' trygt og korrekt, ta kontakt med din arbeidsleder eller Altrad Belle.

OBS

Uriktig vedlikehold kan være farlig. Les og forstå dette kapittelet før du vedlikeholder, foretar service eller reparasjoner.

• Dette utstyret er tungt og skal ikke løftes uten hjelp, du må enten FÅ HJELP eller bruke passende løfteutstyr.
• Sperr av arbeidsplassen og hold publikum og uvedkommende personale i behørig avstand.
• Ved bruk av dette utstyret skal operatøren ha på seg personlig verneutstyr (se Helse & og sikkerhet).
• Forsikre deg at du vet hvordan du skal slå AV maskina trygt før du slår den PÅ i tilfelle du får problemer.
• Slå alltid AV motoren før du transporterer, beveger maskina på arbeidsplassen eller foretar service.
• Motoren blir meget varm ved bruk, la motoren avkjøle seg før du tar på den. Aldri la motoren stå på uten tilsyn.
• Aldri fjern eller rett på noen tilpassete vern, de er der for å beskytte deg. Sjekk alltid vernenes tilstand og sikkerhet, IKKE BRUK VIBROPLATEN hvis et vern er skadet eller mangler inntil vernet er blitt erstattet eller reparert.
• Ikke jobb med vibroplaten når du er syk, sliten eller under påvirkning av alkohol eller narkotika.

OBS

Drivstoff er brannfarlig. Det kan forårsake personskader og materielle skader. Lukk motoren, slokk alle åpne flammer og ikke røyk mens du fyller på drivstofftanken. Tørk alltid opp drivstoffet som er blitt sølt omkring.

Drivstoff-sikkerhet

• Slå av motoren og la den bli avkjølt før du fyller på drivstoff.
• IKKE røyk eller slipp åpne flammer i området mens du fyller på drivstoff.
• Drivstoffet som er blitt sølt skal fjernes umiddelbart ved bruk av sand. Skift klær hvis drivstoffet blir sølt på dine klær.
• Lagre drivstoff i en godkjent, spesialbygd container som står borte fra hete og tennkilder.

Helse og sikkerhet

Vibrasjon

Noe vibrasjon blir overført fra komprimeringsoperasjonen via håndtaket til operatørens hender. Altrad Belles RPC-utvalg er blitt spesielt designet for å forminske hånd-/armvibrasjonsnivåer. Se spesifikasjoner & tekniske data om vibrasjonsnivåer og brukstider (anbefalt daglig maksimal eksponeringstid). IKKE overskrid de maksimale brukstidene.

Personlig verneutstyr

Ved bruk av utstyret skal man ha på seg egnet personlig verneutstyr som sikkerhetsbriller, hansker, hørselsvern, støvmaske og vernesko. Ta på klær som er egnet til arbeidet du utfører. Bind opp langt hår og fjern alle smykker som kan bli fanget av utstyrets bevegelige deler. Beskytt alltid huden fra kontakt med betong.

Støv

Komprimeringsprosessen produserer støv nå og da som kan være farlig for din helse. Ta alltid på maske som er egnet til å beskytte mot den type støv som blir produsert.

Drivstoff

Ikke svelg drivstoff eller inhaler drivstoffdamp og unngå at de får kontakt med huden din. Vask drivstoffsprut med en gang. Hvis du får drivstoff i øynene, spyl rikelig med vann og oppsøk legehjelp så fort som mulig.

Eksosgasser

Ikke betjen maskina innendørs eller i et trangt lokale, sjekk at arbeidsområdet er blitt tilstrekkelig ventilert.

ADVARSEL

Eksosgassene produsert av dette utstyret er meget giftige og kan drepe!

Inspeksjon før start

Du må foreta følgende inspeksjon før du starter hver arbeidsøkt eller etter hver fjerde brukstime, hvilken enn kommer først. Se avsnittet om service for detaljert veiledning. Hvis man finner en feil, skal vibroplaten ikke brukes så lenge feilen er blitt reparert.

1. Sjekk grundig at vibroplaten ikke har skadetegn. Sjekk at delene er der og at de er i orden. Rett spesiell oppmerksomhet til reim vernet.
2. Sjekk motorolje- og hydraulikkoljens stand og fyll opp hvis nødvendig.
3. Sjekk motorens drivstoffnivå og fyll opp hvis nødvendig.
4. Sjekk at det ikke er drivstoff-, olje- og væskelekkasjer.

Start- og stopp-prosedyre

Honda GX390 Bensinmotor

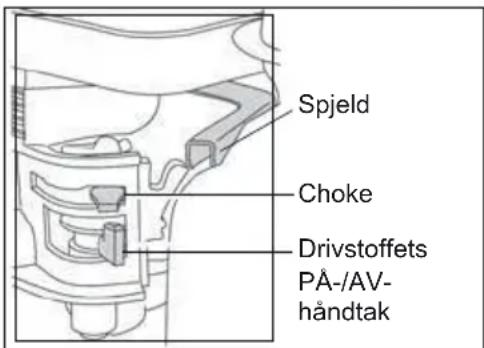

1. Åpne bensinkran ved å trekke bensinens PÅ/ AV-håndtak helt til høyre.
2. Hvis du starter en kald motor, sett PÅ choken ved å trekke choke-håndtaket helt til venstre. Hvis du starter en varm motor på nytt, trengs choken vanligvis ikke. Allikevel, hvis motoren er blitt avkjølet til en viss grad, er det mulig at man trenger choke delvis.
3. Snu motorens AV/PÅ-bryter med urviseren til stillingen I.
4. Sett spjeldet i hvilestilling ved å trekke gasshåndtaket helt til høyre. Ikke start motoren på fullt spjeld siden vibroplaten vibrerer med en gang man starter motoren.
5. Ta godt tak i manøverhåndtaket med den ene hånda, og rekylstarterhåndtaket med den andre. Dra rekylstarteren så lenge du føler motorens motstandskraft og la deretter starteren returnere.
6. Dra starterhåndtaket raskt, men pass på at du ikke drar startertauet helt ut.
7. Gjenta så lenge motoren tenner.
8. Sett choke-håndtaket i stillingen AV ved å trekke det til høyre når motoren tennes gradvis.
9. Følg feilsøkingsguiden hvis motoren ikke tennes etter flere forsøk.
10. Sett spjeldet i hvilestilling og snu motorens PÅ/AV-bryter mot urviseren til stillingen 0 for å stoppe motoren.
11. Steng av besninkrana.

Hatz dieselmotor (startsveiv)

1. Hvis mulig, koble fra det utstyret som drives. Drevet utstyr skal alltid settes i nøytral.
2. Sett gasshendelen „1“ i stilling mellom 1/2 START og maks. START, avhengig av hva som er nødvendig. Ved å velge et lavt oppstartsturtall reduserer man mengden av svart eksos i oppstarten.
3. Sikre deg at stopphendelen „2“ - hvis montert - er i „START“-posisjon.
4. Drei dekompresjonshendelen til anslag „1“. I denne stillingen raster dekomprimeringsautomatikken hørbart inn, og motoren er startklar.
5. Etter at dekompresjonshendelen er trukket opp til maks. posisjon, er fem omdreininger med startsveiven nødvendig før motoren får nok kompresjon til å starte igjen.
6. Grip om sveiven med begge hender, og sveiv med tiltagende hastighet. Når dekompresjonshendelen raster inn i stilling „0“ (kompresjon) må høyeste hastighet være oppnådd. Så snart motoren starter, trekkes sveiven ut av innføringen.
7. Hvis motoren tenner og slår tilbake på grunn av utilstrekkelig kraft i sveivingen (motoren kan starte og gå i motsatt retning under visse omstendigheter), trekk startsveiven umiddelbart til deg og slå gasspådraget til STOP-posisjon.
8. Vent til motoren har sluttet å pendle etter et mislykket startforsøk, før man gjentar startforberedelsene og nye startforsøk.

Hatz dieselmotor (elektrisk start)

1. Sett inn nøkkelen og snu til stillingen I når dekompresjonshåndtaket er i stillingen 0. (Varsellys for batteriladning og oljetrykk tennes.)
2. Snu startnøkkelen til stillingen II.
3. Slipp startnøkkelen fri med en gang motoren går. Den må returnere til stillingen I selv og forbli i denne stillingen under arbeidet. Varsellys for batteriladning og oljetrykk skal slukne med en gang etter starten. Indikatorlys 1 står på når motoren står på.
4. Stopp motoren med en gang og rett opp feilen hvis noe virker galt. (Se feilsøkingsguiden.)
5. Motorens temperaturviser 4 (tilleggsutstyr) tennes hvis temperaturen på sylinderlokket er for høy. Slå av motoren og finn ut årsaken til problemet.

Aldri betjen den elektriske starteren når motoren går eller kjører i fri til stillstand. Det eksisterer risiko for ødelagt starterpinjong eller kronhjulfortanning.

Aldri stopp motoren ved å bevege dekompresjonshåndtaket. Hold startsveivet eller startnøkkelen i et trygt sted utenfor rekkevidden til uvedkommende mens du tar pause eller avslutter arbeidsøkta.

1. Snu alltid startnøkkelen tilbake til stillingen 0 før du omstarter motoren. Repetisjonslåset hindrer selvstarteren til å kople til og muligens bli ødelagt mens motoren fortsatt går.
2. Flytt hastighetsreguleringshåndtaket til 1 tilbake til stillingen STOPP.
3. På motorer som ikke har lavere motorturtall flytt hastighetsreguleringshåndtaket 1 tilbake, deretter flytt stopphåndtaket 2 i retningen STOPP. Hold det der inntil motoren har stoppet.
4. Befri stopphåndtaket 2 når motoren har stoppet, og forsikre deg om at håndtaket returnerer til normalstillingen. (Lade- og oljetrykkslysene tennes.)
5. Snu nøkkelen til stillingen 0 og ta den ut. Lysene skal da bli slukket.

Bruksanvisning

- Bring vibroplaten dit den trengs.

Forviss deg om at løfteutstyret har passende lastgrense for vibroplatens vekt hvis det er nødvendig å bruke løfteutstyr for å plassere vibroplaten (se avsnitt Tekniske data eller maskinas serieskilt). Fest passende lenker eller stropper BARE til løftepunktet på toppen av vibroplaten.

- Du kan starte motoren etter at du har utført kontroll i henhold til avsnittet 'Før start'.

Altrad Belles RPC-utvalg av vibroplater er utstyrt med sentrifugalkopling som gjør det mulig for motoren å gå i hvilestillingen uten å dra girkassen.

Når man øker motorens hastighet blir kløtsjen koplet til og den drar girkassen. Motorens hastighet skal settes på maksimalt for korrekt funksjon.

- Sett spjeldet på maksimalt og bruk manøverhåndtaket for å vise retningen og for å styre eller snu vibroplaten.

Manøverhåndtaket er utformet slik at når det brukes til å rygge og operatøren mister taket av en eller annen grunn, går håndtaket automatisk tilbake til fremover-modus. Dette er en viktig sikkerhetsfunksjon på maskinen.

Bevegelseshastigheten bestemmes av tilstanden til overflaten som komprimeres.

Vær forsiktig når du rygger med vibroplaten. Sørg for at det ikke finnes hindringer eller farer i ryggingsområdet.

Kontroller vibroplatens bevegelsesretning nøye hvis overflaten som skal komprimeres er skrå. Bruk om nødvendig et egnet tau festet lavt på chassiset for å la en hjelper ta deler av vekten. Arbeid opp og ned skråningen, ikke på tvers.

- Arbeid med vibroplaten over overflaten i et organisert mønster til ønsket komprimering er oppnådd.

Hvis flere lag skal komprimeres oppå hverandre, komprimer hvert lag separat.

- Sett spjeldet i hvilestilling for å stoppe vibrasjonen. Følg den relevante start-/stopp-prosedyren for å stoppe motoren.

Trygt avfall

Retningslinjer for miljøvern. Maskinen inneholder verdifulle materialer. Lever det kasserte apparatet og deler til et relevant resirkuleringsanlegg.

Del	Materiale
Håndtak	Stål
Forside	HDPE /høytetthetspolyetylen/
Hovedramme	Stål
Maskinkropp	Stål
Håndtak	Polyuretanskum
Motor	Aluminium
Fleksible Deler	Stål og gummi
Diverse Deler	Stål og aluminium

Feilsøkingsguide

Problem Årsak Løsning
Motoren starter ikke.	Mangler drivstoff.	Åpne drivstoffkrana.
		Fyll drivstofftanken.
	Motoren er slått av. Start motoren.
	Tennpluggen er skitten. Rengjør og sett på pluggen.
	Motoren er kald. Steng choken.
	Motoren er overfylt.	Honda: åpne choken, åpne spjeldet helt, dra rekylstarteren inntil motoren tennes.
		Hatz: dra hastighetsreguleringen for å stoppe, dra rekyl starteren 5 ganger, deretter gjenta startprosedyren.
Motoren vil fortsatt ikke starte.	Alvorlig feil. Ta kontakt med representanten eller med Altrad Belle.
Maskina vil ikke bevege seg.	Motorens hastighet er for lav. Sett motorens hastighetsreguleringen til stillingen høy fart
	Drivreima er ikke tilstrekkelig spent. Juster reimas spenning.
	Luftfilteren er blokkert.	Rengjør eller bytt ut luftfilteren.
	Utslitt eller ødelagt kløtsj. Reparer eller bytt ut, slik nødvendig
	Drivefeil. Ta kontakt med representanten eller med Altrad Belle.
	Girkassens feil. Ta kontakt med representanten eller med Altrad Belle.
Fremføringshastigheten er for lav.	For mye olje i stighøyde. Reduser oljestanden.
	Styresystemet er feil justert. Ta kontakt med representanten eller med Altrad Belle.
Revershastigheten er for lav.	Ikke nok olje i stighøyde.	Fyll og luft systemet.
	Luft i styresystemet.	Luft styresystemet.
	Styresystemet er feil justert.	Ta kontakt med representanten eller med Altrad Belle.
Tap av hydraulisk olje.	Koplingene lekker.	Tett koplingene på nytt.
	Hydraulikkslangen er defekt.	Bytt ut slangen.
	Stempeltetningen i girkassen er defekt.	Ta kontakt med representanten eller med Altrad Belle.
Maskina arbeider uregelmessig.	Støtdelene er ødelagte.	Bytt ut alle fire delene.

'RPC'-serien av reversible vibroplater fra Altrad Belle er konstruert for å gi feilfri drift i mange år. Det er likevel viktig å vedlikeholde maskinen regelmessig som beskrevet i dette avsnittet. Det anbefales at en autorisert Altrad Belle-forhandler utfører alt større vedlikehold og reparasjoner. Bruk alltid originale reservedeler fra Altrad Belle; bruk av uekte deler kan oppheve garantien.

Slå av motoren før vedlikehold. Sørg for at stoppbryteren er i stopp-stilling hvis du arbeider med dieselmotor.

Sett alltid vibroplaten på jevnt underlag for å sikre korrekte avlesninger av væskenivåer. Bruk kun anbefalte oljetyper (se tabell på neste side).

Innkjøringsperiode

Når vibroplaten blir først brukt som ny skal man bytte motorolje etter innkjøringsperioden (se motorprodusentens bruksanvisning for detaljert oversikt). Reimspenningen skal sjekkes etter 4-timers bruk.

Drivreim

Fjern reimvernet og deretter sjekk reimspenningen ved å presse fingeren lett på reima på toppen, sentralt mellom motordriften og girkassens skive. Reima skal avbøye seg omtrent 10 til 15 mm. Løsne settskruen på reimas strammeinnretning og la gli til høyre hvis reimas spenning trenger justering. Hvis spenningen er i orden, skru igjen settskruen og sjekk reimspenningen for annen gang. Sett reimvernet på til slutt og sjekk at det sitter riktig og sikkert.

Planmessig vedlikehold		Etter hver 8. Time	Første Måned / 50 timer	150 Timer	250 Timer	500 Timer
Motorolje	Sjekk standen	√
	Bytt		√		√
Luftfi Iter	Sjekk tilstanden/rengjør		√
	Bytt ut når nødvendig / Etter hver 12. måned
Drivreim Spenning			√		√

Olje-/drivstofftype & mengde - tennpluggtype

	Oljetyp	Mengde (Liter)	Drivstoff-type	Kapasitet (Liter)	Tennplug-gtype	Elektrodeavstand (mm)
Bensin Motor Honda GX390 S	A.E. 10W 30 1.1	Blyfri 6.4			BM6ES or BPR6ES	0.6 - 0.7
Diesel Motor Hatz 1D81Z	S.A.E. 10W 30 1.8		Diesel (BS2869)	10	Ikke Relevant	Ikke Relevant

Oljetype & Mengde

Komponent Oljetype		Honda GX390 (Liter)	Hatz 1D81Z (Liter)
Girkasse S.A.E. 75W 90 1.2	1.2
Hydraulisk Styring	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

OBS

VI ANBEFALER Å SETTE MASKINA PÅ EN GUMMIMATTE ELLER LIGNENDE FOR Å ABSORBERE NOE AV VIBRASJONEN MENS DENNE MASKINA ER SLÄTT PÅ UNDER DENNE PROSEDYREN.

Lufting av hydraulikksystemet

1. Forviss deg om at maskina er i stasjonær stilling og satt på jevn grunn.
2. Fjern bensintanklokket og fyll styrepumpens hode med olje. Stopp när du har nädd maksimal nivåindikator som er inn i hodet.
3. Pump manøverhåndtaket sakte fra stillingen „Fremoverbevegelse“ til stillingen „Bakovergang“ inntil oljestanden synker.
4. Fyll styrepumpens hode på nytt til maksimumsnivå. Fortsett å pumpe håntaket til du føler motstandskraften og håndtaket låser seg i stillingen „Bakovergang”.
5. Fyll styrepumpens hode på nytt til maskimumsnivå.
6. Sett på proppen igjen og test maskina.

Montasje av styrepumpen

1. Rengjør hylsen forsiktig innvendig med trykkluft. Sjekk at det ikke er riper på gliderør, O-ringer, og at det ikke finnes skarpe kanter.
2. Press foringen inn i hylsen.
3. Smør tetningsringen med fals med hydraulikkolje, og legg den på stativet (åpen side bort fra stativet).
4. Smør stativet med hydraulikkolje, og la det gli inn i hylsen til tetningsringen med fals er i sporet, samtidig som du sørger for at tappene er i riktig stilling. Når tetningsringen med fals er i sporet, representerer det fremoverbevegelse.

OBS

Ved bakovergang går manøverhåndtakene parallelt med hylsen mot operatøren.

1. Sett pinjongen i hylsen og stativet etter smøring av den (uten O-ringer). Sjekk stativets bevegelse fra fremoverbevegelse til bakovergang. (Se OBS).
2. Ta pinjongen ut og tilpass to O-ringer, og sørg for at de ikke er ødelagt.
3. Smør pinjongen og O-ringene med hydraulikkolje, og sett dem forsiktig inn i hylsen. Sørg for at stativet er i riktig stilling; det er enklest i bakovergangsstillingen.
4. Tilpass mellomlegget og støtteringen. Det kan være nødvendig å dytte pinjongen fra motsatt side for å få dem montert.
5. Plasser hylsen på fyllstoffets side, og tilpass O-ringene på undersiden. Vi anbefaler å bruke LOCTITE tetning 518.
6. Monter hydraulikkopleren og Dowty-skiven ved å bruke LOCTITE 243.
7. Monter støtten og fest den med 4 skruer og skiver ved å bruke LOCTITE 243.
8. Tilpass pluggskruen og skiven løst. IKKE STRAM TIL.

Garanti

Altrad Belle gir den opprinnelige kjøperen av vibroplater 'RPC' ett års (12 måneders) garanti fra den opprinnelige kjøpsdatoen. Garantien dekker feil ved design, materialer og utførelse.

Garantien fra Altrad Belle dekker ikke følgende:

1. Skade forårsaket av misbruk, feilaktig bruk, hvis noen lar den falle, eller andre lignende skader som skyldes eller følger av brudd på instruksjonene for montering, drift eller vedlikehold.
2. Endringer, tillegg eller reparasjoner som er utført av andre enn Altrad Belle eller deres godkjente representanter.
3. Kostnader for transport eller forsendelse med skip til og fra Altrad Belle eller deres godkjente representanter for reparasjoner eller vurdering av et garantikrav.
4. Material- og/eller lønnskostnader for å fornye, reparere eller skifte ut deler som skyldes normal slitasje.

Altrad Belle og/eller deres godkjente representanter, direktører, arbeidere eller forsikrere skal ikke holdes ansvarlige for følgeskader eller andre skader, tap eller utgifter i forbindelse med, på grunn av, eller manglende evne til å bruke maskinen til noe formål.

Krav under garanti

Alle krav under garantien skal først rettes til Altrad Belle enten per telefon, faks, e-post eller skriftlig.

For krav under garanti:

I et forsøk på å bli grønnere og mer miljøvennlig har ALTRAD Belle innført online garantiregistrering. For å få tilgang til registreringssiden på vår nettside, bruk følgende adresse:

Alternativt kan du skanne den tilhørende QR-koden (Quick Response Code) med smarttelefonen for å få tilgang til registreringssiden.

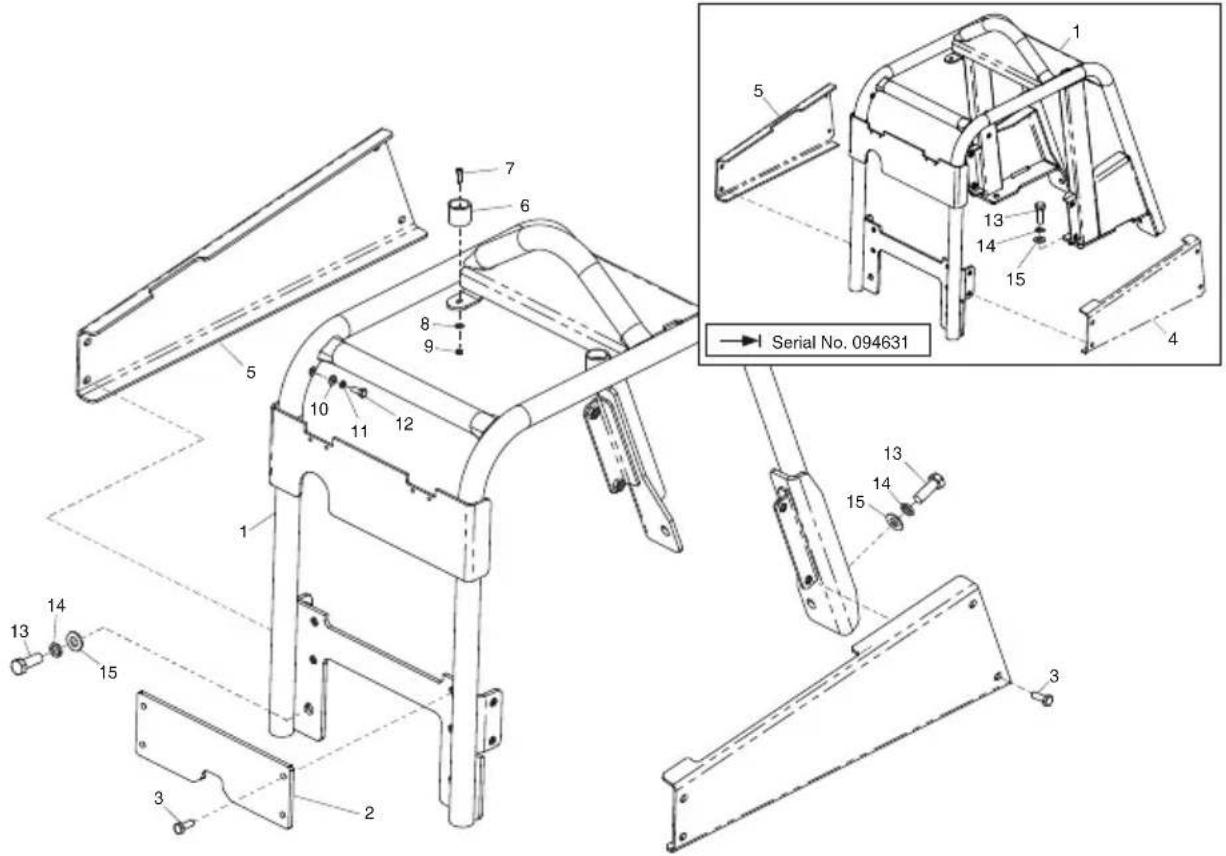

1	161/06600....Frame....	Rahmen....	Hovedstel....	Telai....	→1031373....	1
1	161/23300....Frame....	Rahmen....	Hovedstel....	Telai....	→031374....	1
2	161/99685S...Voordeksel - Oranje....	Frontabdeckung- Orange....	Forreste kappe - Orange....	Copertura anteriore - Arancione....	1
2	161/99685G...Voordeksel - Groen....	Frontabdeckung - Grün....	Forreste kappe - Grön....	Copertura anteriore- Verde....	1
2	161/99685Y...Voordeksel - Geel....	Frontabdeckung - Gelb....	Forreste kappe - Gul....	Copertura anteriore - Giallo....	1
2	161/99685B...Voordeksel - Blauw....	Frontabdeckung - Blau....	Forreste kappe - Blå....	Copertura anteriore - Blu....	1
2	161/99685R...Voordeksel - Rood....	Frontabdeckung - Rot....	Forreste kappe - Rød....	Copertura anteriore - Rosso....	1
2	161/99685W...Voordeksel - Wit....	Frontabdeckung - Weiß....	Forreste kappe - Hvid....	Copertura anteriore - Bianco....	1
3	7/10024....Schroef....	Schraube....	Skrue....	Vite....	M10 x 30....	12
4	161/99686S...Deksel - Oranje(Links)....	Abdeckung - Orange (Links)....	Dæk - Orange (Venstre)....	Coperchio - Arancione (Lato sinistro)....	1
4	161/99686G...Deksel - Groen (Links)....	Abdeckung - Grün (Links)....	Dæk - Grön (Venstre)....	Coperchio - Verde (Lato sinistro)....	1
4	161/99686Y...Deksel - Geel (Links)....	Abdeckung - Gelb (Links)....	Dæk - Gul (Venstre)....	Coperchio - Giallo (Lato sinistro)....	1
4	161/99686B...Deksel - Blauw (Links)....	Abdeckung - Blau (Links)....	Dæk - Blå (Venstre)....	Coperchio - Blu (Lato sinistro)....	1
4	161/99686R...Deksel - Rood (Links)....	Abdeckung - Rot (Links)....	Dæk - Rød (Venstre)....	Coperchio - Rosso (Lato sinistro)....	1
4	161/99686W...Deksel - Wit (Links)....	Abdeckung - Weiß (Links)....	Dæk - Hvid (Venstre)....	Coperchio - Bianco (Lato sinistro)....	1
5	161/99687S...Deksel - Oranje (Rechts)....	Abdeckung - Orange (Rechts)....	Dæk - Orange (Højre)....	Coperchio - Arancione(Lato destro)....	1
5	161/99687G...Deksel - Groen (Rechts)....	Abdeckung - Grün (Rechts)....	Dæk - Grön (Højre)....	Coperchio - Verde (Lato destro)....	1
5	161/99687Y...Deksel - Geel (Rechts)....	Abdeckung - Gelb (Rechts)....	Dæk - Gul (Højre)....	Coperchio - Giallo (Lato destro)....	1
5	161/99687B...Deksel - Blauw (Rechts)....	Abdeckung - Blau (Rechts)....	Dæk - Blå (Højre)....	Coperchio - Blu (Lato destro)....	1
5	161/99687R...Deksel - Rood (Rechts)....	Abdeckung - Rot (Rechts)....	Dæk - Rød (Højre)....	Coperchio - Rosso (Lato destro)....	1
5	161/99687W...Deksel - Wit (Rechts)....	Abdeckung - Weiß (Rechts)....	Dæk - Hvid (Højre)....	Coperchio - Bianco (Lato destro)....	1
6	161/06700....Haakje....	Haken....	Madekrog....	Gancio....	1
7	00.0.050....Schroef....	Schraube....	Skrue....	Vite....	M12 x 60....	2
8	4/1204....Afdichtring....	Scheibe....	Spændeskive....	Rondella....	M12....	4
9	8/12006....Moer....	Mutter....	Motrik....	Dado....	M12....	2
12	4/8006....Afdichtring....	Scheibe....	Spændeskive....	Rondella....	M8....	3
13	4/8003....Afdichtring....	Scheibe....	Spændeskive....	Rondella....	M8....	3
14	7/8011....Bouten....	Bolzen....	Skruebolt....	Bulloni....	M8 x 20....	1
15	02.0.062....Schroef....	Schraube....	Skrue....	Vite....	M16 x 45....	6
16	05.1.009....Afdichtring....	Scheibe....	Spændeskive....	Rondella....	M16....	6
17	4/1609....Afdichtring....	Scheibe....	Spændeskive....	Rondella....	M16....	6
18	21/0141....Anti-trilbevestiging....	Schwingungsdämpfer....	Antivibrationsophæng....	Supporto antivibrazioni....	2
19	161/99581....Afdichtring....	Scheibe....	Spændeskive....	Rondella....	1
20	161/99582....Afdichtring....	Scheibe....	Spændeskive....	Rondella....	1
21	7/8008....Schroef....	Schraube....	Skrue....	Vite....	M8 x 16....	2

Hovedtel og Dæksel, Gruppo Telaio

043180

1	161/23300......Frame......	Rahmen......	Hovedstel......	Telai......	→094631......	1
1	161/25300......Frame......	Rahmen......	Hovedstel......	Telai......	→094632......	1
2	161/99685S......Voordeksel - Oranje......	Frontabdeckung- Orange......	Forreste kappe - Orange......	Copertura anteriore - Arancione......		1
2	161/99685G......Voordeksel - Groen......	Frontabdeckung - Grün......	Forreste kappe - Grön......	Copertura anteriore- Verde......		1
2	161/99685Y......Voordeksel - Geel......	Frontabdeckung - Gelb......	Forreste kappe - Gul......	Copertura anteriore - Giallo......		1
2	161/99685B......Voordeksel - Blauw......	Frontabdeckung - Blau......	Forreste kappe - Blå......	Copertura anteriore - Blu......		1
2	161/99685R......Voordeksel - Rood......	Frontabdeckung - Rot......	Forreste kappe - Rød......	Copertura anteriore - Rosso......		1
2	161/99685W......Voordeksel - Wit......	Frontabdeckung - Weiß......	Forreste kappe - Hvid......	Copertura anteriore - Bianco......		1
3	7/10024......Schroef......	Schraube......	Skrue......	Vite......	M10 x 30......	12
4	161/99686S......Deksel - Oranje(Links)......	Abdeckung - Orange (Links)......	Dæk - Orange (Venstre)......	Coperchio - Arancione (Lato sinistro)....	→094631......	1
4	161/99686G......Deksel - Groen (Links)......	Abdeckung - Grün (Links)......	Dæk - Grön (Venstre)......	Coperchio - Verde (Lato sinistro)......	→094631......	1
4	161/99686Y......Deksel - Geel (Links)......	Abdeckung - Gelb (Links)......	Dæk - Gul (Venstre)......	Coperchio - Giallo (Lato sinistro)......	→094631......	1
4	161/99686B......Deksel - Blauw (Links)......	Abdeckung - Blau (Links)......	Dæk - Blå (Venstre)......	Coperchio - Blu (Lato sinistro)......	→094631......	1
4	161/99686R......Deksel - Rood (Links)......	Abdeckung - Rot (Links)......	Dæk - Rød (Venstre)......	Coperchio - Rosso (Lato sinistro)......	→094631......	1
4	161/99686W......Deksel - Wit (Links)......	Abdeckung - Weiß (Links)......	Dæk - Hvid (Venstre)......	Coperchio - Bianco (Lato sinistro)......	→094631......	1
4	161/99753S......Deksel - Oranje(Links)......	Abdeckung - Orange (Links)......	Dæk - Orange (Venstre)......	Coperchio - Arancione (Lato sinistro)....	→094632......	1
4	161/99753G......Deksel - Groen (Links)......	Abdeckung - Grün (Links)......	Dæk - Grön (Venstre)......	Coperchio - Verde (Lato sinistro)......	→094632......	1
4	161/99753Y......Deksel - Geel (Links)......	Abdeckung - Gelb (Links)......	Dæk - Gul (Venstre)......	Coperchio - Giallo (Lato sinistro)......	→094632......	1
4	161/99753B......Deksel - Blauw (Links)......	Abdeckung - Blau (Links)......	Dæk - Blå (Venstre)......	Coperchio - Blu (Lato sinistro)......	→094632......	1
4	161/99753R......Deksel - Rood (Links)......	Abdeckung - Rot (Links)......	Dæk - Rød (Venstre)......	Coperchio - Rosso (Lato sinistro)......	→094632......	1
4	161/99753W......Deksel - Wit (Links)......	Abdeckung - Weiß (Links)......	Dæk - Hvid (Venstre)......	Coperchio - Bianco (Lato sinistro)......	→094632......	1
5	161/99687S......Deksel - Oranje (Rechts) Abdeckung - Orange (Rechts)......	Dæk - Orange (Højre)......	Dæk - Orange (Højre)......	Coperchio - Arancione(Lato destro)....	→094631......	1
5	161/99687G......Deksel - Groen (Rechts) Abdeckung - Grün (Rechts)......	Dæk - Grön (Højre)......	Dæk - Grön (Højre)......	Coperchio - Verde (Lato destro)......	→094631......	1
5	161/99687Y......Deksel - Geel (Rechts) Abdeckung - Gelb (Rechts)......	Dæk - Gul (Højre)......	Dæk - Gul (Højre)......	Coperchio - Giallo (Lato destro)......	→094631......	1
5	161/99687B......Deksel - Blauw (Rechts) Abdeckung - Blau (Rechts)......	Dæk - Blå (Højre)......	Dæk - Blå (Højre)......	Coperchio - Blu (Lato destro)......	→094631......	1
5	161/99687R......Deksel - Rood (Rechts) Abdeckung - Rot (Rechts)......	Dæk - Rød (Højre)......	Dæk - Rød (Højre)......	Coperchio - Rosso (Lato destro)......	→094631......	1
5	161/99687W......Deksel - Wit (Rechts) Abdeckung - Weiß (Rechts)......	Dæk - Hvid (Højre)......	Dæk - Hvid (Højre)......	Coperchio - Bianco (Lato destro)......	→094631......	1
5	161/99752S......Deksel - Oranje (Rechts) Abdeckung - Orange (Rechts)......	Dæk - Orange (Højre)......	Dæk - Orange (Højre)......	Coperchio - Arancione(Lato destro)....	→094632......	1
5	161/99752G......Deksel - Groen (Rechts) Abdeckung - Grün (Rechts)......	Dæk - Grön (Højre)......	Dæk - Grön (Højre)......	Coperchio - Verde (Lato destro)......	→094632......	1
5	161/99752Y......Deksel - Geel (Rechts) Abdeckung - Gelb (Rechts)......	Dæk - Gul (Højre)......	Dæk - Gul (Højre)......	Coperchio - Giallo (Lato destro)......	→094632......	1
5	161/99752B......Deksel - Blauw (Rechts) Abdeckung - Blau (Rechts)......	Dæk - Blå (Højre)......	Dæk - Blå (Højre)......	Coperchio - Blu (Lato destro)......	→094632......	1
5	161/99752R......Deksel - Rood (Rechts) Abdeckung - Rot (Rechts)......	Dæk - Rød (Højre)......	Dæk - Rød (Højre)......	Coperchio - Rosso (Lato destro)......	→094632......	1
5	161/99752W......Deksel - Wit (Rechts) Abdeckung - Weiß (Rechts)......	Dæk - Hvid (Højre)......	Dæk - Hvid (Højre)......	Coperchio - Bianco (Lato destro)......	→094632......	1
6	72/0003......Mof......	Buchsenausführung......	Stikdåse......	Presa......	→094632......	1
7	7/6003......Schroef......	Schraube......	Skrue......	Vite......	M6 x 20......	2
8	4/6007......Afdichtring......	Scheibe......	Spændeskive......	Rondella......	M6......	2
9	8/6007......Moer......	Mutter......	Motrik......	Dado......	M6......	2
10	4/8006......Afdichtring......	Scheibe......	Spændeskive......	Rondella......	M8......	3
11	4/8003......Afdichtring......	Scheibe......	Spændeskive......	Rondella......	M8......	3
12	7/8011......Bouten......	Bolzen......	Skruebolt......	Bulloni......	M8 x 20......	1
13	02.0.062......Schroef......	Schraube......	Skrue......	Vite......	M16 x 45......	6
14	05.1.009......Afdichtring......	Scheibe......	Spændeskive......	Rondella......	M16......	6
15	4/1609......Afdichtring......	Scheibe......	Spændeskive......	Rondella......	M16......	6

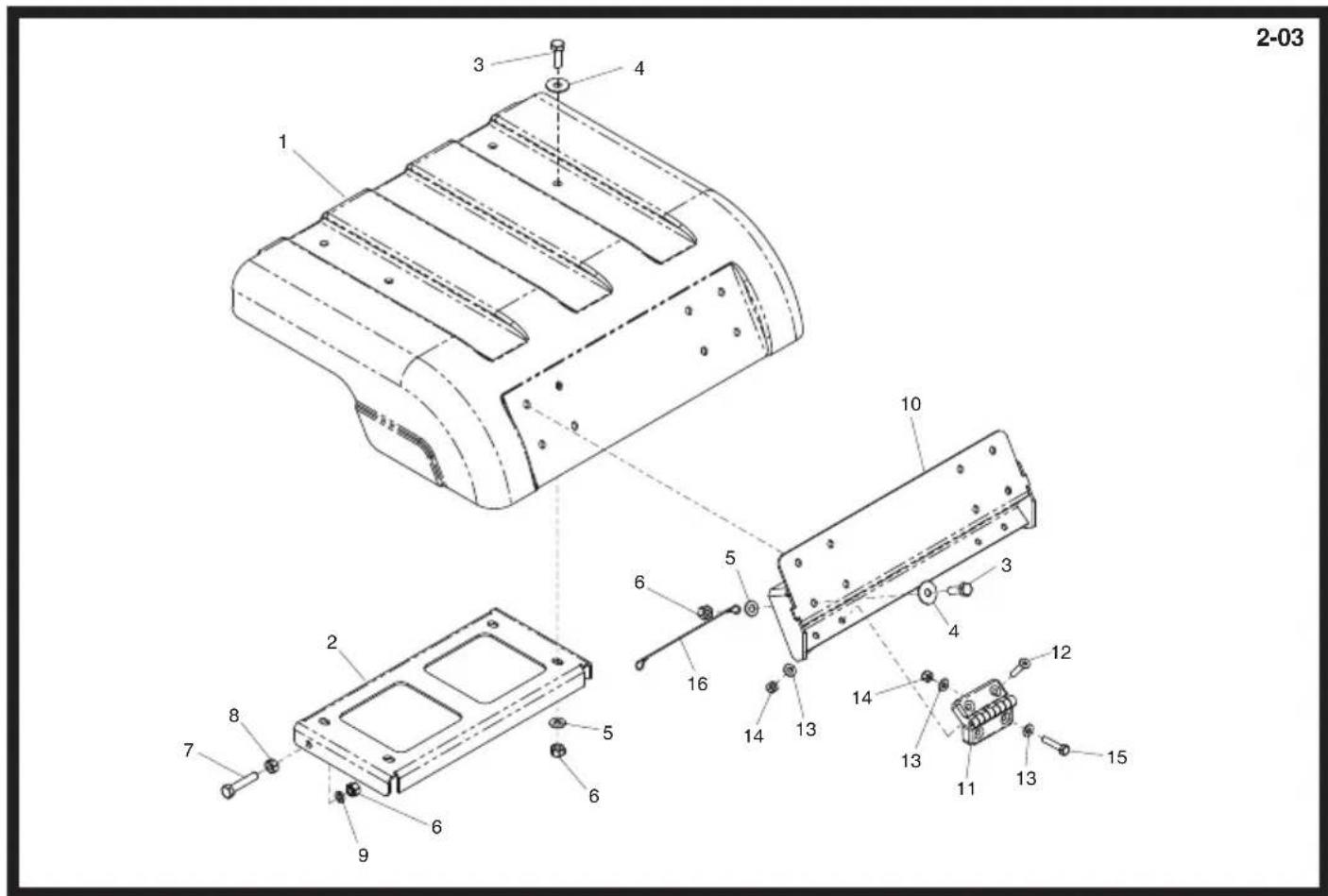

Toppdeksel, øvre deksel, øvre deksel - øvre del, øvre deksel 043179

1	161/99688S ...Cover - Orange......Couvercle -Orange......Cubierta -Naranja......Tampa -Laranja......1
1	161/99688G ...Cover - Green......Couvercle - Grun......Cubierta - Verde......Tampa - Verde......1
1	161/99688Y ...Cover - Yellow......Couvercle - Jaune......Cubierta - Amarillo......Tampa - Amarelo......1
1	161/99688B ...Cover - Blue......Couvercle - Bleu......Cubierta - Azúl......Tampa - Azul......1
1	161/99688R ...Cover - Red......Couvercle - Rouge......Cubierta - Roja......Tampa - Vermelho......1
1	161/99688W ...Cover - White......Couvercle - Blanc......Cubierta - Blanco......Tampa - Branco......1
2	161/99568....Bracket......Patte du Montage......Escuadra......Suporte......1
3	7/8012....Bolt......Boulon......Perno......Perno......M8 x 25......6
4	4/8008....Washer......Rondelle......Arandela......Anilha......5/16" x 1"......6
5	4/8006....Washer......Rondelle......Arandela......Anilha......M8......6
6	8/8008....Nut......Ecrou......Tuerca......Porca......M8......8
7	9/8014....Bolt......Boulon......Perno......Perno......M8 x 50......2
8	8/8001....Nut......Ecrou......Tuerca......Porca......M8......2
9	4/8003....Washer......Rondelle......Arandela......Anilha......M8......2
10	161/01800....Bracket......Patte du Montage......Escuadra......Suporte......1
11	161/99573....Hinge......Charnière......Bisagra......Dobradiça......1
12	7/6030....Screw......Vis......Tornillo......Parafuse......M6 x 30......1
13	4/6007....Washer......Rondelle......Arandela......Anilha......M6......3
14	8/6007....Nut......Ecrou......Tuerca......Porca......M6......2
15	02.0.017....Screw......Vis......Tornillo......Parafuse......M6 x 30......1
16	914/25303....Cable......Câble......Cable......Cable......1

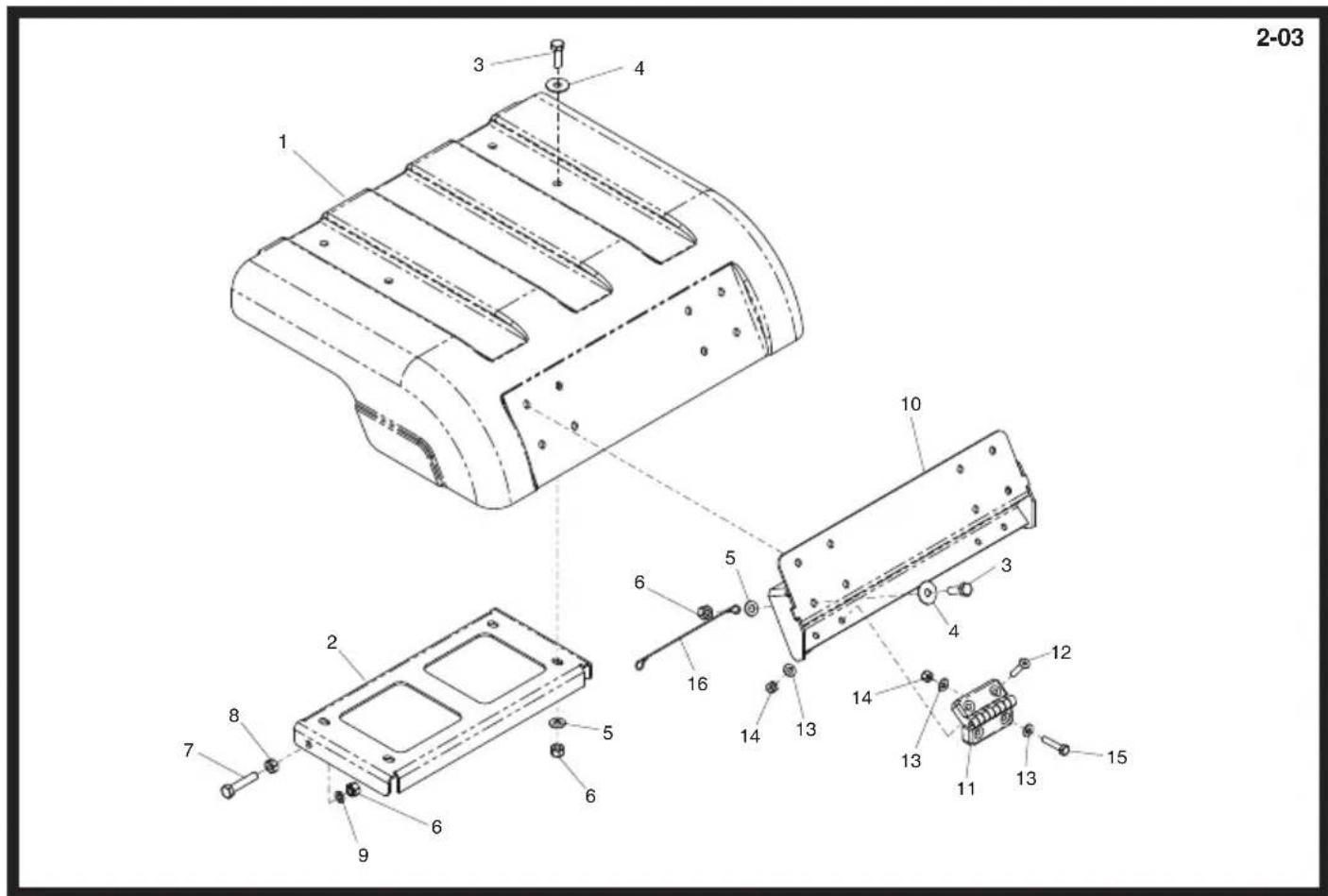

Deksel - Boven, Abdeckung - Oberteil,Dæk - ∅verste, Coperchio Sommita

→ 043179

1	161/99688S ...Deksel - Oranje	Abdeckung - Orange	Dæk - Orange	Coperchio - Arancione	1
1	161/99688G ...Deksel - Groen	Abdeckung - Grün	Dæk - Grøn	Coperchio - Verde	1
1	161/99688Y ...Deksel - Geel	Abdeckung - Gelb	Dæk - Gul	Coperchio - Giallo	1
1	161/99688B ...Deksel - Blauw	Abdeckung - Blau	Dæk - Blå	Coperchio - Blu	1
1	161/99688R ...Deksel - Rood	Abdeckung - Rot	Dæk - Rød	Coperchio - Rosso	1
1	161/99688W ...Deksel - Wit	Abdeckung - Weiß	Dæk - Hvid	Coperchio - Bianco	1
2	161/99568 ...Steun	Halterung	Beslag	Staffa	1
3	7/8012 ...Bouten	Bolzen	Skruebolt	Bulloni	M8 x 25	6
4	4/8008 ...Afdichtring	Scheibe	Spændeskive	Rondella	5/16" x 1"	6
5	4/8006 ...Afdichtring	Scheibe	Spændeskive	Rondella	M8	6
6	8/8008 ...Moer	Mutter	Motrik	Dado	M8	8
7	9/8014 ...Bouten	Bolzen	Skruebolt	Bulloni	M8 x 50	2
8	8/8001 ...Moer	Mutter	Motrik	Dado	M8	2
9	4/8003 ...Afdichtring	Scheibe	Spændeskive	Rondella	M8	2
10	161/01800 ...Bracket	Patte du Montage	Escuadra	Suporte		1
11	161/99573 ...Scharnier	Scharnier	Haengsel	Cardine		1
12	7/6030 ...Schroef	Schraube	Skrue	Vite	M6 x 30	1
13	4/6007 ...Afdichtring	Scheibe	Spændeskive	Rondella	M6	3
14	8/6007 ...Moer	Mutter	Motrik	Dado	M6	2
15	02.0.017 ...Schroef	Schraube	Skrue	Vite	M6 x 30	1
16	914/25303 ...Kabel	Kabel	Kabel	Cavo		1

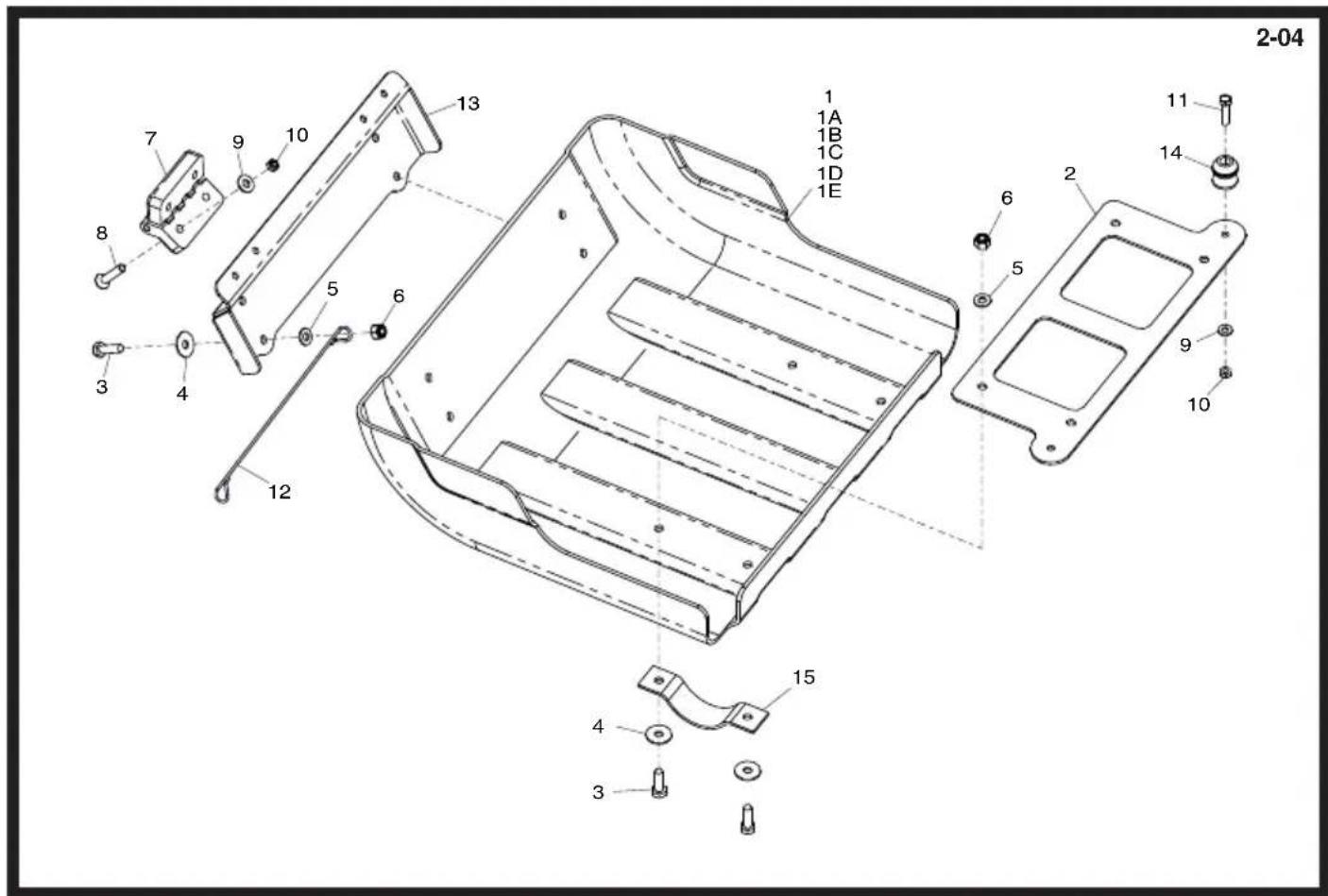

Top Cover, Couvercle Sup, Cubierta - Parte Superior, Tampa Superior
1	161/99721S	Cover - Orange	Couvercle -Orange	Cubierta - Naranja	Tampa - Laranja	1
1	161/99721G	Cover - Green	Couvercle - Grun	Cubierta - Verde	Tampa - Verde	1
1	161/99721Y	Cover - Yellow	Couvercle - Jaune	Cubierta - Amarillo	Tampa - Amarelo	1
1	161/99721B	Cover - Blue	Couvercle - Bleu	Cubierta - Azúl	Tampa - Azul	1
1	161/99721R	Cover - Red	Couvercle - Rouge	Cubierta - Roja	Tampa - Vermelho	1
1	161/99721W	Cover - White	Couvercle - Blanc	Cubierta - Blanco	Tampa - Branco	1
2	161/99712	Bracket	Patte du Montage	Escuadra	Suporte	1
3	7/8011	Bolt	Boulon	Perno	Perno	M8 x 20
4	4/8008	Washer	Rondelle	Arandela	Anilha	5/16" x 1"
5	4/8006	Washer	Rondelle	Arandela	Anilha	M8
6	8/8008	Nut	Ecrou	Tuerca	Porca	M8
7	161/99573	Hinge	Charnière	Bisagra	Dobradíça	2
8	7/6030	Screw	Vis	Tornillo	Parafuse	M6 x 30
9	4/6007	Washer	Rondelle	Arandela	Anilha	M6
10	8/6007	Nut	Ecrou	Tuerca	Porca	M6
11	02.0.017	Screw	Vis	Tornillo	Parafuse	M6 x 30
12	914/25303	Cable	Câble	Cable	Cable	1
13	161/99711	Bracket	Patte du Montage	Escuadra	Suporte	1
14	72/0002	Buffer	Butoir	Parachoques	Amortecedor	2
15	161/99723	Strap	Bride	Banda	Tira	2

Deksel - Boven, Abdeckung - Oberteil,Dæk - ∅verste, Coperchio Sommita					1→043180
1	161/99721S	Deksel - Oranje	Abdeckung - Orange	Dæk - Orange	Coperchio - Arancione
1	161/99721G	Deksel - Groen	Abdeckung - Grün	Dæk - Grön	Coperchio - Verde
1	161/99721Y	Deksel - Geel	Abdeckung - Gelb	Dæk - Gul	Coperchio - Giallo
1	161/99721B	Deksel - Blauw	Abdeckung - Blau	Dæk - Blå	Coperchio - Blu
1	161/99721R	Deksel - Rood	Abdeckung - Rot	Dæk - Rød	Coperchio - Rosso
1	161/99721W	Deksel - Wit	Abdeckung - Weiß	Dæk - Hvid	Coperchio - Bianco
2	161/99712	Steun	Halterung	Beslag	Staffa
3	7/8011	Bouten	Bolzen	Skruebolt	Bulloni
4	4/8008	Afdichtring	Scheibe	Spændeskive	Rondella
5	4/8006	Afdichtring	Scheibe	Spændeskive	Rondella
6	8/8008	Moer	Mutter	Møtrik	Dado
7	161/99573	Scharnier	Scharnier	Haengsel	Cardine
8	7/6030	Schroef	Schraube	Skrue	Vite
9	4/6007	Afdichtring	Scheibe	Spændeskive	Rondella
10	8/6007	Moer	Mutter	Møtrik	Dado
11	02.0.017	Schroef	Schraube	Skrue	Vite
12	914/25303	Kabel	Kabel	Kabel	Cavo
13	161/99711	Steuin	Halterung	Beslag	Staffa
14	72/0002	Buffer	Puffer	Kofanger	Respingente
15	161/99723	Beugel	Band	Bøjle	Cinghia
