BELLE RPC 6080 - Vibreeriv plaat Lescha - Tasuta kasutusjuhend

Toote tüüp	Pööratav vibroplaat
Kaubamärk	Lescha (Altrad Belle)
Mudel	BELLE RPC 6080 (RPC 60/80)
Mootor	Honda GX390 (bensiin) või Hatz 1D81Z (diisel) vastavalt variandile
Mootori võimsus	9.4 hj / 7.0 kW (bensiiniversioon)
Kaal	380 kg (bensiiniversioon)
Tihendusjõud	1220 kg/m²
Tsentrifugaaljõud	60 kN
Vibratsiooni sagedus	70 Hz
Maksimaalne kalle	20°
Maksimaalne liikumiskiirus	26 m/min (edasiliikumine)
Müratase	109 dB(A)
Vibratsiooni tase (3 telge)	7.28 m/s²
Kütus	Pliivaba bensiin (bensiinimootor) või diisel BS2869 (diiselmootor)
Kütusepaagi maht	6.4 L (bensiin) / 10 L (diisel)
Mootoriõli	SAE 10W30
Mootoriõli maht	1.1 L (bensiin) / 1.8 L (diisel)
Käigukastiõli	SAE 75W90, 1.2 L
Hüdroõli	Shell Tellus 32 või Fuchs Renolin MR520, 0.2 L
Rihma hooldus	Kontrollige pinget 4 tunni pärast, seejärel iga 150 tunni järel
Garantii	1 aasta (12 kuud) varuosad ja töö
Peamised funktsioonid	Pinnase, asfaldi, täitematerjali tihendamine; edasi- ja tagasiliikumine; tsentrifugaalsidur
Ohutus	Automaatne seiskumine tagurpidi liikumisel käepideme vabastamisel; rihmakaitse; tõstering
Varuosad	Saadaval Altrad Belle edasimüüja juures; kasutage originaalvaruosi

Korduma kippuvad küsimused - BELLE RPC 6080 Lescha

Kuidas käivitada Honda GX390 bensiinimootorit?

Avage bensiinikraan, lülitage starter ON, kui mootor on külm, keerake võti asendisse 'I', asetage juhtkäepide seisma, tõmmake käivituskäepide vastupanuni ja seejärel järsult. Pärast käivitamist lülitage starter tagasi OFF.

Millist mootoriõli kasutada ja kui sageli vahetada?

Kasutage SAE 10W30 õli. Kontrollige taset iga 8 tunni järel, vahetage pärast esimest kuud (50 h) ja seejärel iga 150 või 250 tunni järel vastavalt kasutusele.

Kuidas kontrollida ja reguleerida rihma pinget?

Eemaldage kate, vajutage rihma keskele rihmarataste vahel: see peaks vajuma 10–15 mm. Reguleerimiseks lõdvendage pingutusseadme kruvisid ja libistage mootorit või rihmaratast, seejärel pingutage uuesti.

Mida teha, kui mootor ei käivitu?

Kontrollige bensiini taset ja juurdevoolu, puhastage süüteküünal, sulgege starter, kui mootor on külm, või uputuse korral avage starter ja tõmmake mitu korda. Kui probleem püsib, võtke ühendust edasimüüjaga.

Kuidas vibroplatti ohutult transportida?

Kasutage tõsteringi koos koormale sobiva varustusega (min 380 kg). Kinnitage kettide või rihmadega ainult selle rõnga külge. Ärge tõstke üksi, paluge abi.

Milliseid isikukaitsevahendeid (IKV) soovitatakse?

Kaitseprillid, kindad, mürasummutavad kõrvaklapid (109 dB), tolmumask, terasest ninaga kingad. Siduge pikad juuksed kinni ja eemaldage ehted.

Miks vibroplatt aeglaselt liigub?

Kontrollige mootori pöördeid (peab olema maksimaalne), rihma pinget, õhufiltri seisukorda, hüdroõli taset (liiga palju või liiga vähe). Kui probleem püsib, võtke ühendust remonditöökojaga.

Kuidas hüdrosüsteemi õhutada?

Asetage masin loodi, eemaldage täitekork, pumbake aeglaselt käepidet tagurpidi, kuni tase langeb, täitke uuesti, jätkake, kuni tunnete vastupanu, seejärel täitke maksimumini ja pange kork tagasi.

Kuidas vibroplatti kasutusea lõppedes utiliseerida?

Ärge visake olmejäätmete hulka. Viige seade ja selle tarvikud volitatud taaskasutuskeskusesse materjalide (teras, alumiinium, plast) ringlussevõtuks.

Mida Altrad Belle garantii katab?

12-kuuline garantii katab materjali- ja tootmisdefekte. Välistatud: normaalne kulumine, vale kasutamise põhjustatud kahjustused, volitamata muudatused, transport ja kulumaterjalid nagu rihm, õhufilter ja süüteküünal.

KASUTUSJUHEND BELLE RPC 6080 Lescha

Meie, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, kinnitame, et kui käesolevas sertifikaadis kirjeldatud toode on ostetud volitatud Altrad Belle edasimüüja kaudu Euroopa Majandusühenduses, vastab see järgmistele EMÜ direktiividele: 2006/42/EÜ (see direktiiv asendab direktiivi 98/37/EÜ), elektromagnetilise ühilduvuse direktiiv 2014/30/EL (muudetud direktiividega 89/336/EMÜ, 92/31/EMÜ, 93/68/EMÜ ja 2004/108/EÜ), elektroonikaseadmete jäätmete direktiiv (WEEE) 2012/19/EL (muudetud direktiiviga 2002/96/EÜ), madalpinge direktiiv 2014/35/EL (muudetud direktiiviga 2006/95/EÜ), BS EN ISO 12100-1:2003 Masinate ohutus ning sellega seotud ühtlustatud standarditele, kui see on kohaldatav. Müra osas vastab see direktiivi 2000/14/EÜ VI lisa ja 2005/88/EÜ artikli 12 kohaselt teavitatud asutusele AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Müra tehniline toimik asub Ray Neilsoni juures Belle Groupi peakontoris, aadressil, mis on eespool märgitud.

Deklaratsiooni koht - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Deklaratsiooni koht - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Deklaratsiooni koht - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Deklaratsiooni kuupäev - 2003.

Käesolev juhend on koostatud selleks, et õpetada vibroplaatide RPC ohutut kasutamist ja hooldamist. Juhend on ette nähtud RPC edasimüüjatele ja operaatoritele.

Eessõna

Osa "Masina kirjeldus" aitab teil tutvuda masinaosade asetuse ja juhtimisseadistega.

Osas "Keskkonnakaitse" antakse juhised, kuidas kasutusest kõrvaldatud masinat keskkonnasõbralikul moel käidelda.

Osades "Üldised ohutusnõuded" ning "Tervishoid ja ohutus" on selgitatud, kuidas masinat nii kasutada, et oleks tagatud teie ja teiste inimeste ohutus.

Osas "Käivitamis- ja seiskamistoimingud" toodud juhised abistavad teid masina käivitamisel ja seiskamisel.

Osa "Rikkeotsing" aitab teid, kui masinal on probleem.

Osa "Teenindamine ja hooldamine" aitab teid masina üldhooldamisel ja teenindamisel.

Osas "Garantii" selgitatakse garantiitingimusi ja reklamatsioonide esitamise korda.

Osas "Vastavusdeklaratsioon" on ära näidatud standardid, mille alusel masin on ehitatud.

Juhtnöörid märkuste tähistamise kohta

Käesolevas juhendis on tekstid, millele tuleb erilist tähelepanu pöörata, näidatud järgmisel viisil.

ETTEVAATUST

Seadmega seonduv oht. Kasutusjuhendi nõuete eiramisel võite kahjustada seadet või vigastada ennast.

HOIATUS

Operaatori elu võib olla ohus.

HOIATUS

HOIATUS

Enne masina kasutamist ja igasuguseid hooldustöid tuleb käesolev juhend läbi lugeda ja selgeks õppida.

Õppige seadme juhtkange ohutult kasutama ja seadet ennast ohutult hooldama.

(NB! Enne seadme käivitamist tehke kindlaks, kas oskate selle probleemi korral välja lülitada.)

Omaenda turvalisuse huvides kandke ALATI nõutud isikukaitsevahendeid.

Kui Teil tekib seoses seadme ohutu kasutamise või hooldamisega KÜSIMUSI, PÖÖRDUGE TÖÖDEJUHATAJA VÕI Altrad Belle'i

(SUURBRITANNIA) ESINDAJA POOLE: [phone]

Sisukord

Juhendi kasutamine....118

Hoiatus 118

Masina kirjeldus....119

Tehnilised andmed....119

Tihendamise põhjused 119

Ohutusjuhised....120

Tervishoid ja ohutus....120

Käivituseelsed kontrolltoimingud 121

Vastavusdeklaratsioon....4

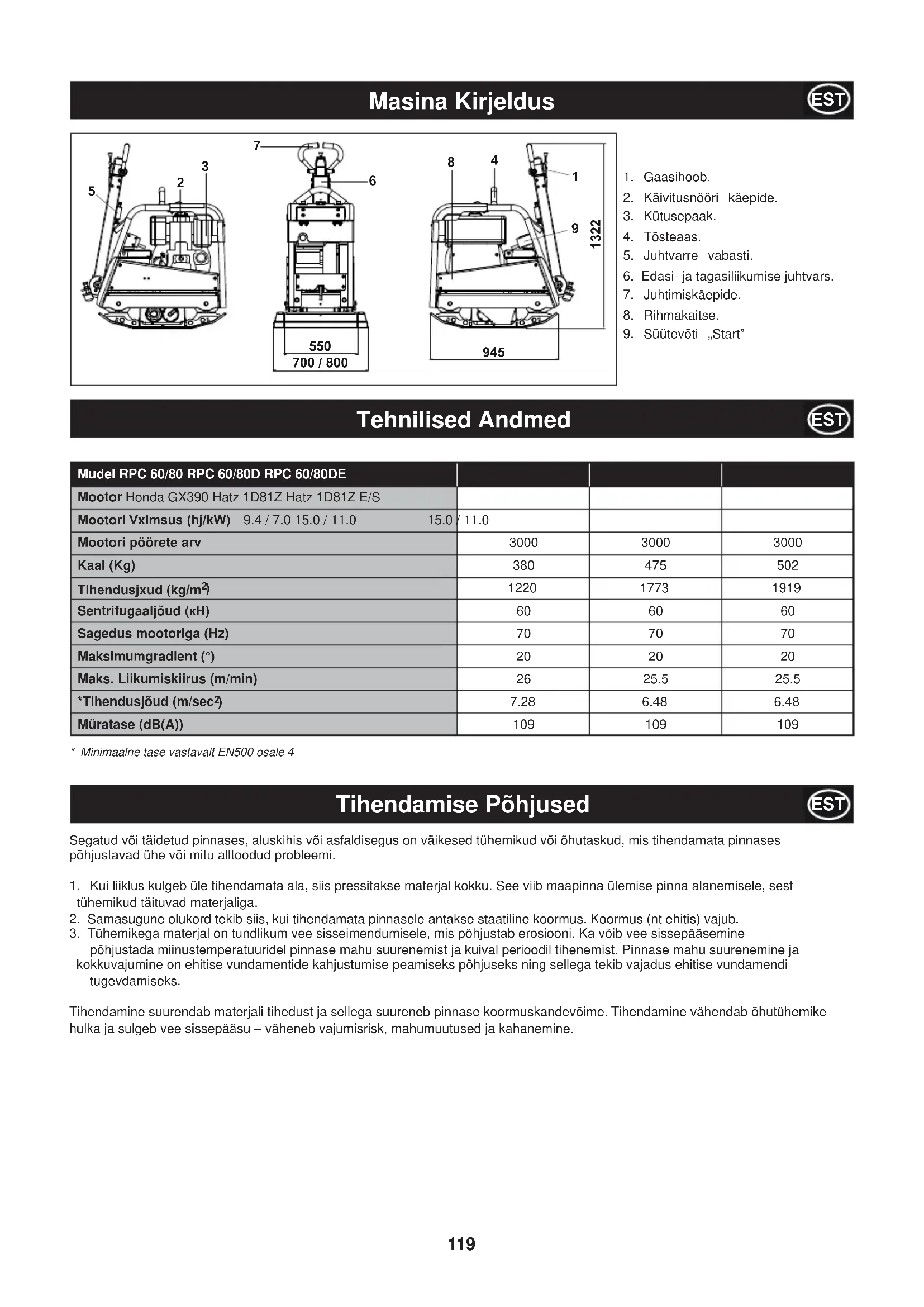

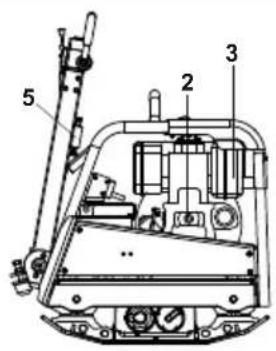

Masina kirjeldus

1. Gaasihoob.
2. Käivitusnööri käepide.
3. Kütusepaak.
4. Tõsteaas.
5. Juhtvarre vabasti.
6. Edasi- ja tagasiliikumise juhtvars.
7. Juhtimiskäepide.
8. Rihmakaitse.
9. Süütevõti „Start“

Tehnilised andmed

Mudel RPC 60/80 RPC 60/80D RPC 60/80DE
Mootor Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Mootori Vximsus (hj/kW) 9.4 / 7.0 15.0 / 11.0 15.0 / 11.0
Mootori pöörete arv	3000	3000	3000
Kaal (Kg)	380	475	502
Tihendusjxud (kg/m2)	1220	1773	1919
Sentrifugaaljõud (kH)	60	60	60
Sagedus mootoriga (Hz)	70	70	70
Maksimumgradient (°)	20	20	20
Maks. Liikumiskiirus (m/min)	26	25.5	25.5
*Tihendusjõud (m/sec2)	7.28	6.48	6.48
Müratase (dB(A))	109	109	109

* Minimaalne tase vastavalt EN500 osale 4

Tihendamise põhjused

Segatud või täidetud pinnases, aluskihis või asfaldisegus on väikesed tühemikud või õhutaskud, mis tihendamata pinnases põhjustavad ühe või mitu alltoodud probleemi.

1. Kui liiklus kulgeb üle tihendamata ala, siis pressitakse materjal kokku. See viib maapinna ülemise pinna alanemisele, sest tühemikud täituvad materjaliga.
2. Samasugune olukord tekib siis, kui tihendamata pinnasele antakse staatiline koormus. Koormus (nt ehitis) vajub.
3. Tühemikega materjal on tundlikum vee sisseimendumisele, mis põhjustab erosiooni. Ka võib vee sissepääsemine põhjustada miinustemperatuuridel pinnase mahu suurenemist ja kuival perioodil tihenemist. Pinnase mahu suurenemine ja kokkuvajumine on ehitise vundamentide kahjustumise peamiseks põhjuseks ning sellega tekib vajadus ehitise vundamendi tugevdamiseks.

Tihendamine suurendab materjali tihedust ja sellega suureneb pinnase koormuskandevõime. Tihendamine vähendab õhutühemike hulka ja sulgeb vee sissepääsu – väheneb vajumisrisk, mahumuutused ja kahanemine.

Et tagada teie enda ja ümbritsevate inimeste ohutus, lugege palun läbi alltoodud juhised ja veenduge, et olete neist täielikult aru saanud. Masina operaator vastutab täielikult selle eest, et on aru saanud, kuidas seadet ohutult kasutada. Kui te kahtlete masina ohutuses ja nõuetekohases kasutamises, siis konsulteerige oma teenindajaga või Altrad Belleiga.

ETTEVAATUST

Masina värkasutamine on ohtlik. Lugege enne mis tahes hooldus-, teenindus- ja remonttööde alustamist käesoleva juhendi ohutusjuhised läbi ning veenduge, et olete neist aru saanud

• Seade on raskekaaluline ja seda tohi käsitsi üksi tõsta – kutsuge abi või kasutage sobivat tõstemehhanismi.
• Piirake tööpiirkond ning hoidke kõrvalseisjad ja kõrvalised töötajad ohutus kauguses.
• Kasutage masinaga töötamisel alati individuaalseid kaitsevahendeid.
• Enne masina käivitamist tehke selgeks, kuidas seda välja lülitada – vastasel juhul satute raskesse olukorda.
• Lülitage masina mootor alati enne transportimist, ehitusplatsil teisaldamise ja teenindamise ajaks välja.
• Töötamisel kuumeneb mootor kõrge temperatuurini – laske mootoril jahtuda, enne kui seda puudutate. Ärge jätke töötava mootoriga masinat järelevalveta.
• Ärge kunagi eemaldage paigaldatud kaitsekatteid või muutke nende ehitust – katted on ette nähtud teie kaitsmiseks. Kontrollige pidevalt, et kaitsekatted oleksid töökorras ja turvalised ega oleks vigastatud või puuduks. ÄRGE KASUTAGE VIBROPLAATI, mille kaitse on paigaldamata või katki.
• Ärge kasutage vibroplaati, kui olete haige, alkoholi või narkootikume tarvitanud.

Kütuse ohutu kasutamine

ETTEVAATUST

Kütus on kergsüttiv. See võib põhjustada inimvigastusi ja materiaalset kahju. Tankimiseks seisake mootor, kustutage lahtine tuli ning ärge tankimise ajal suitsetage. Pühkige mahavalgunud kütus ära.

• Enne tankimist seisake mootor ja laske sel maha jahtuda.
• ÄRGE SUITSETAGE ega laske lahtisel tulel tankimiskohas tankimise ajal põleda.
• Mahavalgunud kütus tuleb viivitamatult liivaga kahjutustada. Kui teie riietele on kütust sattunud, siis vahetage need.
• Hoidke kütust selleks ettenähtud nõus, kaugel kuumadest esemetest ja süüteseadmetest.

Tervishoid ja ohutus

Vibratsioon

Osa vibroplaadi vibratsioonist kandub läbi käepideme üle operaatori kätele. Altrad Belle poolt välja töötatud seeria RPC vibroplaatidel on vähendatud kätele ja käsivartele mõjuva vibratsiooni taset. Pidage kinni spetsifikatsioonides ja tehniliste andmete loetelus näidatud vibroplaadi soovitatavast maksimaalsest päevasest kasutusajast. ÄRGE ÜLETAGE maksimaalset kasutusaega.

Individuaalsed kaitsevahendid

Seadme kasutamise ajal tuleb kanda nõuetekohaseid individuaalseid kaitsevahendeid: kaitseprille, kindaid, kuulmiskaitseid, tolmumaski ja metallist turvaninaga jalatseid.

Tolm

Tihendamise ajal võib tekkida tervisele ohtlikku tolmu, seepärast kandke alati tolmu püüdmiseks sobivat tolmumaski.

Kütus

Ärge võtke kütust sisse ega hingake sisse selle aurusid. Ärge laske kütust nahale sattuda. Pühkige kütusepritsmed viivitamatult ära. Kui kütust läheb silma, siis loputage silma rohke veega ja pöörduge nii ruttu kui võimalik arsti poole.

Heitgaasid

Ärge kasutage vibroplaati ruumis või piiratud kohas – tagage tööpiirkonnas piisav ventilatsioon.

HOIATUS

Seadme heitgaasid on väga mürgised ja võivad põhjustada surma!

Käivituseelsed kontrolltoimingud

Käivituseelne ülevaatus

Alltoodud käivituseelsed kontrolltoimingud tuleb teha alati enne igat töösessioni või pärast igat nelja töötundi – olenevalt sellest, mis varem saabub. Täpsemad juhtnöörid leiate juhendi hooldusjuhiste osast. Kui avastate mingi rikke, siis ei tohi vibroplaat enne kasutada, kui rike on kõrvaldatud.

1. Vaadake seade põhjalikult üle, et avastada kõik kahjustumismärgid. Kontrollige, et kõik masinaosad on oma kohtadel ja kindlalt kinnitatud. Kontrollige eriti hoolikalt rihmakaitset.
2. Kontrollige mootoriõli ja hüdroõli taset ning vajaduse korral lisage õli.
3. Kontrollige kütusetaset ja vajaduse korral tankige.
4. Kontrollige, et ei oleks kütuse, mootori- ja hüdroõli leket.

Käivitus- ja seiskamistoimingud

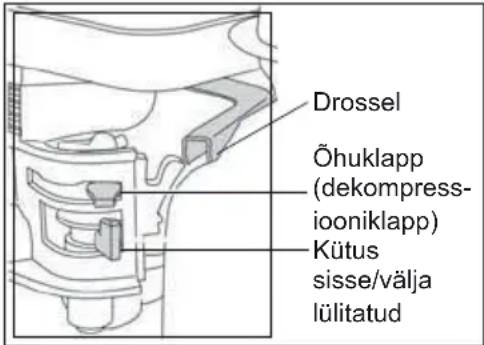

Bensiinimootor Honda

1. Avage kütusekraan, pöörates hoova ON/OFF parempoolsesse lõppasendisse.
2. Külma mootori käivitamisel seadke õhuklapp asendisse ON, lükates õhuklapi hoova vasakpoolsesse lõppasendisse. Sooja mootori taaskäivitamisel ei ole vaja õhuklappi kasutada, kuid osaliselt mahajahtunud mootori käivitamisel võib klapi osaline kasutamine vajalik olla.
3. Pöörake mootori lülitit ON/OFF päripäeva, asendisse I.
4. Seadke gaasihoob tühikäiguasendisse, lükates selle parempoolsesse lõppasendisse. Ärge käivitage mootorit täisgaasil, sest siis hakkab vibroplaat kohe pärast mootori käivitumist vibreerima.
5. Hoidke ühe käega kindlalt juhtvarrest kinni ja haarake teise käega isetagastuva starterinööri käepidemest. Tõmmake starterinööri, kuni on tunda mootori vastupanu, ja laske nöör seejärel tagasi.
6. Tõmmake starterinööri kiiresti, aga ärge seda täielikult välja tõmmake.
7. Korrake käivitustoimingut, kuni mootor käivitub.
8. Kui mootor juba ühtlaselt töötab, siis viige õhuklapi hoob asendisse OFF, lükates hooba paremale.
9. Kui mootor pärast mitut katset ei käivitu, siis järgige rikkeotsingu juhiseid.
10. Keerake kütusekraan kinni.
11. Mootori seiskamiseks seadke gaasihoob tühikäiguasendisse ja pöörake mootori lülitit ON/OFF vastupäeva, asendisse 0.

1. Võimaluse korral lahutage mootor ükskõik millisest veetavast seadmest. Välisseade peab alati olema vabakäigule vastavas asendis.
2. Viige kiiruse reguleerimiseks mõeldud hoob vastavalt nõuetele asendite „START“ ja „max START“ vahele, kui valite madalamale kiirusele vastava asendi, väheneb käivitamisele vastav kiirus.
3. Kontrollige, kas pidurihoob, juhul kui see on paigaldatud, on tööasendis.
4. Pöörake dekompressori hooba kuni stopp-asendini. Selles asendis on kuulda automaatse dekompressiooni töölerakendumist ja mootorit on võimalik käivitada.
5. Pärast automaatse dekompressiooniseadme töölerakendumist stopp-asendi korral on vajalik teha vändaga viis pööret selleks, et mootoris püstituks surve ja süüde oleks võimalik.
6. Hoidke käivitusvänta mõlema käega ja pöörake seda kasvava kiirusega. Maksimaalne pööramiskiirus peab olema saavutatud ajahetkeks, mil dekompressioonihoob põördub tagasi asendisse „0”. Niipea kui mootor on käivitunud, tömmake käivitusvänt juht puksist välja.
7. Kui mootor hakkab turtsuma, sest käepidet ei pööratud piisavalt kiiresti, siis laske kohe vända käepidemest lahti ja lülitage mootor välja.
8. Mootori taaskäivitamiseks oodake selle täieliku peatumiseni ja korrake seejärel käivitamiseks vajalikke toiminguid.

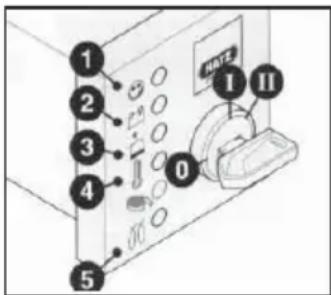

Hatz Diisel Mootor (Elektrilise stardiga)

1. Rōhu langedes positsioonil '0', sisesta võti ning keera positsiooni 'I'
2. Keera starteri võti positsiooni 'II'.
3. Kohe pärast mootori käivitumist vabasta võti. Võti peab ise tagasi pöörduma positsiooni 'I' ja jääma sinna kogu töötamise ajaks. Aku laadimise ja õlirõhu märgutuled peavad kindlasti kustuma pärast käivitumist. Indikaatortuli '1' põleb mootori töötamise ajal.
4. Kui miski tundub olevat valesti, peata mootor viivitamatult ja kõrvalda viga. (Vaata veaotsingu juhendist)
5. Mootori temperatuuri ekraan '4' (lisavarustus) süttib, kui silindripea temperatuur on liiga kõrge. Seiska mootor ja selgita välja rikke põhjus.

Ära kunagi seiska mootorit, liigutades rõhuhooba. Tööpauside ajal ja töö lõppedes hoia käivituskäepidet ja starteri võtit turvalises kohas, et need ei satuks volitamata isikute kätte. Ära kunagi kasuta elektrilist starterit, kui mootor töötab. Vastasel juhul on oht starter kahjustada.

1. Enne uuesti käivitamist peab võti alati olema tagasi positsioonil '0'. Korduvkäivituse lukustus hoiab ära starteri hammasratta haakumise ja võimaliku vigastuse töötava mootori ajal.
2. Liiguta pöörete regulaatori hoob tagasi STOP-asendisse.
3. Mootoritel, mille pöördeid ei saa vähendada, liiguta pöörete regulaatori hoob '1' tagasi, seejärel liiguta stopphoob '2' asendisse STOP. Hoia seda seal, kuni mootor on seiskunud.
4. Vabasta stopphoob '2', kui mootor on seiskunud, ja veendu, et hoob oleks tagasi oma algses asendis. (Aku laadija ja õlirõhu märgutuled süttivad)
5. Keera võti asendisse 0 ja tõmba välja. Märgutuled peavad kustuma.

Töötamisjuhised

- Paigaldage vibroplaat kohta, kus seda kasutama hakatakse.

Kui vibroplaadi teisaldamiseks on vaja tõsteseadet, siis veenduge, et tõsteseade on masina tõstmiseks piisava tõstevõimega. Masina mass on näidatud tehnilistes andmetes ja vibroplaadile kinnitatud tehasesildil. Tõstmisel tohib tõsteketti või -troppi haakida AINULT plaadi ülaosas asuva tõsteaasa külge.

- Pärast juhendi osas “Käivituseelsed kontrolltoimingud” toodud toimingute tegemist võite mootori käivitada.

Altrad Belle poolt toodetud vibroplaadid RPC on varustatud tsentrifugaalsiduriga, mis laseb mootoril töötada tühikäigul ilma käigukasti ringi ajamata.

Mootori pöörete arvu suurendamisel sidur rakendub ja käivitab käigukasti. Siduri nõuetekohaseks toimimiseks tuleb mootori kiirus seada maksimaalsele suurusele.

- Viige gaasihoob maksimaalkiirusele ning kasutage juhtimiskäepidemeid vibroplaadi suunamiseks ja tüürimiseks või pööramiseks.

Juhtimiskäepide on sellise konstruktsiooniga, et kui seda kasutati tagasiliikumisasendis ja operaator laseb sellest mingil põhjusel lahti, siis läheb käepide automaatselt edasiliikumisasendisse.

Töötamise ajal ei ole vibroplaati tavaliselt vaja lükata, vaid seda võib lasta liikuda oma kiirusega.

Liikumiskiirus sõltub tihendatava pinnase pinnaomadustest.

Vibroplaadi tagasiliikumise korral tuleb olla ettevaatlik. Veenduge, et tagasiliikumise teekonnal ei ole takistusi või muid ohtusid.

Kui tihendatav pind on kaldu, siis tuleb vibroplaadi liikumissuunda hoolikalt ohjata. Vajadusel kasutage vastavat vibroplaadi raami allossa kinnitatud köit, mille abil operaatori abiline saab osa vibroplaadi kaalust enda kanda võtta.

Töötage kallakul üles-alla, mitte kallakuga risti.

- Liikuge vibroplaadiga üle tihendatava pinna korrapärase skeemi järgi, kuni nõutav tihedusaste on saavutatud.

Kui pinnast on vaja tihendada mitme kihina üksteise peal, siis tuleb iga kiht eraldi tihendada.

- Vibroplaadi vibratsiooni seiskamiseks tuleb gaas seada tühikäigule. Mootori seiskamisel järgige vastavaid käivitus- ja seiskamistoiminguid.

Keskkonnakaitse

Ohutu jäätmekäitlus

Keskkonnakaitsealased juhised Masin sisaldab väärtuslikke materjale. Sorteerige kasutusest kõrvaldatud masinaosad ja tarvikud tabelis toodud liikidesse.

Masinaosa	Materjal
Käepide Teras
Esikate	Körgtihe polüetüleen
Alusraam	Teras
Alusplaat	Teras
Käepidemed	Polüuretaanvaht
Mootor	Alumiinium
Vibratsioonisummutid	Teras ja kumm
Muud osad	Teras ja alumiinium

Rikkeotsing

Rikke ilming Põhjus Kõrvaldamisabinõu
Mootor ei käivitu.	Puudub kütus.	Avage kütusekraan.
		Tankige kütusepaak.
	Lüliti on asendis OFF.	Pöörake lüliti asendisse I.
	Süüteküünal on must. Puhastage küünal.
	Mootor on külm. Sulgege õhuklapp.
	Mootor on kütusega.	Mootor Honda: avage õhuklapp ülerikastatud. täielikult, andke täisgaasi ja tömmake starterinöörist, kuni mootor käivitub.
		Mootor Hatz: viige kiirusregulaator asendisse STOP, tömmake starterinöörist 5 korda ja korrake seejärel käivitustoimingut.
Mootor ikkagi ei käivitu. Suurem rike. Võtke ühendust edasimüüjaga
Masin ei liigu.	Mootori kiirus on liiga väike. Seadistage mootor suurele kiirusele.
	Veorihm on lõtv. Pingutage veorihma.
	Öhufilter on ummistunud.	Puhastage või asendage filter.
	Sidur on kulunud või vigastatud. Parandage või vajadusel vahetage.
	Ülekande rike. Võtke ühendust edasimüüjaga
	Käigukasti rike. Võtke ühendust edasimüüjaga.
Edasiliikumine on liiga aeglane.	Hüdroõli tase on liiga kõrge. Viige ölitase normi.
	Juhtimissüsteemi seadistus	Võtke ühendust edasimüüjaga on vale
Tagasiliikumine on liiga aeglane.	Hüdroõli tase on liiga madal.	Lisage õli ja õhutage süsteem.
	Juhtimissüsteemis on õhk.	Öhutage juhtimissüsteem.
	Juhtimissüsteemi seadistus on vale.	Võtke ühendust edasimüüjaga.
Hüdroõli kadu.	Ühendused lekivad.	Tihendage ühendused.
	Hüdroõli voolikud on defektsed.	Vahetage voolikud.
	Käigukasti tõukuri tihend on defektne. Võtke ühendust edasimüüjaga.
Masin töötab vigastatud.	Vibratsioonisummutid on katkendlikult.	Asendage kõik neli vibratsioonisummutit.

Altrad Bellei poolt toodetud reversiivsed vibroplaadid RPC on välja töötatud, tagamaks mitme aasta pikkust riketevaba tööd. Siiski on tähtis teha regulaarselt käesolevas osas kirjeldatud liithooldustöid. Suuremad hooldus- ja remonttööd soovitatakse lasta teha Altrad Bellei volitatud edasimüüjatel. Kasutage ainult Altrad Bellei originaalvaruosi, sest järeletehtud varuosade kasutamisel võib garantii kehtivuse kaotada.

Enne masina mis tahes hooldustööde alustamist tuleb mootor välja lülitada. Diiselmootori hooldamisel veenduge, et seiskamislüliti on asendis STOP.

Õlitaseme kontrollimisel seadke vibroplaat horisontaalsele pinnale, et taset saaks õigesti kontrollida. Kasutage ainult järgmisel leheküljel toodud tabelis soovitatud õlimarke.

Sissetöötamisperiood

Uuel vibroplaadil tuleb mootoriõli vahetada mootoritootja juhendis näidatud sissetöötamisaja järel, järgides juhendis toodud toiminguid. Rihma pingust tuleb kontrollida iga 4 töötunni järel.

Veorihm

Eemaldage rihmakaitse ja kontrollige rihma pingust, surudes sõrmega rihma ülaossa umbes mootori ja käigukasti rihmarataste keskpunktis. Rihm peab läbi vajuma 10 kuni 15 mm. Kui on vaja rihma pingust reguleerida, siis lõdvendage rihmapinguti seadekruvi ja nihutage seda paremale. Pärast soovitava pinguse saavutamist keerake seadekruvi kinni ja kontrollige rihma pingust veel kord. Pärast pingutustoimingu lõpetamist pange rihmakaitse ettenähtud kohale ja keerake kinnitid kindlalt kinni

Hoolduspunkt		Iga 8 Töötunni Jarel	Esimesel Kuul / Iga 50 Töötunni Jarel	150 Töötunni Jarel	250 Töötunni Jarel	500 Töötunni Jarel
Mootoriöli	Taseme kontrollimine	√
	Vahetage		√		√
Öhufi Iter	Kontrollige seisundit, vajadusel puhastage		√
	Vahetage vajadusel või iga 12 kuu järel.
Veorihm Pingus			√		√

Õli ja kütuse tüüp ning kogus, süüteküünla tüüp

	Öli mark	Kogus (L)	Kütuse mark	Maht (L)	Süüteküünla tüüp	Sädevahe (mm)
Petrol Honda GX390 S.A.E. 10	W 30 1.1 Unleaded	6.4			BM6ES or BPR6ES	0.6 - 0.7
Diesel Hatz 1D81Z	S.A.E. 10W 30	1.8	Diesel (BS2869)	10 Puudub	Puudub

Transmissiooniõli tüüp ja kogus

Ülekanne Öli tüüp		Honda GX390 (L)	Hatz 1D81Z (L)
Käigukast S.A.E. 75W 90 1.2	1.2
HüdraulilineJuhtimissüsteem	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

ETTEVAATUST

SELLE TOIMINGU TEGEMISEL SOOVITATAKSE MASIN ASETADA KUMMIMATILE VÕI MÕNELE MUULE VIBRATSIOONI NEELAVALE MATERJALILE.

Hüdraulilise süsteemi täitmine

1. Veendu, et seade oleks tasasel ja stabiilsel pinnasel.
2. Eemalda täiteavalt kork ja täida control pump head õliga. Vala õli kuni maksimumtaseme näiduni.
3. Pumpa aeglaselt hoovaga positsioonide 'Forward Motion' ja 'Reverse Motion' vahel, kuni õli tase langeb.
4. Täida uuesti pump maksimumtasemeni. Jätka pumpamist, kuni valgumine on lõppenud ja hoob peatub positsioonil 'Reverse Motion'.
5. Täida veelkord maksimumtasemeni.
6. Aseta tagasi kork ja testi seadet.

Teenindamine ja hooldamine

Juhtimispumba koostamine

1. Puhastage pumba korpus seestpoolt hoolikalt suruõhuga. Kontrollige, et rõngastihendi tihenduspindadel ei ole kriimustusi ja teravaid servi.
2. Suruge puks korpusesse.
3. Määrige kaelustihend hüdroõliga ja tõmmake see hammaslatile (avatud poolega hammaslati vastassuunas).
4. Määrige hammaslatt hüdroõliga ja juhtige see korpusesse, kuni kaelustihend on ringsoones, veendudes sealjuures, et hambad on õiges asendis. Kui kaelustihend on ringsoones, siis on vibroplaat edasiliikumisasendis.

ETTEVAATUST

Vibroplaadi tagasiliikumisel on juhtimiskäepidemed operaatori suunas pumba korpusega paralleelsed.

1. Määrige hammasvõll (ilma rõngastihenditeta) ja sisestage see korpusesse, hambumisse hammaslatiga. Kontrollige hammaslati liikumist edasiliikumisasendist tagasiliikumisele. (vt ETTEVAATUST!).
2. Võtke hammasvõll välja ja paigaldage rõngastihendid, veendudes, et need ei ole vigastatud.
3. Määrige hammasvõll ja rõngastihendid hüdroõliga ning paigaldage need korpusesse. Veenduge, et hammaslatt on õiges asendis – seda on kõige lihtsam teha tagasiliikumisasendi järgi.
4. Paigaldage reguleerseib ja lukustusrõngas. Vajaduse korral lükake nende paigaldamise võimaldamiseks hammasvõlli vastaspoolelt.
5. Paigaldage korpus täitepoolele ja paigaldage põhja tihenduspinnale rõngastihendid. Tihendamiseks soovitatakse kasutada tihendusmastiksit LOCTITE 518.
6. Paigaldage hüdroliitmik ja alusseib, tihendades need liimiga LOCTITE 243.
7. Kinnitage pumba toend nelja poldi ja seibiga ning fikseerige need liimiga LOCTITE 243.
8. Kinnitage kork ja seib kergelt pingutades – ÄRGE ÜLE PINGUTAGE!

Garantii

Teie uuel Altrad Bellei vibroplaadil on alates ostukuupäevast üheaastane (12 kuud) garantii.

Altrad Bellei garantii kehtib konstruktsiooniliste, materjali- ja viimistlusvigade korral.

Altrad Bellei garantii ei kehti alljärgnevatel juhtudel:

1. Kahjustused, mille on põhjustanud masina väärtarvitamine, mittesihipärane kasutamine, mahakukkumine või sarnased kahjustused, mis tulenesid või tekkisid kasutusjuhendi eiramisest masina kokkupanemisel, kasutamisel või hooldamisel.
2. Muudatused, täiendused või remont, mida on teinud keegi teine peale Altrad Bellei või volitatud müügiesindaja.
3. Transpordi- ja saatekulud, mis tekkisid garantii all olevate masinate transportimisel või saatmisel Altrad Bellei või volitatud müügiesindaja territooriumile või territooriumilt remondi või hindamise eesmärgil.
4. Osade normaalsest kulumisest ja purunemisest tulenevad taastamise, remondi või vahetamise materjalid ja/või töökulu.

Garantii ei hõlma järgmisi osi:

• veorihm(ad),
• mootori õhufilter,
• mootori süüteküünal.

Altrad Belle ja/või volitatud müügiesindajad, direktorid, töötajad ega kindlustajad ei vastuta tagajärgede ega muude kahjude, kahjustuste ega kulutuste eest, mis tulenevad või on põhjustatud seadme kasutamise võimatusest.

Garantiinõuded

Kõik garantiinõuded tuleb kõigepealt saata Altrad Belle'i esindusse telefoni, faksi, e-posti või kirja teel.

Garantiinõuded:

Tel: [phone] Faks: [phone] E-post: [e-mail]

Aadress:

Rohelisema ja keskkonnasõbralikuma ALTRAD Belle nimel oleme nüüd juurutanud veebipõhise garantii registreerimise. Registreerimislehe leiate meie veebisaidilt aadressil

http://www.bellegroup.com/index.php?p=warranty_registration

Teise võimalusena võite registreerimislehele pääsemiseks skaneerida oma nutitelefoniga juuresoleva ruutkoodi (QR-koodi).
