Produkttyp	Reversibel vibrerande platta
Märke	Lescha (Altrad Belle)
Modell	BELLE RPC 6080 (RPC 60/80)
Motor	Honda GX390 (bensin) eller Hatz 1D81Z (diesel) beroende på variant
Motoreffekt	9.4 hk / 7.0 kW (bensinversion)
Vikt	380 kg (bensinversion)
Packningskraft	1220 kg/m²
Centrifugalkraft	60 kN
Vibrationsfrekvens	70 Hz
Maximal lutning	20°
Maximal förflyttningshastighet	26 m/min (framåt)
Ljudnivå	109 dB(A)
Vibrationsnivå (3 axlar)	7.28 m/s²
Bränsle	Blyfri bensin (bensinmotor) eller Diesel BS2869 (dieselmotor)
Bränsletank kapacitet	6.4 L (bensin) / 10 L (diesel)
Motorolja	SAE 10W30
Motoroljekapacitet	1.1 L (bensin) / 1.8 L (diesel)
Växellådsolja	SAE 75W90, 1.2 L
Hydraulolja	Shell Tellus 32 eller Fuchs Renolin MR520, 0.2 L
Remunderhåll	Kontrollera spänning efter 4 timmar, därefter var 150:e timme
Garanti	1 år (12 månader) delar och arbete
Huvudfunktioner	Packning av jord, asfalt, fyllningar; fram/back; centrifugalkoppling
Säkerhet	Automatiskt stopp i back om släppt; remskydd; lyftögla
Reservdelar	Finns hos Altrad Belle-återförsäljare; använd originaldelar

Vanliga frågor - BELLE RPC 6080 Lescha

Hur startar man bensinmotorn Honda GX390?

Öppna bensinkranen, sätt choke på ON om motorn är kall, vrid nyckeln till 'I', placera manöverhandtaget i stoppläge, dra startrepet tills motstånd och sedan kraftigt. När den startat, stäng av choken (OFF).

Vilken motorolja ska användas och hur ofta ska den bytas?

Använd SAE 10W30-olja. Kontrollera nivån var 8:e timme, byt efter första månaden (50 timmar) därefter var 150:e eller 250:e timme beroende på användning.

Hur kontrollerar och justerar man remspänningen?

Ta bort kåpan, tryck på mitten av remmen mellan remskivorna: den ska ge efter 10-15 mm. För att justera, lossa spänningsanordningens skruvar och skjut motorn eller remskivan, dra sedan åt.

Vad gör man om motorn inte startar?

Kontrollera bensinnivå och tillförsel, rengör tändstiftet, stäng choken om motorn är kall, eller vid motorn är dränkt öppna choken och dra flera gånger. Om det kvarstår, kontakta en återförsäljare.

Hur transporterar man vibrerande plattan säkert?

Använd lyftögla med utrustning som klarar lasten (minst 380 kg). Fäst endast med kedjor eller remmar i denna ögla. Lyft inte ensam, be om hjälp.

Vilken personlig skyddsutrustning (PPE) rekommenderas?

Skyddsglasögon, handskar, hörselskydd (109 dB), dammask, stålhätta. Knyt långt hår och ta av smycken.

Varför går den vibrerande plattan långsamt?

Kontrollera motorvarvtalet (ska vara max), remspänningen, luftfiltrets skick, hydrauloljenivån (för mycket eller för lite). Om problemet kvarstår, kontakta en reparatör.

Hur luftar man hydraulsystemet?

Ställ maskinen i våg, ta bort påfyllningslocket, pumpa långsamt handtaget i back tills nivån sjunker, fyll på igen, fortsätt tills motstånd, fyll sedan till max och sätt tillbaka locket.

Hur kasserar man den vibrerande plattan vid livslut?

Kasta inte med hushållsavfall. Lämna apparaten och dess tillbehör till en godkänd återvinningscentral för materialåtervinning (stål, aluminium, plast).

Vad täcker Altrad Belles garanti?

12 månaders garanti täcker material- och tillverkningsfel. Undantag: normalt slitage, skador från felaktig användning, obehöriga ändringar, transport, och förslitningsdelar som rem, luftfilter och tändstift.

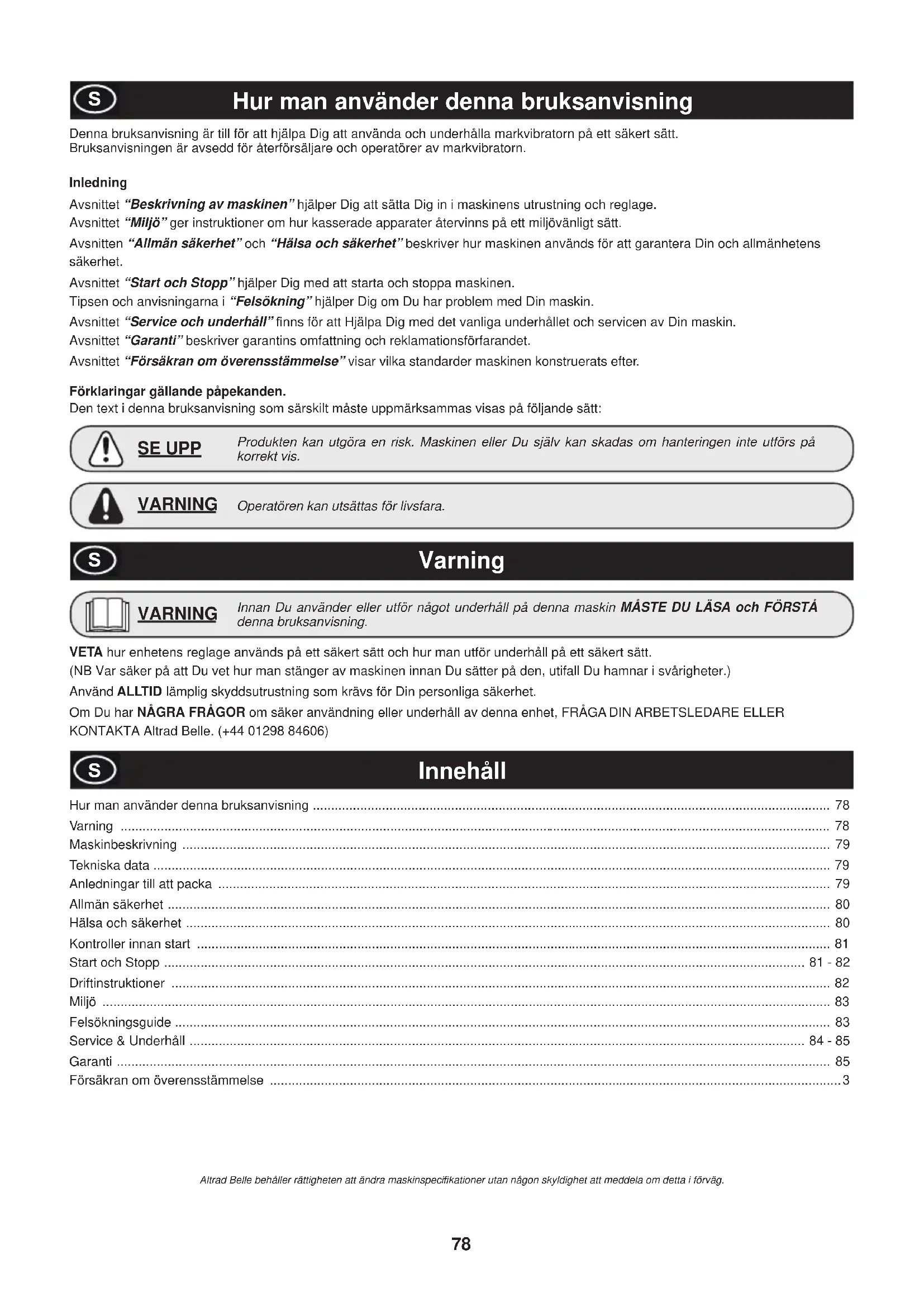

BRUKSANVISNING BELLE RPC 6080 Lescha

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att om den produkt som beskrivs i detta intyg är köpt från en auktoriserad Altrad Belle-återförsäljare inom EEG, överensstämmer med följande EEG-direktiv: 2006/42/CE (Detta direktiv ersätter direktiv 98/37/EG), Elektromagnetisk kompatibilitet 2014/30/UE (ändrat genom direktiv 89/336/EEG, 92/31/EEG, 93/68 EEG och 2004/108/CE). Avfall från elektriska och elektroniska produkter (WEEE) 2012/19/UE (ändrat genom direktiv 2002/96/CE), lägspänningsdirektivet 2014/35/UE (ändrat genom direktiv 2006/95/CE), BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Buller följa direktiv 2000/14/EG bilaga VI och 2005/88/EG till maskiner enligt artikel 12 anmälda organet är AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritannien. Buller Tekniska filer innehas av Ray Neilson på Belle Group Huvudkontor adress som anges ovan.

Vi, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, bekräftar härmed att om produkten som beskrivs i detta intyg är köpt från en auktoriserad Altrad Belle-återförsäljare inom EES, överensstämmer den med följande EEG-direktiv: 2006/42/CE (Detta direktiv ersätter direktiv 98/37/EF), Elektromagnetisk kompatibilitet 2014/30/UE (ändrat genom 89/336/EEG, 92/31/EEG, 93/68 EEG och 2004/108/CE). Avfall från elektriska och elektroniska produkter (WEEE) 2012/19/UE (ändrat genom 2002/96/CE), Lågspänningsdirektivet 2014/35/UE (ändrat genom 2006/95/CE), BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Ljudeffekt överensstämmer med direktiv 2000/14/EG bilaga VI och 2005/88/EG, för maskiner enligt artikel 12, anmälda organet är AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Buller Tekniska filer innehas av Ray Neilson på Belle Group huvudkontor, adress som anges ovan.

Datum för förklaring - 2003......

Denna bruksanvisning är till för att hjälpa dig att använda och underhålla markvibratorn på ett säkert sätt. Bruksanvisningen är avsedd för återförsäljare och operatörer av markvibratorn.

Inledning

Avsnittet "Beskrivning av maskinen" hjälper dig att sätta dig in i maskinens utrustning och reglage.

Avsnittet "Miljö" ger instruktioner om hur kasserade apparater återvinns på ett miljövänligt sätt.

Avsnitten "Allmän säkerhet" och "Hälsa och säkerhet" beskriver hur maskinen används för att garantera din och allmänhetens säkerhet.

Avsnittet "Start och stopp" hjälper dig med att starta och stoppa maskinen.

Tipsen och anvisningarna i "Felsökning" hjälper dig om du har problem med din maskin.

Avsnittet "Service och underhåll" finns för att hjälpa dig med det vanliga underhållet och servicen av din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsförfarandet.

Avsnittet "Försäkran om överensstämmelse" visar vilka standarder maskinen konstruerats efter.

Förklaringar gällande påpekanden.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt:

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

VARNING

Operatören kan utsättas för livsfara.

Varning

VARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet.

Om Du har NÅGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER KONTAKTA Altrad Belle. ([phone])

Innehåll

Hur man använder denna bruksanvisning 78

Varning 78

Maskinbeskrivning 79

Tekniska data 79

Anledningar till att packa 79

Allmän säkerhet 80

Hälsa och säkerhet 80

Kontroller innan start 81

Start och Stopp 81 - 82

Driftinstruktioner 82

Miljö 83

Felsökningsguide 83

Service & Underhåll 84 - 85

Garanti 85

Försäkran om överensstämmelse 3

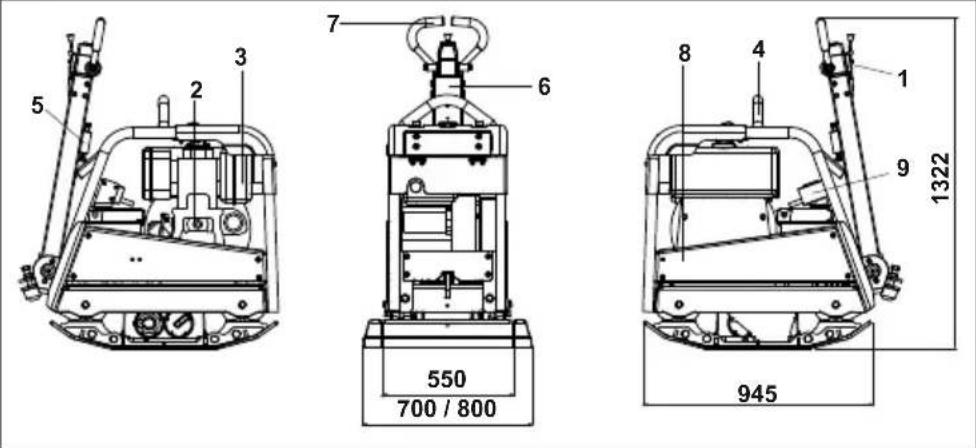

Maskinbeskrivning

1. Gasreglage.
2. Dragstartshandtag.
3. Bränsletank.
4. Lyftpunkt.
5. Spärrhandtag.
6. Framåt / Bakåt Manöverhandtag.
7. Huvudhandtag.
8. Remskydd.

Tekniska Data

S

Modell RPC 60/80 RPC 60/80D RPC 60/80DE
Motor Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Motoreffekt (Hp / kW) 9.4 / 7.0 15.0 / 11.0 15.0 / 11.0
Motor Varvtal 3000 3000 3000
Vikt (Kg)	380	475	502
Packningskraft (kg/m2)	1220	1773	1919
Centrifugalkraft (kN)	60	60	60
Frekvens (Hz)	70	70	70
Maximalt Lutning (°)	20	20	20
Maximal körhastighet (m/min)	26	25.5	25.5
*3 Axelvibration (m/sec 2 )	7.28	6.48	6.48
Ljudeffekt (dB(A))	109	109	109

* Minimum nivå till En500 Part 4

Anledningar till att packa

Jord, som har spritts ut eller nyfyllts, basskikt och matjord, får samtliga mindre hålrum eller luftfickor vilka, om de inte packas, kommer att leda till ett eller flera uppkommande problem.

1. Allteftersom trafik går över en opackad yta komprimeras materialet. Detta leder till att ytan sätter sig allteftersom materialet fyller ut hålrum.
2. En liknande situation uppkommer med statisk belastning på opackad mark. Belastningen (t.ex. en byggnad) sjunker.
3. Material med håligheter är mer mottagliga för genomsippring av vatten, vilket leder till erosion. Vattenintrång kan även orsaka att jord expanderar vid temperaturer under noll och drar ihop sig under torra perioder. Expansion och ihopdragning är de största orsakerna till att husgrunder skadas och leder normalt till att strukturen behöver förstärkas.

Packning ökar materialens densitet och därigenom ökar dess belastningsförmåga. Reducerar lufthåligheter och därigenom reduceras risken för sättningar, expansion och ihopdragning på grund av inträngande vatten.

Allmän Säkerhet

För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, var vänlig och läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är operatörens ansvar att säkerställa att han/hon till fullo förstår hur denna utrustning används på ett säkert sätt. Om du är osäker gällande säkerheten och korrekt användning av Din "RPC", konsultera Din arbetsledare eller Altrad Belle.

SE UPP

Felaktigt underhåll kan vara riskfyllt. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

• Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning.
• Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avstånd.
• Personlig SkyddsUtrustning (PSU) måste alltid bäras av operatören när denna utrustning används (se Hälsa & Säkerhet).
• Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.
• Stäng alltid AV motorn innan transport, förflyttning inom arbetsplatsen eller vid underhåll och reparationer. • Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.
• Avlägsna eller mixtra aldrig med några monterade skydd, de finns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG MASKINEN innan skyddet har ersatts eller reparerats.
• Använd inte maskinen när Du är sjuk, är trött, eller om Du är påverkad av alkohol eller droger.

Bränslesäkerhet.

SE UPP

Bränsle är lättantändligt. Det kan orsaka personskador och egendomsskador. Stäng av motorn, släck all öppen eld och rök inte vid påfyllning av bränsletanken. Torka alltid upp bränslespill.

• Innan påfyllning, stäng av motorn och låt den svalna.
• Vid påfyllning, RÖK INTE eller tillåt öppen eld inom området.
• Utspillt bränsle måste omedelbart tas om hand med användning av sand. Om Du spiller bränsle på kläderna, byt dem.
• Förvara bränsle i därför avsedda behållare borta från värme- och antändningskällor.

Hälsa & Säkerhet

Vibration

En viss vibration från maskinen överförs genom handtaget till operatörens händer. Altrad Belle RPC utbud har speciellt designats för att minska vibrationsnivåerna för händer/armar. Hänvisning till specifikationer & tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid.

PSU (Personlig SkyddsUtrustning)

Lämplig PSU måste bäras när denna utrustning används dvs skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta. Bär kläder som är lämpliga för det arbete Du utför. Bind bak långt här och tag av smycken vilka annars kan fastna i maskinens rörliga delar. Skydda alltid huden från kontakt med betong.

Damm

Packningsprocessen kan tidvis åstadkomma damm, vilket kan vara skadligt för Din hälsa. Använd alltid en mask som är avpassad för den typ av damm som uppkommer.

Bränsle

Svälj inte bränsle eller andas in bränsleångor och undvik hudkontakt. Tvätta omedelbart bort bränslestänk. Om Du får bränsle i ögonen, skölj med mycket vatten och sök läkarvård så fort som möjligt.

Avgaser

VARNING

Avgaserna som produceras av denna utrustning är mycket giftiga och kan vara dödliga!

Använd inte maskinen inomhus eller i ett slutet utrymme, säkerställ att arbetsområdet är tillräckligt ventilerat.

Följande besiktning innan start måste utföras innan varje arbetes påbörjan eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se efter i serviceavsnittet för detaljerade anvisningar. Om några felaktigheter upptäcks, får inte maskinen användas innan felet korrigerats.

1. Besiktiga maskinen noggrant för tecken på skador. Kontrollera att komponenterna finns på plats och är säkra. Var särskilt uppmärksam på remskyddet.
2. Kontrollera oljenivån för motorn och hydrauliken och fyll på om nödvändigt.
3. Kontrollera bränslenivån i motorn och fyll på om nödvändigt.
4. Kontrollera för bränsle-, olje- och hydrauloljeläckage.

Start och Stopp

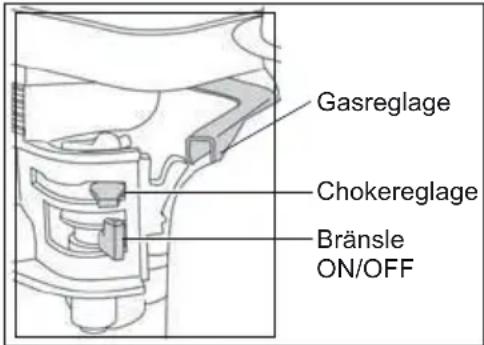

Honda GX390 Bensinmotor

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF kran helt till höger.
2. Vid start av kall motor, ställ choken i läge ON genom att dra chokereglaget helt till vänster. Vid start av varm motor behövs oftast inte choken, emellertid, om motorn har svalnat till en del, kan choken delvis vara nödvändig.
3. Vrid motorns ON/OFF-brytare medurs till läget "I".
4. Ställ gasen i tomgångsläget genom att flytta gasreglaget helt till höger. Starta inte motorn på full gas eftersom maskinen kommer att vibrera så snart motorn startats.
5. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra. Dra i starchandtaget tills motstånd känns, låt sedan starten gå tillbaka.
6. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt.
7. Upprepa tills motorn tänder.
8. Efter att motorn startat, ställ chokereglaget gradvis mot OFF-läget genom att flytta det till höger.
9. Om motorn inte startar efter ett flertal försök, följ felsökningsguiden.
10. Stäng bensinkranen.
11. För att stoppa motorn, ställ gasen i tomgångsläge och vrid motorns ON/OFF-brytare moturs till läge "0".

Hatz Diesel Engine (Crank Handtag)

1. Frikoppla om möjligt motorn från redskapet som skall drivas. Koppla alltid redskapet på frigång.
2. För, allt efter behov, varvtalsspaken "1" till ett läge mellan 1/2 START och max. START. Val av lägre motorvarvtal minskar röken under start.
3. Se till att stopparmen - om den finns - är i driftläge "START".
4. Vrid dekompressionsarmen till anslag "1". I detta läge aktiveras dekompressionsautomatiken hörbart och motorn är startberedd.
5. Sedan den automatiska dekompressionsanordningen förts till sitt gränsläge behövs fem varv med startveven för att motorn skall komprimera och tända.
6. Fatta startveven med bägge händerna och veva med ökande hastighet. När dekompressionsarmen går in i läge "0" (kompression) måste högsta möjliga hastighet ha uppnåtts. Så snart motorn startat dras startveven ut ur styrhylsan.
7. Om motorn baktänder för att startveven inte drogs runt med tillräcklig kraft (motorn kan t.o.m. börja gå baklänges) släpp då genast startveven och stanna motorn.
8. Vänta med nystart av motorn tills den står helt still och upprepa startförberedelserna.

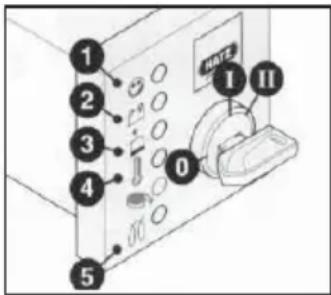

Hatz diesel motor med elstart

1. Med kompressionsindikatorn i position '0' sätt i nyckeln och vrid till position 'I'.
2. Vrid startnyckeln till position 'II'.
3. När motorn startar, vrid nyckeln tillbaka till position 'I' och se till att den stannar i denna position.
4. Om något verkar fel, stanna motorn omedelbart och åtgärda felet (se felsökningsschemat).
5. Motortemperaturläge '4' tänds om temperaturen på cylinderhuvudet är för hög. Stanna motorn och sök anledningen till problemet.

Insistera inte på elstarten genom att vrida nyckeln i läge om motorn redan är i arbete. Motorn kan på så sätt förstöras. Stanna ej motorn genom att trycka på dekompressionsknappen. Under arbetsavbrott eller efter arbetets slut, förvara startnyckeln på säker plats och ej i närheten av personer utan behörighet.

1. Vrid alltid startnyckeln tillbaka till position '0' innan motorn omstartas. Detta läge förhindrar att elstarten inte faller i läge när motorn är igång.
2. Tryck hastighetskontrollspaken till läge '1', tillbaka till stopposition.
3. På motorer med lägre motorvarv, tryck spaken '2' till stopposition. Håll kvar tills dess att motorn stannat.
4. Släpp stoppspaken '2' när motorn stannat och försäkra dig om att den återgår till normalposition. (Oljetryckmätarlampan går igång)
5. Vrid nyckeln till läge '0' och ta ut den. Kontrollampan skall då slockna.

Driftinstruktioner

- Ta maskinen dit där den ska användas.

Där det är nödvändigt att lyfta utrustningen för att placera maskinen, kontrollera att lyftanordningen har en WLL (arbetsbelastningsgräns) som är avpassad för maskinens vikt (se avsnittet Tekniska data eller maskinskylten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå maskinen.

- Efter att ha utfört kontrollerna listade i avsnittet "innan start" kan Du starta motorn.

Altrad Belle's "RPC" utbud av markvibratorer är utrustade med centrifugalkoppling, detta möjliggör för motorn att köras på tomgång utan att växellådan drivs.

Allt eftersom hastigheten ökar griper kopplingen in och motorn kommer att driva växellådan. För en riktig funktion skall motorns varvtal vara ställt på max.

- Sätt gasreglaget på max. och använd manöverhandtaget för att rikta och styra eller vrida maskinen.

Manöverhandtaget är konstruerat så att om det används i läget för att backa och operatören av någon anledning släpper det, flyttas handtaget automatiskt till framåtläget.

Detta är en viktig säkerhetsegenskap som maskinen har.

Under normal operation ska Du inte behöva skjuta maskinen utan låta den förflytta sig i sin egen takt.

Förflyttningshastigheten bestäms av förhållandet för den yta som ska packas.

Var uppmärksam vid arbete med maskinen gåendes bakåt. Säkerställ att det inte förekommer några hinder eller risk för att snubbla vid arbete med maskinen gåendes bakåt.

Om ytan som ska packas sluttar måste största försiktighet iakttagas vid manövreringen.

Om nödvändigt, använd ett lämpligt rep fäst till maskinen vid en låg punkt på chassit för att ta upp en del av maskinens vikt.

Arbeta uppåt och nedåt på sluttningar, inte tvärs över.

Kör med maskinen i ett ordnat mönster tills önskad packning uppnås.

När det är ett antal olika lager som ska packas ovanpå varandra, packa varje lager för sig.

För att stoppa packningsvibrationen, ställ gasen i tomgångsläge. För att stanna motorn hänvisas till relevant start / stopp procedur.

Säkert bortskaffande.

Instruktioner för miljöskydd.

Maskinen innehåller värdefulla material. Ta den

kasserade apparaten och tillbehören till relevant återvinningsanläggning.

Komponent	Material
Handtag Stål
Frontkåpa	HDPE
Huvudram	Stål
Bottenplatta	Stål
Handtag	Polyuretanskum
Motor	Aluminium
Flexibla Monteringar	Stål och gummi
Diverse Delar	Stål & Aluminium

Felsökningsguide

Problem Orsak Åtgård
Motorn startar inte.	Inget bränsle.	Öppna bränslekranen.
		Fyll bränsletanken.
	Motorns strömbrytare i läge off. Sätt på	motorns strömbrytare.
	Tändstift smutsigt. Rengör och återställ	elektrodavständ.
	Motorn kall. Stäng choken.
	Motorn fl ödad.	Honda, öppen choke, helt öppetgasreglage, drag i handstarten tills motorn tänder.
		Hatz, fl ytta varvtalsregleringsspaken till stopp, drag i handstarten 5 gånger upprepa sedan proceduren.
Motorn startar fortfarande inte.	Större fel.	Kontakta återförsäljare eller Altrad Belle.
Enheten rör sig inte.	Motorvarvet för långsamt. Ställ motorns	varvtalsregleringsspak i läget hög.
	Drivremspänning lös. Justera remspänningen
	Luftfiltret igensatt.	Rengör eller byt ut luftfilter.
	Sliten eller skadad koppling. Reparera eller byt ut om nödvändigt.
	Drivningsfel. Kontakta återförsäljare eller Altrad Belle.
	Växellådan krånglar. Kontakta återförsäljare eller Altrad Belle.
Hastigheten framåt för långsam.	För mycket olja i hydraulikhuvudet. Sänk oljans nivå.
	el inställning av styrsystem. Kontakta återförsäljare eller Altrad Belle.
Hastigheten bakåt för långsam.	För lite olja i hydraulikhuvudet.	Fyll på och lufta systemet
	Luft i styrsystemet.	Lufta styrsystemet.
	Fel inställning av styrsystem.	Kontakta återförsäljare eller Altrad Belle.
Förlust av hydraulojia.	Anslutningarna läcker.	Täta om anslutningarna.
	Defekt hydraulslang.	Byt slang.
	Kolvtätning i växellåda defekt.	Kontakta återförsäljare eller Altrad Belle.
Maskinen arbetar oregelbundet.	Stötdämparna skadade.	Byt ut alla fyra dämparna.

Altrad Belle's "RPC" utbud av reversibla markvibratorer är designade för att ge många års problemfri funktion. Emellertid är det viktigt att det enkla regelbundna underhållet som finns listat i detta avsnitt utförs. Vi rekommenderar att en av Altrad Belle godkänd återförsäljare utför allt större underhåll och större reparationer. Använd alltid original Altrad Belle utbytesdelar, användning av "piratdelar" kan komma att upphäva Din garanti.

Innan något underhåll utförs på maskinen, stäng av motorn. Vid arbete med en dieselmotor, säkerställ att stoppknappen är i avstängt läge.

Placera alltid maskinen på ett jämnt underlag för att garanterat kunna avläsa korrekta vätskenivåer.

Använd endast rekommenderade oljor (se tabell på följande sida).

Inkörningsperiod

Efter att maskinen som ny har använts och inkörningsperioden är över, måste motoroljan bytas (se efter i motorns bruksanvisning för alla detaljer). Remspänningen skall kontrolleras efter 4 timmars användning.

Drivrem

Avlägsna remskyddet och kontrollera därefter remmens spänning genom att trycka lätt med fingret på remmens översida, i mitten mellan motorns drivning och växellådans remskiva. Remmen skall ge efter ungefär 10 till 15 mm. Om remspänningen behöver justeras, lossa ställskruven på remspänningsanordningen och glid den åt höger. Efter inställning, återdra ställskruven och kontrollera remspänningen ytterligare en gång. Slutligen, sätt tillbaka remskyddet och se till att det är korrekt och säkert monterat.

Rutinmässigt underhåll		Var 8e Timme	Första månaden / 50:e Timme	150 Timmar	250 Timmar	500 Timmar
Motorolja	Kontrollera Nivå	√
	Byt		√		√
Luftfi Iter	Kontrollera tillstånd / Rengör		√
	Byt om nödvändigt / Var 12:e månad
Drivrem Spänning			√		√

Olje/Bränsle Typ & Mängd – Tändstift Typ

	Oljetyp	Mängd (Liter)	Bränsle typ	Mängd (Liter)	Tändstift typ	Elektrodavständ (mm)
Bensin Motor Honda GX390 S	A.E. 10W 30 1.1	Blyfri 6.4			BM6ES or BPR6ES	0.6 - 0.7
Diesel Motor Hatz 1D81Z	S.A.E. 10W 30 1.8		Diesel (BS2869)	10 N/A N/A

Oljetyp & Mängd

Komponent Oljetyp		Honda GX390 (Liter)	Hatz 1D81Z (Liter)
Växellåda	S.A.E. 75W 90	1.2	1.2
Hydraulikmanövrering	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

SE UPP

UNDER TIDEN MASKINEN KÖRS VID DENNA PROCEDUR, ÄR DET TILLRÅDLIGT ATT STÄLLA MASKINEN PÅ EN GUMMIMATTA ELLER MOTSVARANDE FÖR ATT ABSORBERA EN DEL AV VIBRATIONEN.

Luftning av hydraulsystemet

1. Maskinen skall vara på stabil grund
2. Ta bort toppskruven och fyll pumpcontainern med olja. Stoppa när max på indikatorn är nådd, vilket är nivån.
3. Pumpa långsamt kontrollhandtaget fram och tillbaka till dess att oljenivån sjunker.
4. Fyll i mer olja för att kompensera den nivå som sjunkit undan och till max nivå igen. Fortsätt att pumpa till dess att du finner motstånd och tills dess att handtaget stannar i bakåtgående riktning.
5. Fyll igen containern med olja till max nivå.
6. Skruva på toppskruven igen och testa maskinen.

Service & Underhåll

Montering av manöverpumpen

1. Rengör husets insida noggrant med tryckluft. Kontrollera för repor i O-ringarnas banor och att inga skarpa kanter finns.
2. Pressa in bussningen i huset.
3. Smörj tätningsringen med hydraulolja och låt den glida på kuggstången (öppna sidan från kuggstången).
4. Smörj kuggstången med hydraulolja och låt den glida in i huset tills tätningsringen är i spåret, se till att kuggarna är rätt position. När tätningsringen är i spåret motsvarar detta rörelse framåt.

SE UPP

Vid reverserande rörelse löper manöverhandtaget parallellt med huset i operatörens riktning.

1. Efter att kuggdrevet (utan O-ringar) smorts, sätt in det i huset och kuggstången. Kontrollera kuggstångens rörelse framåt och bakåt. (Se SE UPP).
2. Ta ut kuggdrevet och passa in de två O-ringarna, säkerställ att de inte är skadade.
3. Smörj kuggdrevet och O-ringar med hydraulolja och sätt försiktigt in dem i huset. Säkerställ att kuggstången är i rätt position och detta görs enklast vid bakåtrörelse.
4. Montera justerbrickan och låsringen. Det kan bli nödvändigt att trycka kuggdrevet från motsatt sida för att kunna montera dem.
5. Placera huset på fyllningssidan och montera O-ringarna mot bottenytan. LOCTITE seal 518 rekommenderas.
6. Montera hydraulanslutningen och Dowty-brickan med användning av LOCTITE 243.
7. Montera fästet och fixera med 4 skruvar och brickor med användning av LOCTITE 243.
8. Fäst pluggskruven och brickan löst. Dra inte åt.

Garanti

Denna nya Altrad Belle "RPC" markvibrator garanteras för den ursprungliga köparen under en period av ett år (tolv månader) från det ursprungliga inköpsdatumet. Altrad Belle-garantin täcker brister i design, material och tillverkningsfel.

Följande täcks inte av Altrad Belle-garantin:

1. Skador orsakade av vanskötsel, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av att man inte följer monterings-, bruks-, användar- eller underhållsinstruktioner.
2. Ändringar, ombyggnader eller reparationer utförda av annan än Altrad Belle eller dess godkända ombud.
3. Transport- eller fraktkostnader till och från Altrad Belle eller dess godkända ombud, för reparation eller utvärdering av garantianspråk på någon maskin.
4. Material- och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin:

• Drivremmar
• Luftfilter • Tändstift

Altrad Belle och/eller dess godkända ombud, arbetsledare, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i samband med eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska i första hand ställas till Altrad Belle, antingen per telefon, per fax, per e-post eller skriftligen.

Tfn: [phone], Fax: [phone] E-post: [e-mail]

För garantianspråk:

För att göra ALTRAD Belle till ett grönare och miljövänligare val, erbjuder vi nu garantiregistrering via webb. För att få tillgång till registreringssidan på vår webbsida, vänligen gå till följande adress:

http://www.bellegroup.com/index.php?p=warranty_registration

Alternativt kan du skanna den bifogade QR-koden (Quick Response Code) med din smartphone för att komma direkt till registreringssidan.

Hatz diiselmootor (vändaga)
