BELLE RPC 6080 - Vibrationsplade Lescha - Gratis brugsanvisning og manual

Produkttype	Vibrationsplade (reversibel)
Mærke	Lescha (Altrad Belle)
Model	BELLE RPC 6080 (RPC 60/80)
Motor	Honda GX390 (benzin) eller Hatz 1D81Z (diesel) afhængig af variant
Motoreffekt	9.4 hk / 7.0 kW (benzinversion)
Vægt	380 kg (benzinversion)
Komprimeringskraft	1220 kg/m²
Centrifugalkraft	60 kN
Vibrationsfrekvens	70 Hz
Maksimal hældning	20°
Maks. kørehastighed	26 m/min (fremad)
Lydniveau	109 dB(A)
Vibrationsniveau (3 akser)	7.28 m/s²
Brændstof	Blyfri benzin (benzinmotor) eller Diesel BS2869 (dieselmotor)
Brændstoftankkapacitet	6.4 L (benzin) / 10 L (diesel)
Motorolie	SAE 10W30
Motoroliekapacitet	1.1 L (benzin) / 1.8 L (diesel)
Gearkasseolie	SAE 75W90, 1.2 L
Hydraulikolie	Shell Tellus 32 eller Fuchs Renolin MR520, 0.2 L
Remvedligeholdelse	Kontroller spænding efter 4 timer, derefter hver 150. time
Garanti	1 år (12 måneder) dele og arbejdsløn
Hovedfunktioner	Komprimering af jord, asfalt, fyld; fremad/bakke; centrifugalkobling
Sikkerhed	Automatisk stop i bakgear hvis sluppet; rembeskyttelse; løftering
Reservedele	Fås hos Altrad Belle-forhandler; brug originale dele

Ofte stillede spørgsmål - BELLE RPC 6080 Lescha

Hvordan starter man benzinmotoren Honda GX390?

Åbn benzinhanen, sæt chokeren på ON hvis motoren er kold, drej nøglen til 'I', sæt kontrolhåndtaget i stop-position, træk i starterhåndtaget til modstand og derefter kraftigt. Når den er startet, skift chokeren til OFF.

Hvilken motorolie skal man bruge, og hvor ofte skal den skiftes?

Brug SAE 10W30 olie. Kontroller niveauet hver 8. time, skift efter første måned (50 timer) og derefter hver 150. eller 250. time afhængig af brug.

Hvordan kontrollerer og justerer man remspændingen?

Fjern dækslet, tryk midt på remmen mellem remskiverne: den skal give sig 10-15 mm. For at justere, løsn skruerne på spændingsanordningen og skub motoren eller remskiven, og spænd derefter.

Hvad gør man, hvis motoren ikke starter?

Kontroller benzinniveau og -tilførsel, rengør tændrøret, luk chokeren hvis motoren er kold, eller åbn chokeren og træk flere gange hvis den er overchoket. Hvis problemet fortsætter, kontakt en forhandler.

Hvordan transporterer man vibrationspladen sikkert?

Brug løfteringen med egnet udstyr til lasten (minimum 380 kg). Fastgør kun med kæder eller stropper til denne ring. Løft ikke alene, bed om hjælp.

Hvilket personligt beskyttelsesudstyr (PPE) anbefales?

Beskyttelsesbriller, handsker, høreværn (109 dB), støvmaske, ståltåede sko. Bind langt hår op og fjern smykker.

Hvorfor kører vibrationspladen langsomt?

Kontroller motorhastigheden (skal være maksimal), remspændingen, luftfilterets tilstand, hydraulikolieniveau (for meget eller for lidt). Hvis problemet fortsætter, kontakt en reparatør.

Hvordan lufter man hydrauliksystemet?

Stil maskinen i vater, fjern påfyldningsdækslet, pump langsomt håndtaget i bakgear indtil niveauet falder, fyld igen, fortsæt indtil modstand, fyld derefter til maks. og luk.

Hvordan bortskaffer man vibrationspladen ved endt levetid?

Smid det ikke i husholdningsaffaldet. Aflever apparatet og tilbehør på en godkendt genbrugsstation for at genvinde materialer (stål, aluminium, plast).

Hvad dækker Altrad Belle-garantien?

12 måneders garanti dækker materiale- og fabrikationsfejl. Undtaget er: normal slitage, skader fra forkert brug, uautoriserede ændringer, transport, og sliddele som rem, luftfilter og tændrør.

BRUGSANVISNING BELLE RPC 6080 Lescha

Vi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, erklærer hermed, at hvis det i dette certifikat beskrevne produkt er købt hos en autoriseret Altrad Belle forhandler i EU, er det i overensstemmelse med følgende EF-direktiver: 2006/42/EF (dette direktiv erstatter direktiv 98/37/EF), 2014/30/EU (som ændret ved 89/336/EØF, 92/31/EØF, 93/68/EØF og 2004/108/EF), Affald af elektrisk og elektronisk udstyr (WEEE) 2012/19/EU (som ændret ved 2002/96/EF), lavspændingsdirektivet 2014/35/EU (som ændret ved 2006/95/EF), BS EN ISO 12100-1:2003 Maskinsikkerhed og tilhørende harmoniserede standarder, hvor det er relevant. Støjemission i overensstemmelse med direktiverne 2000/14/EF bilag VI og 2005/88/EF for maskiner under paragraf 12. Det bemyndigede organ er AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritannien. Støjtekniske filer er i besiddelse af Ray Neilson på Belle-gruppens hovedkontor, hvis adresse er nævnt ovenfor.

Administrerende direktør – på vegne af BELLE GROUP (SHEEN) UK.

Sted for erklæring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Denne vejledning er skrevet for at hjælpe dig med at betjene og serviceefterse pladevibratoren forsvarligt. Vejledningen er beregnet for forhandlere og brugere af pladevibratoren.

Forord

Afsnittet om 'Beskrivelse af maskinen' har til formål at gøre dig fortrolig med maskinens layout og betjeningsanordninger.

Afsnittet om 'Miljø' giver dig oplysninger om, hvordan kasserede maskiner bortskaffes på en miljøvenlig måde.

Afsnittene om 'Generel sikkerhed' og 'Sundhed og sikkerhed' forklarer, hvorledes maskinen anvendes for at sikre din egen og offentlighedens sikkerhed.

'Procedure ved start og standsning' hjælper dig med at starte og standse maskinen.

'Fejlfindingsvejledningen' hjælper dig, hvis du får et problem med maskinen.

Afsnittet om 'Service & vedligeholdelse' har til formål at hjælpe dig med maskinens generelle vedligeholdelse og serviceeftersyn.

Afsnittet om 'Garanti' beskriver, hvad garantien dækker, og proceduren i forbindelse med garantikrav.

Afsnittet om 'Overensstemmelseserklæring' viser de standarder, som maskinen er konstrueret i henhold til.

Forskrifter

med

hensyn

til

advarslerne.

Tekst i denne vejledning, som der skal henledes særlig opmærksomhed på, er vist på følgende måde:

FORSIGTIG

Produktet kan være udsat for risiko. Maskinen kan blive beskadiget, eller du kan selv komme til skade, hvis disse procedurer ikke udføres på korrekt måde.

ADVARSEL

Brugerens liv kan være i fare.

Advarsel

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT.

VIDE, hvordan du anvender maskinens betjeningsanordninger forsvarligt, og hvad du skal gøre for at udføre sikker vedligeholdelse.

(NB: Sørg for, at du ved, hvordan du skal afbryde maskinen, før du tænder for den, i tilfælde af at du skulle komme i vanskeligheder.)

Brug ALTID det korrekte sikkerheds- og beskyttelsesudstyr for din personlige beskyttelse.

Hvis du har NOGEN SPØRGSMÅL om den sikre brug eller vedligeholdelse af denne maskine, SKAL DU SPØRGE DIN SUPERVISOR ELLER KONTAKTE Altrad Belle: [phone]

Indholdsfortegnelse

Sådan anvender du denne vejledning....54

Advarsel....54

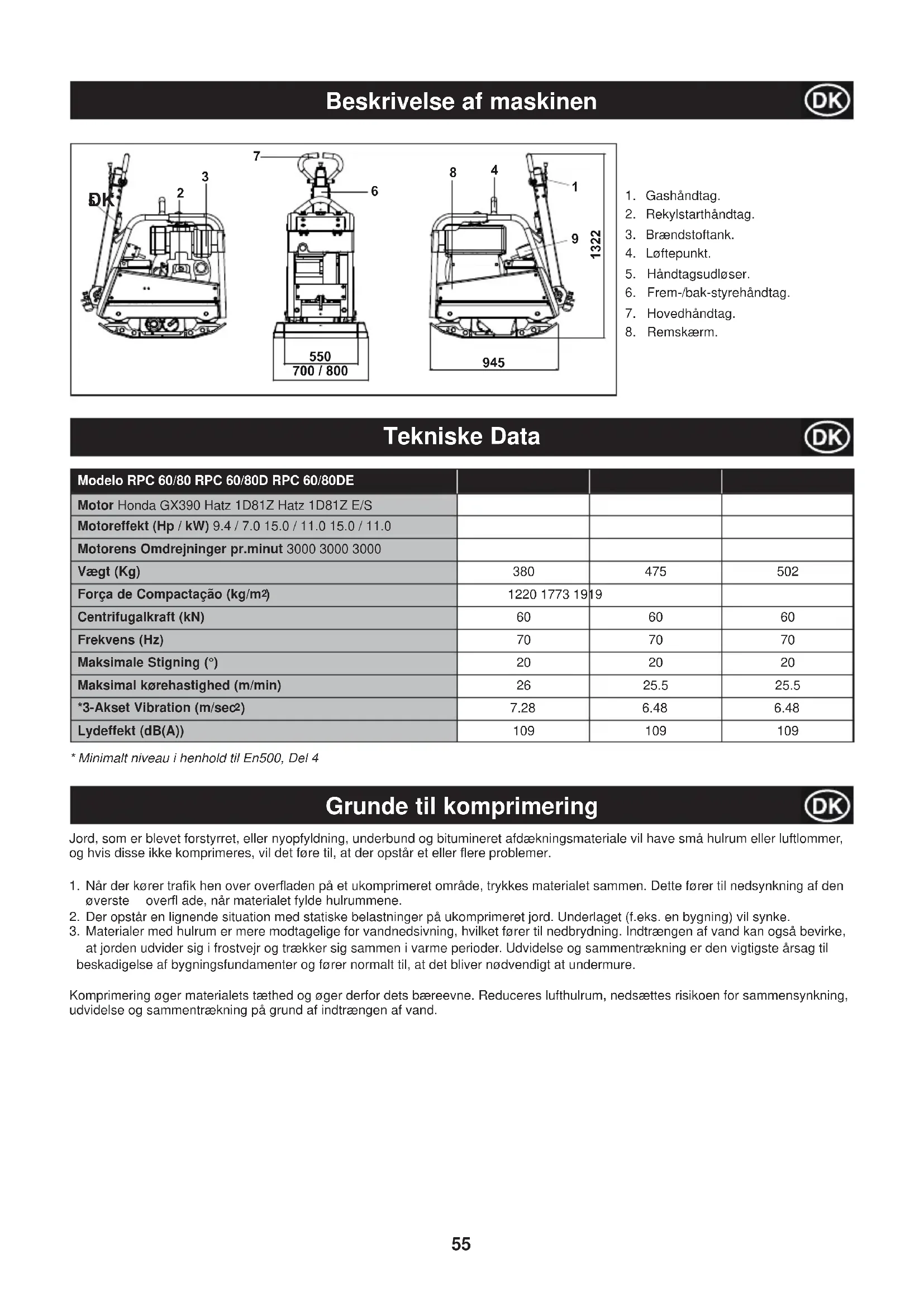

Beskrivelse af maskinen....55

Tekniske data 55

Grunde til komprimering....55

Generel sikkerhed 56

Sundhed og sikkerhed....56

Kontroleftersyn før start....57

Betjeningsvejledning....58

Fejlfinding 59

Miljø 59

Service & vedligeholdelse 60 - 61

Garanti....61

1. Gashåndtag.
2. Rekylstarthåndtag.
3. Brændstoftank.
4. Løftepunkt.
5. Håndtagsudløser.
6. Frem-/bak-styrehåndtag.
7. Hovedhåndtag.
8. Remskærm.

Tekniske data

Modelo RPC 60/80 RPC 60/80D RPC 60/80DE
Motor Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Motoreffekt (Hp / kW) 9.4 / 7.0 15.0 / 11.0 15.0 / 11.0
Motorens Omdrejninger pr.minut 3000 3000 3000
Vægt (Kg)	380	475	502
Força de Compactação (kg/m2)	1220 1773 1919
Centrifugalkraft (kN)	60	60	60
Frekvens (Hz)	70	70	70
Maksimale Stigning (°)	20	20	20
Maksimal kørehastighed (m/min)	26	25.5	25.5
*3-Akset Vibration (m/sec2)	7.28	6.48	6.48
Lydeffekt (dB(A))	109	109	109

* Minimalt niveau i henhold til EN 500, del 4

Grunde til komprimering

Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bitumineret afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller flere problemer.

1. Når der kører trafik hen over overfladen på et ukomprimeret område, trykkes materialet sammen. Dette fører til nedsynkning af den øverste overflade, når materialet fylder hulrummene.
2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke.
3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og fører normalt til, at det bliver nødvendigt at undermure.

Komprimering øger materialets tæthed og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand.

Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformation. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af pladevibratoren, bedes du venligst spørge din supervisor eller Altrad Belle til råds.

FORSIGTIG

Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer.

• Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten FÅ nogen til at HJÆLPE dig eller bruge egnet løfteudstyr.
• Afspær arbejdsområdet og hold medlemmer af offentligheden og uautoriseret personale i sikker afstand.
• Brugeren skal altid bruge personligt beskyttelsesudstyr, når denne maskine anvendes (se 'Sundhed & sikkerhed').
• Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.
• AFBRYD altid motoren, før maskinen transporteres, flyttes rundt på arbejdsstedet eller serviceefterses.
• Motoren bliver meget varm under brug, så lad den køle af, før du rører ved den. Lad aldrig motoren gå uden opsyn.
• Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet repareret eller udskiftet.
• Du må ikke arbejde med pladevibratoren, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer.

Brændstofsikkerhed.

FORSIGTIG

Brændstof er brandfarligt. Det kan forårsage kvæstelser og ejendomsskade. Afbryd motoren, sluk al åben ild og ryg ikke, mens brændstoftanken fyldes. Tør altid spildt brændstof op.

• Inden der fyldes brændstof på, skal motoren afbrydes og have lov til at køle af. • RYG IKKE og undgå åben ild på stedet, når der fyldes brændstof på.
• Spildt brændstof skal omgående gøres sikkert ved at komme sand på det. Hvis du spilder brændstof på tøjet, skal du tage noget andet tøj på.
• Opbevar brændstof i en godkendt, specialfremstillet beholder og ikke i nærheden af varme- og antændelseskilder.

Sundhed og sikkerhed

Vibration

En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Altrad Belles RPC udvalg er blevet specielt konstrueret til at reducere hånd/armvibrationsniveauer. Der henvises til specifikationerne & de tekniske data for vibrationsniveauer og anvendelsestider (anbefalet maksimal daglig eksponeringstid). Overskrid IKKE de maksimale anvendelsestider.

Personligt beskyttelsesudstyr

Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser. Brug tøj, der er egnet til det arbejde, som skal udføres. Bind langt hår op og fjern evt. smykker, som kan komme ind i maskinens bevægelige dele. Beskyt altid huden mod kontakt med beton.

Støv

Komprimeringsprocessen vil undertiden producere støv, som kan være sundhedsfarligt. Brug altid en maske, som er egnet til den type støv, som produceres.

Brændstof

Indtag ikke brændstof, indånd ikke brændstofdampe og undgå kontakt med huden. Vask omgående brændstofsprøjt af. Hvis du får brændstof i øjnene, skyl med store mængder vand og søg lægehjælp snarest muligt.

Udstødningsdampe

ADVARSEL

De udstødningsdampe, som produceres af denne maskine, er meget giftige og kan være livsfarlige!

Brug ikke pladevibratoren indendørs eller på et indelukket sted. Sørg for, at arbejdsområdet har tilstrækkelig udluftning.

Kontroleftersyn før start

Inspektion før start

Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må maskinen ikke anvendes, før fejlen er udbedret.

1. Undersøg grundigt maskinen for tegn på beskadigelse. Kontrollér, at alle komponenterne er der og sidder godt fast. Vær særlig opmærksom på remskærmen.
2. Kontrollér motorolie- og hydraulikoliestanden og efterfyld efter behov.
3. Kontrollér motorens brændstofstand og efterfyld efter behov.
4. Kontrollér, om der er nogen utætheder i brændstof-, olie- og hydrauliksystemet.

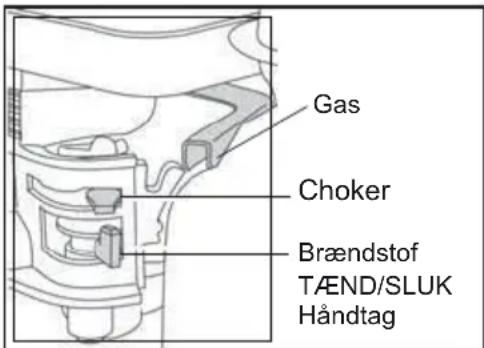

Honda benzinmotor

1. Luk op for brændstofhanen ved at føre armen (ON/OFF) helt til højre.
2. Hvis motoren startes, når den er kold, aktiveres chokeren ved at føre chokerarmen helt til venstre. Hvis en varm motor startes igen, er det som regel ikke nødvendigt at bruge choker. Hvis motoren dog er kølet en smule, kan det være nødvendigt at bruge lidt choker.
3. Drej motorens ON-/OFF-kontakt med uret til 'I'.
4. Indstil gashåndtaget på tomgang ved at føre gashåndtaget helt til højre. Start ikke motoren på fuld gas, da maskinen vil begynde at vibrere, så snart motoren starter.
5. Tag godt fat i styrehåndtaget med den ene hånd og i rekylstarthåndtaget med den anden. Træk i rekylstarteren, indtil der mærkes motormodstand, og lad så starteren returnere.
6. Pas på ikke at trække startsnoren helt ud; træk rask til i starchåndtaget.
7. Gentag, indtil motoren tænder.
8. Når motoren tænder, føres chokerarmen gradvist til OFF ved at føre den til højre.
9. Hvis motoren ikke tænder efter flere forsøg, så følg fejlfindingsvejledningen.
10. Motoren standses ved at sætte gashåndtaget på tomgang og dreje motorens ON-/OFF-kontakt mod uret til '0'.
11. Luk for brændstofhanen.

Hatz dieselmotor (Crank Manipulere med)

1. Hvis muligt skal motoren frakobles maskinen. Udstyret skal altid stå i neutral position.
2. Sæt gasgrebet „1“ mellem 1/2 START og max START position efter behov. Man kan reducere startrøgen ved at vælge en lavere starthastighed.
3. Vær opmærksom på at stopknappen - hvis den findes - står i „START“ position.
4. Drej dekompressionshåndtaget til anslag. I denne stilling høres et tydeligt klik, og motoren er klar til start.
5. Når den automatiske dekompression er aktiveret, skal der kunne drejes 5 omdrejninger med startsvinget for at motoren kan opbygge tilstrækkelig kompression til at den vil tænde.
6. Grib om håndtaget med begge hænder og drej med stadigt stigende hastighed - når dekompressionshåndtaget når til pos. "0" og kompressionen slås til, skal den højeste hastighed være opnået. Så snart motoren starter, trækkes startsvinget ud af føringsmuffen.
7. Hvis motoren slår tilbage fordi den ikke har været tørnet med tilstrækkelig kraft (motoren kan evt. begynde at løbe baglæns), skal startsvinget øjeblikkeligt tages ud af føringsmuffen og motoren standses.
8. Hvis starten mislykkes, må startsvinget først indføres i motoren igen når denne står helt stille.

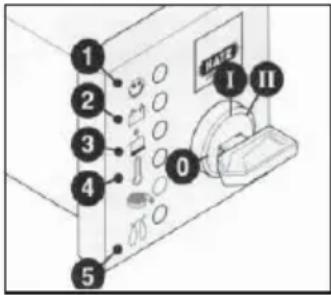

Hatz dieselmotor (elektrisk start)

1. Med dekompressionshåndtaget i position '0' sæt nøglen i og drej den til position 'I' (Kontrollamperne for batteriopladning og olietryk lyser).
2. Drej startnøglen til position 'II'.
3. Slip startnøglen, så snart motoren går. Nøglen bør vende tilbage til position 'I' af sig selv og forblive i denne position under drift. Kontrollamperne for batteriopladning og olietryk bør gå ud umiddelbart efter start. Indikatorlampen '1' lyser, når motoren er i drift.
4. Hvis der lader til at være noget galt, skal motoren omgående standses og fejlen udbedres. (Se Fejlfindingsvejledningen).
5. Motortemperaturdisplayet '4' (ekstraudstyr) lyser, hvis temperaturen ved topstykket er for høj. Afbryd motoren og find årsagen til problemet.

Den elektriske startmotor må aldrig aktiveres, mens motoren går eller kører i tomgang til stillestående. Der er en risiko for at ødelægge startdrevet eller startkransens tænder.

Stands aldrig motoren ved at flytte dekompressionshåndtaget. Under pauser i arbejdet eller når arbejdsperioden er slut, skal starthåndtaget og startnøglen opbevares på et sikkert sted, uden for uvedkommendes rækkevidde.

1. Drej altid startnøglen tilbage til position '0', før motoren startes igen. Gentagelseslåsen forhindrer startmotoren i at blive tilkoblet og muligvis beskadiget, mens motoren stadig går.
2. Sæt hastighedsreguleringshåndtaget på '1' og så tilbage i STOP-position.
3. På motorer, hvor de lavere motorhastigheder ikke er tilgængelige, føres hastighedsreguleringshåndtaget '1' tilbage og derefter sættes stophåndtaget '2' i STOP-retning. Hold det dér, indtil motoren er standset.
4. Slip stophåndtaget '2', når motoren er standset, og sørg for, at håndtaget vender tilbage til sin normale position. (Kontrollamperne for batteriopladning og olietryk lyser)
5. Drej nøglen til position 0 og træk den ud. Lamperne bør så gå ud.

Betjeningsvejledning

- Tag maskinen hen på det sted, hvor den skal bruges.

Hvor det er nødvendigt at bruge løfteudstyr til at placere maskinen, skal du sørge for, at løfteudstyret har en arbejdsbelastningsgrænse, som er tilstrækkelig til maskinens vægt (se afsnittet om 'Tekniske data' eller maskinens mærkeplade). Fastgør egnede kæder eller stropper, men KUN til løftepunktet ovenpå maskinen.

- Når du har udført kontroleftersynene i afsnittet 'Før start', kan du starte motoren.

Altrad Belles 'RPC' udvalg af pladevibratorer er udstyret med en centrifugalkobling, som gør det muligt for motoren at gå i tomgang uden at drive gearkassen.

Efterhånden som motorhastigheden stiger, tilkobles koblingen og driver gearkassen. For korrekt brug skal motorhastigheden indstilles på maksimum.

- Sæt gashåndtaget på maksimum og brug styrehåndtaget til at vælge retning og til at styre og dreje vibratoren.

Styrehåndtaget er konstrueret således, at hvis brugeren af en eller anden grund giver slip, når bak er valgt, vender håndtaget automatisk til fremadgående funktion.

Dette er en vigtig sikkerhedsfunktion på maskinen.

Under normal brug skulle det ikke være nødvendigt for dig at skubbe vibratoren, men du kan bare lade den køre i dens eget tempo. Kørehastigheden afhænger af tilstanden af den overflade, som skal komprimeres.

Der skal udvises forsigtighed, når maskinen anvendes i bak. Sørg for, at der ikke er nogen hindringer eller ting, du kan falde over, når maskinen arbejder i bak.

Hvis den overflade, som skal komprimeres, er på en skråning, skal der udvises stor forsigtighed med at styre maskinens

køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt. Arbejd op og ned ad en skråning, ikke på tværs.

Før vibratoren hen over overfladen i et bestemt mønster, indtil den ønskede komprimering er opnået.

Hvor der findes et antal forskellige lag, som skal komprimeres oven på hinanden, skal hvert lag komprimeres for sig.

Ønsker du at få vibratoren til at holde op med at vibrere, skal gashåndtaget sættes på tomgang. Motoren standses ved at henvise til den relevante procedure for start / standsning.

Anvisninger for beskyttelse af miljøet.

Maskinen indeholder værdifulde materialer. Tag den kasserede maskine og dens tilbehør til den relevante genbrugsstation.

Komponent Materiale
Håndtag	Stål
Frontdæksel	HDPE
Hovedstel	Stål
Bundplade	Stål
Håndtag Polyurethanskum
Motor	Aluminium
Fleksible Monterings	Stål og gummi
Diverse Dele	Stål og aluminium

Fejlfindingsvejledning

Problem Årsag Afhjælpning
Motor kan ikke starte.	Intet brændstof.	Luk op for brændstofhanen.
		Fyld brændstoftanken
	Motoren er afbrudt. Tænd for motoren.
	Tændrøret er snavset. Rens tændrøret og genindstil tændrørsafstanden.
	Motoren er kold. Luk chokeren.
	Motoren er overfyldt.	Honda: åbn chokeren, luk helt op for gassen og træk i rekylstarteren, indtil motoren tænder.
		Hatz: sæt hastighedsreguleringen på stop, træk 5 gange i rekylstarteren og gentag så startproceduren.
Motor kan stadig ikke starte.	Større fejl. Kontakt forhandleren eller Altrad	Belle.
Maskinen kan ikke bevæge sig.	Motorhastigheden er for langsom. Indstil motorhastighedsreguleringen på hurtig.
	Drivremmen er løs. Justér remspændingen.
	Luftfilteret er blokeret.	Rens eller udskift luftfilteret.
	Koblingen er slidt eller beskadiget. Reparér eller udskift efter behov.
	Drevsvigt. Kontakt forhandleren eller Altrad Belle.
	Gearkassesvigt. Kontakt forhandleren eller Altrad Belle.
Den fremadgående hastighed er for langsom.	Der er for meget olie i hydraulikhovedet. Tap noget af olien af.
	Reguleringssystemet er justeret forkert.	Kontakt forhandleren eller Altrad Belle.
Den tilbagegående hastighed er for langsom.	Der er ikke nok olie i hydraulikhovedet.	Fyld systemet og udluft det.
	Der er luft i reguleringssystemet.	Udluft reguleringssystemet.
	Reguleringssystemet er justeret forkert.	Kontakt forhandleren eller Altrad Belle.
Tab af hydraulikolie.	Utætte forbindelser.	Gør forbindelserne tætte.
	Defekt hydraulikslange.	Udskift slangen.
	Defekt stempelpakning i gearkasse	Kontakt forhandleren eller Altrad Belle.
Maskinen fungerer ujævnt.	Stødmonteringerne er beskadigede.	Udskift alle fire monteringer.

Altrad Belle 'RPC' udvalg af reversible pladevibratorer er konstrueret til at give mange års problemfri brug. Det er dog vigtigt, at den simple, regelmæssige vedligeholdelse, som er beskrevet i dette afsnit, udføres. Det anbefales, at en autoriseret Altrad Belle forhandler udfører alle større vedligeholdelseseftersyn og reparationer. Brug altid originale Altrad Belle reservedele; brugen af ikke-originale dele kan ugyldiggøre garantien.

Før der udføres vedligeholdelse på maskinen, skal motoren afbrydes. Hvis der arbejdes på en dieselmotor, skal du sørge for, at stopkontakten står på stop.

Stil altid maskinen på et vandret underlag for at sikre, at væskestandene aflæses korrekt. Brug kun de anbefalede olietyper (se skemaet på følgende side).

Tilkørselsperiode

Når maskinen først anvendes fra ny, skal motorolien skiftes efter den første tilkørselsperiode (se nærmere oplysninger i motorfabrikantens instruktionsbog). Remspændingen skal kontrolleres efter 4 timers brug.

Drivrem

Afmontér remskærmen og kontrollér så remspændingen ved at trykke lidt ned med fingeren på remmens overside i nærheden af midtpunktet mellem motordriv- og gearkasseremskiven. Remmen skal kunne trykkes ca. 10 til 15 mm ned. Hvis det er nødvendigt at justere remspændingen, skal sætskruen på remspændingsanordningen løsnes og skubbes til højre. Efter indstillingen strammes sætskruen igen og remspændingen kontrolleres en gang til. Sæt til sidst remskærmen på igen. Sørg for, at den monteres korrekt og sidder godt fast.

Rutinemæssig Vedligeholdelse		Hver 8 Timer	Første Måned / 50 H	150 H	250 H	500 H
Motorolie	Kontrollér oliestand	√
	Skift		√		√
Luftfi Iter	Check standen / Skift		√
	Skift ud efter behov / Hver 12 Timer
Drivrem Spænding			√		√

Olie- / brændstoftype & mængde - tændrørstype

	Olietype Mængde Brændstoftype Kapacitet				Trændrør-stype	Elektrodeafstand (mm)
Benzin Honda GX390 S.A.E. 10W 30 1.1 Blyfri Benzin 6.4					BM6ES or BPR6ES	0.6 - 0.7
Diesel Motor Hatz 1D81Z	S.A.E. 10W 30 1.8		Diesel (BS2869)	10 Ikke Relevant	Ikke Relevant	Relevant

Olietype & -mængde

Komponent	Olietype	Honda GX390 (Liter)	Hatz 1D81Z (Liter)
Gearkasse	S.A.E. 75W 90	1.2	1.2
Hydrauliksystem	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

FORSIGTIG

MENS MASKINEN GÅR UNDER DENNE PROCEDURE, TILRÅDES DET AT ANBRINGE MASKINEN PÅ EN GUMMIMÅTTE ELLER LIGNENDE FOR AT ABSORBERE EN DEL AF VIBRATIONEN.

Udluftning af det hydrauliske system

1. Maskinen skal være i stillestående position og stå på et jævnt, vandret underlag.
2. Tag påfyldningsdækslet af og fyld kontrolpumpehovedet med olie. Stop, så snart olien står op til den maksimale niveauindikator, som findes inde i hovedet.
3. Pump langsomt med kontrolhåndtaget fra positionen 'Fremad bevægelse' til 'Bagud bevægelse', indtil olieniveauet falder.
4. Efterfyld kontrolpumpehovedet op til det maksimale niveau. Fortsæt med at pumpe med håndtaget, indtil der mærkes modstand og håndtaget låses i positionen 'Bagud bevægelse'.
5. Igen, efterfyld kontrolpumpehovedet til det maksimale niveau.
6. Sæt påfyldningsproppen i igen og afprøv maskinen.

Service & vedligeholdelse

Samling af pumpen

1. Rengør omhyggeligt huset indvendigt med trykluft. Kontrollér for ridser på glideboringerne til O-ringene, så der ikke er nogen skarpe kanter.
2. Tryk bøsningen ind i huset.
3. Smør læbepakningen med hydraulikolie og lad den glide på tandstangen (den åbne side skal vende væk fra tandstangen).
4. Smør tandstangen med hydraulikolie og lad den glide ind i huset, indtil læbepakningen sidder i rillen. Sørg for, at tænderne er i den rigtige position. Når læbepakningen sidder i rillen, repræsenterer dette den fremadgående bevægelse.

FORSIGTIG

I bak går styrehåndtagene parallelt med huset i brugerens retning.

1. Når tandhjulet (uden O-ringe) er smurt, sættes det ind i huset og tandstangen. Kontrollér tandstangens bevægelse fra frem til bak. (Se FORSIGTIG). 6 Tag tandhjulet ud og montér de to O-ringe. Sørg for, at de ikke er beskadigede.
2. Smør tandhjulet og O-ringene med hydraulikolie og sæt dem omhyggeligt ind i huset. Kontrollér, at tandstangen er i den rigtige position; det er lettest at gøre dette i den tilbagegående bevægelse.
3. Montér mellemlæg og holdering. Det kan være nødvendigt at skubbe tandhjulet fra den modsatte side for at få delene samlet.
4. Placér huset på påfyldningssiden og montér O-ringene på den nederste flade. Det anbefales at bruge LOCTITE 518 tætningsmiddel.
5. Saml hydraulikforbindelsen og Dowty-skiven ved hjælp af LOCTITE 243.
6. Montér beslaget og fastgør det med 4 skruer og skiver ved hjælp af LOCTITE 243.
7. Montér løst propskruen og skiven, men STRAM IKKE FOR MEGET.

Garanti

Den nye Altrad Belle 'RPC' pladevibrator er garanteret til den oprindelige køber i en periode på ét år (12 måneder) fra den oprindelige købsdato. Altrad Belles garanti gælder design-, materiale- og fabrikationsfejl.

Følgende er ikke omfattet af Altrad Belles garanti:

1. Skader forårsaget ved forkert brug, misbrug, tab eller anden lignende skade forårsaget af eller som følge af manglende overholdelse af samlings-, betjenings- eller brugervedligeholdelsesanvisningerne.
2. Ændringer, tilføjelser eller reparationer, udført af andre personer end Altrad Belle eller deres autoriserede forhandlere.
3. Transport- eller forsendelsesomkostninger til og fra Altrad Belle eller deres autoriserede forhandlere ved reparation eller vurdering i forbindelse med garantikrav på en maskine.
4. Materialer og/eller arbejdsløn til at forny, reparere eller udskifte komponenter pga. normal slitage.

Følgende komponenter er ikke omfattet af garantien.

• Drivrem/me • Motorluftfi Iter • Motortændrør

ALTRAD Belle og/eller deres udnævnte agenter, direktører, ansatte eller forsikringsgiver kan ikke holdes ansvarlig for følgeskader eller anden skade, tab eller udgifter i forbindelse med eller som følge af eller manglende mulighed for at bruge maskinen til noget formål.

Garantikrav

Alle garantikrav bør først anmeldes til ALTRAD Belle enten per telefon, per fax, per E-mail eller per brev.

Tel: [phone] Fax: [phone] E-mail : [e-mail]

For garantikrav

Som led i vores bestræbelser på at gøre ALTRAD Belle grønnere og mere miljøvenligt har vi indført garantiregistrering online. For at gå til registreringssiden på vores webside bedes du bruge følgende adresse:

http://www.bellegroup.com/index.php?p=warranty_registration

Alternativt bedes du skanne QR-koden (Quick Response Code) ved siden af denne tekst med din smartphone for at få adgang til registreringssiden.

Direktiver med hensyn til betegnelsene

1. Gasshåndtak
2. Rekyl-starthåndtak
3. Drivstofftank
4. Løftepunkt
5. Håndtakets utløsningshasp
6. Forover- og revers-manøverhåndtak
7. Hovedhåndtak
8. Reimvern
9. Nøkkelstart

Tekniske data

Modell RPC 60/80 RPC 60/80D RPC 60/80DE
Motor Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Motorkraft (Hp / kW) 9.4 / 7.0 15.0 / 11.0 15.0 / 11.0
Motor – RPM 3000 3000 3000
Vekt (Kg)	380	475	502
Komprimeringskraft (kg/m2)	1220	1773	1919
Sentrifugalkraft (kN)	60	60	60
Frekvens (Hz)	70	70	70
Maksimal Stigning (°)	20	20	20
Maksimal ganghastighet (m/min)	26	25.5	25.5
*3 Aksevibrasjon (m/sec2)	7.28	6.48	6.48
Lydeffekt (dB(A))	109	109	109

Du burde ikke være nødt til å dytte vibroplaten under normal drift, men la den gå i egen fart.

Garantien dekker ikke følgende deler:

• Drivreim/reimer • Motorens luftfilter • Motorens tennplugg.
