BELLE RPC 6080 - Tärinälevy Lescha - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kääntyvä tärylevy
Merkki	Lescha (Altrad Belle)
Malli	BELLE RPC 6080 (RPC 60/80)
Moottori	Honda GX390 (bensiini) tai Hatz 1D81Z (diesel) version mukaan
Moottorin teho	9.4 hv / 7.0 kW (bensiiniversio)
Paino	380 kg (bensiiniversio)
Tiivistysvoima	1220 kg/m²
Keskipakovoima	60 kN
Tärinän taajuus	70 Hz
Suurin kaltevuus	20°
Suurin liikenopeus	26 m/min (eteenpäin)
Äänitaso	109 dB(A)
Tärinätaso (3 akselia)	7.28 m/s²
Polttoaine	Lyijytön bensiini (bensiinimoottori) tai Diesel BS2869 (dieselmoottori)
Polttoainesäiliön tilavuus	6.4 L (bensiini) / 10 L (diesel)
Moottoriöljy	SAE 10W30
Moottoriöljyn määrä	1.1 L (bensiini) / 1.8 L (diesel)
Vaihteistoöljy	SAE 75W90, 1.2 L
Hydrauliöljy	Shell Tellus 32 tai Fuchs Renolin MR520, 0.2 L
Hihnan huolto	Tarkista kireys 4 tunnin jälkeen, sitten 150 tunnin välein
Takuu	1 vuosi (12 kuukautta) osat ja työ
Päätoiminnot	Maaperän, asfaltin ja täyttömaan tiivistys; eteen-/taaksepäin liike; keskipakokytkin
Turvallisuus	Automaattinen pysäytys peruutuksessa, jos kahva vapautetaan; hihnasuojus; nostorengas
Varaosat	Saatavilla Altrad Belle -jälleenmyyjältä; käytä alkuperäisiä osia

Usein kysytyt kysymykset - BELLE RPC 6080 Lescha

Kuinka käynnistää Honda GX390 -bensiinimoottori?

Avaa bensiinihana, aseta kuristin ON-asentoon, jos moottori on kylmä, käännä avain asentoon 'I', aseta ohjauskahva pysäytysasentoon, vedä käynnistyskahvaa vastukseen asti ja sitten nopeasti. Kun moottori on käynnistynyt, palauta kuristin OFF-asentoon.

Mitä moottoriöljyä käyttää ja kuinka usein se vaihdetaan?

Käytä SAE 10W30 -öljyä. Tarkista taso 8 tunnin välein, vaihda ensimmäisen kuukauden (50 h) jälkeen ja sen jälkeen 150 tai 250 tunnin välein käytöstä riippuen.

Kuinka tarkistaa ja säätää hihnan kireys?

Poista suojus, paina hihnan keskeltä hihnapyörien välistä: sen pitää joustaa 10–15 mm. Säätääksesi löysää kiristimen ruuvit ja liu'uta moottoria tai hihnapyörää, ja kiristä sitten.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista bensiinitaso ja saanti, puhdista sytytystulppa, sulje kuristin, jos moottori on kylmä, tai tulvimisen sattuessa avaa kuristin ja vedä useita kertoja. Jos ongelma jatkuu, ota yhteys jälleenmyyjään.

Kuinka kuljettaa tärylevyä turvallisesti?

Käytä nostorengasta kuormitukseen soveltuvalla varustuksella (väh. 380 kg). Kiinnitä ketjuilla tai hihnoilla ainoastaan tähän renkaaseen. Älä nosta yksin, pyydä apua.

Mitä henkilösuojaimia suositellaan?

Suojalasit, käsineet, kuulosuojaimet (109 dB), hengityssuojain pölyä vastaan, teräskärkikengät. Sido pitkät hiukset ja poista korut.

Miksi tärylevy liikkuu hitaasti?

Tarkista moottorin kierrosnopeus (oltava maksimissa), hihnan kireys, ilmansuodattimen kunto, hydrauliöljytaso (liikaa tai liian vähän). Jos ongelma jatkuu, ota yhteys korjaamoon.

Kuinka tyhjentää hydraulijärjestelmä?

Aseta kone vaakasuoraan, poista täyttökorkki, pumppaa kahvaa hitaasti peruutussuunnassa kunnes taso laskee, täytä uudelleen, jatka kunnes tuntuu vastusta, täytä maksimiin ja sulje korkki.

Kuinka hävittää tärylevy käyttöiän päätyttyä?

Älä hävitä kotitalousjätteen mukana. Toimita laite ja sen lisävarusteet hyväksyttyyn kierrätyskeskukseen materiaalien (teräs, alumiini, muovit) hyödyntämiseksi.

Mitä Altrad Belle -takuu kattaa?

12 kuukauden takuu kattaa materiaali- ja valmistusvirheet. Pois lukien: normaali kuluminen, väärinkäytöstä johtuvat vauriot, luvattomat muutokset, kuljetus ja kulutusosat, kuten hihna, ilmansuodatin ja sytytystulppa.

KÄYTTÖOHJE BELLE RPC 6080 Lescha

Me, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, vakuutan, että jos tuote on kuvattu tässä todistuksessa ja ostettu valtuutetulta Altrad Belle -jälleenmyyjältä ETY:n sisällä, se täyttää seuraavat EY-direktiivit: 2006/42/EY (tällä direktiivillä korvataan direktiivi 98/37/EY), sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU (sellaisena kuin se on muutettuna direktiiveillä 89/336/ETY, 92/31/ETY, 93/68/ETY ja 2004/108/EY), sähkö- ja elektroniikkalaiteromua (WEEE) koskeva direktiivi 2012/19/EU (sellaisena kuin se on muutettuna direktiivillä 2002/96/EY), pienjännitedirektiivi 2014/35/EU (sellaisena kuin se on muutettuna direktiivillä 2006/95/EY), SFS-EN ISO 12100-1:2003 Koneturvallisuus ja tarvittaessa asiaankuuluvat yhdenmukaistetut standardit. Melupäästöt täyttävät direktiivin 2000/14/EY liitteen VI ja direktiivin 2005/88/EY vaatimukset. Koneiden 12 artiklan mukaisesti ilmoitettu laitos on AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Melua koskevat tekniset tiedostot ovat Ray Neilsonin hallussa Belle Groupin pääkonttorissa, jonka osoite on edellä mainittu.

Toimitusjohtaja - BELLE GROUP (SHEEN) UK:n puolesta.

Julistuksen päivämäärä - 2003

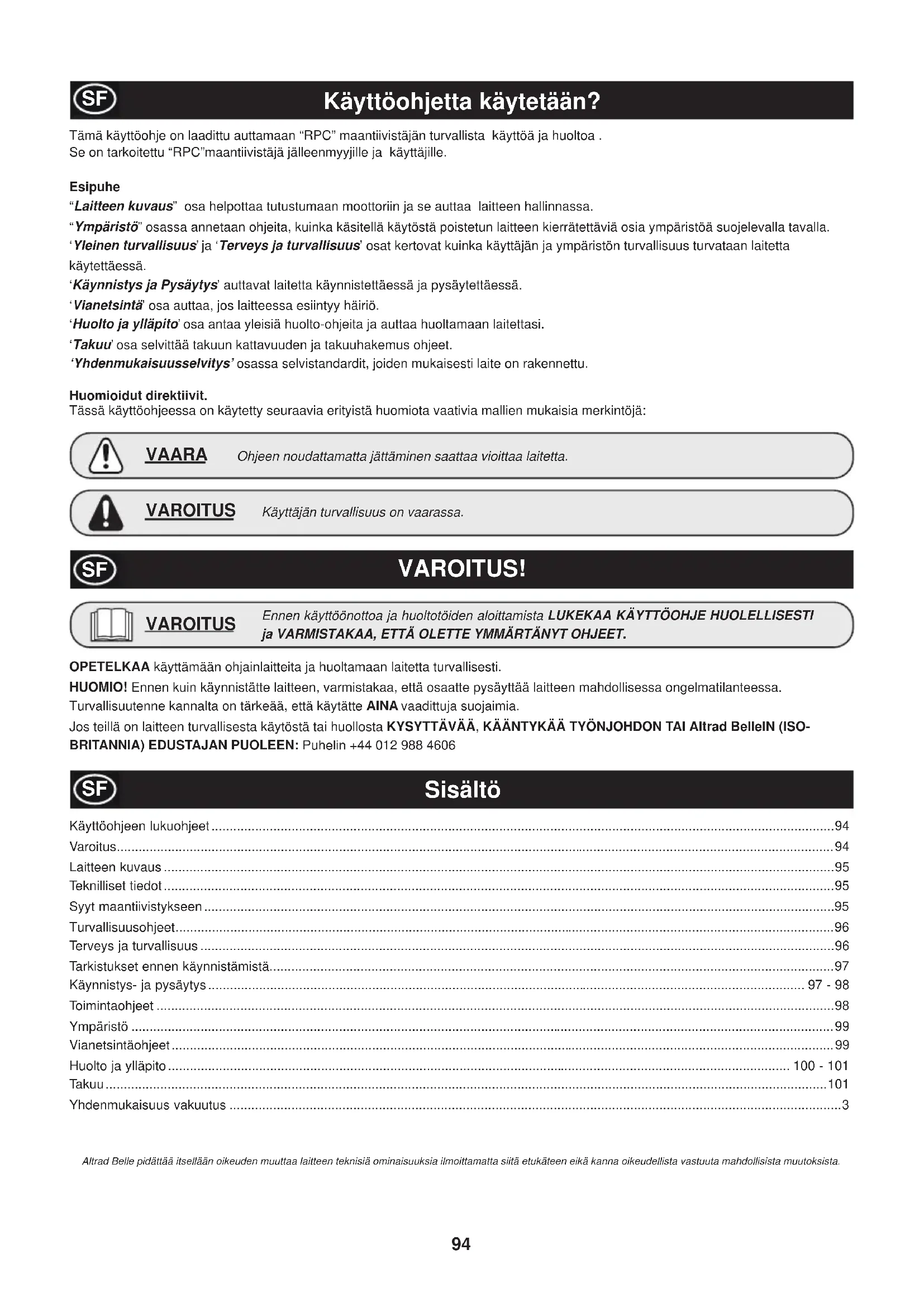

Tämä käyttöohje on laadittu auttamaan "RPC"-maantiivistäjän turvallista käyttöä ja huoltoa. Se on tarkoitettu "RPC"-maantiivistäjän jälleenmyyjille ja käyttäjille.

Esipuhe

"Laitteen kuvaus" -osa helpottaa tutustumista moottoriin ja auttaa laitteen hallinnassa.

"Ympäristö"-osassa annetaan ohjeita, kuinka käsitellä käytöstä poistetun laitteen kierrätettäviä osia ympäristöä suojelevalla tavalla.

'Yleinen turvallisuus' ja 'Terveys ja turvallisuus' -osat kertovat, kuinka käyttäjän ja ympäristön turvallisuus turvataan laitetta käytettäessä.

'Käynnistys ja pysäytys' -osat auttavat laitetta käynnistettäessä ja pysäytettäessä.

'Vianetsintä' -osa auttaa, jos laitteessa esiintyy häiriö.

'Huolto ja ylläpito' -osa antaa yleisiä huolto-ohjeita ja auttaa huoltamaan laitettasi.

'Takuu' -osa selvittää takuun kattavuuden ja takuuhakemusohjeet.

'Yhdenmukaisuusselvitys' -osassa selvitetään standardit, joiden mukaisesti laite on rakennettu.

Huomioidut direktiivit.

Tässä käyttöohjeessa on käytetty seuraavia erityistä huomiota vaativia mallien mukaisia merkintöjä:

VAARA

Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta.

VAROITUS

Käyttäjän turvallisuus on vaarassa.

VAROITUS!

VAROITUS

Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET.

OPETELKAA käyttämään ohjainlaitteita ja huoltamaan laitetta turvallisesti.

HUOMIO! Ennen kuin käynnistätte laitteen, varmistakaa, että osaatte pysäyttää laitteen mahdollisessa ongelmatilanteessa. Turvallisuutenne kannalta on tärkeää, että käytätte AINA vaadittuja suojaimia.

Jos teillä on laitteen turvallisesta käytöstä tai huollosta KYSYTTÄVÄÄ, KÄÄNTYKÄÄ TYÖNJOHDON TAI Altrad BelleIN (ISO-BRITANNIA) EDUSTAJAN PUOLEEN: Puhelin [phone]

Sisältö

Käyttöohjeen lukuohjeet....94

Varoitus....94

Laitteen kuvaus....95

Teknilliset tiedot....95

Syyt maantiivistykseen....95

Turvallisuusohjeet....96

Terveys ja turvallisuus 96

Tarkistukset ennen käynnistämistä....97

Käynnistys- ja pysäytys 97 - 98

Toimintaohjeet 98

Ympäristö 99

Vianetsintäohjeet....99

Huolto ja ylläpito 100 - 101

Takuu 101

Yhdenmukaisuus vakuutus ....3

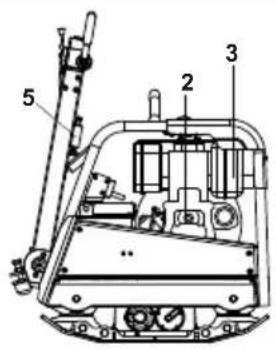

Laitteen kuvaus

1. Kaasuvipu.
2. Käynnistinkahva.
3. Polttoainesäiliö.
4. Nostokohta.
5. Ohjaustangon vapautin vipu.
6. Eteenpäin/Taaksepäin ohjaintanko.
7. Käsikahva.
8. Hihnasuoja.
9. Syttyminen avain alku

Tekniset tiedot

Malli RPC 60/80 RPC 60/80D RPC 60/80DE
Moottori Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Moottorin Teho (Hp / kW) 9.4 / 7.0 15.0 / 11.0 15.0 / 11.0
Moottorin RPM	3000	3000	3000
Paino (Kg)	380	475	502
Tiivistysvoima (kg/m2)	1220	1773	1919
Keskipakovoima (kN)	60	60	60
Taajuus (Hz)	70	70	70
Maksimi Kaltevuus (°)	20	20	20
Suurin kulkunopeus (m/min)	26	25.5	25.5
*3 Suunnan Tärinä (m/sec 2 )	7.28	6.48	6.48
Äänen voimakkuus (dB(A))	109	109	109

* Vähimmäisvaatimus En500 Osa 4 mukaan

Syitä maantiivistykseen

Maaperä, jota on muokattu tai jossa on uusi täyte, pohja tai asfaltti sisältävät huokosia tai onteloita. Jos niitä ei tiivistetä, niin seurauksena on yksi tai useampia ongelmia.

1. Kun liikenne ylittää tiivistämättömän pinnan, materiaali tiivistyy. Se johtaa pinnan vajoamiseen, koska massa täyttää huokoset.
2. Samanlainen tilanne syntyy, kun tiivistämättömällä pinnalla on paikallaanpysyvä kuorma. Kuorma vajoaa (esimerkiksi rakennus).
3. Huokoinen materiaali on herkkää veden suotautumiselle, joka johtaa eroosioon. Kosteus saattaa aiheuttaa maaperän laajenemisen jäätyessä tai kutistumisen sen kuivuessa. Laajeneminen ja kutistuminen ovat suurimpia syitä rakennusten perustusten vaurioitumiseen ja se vaatii yleensä perustusten tukemista.

Tiivistäminen lisää materiaalin tiiveyttä ja kasvattaa sen kuormankantokykyä. Se vähentää kosteuden aiheuttamaa huokoisuutta ja siten pienentää vajoamisriskiä, laajenemista ja kutistumista.

Oman ja lähellä oleskelevien turvallisuuden takia lue nämä ohjeet ja varmista, että ymmärrät oheiset turvallisuusohjeet. Käyttäjän velvollisuus on varmistaa, että hän ymmärtää kuinka tätä laitetta käytetään turvallisesti. Jos olet epävarma "RPC" maantiivistäjän turvallisesta ja oikeasta käyttötavasta, niin kysy esimieheltäsi, Several Oy:stä tai Altrad Belleista lisätietoja.

VAARA

Asiaankuulumaton huolto tai käyttö saattavat aiheuttaa vaaran. Lue ja varmista, että ymmärrät ennen kuin suoritat mitään huolto- tai korjaustoimenpidettä.

• Tämä laite on raskas, sitä ei saa nostaa yksin. HANKI APUA tai käytä sopivaa nostolaitetta.
• Merkitse työskentelyalue ja huolehdi, että yleisö ja asiaankuulumattomat henkilöt ovat turvallisen matkan päässä.
• Laitteen käyttäjän on pukeuduttava henkilökohtaisiin turvavarusteisiin aina, kun laitetta käytetään (ks. Terveys ja Turvallisuus).
• Varmistu ennen laitteen KÄYNNISTÄMISTÄ, että hätätilanteessa tiedät kuinka laite SAMMUTETAAN.
• SAMMUTA laite aina ennen kuljetusta, ennen liikuttelua työmaalla tai ennen sen huoltamista.
• Käytön aikana laite kuumenee, anna moottorin jäähtyä ennen kuin kosket siihen. Älä milloinkaan jätä moottoria käyntiin ja ilman huomiota.
• Älä poista suojalaitetta tai käytä maantiivistäjää ilman suojalaitetta, ne ovat käyttäjän suojana. Tarkista jatkuvasti suojalaitteet ja niiden kunto. Jos havaitset niiden vaurioituneen tai puuttuvan, niin ÄLÄ KÄYTÄ MAANTIIVISTÄJÄÄ ennen kuin suoja on korjattu tai asetettu paikoilleen.
• Älä käytä maantiivistäjää, jos olet sairas, tunnet väsymystä tai jos olet alkoholin tai huumeiden vaikutuksen alainen.

VAARA

Polttoaine on herkästi syttyvää. Se saattaa aiheuttaa vammoja tai esinevahinkoja. Sammuta moottori, poista avotuli, älä tupakoi täyttäessäsi polttoainesäiliötä. Kuivaa välittömästi polttoaineroiskeet.

Polttoaineturvallisuus.

• Ennen kuin lisäät polttoainetta, sammuta moottori ja anna sen jäähtyä.
• Ennen polttoaineen täyttöä: ÄLÄ TUPAKOI tai salli avotulta lähistöllä. • Roiskunut polttoaine täytyy poistaa turvallisesti, välittömästi hiekan avulla. Jos polttoainetta on roiskunut vaatteillesi, niin vaihda ne.
• Säilytä polttoaine hyväksytyssä sitä varten tehdyssä astiassa, poissa kuumuudesta ja kipinälähteistä.

Terveys ja turvallisuus

Tärinä

Osa maantiivistäjän tärinästä välittyy kädensijan kautta käyttäjän käsiin. Värinätason vähentämiseksi Altrad Belle on kiinnittänyt erityistä huomiota "RPC"-maantiivistäjien kädensijojen muotoiluun. Tarkista suositusarvoista ja teknisistä tiedoista tärinäarvot ja laitteen käyttöajat (suositellut enimmäiskäyttöajat). ÄLÄ YLITÄ suositeltuja käyttöaikoja.

Henkilökohtaiset suojavarusteet

Laitetta käytettäessä on käytettävä asianmukaisia henkilökohtaisia suojavälineitä, esim. suojalaseja, käsineitä, kuulosuojaimia, pölysuojaa, teräskärjellä varustettuja turvajalkineita. Pukeudu työhön soveltuvaan vaatetukseen. Sido pitkät hiukset ja poista korut, jotka saattavat tarttua laitteen liikkuviin osiin. Suojaa aina iho betonin kosketukselta.

Pöly

Tiivistystyö aiheuttaa usein pölyä, joka saattaa olla vahingollista terveydellesi. Käytä syntyvälle pölylle soveltuvaa suojaa.

Polttoaine

Älä hengitä polttoainehöyryjä ja vältä polttoaineen joutumista iholle. Pese polttoaineroiskeet välittömästi. Jos polttoainetta joutuu silmiisi, huuhtele runsaalla vesimäärällä ja hakeudu lääkärihoitoon välittömästi.

Pakokaasut

Älä käytä tätä maantiivistäjää sisätiloissa tai suljetussa tilassa. Varmista, että työtilassa on riittävä tuuletus.

VAROITUS

Tämän laitteen tuottamat pakokaasut ovat erittäin myrkyllisiä ja ne voivat johtaa kuolemaan!

Tarkistukset ennen käynnistystä

Tarkistustoimenpiteet ennen käynnistämistä

Oheiset tarkistukset tulee tehdä aina ennen työjakson aloittamista tai joka neljän tunnin työjakson jälkeen, sen mukaan kumpi ajankohta on aikaisemmin. Tarkista yksityiskohtaiset ohjeet huolto kohdasta. Jos tarkistuksessa löytyy vikaa, niin maantiivistäjää ei saa käyttää ennenkuin vika on korjattu.

1. Etsi merkkejä vioista tarkistamalla maantiivistäjä joka puolelta. Tarkista, että osat ovat paikoillaan ja kiinni. Kiinnitä erityistä huomiota moottorin ja värinälaitteen väliseen hihnasuojaan.
2. Tarkista moottoriöljyn taso ja täytä tarvittaessa.
3. Tarkista polttoainetaso ja täytä tarvittaessa.
4. Tarkista polttoaine-, öljy- ja hydrauliikkavuodot.

Käynnistys ja Pysäytys

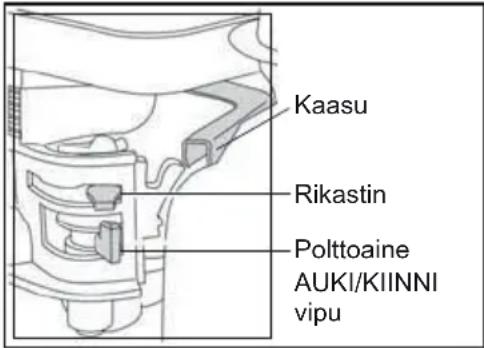

Honda GX390 bensiini moottori

1. Avaa polttoainehana kääntämällä AUKI/KIINNI (ON/OFF) vipu loppuun asti oikealle.
2. Jos käynnistät kylmää moottoria, aseta rikastinvipu ON asentoon kääntämällä sitä loppuun asti vasemmalle. Jos uudelleenkäynnistät lämmintä moottoria, niin yleensärikastinta ei tarvita. Kuitenkin, jos moottori on hiukan jäähtynyt, niin rikastimen osittainen käyttö saattaa olla tarpeellista.
3. Käännä moottorin AÜKI/KIINNI (ON/OFF) kytkintä myötäpäivään "I" asentoon.
4. Aseta kaasuvipu joutokäyntiasentoo kääntämällää kaasuvipua loppuun asti oikea le. Älä käynnistä moottoria täydellä kaasulla, koska maantiivistäjä alkaa väristä välittömästi moottorin käynnistytyä.
5. Ota kiinni ohjaustangosta voimakkaasti toisella kädellä. Ota toisella kädellä luja ote käynnistyskahvasta. Vedä, kunnes tunnet moottorin vastuksen, vapauta käynnistys kahva saattaen paikoilleen.
6. Varo, ettet vedä käynnistysnarua liian paljon ulos, nykäise käynnistyskahvasta.
7. Toista, kunnes moottori käynnistyy.
8. Kun moottori käynnistyy, säädä rikastinvipua vähitellen POIS PÄÄLTÄ (OFF) -asentoon kääntämällä sitä oikealle.
9. Jos moottori ei käynnisty usean käynnistysyrityksen jälkeen, noudata vianetsintäohjetta.
10. Jos haluat pysäyttää moottorin, käännä kaasuvipu joutokäyntiasentoon ja käännä moottorin ON/OFF-kytkintä vastapäivään "0"-asentoon.
11. Sulje polttoainehana kääntämällä hana OFF-asentoon.

Käynnistinkammella käynnistäminen

1. Irrota moottoriin kytketty laite, jos mahdollista. Moottorin apulaitteet tulee asettaa 'vapaa'-asentoon.
2. Aseta kierrosluvun säätövipu „1“ joko 1/2 „START“ tai max. „START“ -asentoon tarpeen mukaan. Käynnistäminen alhaisella kierrosluvulla vähentää pakokaasun määrää.
3. Varmista, että pysäytysvipu „2" (lisälaite) on „Run"-asennossa.
4. Käännä puristuksenpoistovipua, kunnes STOP „1“ on paikoillaan. Tässä kohdassa kuuluu automaattisen puristuksenpoistojärjestelmän kytkeytyminen, ja näin ollen moottori voidaan käynnistää.
5. Kun automaattinen puristuksenpoistojärjestelmä on saavuttanut rajapisteen, moottori täytyy käynnistää uudelleen kääntämällä käynnistinkampea viisi kierrosta. Samalla moottori alkaa luoda puristusta.
6. Ota tukeva kahden käden ote käynnistinkammesta ja pyöritä sitä kiihtyvällä vauhdilla. Suurin pyörimisnopeus tulee saavuttaa viimeistään silloin, kun puristuksenpoistovipu on palautunut takaisin 0-asentoon. Irrota käynnistinkampi ohjausholkista sen jälkeen, kun moottori on käynnistynyt.
7. Jos moottori jälkisytyttää, koska käynnistinkampea ei pyöritetty riittävän nopeasti (moottori saattaa jopa pyöriä vastasuuntaan), irrota kampi välittömästi ja sammuta moottori.
8. Odota, että moottori on täysin pysähtynyt, ennen kuin käynnistät moottorin uudelleen.

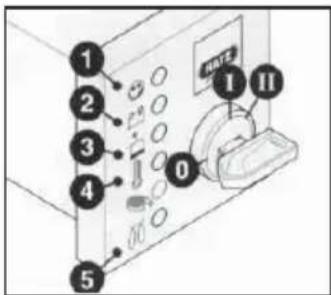

Hatz Diesel -moottori (sähkökäynnistys)

1. Varmista, että painevipu on asennossa "0", laita virta-avain paikoilleen ja käännä se asentoon "I" (Akun latauksen ja öljynpaineen varoitusvalot syttyvät).
2. Käännä käynnistysavain asentoon "II".
3. Vapauta ote virta-avaimesta heti, kun moottori käynnistyy. Avaimen täytyy palautua "I"-asentoon itsestään ja sen tulee pysyä siinä käynnin aikana. Akun latauksen ja öljynpaineen merkkivalojen täytyy sammua välittömästi heti käynnistymisen jälkeen. Merkkivalo "1" palaa, kun moottori käy.
4. Jos jotain vikaa ilmenee, niin sammuta moottori välittömästi ja selvitä vian syy. (Katso Vianetsintä-ohjetta.)
5. Moottorin lämpötilan varoitusvalo "4" (lisävaruste) syttyy, jos sylinterin kansi ylikuumenee. Sammuta moottori ja selvitä vian aiheuttaja.

Älä käytä milloinkaan sähkökäynnistintä, jos moottori on käynnissä tai kun moottori on pysähtymässä. Käynnistinmoottorin hammaspyörä tai käynnistyskehä saattavat vaurioitua. Älä milloinkaan sammuta moottoria liikuttamalla painevipua. Pidä työtaukojen aikana tai työn päätyttyä käynnistyskahva ja virta-avain turvallisessa paikassa asiattomien henkilöiden ulottumattomissa.

1. Käännä virta-avain aina ennen uudelleen käynnistämistä takaisin "0"-asentoon. Lukitusasento estää käynnistinmoottorin kytkeytymisen ja mahdollisen vaurioitumisen moottorin yhä käydessä.
2. Käännä moottorin käyntinopeusvipu "1" Stop-asentoon.
3. Moottoreissa, joissa moottorin käyntinopeuden alentaminen ei ole mahdollista, käännä käyntinopeusvipu "1" takaisin, siirrä sitten stop-vipu "2" STOP-asentoon. Pidä sitä siinä asennossa, kunnes moottori pysähtyy.
4. Palauta stop-vipu "2" takaisin alkuperäiseen asentoon moottorin sammuttua ja varmista, että vipu palautuu normaaliin asentoon. (Latauksen ja öljynpaineen merkkivalot syttyvät.)
5. Käännä virta-avain 0-asentoon ja vedä se pois. Merkkivalojen pitää sammua.

Toimintaohjeet

• Kuljeta maantiivistäjä haluttuun paikkaan. Kun maantiivistäjän siirtämiseen tarvitaan nostolaite, varmista, että nostolaitteen nostokyky riittää nostamaan sen (tarkista paino tekniset tiedot -taulukosta tai laitteen tyyppikilvestä). Kiinnitä nostoon soveltuva ketju tai nostoliina ainoastaan maantiivistäjän nostokohtaan, joka on maantiivistäjän yläosassa.
• Jos olet käynyt läpi "Tarkistukset ennen käynnistämistä" -listan kaikki osat, voit käynnistää moottorin.

Altrad Belle "RPC" -sarjan maantiivistäjät on varustettu keskipakokytkimellä, joka sallii moottorin joutokäynnin siten, että voima ei ole kytketty vaihdelaatikkoon. Kun pyörintänopeutta lisätään, voima kytkeytyy vaihdelaatikkoon ja laite alkaa liikkua. Oikea toiminta vaatii moottorin pyörintänopeuden asettamisen suurimmilleen. Aseta kaasu suurimmilleen ja käytä ohjauskahvaa maantiivistäjän ohjaamiseen ja kääntämiseen.

Ohjauskahva on suunniteltu siten, että jos laite kulkee taaksepäin ja käyttäjä irrottaa otteensa jostain syystä, kahva kääntyy automaattisesti eteenpäin asentoon. Tämä on laitteen merkittävä turvallisuustekijä. Normaalitoiminnassa sinun ei tarvitse työntää maantiivistäjää, vaan voit antaa sen kulkea itsekseen.

Kulkunopeus määräytyy tiivistettävän pinnan ominaisuuksien mukaan.

Maantiivistäjän käyttö taaksepäin vaatii erityistä huomiota. Varmista, ettei synny vaaraa ja ettei esteitä ole, kun ajat taaksepäin. Jos tiivistettävä pinta on kalteva, maantiivistäjän ohjaaminen vaatii erityistä huomiota. Tarvittaessa voit kiinnittää köyden maantiivistäjän alaosaan jakamaan tiivistäjän painoa. Kaltevalla pinnalla työskennellessäsi toimi vain ylös-alas-suunnassa, ei ristisuuntaan.

• Työskentele maantiivistäjällä järjestelmällisesti, kunnes haluttu tiiveys on saavutettu. Jos tiivistettäviä erilaisia kerroksia on useita, tiivistä kukin kerros erikseen.
• Jos haluat lopettaa maantiivistäjän värinän, säädä kaasuvipu joutokäynnille. Jos haluat sammuttaa moottorin, toimi käynnistä/pysäytä -ohjeiden mukaan.

Ympäristö

Turvallinen käytöstäpoisto.

Ympäristönsuojeluohjeet. Laite sisältää arvokasta materiaalia. Vie käytöstä poistettu laite ja tarvikkeet asianmukaiseen kierrätyslaitokseen.

Osa	Materiaali
Ohjauskahva	Teräs
Suojakuori Edessä	HDPE
Laitteen Runko	Teräs
Pohjalevy	Teräs
Kädensijat	PU muovi
Moottori	Alumiini
Joustokiinnikkeet	Teräs ja kumi
Muut Osat	Teräs ja alumiini

Vianetsintäohje

Ongelma Syy Korjaus
Moottori ei käynnisty.	Polttoaine loppu.	Avaa polttoainehana.
		Täytä polttoainetankki.
	Virtakatkaisin pois päältä. Käännä virta päälle.
	Sytytystulppa on karstainen. Puhdista ja säädä kärkiväli.
	Moottori on kylmä. Sulje rikastin.
	Moottori tulvii.	Honda, avaa rikastin, käännä kaasuvipu täysille, vedä käynnistintä, kuune moottori käynnistyy.
		Hatz, käännä kaasuvipu pysäytysasentoon, vedä käynnistimestä 5 kertaa ja toista käynnistystoimenpide.
Moottori ei käynnisty Vika	vaatii selvitystä. Ota aine tai Altrad Belle.
Laite ei liiku.	Moottorin nopeus alhainen. Lisää moottorin pyörintänopeutta.
	Vetohihna löysällä. Säädä hihnan kireyttä.
	Ilmasuodatin tukkeutunut. Puhdista tai uusi suodatin.
	Kulunut tai vaurioitunut kytkin. Korjaa tai uusi tarvittaessa.
	Kulkuvika. Ota yhteyttä Several Oy .
	Vaihdelaatikkovika. Ota aine tai Altrad Belle.
Kulkunopeus eteen liian alhainen.	Liian paljon hydrauliikkaöljyä. Vähennä öljynmäärää.
	Hallintalaitteen väärä säätö. Ota aine tai Altrad Belle.
Peruutusnopeus alhainen.	Liian vähän hydrauliikkaöljyä. Täytä ja ilmaa järjestelmä.
	Ilmaa valvontalaitteessa.	Ilmaa valvontalaitteisto.
	Hallintalaitteen väärä säätö. Ota aine tai Altrad Belle.
Hydrauliikka öljyvuoto	Liittimet vuotavat.	Tiivistä liitokset.
	Viallinen hydrauliikkaletku.	Vaihda letku.
	Viallinen männän tiiviste vaihdelaa-tikossa.	Ota aine tai Altrad Belle.
Laite toimii virheelllisesti.	Iskujalka vaurioitunut	Uusi kaikki jalat.

Altrad Belle -merkkiset ‘RPC’-sarjan peruuttavalla levyllä varustetut 2-ajosuuntaiset maantiivistäjät on suunniteltu toimimaan virheettömästi useita vuosia. On kuitenkin tärkeää, että säännölliset tässä kappaleessa mainitut ylläpitohuollot suoritetaan. Suosittelemme, että valtuutettu Altrad Belle -jälleenmyyjä suorittaa kaikki tärkeimmät ylläpitohuollot ja korjaukset. Käytä aina alkuperäisiä Altrad Belle -varaosia, muiden osien käyttö saattaa päättää laitteen takuun.

Sammuta moottori ennen mihinkään ylläpitohuoltoon ryhtymistä. Varmista, että työsytytyskytkin on sammutusasennossa.

Aseta maantiivistäjä aina tasaiselle maalle, jotta nestepintatason tarkistus tapahtuu oikein. Käytä vain suositeltuja öljyjä (katso taulukkoa seuraavalla sivulla).

Säännölliset tarkistukset

Kun maantiivistäjä on uusi, moottoriöljy tulee vaihtaa sisäänajon jälkeen.

(Katso tarkemmat ohjeet moottorin valmistajan ohjekirjasta). Hihnan kireys tulee tarkistaa 4 tunnin käytön jälkeen.

Vetohihna

Irrota hihnasuoja ja tarkista hihnan kireys painamalla yläpuolelta sormella hihnaa moottorin vetopyörän ja vaihdelaatikon hihnapyörän puolivälistä. Hihnan tulisi joustaa noin 10–15 mm. Jos hihna vaatii säätöä, löysää hihnankiristimen säätöruuvia ja liu'uta sitä oikealle. Kun kiristys on tehty, tarkista hihnan kireys uudelleen. Kun säätö on suoritettu, kiristä säätöruuvi ja aseta hihnasuoja paikoilleen samalla varmistaen, että se on kunnolla paikoillaan ja varmasti kiristetty.

Ylläpitohuolto		Joka 8. tunti	1. kuukausi / 50 Tuntia	150 Tuntia	250 Tuntia	500 Tuntia
Moottorin öljy	Tarkista Taso	√
	Vaihda		√		√
Ilmasuodatin	Tarkista kunto / Puhdista		√
	Uusi Tarvittaessa / 12 kk Välein
Vetohihna Kiristys			√		√

Öljy/Polttoainetyyppi ja -määrä - sytytystulppatyyppi

	Öljy tyyppi	Määrä (Litraa)	Polittoaine tyyppi	Määrä (Litraa)	Sytytystulppa tyyppi	Kärkiväli (mm)
Bensiini Moottori Honda GX390	S.A.E. 10W 30 1.1 Lyijytön 6.4				BM6ES or BPR6ES	0.6 - 0.7
Diesel Moottori Hatz 1D81Z	S.A.E. 10W 30 1.8	Diesel (BS2869)		10 N/A N/A

Öljytyyppi ja -määrä

Laite Öljytyyppi		Honda GX390 (Litraa)	Hatz 1D81Z (Litraa)
Vaihdelaatikko S.A.E. 75W 90	1.2 1.2
Hydraulijärjestelmä	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

VAARA

TÄMÄN TOIMENPITEEN AIKANA ON SUOTAVAA KÄYTTÄÄ LAITETTA KUMIMATON TAI VASTAAVAN VÄRINÄÄ VAIMENTAVAN MATERIAALIN PÄÄLLÄ.

Hydraulikkajärjestelmän ilmaus

1. Varmista, että laite on seisonta-asennossa ja tasaisella alustalla.
2. Poista täyttötulppa ja täytä ohjauspumppu öljyllä, kunnes öljyn pinta on noussut ylärajan merkkiin asti.
3. Liikuta ohjaustankoa hitaasti etuasentoon ja taka-asentoon, kunnes öljyn pinta laskee.
4. Lisää öljyä ylärajaan asti. Jatka pumppausliikettä ohjaustangolla, kunnes alkaa tuntua vastusta ja ohjaustanko lukittuu peruutusasentoon.
5. Täytä uudestaan ohjauspumppu öljyllä ylärajan merkkiin asti.
6. Kiinnitä täyttötulppa ja kokeile laitetta.

Ohjauspumpun asennus

1. Puhdista runko sisäpuolelta paineilmalla huolellisesti. Tarkista o-renkaiden liukupintojen naarmut ja esiintyykö teräviä reunoja.
2. Paina hela runko-osaan.
3. Voitele huulitiiviste hydrauliikkaöljyllä ja aseta se akseliin (avoin puoli poispäin telineestä).
4. Voitele akseli hydrauliöljyllä ja liu'uta se runkoon, kunnes huulitiiviste on urassa. Varmista, että hampaat ovat oikeassa asennossa. Kun huulitiiviste on urassa, se saa aikaan eteenpäin liikkeen.

VAARA

Peruutusliikkeen aikana ohjaustangot ovat samansuuntaisia rungon kanssa.

1. Voitele hammaspyörä (ilman O-rengasta), aseta se runko-osaan. Tarkista akselin eteen-taakse liike. (Katso HUOMIO). 6 Ota hammaspyörä ulos ja asenna kaksi O-rengasta, varmista, että ne eivät ole vahingoittuneet.
2. Voitele hammaspyörä ja O-rengas hydrauliöljyllä ja aseta se runko-osaan. Varmistu, että tanko on oikeassa asennossa; se on helpointa todeta, kun kahva on peruutusasennossa.
3. Asenna kiila ja säätörengas. Asentamisen helpottamiseksi voit työntää hammaspyörää toiselta puolelta.
4. Aseta täyttöpuolen kotelo ja aseta O-renkaat pohjapintaa vasten. Käytä LOCTITE-tiivistainetta 518.
5. Kiinnitä hydraulikkaliitin ja aluslevy käyttäen LOCTITE 243 -ainetta.
6. Asenna kotelo ja 4 ruuvia aluslevyineen käyttäen LOCTITE 243 -ainetta.
7. Laita tulpparuuvi tiivisteineen paikoilleen. ÄLÄ KIRISTÄ.

Takuu

Uudella Altrad Belle "RPC" -maantiivistäjällä on alkuperäiselle ostajalle vuoden takuu (12 kk) ostopäivästä lukien. Altrad Belle -takuu kattaa suunnittelu-, valmistus- ja raaka-aineviat.

Altrad Belle -takuu ei kata seuraavaa:

1. Vaurioita, jotka ovat aiheutuneet väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan taikka asennus-, käyttö- tai huolto-ohjeiden virheellisen tulkinnan seurauksena.
2. Muun henkilön kuin Altrad Belle -yhtiön tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.
3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Altrad Bellelle tai Belle Groupille taikka sen valtuutetulle maahantuojalle tai maahantuojalta.
4. Normaalin kulumisen aiheuttamista uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali- ja/tai työkuluja.

Takuu ei kata seuraavia osia:

• Vetohihna/-t • Moottorin ilmansuodatin • Moottorin sytytystulppa

Altrad Belle ja/tai valtuutettu myyntiedustaja, johtajat, työntekijät ja vakuutusyhtiöt eivät vastaa seurauksista eivätkä muista vahingoista, vaurioista tai kustannuksista, jotka aiheutuvat siitä, että laitetta ei voida käyttää.

Takuuvaateet

Kaikki takuuvaateet tulee lähettää Altrad Belle -edustajalle puhelimitse, faksilla, sähköpostitse tai kirjeitse.

Puhelin: [phone],

Takuuvaateet tulee esittää seuraavaan osoitteeseen:

Tuotteen takuurekisteröinti:

Altrad Belle haluaa kaikessa toiminnassaan tukea luonnonmukaisia, vihreitä arvoja. Tästä syystä olemme ottaneet käyttöön paperittoman, verkossa tehtävän takuurekisteröinnin. Rekisteröinti tapahtuu osoitteessa

http://www.bellegroup.com/index.php?p=warranty_registration

Vaihtoehtoisesti voit lukea oheisen QR-koodin älypuhelimellasi ja mennä rekisteröintisivulle sen kautta.

Käyttö- ja seisokkitoiminnot....121 - 122

Työskentelyohjeet 122

Ympäristönsuojelu 123

Vianetsintä....123

Huolto ja kunnossapito....124 - 125

Takuu 125

Tämä on tärkeä koneen turvatoiminto.
