BELLE RPC 6080 - Plato vibratorio Lescha - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa vibratoria reversible
Marca	Lescha (Altrad Belle)
Modelo	BELLE RPC 6080 (RPC 60/80)
Motor	Honda GX390 (gasolina) o Hatz 1D81Z (diésel) según variante
Potencia del motor	9.4 CV / 7.0 kW (versión gasolina)
Peso	380 kg (versión gasolina)
Fuerza de compactación	1220 kg/m²
Fuerza centrífuga	60 kN
Frecuencia de vibración	70 Hz
Pendiente máxima	20°
Velocidad máxima de desplazamiento	26 m/min (marcha adelante)
Nivel sonoro	109 dB(A)
Nivel de vibración (3 ejes)	7.28 m/s²
Combustible	Gasolina sin plomo (motor gasolina) o Diésel BS2869 (motor diésel)
Capacidad del tanque de combustible	6.4 L (gasolina) / 10 L (diésel)
Aceite de motor	SAE 10W30
Capacidad de aceite de motor	1.1 L (gasolina) / 1.8 L (diésel)
Aceite de caja de cambios	SAE 75W90, 1.2 L
Aceite hidráulico	Shell Tellus 32 o Fuchs Renolin MR520, 0.2 L
Mantenimiento de la correa	Verificar tensión después de 4 h, luego cada 150 h
Garantía	1 año (12 meses) piezas y mano de obra
Funciones principales	Compactación de suelos, mezclas asfálticas, rellenos; marcha adelante/atrás; embrague centrífugo
Seguridad	Parada automática en marcha atrás si se suelta; protección de la correa; anillo de elevación
Piezas de repuesto	Disponibles en distribuidor Altrad Belle; usar piezas originales

Preguntas frecuentes - BELLE RPC 6080 Lescha

¿Cómo arrancar el motor a gasolina Honda GX390?

Abrir la llave de gasolina, poner el starter en ON si el motor está frío, girar la llave a 'I', colocar la palanca de mandos en posición de parada, tirar de la manija de arranque hasta sentir resistencia y luego firmemente. Una vez arrancado, volver a poner el starter en OFF.

¿Qué aceite de motor usar y con qué frecuencia cambiarlo?

Usar un aceite SAE 10W30. Verificar el nivel cada 8 horas, cambiar después del primer mes (50 h) y luego cada 150 h o 250 h según uso.

¿Cómo verificar y ajustar la tensión de la correa?

Retirar la cubierta, presionar en el centro de la correa entre las poleas: debe flexionarse de 10 a 15 mm. Para ajustar, aflojar los tornillos del dispositivo de tensión y deslizar el motor o la polea, luego apretar.

¿Qué hacer si el motor no arranca?

Verificar el nivel de gasolina y su llegada, limpiar la bujía, cerrar el starter si el motor está frío, o en caso de ahogamiento abrir el starter y tirar varias veces. Si persiste, contactar a un distribuidor.

¿Cómo transportar la placa vibratoria de forma segura?

Usar el anillo de elevación con un equipo adecuado para la carga (380 kg mínimo). Atar con cadenas o correas únicamente a este anillo. No levantar solo, pedir ayuda.

¿Qué equipos de protección individual (EPI) se recomiendan?

Gafas de protección, guantes, casco antirruido (109 dB), mascarilla antipolvo, zapatos con puntera de acero. Atar el cabello largo y quitarse las joyas.

¿Por qué la placa vibratoria avanza lentamente?

Verificar el régimen del motor (debe estar al máximo), la tensión de la correa, el estado del filtro de aire, el nivel de aceite hidráulico (demasiado o insuficiente). Si el problema persiste, contactar a un reparador.

¿Cómo purgar el sistema hidráulico?

Poner la máquina a nivel, quitar el tapón de llenado, bombear lentamente la manija en marcha atrás hasta que baje el nivel, volver a llenar, continuar hasta que ofrezca resistencia, luego llenar al máximo y tapar.

¿Cómo desechar la placa vibratoria al final de su vida útil?

No tirar junto con los residuos domésticos. Llevar el equipo y sus accesorios a un centro de reciclaje autorizado para valorizar los materiales (acero, aluminio, plásticos).

¿Qué cubre la garantía Altrad Belle?

La garantía de 12 meses cubre defectos de materiales y fabricación. Quedan excluidos: desgaste normal, daños por mal uso, modificaciones no autorizadas, transporte, y piezas de desgaste como correa, filtro de aire y bujía.

MANUAL DE USUARIO BELLE RPC 6080 Lescha

La Sociedad, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK 17 OEU, GB, por el presente documento certifica que si el producto descrito en este certificado es comprado a un distribuidor autorizado de Altrad Belle en la CEE, este es conforme a las siguientes directivas: 2006/42/CE de la CEE (Esta directiva sustituye a la Directiva 98/37/CE), Directiva 2014/30/UE sobre Compatibilidad Electromagnética (según enmiendas 89/336/EEC, 92/31/EEC, 93/68 EEC & 2004/108/CE). Los residuos eléctricos y electrónicos (RAEE) 2012/19/UE (según enmiendas 2002/96/CE), Directiva sobre Bajo Voltaje 2014/35/UE (según enmiendas 2006/95/CE), BS EN ISO 12100-1:2003 de Seguridad de Maquinaria y Niveles armonizados estándares asociados donde sean aplicables. Emisión de Ruídos conforme a la Directiva 2000/14/CE Anexo VI y 2005/88/EC para máquinas bajo artículo 12 la mencionada unidad está AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB.

Los archivos técnicos de ruido están en manos de Ray Neilson en la dirección de la sede del grupo Belle mencionada.

FECHA DE FABRICACIÓN:

NIVEL DE POTENCIA ACÚSTICA MEDIDO / GARANTIZADO:

PESO:

TIPO DE PRODUCTO:

MODELO:

N.º DE SERIE:

FECHA DE FABRICACIÓN:

NIVEL DE POTENCIA ACÚSTICA MEDIDO / GARANTIZADO:

PESO:

Director Gerente - En nombre de BELLE GROUP (SHEEN) UK.

Fecha de la declaración - 2007.

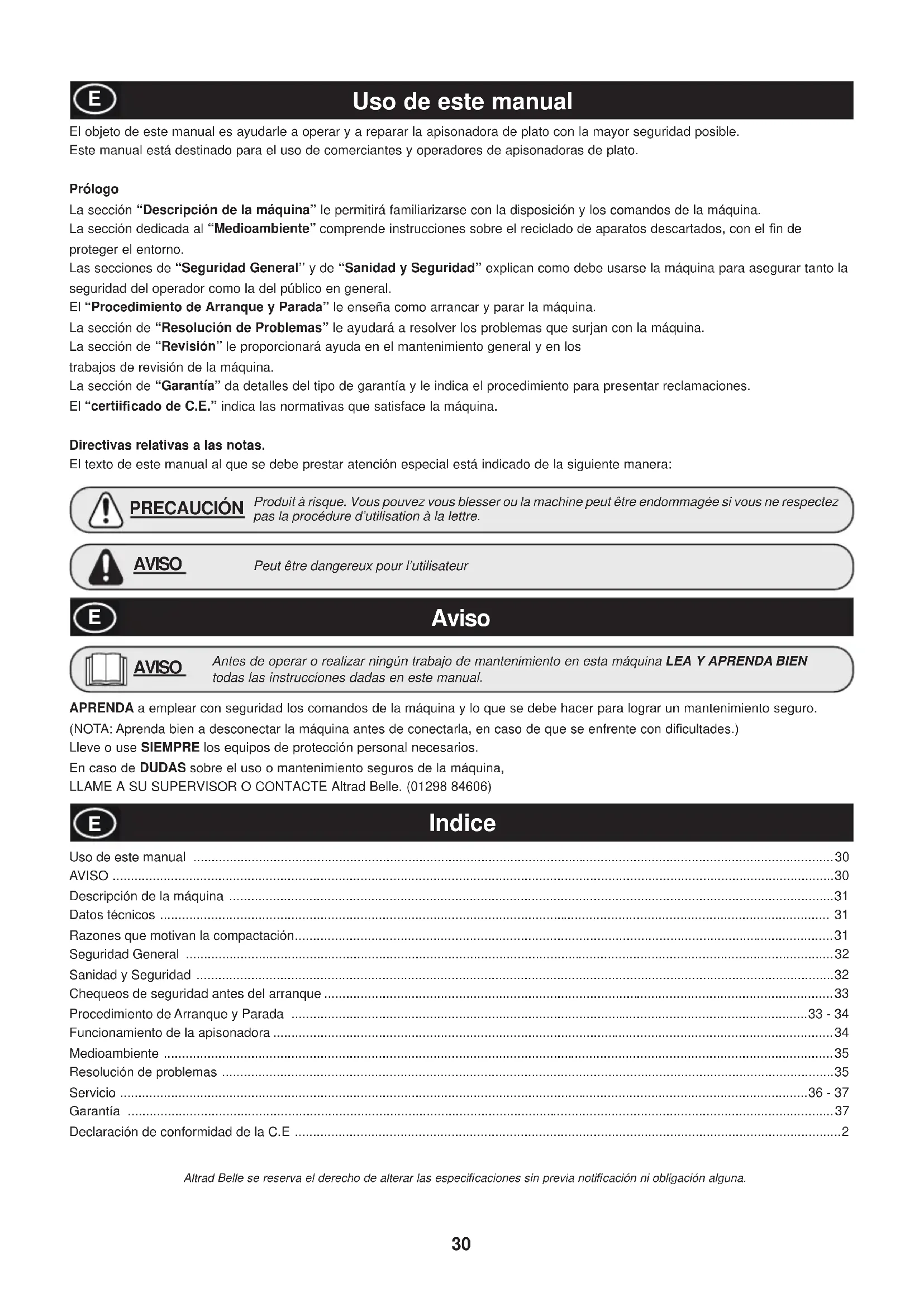

El objeto de este manual es ayudarle a operar y a reparar la apisonadora de plato con la mayor seguridad posible.

Este manual está destinado para el uso de comerciantes y operadores de apisonadoras de plato.

Prólogo

La sección “Descripción de la máquina” le permitirá familiarizarse con la disposición y los comandos de la máquina.

La sección dedicada al “Medioambiente” comprende instrucciones sobre el reciclado de aparatos descartados, con el fin de proteger el entorno.

Las secciones de “Seguridad General” y de “Sanidad y Seguridad” explican cómo debe usarse la máquina para asegurar tanto la seguridad del operador como la del público en general.

El “Procedimiento de Arranque y Parada” le enseña cómo arrancar y parar la máquina.

La sección de “Resolución de Problemas” le ayudará a resolver los problemas que surjan con la máquina.

La sección de “Revisión” le proporcionará ayuda en el mantenimiento general y en los

trabajos de revisión de la máquina.

La sección de “Garantía” da detalles del tipo de garantía y le indica el procedimiento para presentar reclamaciones.

El “certificado de C.E.” indica las normativas que satisface la máquina.

Directivas relativas a las notas.

El texto de este manual al que se debe prestar atención especial está indicado de la siguiente manera:

PRECAUCIÓN

Antes de operar o realizar ningún trabajo de mantenimiento en esta máquina LEA Y APRENDA BIEN todas las instrucciones dadas en este manual.

APRENDA a emplear con seguridad los comandos de la máquina y lo que se debe hacer para lograr un mantenimiento seguro.

(NOTA: Aprenda bien a desconectar la máquina antes de conectarla, en caso de que se enfrente con dificultades.)

Lleve o use SIEMPRE los equipos de protección personal necesarios.

En caso de DUDAS sobre el uso o mantenimiento seguros de la máquina,

LLAME A SU SUPERVISOR O CONTACTE Altrad Belle. (01298 84606)

Índice

Uso de este manual 30

AVISO 30

Descripción de la máquina ....31

Datos técnicos 31

Razones que motivan la compactación....31

Seguridad General 32

Sanidad y Seguridad 32

Chequeos de seguridad antes del arranque ....33

Procedimiento de Arranque y Parada 33 - 34

Funcionamiento de la apisonadora ....34

Medioambiente 35

Resolución de problemas ....35

Servicio 36 - 37

Garantía 37

Declaración de conformidad de la C.E 2

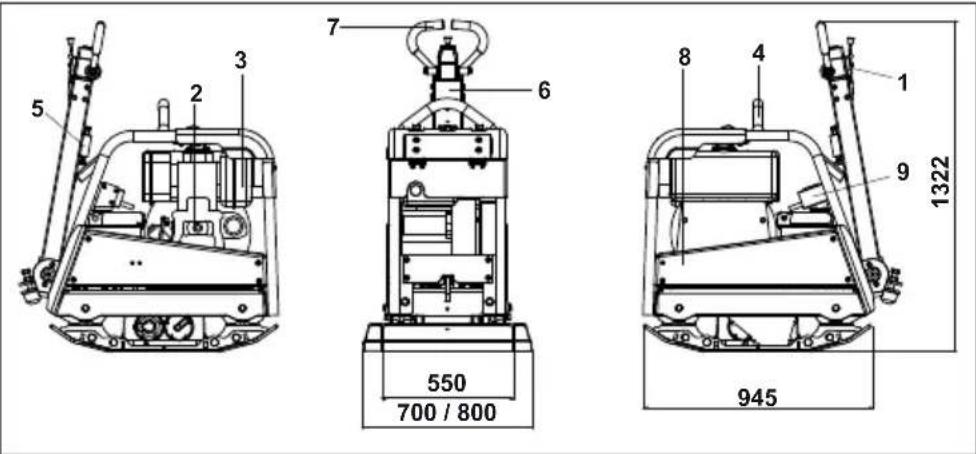

Descripción de la máquina

Razones que motivan la compactación

Los suelos que hayan sido perturbados o rellenados, las subbases y las superficies bituminosas contendrán pequeños vacíos o bolsas de aire que, si no se compactan, producirán ciertos problemas

1. El paso de tráfico sobre una superficie no compactada comprimirá el material. Esto produce el asentamiento de la superficie al llenar el material estos vacíos.
2. En el caso de cargas estáticas sobre terreno no compactado ocurre algo similar. La carga (por ej., un edificio) se hundirá.
3. Los materiales con vacíos son más susceptibles a la infiltración de agua, lo cual produce erosión. Además, la filtración de agua causa también la expansión del suelo durante temperaturas de helada y su contracción en épocas de sequedad. La expansión y la contracción son causas principales del daño sufrido por las fundaciones de edificios y normalmente resulta necesario apuntalar la estructura.

La compactación aumenta la densidad del material y, por lo tanto, incrementa su capacidad de carga. Reduce las bolsas de aire y, como resultado de ello, disminuye el riesgo de hundimiento, y la expansión y contracción producidas por la entrada de agua.

Para su propia protección y la de aquellos que le rodean, lea y aprenda bien la siguiente información relativa a los aspectos de seguridad. El operador es responsable de asegurar que sabe operar bien, y con toda seguridad, este equipo. Si tiene dudas respecto al uso seguro y correcto de esta apisonadora, hable con su supervisor o póngase en contacto con Altrad Belle.

PRECAUCIÓN

El mantenimiento o uso incorrectos pueden dar lugar a peligro. Lea y aprenda bien esta sección antes de realizar ningún trabajo de mantenimiento, revisión o reparación.

• Este equipo es pesado y no debe levantarse sin ayuda. BUSQUE AYUDA o utilice un aparato adecuado de izar. Se dispone de un conjunto especial de transporte para la apisonadora (véanse las opciones).
• Acordone el área de trabajo y mantenga a distancia apropiada tanto al público como al personal no autorizado.
• El operador debe llevar equipos de protección personal siempre que utilice la apisonadora. (Véase Sanidad y Seguridad).
• Aprenda bien a desconectar la máquina antes de conectarla, en caso de ocurrir algún problema.
• Siempre desconecte el motor antes de transportarlo, moverlo de lugar a lugar o revisarlo.
• Durante el uso, el motor se calienta mucho: déjese enfriar antes de tocarlo. No deje nunca que funcione el motor si se ausenta de su lado.
• No desmonte ni toque las defensas; su objetivo es proporcionar la debida protección. Compruebe siempre el estado y seguridad de las defensas; por si están averidas o por si faltan. NO USE LA APISONADORA en tanto no se haya repuesto o reparado la defensa.
• No opere la apisonadora si se siente enfermo, o mal o está borracho o drogado.

Seguridad del carburante.

PRECAUCIÓN

Los carburantes son inflamables. Pueden causar lesiones personales y daños materiales. Apague el motor, extinga todas las llamas desnudas y no fume mientras llena el tanque de carburante. Elimine siempre todo vestigio de carburante derramado.

• Antes de rellenar de carburante, desconecte el motor y déjelo enfriar.
• Mientras se rellena de carburante, NO fume ni permita que haya ninguna llama desnuda en el área.
• Protéjase inmediatamente el carburante derramado, con arena. Si se derrama el carburante sobre su ropa, cámbiesela.
• Almacene el carburante en recipiente apropiado y aprobado, apartado de cualquier fuente de calor e ignición.

Sanidad y Seguridad

Vibraciones

Parte de la vibración producida por la operación de compactación se transmitirá por el manillar a las manos del operador. La gama de apisonadoras de plato Altrad Belle está diseñada específicamente para reducir los niveles de vibración a las manos/brazos. Véanse las especificaciones y datos técnicos donde se indican los niveles de vibración y los tiempos de uso (tiempos máximos recomendados de exposición diaria). NO DEBEN EXCEDERSE los tiempos máximos de uso recomendados.

Equipos de protección personal (EPP)

Se deben llevar equipos adecuados de protección personal, por ejemplo, gafas de seguridad, guantes, protectores del oído, caretas antipolvo y calzado con punteras de acero.

Lleve ropa adecuada para el trabajo en curso. Sujete debidamente el cabello largo y quítese todo artículo de joyería que pudiera agarrarse con las partes móviles de la máquina.

Polvo

El proceso de compactación producirá a veces polvo que puede ser perjudicial para la salud. Lleve siempre una careta apropiada para el tipo de polvo producido.

Carburante

No ingiera carburante ni inhale los vahos del mismo, y evite que entre en contacto con la piel. Lave inmediatamente toda salpicadura de carburante. Si le entra carburante en los ojos, láveselos con abundante agua y consulte un médico lo antes posible.

Humos de escape

PRECAUCIÓN

Los humos de escape producidos por este equipo son muy tóxicos e incluso pueden matar.

No opere nunca la apisonadora en lugares cerrados o en espacios delimitados, asegúrese de que la zona donde trabaja esté bien ventilada.

Inspección previa al arranque

La siguiente inspección previa al arranque debe realizarse antes del comienzo de cada sesión de trabajo o después de cada cuatro horas de funcionamiento, lo que ocurra primero. Para más detalles, véase la sección de revisión.

Cuando se descubra alguna avería, no se debe utilizar la apisonadora antes de reparar la avería.

1. Inspeccione bien la apisonadora para detectar señales de avería. Compruebe que todos los componentes estén presentes y bien fijados. Preste especial atención a la defensa de seguridad de la transmisión de correa adaptada entre el motor y la unidad vibradora.
2. Verifique el nivel de aceite del motor y rellénelo si es necesario.
3. Verifique el nivel de carburante del motor y rellénelo si es necesario.
4. Compruebe que no haya escapes de carburante ni de aceite.

Procedimiento de arranque y parada

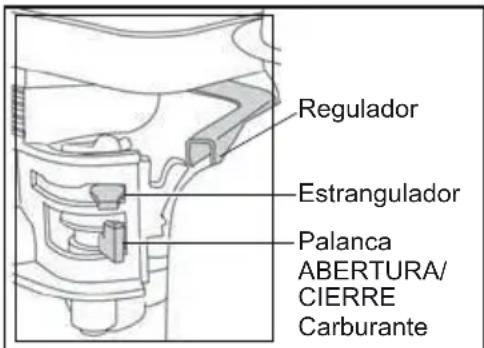

Motor Honda de Gasolina GX390

1. Abra el tapón del carburante poniendo totalmente a la derecha la palanca de ABERTURA/CIERRE de carburante.
2. Cuando se arranca el motor en frío, abra la regulación poniendo la palanca de regulación totalmente a la izquierda. Cuando se arranca de nuevo un motor ya caliente, por lo general, no se requiere la regulación, pero si el motor se ha enfriado hasta cierto punto, quizá sea necesaria un poco de regulación.
3. Gire el conmutador ENCENDIDO/APAGADO del motor hacia la derecha, hasta llegar a la posición '1'.
4. Ponga el acelerador en la posición de ralentí moviendo totalmente a la derecha la palanca de control del acelerador. No arranque el motor a plena aceleración, pues la apisonadora vibrará tan pronto como arranque el motor.
5. Agarre bien con una mano el manillar de control, y, con la otra, la palanca del arranque. Tire de la palanca de arranque hasta sentir la resistencia del motor, luego suéltela.
6. Tire de la palanca de arranque con fuerza pero sin que se salga completamente la correa de arranque.
7. Repítalo hasta que se encienda el motor.
8. Una vez encendido el motor, ponga gradualmente la palanca de regulación en la posición de CIERRE, moviéndola hacia la derecha.
9. Si el motor no arranca después de varios intentos, siga las instrucciones de resolución de problemas de la página 13.
10. Para parar el motor, ponga el acelerador en ralentí y gire el conmutador de ENCENDIDO/APAGADO del motor hacia la izquierda, hasta llegar a la posición '0'.
11. Cierre el paso del carburante.

Hatz Motor Diesel (Manija Inestable)

1. Si existe la posibilidad, hay que desacoplar el motor del equipo a accionar, desembragando correspondientemente. Ajustar siempre el equipo en posición de punto muerto.
2. En función de la posibilidad y necesidad del caso, hay que llevar la palanca de reglaje del régimen "1" ya sea a la posición START o bien máx. START. Ajustando un régimen bajo se produce una menor cantidad de humo durante el arranque.
3. Observar que la palanca de parada (equipamiento suplementario) se encuentre en la posición operativa "START".
4. Girar la palanca de descompresión hasta el tope, 1". El descompresor automático encastra audiblemente en esta posición, quedando el motor dispuesto para la puesta en marcha.
5. Después de encastrar a tope el descompresor automático se requieren cinco vueltas con la manivela hasta que el motor pueda volver a producir compresión e ignición.
6. Agarrar la manivela con las dos manos y girar con fuerza y a velocidad creciente. En cuanto la palanca de descompresión encastra en la posición "0" (compresión) debe haberse alcanzado la mayor velocidad de rotación posible. En cuanto el motor arranque hay que extraer la manivela de su alojamiento en el manguito guía.
7. Si durante el proceso de puesta en marcha se produce un contragolpe en la manivela, debido a que se la hizo girar de forma irresoluta, pudiendo suceder que el motor inicie el funcionamiento en dirección opuesta, hay que soltar inmediatamente la manivela de arranque y parar el motor.
8. Para repetir el proceso de arranque hay que esperar hasta que el motor esté parado por completo. Sólo entonces hay que volver a llevar a cabo los preparativos para la puesta en marcha.

Procedimiento de arranque y parada

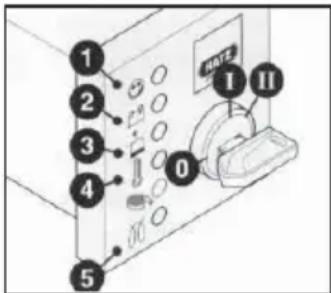

Hatz Motor Diesel (Arranque Elect.)

1. Con la palanca de descompresión en posición "0", insertar la llave y girar a posición "I". (Las luces de aviso de carga de la batería y la presión del aceite deben lucir).
2. Girar la llave a la posición "II".
3. Tan pronto como el motor arranque, liberar la llave de encendido. Debe volver a la posición "I" por sí misma y permanecer en esta posición durante la operativa. Las luces de aviso de carga de la batería y presión de aceite deben apagarse inmediatamente. Una vez arrancada, el indicador de luz '1' permanecerá encendido mientras la máquina trabaje.
4. En caso de que algo no vaya correctamente, parar el motor inmediatamente y solucionar el problema. (Consultar la guía de Solución de Problemas)
5. La temperatura del motor indicador "4" (equipo adicional) se iluminará si la temperatura del cilindro es demasiado alta. Detener el motor y buscar la causa del problema.

El mantenimiento o uso incorrectos pueden dar lugar a peligro. Lea y aprenda bien esta sección antes de realizar ningún trabajo de mantenimiento, revisión o reparación.

1. Llevar siempre la llave de encendido a la posición "0" antes de rearrancar el motor. El cierre como hábito prevendrá al motor de arranque de enganche y de su posible daño mientras el motor está en funcionamiento.
2. Volver la palanca de control a la posición '1', posición de STOP.
3. En motores en los que no es accesible la baja velocidad, mover la palanca de control a la posición '1', mover entonces a la posición '2' en STOP. Mantenerla ahí hasta que el motor haya parado del todo.
4. Liberar la posición '2' STOP cuando la máquina haya parado, comprobando que la palanca vuelve a su posición normal. (Las luces de carga y presión de aceite volverán a encenderse).
5. Girar la llave a la posición 0 y sacarla. Las luces deben apagarse.

Funcionamiento de la apisonadora

• Lleve la apisonadora a donde se requiera. Cuando sea necesario utilizar equipos de izar para posicionar la máquina, compruebe primero que el equipo de izar tenga un límite de carga de trabajo adecuado al peso de la apisonadora (véase la lista de especificaciones de la página 6 o la placa de características de la máquina). Enganche cadenas o eslingas adecuadas ÚNICAMENTE en el punto de izaje de la parte superior de la apisonadora.
• Después de haberse efectuado los chequeos relacionados en la sección de 'Antes del arranque', se puede poner en marcha el motor.

Las apisonadoras de la gama Errut PC llevan un embrague centrífugo gracias al cual el motor puede funcionar en ralentí sin accionar el vibrador.

A medida que aumenta la velocidad del motor, se engrana el embrague y comienza a accionar el vibrador. Para un funcionamiento correcto se debe regular a máxima la velocidad del motor.

- Ponga el acelerador en máxima y use el manillar de control para dirigir o hacer girar la apisonadora.

El vibrador, además de hacer vibrar la placa de base, hará mover la apisonadora hacia adelante. Durante la operación normal, no se debe empujar la apisonadora, hay que dejar que se mueva a su propia velocidad.

La velocidad de viaje será determinada por el estado de la superficie que se

compacte. Si la superficie que se compacta está situada en una pendiente, es necesario poner mucho cuidado en el control de la dirección de la apisonadora. Si es necesario use una cuerda apropiada, unida a la apisonadora, en un punto

bajo del chasis, para que alguien le ayude a soportar parte del peso de la apisonadora. Trabaje de arriba para abajo, no al través.

• Haga funcionar la apisonadora siguiendo una pauta organizada hasta lograr la compactación deseada. Cuando haya que trabajar un número de capas diferentes, una encima de la otra, compáctese cada capa individualmente.
• Para parar que vibre la apisonadora, ponga el acelerador en ralentí.

Medioambiente

Eliminación apropiada.

Instrucciones para la protección del medioambiente. La máquina contiene materiales valiosos. Lleve la máquina descartada y sus accesorios a un taller de reciclado apropiado.

Componente	Material
Manillar	Acero
Tapa Frontal Polietileno de Alta Densidad
Armazón Principal	Acero
Placa de Base Acero
Cobertura de Manillar Caucho
Motor	Aluminio
Monturas Flexibles	Acero y Caucho
Piezas Varias Acero y Aluminio

Resolución de problemas

Problema Causa Solución
Motor no arranca.	Sin Combustible.	Abrir el tapón de llenado.
		Llenar el depósito.
	Interruptor motor en off. Situar el Interruptor motor en on.
	Bujia encendido sucia Limpiar y colocar
	Motor frío . Cerrar Reactancia
	Motor mojado.	Honda, abrir reactancia, abrir totalmente el regulador, tirar de la anilla de arranque hasta que el motor arranque.
		Hatz, mover el control de velocidad a, pare, tirar de la anilla de arranque 5 veces, repetir entonces el procedimie de arranque.
Motor aun no arranca. Avería mayor. Contactar con Altrad Belle.
Unit will not move.	Vdad.Motor demasiado lenta Ajustar la vdad.del motor a mas
	Correa Floja Ajustar la tensión
	Filtro aire bloqueado Limpiar ó sustituir el fi ltro
	Embrague desgast. Ó dañado Reparar ó sustituir
	Avería transmisión Contactar con Altrad Belle.
	Avería Caja transmisión Contactar con Altrad Belle.
Vdad.lenta hacia delante.	Demas. aceite en el Hidraul. Reducir el nivel de aceite
	Ajuste erróneo del sistema de control.	Contactar con Altrad Belle.
Vdad.retroceso lenta.	Escaso aceite en el Hidraul.	Llenar y sangrar
	Aire en el sist, de control	Sangrar
	La regulación incorrecta del sistema de control.	Contactar con Altrad Belle.
Pérdida de Aceite Hidrl	Fuga en los conectores.	Sustituir Empaquetaduras.
	Manguera Hidraul.defectuosa	Jta Piston de Reductora defe
	Reemplazar ct.	Contactar con Altrad Belle.
La maq. Trabaja mal.	Montjes. Amortiguador dañados	Sustituir los cuatro

Mantenimiento

La gama Altrad Belle RPC está diseñada para proporcionar muchos años de funcionamiento sin ningún problema. Con todo, se debe realizar el simple mantenimiento regular indicado en esta sección. Se recomienda que todo el mantenimiento de importancia y las reparaciones sean encargados a un agente de Altrad Belle. Se deben utilizar siempre piezas de recambio Altrad Belle genuinas, el empleo de piezas espurias podrá dar lugar a la anulación de la garantía. Antes de llevar a cabo el mantenimiento de la máquina, apague el motor. Si se trabaja en una máquina con motor de gasolina, desconecte el cable de AT de la bujía. Si se trabaja en una máquina con motor de gasóleo, compruebe que el conmutador de parada esté en la posición de parada. Coloque siempre la apisonadora sobre terreno plano para poder leer correctamente los niveles de fluidos. Utilice únicamente los aceites recomendados (véase la tabla de la página siguiente).

Período de rodaje

Cuando se use la apisonadora por primera vez, es decir nueva, se debe cambiar el aceite de motor después del período inicial de rodaje (para más detalles, véase el manual del motor). La tensión de la correa debe verificarse cada 4 horas de uso.

Correa de la transmisión

Desmonte la defensa de la correa, luego compruebe su tensión presionándola ligeramente con el dedo sobre la parte superior de la correa, lo más cerca posible del centro entre la transmisión del motor y la polea del vibrador. La correa debe flexionarse entre 5 y 10 mm. Si la tensión de la correa requiere un ajuste, afloje el tornillo de fijación en el dispositivo de correa de sujeción y deslice hacia la derecha. Una vez ajustado, apriete el tornillo de fijación y comprobar la tensión del cinturón por segunda vez. Por último, reponga la defensa de la correa y compruebe luego que esté fija y en correcta posición.

Mantenimiento de Rutina		Cada 8 Horas	Primer Mes / 50 Horas	150 Horas	250 Horas	500 Horas
Aceite de motor	Chequear nivel	√
	Cambio		√		√
Filtro de aire	Chequear estado / Limpiar		√
	Substituya Cuando es Necesario / Cada 12 Meses
Correa Transmission Tension			√		√

Tipo y cantidad de Aceite/Carburante - Tipo de bujía

	Tipo de Aceite	Cantidad	Tipo Carburante	Capacidad	Tipo de Bujia	Separación electrodo (mm)
Motor à Gasolina Honda GX390	S.A.E. 10W 30	1.1l Sin Plomo	6.4l		BM6ES ou BPR6ES	0.6 - 0.7
Motor à Gasóleo Hatz 1D81Z	S.A.E. 10W 30	1.8l	Gasóleo (BS2869)	10l N/A	N/A

Tipo y cantidad de aceite

Componente	Tipo de Aceite	Honda GX390	Hatz 1D81Z
Engranajes	S.A.E. 75W 90	1.2I	1.2I
Control Hidraulico	Shell Tellus 32	0.2I	0.2I
	Fuchs Renolin MR520	0.2I	0.2I

PRECAUCIÓN

CON LA MAQUINA EN FUNCIONAMIENTO DURANTE ESTE PROCESO, ES ACONSEJABLE SITUARLA SOBRE UNA SUPERFICIE DE GOMA O EQUIVALENTE PARA MITIGAR ALGO DE VIBRACION

Purgar el Sistema Hidráulico

1. Comprobar que la máquina está en posición de parada y situada a nivel del suelo.
2. Retirar la tapa de llenado y llenar el cabezal de la bomba de control con aceite. Parar una vez alcanzado el nivel máximo según el indicador que se encuentra en la parte superior de la bomba.
3. Lentamente bombear el Mando de Control desde la Posición de Movimiento hacia delante a la Posición de Movimiento de retroceso, hasta que el nivel de aceite caiga.
4. Rellenar nuevamente la bomba de control hasta el nivel máximo. Continuar con el bombeo del Mando de Control hasta que se sienta resistencia y el Mando bloquee en la Posición de Movimiento de Retroceso.
5. Rellenar una vez más la bomba hasta su nivel máximo.
6. Situar la tapa, y chequear la máquina.

Servicio y Mantenimiento

Montaje de la Bomba de Control

1. Limpiar con cuidado el interior del bloque con aire a presión. Revisar que no esté arañado o existan partículas cortantes.
2. Presionar el pasador hacia el bloque.
3. Engrasar la junta de reborde con aceite hidráulico así como deslizarla hacia el eje cremallera (lado abierto de este eje cremallera).
4. Engrasar el eje con Aceite Hidráulico e introducirlo hacia el interior hasta que la junta de reborde quede en la hendidura de éste, asegurándose de que los dientes estén en la posición correcta. La junta de reborde situada en la hendidura representa desplazamiento hacia adelante.

PRECAUCIÓN

En posición de movimiento de retroceso, la empuñadura de control va paralela al carenado, en dirección al operario.

1. Después de engrasar el piñón (sin arandelas), insertarlo en el bloque. Comprobar que el movimiento de éste vaya de delante hacia atrás. (Ver PRECAUCIÓN)
2. Sacar el piñón y montar los dos anillos, comprobando que no están dañados.
3. Engrasar el piñón y los anillos con aceite hidráulico e insertarlo con cuidado en el cuerpo de la bomba. Asegurarse de que el eje cremallera está en la posición correcta. Esto es fácil cuando se encuentra en posición de movimiento de retroceso.
4. Montar el ajuste y el retén. Podría ser preciso empujar el piñón desde el lado opuesto con el fin de conseguir su ensamblaje.
5. Posicionar el cuerpo de la bomba sobre el lado de admisión y montar los anillos en la cara inferior. Se recomienda LOCTITE 518.
6. Montar el conector hidráulico y la junta con LOCTITE 243.
7. Montar el soporte y fijar con cuatro tornillos y arandelas usando LOCTITE 243.
8. Apretar suavemente el tornillo y la junta. NO APRETAR CON FUERZA.

Garantía

La nueva apisonadora de plato Altrad Belle 'RPC' lleva una garantía de un año (12 meses), para el comprador original, a partir de la fecha original de compra. La garantía de Altrad Belle le ampara contra defectos de diseño, materiales y mano de obra.

La garantía de Altrad Belle no cubre lo siguiente:

1. Daños causados por el abuso, mal uso, caída u otros daños similares causados por o como resultado del incumplimiento de las instrucciones de ensamblaje, operación o mantenimiento por parte del usuario.
2. Las alteraciones, adiciones o reparaciones efectuadas por personas ajenas a Altrad Belle o a sus agentes reconocidos.
3. Los costos de transporte o embarque a y de Altrad Belle o sus agentes reconocidos, para la reparación o evaluación de una máquina al amparo de una reclamación contra la garantía.
4. Los costos de materiales y mano de obra relacionados con la renovación, reparación o recambio de componentes por desgaste normal.

Los siguientes componentes no están amparados por la garantía.

• Correa(s) de transmisión - Filtro de aire del motor - Bujía del motor

Altrad Belle y/o sus agentes reconocidos, directores, empleados o aseguradores no se responsabilizan de ningún daño consecuencial u otros, pérdidas o gastos relacionados con o debidos a la inhabilidad de usar la máquina.

Reclamaciones contra la garantía

Todas las reclamaciones presentadas al amparo de la garantía deben dirigirse primero a Altrad Belle ya sea por teléfono, fax, correo electrónico o por escrito.

Para las reclamaciones contra la garantía :

Tel: [phone], Fax: [phone], E-mail : [e-mail]

Escriban a:

Con el fin de ser cada vez más ecológico, Altrad Belle permite registrar ahora las garantías vía Internet.

Para acceder a la página adecuada de nuestro sitio Web, deberá de utilizar la siguiente dirección:-

Asimismo, podrá escanear el código de respuesta rápida adjunto (Quick Response Code) con su móvil lo que le permitirá acceder directamente a la página de registro.

Registro de Garantía:

Conjunto de Caja de Engranajes, Conjunto da Caixa de Engrenagens

1	161/99527	Gearbox Casing	Carter de boîte de vitesses	Envoltura de la transmisión	Estojo da caixa de engrenagens	1
2	15.0.102	Washer	Rondelle	Arandela	Anilha	1/4"
3	14.0.108	Plug	Bougie	Tapón	Bujão	1/4"
4	7/12010	Screw	Vis	Tornillo	Parafuse	M12 x 40
5	7/12021	Screw	Vis	Tornillo	Parafuse	M12 x 160 x 1.75
6	161/06100	Belt Guard	Capot de courroie	Protector de la correa	Guarda da Cinta	→ 022107
6	161/09900	Belt Guard	Capot de courroie	Protector de la correa	Guarda da Cinta	→ 022108
7	161/99651	Belt Guard	Capot de courroie	Protector de la correa	Guarda da Cinta	1
8	7/8011	Screw	Vis	Tornillo	Parafuse	M8 x 20
9	4/8003	Washer	Rondelle	Arandela	Anilha	M10
10	53/0017	Bearing	Roulement	Cojinete	Rolamanto	1
11	5/0056	Seal	Joint d'étanchéité	Obturador	Vedação	1
12	161/99525	End Cover	Carter d'extrémité	Tapa de fondo	Tampa de extremidade	1
13	7/6042	Screw	Vis	Tornillo	Parafuse	M6 x 30
14	4/6005	Washer	Rondelle	Arandela	Anilha	M6
15	7/4004	Screw	Vis	Tornillo	Parafuse	M4 x 8
16	4/4004	Washer	Rondelle	Arandela	Anilha	M4
17	7/6040	Screw	Vis	Tornillo	Parafuse	M6 x 20
18	161/99531	End Cover	Carter d'extrémité	Tapa de fondo	Tampa de extremidade	1
19	14.0.533	Adaptor	Adapteur	Adaptador	Adaptador	1/4"X1/4"
20	161/99653	Weight 60	Poids 60	Peso 60	Peso 60	2
21	05.3.069	Washer	Rondelle	Arandela	Anilha	M10
22	7/16013	Screw	Vis	Tornillo	Parafuse	M16 x 40
23	50/000065	Bearing	Roulement	Cojinete	Rolamanto	1
24	161/99522	Gear	Pignon	Engranaje	Engrenagen	1
25	3/9009	Circlip	Circlip	Resorte circular	Grampo circular	2
26	53/0018	Bearing	Roulement	Cojinete	Rolamanto	1
27	161/99526	Shaft	Axe	Eje	Veio	1
28	3/9010	Circlip	Circlip	Resorte circular	Grampo circular	100 x 3
29	161/99540	Piston	Piston	Pistón	Pistão	1
30	161/99533	Pin	Goupille	Pasador	Pino	1
31	7/6011	Screw	Vis	Tornillo	Parafuse	M6 x 10
32	4/6001	Washer	Rondelle	Arandela	Anilha	M6
33	53/0019	Bearing	Roulement	Cojinete	Rolamanto	2
34	3/9011	Circlip	Circlip	Resorte circular	Grampo circular	42 x 1.75
35	161/99539	Piston	Piston	Pistón	Pistão	1
36	5/0057	O-Ring	Joint torique	Junta tórica	Anel Vedante	30OD x 3
37	5/0055	Oil Seal	Joint d'étanchéité à l'huile	Obturador aceite	Vedação de Óleo	1
38	4/8004	Washer	Rondelle	Arandela	Anilha	M8 x 25 x 2
39	7/10005	Screw	Vis	Tornillo	Parafuse	M10 x 25
40	4/1003	Washer	Rondelle	Arandela	Anilha	M10
41	4/1005	Washer	Rondelle	Arandela	Anilha	M10
42	7/12026	Screw	Vis	Tornillo	Parafuse	→ 022107
42	7/14014	Screw	Vis	Tornillo	Parafuse	→ 022108
43	21.0.029	Edging Strip	Gaine Protection	Banda Protectora	Fita de rebordo	1

5-02
