BELLE RPC 6080 - Vibracinė plokštė Lescha - Nemokama naudojimo instrukcija

Produkto tipas	Atbulinė vibracinė plokštė
Prekės ženklas	Lescha (Altrad Belle)
Modelis	BELLE RPC 6080 (RPC 60/80)
Variklis	Honda GX390 (benzinas) arba Hatz 1D81Z (dyzelinas) pagal variantą
Variklio galia	9.4 AG / 7.0 kW (benzininė versija)
Svoris	380 kg (benzininė versija)
Tankinimo jėga	1220 kg/m²
Išcentrinė jėga	60 kN
Vibracijos dažnis	70 Hz
Maksimalus nuolydis	20°
Maksimalus judėjimo greitis	26 m/min (judant pirmyn)
Triukšmo lygis	109 dB(A)
Vibracijos lygis (3 ašys)	7.28 m/s²
Degalai	Bešvinis benzinas (benzininis variklis) arba dyzelinas BS2869 (dyzelinis variklis)
Degalų bako talpa	6.4 L (benzinas) / 10 L (dyzelinas)
Variklio alyva	SAE 10W30
Variklio alyvos talpa	1.1 L (benzinas) / 1.8 L (dyzelinas)
Pavarų dėžės alyva	SAE 75W90, 1.2 L
Hidraulinė alyva	Shell Tellus 32 arba Fuchs Renolin MR520, 0.2 L
Diržo priežiūra	Patikrinti įtempimą po 4 val., paskui kas 150 val.
Garantija	1 metai (12 mėn.) dalys ir darbas
Pagrindinės funkcijos	Gruntų, asfalto, užpylų tankinimas; judėjimas pirmyn/atgal; išcentrinė sankaba
Saugumas	Automatinis sustojimas judant atgal, jei paleista; diržo apsauga; kėlimo žiedas
Atsarginės dalys	Galima įsigyti pas Altrad Belle platintoją; naudoti originalias dalis

Dažnai užduodami klausimai - BELLE RPC 6080 Lescha

Kaip užvesti benzininį variklį Honda GX390?

Atidarykite degalų čiaupą, nustatykite starterį į ON, jei variklis šaltas, pasukite raktelį į 'I', pastumkite valdymo rankenėlę į sustojimo padėtį, traukite užvedimo rankenėlę, kol pajusite pasipriešinimą, tada staigiai traukite. Užvedę, perjunkite starterį į OFF.

Kokią variklio alyvą naudoti ir kaip dažnai ją keisti?

Naudokite SAE 10W30 alyvą. Tikrinkite lygį kas 8 valandas, pakeiskite po pirmo mėnesio (50 val.), paskui kas 150 val. arba 250 val. pagal naudojimą.

Kaip patikrinti ir sureguliuoti diržo įtempimą?

Nuimkite gaubtą, paspauskite diržo vidurį tarp skriemulių: jis turi įlinkti 10–15 mm. Norėdami sureguliuoti, atlaisvinkite įtempimo įtaiso varžtus ir pastumkite variklį arba skriemulį, tada vėl priveržkite.

Ką daryti, jei variklis neužsiveda?

Patikrinkite degalų lygį ir tiekimą, išvalykite uždegimo žvakę, uždarykite starterį, jei variklis šaltas, arba jei variklis užlietas, atidarykite starterį ir keletą kartų patraukite. Jei problema išlieka, kreipkitės į platintoją.

Kaip saugiai transportuoti vibracinę plokštę?

Naudokite kėlimo žiedą su kroviniui tinkama įranga (mažiausiai 380 kg). Tvirtinkite grandinėmis arba diržais tik prie šio žiedo. Nekelkite vienas, paprašykite pagalbos.

Kokios asmeninės apsaugos priemonės (AAP) rekomenduojamos?

Apsauginiai akiniai, pirštinės, triukšmą slopinančios ausinės (109 dB), dulkių kaukė, plieniniais antgaliais batai. Susiriškite ilgus plaukus ir nuimkite papuošalus.

Kodėl vibracinė plokštė juda lėtai?

Patikrinkite variklio sūkius (turi būti maksimalūs), diržo įtempimą, oro filtro būklę, hidraulinės alyvos lygį (per daug ar per mažai). Jei problema išlieka, kreipkitės į remontininką.

Kaip išleisti orą iš hidraulinės sistemos?

Pastatykite mašiną horizontaliai, nuimkite užpildymo dangtelį, lėtai pumpuokite rankenėlę judant atgal, kol lygis nukris, vėl užpildykite, tęskite, kol pajusite pasipriešinimą, tada užpildykite iki maksimumo ir uždarykite.

Kaip utilizuoti vibracinę plokštę pasibaigus jos tarnavimo laikui?

Neišmeskite su buitinėmis atliekomis. Pristatykite prietaisą ir jo priedus į licencijuotą perdirbimo centrą medžiagoms (plienui, aliuminiui, plastikui) perdirbti.

Ką apima Altrad Belle garantija?

12 mėnesių garantija apima medžiagų ir gamybos defektus. Išimtys: normalus susidėvėjimas, žala dėl netinkamo naudojimo, neleistini pakeitimai, transportavimas ir susidėvinčios dalys, tokios kaip diržas, oro filtras ir uždegimo žvakė.

NAUDOJIMO INSTRUKCIJA BELLE RPC 6080 Lescha

Mes, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK 0EU, GB, patvirtiname, kad jei produktas, kaip aprašyta šiame sertifikate, perkamas iš leidžiamo Altrad Belle atstovo pagal EEB, jis atitinka šias EEB direktyvas: 2006/42/CE (ši direktyva pakeičia Direktyvą 98/37/EB), elektromagnetinio suderinamumo direktyvą 2014/30/UE (su pakeitimais, padarytais 89/336/EEB, 92/31/EEB, 93/68/EEB ir 2004/108/CE), elektros ir elektroninės įrangos atliekų (EEĮ atliekų) direktyvą 2012/19/UE (su pakeitimais, padarytais 2002/96/CE), žemosios įtampos įrangos direktyvą 2014/35/UE (su pakeitimais, padarytais 2006/95/CE), LST EN ISO 12100-1:2003 Mašinų sauga ir susijusius darniuosius standartus, jei taikytina. Triukšmo emisija neatitinka Direktyvos 2000/14/EB VI priedo UN 2005/88/EB, už mašiną pagal 12 straipsnio nuostatas notifikuotoji įstaiga yra AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB. Triukšmo techniniai failai saugomi Ray Neilson Belle grupės buveinės adresu, kuris nurodytas aukščiau.

Deklaracijos data - 2003

Ši naudojimo instrukcija parengta siekiant jums padėti saugiai naudoti ir prižiūrėti presą. Ši instrukcija skirta preso pardavėjams ir naudotojams.

Pratarmė

Skyriuje „Įrenginio aprašymas“ aprašyta įrenginio schema ir jo valdymo principai.

Skyriuje „Aplinka“ pateikiami nurodymai, kaip aplinkai nekenksmingu būdu išrūšiuoti išmetamo aparato dalis.

Skyriuose „Bendros saugumo priemonės“ ir „Sveikata ir saugumas“ aiškinama, kaip saugiai naudotis įrenginiu ir apsaugoti aplinkinius.

Skyriuje „Įjungimo ir išjungimo tvarka“ aiškinama, kaip įjungti ir išjungti įrenginį.

„Gedimų apžvalgoje“ pateikta informacija padės jums įveikti problemas, kurių gali iškilti eksploatuojant įrenginį.

Skyriuje „Techninė apžiūra ir remontas“ aptariami bendri techninės priežiūros ir remonto darbai.

Skyriuje „Garantija“ pateikta informacija apie garantijos taikymo sąlygas ir pretenzijų pateikimo procedūrą.

Skyriuje „Atitikties deklaracija“ nurodyti standartai, kuriais remiantis buvo pagamintas įrenginys.

Šioje instrukcijoje surašyta informacija, į kurią reikia atkreipti ypatingą dėmesį, pateikta kaip pastabos atitinkamai jas paženklinant:

ATSARGIAI

Produktas gali būti pavojingas. Neteisingai atlikdami veiksmus, galite sugadinti įrenginį arba patys susižaloti.

ĮSPĖJIMAS

Operatoriaus gyvybei gresia pavojus.

Įspėjimas

ĮSPĖJIMAS

Prieš pradėdami naudoti ar remontuoti šį įrenginį, ĮDĖMIAI PERSKAITYKITE šią naudojimo instrukciją.

ĮSIDĖMĖKITE visas saugaus įrenginio valdymo taisykles ir nepamirškite, ką privalote daryti, kad užtikrintumėte saugų remontą.

(Gerai įsidėmėkite: prieš įjungdami įrenginį, pasitikrinkite, ar žinote, kaip reikia jį išjungti, jei kiltų problemų.)

VISUOMET naudokite tinkamas asmenines apsaugos priemones.

JEI TURITE KLAUSIMŲ dėl šio produkto saugaus naudojimo ar remonto, KREIPKITĖS Į SAVO KONSULTANTĄ ARBA SUSISIEKITE SU „BELLE” GRUPE.

Turinys

Kaip naudotis šia instrukcija 134

Įspėjimas 134

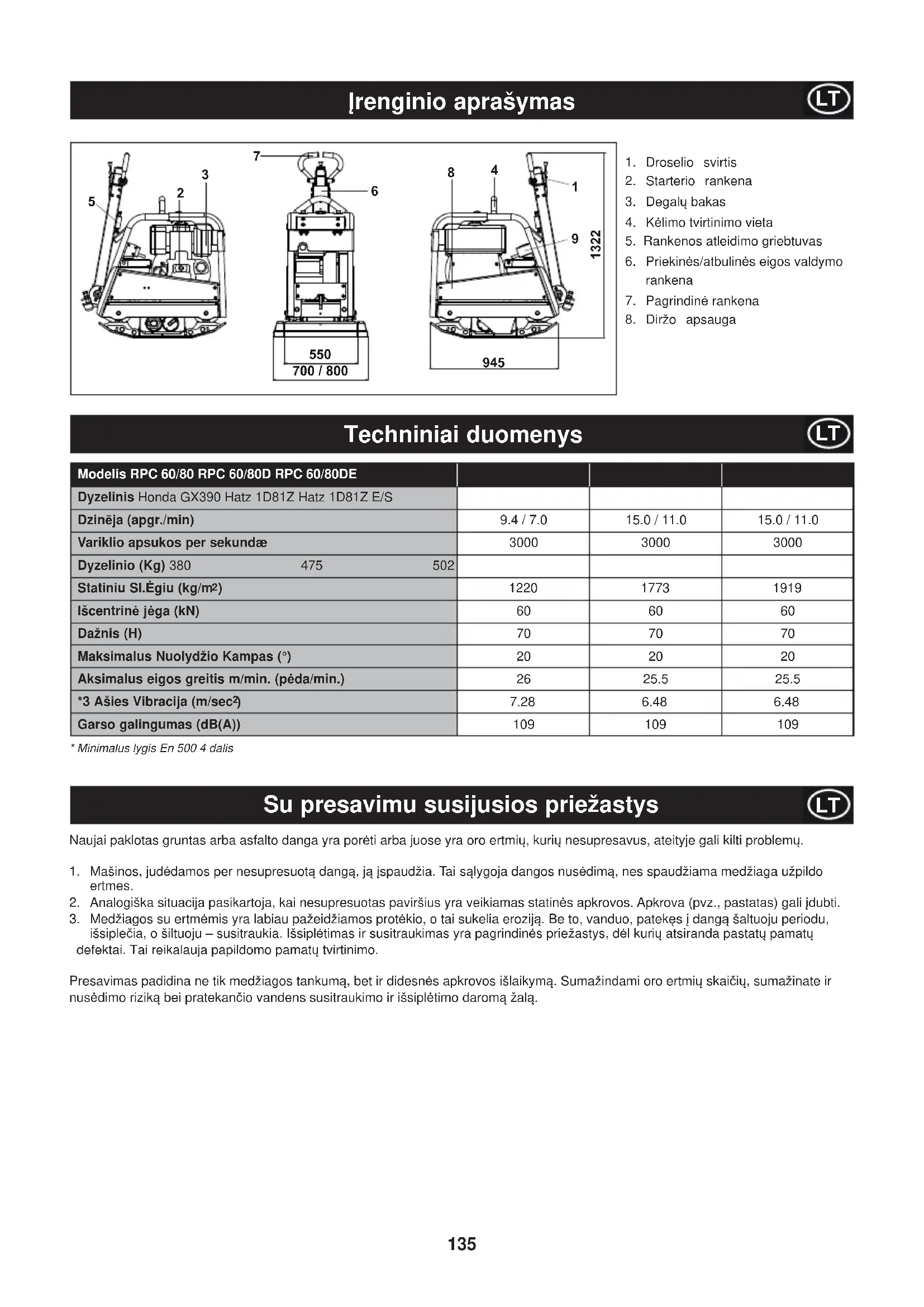

Įrenginio aprašymas 135

Techniniai duomenys....135

Su presavimu susijusios priešastys....135

Bendros saugumo priemonės....136

Sveikata ir saugumas 136

Saugumo patikrinimas prieš darbą....137

Įjungimo ir išjungimo procedūra.... 137 - 138

Naudojimo instrukcijos ....138

Aplinkosauga....139

Gedimų apžvalga....139

Techninė priežiūra ir remontas 140 - 141

Garantija....141

CE sertifikatas ....4

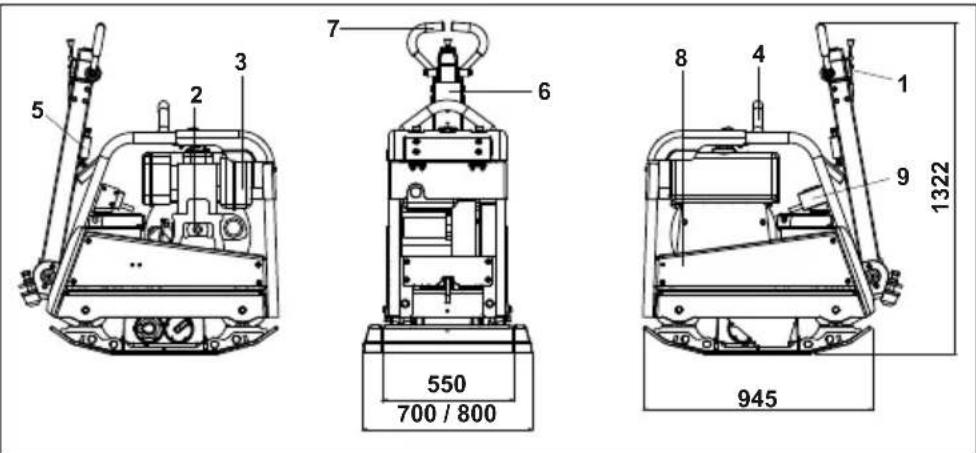

1. Droselio svirtis
2. Starterio rankena
3. Degalų bakas
4. Kėlimo tvirtinimo vieta
5. Rankenos atleidimo griebtuvas
6. Priekinės/atbulinės eigos valdymo rankena
7. Pagrindinė rankena
8. Diržo apsauga

Techniniai duomenys

Modelis RPC 60/80 RPC 60/80D RPC 60/80DE
Dyzelinis Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Dzinēja (apgr./min)	9.4 / 7.0	15.0 / 11.0	15.0 / 11.0
Variklio apsukos per sekundæ	3000	3000	3000
Dyzelinio (Kg) 380 475 502
Statiniu Sl.Ėgiu (kg/m2)	1220	1773	1919
Išcentrinė jėga (kN)	60	60	60
Dažnis (H)	70	70	70
Maksimalus Nuolydžio Kampas (°)	20	20	20
Aksimalus eigos greitis m/min. (pėda/min.)	26	25.5	25.5
*3 Ašies Vibracija (m/sec 2 )	7.28	6.48	6.48
Garso galingumas (dB(A))	109	109	109

* Minimalus lygis En 500 4 dalis

Su presavimu susijusios priežastys

Naujai paklotas gruntas arba asfalto danga yra porėti arba juose yra oro ertmių, kurių nesupresavus, ateityje gali kilti problemų.

1. Mašinos, judėdamos per nesupresuotą dangą, ją įspaudžia. Tai sąlygoja dangos nusėdimą, nes spaudžiama medžiaga užpildo ertmes.
2. Analogiška situacija pasikartoja, kai nesupresuotas paviršius yra veikiamas statinės apkrovos. Apkrova (pvz., pastatas) gali įdubti.
3. Medžiagos su ertmėmis yra labiau pažeidžiamos protėkio, o tai sukelia eroziją. Be to, vanduo, patekęs į dangą šaltuoju periodu, išsiplečia, o šiltuoju – susitraukia. Išsiplėtimas ir susitraukimas yra pagrindinės priežastys, dėl kurių atsiranda pastatų pamatų defektai. Tai reikalauja papildomo pamatų tvirtinimo.

Presavimas padidina ne tik medžiagos tankumą, bet ir didesnės apkrovos išlaikymą. Sumažindami oro ertmių skaičių, sumažinate ir nusėdimo riziką bei pratekančio vandens susitraukimo ir išsiplėtimo daromą žalą.

Jūsų ir aplinkinių saugumo sumetimais prašome įdėmiai perskaityti šias saugumo taisykles. Dirbantis su įrenginiu asmuo turi patvirtinti, kad jis suprato ir įsidėmėjo darbo saugos taisykles. Jei jūs abejojate, ar saugiai ir tinkamai naudojate įrenginį, kreipkitės į skyriaus vadovą arba Altrad Belle.

ATSARGIAI

Netinkamai naudojant įrenginį gali kilti pavojus. Prieš naudodamiesi įrenginiu ir prieš atlikdami priežiūros ir remonto darbus, perskaitykite ir įsidėmėkite šią informaciją.

• Šis įrenginys yra sunkus ir neturėtų būti keliamas be kitų pagalbos, todėl, norėdami pakelti įrenginį, pasitelkite ką nors į pagalbą arba naudokite atitinkamą kėlimo įrangą.
• Atitverkite darbo vietą, neleiskite, kad į ją patektų pašaliniai asmenys.
• Naudojantis įrenginiu būtina dėvėti tinkamas AAP (asmenines apsaugos priemones) (žr. Sveikata ir saugumas).
• Prieš įjungdami (ON padėtis) šį įrenginį, pasitikrinkite, ar žinote, kaip jį saugiai išjungti (perjungti į OFF padėtį).
• Prieš transportuodami, perkeldami arba remontuodami įrenginį, visuomet išjunkite variklį (perjunkite į OFF padėtį).
• Dirbdamas variklis labai įkaista, todėl nelieskite jo, kol neatvės. Nepalikite neprižiūrimo/veikiančio variklio.
• Nenuimkite apsauginių dalių – jos skirtos jūsų apsaugai užtikrinti. Visuomet patikrinkite apsaugos dalių būklę ir saugumą. Jei apsaugos dalys pažeistos arba jų nėra, nenaudokite preso, kol jos nebus suremontuotos arba pakeistos.
• Nenaudokite preso, jei sergate, esate pavargę, išgėrę alkoholio arba vartojote narkotikų.

ATSARGIAI

Benzinas lengvai užsidega, todėl jis gali būti pavojingas jūsų sveikatai ir nuosavybei. Pildydami benzino baką, išjunkite variklį, užgesinkite bet kokią atvirą ugnį ir nerūkykite. Visuomet išvalykite išsiliejusį benziną.

• Prieš pildami degalus, išjunkite variklį ir leiskite jam atvėsti. • Pildami degalus nerūkykite ir užgesinkite bet kokią atvirą ugnį.
• Išsiliejusius degalus tuoj pat pašalinkite naudodami smėlį. Jei degalai išsiliejo ant jūsų drabužių, pasikeiskite juos.
• Degalus laikykite specialiame šiam tikslui skirtame konteineryje, nustatytoje vietoje, toliau nuo įkaitusių ir kibirkščiuojančių šaltinių.

Sveikata ir saugumas

Vibracija

Dalis vibracijos, veikiant įrenginiui, persiduoda nuo rankenos į operatoriaus rankas. Belle grupės presai sukurti, siekiant sumažinti persiduodančią vibraciją. Informacijos apie vibracijos lygį ir įrenginio naudojimo laiką (rekomenduotiną maksimalų darbo laiką) ieškokite skyrelyje Techninės sąlygos/duomenys. NEVIRŠYKITE nustatyto maksimalaus naudojimo laiko.

AAP (asmeninės apsaugos priemonės)

Naudojantis įrenginiu, būtina dėvėti tinkamas AAP, t. y. apsauginius akinius, pirštines, ausines, kaukes nuo dulkių bei apsauginę avalynę su pirštų apsauga.

Dėvėkite darbo pobūdį atitinkančius rūbus. Suriškite ilgus plaukus ir nusiimkite visus papuošalus, kuriuos gali įtraukti judančios įrenginio dalys. Saugokitės, kad ant odos nepatektų cemento.

Dulkės

Presuojant atsiranda dulkių, kurios kelia grėsmę sveikatai. Visuomet užsidenkite veidą apsaugine kauke.

Degalai

Nenurykite benzino arba neįkvėpkite benzino garų, saugokitės, kad ant odos nepatektų benzino. Tuoj pat nuvalykite išsiliejusį benziną. Jei benzino pateko į akis, išskalaukite jas kuo didesniu kiekiu vandens ir kreipkitės pagalbos į medikus.

Išmetamosios dujos

ĮSPĖJIMAS

Šio įrenginio išmetamosios dujos yra itin nuodingos ir yra pavojingos gyvybei!

Nedirbkite su presu uždarose patalpose, patikrinkite, ar darbo vieta yra tinkamai vėdinama.

Saugumo patikrinimas prieš darbą

Patikrinimas prieš paleidžiant variklį

Šis patikrinimas turi būti atliekamas kiekvieną kartą prieš pradedant darbą arba po to, kai įrenginys buvo naudojamas keturias valandas. Išsamesnės informacijos ieškokite skyriuje Techninės priežiūra. Nustačius defektus, presas neturi būti naudojamas, kol defektai nebus pašalinti.

1. Kruopščiai patikrinkite, ar presas nėra pažeistas. Patikrinkite, ar yra visi komponentai, ar jie saugūs naudoti. Atkreipkite ypatingą dėmesį į diržo apsaugą.
2. Patikrinkite variklio tepalų lygį ir hidraulinės alyvos lygį. Papildykite tiek, kiek reikia.
3. Patikrinkite degalų lygį ir papildykite tiek, kiek reikia.
4. Patikrinkite, ar nėra degalų arba tepalų nuotėkio.

Įjungimo ir išjungimo procedūra

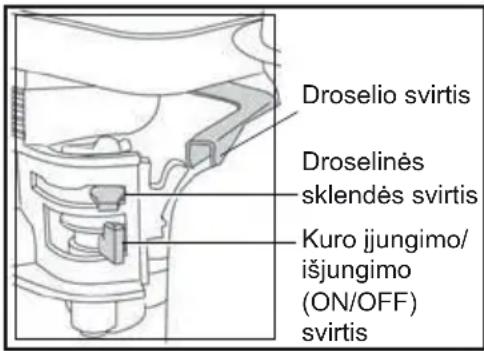

Benzininis Honda variklis

1. Iki galo perjungdami degalų ON/OFF (įjungti/išjungti) svirtį į dešinę, atidarykite degalų čiaupą.
2. Jei įjungimo momentu variklis yra šaltas: iki galo perstumdami droselinės sklendės svirtį į kairę, nustatykite droselį į ON (įjungti) padėtį. Jei įjungimo momentu variklis yra įkaitęs: nereikia perkelti droselinės sklendės, nebent variklis yra atvėsęs – tuomet būtinas dalinis perkėlimas.
3. Sukdami pagal laikrodžio rodyklę variklio ON/OFF (įjungti/išjungti) jungiklį, nustatykite poziciją.
4. Iki galo perstumdami droselio svirtį į dešinę, nustatykite ją į tuščiosios eigos poziciją. Nejunkite variklio, kai droselis nustatytas į pilnos eigos poziciją; presas pradeda veikti iškart įjungus variklį.
5. Viena ranka laikykite valdymo rankenos griebtuvus, kita ranka patraukite atitraukiamo starterio rankeną. Traukite tol, kol pajusite variklio pasipriešinimą, po to leiskite starteriui grįžti į pradinę padėtį.
6. Stengdamiesi neištraukti iki galo starterio troso, smarkiai truktelėkite starterio rankeną.
7. Kartokite šiuos veiksmus, kol užsives variklis.
8. Užsivedus varikliui, pamažu, perkeldami droselinės sklendės svirtį į dešinę, nustatykite ją į OFF (išjungti) poziciją.
9. Jei po keleto mėginimų variklis neužsiveda, žr. skyrių Gedimų apžvalga.
10. Norėdami sustabdyti variklį, nustatykite droselį į tuščiosios eigos poziciją ir prieš laikrodžio rodyklę pasukite variklio ON/OFF (įjungti/išjungti) jungiklį į O poziciją.
11. Išjunkite degalų tiekimo funkciją.

Dyzelinis Hatz variklis (paleidimo rankena)

1. Jei įmanoma, atjunkite variklį nuo varomosios įrangos. Papildomą įrangą laikykite tam skirtoje vietoje.
2. Laikydamiesi reikalavimų, nustatykite greičio valdymo svirtį į padėtį tarp START (paleisti) ir max. START (paleisti maksimaliu greičiu).
3. Patikrinkite, ar veikia stabdymo svirtis (jei įmontuota).
4. Pasukite slėgio mažinimo svirtį, kol ši sustos. Šioje pozicijoje įjungiamas automatinio slėgio mažinimo funkcija ir galima užvesti variklį.
5. Norėdami padidinti slėgį (veikiant automatiniam slėgio mažinimo įtaisui), 5 kartus pasukite rankeną.
6. Abiem rankomis suimkite paleidimo rankeną ir truktelėkite ją. Maksimalus variklio apsukų skaičius turi būti pasiektas per laiką, kol slėgio mažinimo svirtis sugrįš į '0' poziciją. Užvedus variklį, ištraukite paleidimo rankeną iš kreipiamosios įvorės.
7. Jei variklis sproginėja (nepakankamai stipriai pasukta rankena), atlaisvinkite rankeną ir sustabdykite variklį.
8. Norėdami iš naujo paleisti variklį, palaukite, kol jis sustos, o po to pakartokite paleidimo veiksmus.

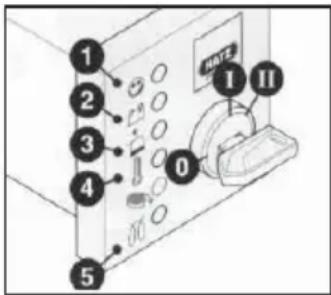

Dyzelinis Hatz variklis (elektrinis paleidimas)

1. Nustatykite slėgio reguliavimo svirtį į '0' padėtį, įjunkite perjungiklį ir pasukite jį į 'I' poziciją (užsidega baterijos įkrovos ir alyvos slėgio signalinės lemutės).
2. Pasukite paleidimo jungiklį į 'II' poziciją.
3. Pradėjus veikti varikliui, išjunkite paleidimo jungiklį. Jis turi sugrįžti į '0' poziciją ir likti joje iki darbo pabaigos. Pradėjus veikti įrenginiui, išsijungia baterijos įkrovos ir alyvos slėgio signalinės lemputės. Veikiant varikliui, dega '1' indikatoriaus lemputė.
4. Pastebėję įrenginio darbo defektus, tuoj pat sustabdykite variklį ir pašalinkite gedimus (žr. „Gedimų apžvalga”).
5. Jeigu temperatūra cilindro galvutėje yra per aukšta, užsidega variklio temperatūros '4' displėjus (papildoma įranga). Išjunkite variklį ir pašalinkite defektus.

Veikiant varikliui arba jį stabdant, nenaudokite elektrinio starterio. Galite sulaužyti starterio dantratuką arba krumpliaračio mechanizmą.

Nestabdykite variklio perkeldami slėgio mažinimo svirtį. Pertraukų metu arba baigus darbą, paleidimo rankeną ir jungiklį laikykite saugioje vietoje.

1. Prieš iš naujo paleisdami variklį, nustatykite paleidimo jungiklį į '0' padėtį. Tai apsaugo nuo galimo motoro pažeidimo.
2. Atitraukite '1' greičio valdymo svirtį atgal, į STOP (stabdymo) poziciją.
3. Lėtaeigiai varikliai neturi '1' svirties, todėl perkelkite '2' stabdymo svirtį STOP (stabdymo) kryptimi. Laikykite, kol sustos variklis.
4. Sustojus varikliui, atleiskite '2' stabdymo svirtį ir patikrinkite, ar ji sugrįžo į įprastinę padėtį (užsidegs įkrovos ir alyvos slėgio lemputės).
5. Perkelkite jungiklį į '0' poziciją ir ištraukite jį. Turi užgesti lemputės.

Naudojimo instrukcijos

Preso transportavimas į darbo vietą

Kai norėdami pastatyti presą naudojate kėlimo įrangą, įsitikinkite, ar kėlimo įranga turi DAL (darbinės apkrovos limitą), atitinkantį preso svorį (žr. skyrių Techniniai duomenys arba ant mašinos serijinės plokštės). Reikiamas grandines arba diržus tvirtinkite TIK prie kėlimo tvirtinimo vietos, esančios ant preso viršutinės dalies.

Atlikę patikrą, nurodytą skyriuje Patikrinimas prieš darbą, galite įjungti variklį.

Belle grupės RPC tipo presai turi išcentrinę sankabą – tai leidžia varikliui veikti tuščiąja eiga be varančiosios pavarų dėžės. Padidėjus variklio apsukų skaičiui, sankaba jungia ir valdo pavarų dėžę. Kad variklis tinkamai veiktų, turi būti nustatytas maksimalus variklio apsukų greitis.

Iki galo atidarykite droselį, o krypčiai nustatyti (pasukti, vairuoti) naudokite valdymo rankeną.

Valdymo rankena yra sukonstruota taip, kad operatoriui paleidus rankeną, o įrenginiui veikiant reversine eiga, ji automatiškai persijungtų ir įrenginys pradėtų judėti priekine eiga. Tai įrenginio saugumo ypatybė.

Įprastos darbinės operacijos metu nespauskite preso ir nesistenkite padidinti jo darbo tempo. Įrenginio eigos greitį sąlygoja presuojamo paviršiaus būklė.

Dirbdami reversine eiga, laikykitės saugumo reikalavimų. Įsitikinkite, ar įrenginiui veikiant reversine eiga nebus jokių kliuvinių. Jei presuojamas paviršius yra nuokalnėje, preso darbinė eiga turi būti ypač kontroliuojama. Norėdami sumažinti preso pasvirimo kampą, jei būtina, naudokite prie preso važiuoklės žemutinės dalies pritvirtintą lyną. Esant nuokalnei, nedirbkite skersai (preso eigos kryptis į viršų/į apačią).

Dirbdami su presu, naudokite įprastus metodus, kol bus pasiektas reikiamas dangos suspaudimas.

Jei jums reikia supresuoti keletą skirtingų dangos sluoksnių, supresuokite kiekvieną sluoksnį atskirai.

Sustabdykite preso vibraciją ir nustatykite droselį į tuščiosios eigos režimą. Variklio sustabdymo procedūra aprašyta atitinkamame skyrelyje apie START/STOP (įjungti/išjungti).

Aplinkosauga

Nurodymai dėl saugaus atliekų tvarkymo

Aplinkosaugos instrukcijos.

Mašinoje yra vertingų medžiagų. Atsižvelgdami į atliekų tvarkymo ypatybes, išmontuokite išmetimui skirtą aparatą dalimis.

Detalė	Medžiaga
Rankena	Plienas
Priekinis Dangtis	HDPE
Pagrindinis Korpusas	Plienas
Pagrindo Plokštė	Plienas
Rankenos	Poliuretano Puta
Variklis	Aliuminis
Pritaikomi Įtvarai	Plienas, Guma
Įvairios Dalys	Metalas ir Aliuminis

Gedimų apžvalga

Problema Priežastis Ka daryti
Neveikia variklis.	Baigėsi degalai.	Nuimkite degalų bako kamštį.
		Pripildykite degalų baką.
	Išsijungė variklis.	Ijunkite variklj.
	Apsinešusi žvakė.	Išvalykite ir vėl surguliuokite žvakės protarpį.
	Šaltas variklis.	Uždarykite droselinę sklendę.
	Teka iš variklio.	Honda: atidarykite droselį, iki galo atidarykite droselinę sklendę, patraukite atitraukiamą starterį, kol užsives variklis.
		Hatz: greičio valdymo jungiklj perjunkite į stabdymo poziciją, truktelėkite starterį 5 kartus, po to pakartokite procedūrą.
Neužsiveda variklis.	Techninis gedimas.	Kreipkitės į tarpininką arba Belle grupę.
Nejuda presas.	Per mažas variklio greitis. Nustatykite variklio greitį.
	Atsilaisvinęs varantysis diržas.	Sureguliuokite diržo įvaržą.
	Užsikimšo oro filtras.	Išvalykite arba jį pakeiskite.
	Nusidėvėjusi arba pažeista sankaba.	Patikrinkite arba pakeiskite kaip turi būti.
	Sugedusi pavara.	Kreipkitės į tarpininką arba Belle grupę.
	Sugedusi pavarų dėžė.	Kreipkitės į tarpininką arba Belle grupę.
Lėta eiga į priekį.	Hidraulinėje galvutėje yra pernelyg daug tepalų.	Sumažinkite tepalų lygį.
	Neteisingas valdymo sistemos nustatymas.	Kreipkitės į tarpininką arba Belle grupę.
Lėta reversinė eiga	Nepakankamas tepalų kiekis galvutėje.	Papildykite tepalų kiekį ir išleiskite orą iš sistemos.
	Oras valdymo sistemoje.	Išleiskite orą.
	Neteisingas valdymo sistemos nustatymas.	Kreipkitės į tarpininką arba Belle grupę.
Hidraulinės alyvos nuotėkis.	Nuotėkis jungtyse.	Užsandarinkite jungtis
	Pažeista hidraulinė žarna.	Pakeiskite ją.
	Pavarų dėžės stūmoklio sandarinimo defektai.	Kreipkitės į tarpininką arba Belle grupę.
Netolygiai veikiantis irenginys.	Pažeistas smūginis aptaisas.	Pakeiskite visus keturis aptaisus.

Belle grupės presas su reversine plokšte yra pritaikytas ilgalaikei eksploatacijai. Nepaisant to, labai svarbu, kad būtų atliekami šiame skyriuje nurodyti techninės priežiūros darbai.

Rekomenduotina, kad visus pagrindinius techninės priežiūros ir remonto darbus atliktų Belle grupės patvirtintas tarpininkas. Visuomet naudokite Belle grupės atsargines dalis - naudojant falsifikuotas dalis negalioja garantija.

Prieš atlikdami mašinos remonto darbus, išjunkite variklį. Dirbdami su dyzeliniu varikliu, patikrinkite, ar stabdiklis yra stabdymo pozicijoje.

Kad būtų nustatytas tikslus skysčio lygis, presą visuomet statykite ant lygaus paviršiaus. Naudokite tik nurodytus tepalus (žr. kitame puslapyje pateiktą lentelę).

Įdirbio laikotarpis

Naudojant presą pirmą kartą, variklio alyva turi būti keičiama po pirminio įdirbio (išsamesnę informaciją rasite Gamintojo vadove). Diržo įtempimas turi būti tikrinamas po 4 valandų naudojimo.

Varomasis diržas

Nuimkite diržo apsaugą, po to smiliumi spustelėkite diržo vietą, esančią tarp variklio pavaros ir pavarų dėžės skriemulio, ir patikrinkite jo įvaržą. Diržas turėtų išsitempti nuo 10 iki 15 mm. Norėdami sureguliuoti diržo įvaržą, atlaisvinkite ant diržo įtempimo įtaiso esantį nustatymo sraigtą ir paslinkite jį į dešinę. Jei nustatėte įvaržą, vėl priveržkite nustatymo sraigtą ir patikrinkite diržo įvaržą dar kartą. Baigdami tinkamai ir saugiai sumontuokite diržo apsaugą.

Periodinė techninė priežlūra		Kas 8 Valandas	Pirmą mėnesį / 50 Valandų	150 Valandų	250 Valandų	500 Valandų
Variklio Tepalas	Patikrinkite lygį	√
	Keitimas		√		√
Oro Filtras	Patikrinkite / išvalykite		√
	Keitimas, jei būtina/kas 12 mėn.
Varantysis Diržas Įvarža			√		√

Alyva/degalų tipas ir kiekis – žvakės tipas

	Alyvos Tipas	Kiekis (Litrai)	Kuro Tipas	Talpa (Litrai)	Degimo Žvakės Tipas	Tarpas Tarp Elektrodų (Mm)
Benzininis Honda GX390 S.A.E.	10W 30 1.1 Neetiliuotas 6.4				BM6ES or BPR6ES	0.6 - 0.7
Dyzelinis Hatz 1D81Z	S.A.E. 10W 30 1.8	Dyzelis (BS2869)	10 N/A N/A

Alyvos tipas ir kiekis

Komponentas Alyvos Tipas		Honda GX390 (Litrai)	Hatz 1D81Z (Litrai)
Pavarų Dėžė	S.A.E. 75W 90	1.2	1.2
Hidraulinis Valdymas	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

ATSARGIAI

ŠIOS OPERACIJOS METU PATARTINA UŽKELTI MAŠINĄ ANT GUMOS PAKLOJO ARBA ANALOGIŠKO PAGRINDO, KAD BŪTŲ NEUTRALIZUOTA VIBRACIJA.

Hidraulinės sistemos išleidimas

1. Įsitikinkite, ar įrenginys stovi ant lygaus pagrindo.
2. Nuimkite pripylimo dangtį ir pripildykite pompos galvutę alyvos. Pildykite tol, kol lygio indikatorius užfiksuos maksimalų alyvos lygį.
3. Naudodami valdymo rankeną (padėtis „eiga į priekį“ keičiama į padėtį „reversinė eiga“) lėtai siurbkite tol, kol sumažės alyvos lygis.
4. Vėl pripildykite pompos galvutę alyvos. Siurbkite tol, kol pajusite pasipriešinimą, o rankena užsifiksuos „reversinės eigos“ padėtyje.
5. Vėl įpilkite maksimalų alyvos kiekį.
6. Priveržkite išleidimo varžtą ir patikrinkite įrenginio veikimą.

Techninė priežiūra ir remontas

Valdymo pompos surinkimas

1. Suspaustu oru kruopščiai išvalykite vidinę korpuso dalį. Patikrinkite, ar neįbrėžti slankiojantys cilindrai (su O žiedais) ir ar tarp jų nėra aštrių kampų.
2. Įdėkite įvorę į korpusą.
3. Sutepkite viršutinį tarpiklį hidrauline alyva ir uždėkite jį ant krumpliastiebinės pavaros (atidarykite šoninę dalį dengiančią krumpliastiebinę pavarą).
4. Sutepkite krumpliastiebinę pavarą hidrauline alyva ir stumkite ją į korpusą tol, kol viršutinis tarpiklis atsidurs įlaide, tuomet patikrinkite, ar krumpliai yra teisingoje pozicijoje. Įlaide esantis viršutinis tarpiklis reiškia priekinę eigą.

ATSARGIAI

Jei įrenginys veikia atbuline eiga, valdymo rankenos juda lygiagrečiai su korpusu operatoriaus kryptimi.

1. Sutepkite dantratį hidrauline alyva (be O žiedų), įdėkite jį į korpusą su krumpliastiebinė pavara. Patikrinkite, kaip pavara veikia nuo priekinės iki reversinės eigos (žr. Įspėjimas).
2. Išimkite dantratį ir pritaisykite du O žiedus (prieš tai patikrinkite, ar jie nėra pažeisti).
3. Sutepkite dantratį ir O žiedus hidrauline alyva ir atsargiai įdėkite juos į korpusą. Patikrinkite, ar krumpliastiebinė pavara yra tinkamoje padėtyje. Tai lengviausia nustatyti, kai ji veikia reversine eiga.
4. Pritaisykite pleištą ir laikantįjį žiedą. Norėdami juos sumontuoti, spustelėkite dantratį iš priešingos pusės.
5. Padėkite korpusą pildymo anga į apačią ir ant apatinės dalies pritaisykite O žiedus. Rekomenduojame naudoti Loctite 518 tarpiklį.
6. Naudodami Loctite 243, sumontuokite hidraulinę jungtį ir Dowty poveržlę.
7. Naudodami Loctite 243, sumontuokite laikytuvą ir pritvirtinkite jį 4 varžtais ir poveržlėmis.
8. Nestipriai prisukite kaiščio varžtą ir veržlę. Neveržkite.

Garantija

Naujajam Belle grupės presui su vienos krypties plokšte suteikiama 1 metų (12 mėnesių) garantija, kuri pradeda galioti nuo tos dienos, kai klientas įsigyja gaminį.

Belle grupės garantija taikoma atsiradus konstrukcijos ar medžiagų defektams.

Belle grupė netaiko garantijos tokiais atvejais:

1. kai gedimai atsiranda netinkamai naudojant įrenginį, jį numetus ar kitaip nerūpestingai naudojant, nesilaikant gamintojo pateiktų surinkimo, valdymo ar naudojimo instrukcijų;
2. jei pakeitimai, papildymai ar remontas atliekamas ne Belle grupės atstovų ar jų įgaliotų asmenų;
3. esant transportavimo ar gabenimo bet kokiu transportu iki ir iš Belle grupės arba jų įgalioto atstovo dėl remonto ar patikrinimo ne pagal garantinę paraišką išlaidoms;
4. medžiagoms ir/ar darbo išlaidoms atnaujinant, taisant ar pakeičiant gaminio dalis dėl natūralaus nusidėvėjimo.

Žemiau išvardytoms dalims garantija netaikoma:

• pavarų diržams • variklio oro filtrui variklio žvakei

Altrad Belle ir/arba jų įgalioti atstovai, vadovai, darbuotojai ar draudikai neprisiima atsakomybės už gedimus, nuostolius ar išlaidas, tiesiogiai ar kitaip atsiradusius dėl nemokėjimo naudotis gaminiu.

Paraiškos dėl garantijos

Visos paraiškos dėl garantijos pirmiausia turi būti perduotos Altrad Belle atstovams telefonu, faksu, el. paštu arba paprastu paštu:

Paraiškos dėl garantijos:

Garantijos Registracija

Siekdami pagerinti „ALTRAD Belle“ įmonės rodiklius aplinkosaugos srityje, pradėjome taikyti garantijos registraciją internetu. Registracijos puslapį mūsų interneto svetainėje galima rasti adresu:

Į registracijos puslapį galima patekti ir savo išmaniuoju telefonu nuskenavus QR (Quick Response) kodą.

Hatz dyzelinis variklis
