Cuddy DC II - Climatiseur DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation marine autonome
Marque	Dometic
Modèle	Cuddy DC II
Capacités frigorifiques	6 000, 8 000, 12 000, 16 000, 20 000 BTU/h
Alimentation électrique	230 V AC / 24 V DC (selon modèle)
Type de réfrigérant	R32 (inflammable)
Température d'eau de mer minimale	4,4 °C (40 °F)
Température d'eau de mer maximale	32,2 °C (90 °F)
Pression d'eau de mer minimale	4,5 psi (0,31 bar)
Pression d'eau de mer maximale	60 psi (4,14 bar)
Dimensions (L x l x H) approximatives	400 x 300 x 250 mm (selon modèle)
Poids approximatif	25 à 35 kg selon modèle
Utilisation	Bateaux et yachts
Fonctions principales	Refroidissement, chauffage (modèles réversibles)
Entretien et nettoyage	Nettoyage régulier du filtre à air, purge des condensats, entretien du circuit d'eau de mer
Sécurité	Disjoncteur dédié, mise à la terre, prévention des fuites de réfrigérant inflammable
Pièces détachées et réparabilité	Filtre à air, pompe à eau de mer, pièces électriques disponibles auprès de Dometic
Garantie	2 ans (selon région)
Informations générales	Installation par un professionnel agréé, respect des normes locales

FOIRE AUX QUESTIONS - Cuddy DC II DOMETIC

Comment installer le climatiseur Cuddy DC II ?

L'installation doit être réalisée par un technicien agréé. Respectez les instructions du manuel concernant le positionnement, les conduits, le raccordement à l'eau de mer et les branchements électriques. Assurez-vous que l'appareil est correctement mis à la terre et que le disjoncteur est adapté.

Quel type de réfrigérant utilise le Cuddy DC II ?

Le Cuddy DC II utilise du réfrigérant R32, qui est inflammable. Manipulez-le avec précaution et confiez toute intervention à un professionnel.

Comment nettoyer les filtres à air ?

Retirez le filtre à air et nettoyez-le avec un aspirateur ou à l'eau tiède savonneuse. Laissez sécher complètement avant de le remettre en place. Effectuez cette opération tous les mois en utilisation intensive.

Quelle pompe à eau de mer est nécessaire ?

Utilisez une pompe à eau de mer adaptée à la capacité de votre climatiseur (ex. 20 A max). La pompe doit être installée sous la ligne de flottaison et équipée d'une crépine.

Quelle est la tension d'alimentation requise ?

Le climatiseur fonctionne sous 230 V AC ou 24 V DC selon le modèle. Vérifiez la plaque signalétique et assurez-vous que le circuit est protégé par un disjoncteur de taille appropriée.

Comment purger les condensats ?

Le bac de récupération des condensats est équipé d'un raccord cannelé. Connectez un tuyau de purge et acheminez-le vers un point de collecte approprié. Vérifiez que le tuyau n'est pas obstrué.

Quelle est la pression d'eau de mer recommandée ?

La pression d'eau de mer doit être comprise entre 4,5 psi (0,31 bar) et 60 psi (4,14 bar). En dehors de ces valeurs, les performances peuvent être réduites.

Puis-je utiliser l'appareil en mode chauffage ?

Certains modèles du Cuddy DC II sont réversibles et offrent une fonction de chauffage. Consultez la notice pour vérifier les capacités de votre modèle.

Comment entretenir le circuit d'eau de mer ?

Vérifiez régulièrement la crépine et la pompe. Nettoyez la crépine des débris. Assurez-vous que les tuyaux ne sont pas pliés ou obstrués. Effectuez un contrôle annuel par un professionnel.

Où trouver les pièces de rechange ?

Contactez votre revendeur Dometic ou consultez le site dometic.com pour trouver les pièces d'origine. Utilisez uniquement des pièces spécifiées par le fabricant pour garantir la sécurité.

MODE D'EMPLOI Cuddy DC II DOMETIC

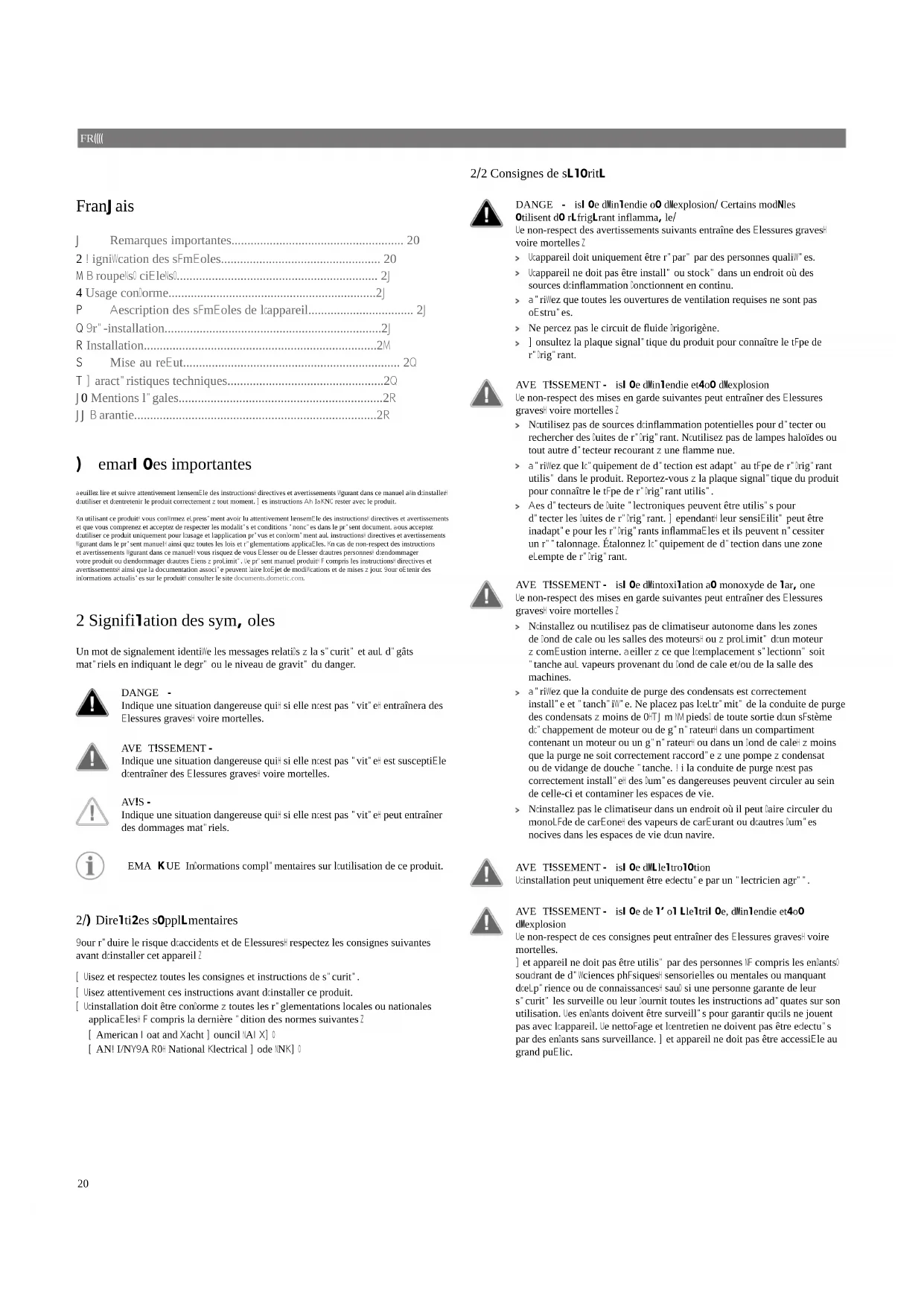

Avant d'utiliser ce produit, vous confirmez et acceptez de vous conformer aux instructions et avertissements directs et indirects, et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous devez utiliser ce produit uniquement comme prévu et conformément aux instructions, directives et avertissements figurant dans ce manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements contenus dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager l'équipement ou de causer des dommages matériels.

Un mot de signalement identifie les messages relatifs à la sécurité et aux dégâts matériels en indiquant le degré ou le niveau de gravité du danger.

DANGER -

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera des blessures graves voire mortelles.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves voire mortelles.

ATTENTION

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

REMARQUE : Informations complémentaires sur l'utilisation de ce produit.

2) Directives supplémentaires

Pour réduire le risque d'accidents et de blessures, respectez les consignes suivantes avant d'installer cet appareil.

Utilisez et respectez toutes les consignes et instructions de sécurité. Lisez attentivement ces instructions avant d'installer ce produit. L'installation doit être conforme à toutes les réglementations locales ou nationales applicables, y compris la première édition des normes suivantes.

Le non-respect des avertissements suivants entraîne des blessures graves voire mortelles.

L'appareil doit uniquement être réparé par des personnes qualifiées. L'appareil ne doit pas être installé ou stocké dans un endroit où des sources d'inflammation fonctionnent en continu. Assurez-vous que toutes les ouvertures de ventilation requises ne sont pas obstruées. Ne percez pas le circuit de fluide frigorigène. Consultez la plaque signalétique du produit pour connaître le type de réfrigérant.

AVERTISSEMENT - Risque d'incendie et d'explosion

Le non-respect des mises en garde suivantes peut entraîner des blessures graves, voire mortelles.

N'utilisez pas de sources d'inflammation potentielles pour détecter ou rechercher des fuites de réfrigérant. N'utilisez pas de lampes halogènes ou tout autre détecteur recourant à une flamme nue. Assurez-vous que l'équipement de détection est adapté au type de réfrigérant utilisé dans le produit. Reportez-vous à la plaque signalétique du produit pour connaître le type de réfrigérant utilisé. Des détecteurs de fuite électroniques peuvent être utilisés pour détecter les fuites de réfrigérant. Cependant, leur sensibilité peut être inadaptée pour les réfrigérants inflammables et ils peuvent nécessiter un réétalonnage. Étalonnez l'équipement de détection dans une zone exempte de réfrigérant.

AVERTISSEMENT - Risque d'asphyxie au monoxyde de carbone. Le non-respect des mises en garde suivantes peut entraîner des blessures graves, voire mortelles.

N'installez ou n'utilisez pas de climatiseur autonome dans les zones de fond de cale ou les salles des moteurs ou à proximité d'un moteur à combustion interne. Veillez à ce que le placement sélectionné soit étanche aux vapeurs provenant du fond de cale et/ou de la salle des machines. Assurez-vous que la conduite de purge des condensats est correctement installée et étanchée. Ne placez pas l'extrémité de la conduite de purge des condensats à moins de 0,61 m (2 pieds) de toute sortie d'un système d'échappement de moteur ou de générateur dans un compartiment contenant un moteur ou un générateur ou dans un fond de cale, à moins que la purge ne soit correctement raccordée à une pompe à condensat ou de vidange de douche étanche. Si la conduite de purge n'est pas correctement installée, des fumées dangereuses peuvent circuler au sein de celle-ci et contaminer les espaces de vie. N'installez pas le climatiseur dans un endroit où il peut faire circuler du monoxyde de carbone, des vapeurs de carburant ou d'autres fumées nocives dans les espaces de vie du navire.

AVERTISSEMENT - Risque d'électrocution.

L'installation peut uniquement être effectuée par un électricien agréé.

AVERTISSEMENT - Risque d'incendie et d'explosion.

Le non-respect de ces consignes peut entraîner des blessures graves, voire mortelles.

Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) souffrant de déficiences physiques, sensorielles ou mentales ou manquant d'expérience ou de connaissances, sauf si une personne garante de leur sécurité les surveille ou leur fournit toutes les instructions adéquates sur son utilisation. Les enfants doivent être surveillés pour garantir qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. Cet appareil ne doit pas être accessible au grand public.

AVERTISSEMENT - Risque d'explosion.

Le non-respect de ces consignes peut entraîner des blessures graves, voire mortelles.

N'installez pas le climatiseur dans un endroit contenant des moteurs à essence, des réservoirs, des bouteilles, des régulateurs, des vannes ou des raccords de conduite de carburant. Cette indication contredit les unités autonomes ne répondant pas aux exigences fédérales en matière de protection contre l'inflammation. Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Les composants électriques susceptibles de produire des arcs ou des étincelles doivent uniquement être remplacés par des pièces spécifiées par le fabricant de l'appareil. Le remplacement par d'autres pièces peut entraîner l'inflammation du réfrigérant en cas de fuite.

AVERTISSEMENT - Il existe un danger d'électrocution.

Le non-respect de ces consignes peut entraîner des blessures graves, voire mortelles.

Veillez à relier le climatiseur à la terre de manière appropriée afin de minimiser les risques de choc électrique. Reportez-vous aux instructions d'installation pour plus d'informations. Chaque climatiseur installé nécessite son propre disjoncteur. Si un seul climatiseur est installé, la pompe à eau de mer ne nécessite pas de disjoncteur dédié. Si plusieurs climatiseurs utilisent la même pompe à eau de mer, les fils de la pompe sont connectés à un panneau de relais de pompe (19R96), lui-même raccordé à un disjoncteur dédié dimensionné pour la pompe (20 A max). Reportez-vous au schéma de câblage fourni avec le panneau de relais de pompe (19R96). Les connexions électriques dans le fond de cale et/ou sous la ligne de flottaison doivent disposer de prolongateurs bout à bout thermorétractables. Le câblage sur site doit être conforme aux normes électriques en vigueur. L'alimentation de l'unité doit être comprise dans la plage de tensions de fonctionnement indiquée sur la plaque signalétique. Des fusibles ou des disjoncteurs de taille appropriée doivent être installés pour la protection des circuits de dérivation. Reportez-vous à la plaque signalétique pour connaître la taille maximale des fusibles/disjoncteurs (max 10 A) et la capacité minimale du circuit (min 15 A).

AVIS -

Cet appareil contient des gaz à effet de serre fluorés dans un équipement hermétique. Reportez-vous à l'étiquette figurant sur la plaque signalétique du groupe de condensation pour connaître la quantité de fluide frigorigène indiquée en poids et en CO2. Le fluide frigorigène ajouté doit être inscrit sur l'étiquette de l'unité.

AVIS -

N'utilisez pas le tuyau en cuivre pour pousser, tirer, soulever ou porter le produit.

L'installation mécanique et électrique et la configuration de l'appareil doivent être réalisées par un technicien agréé disposant des compétences et connaissances structurelles et fonctionnelles requises en matière d'équipements et d'installations maritimes, au regard des réglementations en vigueur dans le pays dans lequel l'équipement doit être installé et/ou utilisé, et ayant suivi une formation de sécurité pour identifier et éviter les dangers impliqués.

Usage non conforme

Ce manuel est destiné à l'installation des systèmes de climatisation autonomes ACB, BCF, ACB+K, AF, BCH, BCF, BCF-UGH, BCF et CF. Ci-après dénommés « climatiseurs ». Le climatiseur est conçu pour être utilisé sur les bateaux et les yachts. Le climatiseur convient uniquement à l'usage et à l'application prévus conformément aux présentes instructions.

Le produit convient uniquement à l'usage et à l'application prévus conformément au présent manuel d'instructions.

Le manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une réalisation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant

d'une installation, d'un montage ou d'un raccordement incorrect, y compris d'une surtension ; d'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant ; de modifications apportées au produit sans autorisation explicite du fabricant ; d'usages différents de ceux décrits dans ce manuel.

Aometric se réserve le droit de modifier l'apparence et les spécifications produit.

Description des symboles de l'appareil

Attention : Risque d'incendie / Matériaux inflammables

Attention : Matériau à combustion lente. Réfrigérant inflammable.

Groupe de sécurité de fluide frigorigène A2L

Consultez le manuel d'utilisation.

Consultez le manuel de service.

6 Pré-installation

AVIS -

Les bacs de récupération des condensats des systèmes autonomes ACB, BCF, BCF, BC et CF sont équipés d'isolateurs de vibrations installés au fond du bac. Les isolateurs sont conçus pour amortir les vibrations causées par le fonctionnement du climatiseur et empêcher leur transfert vers la surface montée. Placez le climatiseur avec précaution sur les surfaces de montage car les isolateurs peuvent être endommagés.

AVIS

Le climatiseur doit être monté sur une surface plane et de niveau telle que la partie intérieure du casier sous une couchette ou une banquette ou à un emplacement similaire. Assurez-vous que le câblage ne sera pas soumis à des fuites, à la corrosion, à une pression excessive, à des vibrations, à des bords tranchants, ou à tout autre effet environnemental négatif, y compris les effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs. Vérifiez que les dispositifs de protection, la tuyauterie et les raccords sont protégés autant que possible contre les effets nuisibles sur l'environnement tels que l'accumulation de saletés et de débris ou la collecte et le gel de l'eau dans les tuyaux de décharge. Des précautions doivent être prises pour éviter des vibrations ou des pulsations excessives sur la tuyauterie de réfrigération.

FR

6/) Détermination de l'emplacement d'installation

J. Positionnement de BâC et CâC par rapport au débit d'air

M00 in RQ2 cm 9 400 in 0 cm 2 Dissipateur thermique : Grille de retour d'air 6 | cloison 6 Ylul d'air

Positionnement de tous les autres climatiseurs par rapport au flux d'air

400 in 时Gcm3 9 MH00 in R-G2 cm 2 Grille de retour d'air : cloison

6Ylu d'air

2.1 Choisissez un emplacement avec un flux d'air suffisant. La grille de retour d'air doit avoir un dégagement avant minimum de 400 in (0 cm) pour permettre la circulation de l'air sans obstruction. Si le climatiseur est positionné perpendiculairement à la grille de retour d'air, maintenez un dégagement minimum de MH00 in (RH2 cm) pour permettre la circulation de l'air côté admission. 4. GVTX et TX Onil Oement : Prévoyez une surface ajourée minimale de NH00 in (R:02 cm) au-dessus et en dessous du dissipateur de chaleur.

6/2 Rotation du ventilateur

Cette section explique comment faire pivoter le ventilateur pour chaque type d'unité. Si nécessaire, faites pivoter le ventilateur dans les sens permettant d'évacuer le plus directement le flux d'air à travers le conduit.

6/2) Ventilateurs GTX, GVTX, DTG et TX

Rotation du ventilateur sur les systèmes BâC, BâC, HACB et CâC

Resserrez la vis de réglage de la plaque de montage du ventilateur.

1. Inclinez le ventilateur dans la position souhaitée.

Serrez la vis de réglage.

6/2/2 Ventilateurs MCS, ECD et GT

Rotation du ventilateur sur les systèmes MCS, ECD et GT

Plaque du ventilateur

1. Retirez les sept vis de la plaque. 2. Inclinez le ventilateur dans la position souhaitée. 3. Fixez le ventilateur en place à l'aide de vis autotaraudeuses (non fournies).

6/2/6 Ventilateur DCU

Rotation du ventilateur du système DCU

1. Retirez les vis du support. 2. Retirez les vis du bac de purge ou du support.

1. Retirez les vis de la plaque du ventilateur. 2. Fixez les vis en fixant le ventilateur au bac de purge ou au support. 3. Inclinez le ventilateur dans la position souhaitée. 4. Fixez le ventilateur en place à l'aide de vis autotaraudeuses (non fournies). 5. Bouchez tous les trous inutilisés pour éviter toute fuite d'air.

6/6 Positionnement des filtres à air

Les filtres à air éliminent les particules en suspension dans la cabine et assurent la propreté de la bobine de l'évaporateur. Placez un filtre à air sur le climatiseur ou dans la grille de retour d'air pour chaque climatiseur.

6/9 Mise en place des grilles et des boîtes de transition

Tenez compte des points suivants lors du positionnement des grilles et des boîtes de transition :

Installez la grille d'alimentation en air aussi haut que possible à un emplacement permettant une distribution uniforme de l'air au sein de la cabine. Dirigez les ailettes de la grille vers le haut. Installez la grille de retour d'air aussi bas et près du climatiseur que possible pour assurer un flux d'air approprié vers l'évaporateur. Ne dirigez pas la sortie d'alimentation en air vers la grille de retour d'air, car cela pourrait placer le système en cycle court. Laissez un espace suffisant derrière la grille d'alimentation en air pour la boîte de transition et le raccord de conduit. Reportez-vous à la section spécifications à la page 28.

7 Installation

AVERTISSEMENT - Risque d'électrocution

L'installation peut uniquement être effectuée par un électricien agréé.

7.1 Installation des supports de montage et de la purge des condensats

AVIS

Pour éviter d'endommager le bac de purge, n'appliquez pas plus de deux couches de ruban d'étanchéité autour du raccord cannelé et ne le serrez pas trop.

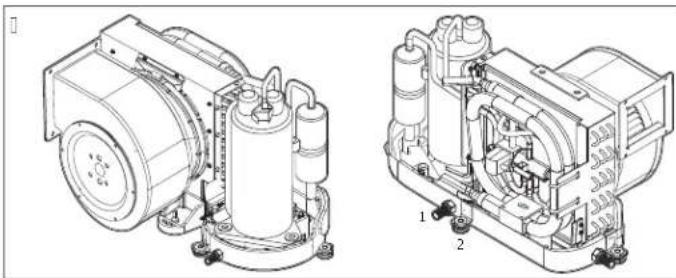

Positionnement type des supports de montage et des purges des condensats

Raccord cannelé de purge des condensats

Support de montage

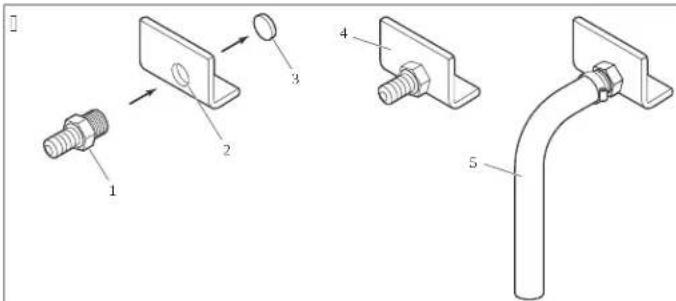

Installation de la purge des condensats pour BCF + BACF + ACB et CF

FR

Raccord cannelé pour purge filetée : tuyau de purge, bouchon d'étanchéité concave

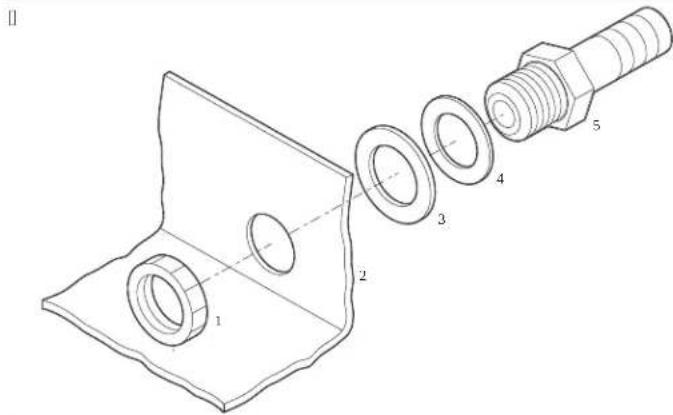

Installation de la purge des condensats pour tous les autres climatiseurs

Écrou de blocage, rondelle

Bac de purge

6 Rondelle d'étanchéité liquide

J. Pour les unités Bcf + BaCf + ACB et cf 2

À l'aide de la petite extrémité du raccord cannelé, chassez le bouchon d'orifice de purge orienté vers l'arrière en appliquant un coup rapide avec un maillet en caoutchouc. Jetez le bouchon de l'orifice d'évacuation. Appliquez du mastic d'étanchéité autour de l'extrémité filetée du raccord cannelé. Enfoncez le raccord cannelé dans l'orifice de purge et serrez-le fermement.

1. Pour tous les autres climatiseurs ?

Insérez une rondelle pleine et une rondelle d'étanchéité liquide dans le raccord cannelé, puis insérez-le dans l'orifice de purge. Vissez le raccord à l'aide d'un écrou de blocage.

M. Fixez le tuyau de purge au raccord cannelé à l'aide d'un collier de serrage en acier inoxydable.

1. Acheminez le tuyau de purge vers le bas jusqu'à un point de collecte sûr et approprié.

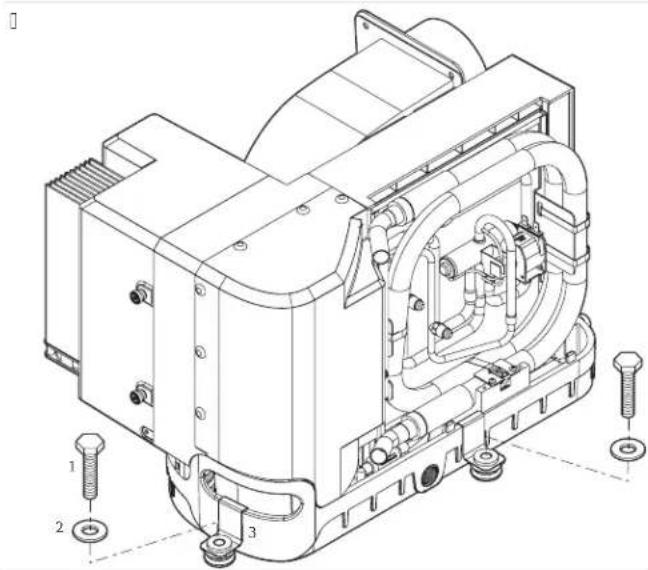

Installation du support de montage pour les unités B Cf H, B a C f, H A C B et C f

1 boulon de fixation non fourni, 2 rondelle plate fournie, 6 support de montage fourni

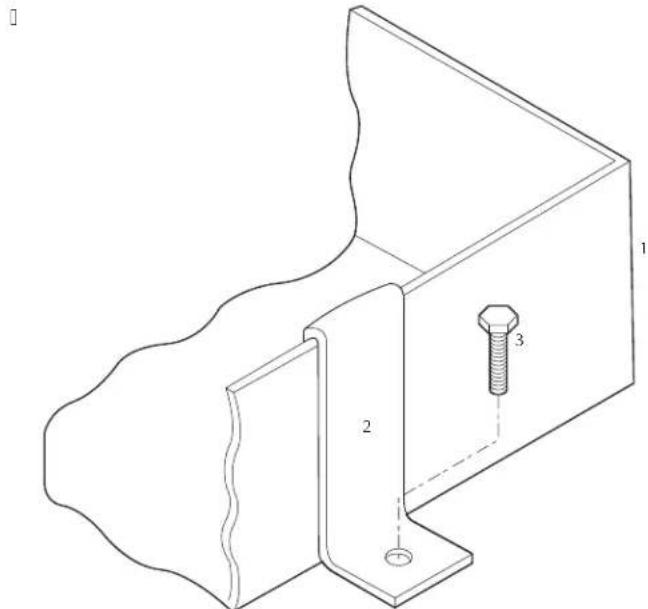

Installation du support de montage pour les autres climatiseurs

1 bac de purge, 2 support de montage, 6 boulon de fixation non fourni

P. Installez un support de montage de chaque côté du bac de purge en conservant le même espacement.

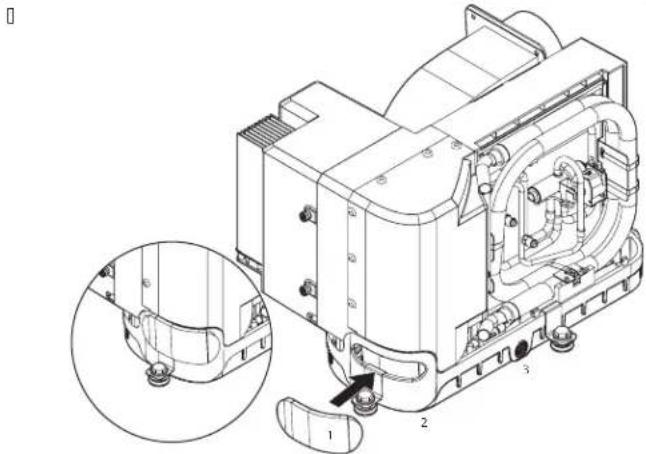

Installation de l'isolant de la poignée en mousse sur les unités BaC et Cf

Isolant de poignée en mousse

2. Ouverture de la poignée

61. Bac de purge

G. Pour les unités BaCf et Cf 2

Retirez le film recouvrant le support adhésif de l'isolant de poignée en mousse.

Positionnez l'isolant de poignée en mousse de manière à recouvrir complètement l'ouverture de la poignée en orientant le côté adhésif vers le bac de purge.

Appliquez une pression sur le contour de l'ouverture de la poignée pour coller l'isolant de poignée en mousse sur le bac de purge.

7.2 Installation des conduits

AVERTISSEMENT - Risque d'incendie ou d'explosion

Des dispositifs auxiliaires pouvant être des sources d'inflammation ne doivent pas être installés dans les canalisations, à l'exception des dispositifs auxiliaires répertoriés pour une utilisation avec l'appareil spécifique. Pour les modèles utilisant des réfrigérants inflammables et qui sont reliés par un système de conduit d'alimentation en air à une ou plusieurs pièces, l'air d'alimentation et de retour doit être directement acheminé vers l'espace. Les zones ouvertes telles que les hauts plafonds ne doivent pas être utilisées comme conduit d'alimentation en air de retour. N'acheminez pas les conduits à travers une salle des moteurs ou toute zone où ils pourraient être exposés à des vapeurs ou des gaz d'échappement dangereux.

Respectez les conditions suivantes lors de l'installation des conduits

[ ] Les conduits doivent être dimensionnés de manière appropriée pour votre application. L'acheminement des conduits doit être aussi droit, uniforme et tendu que possible, en limitant le nombre de coudes et de boucles susceptibles de réduire le flux d'air. [ ] Fixez solidement le conduit pour éviter qu'il ne s'affaisse. [ ] N'aplatissez pas et ne pliez pas les conduits. [ ] Coupez les longueurs de conduit excédentaires après installation. [ ] Isolez les conduits lorsqu'ils sont situés dans des zones exposées à une forte chaleur.

Si une boîte de transition est utilisée, la surface totale des conduits d'alimentation en air sortant de la boîte doit être au moins égale à la surface totale des conduits d'alimentation entrant dans la boîte. Reportez-vous à la section Spécifications à la page 28.

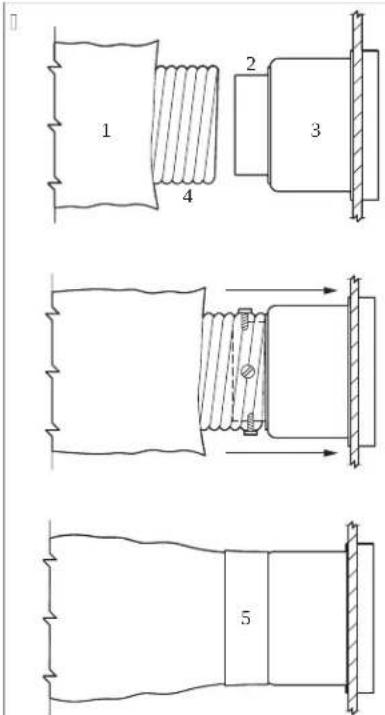

Connexion des conduits

Isolant en fibre de verre, conduit interne en métal, languette de montage, ruban adhésif, boîte de transition

Faites glisser le tube interne en mylar autour de la bague de montage vers la boîte de transition. 2. Vissez trois ou quatre vis en acier inoxydable à travers le tube en mylar dans la bague de montage en capturant deux ou trois vis avec les têtes de vis. 3. Faites glisser l'isolant en fibre de verre autour du tube interne en mylar vers la boîte de transition. Fixez le raccord avec du ruban adhésif.

7/6 Installation du système d'eau de mer

AVS

Le non-respect de cette procédure annulera la garantie.

Tenez compte des consignes suivantes lors de la configuration du système d'eau de mer :

La crépine doit se trouver sous la pompe. Les tubes doivent être droits. Les tubes ne doivent présenter ni plis ni boucles ni surélévations au niveau desquels l'air pourrait s'accumuler. La pompe et la crépine doivent se trouver en dessous de la ligne de flottaison. L'entrée du passe-coque, la valve à boisseau sphérique, le tube et la crépine ne doivent pas être plus petits que l'entrée de la pompe. Installez le raccord passe-coque aussi bas que possible sous la ligne de flottaison. La pompe doit être équipée d'un passe-coque d'admission. Évitez autant que possible de couder les raccords à 90°. Assurez-vous que la tête de pompe est orientée dans le sens du débit d'eau. Appliquez du ruban d'étanchéité sur tous les raccords filetés.

Voir les spécifications à la page 28 pour connaître les valeurs de pression et de température d'eau maximale et minimale.

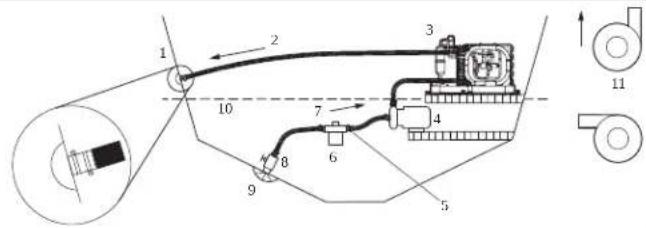

Système d'eau de mer

FR

Entrée d'eau de mer : 1. Installez une entrée passe-coque d'eau de mer (scoop) aussi près de la quille et aussi bas que possible sous la ligne de flottaison. Fixez l'entrée passe-coque (scoop) à l'aide du produit d'étanchéité de qualité maritime conçu pour une utilisation sous l'eau. 2. Installez une vanne en bronze plein sur l'entrée passe-coque d'eau de mer (scoop). 3. Installez une crépine d'eau de mer en dessous du niveau de la pompe avec accès au filtre. 4. Montez la pompe au-dessus de la crépine et au moins un pied en dessous de la ligne de flottaison. 5. Connectez la vanne d'eau de mer et la crépine avec un tuyau ascendant renforcé de qualité maritime. 6. Raccordez l'évacuation du fluide ascendant de la pompe à l'entrée inférieure du serpentin des climatiseurs à l'aide d'un flexible renforcé de qualité maritime. 7. Connectez l'évacuation du serpentin au raccord passe-coque de décharge à la mer à l'aide d'un tuyau renforcé de qualité maritime. 8. Évitez les boucles, les élévations ainsi que l'emploi de coudes à 90° avec le flexible d'eau de mer. Chaque coude à 90° correspond à 24 pieds de perte de charge de flexible et un coude à 90° sur la sortie de la pompe équivaut à 200 pieds de perte de charge de flexible. 9. Fixez deux colliers en acier inoxydable sur chaque raccord de tuyau, en inversant les colliers si nécessaire. 10. Connectez toutes les pièces métalliques en contact avec l'eau de mer au système de liaison du navire.

7/9 Raccordements électriques

AVERTISSEMENT - Il existe un danger d'électrocution

Coupez toujours le disjoncteur d'alimentation du climatiseur avant d'ouvrir le boîtier électrique. Le non-respect de ces mises en garde peut entraîner des blessures graves voire mortelles. Assurez-vous que le boîtier électrique est situé dans une zone à l'abri de l'eau.

AVIS

Le climatiseur doit être connecté au système de liaison du navire pour éviter toute corrosion due à un courant de fuite. Chaque pompe, valve métallique et raccord du circuit d'eau de mer isolé du climatiseur par des tuyaux en plastique ou en caoutchouc doit être connecté au système de liaison du navire.

REMARQUE : Toute mise à la terre ou liaison incorrecte du système annulera la garantie.

Tous les climatiseurs sont dotés d'un bornier présentant les connexions correctes

À l'intérieur du boîtier électrique, le schéma de câblage situé à l'intérieur du boîtier électrique supplante les normes UL. Le disjoncteur doit être de taille adéquate pour protéger le système conformément aux indications figurant sur la plaque signalétique du climatiseur. Un câble pour navire de 12 AWG minimum doit être utilisé pour alimenter

le climatiseur et la pompe à eau de mer. Effectuez toutes les connexions à l'aide de cosses à œillet ou à fourche à sertir.

Respectez les consignes suivantes lors des raccordements électriques :

La mise à la terre en courant alternatif doit être connectée à la borne de terre au niveau du bornier d'entrée d'alimentation. Les connexions entre le conducteur de mise à la terre du système et le pôle neutre du système ou de liaison du navire doivent être effectuées dans le cadre du câblage du navire. Lors de la maintenance ou du remplacement d'un équipement existant contenant un goujon de mise à la terre monté sur châssis, vérifiez que ces connexions sont correctes au sein du câblage du navire. Les climatiseurs BACF et CF sont conçus pour fonctionner sur un courant alternatif ou un courant continu haute tension. Reportez-vous au schéma de câblage du navire pour connaître le positionnement correct.

Assurez-vous que la prise de terre du climatiseur est correctement connectée à la prise de terre du navire. Au sein du navire, assurez-vous que le fusible de masse est connecté au fusible de masse à un seul et même endroit.

Vérifiez et resserrez toutes les connexions électriques avant le démarrage si nécessaire.

8 Mise à la terre

ATTENTION - risque d'incendie

L'appareil contient des gaz volatils inflammables.

L'appareil doit être enlevé et mis au rebut par un spécialiste uniquement.

Dans la mesure du possible, veuillez éliminer les emballages dans les conteneurs de déchets recyclés prévus à cet effet. Pour éliminer définitivement le produit, contacter le centre de recyclage le plus proche ou votre revendeur spécialisé afin de vous informer sur les dispositions relatives au retraitement des déchets.

Caractéristiques techniques

Lisez ces instructions dans leur intégralité puis planifiez les raccordements au climatiseur à effectuer, y compris les conduits, la conduite de purge des condensats, les tuyaux d'entrée et de sortie d'eau de mer, les connexions électriques, l'emplacement de la commande et le positionnement de la pompe à eau de mer, afin de garantir un accès facile pour les voies d'acheminement et de maintenance ultérieure.

A) Emplacements des pièces

Identification des composants du système de climatisation

B) Grille d'alimentation en air et boîte de transition

Clapet d'entrée d'eau de mer

2 Affichage numérique) B]r'pine d'eau de mer

6 Armoire de commande) 9ompe

9] àele de capreur dair z distance en option

2 Raccord cannel' de purge des condensats

: CuFau de sortie d'eau de mer )6! upport de montage

6A"charge z la mer)9] limatiseur

7 Cufau dcentur e doa de mer) B rille et vtre de retour dcair

8 Knrr' e passage-coque d'eau de mer (scoop)

A/2 SpL1iflations

Le circuit frigorifique contient une faible quantité de fluide frigorigène écologique mais inflammable. Il n'attaque pas la couche d'ozone et ne contribue pas à l'effet de serre. Une fuite de fluide frigorigène peut prendre feu.

Le produit contient des gaz à effet de serre fluorés.

L'unité de régulation est hermétiquement fermée.

Tableau 0 : (Dimensions minimales du conduit et de la grille en fonction de la capacité en BTU

	6/3 BTU 63 BTU 83 BTU	83 BTU
DiamNre de londIt mini-mom	M100 in IRG12 mm²	4100 in II 0JHO mm²	P100 in II 2R10 mm²
SorfaTe de londIt mini-mom	Q1S inj M4RT cmj0	J2H0 inj NSJHM cmj0	J7Q0 inj J2GIP cmj0
Grille de retoOr dMalair mini-mom	4S10 inj MOTHER cmj0	O4H0 inj M4J 2HT cmj0	S0H0 inj W1G2 cmj0
Grille dMalimentation en air minimom	J2H0 inj IRR4 cmj0	M2H0 inj I2OOP cmj0	4S10 inj W0THR cmj0

	123 BTU	63 BTU	83 BTU	273 BTU
DiamNtr de londIt mini-mom	G00 in || P244 mm|	R100 in || RR5S mm|	R100 in || RR5S mm|	S100 in || 20H2 mm|
SORfaTe de londOit mini-mom	2S#M inj || S24C cmj|	MSP inj || 24S14 cmj|	MSP inj || 24S14 cmj|	POW inj || W24P cmj|
Grille de retoOr dAir mini-mom	J000 inj || SRS1S cmj|	J000 inj || 0M24 cmj|	2000 inj || 2T04 cmj|	2400 inj || P45P cmj|
Grille dMalimentation en air minimom	R00 inj || 4P1Q cmj|	S00 inj || P1Q2 cmj|	J000 inj || 04P12 cmj|	J200 inj || RR42 cmj|

Tableau 0 G : Température et pression de fonctionnement

TempLratOre dWeaO de fonTionnement minimale	4001Y [4344] 0
TempLratOre dWeaO de fonTionnement maximale	5001Y [20H0] 0
Pressure dlweaO de fonTionnement minimale	4/2 psi 1012T Earl12T100 k9al
Pressure dlweaO de fonTionnement maxi-male	0/00 psi 014] Earl 44] 14 k9al

Respectez les consignes d'utilisation K9A.

L'unité peut fonctionner en dehors de ces conditions avec une capacité réduite.

B Mentions légales

Modèles GVTX : conçus pour être conformes à la forme KIOOPMN, ce produit ne doit pas être monté à moins de THS b wOoM d'une antenne de réception.

Garantie

Consultez les sections ci-dessous pour de plus amples informations relatives à la garantie et à l'assistance dans le cadre de la garantie aux États-Unis, au Canada et dans toutes les autres régions.

États-Unis et Canada

DOMETIC CORPORATION MARINE CUSTOMER SUPPORT CENTER 2000 NORTH ANDREWS AVENUE POMPANO BEACH, FLORIDA, USA 33069 1-800-542-2477

Pays d'Asie-Pacifique (APAC)

Si le produit ne fonctionne pas correctement, contactez votre revendeur ou la succursale du fabricant dans votre pays. Voir dometic.com/dealer. La garantie applicable à notre produit est de 2 ans.

Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l'appareil les documents suivants :

une copie de la facture avec la date d'achat

un motif de réclamation ou une description du dysfonctionnement

Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.

Australie : uniquement

La garantie de nos produits ne peut être exclue conformément à l'Australian Consumer Law (loi sur la protection des consommateurs en Australie). Vous avez droit à un remboursement intégral en cas de panne majeure et à un

dédommagement pour toute autre perte ou dommage prévisible. Vous êtes également éligible à la réparation ou au remplacement des produits s'ils ne présentent pas un niveau de qualité acceptable mais ne présentent pas de panne majeure.

Cette politique de garantie est soumise aux conditions et garanties obligatoires conformément aux directives du Consumer Guarantees Act.

Tous les autres pays

La période de garantie légale s'applique. Si le produit savérait défectueux, contactez la succursale du fabricant située dans votre pays voir dometic.com/dealer ou votre revendeur.

Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l'appareil les documents suivants :

une copie de la facture avec la date d'achat, un motif de réclamation ou une description du dysfonctionnement.

Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.

Toutes les autres régions

[une copie du ticket de caisse avec la date d'achat]
