Cuddy DC II - Aircondition DOMETIC - Gratis brugsanvisning og manual
Find enhedens vejledning gratis Cuddy DC II DOMETIC i PDF-format.
| Produkttype | Autonom marine aircondition |
| Mærke | Dometic |
| Model | Cuddy DC II |
| Kølekapacitet | 6 000, 8 000, 12 000, 16 000, 20 000 BTU/t |
| Strømforsyning | 230 V AC / 24 V DC (afhængig af model) |
| Kølemiddeltype | R32 (brændbart) |
| Minimum havvandstemperatur | 4,4 °C (40 °F) |
| Maksimum havvandstemperatur | 32,2 °C (90 °F) |
| Minimum havvandstryk | 4,5 psi (0,31 bar) |
| Maksimum havvandstryk | 60 psi (4,14 bar) |
| Omtrentlige mål (L x B x H) | 400 x 300 x 250 mm (afhængig af model) |
| Omtrentlig vægt | 25 til 35 kg afhængig af model |
| Anvendelse | Både og yachter |
| Hovedfunktioner | Køling, opvarmning (reversible modeller) |
| Vedligeholdelse og rengøring | Regelmæssig rengøring af luftfilter, kondensatafløb, vedligeholdelse af havvandskredsløb |
| Sikkerhed | Dedikeret afbryder, jordforbindelse, forebyggelse af lækage af brændbart kølemiddel |
| Reservedele og reparationsmuligheder | Luftfilter, havvandspumpe, elektriske dele tilgængelige hos Dometic |
| Garanti | 2 år (afhængig af region) |
| Generelle oplysninger | Installation af en autoriseret professionel, overholdelse af lokale standarder |
Ofte stillede spørgsmål - Cuddy DC II DOMETIC
Brugerspørgsmål om Cuddy DC II DOMETIC
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Aircondition i PDF-format gratis! Find din vejledning Cuddy DC II - DOMETIC og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Cuddy DC II af mærket DOMETIC.
BRUGSANVISNING Cuddy DC II DOMETIC
Vigtige anvisninger
Ved at følge producentens anvisninger erklærer du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med vilkårene og betingelserne. Du er indforstået med kun at anvende produktet til det tilsigtede formål og anvendelse i overensstemmelse med producentens anvisninger, retningslinjer og advarsler i denne produktvejledning samt i overensstemmelse med alle gældende love og forskrifter. Manglende læsning og overholdelse af disse anvisninger og advarsler kan medføre personskade og skade på produktet eller ejendom i nærheden. Der tages forbehold for ændringer og opdateringer af denne produktvejledning samt anvisninger, retningslinjer og advarsler samt den tilhørende dokumentation. For den nyeste produktinformation, se dokumenter på producentens hjemmeside.
2 Forklaring af symboler
Et signalord vil identificere sikkerhedsmeddelelser og meddelelser om skade på ejendom og vil også angive graden eller niveauet af alarmens alvor.

FARE
Angiver en farlig situation som medfører død eller alvorlig kvæstelse, såremt den ikke undgås.

ADVARSEL
Angiver en farlig situation som kan medføre død eller alvorlig kvæstelse, såremt den ikke undgås.

VIGTIGT
Angiver en situation som kan medføre materielle skader, såremt den ikke undgås.

BEMÆRK: Supplerende informationer om betjening af produktet.
2/ Supplerende direktiver
For at reducere risikoen for ulykker og kvæstelser skal du overholde følgende anvisninger, før du fortsætter med at installere dette apparat.
Læs og følg alle sikkerhedshenvisninger og instruktioner. Læs og forstå instruktionen, før du installerer dette produkt. Installationen skal overholde alle gældende lokale eller nationale regler, inklusive den seneste udgave af følgende standarder.
Manglende overholdelse af følgende advarsler kan medføre dødsfald eller alvorlige kvæstelser.
Brug kun kølemiddeldetektorer, der er egnede til at påvise det kølemiddel, der anvendes i produktet. Brug af en halogenlampe eller en anden åben ild kan være farlig. Sørg for, at detektionsudstyret er egnet til den kølemiddeltype, der anvendes i produktet. Produktet er mærket med kølemiddeltype. Elektroniske lækagedetektorer kan anvendes til at finde kølemiddellækager, men deres følsomhed kan være utilstrækkelig til visse kølemidler og kan kræve omkalibrering. Alternativt kan detektionsudstyret være et kølemiddelsted.

ADVARSEL: Fare for kølemiddelforgiftning
Manglende overholdelse af følgende advarsler kan medføre dødsfald eller alvorlige kvæstelser.
Installer eller servicér ikke et uafhængigt klimaanlæg i kælder- eller motorrummets område eller i nærheden af en forbrændingsmotor. Sørg for, at det valgte sted er tætnet mod direkte adgang til dampe fra kælder- og/eller motorrummet. Kontrollér, at kondensatafløbsslangen er installeret tæt og korrekt. Afslut ... Installér klimaanlægget på et sted, hvor det kan cirkulere kølemiddeldampe eller andre skadelige dampe ind i bådens opholdsrum.

ADVARSEL: Fare for elektrisk stød
Monteringen må kun udføres af en kvalificeret elektriker.

ADVARSEL: Fare for elektrisk stød, brand og/eller eksplosion. Hvis disse advarsler ikke overholdes, kan det medføre dødsfald eller alvorlige kvæstelser.
Dette apparat er ikke beregnet til at blive anvendt af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, medmindre der er sørget for passende opsyn eller udførlig vejledning i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal overvåges for at sikre, at de ikke leger med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Dette apparat bør ikke være tilgængeligt for offentligheden.

ADVARSEL: Eksplosionsfare
Hvis disse advarsler ikke overholdes, kan det medføre dødsfald eller alvorlige kvæstelser.
Installer ikke klimaanlægget på et sted, der indeholder forbrændingsmotorer, tanke, ... NB: Indeholdte regulatorer, ventiler er forbrændingsmotorens beslag. Medmindre andet er angivet, opfylder uafhængige enheder ikke de nationale krav til tændingsbeskyttelse. Manglende overholdelse af denne advarsel kan medføre dødelige eller alvorlige kvæstelser. Elektriske komponenter, der kan danne lysbuer eller gnister, må kun udskiftes med dele, der er specificeret af producenten af apparatet. Udskiftning med andre dele kan medføre antændelse af kølemiddel i tilfælde af en lækage.

ADVARSEL: Der er fare for elektrisk stød
Hvis disse advarsler ikke overholdes, kan det medføre dødsfald eller alvorlige kvæstelser.
Sørg for at jordforbindelsen er effektiv for at minimere faren for elektrisk stød. Se installationsvejledningen for yderligere oplysninger. Det installerede klimaanlæg skal have en dedikeret elektrisk forsyning. Hvis der kun er installeret ét klimaanlæg, skal havvandspumpen ikke have en dedikeret elektrisk forsyning. Hvis to eller flere klimaanlægsenheder bruger den samme havvandspumpe, tilsluttes pumpeledningerne til et pumperelæpanel 19R9H, som har sin egen dedikerede elektriske forsyning, der er dimensioneret til pumpen maks. 20 A. Se strømskemaet, der følger med 9R3. Ved elektriske tilslutninger i kælderrummet og/eller under vandlinjen skal der anvendes varmekrympende kabelforbindelser. Ledningsføringen på stedet skal være i overensstemmelse med A[X]'s standarder for elektriske installationer. Strømmen til enheden skal være inden for det driftsspændingsområde, der er angivet på typeskiltet. Brug korrekt størrelse sikringer eller afbrydere for at beskytte forgreningskredsløbet. Se typeskiltet for sikringens/afbryderens maksimale størrelse MMY!0 og den minimale kredsløbskapacitet (M) A.

VIGTIGT!
Dette apparat har fluorholdige drivhusgasser i hermetisk lukket udstyr. Produktdataene på kondensatorenhedens typeskilt viser mængden af kølemiddel i vægt og BV 9. Det tilsatte kølemiddel skal noteres på enhedens skilt.

VIGTIGT!
Brug ikke køberslangen til at skubbe tragtkablet eller bære produktet.
6 MdIgrOppe7r8

Den mekaniske og elektriske installation og opsætning af apparatet skal udføres af en kvalificeret tekniker, som har godtgjort sine evner og sit kendskab med henblik på konstruktion og betjening af udstyr og installationer på skel, som er bekendt med de gældende nationale forskrifter, hvor udstyret skal installeres og/eller anvendes, og som har modtaget sikkerhedsuddannelse med henblik på at kunne identificere og undgå de involverede farer.
9 Korre3t, r0g
Denne vejledning er beregnet til installation af de udhængende klimaanlæg A UAUUACB+K) A BCHBCfHBCf-UH BaCf og f det følgende benævnt klimaanlæg. Klimaanlægget er beregnet til brug på Ade og Fachter. Dette klimaanlæg er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger.
Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger.
Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Fejlagtig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.
Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produkt, der skyldes
ukorrekt montering eller forbindelse inklusive høj spænding, ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten, ændringer på produktet uden udtrykkelig tilladelse fra producenten, brug til andre formål end dem, der er beskrevet i vejledningen
Aometric forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.
Forklaring af symbolerne på apparatet

Advarsel: Risiko for brand/brandbare materialer

Advarsel: Materialet brænder langsomt. Brug kølemiddel.

Sikkerhedsgruppe for kølemiddel A2L

Læs betjeningsvejledningen.

Læs servicevejledningen.
6 Før installation

VIGTIGT
Bundpladerne på de uafhængige klimaanlæg ACB, BCF, BaCf og Cf er udstyret med vibrationsisolatorer, der er installeret i bunden. Disse isolatorer er beregnet til at dæmpe vibrationen, der forårsages af driften af klimaanlægget, så den ikke overføres til monteringsfladen. Vær forsigtig, når klimaanlægget flyttes hen over monteringsfladen, da isolatorerne kan blive beskadiget.

VIGTIGT
Klimaanlægget skal monteres på en lav, flad og plan overflade, f.eks. i bunden af et skab under en køje eller bænk eller på et lignende sted. Sørg for, at kablerne ikke udsættes for slitage, korrosion, overdreven vibration, skarpe kanter eller andre skadelige miljøpåvirkninger, herunder virkninger fra vedvarende vibrationer fra kilder som f.eks. kompressorer eller ventilatorer. Sørg for beskyttelsesanordninger og beslag så vidt muligt er beskyttet mod skadelige miljøpåvirkninger, som f.eks. ophobning af snavs eller vandophobning og -afvanding i afløbsrør. Der skal tages forholdsregler for at undgå, at kølemiddelslangerne udsættes for overdreven vibration eller pulverisering.
6.1 Bestemmelse af installationsstedet

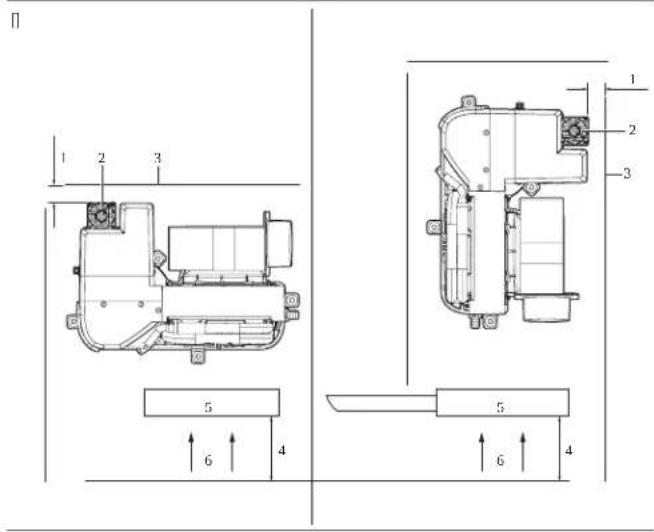

J. BaCf- og Cf-placering i forhold til luftstrømmen
1000 mm / 2 cm, 9 400 mm / 00 cm, 2'oleelement: Returluftsgitre 6I kot 6 Uitstrøm
Alle andre klimaanlægsenheder placeret i forhold til luftstrømmen
- Vælg et sted med tilstrækkelig luftstrøm. Returluftgitteret skal have en luftcirkulationsafstand på mindst 400 mm (100 cm) og kan det uden forhindringer. Hvis klimaanlægget er placeret vinkelret på returluftgitteret, skal der overholdes en luftcirkulationsafstand på mindst 400 mm (100 cm) på luftindsugningssiden.
- For GVTX og TX: Sørg for et åbent område på mindst 400 mm (100 cm) over og under køleelementet.

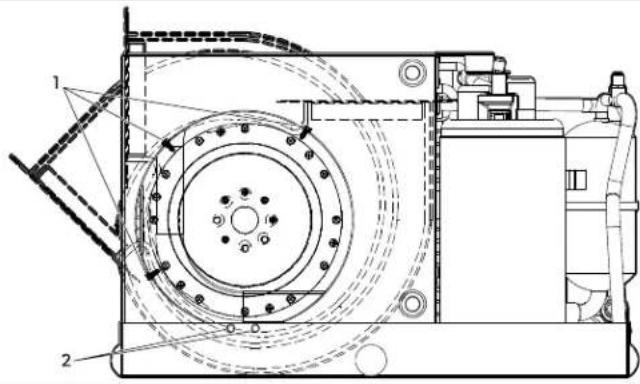

6/2 Drejning af blæseren
Dette afsnit forklarer, hvordan blæseren drejes for hver enhedstype. Drej om nødvendigt blæseren i den retning, der giver den mest direkte luftstrøm gennem kanalerne.
6/2 GTX-, GVTX-, DTG- og TX-blæsere
B-Cf-BaCf-ACB-og-Cf-systemets blæserrotation

1. Fjern de fem skruer på pladen. 2. Drej blæseren til den ønskede position. 3. Fastgør blæseren med selvskærende skruer (medfølger ikke).

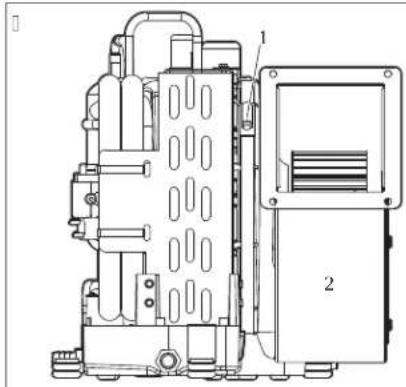

6/2/6 DCU-blæser
Rotation af U-systemets blæser

1. Skru på blæserring. 2. Skru på drypbakke eller beslag.
3. Fjern skruerne på blæserringen.
- Fjern skruerne, der fastgør blæseren på åbningsbakken, efter at beslaget er fjernet. 4. Drej blæseren til den ønskede position.
- Fastgør blæseren med selvskærende skruer (medfølger ikke). 5. Luk alle ubrugte huller for at undgå luftlækage.
6/6 Udskiftning af luftfiltrene
Udskift jævnligt luftfiltre og hold fordamperspolen ren. Der er et filter på klimaanlægget eller i returluftgitteret for hvert klimaanlæg.
6.9 Placering af gitrene og overgangsboksene
Vær opmærksom på følgende ved placering af gitrene og overgangsboksene:
Installer friskluftgitteret så højt som muligt på et sted, som giver ensartet luftfordeling i hele kabinen. Ret gitterlamellerne opad. Installer returluftgitteret så tæt på klimaanlægget som muligt for at sikre luftstrømmen til fordampen. Ret ikke friskluftudgangen mod returluftgitteret, da det vil medføre, at anlægget forkorter cyklussen. Sørg for tilstrækkelig afstand fra friskluftgitteret til overgangsboksen og kanaltilslutningen. Se specifikationer på side R2.
7 Montering

ADVARSEL: Fare for elektrisk stød
Monteringen må kun udføres af en kvalificeret elektriker.
7.1 Installation af monteringsbeslagene og kondensatafløbet

VIGTIGT
For at forhindre at afløbsplanet revner, må der ikke bruges mere end to lag gaffatape til at vikle slangekrogen, og spænd ikke slangekrogen for kraftigt.

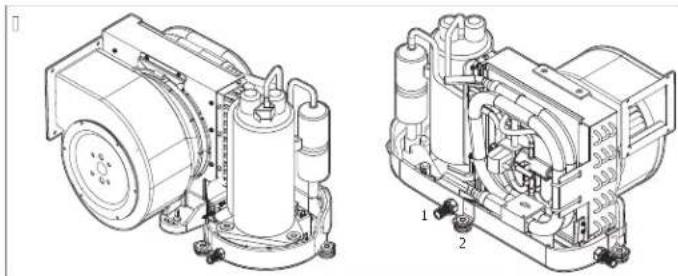

Typisk placering af monteringsbeslag og kondensatafløb

1. Slangekrog til kondensatafløb 2. Monteringsbeslag
Brug slangekrogens lille ende til at slå et stift ud i et vægudrettet afløbshul med et hurtigt slag med en gummihammer. Fortsæt udslagningshullet. Skub slangekrogens gevindskårne ende ind i gaffatape. Skru slangekrogen fast i afløbshullet med gevind og spænd sikkert.
- For alle andre klimaanlæg
Før slangekrogen gennem en massiv skive og en tætningsskive, og sæt den i afløbshullet. Fastgør med en låsemøtrik.
M. Yastgor afløEsslangen på slangekrogen med en slangeklemme af rustfrit stål.
- Før afløbsslangen nedad til et sikkert og korrekt opsamlingssted.

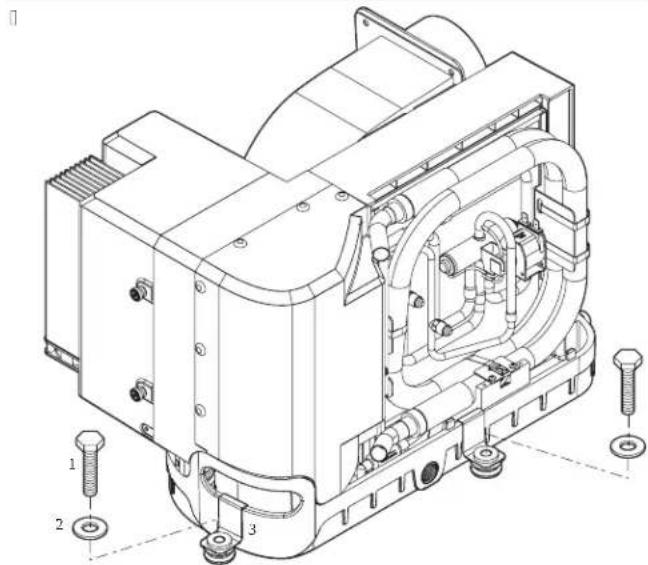

Montering a) monteringsbeslag til B, C, H, Ba, Cf, H, ACB- og Cf-enheder

Monteringsbolt medfølger ikke. 2 skiver medfølger. 6 monteringsbeslag medfølger.

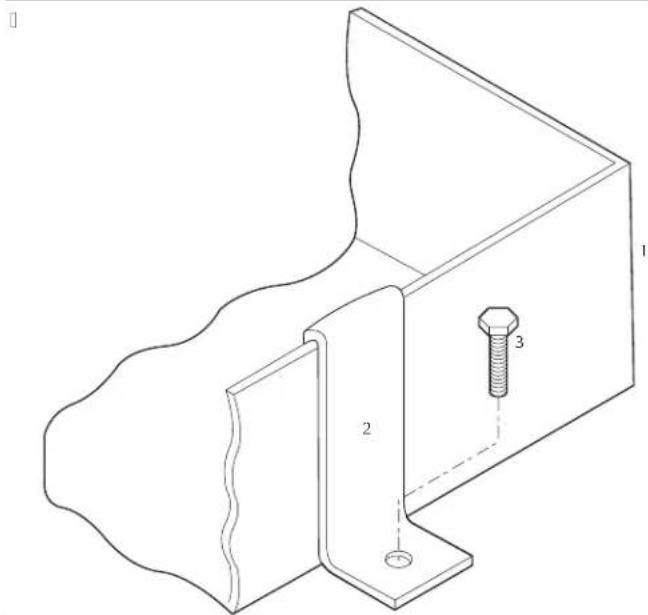

Montering a) monteringsbeslag til andet klimaanlæg

Aftapningshane 2. Monteringsbeslag 6. Monteringsbolt medfølger ikke.
DA
P. Montér et monteringsbeslag på hver side af aftapningshane med ens afstand. Montering af skumhåndtagsisolering på B, C, H, ACB- og Cf-enheder

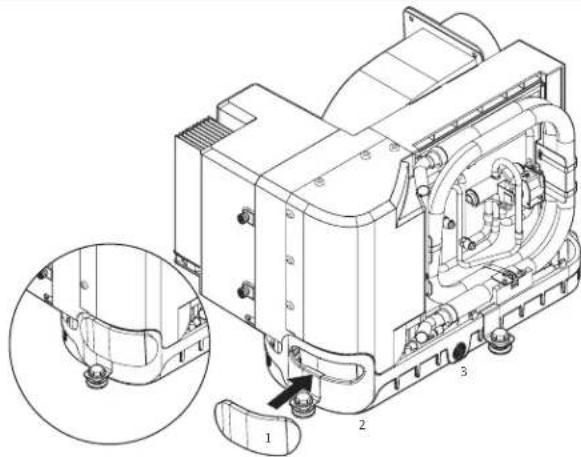

Skumhåndtagsisolering 2. Håndtagsåbning 6. Aftapningshane
G. For Ba, Cf- og Cf-enheder?
Fjern hinnen, der dækker den klæbende side på skumhåndtagsisoleringen. Anbring skumhåndtagsisoleringen, så den dækker håndtagsåbningen fuldstændigt med den klæbende side mod aftapningshane. Tryk omkring håndtagsåbningen for at klæbe skumhåndtagsisoleringen på aftapningshane.
7/2 Installation af kanalerne

ADVARSEL: risiko for eksplosion
Hjælpeudstyr, der kan være antændelseskilder, må ikke installeres i kanalerne. Fortsæt hjælpeudstyr, der er godkendt til brug med det specifikke apparat. For modeller, der anvender brændbare kølemidler, som via et kanalsystem er forbundet til et eller flere rum, skal forsynings- og returluften føres direkte til rummet. Åbne områder som f.eks. sænkede lofter må ikke anvendes som en returluftkanal. Før ikke kanaler gennem et motorrum eller et område, hvor de kan blive udsat for brændbare dampe eller udstødningsgasser.
Vær opmærksom på følgende betingelser, når kanalerne installeres?
Kanalerne skal have den rigtige størrelse til anvendelsen. For kanalerne så ligejævnt og stramt som muligt og minimér antallet af bøjninger og løkker, som kan reducere luftstrømmen. Fastgør kanalerne omhyggeligt for at undgå, at de synker. Forhindre at kanalerne ikke bliver overflade eller lukkede. Fjern overskydende kanallængder efter installation. Isolér kanalerne, når de er placeret i rum med kold eller varm luft.
Hvis der anvendes en overgangsboks, skal det samlede areal for luftforsyningskanalerne, der kommer ud af boksen, mindst svare til det samlede areal for luftforsyningskanaler, der kommer ind i boksen. Se specifikationer på side R2.

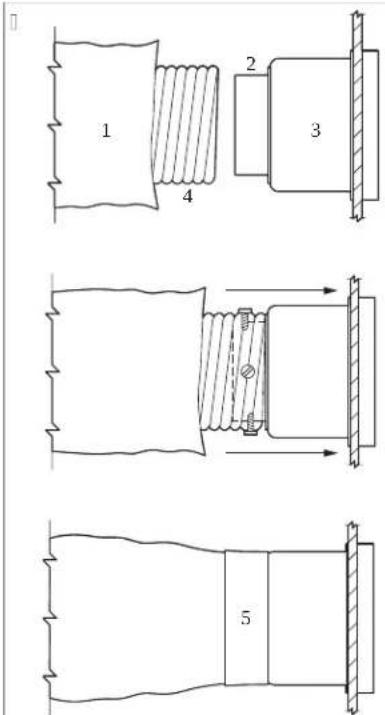

Kanal tilslutninger

1. Blæserisolering 2. Indvendig kanalslange af mFlex 3. Monteringsring 4. Ledning
6. Overgangsboks
1. Sæt den indvendige kanalslange af mFlex på monteringsringen til overgangsboksen. 2. Skru tre eller flere skruer af rustfrit stål gennem kanalslangen af mFlex og ind i monteringsringen, så der holdes to eller flere ledninger med skruehoveder. 3. Sæt glasfiberisoleringen omkring den indvendige kanalslange af mFlex til overgangsboksen. Fastgør med gaffatape.
7.6 Installation af havvandsanlægget

VIGTIGT
Hvis denne procedure ikke følges, bortfalder garantien.
Vær opmærksom på følgende overvejelser ved installation af havvandsanlægget:
Slangerne skal være fastgjort med to klemmer.
Slangerne må ikke have knæk eller sløjfer eller have høje områder, hvor der kan samle sig luft.
Pumpen og filteret skal være under vandlinjen.
Krogindløbet, kugleventilen, slangen og filteret må ikke være mindre end pumpeindløbet.
Installer skroggenemføringen så langt under vandlinjen som muligt.
Pumpen skal have en dedikeret skrog-gennemføring. Undgå så vidt muligt T- eller vinkelstykker. Sørg for at pumpehovedet er drejet i retning af vandflowet. Brug gaffatape på alle gevindtilslutninger.
Havvandsudgang 7 Indgangsstuds opad
2 Udgangsstuds 8'ugleventil
6'limaanlæg A'coop-skrogindløb
7/9 Udførelse af elektriske tilslutninger

ADVARSEL - Der er fare for elektrisk stød
Luk altid for klimaanlæggets elboks, før der arbejdes på den. Manglende overholdelse af denne advarsel kan medføre dødelige eller alvorlige kvæstelser.
Sørg for at elboksen er placeret i et område, der er beskyttet mod vand.

VIGTIGT
Klimaanlægget skal tilsluttes til bådens tilslutningssystem for at undgå korrosion pga. vandrende elektriske strømme. Alle pumper, metalliske ventiler og tilslutninger i havvandskredsløbet, som er isoleret fra klimaanlægget med PVC- eller gummislanger, skal tilsluttes individuelt til bådens tilslutningssystem.

BEMÆRK: Hvis systemet ikke jordforbindes og tilsluttes korrekt, bortfalder garantien.
Alle klimaanlægsenheder har en klemrække, der er markeret for de rigtige tilslutninger i elboksen. Elboksen er i overensstemmelse med IEC-standarderne. Brug elafbryderen med den korrekte størrelse til at beskytte anlægget i henhold til dataene på klimaanlæggets typeskilt. Som minimum skal der bruges et 2-polet B-afbryder til at forsyne klimaanlægget og havvandspumpen med strøm. Foretag alle tilslutninger med ring- eller gaffelklemmer med holder.
Vær opmærksom på følgende, når der foretages elektriske tilslutninger:
Vekselstrømsjordforbindelse skal tilsluttes til jordklemmen mærket PE på klemmeblokkens vekselstrømsindgang. Forbindelsen mellem jordforbindelseslederen på skibets vekselstrømssystem og skibets negative jævnstrømstilslutningssystem skal udføres som en del af skibets ledningsføring. Ved vedligeholdelse eller udskiftning af eksisterende udstyr, der har en chassismonteret jordforbindelsesstift, skal du kontrollere skibets ledningsnet for disse tilslutninger. Både AC- og DC-klimaanlæg er beregnet til tilslutning til vekselstrøm eller jævnstrøm med høj spænding. Se strømskemaet for skibet for korrekt placering.
Sørg for at klimaanlæggets vekselstrømsjordforbindelse er tilsluttet korrekt til bådens vekselstrømsjordforbindelse. Kontrollér på selve båden, at vekselstrømsjordforbindelsesskinnen er tilsluttet til jævnstrømsjordforbindelsesskinnen på nøjagtig ét sted.
Kontrollér spændingen før alle elektriske forbindelser for start.
8 Bortskaffelse

FORSIGTIG - Brandfare
Dette apparat indeholder brændbar isolerende drivgas. Må kun apparatet lægges og bortskaffes af en specialist.

Bortskaffes så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald. Kontakt en lokal genbrugsstation eller din forhandler for at få de pågældende forskrifter om, hvordan du bortskaffer produktet i overensstemmelse med disse gældende forskrifter for bortskaffelse.
A Tekniske data
Kølemiddelkredsløbet indeholder en lille mængde miljøvenligt, men brændbart kølemiddel. Det skader ikke ozonlaget og det bidrager ikke til at øge drivhuseffekten. Alle lækkede kølemidler kan antændes.
Dette produkt indeholder fluorholdige drivhusgasser.
Køleenheden er lukket hermetisk.
Tabel: Mindste kanal- og rørstørrelser pr. BTU-kapacitet
| 6/3 BTU 6 3 BTU 8 3 BTU 1) B 3 BTU | ||||
| Mindste 3analdiameter | WH00 in IRG2 mm² | 4H00 in IJ 0JHO mm² | PH00 in IJ 2R#0 mm² | GH00 in IJ P2#4 mm³ |
| Mindste 3analomrdde | OIS inj M4WT cmj0 | |21Q inj |NSjHM cmj0 | |TJO inj |T2GP cmj0 | 2SJM inj |SJ2HG cmj0 |
| Mindste retOr10ftgitter | 4S10 inj IMOTHR cmj0 | Q410 inj |H2IT cmj0 | S010 inj |P1Q12 cmj0 | |0010 inj |G4P12 cmj0 |
| Mindste forsyningsloftgitter | |2H0 inj |RR#4 cmj0 | M210 inj |200HP cmj0 | 4S10 inj |WOTHR cmj0 | Q0F0 inj |WSRjcmj0 |
| |23 BTU | |63 BTU | |83 BTU | 273 BTU | |
| Mindste 3analdiameter | QH00 in IJ P2#4 mm² | RH00 in IJ RR#S mm² | RH00 in IJ RR#S mm² | S-H00 in |20M#2 mm |
| 123 BTU | 163 BTU | 183 BTU | 273 BTU | |
| Mindste 3analomrdde | 25M inj | MSHP inj | MSHP inj | POW inj |
| || S240 cmj | || 24S#4 cmj | || 24S#4 cmj | || W24#P cmj | |
| Mindste rerOrlOftgitter | |MO00 inj | |OO00 inj | 2000 inj | 2400 inj |
| || SMSIS cmj | || 0M24m cmj | || 2T04 cmj | || P4SIP cmj | |
| Mindste forsyningslOftgitter | R00 inj | S00 inj | J000 inj | J200 inj |
| || 4P|| Q cmj | || P||Q2 cmj | || K04P2 cmj | || RR#2 cmj |
Tabel 6: Driftstemperatur og -tryk for vand
| Minimal driftstepmeteror for 2and | 400 Y[44:44] |
| Ma3simal driftstepmeteror for 2and | S00 Y[2G:CG] |
| Minimalt driftstry3 for 2and | 4/2 psi [012T Ear[02T100 k9a)] |
| Ma3simalt driftstry3 for 2and | Q00 psi [044] Ear[04] +4 k9a] |
Overhold KRAV- og brugsbetingelserne.

Kun GVTX-modeller: I henhold til IKKE 00PMM må du ikke montere produktet inden for Tb m00 for at undgå modtagerantenne.
Garanti
En reklamationsgrund eller en fejlbeskrivelse
Vær opmærksom på, at ufaglige eller uprofessionelle reparationer kan have sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.
Kun for Australien
Vores varer leveres med garantier, som ikke kan udelukkes i henhold til den australske forbrugerlovgivning. Du er berettiget til en erstatning eller refusion for en større fejl og til kompensation for alle andre rimeligt forudsigelige tab eller skader. Du er også berettiget til at få varerne repareret eller udskiftet, hvis varerne ikke har acceptabel kvalitet, og fejlen ikke anses for at være en større fejl.
Kun for New Zealand
Kendetegner en farlig situation, som, hvis den ikke undgås, vil føre til alvorlige personskader eller eventuelt døden.

ADVARSEL
Følg de følgende direktiver, før du fortsætter med at installere dette apparat. Dette er for at reducere risikoen for ulykker og personskader!
Brug ikke køleslangen til at skubbe, trække eller bære produktet.
6 MdIgrOppe7r8

Feste for kondensvandsafledningsrør 2 Monteringsbeslag
Skive med vandtætning
Til B-C, H-B, C-H, ACB- og C-H-enheder?
Brug den lille ende af slangesættet til at slå en prop ud fra et bagudvendt aftapningshul ved hjælp af et hurtigt slag med en gummihammer. Sæt proppen, der er slået ud, til side. Pak gevindenden af slangesættet ind i teflonbånd. Skru slangesættet ind i det gevindskårne aftapningshul og stram godt til.
- Til alle andre klimaanlæg
a) Før en solid skive og en skive med vandtætning gennem slangesættet og sæt det ind i aftapningshullet. Fastgør med en låsemøtrik.
Monter avtappingsslangen til slangeyest med slangeklemmen i rustfritt stål.
Hvis systemet ikke er godt jordet, gjelder ikke garantien.
Alle klimaanlegg har en terminalblokk som er merket for riktige tilkoblinger. Koplingsskjemaet inni koblingsboksen erstatter A X)-standardene. Bruk sikring med riktig dimensjon for det aktuelle anlegget i henhold til opplysningene på typeskiltet til klimaanlegget. Det bør brukes en kabel på minimum J2 AV B som strømtilførsel til klimaanlegget og sjøvannspumpen. Bruk for alle tilkoblinger med lukket kabel sko eller gaffelkabelsko.
Tabell 2B: Vanntemperatur og -trykk for drift
| Minim0m 2anntemperatOr for drift | 4010 [Y|4|44 i] C |
| Ma3s 2anntemperatOr for drift | S001Y|2G|0i | C |
| Minim0m 2antry33 for drift | 4#2 psi (0F2T Ear12T400 k9a) |
| Ma3s 2antry33 for drift | G100 psi (0F4J Ear14J44 k9a) |
Følg bruksanvisningene til K9A.

Ved henvendelse vedrørende reparasjon eller garanti må du sende med følgende dokumentasjon?
