| Type de produit | Pompe à eau pour bassin |
| Marque | Pontec |
| Modèle | PondoMax Eco 15000 Control |
| Tension d'alimentation | 220-240 V CA, 50/60 Hz |
| Puissance absorbée | 40 à 135 W |
| Capacité de refoulement max. | 15000 l/h |
| Hauteur de refoulement max. | 6,5 m |
| Profondeur d'immersion max. | 4 m |
| Indice de protection pompe | IP68 (immersion jusqu'à 4 m) |
| Indice de protection contrôleur | IP44 (protégé contre projections d'eau) |
| Raccord aspiration | Filetage G2 (tuyau 32/38/50 mm) |
| Raccord refoulement | Filetage G2 (tuyau 32/38/50 mm) |
| Taille max. des particules | 8 mm |
| Surface du filtre | 310 cm² |
| Température de l'eau admissible | +4 à +35 °C (en service) |
| Dimensions (L x l x h) | 255 x 130 x 170 mm |
| Longueur de câble | 10 m (2 m secteur + 8 m pompe) |
| Poids | 5,1 kg |
| Réglage de puissance | 8 paliers (0-25-50-60-70-80-90-100%) |
| Protection intégrée | Surintensité, marche à sec, anti-blocage |
| Nettoyage | Au moins 2 fois par an à l'eau claire |
| Pièces d'usure | Unité de fonctionnement |
| Garantie | 3 ans |
FOIRE AUX QUESTIONS - PondoMax Eco 15000 Control Pontec
Questions des utilisateurs sur PondoMax Eco 15000 Control Pontec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice PondoMax Eco 15000 Control - Pontec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PondoMax Eco 15000 Control de la marque Pontec.
MODE D'EMPLOI PondoMax Eco 15000 Control Pontec

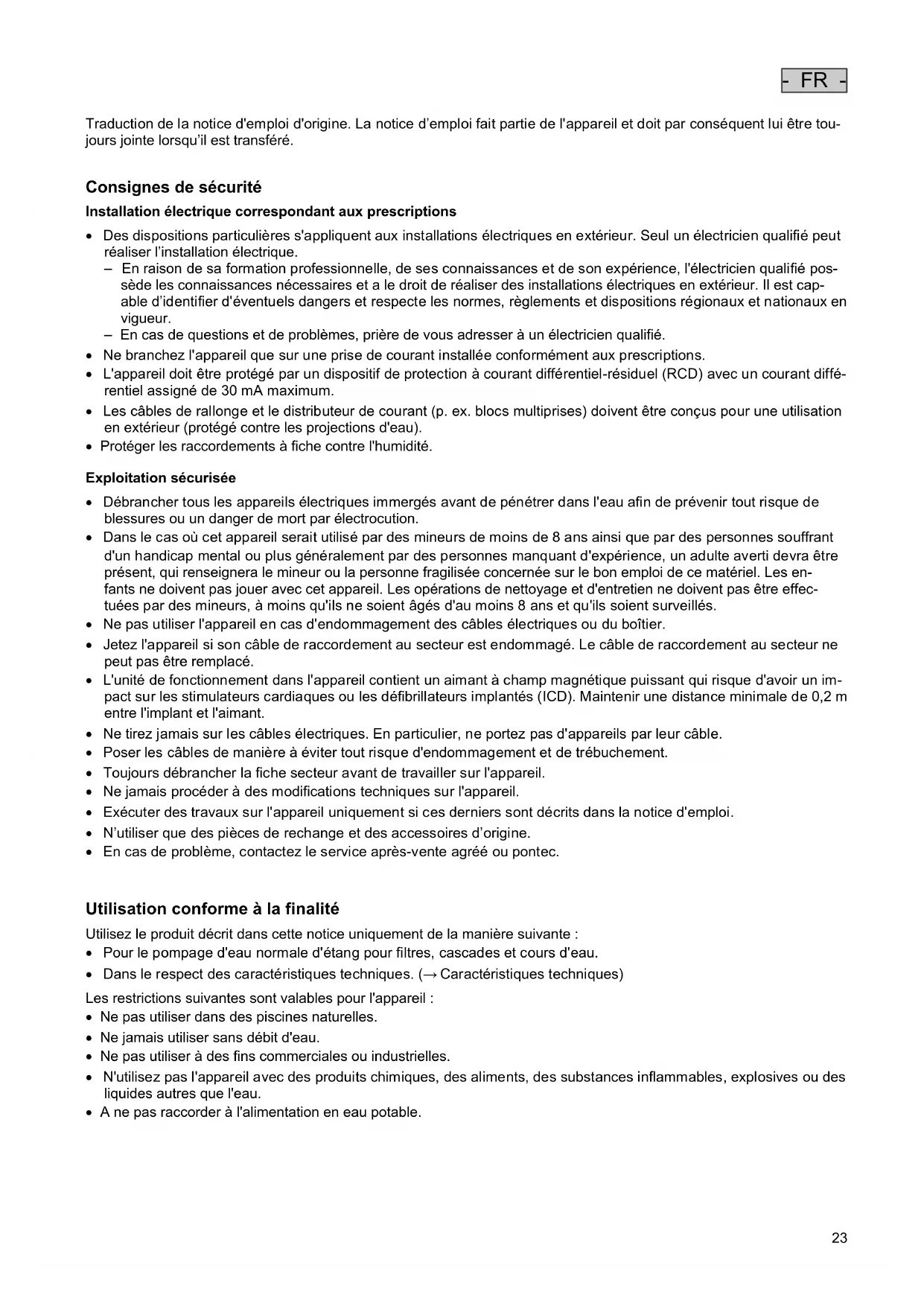

Traduction de la notice d'emploi d'origine. La notice d'emploi fait partie de l'appareil et doit par conséquent lui être多年来 jointe lorsqu'il est transféré.
Consignes de sécurité
Installation électrique correspondant aux prescriptions
- Des dispositions particulieres s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l'installation électrique.
- En raison de sa formation professionnelle, de ses connaissances et de son experience, l'électricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installations électriques en extérieur. Il est capable d'identifier d'eventuels dangers et respecte les normes, règlements et dispositions régionales et nationaux en viqueur.
- En cas de questions et de problèmes, PRIÈ de vous adresser à un electricien qualifié.
- Ne branchez l'appareil que sur une prise de courant installée conformément aux prescriptions.
- L'appareil doit être protégé par un dispositif de protection à courant différentiel-résiduel (RCD) avec un courant différentiel assigné de 30 mA maximum.
- Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).
- Protégier les raccordements à fiche contre l'humidité.
Exploitation sécurisée
- Débrancher tous les apparêls électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
- Dans le cas où cet apparéil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être present, qui renseignera le mineur ou la personne fragilisée concernée sur le bonemploi de ce matériel. Les enfants ne doivent pas jouer avec cet apparéil. Les opérations de nettoyage et d'entretien ne doivent pas été effectues par des mineurs, à moins qu'ils ne soient âgés d'au moins 8 ans et qu'ils soient surveillés.
- Ne pas utiliser l'appareil en cas d'endommagement des cables électriques ou du boitier.
- Jetez l'appareil si son cable de raccordement au secteur est endommagé. Le cable de raccordement au secteur ne peut pas être remplaced.
L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant. - Ne tirez jamais sur les câbles électriques. En particulier, ne portez pas d'appareils par leur cable.
- Poser les câbles de manière à éviter tout risque d'endommagement et de trèbuchement.
- Toujours débrancher la fiche secteur avant de travailler sur l'appareil.
- Ne jamais procédé à des modifications techniques sur l'appareil.
- Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
- N'utiliser que des pieces de rechange et des accessoires d'origine.
- En cas de problème, contactez le service après-venture agrée ou pontec.
Utilisation conforme à la finalité
Utilisez le produit décrit dans cette notice uniquement de la manière suivante :
- Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau.
- Dans le respect des caractéristiques techniques. ( Caracteristiques techniques)
Les restrictions suivantes sont valables pour l'appareil :
- Ne pas utiliser dans des piscines naturelles.
- Ne jamais utiliser sans débit d'eau.
- Ne pas utiliser à des fins commerciales ou industrielles.
- N'utilisez pas l'appareil avec des produits chimiques, des alimentents, des substances inflammables, explosives ou des liquides autres que l'eau.
- A ne pas raccarder à l'alimentation en eau potable.
Description du produit
Vue d'ensemble
| ☐ A | Description |
| 1 | Contrôleur • Mise en circuit/hors circuit de la pompe et contrôle de la puissance |
| 2 | Corps de pompe |
| 3 | Panier de filtration |
| 4 | Pied de l'appareil |
| 5 | Entrée (côté aspiration) • Avec panier de filtration (3) en cas d'installation immérçée. • Avec embout à olive (7) en cas d'installation à sec. |
| 6 | Sortie (côté refoulement) • Avec embout à olive (7) |
| 7 | Embout à olive • PondoMax Eco Control 5000 et 10000: - raccord filtré G1½ - raccord de tuyau 25, 32 ou 38 mm • PondoMax Eco Control 15000 et 20000: - raccord filtré G2 - raccord de tuyau 32, 38 ou 50 mm |
Variantes d'installation
B
- Variante (a): Installer la pompe immergee
-La pompe est positionnée dans l'etang ou le bassin.
- Pompage d'eau par le panier de filtration.
-
Variante (b): Installer la pompe hors de l'eau
-
La pompe est placée sans panier de filtration à l'extérieur de l'étang ou du bassin mais en-dessous du niveau de l'eau.
- Pompage de l'eau à l'aide d'un tuyau ou d'un tube.
Symboles sur l'appareil
| IP68 4.0 m | L'appareil est étanche à la poussière et à l'eau jusqu'à 4 m. |
| IP44 | L'appareil est protégé contre la poussière et les projections d'eau. |
| Protégez l'appareil contre le gel. | |
| Dangers possibles pour les personnes ayant des stimulateurs cardiaques. | |
| Protégez l'appareil contre l'exposition directe au soleil. | |
| Ne jetez pas l'appareil avec les déchets menagers courants. | |
| Lisez la notice d'emploi. |
Mise en place et raccordement
La pompe peut etre installee en immersion (dans I'eau) ou au sec (hors de I'eau).
L'utilisation de la pompe est autorisée uniquement dans le respect des valeurs d'eau admissibles. ( Caracteristiques techniques)
A VERTISSEMENT
Blessures graves voire mortelles en cas d'utilisation de l'appareil dans un etang de baignade. Les pièces défectueuses d'un apparéil électrique soumettent l'eau à une tension électrique dangereuse.
Ne pas utiliser l'appareil dans une piscine naturelle.
PRUDENCE
Composants rotatifs au niveau de la tubulure d'aspiration et de la tubulure de refoulement. Des blessures sont possibles si vous introduisez vos mains dans les tubulures.
Notez en particulier : Un apparéil arrêté en raison d'une surcharge peut redémarrer de manière inattendue !
N'introduisez pas vos doigs dans l'ouverture de la tubulure d'aspiration ou de refoulement lorsque la fiche de se-. teur est branchée.
Si les tubulures sont librement accessibles pendant le fonctionnement, par exemple si aucun tuyau n'est raccordé, securisez les tubulures avec une protection contre le contact. La protection contre le contact est disponible dans les accessoires.
Tous les composants de l'appareil ne doivent pas etre exposés de maniere prolongée a la luziere directe du sol-eil, car cela pourrait les endommager. Utilisez eventuelflement une couverture de protection.
Mise en place en immergé de l'appareil
Raccordement
- Plus le diamètre de la conduite est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le débit.
- Le diamètre de la conduite ne doit pas etre inutillement limite par un embout de tuyau etage. Le cas echeant, racourcissez l'embout en fonction du diametre de la conduite.
Voici comment procéder :
C
Mise en place
- Installer la pompe à l'horizontal sur un support fixe.
Veillez à la bonne stabilité de la pompe. - Ne faites fonctionner la pompe que si elle est recouverte d'au moins 10 cm d'eau. Dans le cas contraire, elle risque d'aspirer de l'air.
Voici comment procedé :
D
- FR -
Mise en place de l'appareil au sec
Raccordement
- Des tuyaux ou des tubes peuvent être raccordés à l'entrée (IN) et à la sortie (OUT).
- Les raccords pour les tuyaux sont inclus. Leur montage est décrit par la suite.
Pour un rendement optimal de la pompe, le diametre de la conduite cote aspiration (IN) ne doit pas etre inférieur au diametre de la conduite cote refoulement (OUT). - Plus le diamètre de la conduite est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le débit.
- Le diamètre de la conduite ne doit pas etre inutillement limite par un embout de tuyau etagé. Le cas échéant, raccourcissez l'embout en fonction du diametre de la conduite.
① En cas d'installation à sec, nous recommendons d'orienter la sortie vers le haut.
Voici comment procedé :
E
Mise en place
- Installer la pompe à l'horizontal sur un support fixe.
Veillez à la bonne stabilité de la pompe. - La pompe ne doit pas etre exposée à la lumière directe du soleil.
- Le lieu d'installation doit être suffisamment aéré pour que la pompe ne surchauffe pas.
Voici comment procéder :
□F
Pour une bonne stabilité, vous pouvez visser l'appareil sur un support approprié.
Voici comment procéder :
G
Fixer le contrôleur
- Positionnez le contrôle dans un endroit protégé du soleil et des intempérières (par exemple sur un mur). Accrochez-le à un crochet ou à une vis.
Le contrôleur est protégé contre la poussière et les projections d'eau (IP44). - Les raccordements doivent être orientés vers le bas.
Voici comment procéder :
H
Mise en service
REMARQUE
L'appareil est detertié lorsqu'il est utilisé avec un variateur. Il contient des composants électriques fragiles.
- Ne pas raccarder l'appareil à une alimentation en courant avec variateur.
REMARQUE
La pompe ne doit pas fonctionner en marche a sec. Dans le cas contraire, la pompe pourrait etre detertioree.
Ne faites fonctionner la pompe que lorsqu'elle est immergee.
Vue d'ensemble du contrôleur
PMX0037
Description
1 Afficheur a quatre chiffres
2 Touche
3 Touche "+"/""
4 Touche "%/W"
5 心
6 W
Fonction
- Affichage de la puissance en pourcentage (%) ou avec une tolérance en watts (W).
- Affichage du code d'erreur en cas de dérangement.
Mise en et hors circuit de la pompe.
Augmenter ou diminuier la puissance par paliers.
Commuter l'affichage entre les valeurs de puissance en pourcentage (%) ou en watts (W).
La LED s'allume lorsqu'ell'afficheur indique les valeurs de puissance en pourcentage (%)
La LED s'allume lorsque l'afficheur indique des valeurs de puissance en watts (W).
Fonctions opérationnelles
Mise en circuit
Voici comment procéder :
- Branchez la fiche de secteur dans la prise de courant. L'afficheur indique "OFF".
- Sur le contrôleur, appuyez sur le bouton
La pompe est en marche lorsque l'afficheur indique une valeur ou un code d'erreur.
Mise hors circuit
Voici comment procéder :
- Sur le contrôleur, appuyez sur le bouton
La pompe est arrêtée lorsque l'afficheur indique "OFF".
La pompe et le contrôleur ne sont pas hors tension tant que la fiche de secteur n'est pas débranchée.
Gérer la puissance
Voici comment procéder :
- Appuyez plusieurs fois sur le bouton "+" ou "- du contrôleur pour augmenter ou diminuer le début de la pompe par paliers de pourcentage.
Paliers: 0 - 25 - 50 - 60 - 70 - 80 - 90 - 100%
Nettoyage et entretien
PRUDENCE
Risque de blessure decouant d'un demarrage imprevu. Les fonctions de surveillance internes de l'appareil peuvent I'eteindre puis le rallumer automatiqueement.
- Débrancher la prise de secteur avant d'exécuteur des travaux sur l'appareil.
REMARQUE
N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boitier, alterer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.
Nettoyez l'appareil si possible avec de I'eau claire et unerosse douce ou une éponge; pour eliminer des encrassements tenaces, employez les produits de nettoyage recommandés.
Démonter et assembler l'appareil
L'appareil peut être démontré sans outils en le désassemblant.
Voici comment procéder :
□I,J
Nettoyage de l'appareil
Nettoyez l'appareil selon les besoin et au moins 2 fois par an.
-
Nettoyer en particulier l'unité de fonctionnement et le corps de pompe.
-
Produits de nettoyage recommendés en cas d'entertrages tenaces :
- Detergents menagers exempts de vinaigre et de chlor.
- Àprous le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.
Stockage / entreposage pour l'hiver
L'appareil n'est pas résistant au gel et doit absolument etre desinstalle et entropes lorsque du gel est prevu.
Ci-après, la méthode optimale pour entreprises l'appareil :
Nettoyez soigneusement I'appareil.
- Vérifiez si l'appareil est endommagé et, le cas échéant, remplacez les pieces endommagées.
- Protégé les prises électriques contre l'humidité et les salissures.
- Conserver la pompe immergee et à l'abri du gel.
Dépannage
Aperçu des dysfonctionnements possibles
| Dérangement | Cause | Solution |
| La pompe ne démarre pas | Absence de tension secteur | • Vérifier la tension secteur • Contrôler les lignes d'alimentation |
| La pompe n'est pas en circuit | Mettre la pompe en circuit sur le contrôleur | |
| La pompe ne refoule pas | Le filtré est colmaté | Nettoyer le filtré |
| Pollution d'eau excessive | Nettoyer la pompeAprès le refroidissement du moteur, la pompe se remet automatiquement en service. | |
| Pompe réglée trop bas | Augmenter la puissance de la pompe sur le contrôleur | |
| Le bloc rotor est bloqué | Débrancher la fiche de secteur et enlever l'obstacle. Remettre ensuite la pompe en circuit. | |
| Débit de pompe insuffisant | Le filtré est colmaté | Nettoyer le filtré |
| Pertes excessives dans les condu-ites d'amnéée | • Sélectionner un diamètre de tuyau plus grand • Adapter l'embout à étages au diamètre du tuyau • Réduire la longueur du tuyau au minimum requis • Eviter les pièces de raccordement inutiles | |
| Pompe réglée trop bas | Augmenter la puissance de la pompe sur le contrôleur | |
| La pompe s'accrite après une courte période de marche | Pollution d'eau excessive | Nettoyer la pompeAprès le refroidissement du moteur, la pompe se remet automatiquement en service. |
| Le bloc rotor est bloqué | Débrancher la fiche de secteur et enlever l'obstacle. Remettre ensuite la pompe en circuit. | |
| La pompe a marché à sec | Immerger la pompe. Pour le fonctionnement dans la pièce d'eau, immerger complètement l'appareil. |
Messages d'erreur
Après élimination du début, le message d'erreur est automatiquement réinitialisé
| Message d'erreur | Cause | Solution |
| E 01 | La protection contre les surinten-sités s'est déclenchée. | Nettoyer le bloc rotor. Le bloc rotor doit fonctionner facilement. Si le bloc rotor est grippé, la pompe consomme trop de courant. |
| E 02 | Défaillance de phase ; le cas échéant, rupture de cable. | Débranchez la fiche de secteur et attendez environ 10 s. Remettre ensuite la pompe en circuit. Si le message d'erreur est toujoursprésent, le cable est endommagé. Envo-yer la pompe à votre revendeur spécialisé ou à PfG pour réparation. |
| E 03 | La protection anti-blocage s'est déclenchée. | Vérifiez la pompe et retirez le blocage. |
| E 04 | La protection contre la marche à sec s'est déclenchée | Submerger la pompe avec de l'eau. |
\section*{Caracteristiques techniques}
| PondoMax Eco Control | 5000 | 10000 | 15000 | 20000 | ||
| Tension de raccordement | V CA | 220 ... 240 | 220 ... 240 | 220 ... 240 | 220 ... 240 | |
| Fréquence du réseau | Hz | 50/60 | 50/60 | 50/60 | 50/60 | |
| Puissance absorbée | W | 15 ... 55 | 30 ... 90 | 40 ... 135 | 50 ... 190 | |
| Capacité de refoulement max | I/h | 5000 | 10000 | 15000 | 20000 | |
| Hauteur de refoulement max. | m | 4,5 | 5,5 | 6,5 | 7,5 | |
| Profondeur d'immersion max. | m | 4 | 4 | 4 | 4 | |
| Indice de protection | Pompe | IP68 | IP68 | IP68 | IP68 | |
| Contrôleur | IP44 | IP44 | IP44 | IP44 | ||
| Côté aspiration | Filetage | G1½ | G1½ | G2 | G2 | |
| Raccordement au tuyau | mm | 25, 32, 38 | 25, 32, 38 | 32, 38, 50 | 32, 38, 50 | |
| Côté refoulement | Filetage | G1½ | G1½ | G2 | G2 | |
| Raccordement au tuyau | mm | 25, 32, 38 | 25, 32, 38 | 32, 38, 50 | 32, 38, 50 | |
| Transport des impuretés grossières | mm | 8 | 8 | 8 | 8 | |
| Surface d'entrée du filtre | cm² | 250 | 250 | 310 | 310 | |
| Température de l'eau (installation immershée) | En service | °C | +4 ... +35 | +4 ... +35 | +4 ... +35 | +4 ... +35 |
| Hors service | °C | -20 ... +35 | -20 ... +35 | -20 ... +35 | -20 ... +35 | |
| Température ambiente (installation à sec) | En service et en convection | °C | +4 ... +30 | +4 ... +30 | +4 ... +30 | +4 ... +30 |
| En service et refroidissement forcé | °C | +4 ... +40 | +4 ... +40 | +4 ... +40 | +4 ... +40 | |
| Dimensions | Longueur | mm | 220 | 220 | 255 | 255 |
| Largeur | mm | 100 | 100 | 130 | 130 | |
| Hauteur | mm | 135 | 135 | 170 | 170 | |
| Longueur de câble | Câble d'alimentation | m | 2 | 2 | 2 | 2 |
| Conduite de la pompe | m | 8 | 8 | 8 | 8 | |
| Poids | kg | 4,2 | 4,2 | 5,1 | 5,1 | |
Pieces d'usure
- Unité de fonctionnement
Recyclage
REMARQUE
Il est interdit d'éliminer cet apparéil avec les déchets menagers.
Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet.
Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fournir na les informations relatives à l'elimination reglementaire de l'appareil.
- Mettez l'appareil hors d'usage en sectionnant les câbles.
Conditions de garantie
PfG assure une garantie de 3 ans à partir de la date de vente pour tout défaut de matériel ou de fabrication. Les pièces d'usure, comme p.ex. les ampoules, etc., ne tombent pas sous le coup de la garantie. La garantie est valable uniquement sur presentation du bon d'achat. Le recours en garantie s'annule lors d'une manipulation non conforme à la finalité, lors de dommage électrique ou mécanique entraîné par une utilisation abusive ainsi que lors de réparation incorrekte effectuee par un atelier de réparation non autorisé. Les réparations ne doivent être effectuées que par PfG ou par des ateliers de réparation habilités par PfG. Lors de la déclaration de recours en garantie, prière de faire parvenir à PfG la pièce ou l'appareil défectueux avec une description du défaut ainsi que le bon d'achat franco domicile. PfG se réserves le droit de facturer des coûts de main d'oeuvre. PfG Decline toute responsabilité pour des dommages survenus pendant le transport. Ces derniers devront être immédiatement déclarés auprès du transporter. Toutes réclamations ultérieures, de quel nature que ce soit, en particulier les dommages consécutifs, sont exclues. Cette garantie n'a peu effet sur les réclamations du consommateur final vis-à-vis du negotiant.
- Ligue a ficha eletrica à tomada.
O display在哪 "OFF".
- Prima a tecla no controlador.
Telepitési valtozatok
B
- Unitate de fonctionare
