GEBRUIKSAANWIJZING PondoMax Eco 15000 Control Pontec

NL Gebruiksaanwijzing

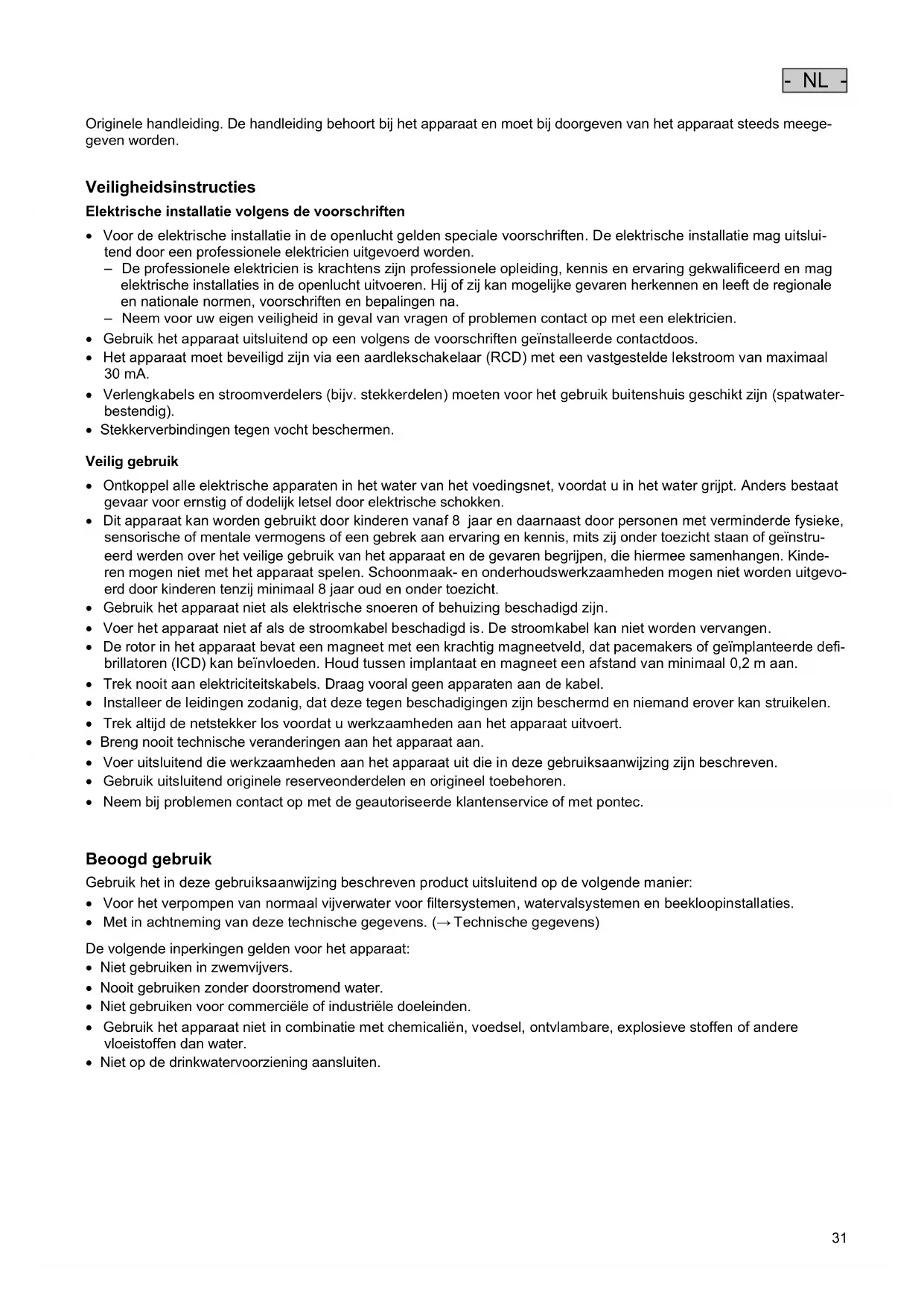

Originele handleiding. De handleiding behoort bij het apparaat en moet bij doorgeven van het apparaat steeds meegegeven worden.

Veiligheidsinstructies

Elektrische installmente volgens de voorschriften

• Voor de elektrische installmentie in de openlucht gelden speciale voorschriften. De elektrische installmentie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installations in de openlucht uitvoeren. Hij of zich kan möglichke gezvaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigenveiligheid in geval van vragen of problemen contact op met een elektricien.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstalleerde contactdoos.
• Het apparaat要去 beveiligd zich via een aardlekschakelaar (RCD) met een vastgestelde lekstroom van maximaal 30mA .
• Verlengkabels en stroomverdelers (bijv. stekkerdelen)要去en voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Stekserverbindingen wegen�回t beschemen.

Veilig gebruik

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstruendum werden over het veilige gebruik van het apparaat en de bevaren begrijpen, die hiermee samenhagen. Kinderen mogen Niet met het apparaat spelen. Schoonmaak- en onderhoudswerkzaamheden月至 worden uitgevoerd door kinderen tenzij minimaal 8aar oud en onder toezicht.
• Gebruik het apparaat Niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat Niet af als de stroomkabel beschadigd is. De stroomkabel kan Niet worden verrangen.
• De rotor in het apparaat bevat een magneeet met een krachtig magneetveld, dat pacemakers of geimplanteerde defibrillatoren (ICD) kan beinvloeden. Houdussen implantaat en magneeet een afstand van minimaal 0,2 m aan.
• Trek nooit aan elektriciteitskabels. Draag vooral geen apparaten aan de kabel.
• Installer de leidingen zodanig, dat deutsche gegen beschadigingen zich beschermd en niemand erover kan struikelen.
• Trek.altijd de netstekker los voordat u werkzaamheden aan het apparaatuitvoert.
• Breng nooit technische veranderingen aan het apparaat aan.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zichen beschreiben.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geauthoriseerde klantenservice of met pontec.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreiben product uitsluitend op de volgende manier:

• Voor het verpompen van normala vijverwater voor filtersystemen, watervalsystemen en beekloopinstallaties.
• Met in achtneming van deze technische gegevens. ( Technische gegevens)

De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit gebruiken zonder doorstromend water.
• Niet gebruiken voor commerciele of industrielle doeleinden.
• Gebruik het apparaat Niet in combinatie met chemicaliën, voedsel, ontvlambare, explosieve stoffen of andere vloeistoffen dan water.
• Niet op de drinkwatervoorzieening aansluiten.

Productbeschrijving

Overzicht

☐ A	Omschrijving
1	ControllerPomp in-/uitschakelen en vermogen regelen
2	Pompbehuizing
3	Filterkorf
4	Apparaatvoet
5	Ingang (zuigzijde)Met filterkorf (3) bij gedompelde opstelling.Met slangtule (7) bij droogopstelling.
6	Uitgang (drukzijde)Met slangtule (7)
7	SlangtulePondoMax Eco Control 5000 en 10000:- Schroefdraadaansluiting G1½- Slangaansluiting 25, 32 of 38 mmPondoMax Eco Control 15000 en 20000:- Schroefdraadaansluiting G2- Slangaansluiting 32, 38 of 50 mm

Installatievarianten

B

• Variant (a): Pomp ondergedompeld opstellen

• De pomp worden in de vijver resp. het bekken gespositioneerd.

• Watertoevoer via de filterkorf.

• Variant (b): Pomp droog opstellen

• De pomp worden zonder filterkorf buiten de vijver resp. het bekken, maar onder de waterspiegel opgesteld.

• Watertoevoer via een slang of een buis.

Symbolen op het apparaat

IP68 4.0 m	Het apparaat is stofdicht en waterdicht tot 4 m.
IP44	Het apparaat is beschermd gegen stof en spatwater.
	Beschem het apparaat gegen vorst.
	Mogelijkke gezaren voor personen met een pacemaker.
	Beschem het apparaat gegen direct zonlicht.
	Voer het apparaat Niet af met het normale huisvuil.
	Lees de gebruiksaanwijzing.

Plaatsen en aansluiten

De pomp kan of onder water (ondergedompeld) of droog (niet ondergedompeld) opgesteld worden.

Het gebruik van de pomp is alleen toegestaan wonneer de gespecificierde waterwaarden worden aangehouden. ( Technische gegevens)

WAARSCHUWING

Ernstig of dodelijk lichamelijk letsel bij toepassing van het apparaat in een zwemvijver. Door defecte elektrische componenten van het apparaat komt het water onder een gevaarlijke elektrische spanning te staan.

Apparaat alleen toepassen wanner er zich geen personen in het water ophouden.

VOORZICHTIG

Draaiende onderdelen in het bereik van de zuigsteunen en de druksteunen. Letsel is möglichk, als u in de steunen grijpt.

Let in het bijzonder op: Een vanwege overlast gestopt apparaat kan onverwacht starten!

Grijp Niet in de opening van de zuigsteunen of druksteunen, als de netstekker is ingestoken.
Als de steunenijdens het bedrijf vrij toegankelijk hijn, bijv. als er geen slangen aangesloten hijn, borgt u de steunen met een aanraakbescherming. De aanrakingsbescherming is als toebehoren verkrijgbaar.

Stel onderdelen van het apparaat Niet gedurende langere tijd bloot aan direct zonlicht, aangezien dit schade kanveroorzaken. Gebruik een veiligheidsafdekking.

Apparaat gedompeld opstellen

Aansluiten

Hoe groer de leidingdater is, hoe kleiner het wrijvingsverlies in de leidingen en hoe beter de debiethoeveelheid.
- De leidingdiameter mag door een getrapte slangnippel Niet onnodig worden beperkt. Eventuel moet de nippel overeenkomstig de leidingdiameter worden ingekort.

Zogaute work:

C

Plaatsen van het apparaat

• Zet de pomp horizontal op een vaste ondergrond.
• Zorg ervoor dat de pomp stabel staat.
• Gebruik de pomp uitsluitend als deze ten minste met 10 cm water is bedekt. Anders kan deze lucht aantrekken.

Zogaute work:

D

Apparaat droogplaatsen

Aansluiten

• Op de ingang (IN) en uitgang (OUT) kann den slangen of buizen worden aangesloten.
• Aansluitingen voor slangen zijn bij de levering inbegrepen. De montage hiervan worden hieronder beschreven.
• Voor een optimaal pompvermögen mag de diameter van de slang aan de zuigzijde (IN) Nietkleiner zichn dan de diameter van de leiding aan de drukzijde (OUT).
  Hoe groer de leidingdater is, hoe kleiner het wrijvingsverlies in de leidingen en hoe beter de debiethoeveelheid.
• De leidingdiameter mag door een getrapte slangnippel Niet onnodig worden beperkt. Eventuel moet de nippel overeenkomstig de leidingdiameter worden ingekort.

① Wij adviseren bij droogopstelling de uitgang uit te lijnen maar boven.

Zogaatutewerk:

E

Plaatsen van het apparaat

• Zet de pomp horizontal op een vaste ondergrond.
  Zorg ervoor dat de pomp stabel staat.
• De pomp mag nicht worden blootgesteld aan direct zonlicht.
• De opstellingslocatie要去 voldoende geventileerd zich, zodatepompiet oververhit raakt.

Zogaatutewerk:

□F

Voor een veilige standplaats kut u het apparaat op een geschikte ondergrond vastschroeven.

Zogaatutewerk:

G

Controller bevestigen

• Positioneer de controller op een plaats die beschermd is gegenzon en wee (bijv. aan een muur). Hang deze aan een haak of een schroef. De controller is beschermd gegen stof en spatwater (IP44).

• De aansluitingen要去 omlaag wijzen.

Zogautewerk:

□H

Ingebruikname

OPMERKING

Apparaat wordt onherstelbaar beschadigd als deze met een dimmer worden gebruikt. Het bevat gevoelige elektrische componenten.

Sluit het apparaat Niet aan op een dimbare voeding.

OPMERKING

De pomp mag Niet drooglopen. Anders kan de pomp defect raken.

Gebruik de pomp alleen, als deutsche ondergedompeld is.

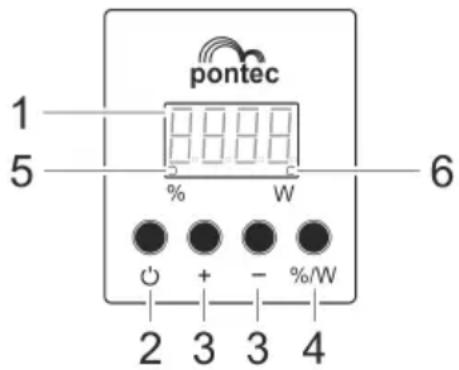

Overzicht controller

PMX0037

Omschrijving

1 Viercijferig display
2 Toets
3 Toets "+"/ "-"
4 Toets % /W
5 0 %
6 W

Functie

Weergave van het vermogen in procenten (%) of op basis van to-lerantie in watt (W).
- Weergave van de foutcode bij een storing.

Pomp in- of uitschakelen.

Vermogen stapsgewijs verhogen of verlagen.

Weergave omschakelenussenvermogenswaarde in procenten (%) of in watt (W).

Led brandt, wonneer in het display de vermogenswaarden in procen- ten (%) worden weergegeven.

Led brandt, wanner in het display de vermogenswaarde in watt (W) worden weergegeven.

Bedieningsfuncties

Inschakelen

Zogautewerk:

1. Steek de netstekker in het stopcontact.

Het display toont "OFF".

1. Druk op de controller op de knop

De pomp is ingeschakeld, wanner het display een waarde of een foutcode weergeeft.

Uitschakelen

Zo gaat u te werk:

1. Druk op de controller op de knop

De pomp is uitgeschakeld als het display "OFF" weergeeft.

Pomp en controller+zijn pas vrij van spanning, als de netstekker is losgekoppeld.

Vermogen regelen

Zogaatutewerk:

1. Druk meerere keren op de controller op de toets "+" of "-" om het pompvermogen in percentages te verhogen of te verlagen.

Stappen: 0 - 25 - 50 - 60 - 70 - 80 - 90 - 100%

Reiniging en onderhoud

VOORZICTHIG

Gevaar voor letsel door onvoorzienaar starten. Apparaatinterne bewakingsfuncties konnen het apparaat uitschakelen en zichstandig wee inschakelen.

Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

OPMERKING

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen konnen de behuizing beschadigen en de werkung van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

Reinig het apparaat zo möglichk met schoon water en een zachte borstel of een spons; bij hardnekige verruiling met behulp van het geadviseerde reinigingsmiddel.

Apparaatuitelkaarhalen eninelkaarzetten

Het apparaat kan zonder gereedschap door uit elkaar trekken worden gedemonteerd.

Zo gaat u te werk:

□I,J

Apparaat reinigen

Reinig het apparaat indien nodig, maar minstens 2 maal perJAar.

Aan de pomp vooral de rotor en het pomphuis reinigen.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
• Azijn- en chloorvrije huishoudreiniger.
• Na het reinigen alle delen met schoon water afspoelen.

Opslag/overwinteren

Het apparaat is nicht bestand gegen vorst en moet bij verwachtte vorst gedemonteerd en opgeslagen worden.

Zo slaat u het apparaat correct op:

• Reinig het apparaat grondig.
• Controller het apparaat op beschadigingen en verrang evt. beschadigde onderdelen.
• Elektrische aansluitingen beschermen gegen vocht en vuil.
• Pomp ondergedompeld en vorstvrij opslaan.

Storingverhelpen

Overzicht van möglichke storingen

Storing	Oorzaak	Oplossing
Pomp start nicht	Er is geen netspanning	• Netspanning controleren • Toevoerleidingen controleren
	Pomp nicht ingeschakeld	Pomp op de controller inschaken
Pomp werkt nicht	Filter verstopt	Filter reinigen
	Water ernstig verontreinigd	Pomp reinigen. Na het afkoelen van de motor schakelt de pomp zich weir automatisch in.
	Pomp te laag ingeschakeld	Op de controller het vermogen van de pomp verhogen
	Rotor is geblokkeerd	Netstekker uit contactdoos halen en hindernis verwijdenen. Aansluitend pomp waar inschaken.
Oppomp volume onvoldo-ende	Filter verstopt	Filter reinigen
	Te hoge verliezen in de toevoerleideningen	• Kies een grotere slangdiameter • Het trapsgewijze slangmondstuk op de slangdiameter aanpassen • Slang inkorten tot de benodigde minimumlengte • Onnodige koppelstukken vermijden
	Pomp te laag ingeschakeld	Op de controller het vermogen van de pomp verhogen
Pomp schakelt na korte looptijd UIT	Water ernstig verontreinigd	Pomp reinigen. Na het afkoelen van de motor schakelt de pomp zich weir automatisch in.
	Rotor is geblokkeerd	Netstekker uit contactdoos halen en hindernis verwijdenen. Aansluitend pomp waar inschaken.
	Pomp is drooggelopen	Pomp vullen. Bij gebruik in vrij het apparaat volledig onderdorpelen.

Foutmeldingen

Na verhelpen van de fouit worden de fouitmelding automatisch geseset.

Foutmelding	Oorzaak	Oplossing
E 01	De overstroombeveiliging is geac-tiveerd.	Rotor reinigen.De rotor要去 drukloosijken. Als de rotor zwaar loopt, heeft de pomp te veel ver-mogen nodig.
E 02	Fase-uitval;evt. kabelbreuk.	Netstekker loskoppelen en ca. 10 s wachten. Aansluitend pomp waar inschakenen.Wanner de boutmelding aanwezig blijft, is een kabelbreuk aanwezig. De pomp ter reparatie bij de dealer inlevenen of aan PfG sturen.
E 03	De blokkerbeveiliging is geactive-erd.	Pomp controleren en blokkering verwijderen.
E 04	De droogloopbeveiliging is geac-tiveerd	Pomp met water latent vollopen.

Technische gegevens

PondoMax Eco Control			5000	10000	15000	20000
Aansluitspanning		V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Netfrequentie		Hz	50/60	50/60	50/60	50/60
Energieverbruik		W	15 ... 55	30 ... 90	40 ... 135	50 ... 190
Max. capaciteit		I/h	5000	10000	15000	20000
Max. toevoerhoogte		m	4,5	5,5	6,5	7,5
Max. dompeldiepte		m	4	4	4	4
Beschermingsgraad	Pomp		IP68	IP68	IP68	IP68
	Controller		IP44	IP44	IP44	IP44
Zuigzijde	Schroefdraad		G1½	G1½	G2	G2
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	32, 38, 50	32, 38, 50
Drukzijde	Schroefdraad		G1½	G1½	G2	G2
	Aansluiting slang	mm	25, 32, 38	25, 32, 38	32, 38, 50	32, 38, 50
Transport van grof vuil		mm	8	8	8	8
Filterinlaatoppervlak		cm²	250	250	310	310
Watertemperatuur (on-dergedompelde opsteling)	In bedrijf	°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
	Buiten bedrijf	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Omgevingsbedrijfstem-peratuur (droogopsteling)	In bedrijf en convectie	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	In bedrijf en ge-forceerde koeling	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Afmetingen	Lengte	mm	220	220	255	255
	Breedte	mm	100	100	130	130
	Hoogte	mm	135	135	170	170
Kabellengte	Netsnoer	m	2	2	2	2
	Pompleiding	m	8	8	8	8
Gewicht		kg	4,2	4,2	5,1	5,1

Slijtagedelen

• Rotor

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat Niet met het huishoudelijk afval afvoeren.

Verwijder het apparaat via het daartoe bedoelde retourstelsel.
Als u vragen heeft, neem dan contact op met uwplaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparatus conform de voorschriften.
Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

Garantievoorwaarden

PfG geeft vanaf de verkoopdatum gedurende 3aar garantie op aantoonbare materiaal- en fabricagefouten. Op slijtdelen, zoals lampen, is geen garantie van toepassing. Om aanssprak te kunnen make op garantie moet u in het bezit zichen van de kassabon. De aanssprak op garantie verralt bij onoordeelkundig gebruik, elektrische of mechanische beschadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door nicht bevoegde monteurs. Reparaties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoedheid hebben gekregen. Om gebruik te makeen van de garantie, kut u het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich hetrecht voor montagekosten aan te rekenen. PfG is Niet aansprakelijk voor transportschade. Deze dient u onmiddelijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade,+zijn uitgesloten. Deze garantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.
