Producttype	Zonne-energie waterpomp voor fontein
Merk	Pontec
Model	PondoSolar 250 Control
Voeding	Zonnepaneel met geïntegreerde oplaadbare batterij
Batterij	Geïntegreerd, zonne-opladen, LED-indicator
Afstandsbediening	Ja, bereik 10 m
LED-verlichting	Geïntegreerd, kabel 5 m, inschakelen via afstandsbediening
Kabellengte pomp	5 m
Kabellengte verlichting	5 m
Zonnepaneel	Inbegrepen met stel stokken
Gebruik	Waterfontein in waterpartij
Waterdebiet	Niet gespecificeerd, maar afhankelijk van zonneschijn
Opvoerhoogte	Niet gespecificeerd
Bedrijfstemperatuur	Niet gespecificeerd, vorstvrij opslaan
Reiniging	Filterhuis en werkeenheid regelmatig reinigen
Slijtageonderdelen	Werkeenheid, filterwatten, lamp, batterijen
Garantie	2 jaar
Recycling	Niet met het huisvuil weggooien, batterij en accu's apart inleveren
Veiligheid	Gebruik door minderjarigen >8 jaar onder toezicht; niet zonder toezicht laten
Inclusief accessoires	Pomp, zonnepaneel, afstandsbediening, LED-verlichting, stel stokken, spuitkoppen

Veelgestelde vragen - PondoSolar 250 Control Pontec

Wat te doen als de pomp niet start?

Controleer de aansluiting op het zonnepaneel, duw de stekker volledig in. Maak het zonnepaneel schoon. Als de batterij leeg is, stel deze dan minstens 4 uur bloot aan zonlicht. Zorg ervoor dat de zonnestraling voldoende is.

Waarom pompt de pomp weinig of geen water?

Het filter kan verstopt zijn: open het filterhuis en reinig het filterwatten. De spuitkoepel kan verstopt zijn: verwijder deze en maak hem schoon. Controleer ook de werkeenheid.

Hoe maak ik het zonnepaneel schoon?

Maak het zonnepaneel schoon met een vochtige doek en droog het af door te wrijven. Gebruik geen agressieve producten.

Wat te doen als de LED's niet branden?

Controleer de aansluiting op het zonnepaneel. Zorg ervoor dat de LED-verlichting is ingeschakeld via de afstandsbediening. Als de batterij leeg is, laad deze dan op. Maak de LED-verlichting schoon.

De afstandsbediening werkt niet meer, wat te doen?

Vervang de batterij van de afstandsbediening door een knoopcel CR 2032. Ga dichter bij de pomp staan (maximaal bereik 10 m). Controleer de aansluiting op het zonnepaneel.

Hoe onderhoud ik de pomp?

Maak het apparaat minstens 2 keer per jaar schoon. Demonteer, reinig het filterhuis, het filterwatten, de werkeenheid en alle onderdelen met schoon water en een zachte borstel. Monteer weer in omgekeerde volgorde.

Hoe vervang ik de werkeenheid?

Haal het filterhuis eruit, verwijder het filterwatten, schroef het deksel van de werkeenheid voorzichtig los (bajonet), haal de versleten eenheid eruit, reinig of vervang, en monteer in omgekeerde volgorde.

Hoe bewaar ik de pomp in de winter?

Houd rekening met het temperatuurbereik. Bij kans op vorst, demonteer het apparaat, maak het grondig schoon en bewaar de pomp droog en vorstvrij. Bewaar hem ondergedompeld of op een vorstvrije plaats.

Wat zijn de slijtageonderdelen en hoe vervang ik ze?

De slijtageonderdelen zijn de werkeenheid, het filterwatten, de lamp en de batterijen. De werkeenheid wordt vervangen zoals hierboven aangegeven. De batterijen van de afstandsbediening zijn CR 2032.

Wat dekt de garantie van 2 jaar?

De garantie dekt materiaal- of fabricagefouten gedurende 2 jaar vanaf de verkoopdatum, bij overlegging van het aankoopbewijs. De garantie vervalt bij niet-conform gebruik, elektrische of mechanische schade door verkeerd gebruik, of niet-geautoriseerde reparatie.

GEBRUIKSAANWIJZING PondoSolar 250 Control Pontec

DE Gebrauchsanleitung
EN Operating instructions
FR Notice d'emploi
NL Gebruiksaanwijzing
ES Instrucciones de uso

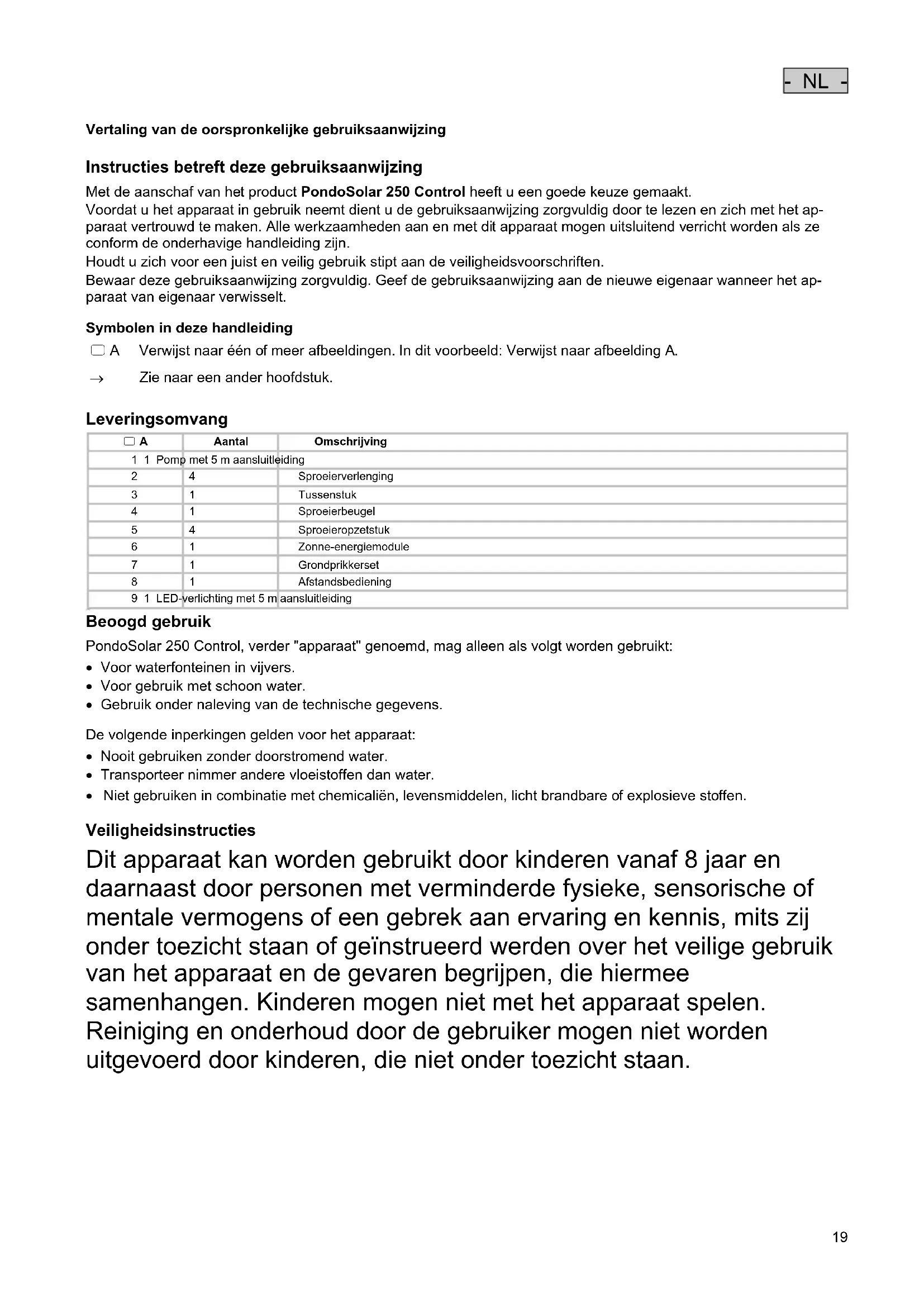

Vertaling van de oorspronkelijke gebruiksaanwijzing

Instructies betreftthesegebruiksaanwijzing

Met de aanschaf van het product PondoSolar 250 Control heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te make. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding+zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de neue eigenaar wonneer het apparaat van eigenaar verwisselt.

Symbolen in deze handleiding

A Verwijst maar een ofmeer afbeeldingen.In dit voorbeeld:Verwijst maar afbeelding A.

Zie maar een ander hoofdstuk.

Leveringsomvang

☐ A	Aantal	Omschrijving
1 1 Pomp met 5 m aansluitleiding
2	4	Sproeierverlenging
3	1	Tussenstuk
4	1	Sproeiberbeugel
5	4	Sproeieropzetstuk
6	1	Zonne-energiemodule
7	1	Grondprikkerset
8	1	Afstandsbediening
9 1 LED-verlichting met 5 m aansluitleiding

Beoogd gebruik

PondoSolar 250 Control, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Voor waterfonteinen in vrijvers.
• Voor gebruik met schoon water.
• Gebruik onder naleving van de technische gegevens.

De volgende inperkingen gelden voor het apparaat:

• Nooit gebruiken zonder doorstromend water.
• Transporteer nimmer andere vloeistoffen dan water.
• Niet gebruiken in combinatie met chemicalien, levensmiddelen, Licht brandbare of explosieve stoffen.

Veiligheidsinstructies

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de bevaren begrijpen, die hiermee samenhagen. Kinderenogen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruikerogen Niet wordenuitgevoerd door kinderen, die Niet onder toezicht staan.

Veilig gebruik

• Het apparaat Niet aan de leiding dragen of aan de leiding trekken.
• Installer de leidingen zodate gegen beschadigingen zich beschermd en let erop, dat er niemand over kan strui-kelen.
• Gebruik alleen oorspronkelijke verwangingsonderdelen en -toebehoren voor het apparaat.
• Elektrische apparaten en installations met meetspanning U > 12 VAC of U >30 VDC, die in het water liggen: Apparaten en installations spanningloos schakelen voordat u in het water grijpt.
• Gebruik de pomp alleen met de zonne-energiemodule die bij de leveringsomvang is inbegrepen.
• Laat de pomp nicht drooglopen.
• Harde schokken en trillingen van het apparaat vermiijden.
• Het apparaat minstens 2 maal peraar reinigen.
  Aansluitstekkers drooghonden.

Plaatsen en aansluiten

Zogaatutewerk:

B

1. Overgangsstuk op de pomp steken.

2. Sproeierenheid en LED-verlichting in elkaar zetten en op de pomp steken.

3. Aantal van de toegepaste sproeierverlengstkukken op de diepte van de vijver aanpassen.

4. Sluit de aansluitkabels van de pomp en de LED-verlichting aan op de zonne-energiemodule. ( Inbedrijfstelling)
5. Elke stekker tot de aanslag in de bus drukken, zodat de verbinding waterdicht is.
6. Grondprikkerset in elkaar steken en op de zonne-energiemodule aanbrengen.
   Zonne-energiemodule zodanig uitrachten, dat de bussen met de aansluitkabels maar beneden wijzen
7. Zonne-energiemodule directaar de zon gericht opstellen.
8. Advies: Zonne-energiemodule zo waar de zon richten dat een maximale energieopbrengst worden verkreten.
9. Pomp onder water met de zuignappen op een gladde, schone ondergrund bevestigen.

Inbedrijfstelling

Zogautewerk:

De accu van het apparaat is Niet opgeladen. Laat het apparaat voor het eerste gebruik een dag lang in de zon staan. Daarna het apparaat met de afstandsbediening bedieren.

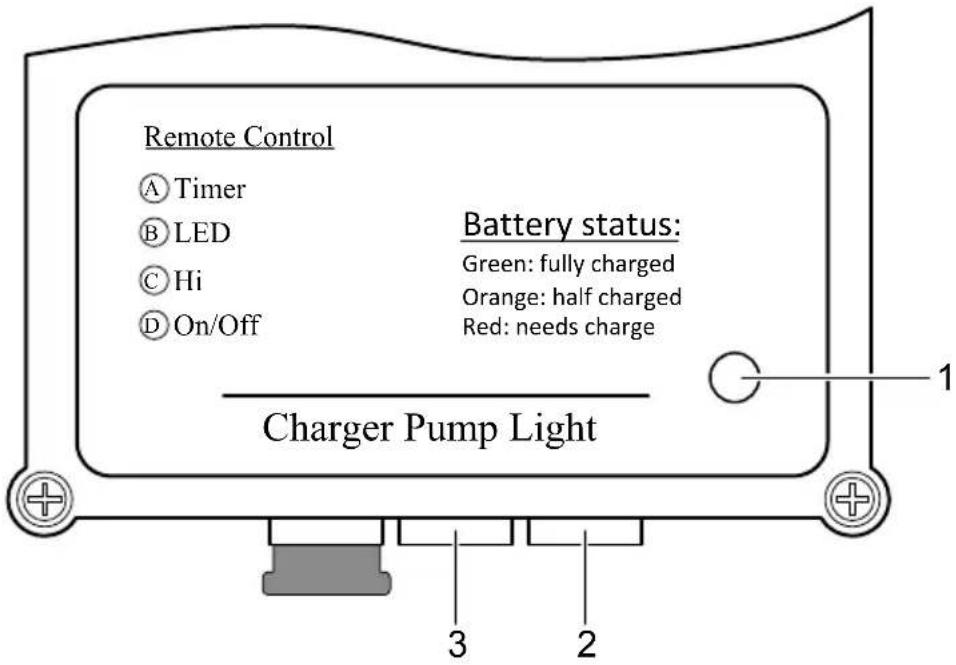

Zonne-energiemodule: Aansluitingen en opschriften

PSO0045

Omschrijving		Functie
1	LED-indicatie accurapaciteit.	LED brandt groen: Accu is opgeladen.Mogelijkere pomplooptijd 4 tot 6uur
		LED brandt oranje: Accu half ontladenMogelijkere pomplooptijd 2 tot 3uur
		LED brandt rood: Accu bijna leeg en moet worden geladenMogelijkere pomplooptijd minder dan 1uur
		LED uit: Ontladingsgrens is anderschren.dePomp en LED-verlichting�uijt geschakeld.
2	Aansluitbus LED-verlichting	-
3	Aansluitbus pomp	-

Afstandsbediening

D

De reikwijdte van de afstandsbediening is maximaal 10 meter.

Omschrijving		Functie
A	Pomploojectid bepalen (max. 4 uur). - Voor het overschrijven van de actuèle instelling de pomp met toets D uitschakelen en dan met toets A de neuepomploojectid instellen. De pomp start dan automatisch	Toets voor elk eer 1 × langzaam indrukken. De individiatediode knippert overeenkomstig de ingestelde pomploojectid. - Voorbeeld: Gewenste pomploojectid 3 h. Toets A 3 × langzaam opeenvolgend indrukken. Diode knippert 3 × acheer elkaar
B	In- en uitschakelen van de LED's (branden alleen in het don-ker)	Knop kort indrukken:
C	Capaciteit van de pomp instellen (5 standen)	Toets voor elke stand 1 × langzaam indrukken.
D	In- en uitschakelen van de pomp	Knop kort indrukken:

Storingen verhelpen

Storing	Oorzaak	Oplossing
Pomp start nicht Geen verbinding zonne-energiemodule			- Verbinding met zonne-energiemodule con-troleren - Pomp op zonne-energiemodule aansluten - Stekker volledig (tot de aanslag) in de bus drukken
			Zonne-energiemodule is verruild. Reinigen
			Loopunit is geblokkeerd Reinigen
			Accucapaciteit is uitgeput Accu minstens 4 aur laden
			Te weinig zonnestraling Zonne-energiemodule op de zon richten.
Pomp transporteert weinig of geen volume	Filter is verstopt Filterbehuzing afnemen, filter uitenemen en rei-nigen
	Sproeiereenheid is verstopt Sproeiereenheid aftrekken, reinigen
	Rotor is versleten Vervangen
	Te weinig zonnestraling Zonne-energiemodule op de zon richten.
	Verminderde accucapaciteit. Accu minstens 4 aur laden.
LED's branden nicht Geen verbinding met zonne-energiemodule			- LED-verlichting op zonne-energiemodule aansluten - Stekker volledig (tot de aanslag) in de bus drukken
			LED-verlichting is uitgeschakeld LED-verlichting inschakelen
			Omgeving te helder —
			Accucapaciteit is uitgeput Accu minstens 4 aur laden
			LED-verlichting is verruild		Reinigen
			LED-verlichting is defect		Afvoeren
Apparaat kan nicht worden ingeschakeld	Accu afstandsbediening op		Vervangen
	Afstandsbediening op te große afstand		Let op bereik van de afstandsbediening
	Geen verbinding met zonne-energiemodule		- Verbinding met zonne-energiemodule con-troleren - Pomp op zonne-energiemodule aansluten - Stekker volledig (tot de aanslag) in de bus drukken
	Accu is defect		Apparaat afvoeren

Reiniging en onderhoud

Voor het reinigen of onderhonden moet het apparaat uit het water worden gehaald.

Apparaat reinigen

• Gebruik in geen geval agressieve reinigingsmiddelen of chemische oplossingen waarken kan worden aangetast.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:

• Azijn- en chloorvrije huishoudreiniger.

Zogaatutewerk:

1. Apparaat demonteren.
2. Sproeierunit en LED-verlichting uit elkaar trekken.
3. Filterapparaat en rotor reinigen. ( Rotor verrangen)

4. Alle onderden reinigen.

5. Ter ondersteuning een zachte borstel gebruiken.

6. Onderdelen met schoon water afspoelen.

7. Zonne-energiemodule met een vochtige doek reinigen en droogwrijven.

8. Bouw het apparaat in omgekeerde volgorde samen.

Rotor vervangen

Zogaatutewerk:

C

1. Filterbehuizing van de pomp aftrekken.
2. Filterspionsuit het filterhuis halen en uitspoelen.
3. Afdekking van de rotor aftrekken (steeksluiting, voorzichtig losmaken).
4. Rotor uittrekken en reinigen of cervangen.
5. Bouw het apparaat in omgekeerde volgorde samen.

Batterij verrangen

Zogautewerk:

D

1. Afstandsbediening omdraaien en afdekking optillen.

2. Batterij verrangen.

3. Knoopcel van type CR 2032 gekruiken.

4. Sluit de de afdekking wee.

Slijtagedelen

De volgende componenten zijn slijtageonderdelen en vallen nicht onder de garantie:

• Rotor en filterschuim
• Lamp
  Accu's/batterijen

Opslag en overwintering

Svp letten op het toegestane temperatuurbereik voor gebruik ( Technische gegevens)

• Bij het overschrijden of onserschrijden van de grenswaarden moet u het apparaat de-installeren. Voer een grondige reiniginguit en controller het apparaat op beschadigingen.
• Sla het apparaat droog en vorstvrij op.
• Pomp ondergedompeld en vorstvrij opslaan.

Afvoer van het afgedankte apparatus

Dit apparaat bevat elektronische onderdelen en mag Niet met het huishoudelijk afval worden afgevoerd! Gebruik voor de verwijdering a.u.b. het hiervoord bedoelde returnagesystem.

Maak het apparaat eerst, door het afsnijden van de kabels, onbruikbaar.
- Verwijder de te verrangen accu's en batterijen uit het apparaat en voer deze afzonderlijk af.

Vewijdering van batterijen

Batterijen horen nicht in het huisvuil. Verwijder gebruikte batterijen alleen via het waaroor bestemde inleversysteme.

Verwijderen van batterijen binnen de Europese Gemeenschap

Als verbruiker bent u wettelijk verplicht, gebruikte batterijen in te leveren. Inleveren is kostenloos.

Verwijder de batterijen of via de openbare Inlever- en afvalverwerkingsystemen in uwplaats of gemeente of lever de batterijen in waar u ze hebt gekocht.

Deze tekens vindt u op schadelijke stoffen bevattende batterijen:

Pb = Batterij bevat lood

Cd = Batterij bevat cadmium

Hg = Batterij bevat kwik

Li = Batterij bevat lithium

Garantievoorwaarden

PfG geeft vanaf de verkoopdatum gedurende 2aar garantie op aantoonbare materiaal- en fabricagefouten. Om aansspraat te konnen makep garantie moet u in het bezit+zijn van de kassabon. De aansspraat op garantie vervalt bij onoordeelkundig gebruik, elektrische of mechanische beschadiging als gevolg van misbruik en tevens in geval van onvakkundige reparatie door nicht bevoegde monteurs. Reparaties mogen uitsluitend worden verricht door PfG of door monteurs die door PfG hiervoor de bevoegdheid hebben gekregen. Om gebruik te makes van de garantie, kutu het beschadigde apparaat of het defecte onderdeel samen met een foutenbeschrijving en de kassabon opsturen aan PfG. PfG behoudt zich hetrecht voor montagekosten aan te rekenen. PfG is Niet aansprakelijk voor transportschade. Deze dient u onmiddelijk te verhalen op het transportbedrijf. Andere aanspraken, om het even van welke aard, maar in het bijzonder voor gevolgschade,+zijn uitgesloten. Deze garantie is geen inbreuk op de aanspraken van de eindverbruiker jegens de dealer.
